Ремонт двухкамерного холодильника Самсунг Ноу Фрост

В холодильнике Самсунг Ноу Фрост пропал холод

Прежде чем приступить к ремонту этого холодильника, надо разобраться в том, что из себя представляет система Ноу Фрост, тут надо отметить, что практически все агрегаты с таким типом оттаивания, ремонтируется одинаково. В переводе с английского No Frost — означает “Без Инея”, то есть как многие выражаются — сухая заморозка. Принцип действия заключается в том, что вентилятор обдувая морозильный испаритель, делает принудительную циркуляцию воздуха в холодильной и морозильной камере, если говорить проще, тот же принцип, что и в кондиционере. Владельцы кондиционеров, знают, что с этих бытовых приборов, постоянно капает вода, то есть с морозильного радиатора стекает конденсат, вот тут и начинаются отличия. За определенный промежуток времени, на морозилке скапливается иней, если в кондиционере система открытая и когда он прекращает свою работу, этот иней тает за счёт внешней температуры, то в холодильнике ноу фрост, роль обогревателя играет тэн оттайки, который включается через определенно заданное время, работы двигателя. На фото справа, вы можете увидеть обледенение морозильного испарителя, это результат неправильной работы системы оттаивания, в итоге, из за такой наледи на морозилке, холодильная камера не холодит, а если льда много, то и в морозильном отделении пропадёт мороз. Вот так потихоньку, мы подошли к теме ремонта холодильников Samsung No Frost. Дальше мы будем рассматривать поломки и способы их устранения в холодильных установках с  электронной и механической системой оттаивания. Единственное что, ко всему вышесказанному, хочу добавить следующую. В холодильниках с системой ноу фрост независимо от того Самсунг это или другой бренд, утечка фреона бывает крайне редко и без мастера, с этой проблемой не справиться, поэтому дальше мы будем рассматривать поломки связанные с электроникой и механикой

Ремонт Самсунг Ноу фрост с механическим управлением

В первую очередь хочу поговорить об обледенении на морозильном испарители. Часто бывает так, что в холодильной камере стало тепло, но в морозильном отделении, продукты заморожены так, как будто бы с холодильником ничего не произошло. В отличие от плачущей системы, в холодильниках Ноу Фрост, стоит только 1 испаритель, а благодаря вентилятору, холодный воздух нагнетается в холодильное отделение, то есть в этих холодильных установках, все нюансы ремонта связаны только с морозилкой, именно от неё зависит температура в холодильной камере. Я сейчас буду отвечать на часто задаваемые вопросы, моих клиентов, думаю это очень сильно разъяснит многие моменты связанные с неисправностями и поломками

У меня двухкамерный холодильник Samsung, проработал более 5 лет, без единой поломки. Последний раз размораживали 2 или 3 года назад. Буквально недавно перестала холодить верхняя камера, там где находятся основные продукты, в морозильной камере всё нормально, все продукты замерзшие, как и раньше. Нормальных мастеров в районе нет, так как живём на отшибе, 80 км от райцентра. Мастер который обслуживает нашу деревню, сказал что произошла утечка фреона и надо везти холодильник в райцентр. Мы попытались разморозить холодильник, на сутки оставили его с открытыми дверями, но когда включили, ситуация повторилась — в холодильном отделении холода нет, а в морозилке всё нормально. Походив по просторам интернета, я выяснил, что утечка фреона на Ноу фрост, бывает очень редко и запаха никакого не слышно. Подскажите может нам просто термостат поменять или ещё какую-нибудь деталь

Чтобы определите, произошла утечка фреона или нет в холодильнике Самсунг Ноу Фрост, надо сделать 2 простых вещи. Во-первых попробовать бока холодильника, если они горячие, то наверняка утечки нет. Во-вторых разморозить холодильник и вот тут многие делают большую ошибку и сейчас я расскажу в чём она заключается. Размораживать подобные агрегаты, надо не 12 часов и не 24 часа, а как минимум трое суток и только тогда включать и смотреть, как будет работать холодильная установка. Если через два-три часа, холодильник не наберёт положенную температуру, то тогда можно говорить об утечке или забитой капилярке. К слова сказать, утечка хладагента, в таких холодосах бывает крайне редко, в подавляющем большинстве случаев, проблема в неисправном датчике оттайки или часовом механизме — смотрите фото 2 и 3. Вот с этими деталями мы и будем разбираться

Как проверить таймер и датчик оттайки холодильника Самсунг с механическим  управлением

Таймер можно проверить прямо на холодильнике. Для этого надо сделать, следующие действия. На этом часовом механизме есть крутушка (селектор), её можно крутить только по часовой стрелке. В первую очередь отключите холодильник от электропитания, проворачивая селектор по часовой стрелке, вы услышите щелчок, этот щелчок означает, что таймер включил режим оттайки. Поверните ещё раз, этот селектор по часовой стрелке, до момента, чуть-чуть до щелчка. Включите холодильник, минут через 20-30 он должен отключиться, при этом вы должны услышать щелчок, который будет означать, что холодильник попал в режим оттайки. Режим оттайки длится примерно 30-40 минут, то есть через 30-40 минут холодильник должен включиться, если этого не произойдет в течении часа или 2, то таймер негодный. Тут надо заметить такую вещь, что в 90%, такая проверка не означает, что часовой механизм исправен. Дело в том, что при испытании он может показать абсолютную работоспособность, но в работе будет глючить

Фото 2. Таймер для холодильника Самсунг





Как проверить датчик оттайки холодильника Samsung

Датчик оттайки в холодильнике ноу фрост, стоит на морозильном испарителе, для того чтобы до него добраться, надо снять переднюю панель. Ниже я снял видео, в котором подробно рассказано про ремонт холодильник Samsung ноу фрост с механической системой разморозки, но для начала давайте посмотрим, как работает датчик оттайки. При понижении температуры в морозильной камере, контакты датчика замыкаются, после попадания таймера в режим оттайки, на нагревательный элемент, то есть тэн, через датчик подаётся напряжение. После того, как тэн нагрел испаритель, датчик оттайки размыкает свои контакты и тэн перестаёт работать, но начинает работать часовой механизм. То есть датчик оттайки своего рода переключателя тока, с тэна на таймер. Вот тут надо разобраться, я сейчас перечислю, что будет если датчик оттайки будет неправильно работать

  • Не включится тэн оттайки, в результате на морозильном испарители останется наледь, которая впоследствии накопится до такой степени, что холодильник просто перестанет отключаться и нормально морозить
  • Не включаться холодильник, это произойдет в том случае, если при повышении температуры, то есть когда работает оттайка, датчик не переключается в другой режим

Проверить датчик оттайки на 100%, практически невозможно, точно также как и таймер, то есть его проверка, может показать, что он абсолютно рабочий, но это не гарантирует его работоспособность в процессе работы холодильника,. Из практики могу сказать, я всегда меняю всё вместе, то есть беру датчик, беру таймер, предохранитель от перегрева и просто выкидываю, а за место всех этих деталей ставлю всё новое. Поверьте через 5-6 лет, вся механическая часть в подобных агрегатах, просто напросто рассыпается, поэтому тут не надо ничего химичить и жадничать

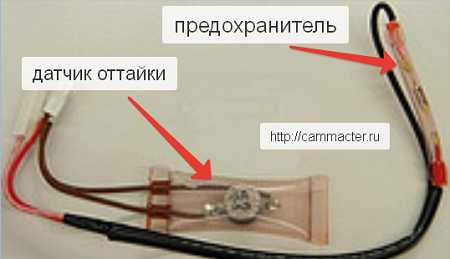

Фото 3. Датчик оттайки холодильника samsung ноу фрост



Фото 4. Тэн оттайки для холодильника samsung ноу фрост





 Смотреть видео про ремонт холодильника Самсунг ноу фрост с механической системой оттаивания

После того, как мы познакомились с некоторыми деталями этого холодильника, можно подвести итог. В 90% случаев, холод и мороз исчезают в результате не правильной работы тэна оттайки, что приводит к обледенению морозильного испарителя. В общем если в вашем холодильнике перестала холодить холодильное отделение, выключайте агрегатор на трое суток, не забудьте открыть двери и в ту и в другую камеру. Потом запускаете его, если он набрал холод, как положено, то в первую очередь, проверьте тэн оттайки, если он в порядке, меняйте датчика оттайки и таймер. Я тут и слова не сказал о таких деталях как вентилятор и термостат. Выходят из строя эти запчасти очень редко, в видео выше есть информация по этому поводу, рекомендую посмотреть. Статья просто получается и так большая, а об этих деталях надо рассказывать долго, думаю по этому поводу напишу ещё одну статью

Ремонт Самсунг Ноу фрост с электронным управлением

Люди боятся того чего не знают, вот и в этом случае происходит практически тоже самое, а на деле оказывается, ремонт таких холодильников своими руками, намного проще чем с механическим управлением. Обычно вся суть ремонта сводится к тому, чтобы распознать ошибку, а вернее код ошибки. Дело в том, что в современных холодильниках Samsung, есть функция самодиагностики, которая выводит на дисплей код ошибки, то есть показывает какая деталь поломана. Я думаю с этого и следует начать. На фото ниже вы увидите, один из разновидностей дисплеев, короче говоря начну с него

Режим теста в холодильнике Самсунг

И так, чтобы ввести в режим теста холодильник Samsung, надо одновременно нажать две кнопки, как показано на рисунке выше, очень важно не отпускать их в течение 5-10 секунд, обязательно надо дождаться пока загорятся все индикаторы. После проделанной процедуры нажимаем кнопку “а” — смотрим на фото выше, после нажатия на эту кнопку, должен прозвучать звуковой сигнал, это будет говорить о том, что холодильник вошел в режим диагностики. В холодильных установках с таким дисплеем, режим теста длится около 30 секунд и происходит автоматически, по истечению этого времени на табло высветится ошибка, конечно это произойдет только в том случае, если модуль управления её обнаружит Коды ошибок вы можите посмотреть ниже, там же я сделал и разъяснения к ним

Теперь вашему вниманию предлогаю ещё одно видео, где я ввожу в тест режим холодильник с другим блоком управления





Коды ошибок холодильника Samsung Самсунг

В виду того, что в разных аппаратах Самсунг используются различная индикация, я выложил все коды.

  • 01 – датчика льдогенератора работает неправильно, вполне возможно неправильное подсоеденение;
  • 02 – врёт датчика холодильной камеры. Померьте его сопротивление при комнатной температуре, оно должно быть около 6 кОм
  • 03 – Надо померять сопротивление датчика оттайки холодильной камеры, оно должно быть около 6 кОм
  • 04 –проверяем вентилятор холодильного отделения, тут или вентилятор накрылся или провода оборвались
  • 05 – льдогенератор, не работает устройство выравнивания или выталкиватель льда
  • 06 – проверьте исправность и правильность подключения прибора CoolSelectZone. Без понятия, что это за хрень
  • 07 – накрылся датчик внешней температуры, или просто забыли подключить
  • 08 – сбой в работе датчика температуры морозильной камеры;
  • 09 – проверяеи датчик оттайки морозильного испарителя и сам тэн оттайки тоже
  • 10 – надо смотреть всё, что связано с вентилятором
  • 11 – смотрим контакты конденсатора и сам конденсатор

Есть ещё модели Samsung, на которых код ошибки обозначается по другому

  • R5 или «02» – навернулся датчик в холодильной камере
  • D5 или «09» – самая встречаемая ошибка. Связана с датчиком оттайки или самой оттайкой, проверить надо и то и другое
  • F5 или «08» – модуль управления не видет датчика морозилки
  • E5 или «07» – датчик внешней температуры навернулся
  • RD – воздушная заслонка начала работать не правильно

И так в случае выхода из строя, какой либо детали вы сможете вычислить поломку, а если у вас хватит ума, то и устранить неисправность. Тут надо отметить, что сама система Ноу Фрост, как под управлением механики, так и под управлением электроники, практически не чем не отличается, то есть есть тэн оттайки, есть заслонка и датчики. В этой статье, я не смог описать все поломки в системе No Frost, но с развитием сайта, думаю что про ремонт этих холодильников будет, очень много материала, так что следите, наверняка появится статья, которая вам пригодится

На моём канале Ютуб есть масса информации по ремонту холодильников с системой Ноу Фрост, так же там можно узнать как отремонтировать стиральную машину или пылесос. Заходите – смотрите, подписывайтесь, ставьте лайки – каналу нужна ваша активность



sammaster.xyz

Как заменить терморегулятор

Ремонт холодильников с неисправностью терморегулятора

Терморегулятор – одна из запчастей холодильника, довольно часто ломающаяся и приводящая холодильник в нерабочее состояние. Терморегулятор может быть расположен как внутри холодильной камеры, так и вне камер – под крышей.
В современных холодильниках Атлант всех моделей, работающих на фреоне R600A термореле вынесено за пределы камер из соображений безопасности. Так же под крышей холодильника термореле устанавливают в холодильниках с нижней МК и в двухкомпрессорных холодильниках.

…

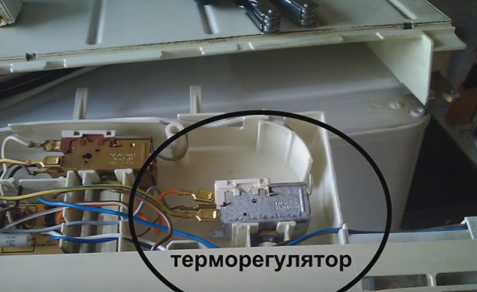

Как заменить терморегулятор, установленный вверху холодильника Атлант (Индезит и др.) с скрытым в корпусе испарителем ХК, например моделей МХМ-162, МХМ-1809, МХМ-1704 и т.п ? Очень просто – разобрав пол холодильника. Процесс разборки верха холодильника такой же, как и при перенавеске двери холодильника. Снятие терморегулятора начинаем с разборки крыши холодильника. Вначале снимается маска (2 шурупа крепления видны при открытой двери холодильной камеры). Далее отвинчиваем 4 винта крепления монтажной панели и снимаем с нее термореле, открутив гайку на оси и разъединив контакты. Откручиваем 2 винта верхней петли и снимаем дверь холодильной камеры. Далее 2 шурупа в крышке сзади холодильника – и приподнимая крышку, извлекаем трубку терморегулятора из корпуса холодильника (вход загерметизирован липучкой). Расправив под крышей пару витков трубки, полностью достаем терморегулятор.
Установка нового – в обратной последовательности, трубку вставляем до упора и герметизируем.
Заменить терморегулятор в холодильнике можно и без снятия двери, но при этом рискуем поломать крышу.
Порядок замены терморегулятора в холодильнике Атлант ХМ-4014:
1. Снять накладку петли верхней, отвернуть 2 болта и снять петлю верхнюю.
2. Снять дверь холодильной камеры.
3. Снять заглушку (в крыше) и отвернуть 1 винт (с внутренним шестигранником) крепления крыши.
4. Отвернуть 2 самореза крепления крыши (сзади) и снять крышу.
5. Снять ручку терморегулятора, отвернуть 2 самореза крепления кронштейна термореле и вынуть его.
6. Сборка производится в обратном порядке.

Замена терморегулятора (датчика-реле температуры), расположенного внутри холодильника.
Замена терморегулятора в двухкамерных холодильниках с верхним расположением морозильной камеры (как правило в холодильниках такой конструкции реле располагается внутри холодильного отделения) происходит аналогично замене в однокамерных агрегатах. Терморегулятор в них установлен по той же схеме, только трубка сильфона терморегулятора крепится не к испарителю МК, а к испарителю холодильной камеры (к пластине на задней стенке холодильника либо непосредственно к задней стенке в случае скрытого испарителя). С поломкой терморегулятора возможно проведение ремонта холодильников на дому, без доставки в сервисный центр.
Внимание! Описанные процессы замены терморегулятора в холодильниках представлены в ознакомительных целях и не является руководством к действию!
Все работы по ремонту холодильника необходимо доверять специалистам!

www.remkomplex.ru

Замена терморегулятора в холодильнике, цена ремонта

В нашей статье пойдет речь о замене терморегулятора в холодильнике, признаках его неисправности. Вы узнаете, как самостоятельно справиться с поломкой, а также выполнить ремонт без помощи мастера.

Содержание материала:

Признаки поломки и принцип работы терморегулятора

Несмотря на качественную сборку, любой холодильник может сломаться. Если вовремя обратить внимание на признаки неполадки, можно избежать серьезного ремонта.

Терморегулятор — это важная составляющая для нормальной работы техники. В холодильниках с электромеханическим управлением регулятор имеет в составе термодатчик, который измеряет температуру в камере. Таким образом терморегулятор посылает мотору-компрессору команду о начале или окончании работы.

В последних моделях холодильников, оснащенных управляющим модулем, присутствует термостат. Последний посылает главному модулю информацию о температуре в камере, после чего модуль дает команду компрессору включиться для охлаждения.

Как понять, что терморегулятор неисправен? Присмотритесь — он не работает так, как надо, если вы заметили, что:

  • на стенках камеры образовался снег;
  • компрессор работает без остановки;
  • мотор совсем не включается;
  • в камере нет холода, хотя регулятор стоит на максимальной отметке.

Все признаки указывают на неполадки с регулятором температуры. Для починки техники можно вызвать мастера, но тогда цена ремонта увеличится в разы. Вы можете попытаться самостоятельно справиться с заменой детали, следуя нашему руководству.

Узнать, сколько стоит новая деталь, можно в интернет-магазине. Обязательно выбирайте терморегулятор для конкретной модели холодильника: например, для «Стинол» 265, 101 или К59 они отличаются.

Как отыскать регулятор температуры

В ранних моделях холодильного оборудования «Индезит», «Атлант», «Стинол» терморегулятор устанавливался внутри камеры, на боковой стенке. В двухкамерных холодильниках «Норд», «Аристон», «Бирюса 18» и других марках расположение регулятора — снаружи, над верхней дверцей. В любом случает, эта деталь связана с ручкой регулировки.

Достаточно снять защитный корпус и заменить неисправный элемент.

Ремонт своими руками

Чтобы выполнить замену детали, придерживайтесь инструкции. Она актуальна для всех холодильников с подобным расположением терморегулятора:

  1. Откройте дверцу верхней камеры холодильника.
  2. Открутите саморезы, которые расположены под верхней крышкой.
  3. Плоской отверткой разожмите защелки, которые крепят крышку в верхней части.
  4. Приподнимите крышку вверх и снимите.
  5. За ней находится термостат с гайкой. Чтобы ее ослабить, выкрутите два самореза с одной и другой стороны панели.
  6. Открутите гайку термостата.
  7. Отодвиньте крышку от корпуса холодильника.
  8. С внутренней стороны находится зацепка, которая крепит провод. Отожмите зацепку.
  9. Теперь вытащите терморегулятор с проводами.
  10. Отсоедините провода от детали.
  11. Вытащите трубку колбы фреона, которая уходит в корпус.
  12. Возьмите новую деталь и подсоедините к ней провода.
  13. Установите в обратном порядке.

Если в вашем холодильнике терморегулятор находится внутри камеры, тогда выполнить замену еще проще. Достаточно отвинтить защитный корпус, отсоединить провода регулятора и установить рабочую деталь.

Выполнить самостоятельную замену регулятора температуры вполне возможно. Главное — правильно подобрать новую деталь, а также соблюдать последовательность действий. Чтобы облегчить сборку техники, снимайте все действия на камеру. Так вы ничего не перепутаете и вскоре снова будете пользоваться холодильником.

Вам помогла статья?

Да Нет

7 раз уже
помогла

cosmo-frost.ru

Замена терморегулятора в холодильнике – своими руками

 Демонтаж или снятие терморегулятора холодильника зависит от конструкции самого холодильника.   Месторасположение терморегулятора в различных модификациях холодильников разное и они могут быть расположены:

  • за облицовочной накладкой \на испарителе\;
  • на боковой стенке холодильной камеры.

Как заменить терморегулятор в холодильнике

При замене терморегулятора другим, такого же типа, — такая замена обычно не вызывает каких-либо затруднений.   Если же замена производится другим типом \терморегулятора\,  здесь могут возникнуть небольшие затруднения в его установке, но тем не менее и такая работа выполнима.

Соответственно, как и при ремонте любой бытовой техники, для выполнения каких-либо работ необходимо:

  • обесточить электроприбор  \в данном примере, холодильник\;
  • запомнить установленное положение терморегулятора;
  • запомнить подключение проводов к терморегулятору \выводным клеммам\.

К примеру, для старых модификаций холодильников при демонтаже терморегуляторов:

— снималась первоначально ручка, стягивалась с оси на себя.    Для терморегулятора ДХВ ручку снимать не требовалось.

При отсоединении трубки сильфона от стенки испарителя, нужно запоминать ее расположение по отношению к каналам, если имеется прокладка между стенкой и трубкой, — такую прокладку нужно сохранить.

Сама сущность  в проведении ремонта  как для устаревших модификаций  холодильников  так и для современных, — абсолютно та же самая.   То есть здесь необходимо правильно подключить и установить  терморегулятор.

Как снять терморегулятор в холодильнике

 Для демонтажа терморегулятора необходимо:

  • открутить винты крепления терморегулятора;
  • подтянуть немного терморегулятор;
  • отсоединить провода от выводных клемм;
  • снятие терморегулятора проводить с одновременным подтягиванием трубки сильфона.

Замену терморегулятора желательно проводить с такой же модификацией, избегать излишних перегибов трубки сильфона.   При замене, трубка сильфона устанавливается в то-же самое положение.

Что еще необходимо знать при замене терморегулятора? — Нельзя припаивать провода к выводным клеммам терморегулятора, это может привести к :

  • выходу из строя терморегулятора;
  • к пробою изоляции и замыканию тока на корпус.

Соединение терморегулятора холодильника

Размеры выводных клемм терморегулятора одинаковы для всех модификаций холодильников, соединение проводов с выводными клеммами терморегулятора желательно проводить при помощи съемных наконечников.

Если холодильная машина \холодильник\ относится к компрессионному типу и при замене терморегулятора в наличии нет соответствующего, замену можно выполнить любым терморегулятором относящимся к компрессионным холодильникам.

При необходимости, меняется и щиток со шкалой или допустим, — ручка терморегулятора \при наличии таковой\.

После выполнения всех работ по замене терморегулятора, проверяются циклы включения и выключения.    Если температура не соответствует установленному положению \в новых модификациях холодильников переключение температурного режима осуществляется с помощью рычажка\, — то в дальнейшем проводится регулировка терморегулятора.

То есть здесь еще необходимо знать, — как правильно отрегулировать терморегулятор холодильника.

Этому вопросу будет посвящена следующая тема.
