Вакуумные насосы дизельных двигателей

В отличие от бензиновых двигателей, где имеется дроссельная заслонка и существует возможность создания достаточного разряжения для использования его в различных целях, например в вакуумном усилителе тормозной системы, в дизельном двигателе ввиду отсутствия дроссельной заслонки такой возможности нет. Поэтому в дизельных двигателях для создания достаточного разряжения применяется вакуумный насос. Один из вариантов насоса показан на рисунке:

Рис. Вакуумный насос дизельного двигателя:
а – горизонтальное положение лопасти; б – вертикальное положение лопасти; 1 – сторона всасывания; 2 – лопасть; 3 – вакуумный трубопровод; 4 – вакуум; 5 – ротор; 6 – сжимаемый воздух; 7 – отвод воздуха; 8 – сторона сжатия; 9 – канал для подвода масла

Вакуумный насос содержит эксцентрично установленный ротор 5 с перемещающейся в нем пластмассовой лопастью 2, которая разделяет рабочую полость насоса на две части.

При вращении ротора и перемещении в нем лопасти объем одной части рабочей полости увеличивается, а объем другой ее части уменьшается.

На стороне всасывания производится забор воздуха из вакуумной системы, который затем вытесняется через специальный канал 7. Вытесняемый воздух может использоваться для охлаждения деталей двигателя. Через специальный канал 9 от головки цилиндров к насосу подается масло, которое используется не только для смазки, но и для уплотнения лопасти в рабочей полости.

Привод вакуумного насоса осуществляется от коленчатого или распределительного вала и в последнем случае вакуумный насос может совмещаться с топливоподкачивающим насосом системы питания.

ustroistvo-avtomobilya.ru

Вакуумный насос признаки неисправности и устранение

Что такое вакуумный насос и для чего он нужен

Вакуумный насос: это электронное устройство, которое испытывает электрическое и механическое воздействие. Техобслуживание насоса производителем не предусмотрено, и его не будут проверять отдельно от всей вакуумной линии во время обычного осмотра.

При работе бензиновых двигателей создается разрежение, которого может быть недостаточно для функционирования вспомогательных систем автомобиля. Дизельные двигатели не создают вакуум в процессе работы. В обоих случаях применяются вакуумные насосы. Разрежение, которое образуется с их помощью, необходимо различным системам – тормозам, ОВК (комплекс отопления, вентиляции и кондиционирования) и т. д.

Электрический воздушный насос находится за двигателем возле противопожарного экрана, главного цилиндра и усилителя тормозов. Его легко найти благодаря двум насадкам на верхней части, а также специфической форме корпуса. Насос поддерживает постоянный объем вакуума в резервуаре, расположенном за передним бампером.

Неисправности вакуумного насоса и их устранение

Если в работе насоса происходит сбой, в нем возникает утечка, то из области двигателя начинает раздаваться шипящий звук, управление обогревателем может не срабатывать при включении, а для нажатия на тормозную педаль требуется большое усилие.

Утечки в вакуумной линии могут проявляться так же, как и отказ насоса.

На необходимость замены вакуумного насоса указывает следующее:

• не работает управление обогревателем;
• слышен звук шипящего воздуха;
• к тормозной педали приходится прикладывать большие усилия.

Что нужно сделать если вакуумный насос вышел из строя

1) определить, где располагается вышедший из строя насос;
2) снять его;
3) установить новый вакуумный насос;
4) проверить тормоза, чтобы убедиться в нормальной работе системы вакуума;
5) проверить работу тормозов и системы вакуума в движении.

Рекомендации к вакуумному насосу

Срок службы вакуумного насоса не ограничен и отдельное техобслуживание этого агрегата не предусмотрено. Его осмотр проводят, когда он выходит из строя. Если вы заподозрили, что он неисправен, обратитесь к специалисту.

Насколько важен вакуумный насос?

Если в работе вакуумного насоса возникнут сбои, тормоза не будут нормально функционировать и езда на автомобиле станет опасной. Неисправный насос необходимо немедленно заменить.

autozona54.ru

Что такое вакуум насос и где используется?

Вакуумный насос предназначен для создания вакуума в системе. Используя объемное или необъемную работу рабочего механизма с его помощью можно создать низкое, среднее, высокое и сверхвысокое давление. На сегодняшний день он применяется практических во всех сферах промышленности. Активнее всего применяются пластинчато-роторные, диафрагменные, водокольцевые, диффузионные, турбомолекулярные вакуумные насосы. Каждый тип насосов способен выполнять определенные функции. Создать сверхвысокий вакуум можно только при использовании нескольких типов насосов.

Навигация:

Вакуум насос
Проверка насоса на вакуум
Водокольцевые вакуум насосы
Насос высокого вакуума
Турбомолекулярный насос

Вакуумные насосы применяются в прессовальном оборудовании, печах термообработки, деревообрабатывающих установках, и других системах. Они способны с различной скоростью производить откачку воздуха и газов различного типа. Это зависит от конструктивных особенностей и используемых при создании материалов. При этом, для эффективной откачки воздуха, без загрязнения смеси используются диафрагменные и сухие пластинчато-роторные насосы, поскольку в них не используется вакуумное масло.

Вакуум насос

Вакуумные насосы – это инструмент для создания вакуума, без которого не возможно было бы протекание многих процессов. На сегодняшний день множество операций предполагают создание вакуума.

Вакуумные насосы применяются:

для проведения лабораторных исследований и физических экспериментов;
в ходе изучения элементарных частиц;
для испытаний, имитирующих космические условия;
в металлургическом производстве;
при напылении пленки;
в производстве полупроводников;
в масс-спектрометрии;
в оборудовании для прессования;
при литье;
вакуумной формовке;
фармацевтике;
пищевой промышленности;
вакуумной упаковке;
и многих других сферах.

Во всех этих сферах применяются насосы с различным принципом действиях, а так же с различными техническими характеристиками. Некоторые установки производят быструю откачку воздуха на низком и среднем вакууме, но не способны создавать низкое значение остаточного давления.

Для создания низкого вакуума можно использовать водокольцевой, пластинчато-роторный, двух-роторный, кулачковый, спиральный и диафрагменный насос. Самая низкая производительность среди всех установок у диафрагменного насоса. Он, как правило, применяется в лабораториях для создания невысокого остаточного давления с невысокой скоростью откачки. При этом у него есть одно несомненное преимущество – возможность работать с агрессивными газами, хоть и с невысокой скоростью. Кроме этого он не загрязняет откачиваемую среду.

Создать средний вакуум можно при помощи некоторых пластинчато-вакуумных, двух-роторных, кулачковых, спиральных насосов. Все эти установки могут выполнять функцию форвакуумного насоса, т.е. создавать предварительное разряжение в системе, для дальнейшего использования высоковакуумного насоса.

Самой популярной моделью, из вышеперечисленных является пластинчато-роторная модель, поскольку она обладает высокими скоростными характеристиками, а также может создать более высокое остаточное давление. При этом существуют модели, которые предназначены для проведения чистой откачки воздуха или газовой смеси, которая осуществляется благодаря отсутствию в системе вакуумного масла.

Высокий вакуум можно создать, используя турбомолекулярный, диффузионный, криогенный и паромасляный насос. Они же, в купе с форвакуумными насосами способны создать глубокий вакуум. Большинство вакуумных установок, которые предназначены для создания сверхвысокого давления, не имеют механически движущихся элементов. Единственным насосом, который использует центробежную силу привода, является турбомолекулярный насос.

Проверка насоса на вакуум

Вакуумный насос – это агрегат, который работает под постоянной нагрузкой. Для того чтобы он бесперебойно выполнял свою задачу, необходимо контролировать его состояние. Элементами контроля в вакуумном насосе выступают вакуумметры и течеискатели. С помощью вакуумметров можно постоянно контролировать давление, которое создается насосом, а течеискатели способны отыскать течь в системе.

В зависимости от принципа действия вакуумного насоса могут использоваться мембранные, классические, емкостные, терморезисторные, термопарные, изоляционные вакуумметры. В состав инструмента входит датчик, который отправляет полученные параметры на вакуумметр.

Классические вакуумметры измеряют низкое давление. Как правило, в них имеется рабочая жидкость, которая расширяется при изменении давления под воздействием температуры. Жидкостные манометры не могут использоваться без азотных ловушек, которые отделяют пар, способный нанести вред устройству.

Водокольцевые вакуум насосы

Водокольцевые вакуумные насосы отличаются от других объемных устройств тем, что в рабочей камере, при откачивании газов используется жидкость. Как правило, в систему заливается вода, которая выполняет несколько важных функций. Во-первых, она производит постоянное смазывание движущихся частей. Это предполагает отсутствие других смазывающих материалов, а значит с их помощью можно производить чистую откачку, без загрязнения состава смеси. Во-вторых, она охлаждает систему, поэтому насос не перегревается и может осуществлять бесперебойную работу на протяжении длительного времени. Установка надежна и долговечна, поэтому активно используется на высокопроизводительных предприятиях. В-третьих, при перекачке загрязненных смесей она осуществляет их очистку. Это происходит ввиду особого принципа работы установки.

Это происходит ввиду особого принципа работы установки. Вследствие действия центробежной силы вода в ячейках совершает круговое или кольцевое движение, которое к выходу сужается все сильнее и заставляет сужаться газ, который в нем находится. Установка пользуется популярностью на предприятиях химической промышленности из-за этой особенности.

Насос высокого вакуума

Насос высокого вакуума – это установка, которая способна создавать вакуум со значением более 10-3 мм рт.ст. Чаще всего для выполнения этой задачи используют либо диффузионный насос, либо турбомолекулярный. Но на различных предприятиях имеются паромасляные, геттерные, геттерно-ионные, многозарядные, криогенные установки. Все они имеют различные принципы действия, но вкупе с форвакуумным насосом способны создать высокий вакуум.

Криогенные насосы – это установки, с помощью которых можно выполнить чистую скоростную откачку газа. Они используются в криогенных системах, где температура может достигать самых низких температур. Установки работают за счет процесса конденсации и адсорбции смеси на поверхности, которые охлаждаются до минимальных значений. Установки комплектуются наборами панелей, используемых для различных диапазонов температур как хладагент. За передачу гелия отвечает компрессор, который при высоком давлении и комнатной температуре совершает операцию.

Турбомолекулярный насос

Основное применение турбомолекулярного насоса – это быстрое создание высокого и сверхвысокого вакуума в герметичном объеме. Он, в отличие от остальных установок, выполняющих эту задачу, имеет объемный принцип работы. Кроме этого, турбомолекулярная установка способна самостоятельно поддерживать установленное давление. Это свойство ценится предприятиями, которые создают авиационные детали.

Установки используются для исследований с использованием глубокого вакуума. Создавался турбомолекулярный насос для того, чтобы заменить низкопроизводительны пароструйный. Он имеет совершенно другую конструкцию, но при этом обеспечивает более высокую скорость откачки. В состав конструкции входит вал с дисками, корпус, ротор и электрический привод.

Создание турбомолекулярных насосов, это сложный и высокоточный процесс. При изготовлении используются только качественные материалы, способные выдерживать высокую нагрузку. Сжатие газов происходит за счет наличия большого количества лопастей, которые вращаясь, затягивают их в центральную часть, и проталкивают к выходному отверстию.

vakuumtest.ru

Назначение вакуумных насосов. Отличие от компрессоров.

Сегодняшняя статья – первая часть большого материала по вакуумным насосам, который мы подготовили в справочных целях. В ней описано общее назначение, принцип действия. Также мы подробно отвечаем на вопрос, чем вакуумные насосы отличаются от своих родственников – воздушных компрессоров.

Введение

Оборудование, используемое для создания вакуума, аналогично воздушным компрессорам. Его даже можно использовать для получения сжатого воздуха или для получения вакуума в зависимости от способа установки.

Вакуумные насосы в целом можно рассматривать как компрессоры, которые уменьшают, а не увеличивают атмосферное давление.

Напомним, что суть сжатия воздуха (повышения давления) состоит в увеличении числа столкновений молекул в единицу времени. Напротив, суть вакуума заключается в уменьшении числа таких столкновений в единицу времени.

Вакуум в камере создается путем физического удаления молекул воздуха и вывода их из системы. Удаление воздуха из замкнутой системы постепенно уменьшает плотность воздуха в ограниченном пространстве, что вызывает падение абсолютного давления оставшегося газа. Вакуум создан.

Изменение давления, создаваемое в результате работы вакуумного насоса, не может превышать атмосферного давления. Номинальное атмосферное давление равно 760 мм ртутного столба на уровне моря при температуре 15 °С. Важно знать его значение на Вашем рабочем месте. Например, вакуумный насос, который создает разрежение в 730 мм ртутного столба, не сможет обеспечить такое разрежение, если атмосферное давление данной местности составляет 700 мм ртутного столба (например, в Чите).

Пропорция удаляемого воздуха при работе вакуумного насоса будет одинаковой при любом атмосферном давлении. Это значит, что в Чите указанный насос будет создавать разрежение, равное 730 * 700/760 = 672 мм.рт.столба.

Вакуумные насосы: принцип действия и отличие от компрессоров.

Вакуумный насос преобразует механическую энергию, подаваемую на вращаемый вал, в пневматическую энергию путем откачивания воздуха, находящегося внутри системы. Уровень внутреннего давления таким образом, становится ниже, чем у наружного атмосферного. Объем полезной работы, совершенной вакуумным насосом зависит от кол-ва откачанного газа и разности созданных давлений.

Механические вакуумные насосы используют тот же принцип работы, что и воздушные компрессоры, за исключением того, вакуумный насос всасывает воздух из замкнутого объема и удаляется наружу.

Основное различие между вакуумным насосом и компрессором в том, что давление воздуха на всасывающей линии всегда ниже атмосферного и становится исчезающее малым при высоких уровнях вакуума.

Другие отличия между вакуумными насосами и компрессорами таковы:

– у вакуумных насосов разница между создаваемым и атмосферным давлением не может быть выше 760 мм ртутного столба (при абсолютном вакууме). У компрессоров создаваемое давление может составлять десятки и даже сотни атмосфер.

– масса воздуха, подаваемого в вакуумный насос на каждый такт впуска, а также абсолютное изменение давления, уменьшаются по мере увеличения уровня вакуума. У компрессора производительность и давление постоянны.

– при высоких уровнях вакуума значительно меньше воздуха проходит через насос. Таким образом, практически все тепло, выделяющееся в процессе работы насоса поглощается и рассеивается внутри самого насоса. У вакуумного насоса не возникает проблемы отвода тепла, как у компрессора.

Получение вакуума в несколько ступеней

Как и при сжатии воздуха, создание вакуума может быть достигнуто за одно прохождение воздуха через насосную камеру. Но для этого может понадобиться и несколько этапов. Один вакуумный насос может использоваться в качестве первой ступени и уменьшать давление в камере, например, на 650 мм.рт. столба. Разряженный воздух подается в другой вакуумный насос, создающий более глубокий вакуум, например, в мембранный вакуумный насос. Тот уже будет доводить уменьшаемое давление до 750 мм.рт. столба. Зачем это нужно? Например, это может объясняться энергетической эффективностью, когда парная работа двух насосов разного типа приводит к меньшим энергозатратам, чем использование только одного насоса, создающего глубокий вакуум.

Продолжение следует…

Об авторе: Алексей Циммер, сооснователь инженерного каталога нагнетательного оборудования zenova.ru

P.S.

Каталог вакуумных насосов смотрите здесь

zenova.ru

Как сделать вакуумный насос – изготовление вакуумного насоса

Что такое насос и для чего он служит, многие знают из личного опыта, но в отношении вакуумного прибора ситуация несколько иная. Это специфическое оборудование изготавливается промышленно и простому обывателю вовсе не интересно, где его применяют. Все же он способен хорошо послужить и для личных целей, но так как высокая стоимость такого оборудования будет неуместна для применения в домашних условиях, то мы рассмотрим, как сделать вакуумный насос самостоятельно, и для каких целей он может потребоваться домашнему умельцу.

Согласитесь, что эксперимент просто ради эксперимента не слишком хорошее занятие. Поэтому, конструируя такой прибор, нужно знать, для каких целей он потребуется вам лично. Итак, зачем нужно тратить время, силы и средства на создание этого агрегата:

Содержание:

Многим знакомо, что такое вакуумная упаковка. Этот целлофановый пакет с клапаном помогает хранить продукты, сохраняя свежесть пищи, и защищает от высыхания и бактерий. Самый примитивный пакет предусматривает, что воздух из него будет выдавлен, а более сложные идут в комплекте с насосом. Изготовив самодельный агрегат, можно откачивать воздух из любого пакета, только нужно будет вручную обеспечивать герметичность упаковки.

В вакуумной упаковке хорошо хранить одежду, так как она уменьшается в объеме. Этот метод особенно хорош, когда нужно много вещей утрамбовать в чемодан.

Те, кто работает с изделиями из дерева, для придания ему привлекательного вида пропитывают его маслом, однако этот процесс можно ускорить и сделать более эффективным, если держать емкость с маслом в вакуумной камере. В таком случае внутреннее давление древесины выдавит само из себя воздух, впитав масло.
Можно откачивать жидкость, но не прямо через насос, а используя для этого ресивер и емкость для жидкости.

Какие бывают самодельные насосы

В зависимости от предназначения, они могут быть самыми разными:

Самый простой насос, предназначенный для создания вакуума в небольших объемах, очень доступен, так как это обыкновенный медицинский шприц. Если его нет в наличии, то купить шприц можно в любой аптеке, подобрав необходимый размер.

Можно переделать обыкновенный автомобильный насос.
Достаточно большое разряжение можно получить, используя компрессор от холодильника.

Бывают случаи, когда необходима большая мощность, поэтому рассмотрим, как сделать вакуумное оборудование своими руками из подручных материалов.

Делаем вакуумный насос

С тем, как шприцом откачать воздух, проблем не возникает, поэтому перейдем сразу к переделке обыкновенного насоса в вакуумный.

Метод несложен, и необратимых действий делать не нужно. Открутив крышку цилиндра, извлеките из него шток, открутите манжету, разверните ее на 180 градусов и закрепите в таком положении. Таким образом, вместо накачивания он будет втягивать воздух. Однако нужна еще одна деталь – клапан. В автомобильных и велосипедных камерах в роли клапана служит золотник, препятствующий выходу воздуха из нее, так и в устройстве вакуумного насоса необходим клапан, который не даст воздуху вернуться в откачиваемый резервуар.

Эту деталь нужно приобрести, и разрезав шланг, вставить и хорошо закрепить, чтобы не было подсоса воздуха.

Клапан одностороннего действия и если его установить неправильно, то создать вакуум не получится.

Для того чтобы понять, как его ставить, подуйте в него. Та сторона, от которой воздух проходит, вставляется во вторую часть шланга, идущего туда, где нужно создать вакуум.

Если же качать насосом нет желания, или же нужно делать это продолжительное время, то можно использовать компрессор от старого холодильника. Для того чтобы извлечь такой компрессор правильным образом, аккуратно обрежьте идущие от него медные трубки ножовкой по металлу.

Обратите внимание на то, как он подключен к электросети – на самом компрессоре, или недалеко от него должно находиться реле. При его отключении запомните, как подключены провода.

Если с электричеством не дружите, тогда сфотографируйте, потому что при неправильном подключении компрессор работать не будет! Сделав все эти операции, включите его в сеть. На выход всасывающей трубки можно натянуть дюритовый шланг и пользоваться.

Если нужно достичь большего коэффициента разреженности, то можно немного переделать бытовой компрессор, который способен накачивать воздух под большим давлением. Для этого нужно вместо фильтра подключить шланг. Запустив компрессор, вы получите достаточно мощный отсос.

Такое сильное разряжение нужно для того, чтобы жидкости закипали при более низкой температуре, однако, нужно учитывать тот факт, что в таком случае через насос будет проходить пар, а это очень нежелательно. Поэтому нужно установить ресивер и отстойник – это поможет осушить воздух.

Всё! Вакуумный насос готов!

Видео

Предлагаем вам посмотреть ролик, который также посвящен переделке компрессора в вакуумник.

Виды вакуумных насосов и их принцип работы

В различных сферах человеческой деятельности требуется создание вакуума. Этот термин характеризует состояние газовой фазы, давление которой ниже атмосферного. Он измеряется в миллиметрах ртутного столба или паскалях. Разрежение газов происходит при принудительном удалении вещества из устройств, имеющих ограниченный объем. Техническое приспособление, предназначенное для этих целей, называется вакуумным насосом. Он может использоваться самостоятельно или входить в более сложные системы.

Область применения вакуумных насосов

Вакуум широко применяется в различных технических устройствах. Он позволяет снизить температуру кипения для воды или химических жидкостей, произвести удаление газов из материалов, требующих повышенной однородности состава, создать стерильные условия обработки и хранения. При небольших габаритах и экономичном расходе энергии современные вакуумные насосы позволяют быстро достигать глубокой степени разрежения. Они применяются в самых разных процессах и сферах деятельности:

в нефтеперерабатывающей и химической промышленности для поддержания необходимых условий протекания реакций и разделения получаемых смесей;
при дегазации металлов и иных материалов для создания деталей с однородной структурой и отсутствием пор;
в фармацевтике и текстильной промышленности для быстрой осушки изделий без повышения температуры;
в пищевой промышленности при расфасовке молока, соков, мясных и рыбных продуктов;
в процессе вакуумирования холодильного и иного оборудования с повышенными требованиями к отсутствию влаги;
для нормального функционирования автоматических конвейерных линий, использующих в качестве захватов вакуумные присоски;
при оборудовании производственных и научно-исследовательских лабораторий;
в медицине при эксплуатации дыхательных аппаратов и стоматологических кабинетов;
в полиграфии для фиксации термопленок.

Принцип работы вакуумных насосов

Вакуум создается при механическом удалении вещества из замкнутого пространства. Технически это реализуется различными способами. Принцип работы вакуумного насоса струйного типа основан на уносе молекул газа потоком воды или пара, вылетающим с высокой скоростью из сопла эжектора. Его схема предусматривает подключение бокового патрубка, в котором создается разрежение.

Преимуществом такой конструкции является отсутствие движущихся деталей, а недостатком – перемешивание веществ и низкий КПД.

В технике наибольшее распространение получили механические агрегаты. Работа вакуумного насоса с вращающейся или движущейся возвратно-поступательно основной деталью заключается в периодическом создании внутри корпуса расширяющегося пространства, заполнении его газом из приемного патрубка с последующим выталкиванием через выходное отверстие. Конструктивное устройство вакуумного насоса при этом может быть самым разнообразным.

Основные разновидности вакуумных насосов

При изготовлении устройств для создания вакуума используются металлические и пластмассовые материалы, устойчивые к химическому воздействию перекачиваемой среды и обладающие достаточной механической прочностью. Большое внимание уделяется точности подгонки узлов и герметичности контакта поверхностей, исключающей обратный проскок газов. Здесь приводится перечень основных видов вакуумных насосов, различающихся между собой конструкцией и принципом действия.

Водокольцевые

Водокольцевой вакуумный насос является одним из вариантов жидкостно-кольцевых агрегатов, используя для создания разрежения циркуляцию чистой воды. Он имеет вид цилиндра с оснащенным лопатками ротором, вращающимся на смещенном от центра валу. Перед началом работы его заполняют жидкостью.

При пуске двигателя крыльчатка разгоняет воду по внутренним стенкам корпуса. Между ней и ротором образуется серповидная область вакуума. В нее устремляется газ из приемного патрубка насоса. Движущиеся лопатки перемещают его вдоль вала и выбрасывают через выходное отверстие. Агрегаты этого типа часто применяются еще и для частичной очистки газа за счет его интенсивного контакта с водой.

Использование жидкости в качестве рабочего органа дает множество преимуществ.

Вода, вращающаяся в пространстве между ротором и корпусом насоса, исключает вероятность обратного проскока газов, заменяя собой уплотнения и снижая требования к точности изготовления деталей.
Все вращающиеся части насоса постоянно омываются жидкостью, что уменьшает трение и улучшает теплосъем.
Такие устройства редко требуют ремонта, имеют длительный срок службы и потребляют минимум электроэнергии.
Работа с газами, содержащими капли воды и мелкие механические примеси, не оказывает негативного влияния на техническое состояние оборудования.

Последнее обстоятельство важно при использовании таких насосов для откачки воздуха из емкостей, содержащих влагу. Их применяют для кондиционеров и иных холодильных установок при вакуумировании системы перед заполнением их фреоном.

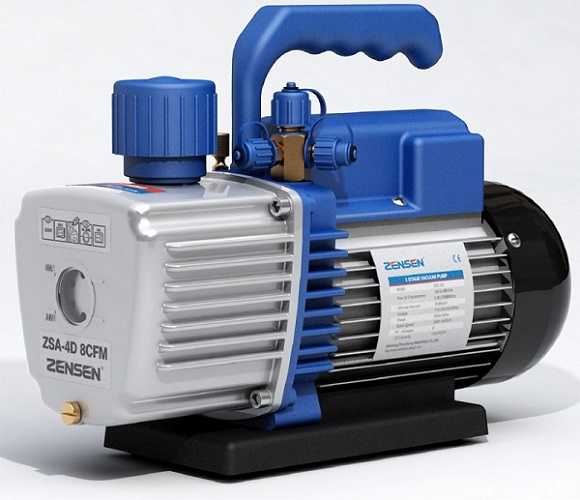

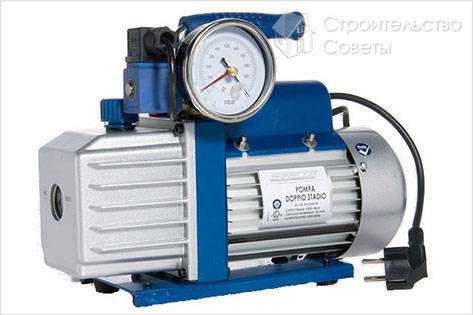

Пластинчато-роторные

Такие насосы имеют цилиндрический корпус с тщательно отшлифованной внутренней поверхностью и расположенный внутри него ротор. Их оси не совпадают, поэтому боковой зазор имеет разную величину. В состав ротора входят специальные подвижные пластины, которые прижимаются пружинами к корпусу и делят свободное пространство на сектора переменного объема. При включении двигателя газы приходят в движение так, что в приемном патрубке всегда создается разрежение, а в напорном – избыточное давление.

Для уменьшения трения пластины изготавливаются из антифрикционных материалов или применяются специальные маловязкие масла. Насосы этого типа способны создавать достаточно сильный вакуум, но они чувствительны к чистоте перекачиваемой жидкости или газа, требуют регулярной чистки и загрязняют продукт следами смазки.

Мембранно-поршневые

Рабочим органом насосов данного принципа действия служит гибкая мембрана, связанная с рычажным механизмом. Она изготавливается из современных композитных материалов, устойчивых к механическим нагрузкам. Ее края прочно крепятся в корпусе, а центральная часть под действием электрического или пневматического привода изгибается, попеременно уменьшая и увеличивая пространство внутренней камеры.

Изменение объема сопровождается всасыванием и выталкиванием поступающих газов или жидкостей. При совместной работе в противофазе двух мембран обеспечивается непрерывный режим перекачки. Система клапанов регулирует правильное распределение и направление потоков. Механизм не имеет вращающихся или трущихся деталей, контактирующих с перекачиваемым продуктом.

К преимуществам таких насосов следует отнести:

отсутствие загрязнения продукта смазкой или механическими загрязнениями;
полную герметичность, исключающую утечки;
высокую экономичность;
легкость регулирования расхода;
длительную эксплуатацию в сухом режиме, которая не вредит конструкции;
возможность использовать пневматический привод для работы во взрывоопасной среде.

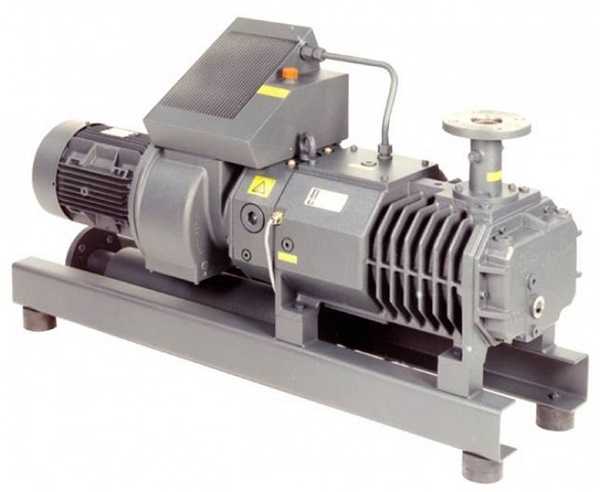

Винтовые

Принцип работы винтовых насосов основан на вытеснении жидкости или газа вдоль вращающегося винта. Они состоят из привода, одного или двух роторов винтообразной конфигурации и статора соответствующей формы. Высокая точность изготовления деталей не позволяет перекачиваемой среде проскакивать назад. В результате на выходе насоса образуется избыточное давление, а на приеме – вакуум.

Подобное оборудование из-за высоких требований к качеству изготовления стоит недешево. Его нельзя долго держать на «сухом» режиме.

Основные достоинства таких насосов:

равномерность расхода;
низкий уровень шума;
способность перекачки жидкости с механическими включениями.

Вихревые

Вихревые вакуумные насосы своей конструкцией напоминают центробежное оборудование. Они также имеют рабочее колесо с лопастями, вращающееся на центральном валу. Принципиальное отличие заключается в расположении приемного патрубка на внешней окружности корпуса, а не в районе центральной оси.

Минимальный зазор между крыльчаткой и корпусом обеспечивает устойчивое движение перекачиваемой жидкости в необходимом направлении. Агрегаты этого типа способны создавать достаточно высокое давление нагнетания и обладают самовсасывающим эффектом. Эти насосы просты в эксплуатации, легко ремонтируются и отлично зарекомендовали себя при перекачке газожидкостных смесей, но у них низкий КПД. Они чувствительны к попаданию механических примесей, способных привести к быстрому износу крыльчатки.

Самостоятельное изготовление вакуумного насоса

Если вы не готовы нести затраты на приобретение заводского оборудования, попробуйте сделать вакуумный насос своими руками. Для откачки воздуха из емкости небольшого объема может сгодиться медицинский шприц или слегка модернизированный ручной велосипедный насос.

Совет! При частом использовании и вакуумировании крупных сосудов удобней воспользоваться устройствами с электрическим приводом.

Рассмотрим вариант изготовления вакуумной установки из компрессора старого холодильника. Он уже предназначен для перекачки газа и при минимальном ремонте сможет создавать разрежение. Ваши действия будут предельно просты:

на некотором расстоянии от компрессора обрезать ножовкой по металлу две медные трубки, подходящие к нему;
демонтировать компрессор вместе со схемой электропитания или заменить ее вместе с пусковым реле на новую по аналогии со старой;
на медный патрубок, который шел от конденсатора, надеть дюритовый шланг подходящего диаметра и соединить его другим концом с вакуумируемой емкостью;
для герметичности соединения можно использовать штатный хомут или воспользоваться скруткой из стальной проволоки;
выполнить подключение вакуумного насоса к электрической сети и после пуска по выходу воздуха из второго медного патрубка убедиться в его правильной работе.

Важно! Компрессор холодильника не предназначен для эксплуатации во влажной среде, поэтому надо следить, чтобы на него не попадала вода.

tehnika.expert

Правила выбора вакуумного насоса, классификация и нюансы использования

вакуумные насосы

Развитие технологий и научный прогресс кардинально изменили жизнь людей, некоторые изобретения, которые еще недавно казались фантастикой, стали вполне обыденными. Например, вакуумные насосы на сегодняшний день используются не только для проведения научных исследований, но и в промышленности и сельском хозяйстве. Различные модификации оборудования позволяют подобрать устройство в четком соответствии с потребностями потребителя.

Где используются вакуумные насосы

Вакуумные насосы используются в различных сферах деятельности человека — с их помощью производится откачка паров или газов до определенного уровня давления. Таким образом создается технический вакуум. Разумеется, чаще всего оборудование такого типа используется в промышленности.

Например, с помощью вакуумных насосов проводятся процедуры обезвоживания и высушивания в текстильной, пищевой и фармакологической промышленности. Также без них невозможно использование технологии экструзии, используемой для создания полимерных изделий. В металлургии при помощи этих устройств устраняются газообразные примеси, мешающие получению монолитных материалов. Кроме того, оборудование для создания вакуума применяются в химической, нефтегазовой и электротехнической отраслях промышленности.

Интересно, что современный человек нередко сталкивается с такой аппаратурой и в быту. Вакуумные насосы используются в тормозных системах и в системах кондиционирования воздуха, с их помощью также удаляют кислород из упаковок пищевых продуктов.

Классификация вакуумных насосов

Устройства для создания технического вакуума используются практически во всех сферах науки и промышленности, поэтому существует огромное количество вариантов их конструкции. Чаще всего используются:

Пластинчато-роторные. За счет невысокой скорости откачки используются для закрытых систем небольших размеров. Рабочая камера аппарата состоит з двух модулей разного объема: под влиянием движения ротора и лопастей газ перемещается из одной камеры в другую. Устройства такого вида работают в сфере вакуума низкой глубины и считаются самыми популярными для использования на производственных предприятиях.
Водокольцевые. Эти устройства работают в области глубокого вакуума: сниженное давление образовывается за счет погружения вращающегося ротора в жидкую среду (как правило, для этого используется обычная чистая вода). В результате вращения ротора закачанный в систему газ сжимается и под давлением выпускается из насоса. Такое оборудование по праву считается очень мощным и надежным.
Мембранно-поршневые. В данном случае сдавливание газообразной среды происходит за счет воздействия поршня на гибкую, непроницаемую для молекул газа мембрану. Основным преимуществом такого оборудования является его универсальность и практически полная бесшумность.

В промышленности применяются и другие типы аналогичных конструкций – они отличаются производительностью и уровнем глубины полученного вакуума. К ним относятся вихревые, кулачковые, спиральные и другие виды вакуумных насосов.

Критерии выбора вакуумных насосов

Большое разнообразие моделей вакуумных насосов может затруднить покупку — выбрать идеально подходящее оборудование не так уж просто, но обратившись в компанию MSH Techno вы с легкостью решите эту проблему. В нашем ассортименте представлено высокотехнологичное оборудование отличного качества.

Перед тем как сделать окончательный выбор, необходимо детально изучить главные технические каждой модели, в частности:

величину рабочего давления;
максимальные значения давления при запуске;
максимальное давление на выходе.

Также перед покупкой нужно учесть такие показатели как потребление охлаждающей жидкости, расход энергии, размеры и особенности эксплуатации. Устройство должно быть простым в обслуживании и функциональным. Если не учесть все эти факторы с самого начала, то можно допустить ошибку и приобрести неподходящий прибор. Особенно популярны молекулярные и объемные модели.

Если вакуумный насос будет использоваться в научных лабораториях или на промышленных предприятия, то есть смысл изготовить его на заказ — так удастся учесть все нюансы и требования, предъявляемые клиентом к оборудованию. Дело в том, что существующих в стандартном оборудовании конструктивных решений иногда бывает недостаточно и система просто не справляется с постоянным газовыделением. Если вы учтете все эти особенности, вам удастся без особого труда сделать правильный выбор и приобрести агрегат, который необходимо именно в данных конкретных условиях.

Правильный выбор оборудования позволит вам выполнить все поставленные задачи быстро и качественно, что является залогом отличного итогового результата.

Ремонты один из вариантов возобновить и продлить срок службы насосов. Лучшие цены на ремонты насосов будут в тех местах, где простаивают производственные мощности.

Компрессорное оборудование активно используется в различных сферах промышленности. Оно является неотъемлемым компонентом современных строительных площадок.

msd.com.ua
