Устройство холодильника с соленоидным клапаном

Зачем нужен соленоидный клапан в холодильнике и как он виляет на работу агрегата?

Холодильник с соленоидным клапаном оснащается двухконтурной системой. Эти контуры функционируют автономно. Автономность работы контуров обеспечивается за счет соленоидного клапана, необходимого для перекрытия подачи газообразного фреона в испаритель основной (холодильной) камеры.

Принцип работы соленоидного клапана

Клапан захлопывается, и холодильный агент отправляется в испаритель по другой капиллярной трубочке, припаянной к конденсатору агрегата. Объем подаваемого холодильного агента сокращается, и испаритель холодильной камеры прекращает обмерзать (ведь объем хладагента существенно уменьшился).

Сжиженный хладагент не доводиться до испарителя холодильной камеры, потому что вскипает в испарителе морозильной камеры.


От чего зависит рабочий цикл соленоидного клапана?

Функционирование клапана зависит от данных термодатчика холодильной камеры, что является основой для автономной регулировки температуры в камерах.

Отметим, что двигатель компрессора в морозильных агрегатах бытового назначения с соленоидным клапаном выключается на основании показаний термодатчика. В «навороченных» холодильниках, как правило, устанавливаются клапаны, поочередно перекрывающие поступление фреона в испарители. Очевидно, что реализовать точное управление такой системой посредством механического блока не получится. Поэтому такие холодильники оснащаются серьезными электронными мозгами — платой исполнения и модулем управления холодильника.



Температура в каждой из камер считывается термодатчиками.

Напоследок отметим, что устранить неисправность, сопряженную с работой соленоидного клапана, способен только профессиональный мастер. Ремонт (замена) электромагнитного клапана — трудоемкая процедура. Уверяем, сэкономить, проводя ее самостоятельно без должных навыков, не получится. Не тратьте свои деньги, силы, время и нервы впустую. Вызовите высококвалифицированного мастера по ремонту холодильников на дом.

www.domashniy-holod.ru

Ремонт холодильника LG с шаговым клапаном статьи на SW19

Особенность данного холодильника в наличии клапана переключения подачи хладагента между морозильной и холодильной камерой. Переключение происходит по сигналу с температурных датчиков расположенных в каждой камере и соответствует режиму заданному с центрального пульта.
Осуществляет такие переключения, газовый клапан управляемый шаговым двигателем.


Сигналы на сам клапан поступают с микросхемы драйвера TD62308AP, который расположен в основном блоке управления холодильника.

Сам блок управления расположен на верхней плоскости корпуса холодильника и закрыт декоративной крышкой, закрепленной двумя винтами.

Так как шаговые моторы встречаются не так часто в ремонте бытовой техники, немного подробней опишу методы проверки данного узла.
Для диагностики шагового двигателя есть несколько способов. Самый простой и доступный метод это подать импульсы с устройства управления шаговыми моторами. У меня такое устройство присутствует на большой отладочной плате HC6800-EM3, чем я и воспользовался.


Очень простые и недорогие драйверы с кнопочным управлением для тестирования шаговых двигателей продают сегодня в радиомагазинах. Внутри шаговый двигатель холодильника LG содержит 4 обмотки. По сути это униполярный шаговый мотор. Он более прост в управлении чем биполярные моторы. Такие моторы легко управляются с ЛПТ порта компьютера через популярный драйвер ULN2003, с помощью небольшой программы «stepper motor controller» или аналогичной.

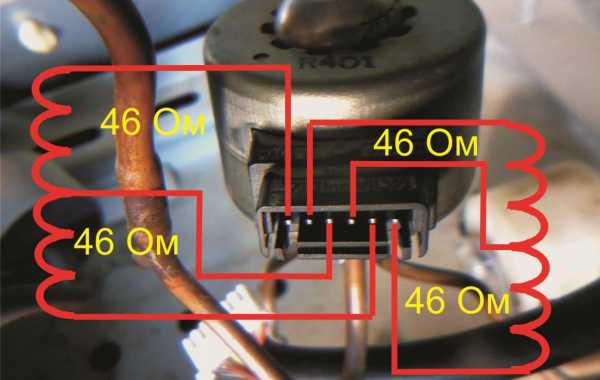

Ниже схема соединений внутренних обмоток мотора.


Обратите внимание на сопротивление обмоток мотора которое проверяется мультиметром. Пины конектора отключенного от мотора не должны звонится между собой при обесточенной схеме холодильника. Что указывает на отсутствие электрического пробоя в драйвере TD62308AP.

На схеме управление шаговым двигателем от ЛПТ порта.


После проверки шагового мотора, следует убедится в наличии импульсов управления приходящих с драйвера TD62308AP. Тут хорошо поможет простой логический анализатор или низкочастотный осциллограф.
При каждом включении в сеть процессор на плате управления холодильника делает инициализацию шагового двигателя, посылая импульсы на его обмотки. В этот момент следует провести их захват анализатором сигнала.


Отсутствие импульсов на пинах коннектора мотора может быть вызвано неисправностью управляющего драйвера TD62308AP.

В нашем случае управление и сам мотор оказались исправны. Однако после устранения утечки и заправки хладагентом агрегата холодильника, распределяющий клапан не хотел адекватно работать. Холодильник ни как не мог набрать нужную температуру в морозильной камере. Внимательный осмотр платы управления не выявил следов пайки и другого вмешательства.
До того как холодильник попал к нам в цех, хозяева вызывали другого мастера на дом. Далее осмотр проводки выявил лишний температурный датчик возле платы управления, который был аккуратно уложен в пазы креплений.


Ниже на том же фото видно место скрутки установленного датчика.
В самом жгуте был обнаружен обрезанный кабель родного, рабочего температурного датчика морозильной камеры холодильника. На его место и был установлен другой датчик, который уложен рядом с платой управления.
Для чего было произведено такое новшество? Не понятно.
По ходу работы, подсоединения проводов были восстановлены по изначальной схеме.


В результате все циклы работы системы пришли в норму, и холодильник снова стал пригоден к эксплуатации.

sw19.ru

ремонт холодильника, импульсный клапан

  • Home
  • ИМПУЛЬСНЫЙ КЛАПАН В ХОЛОДИЛЬНИКЕ


ИМПУЛЬСНЫЙ КЛАПАН В ХОЛОДИЛЬНИКЕ

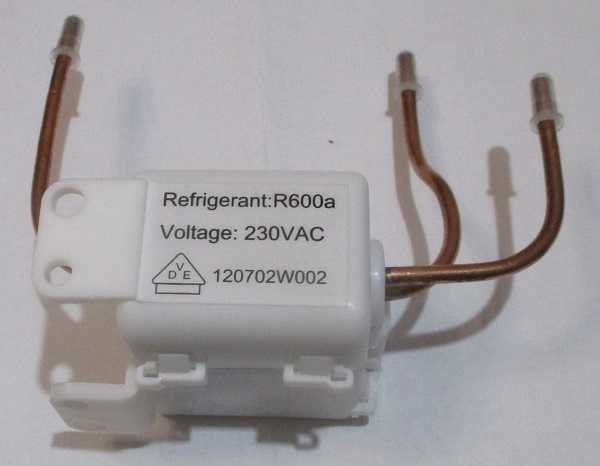

Двухкамерные холодильники с одним компрессором и импульсным клапаном в системе холодильного агрегата.

Главное отличие холодильников с клапаном от однокомпрессорных без него — это возможность управлять потоками хладогента, циркулирующего в холодильном агрегате, с помощью клапана.

Благодаря клапану камеры холодильника охлаждаются раздельно, следовательно, есть возможность раздельной регулировки температуры в камерах. У однокомпрессорных холодильников без клапана такой возможности нет.

Это  удобно, если  необходимо охладить одну камеру больше, например, холодильную, а морозилка не требует охлаждения, вы можете перераспределить холод при помощи клапана. Не тратя лишнюю электроэнергию на ненужное охлаждение морозилки, тем самым вы экономите электроэнергию.

Разница в суточном потреблении электроэнергии у однокомпрессорных холодильников без клапана и с клапаном небольшая, но за годы работы выгода будет очевидна. С помощью клапана можно при необходимости выключать холодильную камеру при работе морозильной.


Режим охлаждения двух камер. При первом включении компрессора открывается капиллярная трубка  1, хладагент поступает в испаритель холодильной камеры,  затем в испаритель морозильной камеры. Капиллярная трубка 2 закрыта. При размыкании контактов терморегулятора холодильной камеры, клапан закрывает капилляр 1 и открывает капилляр 2.  Увеличивается скорость охлаждения испарителя морозильной камеры. Охлаждения испарителя холодильной камеры нет. При размыкании контактов терморегулятора морозильной камеры, компрессор отключается, если температура испарителя холодильной камеры не повысилась до температуры замыкания контактов терморегулятора. Если температура испарителя холодильной камеры достигла температуры замыкания контактов терморегулятора, компрессор не отключается, клапан открывает капилляр 1, закрывает капилляр 2. При отключении компрессора его работа возобновляется при замыкании контактов терморегулятора отделения, в котором температура повысится раньше.



Режим охлаждения морозильной камеры.



Капилляр 1 постоянно закрыт, капилляр 2 открыт. Происходит охлаждение только испарителя морозильной камеры, компрессор управляется терморегулятором морозильной камеры. Режим заморозки.

Компрессор работает постоянно. При повышении температуры холодильной камеры, закрывается капилляр 2, открывается капилляр 1. При достижении температуры в холодильной камере, капилляр 1 закрывается, капилляр 2 открывается. Допустимое время нахождения холодильного прибора в режиме заморозки – до 6 часов.
При дефекте клапана перестает охлаждать холодильная или морозильная камера.

www.xn---63-mdduaoecugb2g2e.xn--p1ai

Холодильник с электромагнитным клапаном - Ремонт холодильников в Челябиске

Жизнь не стоит на месте - все меняется. Новые технологии постоянно меняют нашу жизнь к лучшему, эти изменения касаются всех сфер нашей деятельности и быт тому не исключение. Ранее мы писали о появлении на рынке холодильников с двумя компрессорами и разобрали их плюсы и минусы.

Данная статья будет уделена холодильникам с электромагнитным клапаном. На наш взгляд эта модель наиболее оптимальна в быту и может похвастаться достоинствами двухкомпрессорных собратьев при относительно меньшей стоимости. Но обо всем по порядку.

Благодаря наличию особого электромагнитного клапана и компрессора по мощности равного двум эти холодильники способны независимо друг от друга регулировать температуру в холодильной камере и морозильном отделении.

Такая схема позволяет направлять силы компрессоры на ту камеру которой необходимо охлаждение и не расходовать энергию понапрасну. Поэтому холодильники с электромагнитным мотором являются наиболее экономичными моделями как в плане энергопотребления так и в выработки ресурса.

Один мотор установленный на какой модели холодильника служит гораздо дольше чем на модели без электромагнитного клапана, поскольку нагрузка распределяется равномерно и позволяет перенаправлять потоки хладагента. И охлаждать ту камеру которой это необходимо. Кроме того обслуживание холодильника с одним мотором в разы дешевле двухкомпрессорного агрегата.

Стоимость холодильника с электромагнитным клапаном существенно ниже двухкомпрессорного аппарата. До 30 процентов стоимость холодильника приходится на мотор-компрессор, поэтому разница в цене очевидна. Но все же наличие клапана увеличивает стоимость по сравнению с классическими холодильниками.

Однако минусы у аппарата с электромагнитным клапаном тоже есть. Отключить можно лишь холодильную камеру, полностью независимого управления питанием камер охлаждения и заморозки конструкцией не предусмотрено. Холодильник с двумя компрессорами способен отключать любую камеру. Все же стоит заметить что такая функция реализована не во всех двухкомпрессорных агрегатах, так что если это возможность вам интересна уточните ее наличие у продавца.

Очевидно что преимуществ у холодильников с электромагнитным клапанном довольно много, эта технология на сегодняшний день является наиболее оптимальной и подходит для использования в быту. Правда стоимость его все же выше классического собрата. Наличие электромагнитного клапана открывает массу возможностей, но станут ли они определяющими при выборе холодильника решать только вам.

frost-fix.ru

Устройство 2-3 камерные х-ки :: обучение холодильщика

  ДВУХКАМЕРНЫЙ ХОЛОДИЛЬНИК





  В двухкамерном холодильнике, в отличие от однокамерного, есть отдельные испарители для холодильной и морозильной камер.

  Двухкамерный холодильник работает следующим образом:

  Сжатый в компрессоре хладагент, через нагнетающую трубку, конденсатор и капиллярку (см. Однокамерный холодильник) попадает в испаритель морозильной камеры, вскипает и начинает охлаждать ее поверхность.

  При этом испарение хладагента и охлаждение начинается  у входа капиллярной трубки в испаритель и продвигается по каналам к выходу испарителя морозильной камеры (см. рисунок).

  Пока морозильная камера не охладится до минусовой температуры, в испаритель холодильной камеры газ не поступает.

  После охлаждения морозильной камеры жидкий хладагент поступает в испаритель холодильной камеры и охлаждает его до  -14°С, после чего  мотор отключается.

  После отключения компрессора воздух в холодильной камере, с течением времени, постепенно нагревается и нагревает испаритель холодильной камеры. При достижении заданной терморегулятором температуры мотор снова включается.


  «Плачущий» испаритель
  В двухкамерных холодильниках испаритель холодильной камеры называют "плачущим".

  Обычно в холодильной камере устанавливается   небольшой испаритель (значительно меньше, чем испаритель в морозильной камере), который скоро обмерзает  минус 14°С. После этого терморегулятор, установленый на этом испарителе, отключает мотор-компрессор.

  За время работы компрессора испаритель охлаждает холодильную камеру до +4°С. После отключения компрессора воздух в холодильной камере нагревается и нагревает поверхность испарителя. Иней на испарителе тает и вода стекает в специальный поддон (лоток) или за пределы камеры.
                            Двухкомпрессорные

  В двухкомпрессорных холодильниках в одном  шкафу установлены отдельные агрегаты для каждой камеры. Они независимы друг от друга.

У каждого - свой терморегулятор. По сути это два однокамерных холодильника собраные в одном шкафу. Режимы работы включаются совершенно независимо.



  Холодильник с электромагнитными клапанами


  В холодильнике с электромагнитными клапанами предусмотрена двухконтурная система, где независимость работы каждого контура реализуется установкой специального клапана, который перекрывает подачу газа в испаритель холодильной камеры.

  Когда клапан закрывается - хладагент поступает в испаритель по другой капиллярной трубке впаяной в конденсатор агрегата.

  В результате хладагента подается меньше, испаритель холодильной камеры перестаёт обмерзать, т.к. уменьшилось количество охлаждающего вещества - жидкий фреон до него не доходит, выкипая в испарителе морозилки.

  Работа клапана зависит от показаний терморегулятора холодильной камеры. Это даёт возможность отдельно регулировать температуру в холодильной и морозильной камерах.

  Компрессор в таких холодильниках отключается в соответствии с показаниями термостата, установленного в морозильной камере. В холодильниках более сложной конструкции могут устанавливаться клапаны, перекрывающие поступление хладагента в испарители камер холодильника поочерёдно, позволяя регулировать температуру в каждой из камер по отдельности. В таких холодильниках управление работой клапанов и мотора-компрессора производит электронный блок. Температура в камерах считывается специальными датчиками, и на основании этой информации, а также на основании датчика температуры окружающей среды происходит регулирование температуры в камерах холодильника.

  В некоторых холодильниках устанавливают клапаны, которые перекрывают поступление газа в испарители камер холодильника поочерёдно.

Это позволяет регулировать температуру каждой камеры отдельно. В этом случае управляет работой клапанов и компрессора электронный блок.



holodilshchik.webnode.ru

Ремонт и замена клапана в холодильнике в Спб: цена

Территория обслуживания >

Вряд ли кто-то будет спорить с утверждением, что холодильник сегодня – это настолько необходимая вещь для обеспечения комфортного быта, что без него просто не обойтись. Мы воспринимаем, как само собой разумеющееся, что можно сохранять продукты длительное время после покупки или приготовления, и, кажется, начинаем замечать само существование холодильника лишь когда ему самому требуется помощь. Например, ремонт и замена клапана в холодильнике. Назначение клапана – распределять фреон между морозильной и основной камерой. Это актуально для однокомпрессорных холодильников, которых на рынке подавляющее большинство. Компрессор «следит» за тем, чтобы температура внутри морозилки и основной камеры находилась на заранее установленном уровне. И, как только достигается нужная температура в одной части холодильника, клапан направляет фреон в другую. Признаком того, что требуется заменить или отремонтировать клапан, прежде всего, может послужить перепад рабочих температур. Даже если был установлен определенный температурный режим, он не соблюдается. Температура «гуляет» в самых разных пределах. Нередко это сопровождается и нестабильной работой компрессора, который вынужден компенсировать все эти перепады за счет работы на повышенных оборотах или частого включения.

Само собой, рано или поздно это приведет к выходу дорогостоящего агрегата из строя. А потому медлить с ремонтом ни в коем случае не стоит. Но и к выбору мастера следует отнестись со всей ответственностью. Ведь устранять последствия некачественно проведенного ремонта зачастую бывает куда труднее и дороже, нежели сразу отремонтировать все так, как надо. Высококвалифицированные специалисты нашей компании обладают всеми необходимыми навыками и оборудованием для того, чтобы провести глубокую диагностику вашего холодильника и установить истинную причину неполадки. Кроме того, почти все холодильники, при условии своевременного обращения к нам, в тот же день возвращаются в строй и продолжают радовать своих хозяев прекрасной работой.

Да и цены в нашей компании – одни из самых низких во всем городе. Мы руководствуемся заранее утвержденным прейскурантом, а не формируем общую стоимость ремонта «на глазок». Скорость и качество, с которыми будут проведены все необходимые работы, вас приятно удивят. Также мы даем гарантию на все наши работы.

Цены на ремонт холодильников

Точную стоимость с учетом комплектующих вы можете узнать, позвонив по нашему телефону

Обслуживаемые марки

Наши преимущества

Типы холодильников

По числу камер:

По назначению:

Справочные материалы

Сколько стоит ремонт:
