Как сделать газовый холодильник на пропане своими руками

Достаточно длительная история развития холодильной техники отмечена появлением различных видов бытовых холодильников. Среди существующих конструкций можно найти бытовой абсорбционный аппарат – газовый холодильник.

Модели холодильников на газу делают как стационарными, так и мобильными. Их относительно простая конструкция не исключает возможности создать устройство своими руками.

Содержание статьи:

Устройство пропанового холодильника

Абсорбционный принцип работы – основа холодильной техники, которая могла бы работать на пропане.

Рассматривая газовый холодильник и принцип его работы, следует подчеркнуть: в абсорбционном холодильнике пропану отводится скромная функция газа-подогревателя. Главными же компонентами процесса абсорбции в конструкциях бытовых холодильников являются обычно аммиак и вода.

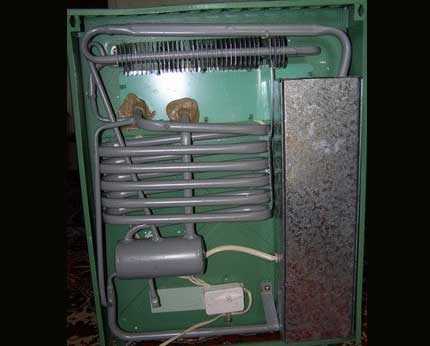

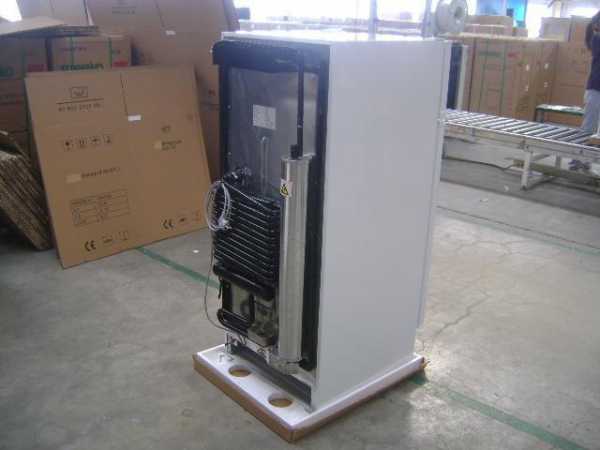

Так выглядит задняя стенка абсорбционного холодильника. Это одна из тех старых моделей аппаратов, которые подходят для модернизации – переустройства на газовое топливо вместо электрической энергии

Аммиак выступает в качестве хладагента, а вода исполняет роль вещества-поглотителя. Газовая модель в упрощённом виде содержит следующие технологические модули:

1. Газовый нагревательный модуль.
2. Генератор (точнее – кипятильник).
3. Конденсатор.
4. Абсорбер (поглотитель).
5. Испаритель.

Газовым нагревателем осуществляется подогрев содержимого генератора. Модуль генератора предназначен для получения парообразного аммиака и подачи слабого аммиачного раствора в область абсорбера. Конденсаторный модуль служит для охлаждения паров аммиака до температуры конденсации. А модуль под названием «абсорбер», выполняет функции поглотителя аммиака. Испаритель газового холодильника служит генератором холода.

Принцип работы холодильника на газу

Технологический цикл охлаждения начинается с подогрева газовой горелкой концентрированного водоаммиачного раствора. За счёт более низкой температуры кипения аммиака это вещество вскипает быстрее воды. Начинается процесс образования концентрированных паров хладагента, которые поступают в конденсатор.

Здесь аммиачный пар конденсируется, и уже жидкий аммиак устремляется к испарителю, где за счёт отбора тепла от продуктов вскипает, образуя парожидкостную смесь.

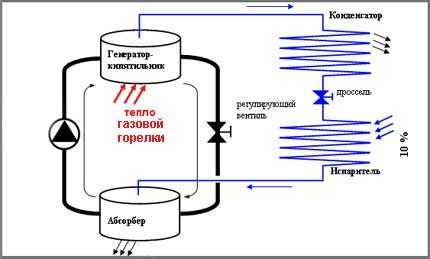

Структурная схема, показывающая принцип работы абсорбционного аппарата охлаждения. В качестве нагревателя генератора здесь используется газовая горелка. Однако, по сути, нагреватель может быть практически любого типа

Схемой абсорбционного холодильника предусматривается также работа устройства, которое носит название «дефлегматор». Этот модуль установлен на выходе из кипятильника и предназначен для получения слабого водоаммиачного раствора в процессе частичной конденсации насыщенных паров. Этот слабый раствор собирается в абсорбере. Туда же направляется насыщенная парожидкостная аммиачная смесь из испарителя, где абсорбируется. Далее цикл повторяется.

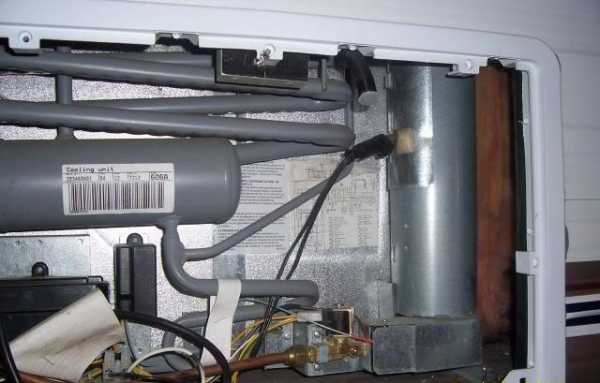

Холодильник абсорбционный, подготовленный под модернизацию. Здесь демонтирована защитная металлическая панель, убран теплоизолятор (слой минеральной ваты), удалён электронагреватель. Осталась лишь гильза на трубке сифона

Большая часть абсорбционных бытовых холодильников оснащаются электрическими нагревателями. Например, из таких моделей можно отметить холодильники «Садко», «Морозко» и другие.

Но электрический нагреватель вполне допустимо заменить любым другим источником тепла, включая пропановую горелку, радиатор отопления и даже дым печной трубы. Поэтому отмеченные модели абсорбционной техники теоретически вполне допустимо использовать под создание своими руками холодильника на газу, функционирующего в постоянном режиме.

Как сделать газовый холодильник

Относительно несложным способом изготовления газового холодильника, как уже отмечалось, видится использование в качестве основы отработавшего свой срок абсорбционного аппарата. Чтобы довести до «ума» ту же модель «Садко» или «Морозко», достаточно исключить из конструкции установленные в системе электрические нагреватели.

Вместо демонтированных нагревательных элементов потребуется внедрить газовый подогрев, установив в конструкцию теплообменник и пропановую горелку.

Теоретически исполнимая идея газификации абсорбционного аппарата, ранее действующего от нагрева электрическим нагревателем. Таким видится прямое подключение газовой горелки

Удачно подходит для создания мобильного аппарата модель абсорбционного холодильника «Морозко» четвёртого выпуска серии АШ-30. Габариты корпуса этой конструкции 450 х 400 х 405 мм, вес не более 15 кг.

Температура морозильной камеры при работе конструкции на полную мощность вполне может достичь 10-12 градусов со знаком минус. Не зря среди умельцев-конструкторов родилась идея переделать электрический подогрев, заменив его пропановой грелкой.

Однако затея с газовым холодильником сомнительная, и в подтверждение этому есть целый ряд причин. Так, абсорбционный процесс требует почти вдвое больше времени на генерацию холода, чем обычный компрессионный холодильник.

С точки зрения экономии, конструкция видится не совсем рациональной, учитывая сколько потребуется затратить газа на получение 1°С минусовой температуры для самодельного варианта. Тем не менее, конструкторский интерес относительно возможности реализации идеи достаточно высок.

Пошаговый процесс переделки «Садко»

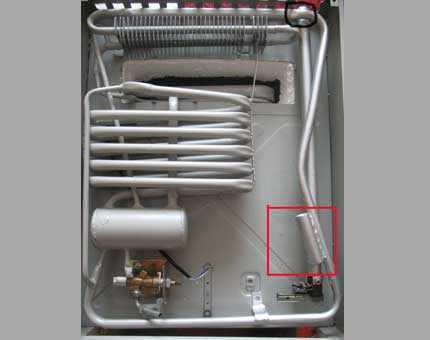

Электрические нагревательные элементы холодильника «Садко» расположены на трубке сифона. Этот элемент конструкции (сифон) находится в нижней части задней стенки аппарата. Область сифона закрыта металлическим кожухом, под которым находится слой теплоизолятора (минеральная вата).

Здесь показан процесс вскрытия защитной металлической панели на задней стенке абсорбционного холодильника. Как видно, под панелью и слоем теплоизолятора находится электронагреватель, который требуется демонтировать

Изначально конструктору-любителю потребуется выполнить следующие действия:

1. Поместить холодильник в удобное для работы место.
2. Демонтировать защитный кожух на задней стенке.
3. Удалить теплоизоляционный материал.
4. Снять нагревательные элементы с трубки сифона.

Следует учитывать, что доработка своими руками здесь сопряжена с некоторым риском. Система абсорбционного холодильника заполнена аммиаком и водородом под давлением до 2 атм. Неаккуратный демонтаж деталей системы и электрических нагревателей может привести к разгерметизации системы, что опасно для здоровья. Необходимо проявлять осторожность.

Следующий шаг конструктора-любителя заключается в установке системы нагрева, действующей на пропане. То есть необходимо в области трубки сифона смонтировать модуль, которым бы осуществлялся подогрев в результате сжигания газа. Нагревать трубку открытым пламенем недопустимо.

Значит, потребуется изготовить теплообменник. Это может быть, к примеру, массивный брусок меди, внутрь которого встроена газовая горелка.

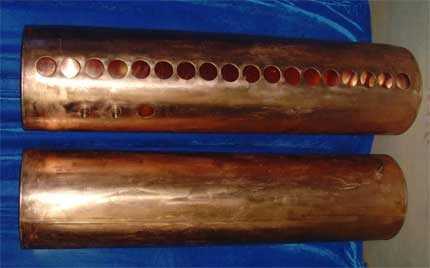

Вариант изготовления теплообменных модулей под внутреннее размещение газовой горелки. Такой модуль закрепляется плотно к трубке сифона холодильника вместо демонтированного электронагревателя

Изготовление системы подогрева газом в обязательном порядке предусматривает организацию комплекса защиты от перегрева. Рабочий диапазон температуры нагрева сифона холодильника «Садко» составляет 50 — 175°С. Исходя из этих значений, следует рассмотреть схему включения и отключения подачи газа при нагреве.

Для схемы с электронагревателями в абсорбционных холодильниках применяется терморегулятор серии Т-120. Но этот прибор регулирует работу нагревателей с учётом температуры испарителя.

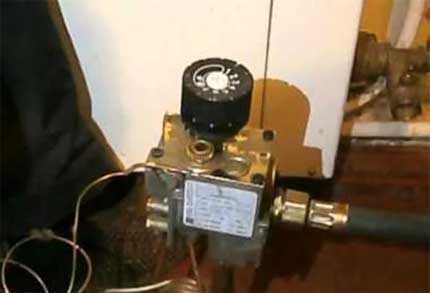

Регулятор пламени газовой горелки, который может быть внедрён в конструкцию модуля нагрева от газа. Это лишь один из нескольких приборов автоматики, которыми потребуется оснастить газовый холодильник

Газовая горелка вместе с устройством автоматического управления – это несколько иная система. Если холодильник на пропане делается с учётом долгосрочного применения, автоматику придётся делать полноценную. То есть, к примеру, контролировать не только температуру нагрева теплообменника, но также вести контроль пламени и отслеживать давление газа. Нельзя забывать и о системе запала.

Примеры сборки самоделки

Примеров самодельных конструкций абсорбционных холодильников на газу, которые бы отметились долгосрочной эксплуатацией, отыскать не удалось. Встречаются лишь экспериментальные варианты, зачастую начатые, но не доведённые до завершения. Есть также примеры сборки, когда холодильник на газу собирался своими руками по упрощённой методике.

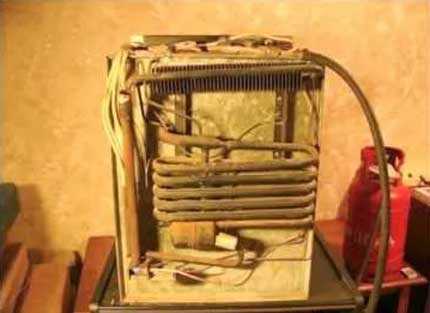

Одна из успешно начатых самодельных конструкций холодильника на пропане, но так и не доведенная «до ума». Подобных «самопальных» изделий на просторах инета можно встретить в достаточном количестве

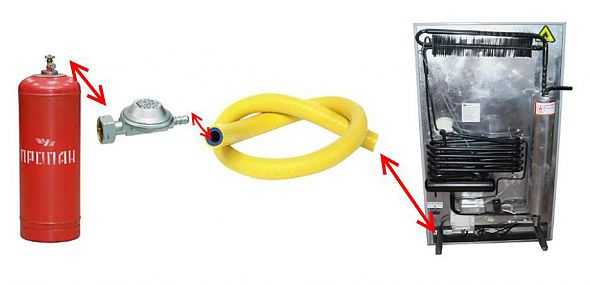

При упрощённом варианте сборки применялся пропановый баллон, выход которого соединяли шлангом напрямую с горелкой прямого действия. Горелка закреплялась на шасси абсорбционного холодильника, а рабочее сопло направлялось непосредственно на трубку сифона. Поджиг горелки делали вручную. Так же, без какой-либо автоматики, чисто методом «пробы на ощупь», выполнялся контроль температуры нагрева сифона.

Итоги неутешительны. За время работы ручной нагревающей газовой установки в течение 12 часов внутри морозильной камеры была получена максимальная температура нижнего порога – не ниже плюс 3 градусов.

Таким образом, испытания абсорбционного  холодильника на пропане, сделанного своими руками по упрощённой схеме, показали крайне низкую эффективность газового аппарата. Более того, судя по расходу газа, этот вариант получения холода («Садко-Г») неоправданно затратный.

Альтернатива самодельной конструкции

Смысл сборки газовой конструкции теряется ещё и потому, что старых заводских конструкций подобного рода в бытовом исполнении практически нет. Газовая холодильная техника с абсорбером (российского производства) – это в основе своей установки промышленного назначения, крупногабаритные, тяжеловесные, оснащённые сложным газовым оборудованием.

Пример промышленной абсорбционной газовой установки. При относительно небольшом потреблении газа (в промышленном учёте) этот абсорбционный холодильник показывает высокую эффективность работы

Поэтому более привлекательной рассматривается альтернатива для самодельной газовой холодильной техники. Это современные мобильные компактные системы охлаждения из серии термических контейнеров и похожих разработок. Любая из подобных систем закрывает ту потребность в холоде, которая обременяет любителей выездов на природу.

Именно с целью охлаждения и хранения продуктов в условиях отдыха на природе люди пытаются собирать своими руками холодильники на газу. Ассортимент современной мобильной холодильной техники огромен

Цена на аппараты вполне подходящая. Скорее всего, покупка, допустим, холодильника марки «Comfort», обойдётся суммой в несколько раз меньшей, чем затраты на модернизацию старой абсорбционной системы.

При этом по техническим характеристикам современное компактное холодильное оборудование фактически сравнимо с теми же параметрами «Садко». А температурный диапазон выглядит более привлекательным (до -18ºС).

Более чем удачная альтернатива самодельным конструкциям газовых холодильников. Удобный, мобильный, компактный аппарат Waeco-Dometic Combicool, функционирующий от трёх различных источников тепла

Наконец, есть возможность купить реально действующий на пропане промышленный холодильник импортного производства. Наглядный пример – универсальный аппарат немецкого производителя, выпускаемый под маркой «Waeco-Dometic Combicool».

Конструкция мобильного холодильника обеспечивает получение холода при работе от одного из трёх источников энергии, в том числе и от баллона с газом.

Выводы и полезное видео по теме

Преимущества и недостатки мобильного холодильника, который может работать и от электричества, и на газу:

Краткий видеообзор автохолодильника марки Dometik:

Выводы из всей истории с конструированием «бесплатной» во всех отношениях холодильной техники вытекают однозначные. Единственная причина сборки газового холодильника своими силами – это желание сделать чего-нибудь самостоятельно. Нередко удовольствие от собственных успехов перекрывает любые инновации мирового масштаба. Однако современные заводские модели надежнее и безопаснее.

sovet-ingenera.com

Холодильник на пропане. Как работает.

Наверняка немногие знают, что холодильники, работающие на пропане, существуют уже очень давно. Например, компания Electrolux производит такие модели с 1925 года. Модели холодильников торговой марки Servel находится в производстве и по сей день.

Несмотря на то, что эту технологию начали использовать с 1925 года, она претерпела многочисленные усовершенствования за это время, и в результате эффективность пропанового холодильника, наряду с увеличением параметров безопасности, значительно возросла.

Что такое холодильник на пропане

Пропановый холодильник имеет несколько важных отличий от стандартного. По названию можно догадаться, что при эксплуатации такого холодильника используется жидкий газ пропан. В остальном он работает таким же образом, как и стандартный. Следует отметить, что, поскольку они работают на пропане, то для дополнительной безопасности, в них почти нет движущихся частей.

Вот детали, которые позволяют работать таким холодильникам:

• Генератор
• Конденсатор
• Испаритель
• Сепаратор
• Амортизатор

Как охлаждает холодильник на пропане

Пропановый холодильник имеет горелку, которая в свою очередь нагревает генератор. Как только генератор достигает нужной температуры, он приводит смесь аммиака и воды к кипению. Нагретая жидкость проходит через трубки в блок сепаратора. Так как аммиак и вода имеют разный вес, они легко отделяются и аммиак, охлаждаясь с помощью конденсатора, преобразуется в жидкую форму. Вода остается, чтобы процесс продолжался. Как только аммиак переходит в жидкое состояние, то при смешении со сжатым водородом, сильно охлаждает его.

Пропановые холодильники имеют способность функционировать без электричества. Единственным требованием данного вида холодильного оборудования для работы на аммиачно-водяной смеси — постоянный источник нагрева.

Так как наличие электричества не обязательно, это делает такие холодильники идеальным выбором для жилых автофургонов и любителей отдыха на свежем воздухе. Пропановый холодильник отлично подойдет и для дачи, особенно если у вас перебои с электроснабжением или недостаточное напряжение в сети.

Видео — холодильник на пропане

Давайте посмотрим правде в глаза: когда вы едете в путешествие, не всегда в пути есть источник электроэнергии. А пропановые холодильники сохраняют жизнеспособность в таких условиях и, возможно, мы становимся свидетелями их второго рождения на рынке.

crio.pro

Как сделать газовый холодильник на пропане своими руками |

Достаточно длительная история развития холодильной техники отмечена появлением различных видов бытовых холодильников. Среди существующих конструкций можно найти бытовой абсорбционный аппарат – газовый холодильник.

Модели холодильников на газу делают как стационарными, так и мобильными. Их относительно простая конструкция не исключает возможности создать устройство своими руками.

Абсорбционный принцип работы – основа холодильной техники, которая могла бы работать на пропане.

Рассматривая газовый холодильник и принцип его работы, следует подчеркнуть: в абсорбционном холодильнике пропану отводится скромная функция газа-подогревателя. Главными же компонентами процесса абсорбции в конструкциях бытовых холодильников являются обычно аммиак и вода.

Аммиак выступает в качестве хладагента, а вода исполняет роль вещества-поглотителя. Газовая модель в упрощённом виде содержит следующие технологические модули:

1. Газовый нагревательный модуль.
2. Генератор (точнее – кипятильник).
3. Конденсатор.
4. Абсорбер (поглотитель).
5. Испаритель.

Газовым нагревателем осуществляется подогрев содержимого генератора. Модуль генератора предназначен для получения парообразного аммиака и подачи слабого аммиачного раствора в область абсорбера. Конденсаторный модуль служит для охлаждения паров аммиака до температуры конденсации. А модуль под названием «абсорбер», выполняет функции поглотителя аммиака. Испаритель газового холодильника служит генератором холода.

Технологический цикл охлаждения начинается с подогрева газовой горелкой концентрированного водоаммиачного раствора. За счёт более низкой температуры кипения аммиака это вещество вскипает быстрее воды. Начинается процесс образования концентрированных паров хладагента, которые поступают в конденсатор.

Здесь аммиачный пар конденсируется, и уже жидкий аммиак устремляется к испарителю, где за счёт отбора тепла от продуктов вскипает, образуя парожидкостную смесь.

Схемой абсорбционного холодильника предусматривается также работа устройства, которое носит название «дефлегматор». Этот модуль установлен на выходе из кипятильника и предназначен для получения слабого водоаммиачного раствора в процессе частичной конденсации насыщенных паров. Этот слабый раствор собирается в абсорбере. Туда же направляется насыщенная парожидкостная аммиачная смесь из испарителя, где абсорбируется. Далее цикл повторяется.

Большая часть абсорбционных бытовых холодильников оснащаются электрическими нагревателями. Например, из таких моделей можно отметить холодильники «Садко», «Морозко» и другие.

Но электрический нагреватель вполне допустимо заменить любым другим источником тепла, включая пропановую горелку, радиатор отопления и даже дым печной трубы. Поэтому отмеченные модели абсорбционной техники теоретически вполне допустимо использовать под создание своими руками холодильника на газу, функционирующего в постоянном режиме.

Относительно несложным способом изготовления газового холодильника, как уже отмечалось, видится использование в качестве основы отработавшего свой срок абсорбционного аппарата. Чтобы довести до «ума» ту же модель «Садко» или «Морозко», достаточно исключить из конструкции установленные в системе электрические нагреватели.

Вместо демонтированных нагревательных элементов потребуется внедрить газовый подогрев, установив в конструкцию теплообменник и пропановую горелку.

Удачно подходит для создания мобильного аппарата модель абсорбционного холодильника «Морозко» четвёртого выпуска серии АШ-30. Габариты корпуса этой конструкции 450 х 400 х 405 мм, вес не более 15 кг.

Температура морозильной камеры при работе конструкции на полную мощность вполне может достичь 10-12 градусов со знаком минус. Не зря среди умельцев-конструкторов родилась идея переделать электрический подогрев, заменив его пропановой грелкой.

Однако затея с газовым холодильником сомнительная, и в подтверждение этому есть целый ряд причин. Так, абсорбционный процесс требует почти вдвое больше времени на генерацию холода, чем обычный компрессионный холодильник.

С точки зрения экономии, конструкция видится не совсем рациональной, учитывая сколько потребуется затратить газа на получение 1°С минусовой температуры для самодельного варианта. Тем не менее, конструкторский интерес относительно возможности реализации идеи достаточно высок.

Электрические нагревательные элементы холодильника «Садко» расположены на трубке сифона. Этот элемент конструкции (сифон) находится в нижней части задней стенки аппарата. Область сифона закрыта металлическим кожухом, под которым находится слой теплоизолятора (минеральная вата).

Изначально конструктору-любителю потребуется выполнить следующие действия:

1. Поместить холодильник в удобное для работы место.
2. Демонтировать защитный кожух на задней стенке.
3. Удалить теплоизоляционный материал.
4. Снять нагревательные элементы с трубки сифона.

Следует учитывать, что доработка своими руками здесь сопряжена с некоторым риском. Система абсорбционного холодильника заполнена аммиаком и водородом под давлением до 2 атм. Неаккуратный демонтаж деталей системы и электрических нагревателей может привести к разгерметизации системы, что опасно для здоровья. Необходимо проявлять осторожность.

Следующий шаг конструктора-любителя заключается в установке системы нагрева, действующей на пропане. То есть необходимо в области трубки сифона смонтировать модуль, которым бы осуществлялся подогрев в результате сжигания газа. Нагревать трубку открытым пламенем недопустимо.

Значит, потребуется изготовить теплообменник. Это может быть, к примеру, массивный брусок меди, внутрь которого встроена газовая горелка.

Изготовление системы подогрева газом в обязательном порядке предусматривает организацию комплекса защиты от перегрева. Рабочий диапазон температуры нагрева сифона холодильника «Садко» составляет 50 — 175°С. Исходя из этих значений, следует рассмотреть схему включения и отключения подачи газа при нагреве.

Для схемы с электронагревателями в абсорбционных холодильниках применяется терморегулятор серии Т-120. Но этот прибор регулирует работу нагревателей с учётом температуры испарителя.

Газовая горелка вместе с устройством автоматического управления – это несколько иная система. Если холодильник на пропане делается с учётом долгосрочного применения, автоматику придётся делать полноценную. То есть, к примеру, контролировать не только температуру нагрева теплообменника, но также вести контроль пламени и отслеживать давление газа. Нельзя забывать и о системе запала.

Примеров самодельных конструкций абсорбционных холодильников на газу, которые бы отметились долгосрочной эксплуатацией, отыскать не удалось. Встречаются лишь экспериментальные варианты, зачастую начатые, но не доведённые до завершения. Есть также примеры сборки, когда холодильник на газу собирался своими руками по упрощённой методике.

При упрощённом варианте сборки применялся пропановый баллон, выход которого соединяли шлангом напрямую с горелкой прямого действия. Горелка закреплялась на шасси абсорбционного холодильника, а рабочее сопло направлялось непосредственно на трубку сифона. Поджиг горелки делали вручную. Так же, без какой-либо автоматики, чисто методом «пробы на ощупь», выполнялся контроль температуры нагрева сифона.

Итоги неутешительны. За время работы ручной нагревающей газовой установки в течение 12 часов внутри морозильной камеры была получена максимальная температура нижнего порога – не ниже плюс 3 градусов.

Таким образом, испытания абсорбционного холодильника на пропане, сделанного своими руками по упрощённой схеме, показали крайне низкую эффективность газового аппарата. Более того, судя по расходу газа, этот вариант получения холода («Садко-Г») неоправданно затратный.

Смысл сборки газовой конструкции теряется ещё и потому, что старых заводских конструкций подобного рода в бытовом исполнении практически нет. Газовая холодильная техника с абсорбером (российского производства) – это в основе своей установки промышленного назначения, крупногабаритные, тяжеловесные, оснащённые сложным газовым оборудованием.

Поэтому более привлекательной рассматривается альтернатива для самодельной газовой холодильной техники. Это современные мобильные компактные системы охлаждения из серии термических контейнеров и похожих разработок. Любая из подобных систем закрывает ту потребность в холоде, которая обременяет любителей выездов на природу.

Цена на аппараты вполне подходящая. Скорее всего, покупка, допустим, холодильника марки «Comfort», обойдётся суммой в несколько раз меньшей, чем затраты на модернизацию старой абсорбционной системы.

При этом по техническим характеристикам современное компактное холодильное оборудование фактически сравнимо с теми же параметрами «Садко». А температурный диапазон выглядит более привлекательным (до -18ºС).

Наконец, есть возможность купить реально действующий на пропане промышленный холодильник импортного производства. Наглядный пример – универсальный аппарат немецкого производителя, выпускаемый под маркой «Waeco-Dometic Combicool».

Конструкция мобильного холодильника обеспечивает получение холода при работе от одного из трёх источников энергии, в том числе и от баллона с газом.

Преимущества и недостатки мобильного холодильника, который может работать и от электричества, и на газу:

Краткий видеообзор автохолодильника марки Dometik:

Выводы из всей истории с конструированием «бесплатной» во всех отношениях холодильной техники вытекают однозначные. Единственная причина сборки газового холодильника своими силами – это желание сделать чего-нибудь самостоятельно. Нередко удовольствие от собственных успехов перекрывает любые инновации мирового масштаба. Однако современные заводские модели надежнее и безопаснее.

bez-tebya.ru

Абсорбционный холодильник на газу: принцип работы, расход газа

Сегодня не существует дома, где бы не было холодильника. Электрические агрегаты, работающие от сети, удобны в эксплуатации, экономичны, обладают типовыми габаритами. Но если учесть относительно невысокую стоимость природного газа, то очень привлекательной альтернативой электрическим приборам может стать холодильник на газу. Данное оборудование способно долгое время работать автономно. Это хорошее решения для дачи, автомобиля, кафе, ресторанов на автомобильных трассах и других объектах.

Габариты и объемы, поддерживаемые температуры

Газовый холодильник в зависимости от модели может иметь разные размеры – на рынке представлены компактные изделия объемом до 33 л, а также стандартные напольные образцы с полезным объемом до 100 л. Также есть и более крупные модели. Что касается разницы температурных показателей, то она достигает 30 градусов. Так, холодильник на газу даже летом способен поддерживать внутри температуру ниже 0 градусов. Эти решения можно использовать для заморозки продукции – многие устройства укомплектованы морозильной камерой. Данное оборудование относят скорее к бытовым приборам. Их можно приобрести в любых магазинах, где продают бытовую технику.

Особенности данных холодильных агрегатов

Газовый холодильник отличается невероятной надежностью. Большим преимуществом такого оборудования считается полное отсутствие каких-либо движущихся частей. Это практически до нуля снижает риски поломок. Из-за данной особенности цены на устройства такого класса немного выше, чем на электрические холодильники. Но такое приобретение очень выгодно и обязательно окупится за счет высокой надежности и огромного срока эксплуатации. Работа этого оборудования ничем не отличается от функционирования обыкновенных бытовых агрегатов. В них также поддерживаются температуры от 2 до 4 градусов, однако энергию прибору обеспечивает баллон пропана.

Принцип работы

Алгоритм работы заключается в том, что хладагент испаряется за счет низкой температуры кипения. Специальное густое вещество, как и носитель данного состава, в емкости нагревается до определенной температуры. Затем пары попадают в конденсатор, где в виде жидкости отправляются в испаряющий блок. В этом блоке они вновь закипают, но только уже при отрицательных температурах. Затем они забирают лишнее тепло из холодильника. Так работает абсорбционный холодильник. Принцип работы этого агрегата основан на соединении или объединении носителей и движении вещества в специальном генераторе. Дальше весь процесс повторяется.

Где установить газовый агрегат?

Место установки выбирают по тому же принципу, что и для печей или духовок. Важно помнить, что хладагент нагревается – для этого применяется газовая горелка. Она должна быть надежно защищена. Тогда процесс горения проходит более правильно, и эффективнее будет работать сам холодильник. Не рекомендуется размещать изделие рядом с легковоспламеняющимися приборами и под воздействием на горелку прямых солнечных лучей.

Автомобильный газовый холодильник

Техника данного класса очень удобна не только в условиях дачного домика или отдыха на природе вдали от электричества. Данное решение является актуальным для водителей-дальнобойщиков. Они находятся в пути достаточно долго, и им необходимо сохранять продукты свежими. Именно для дальнобойщиков и других водителей создан автомобильный вариант. Среди преимуществ такого мобильного решения – полное отсутствие необходимости в электричестве. Это помогает сберечь заряд аккумулятора. Для работы необходим только баллон пропана. Расход газа очень низкий, сама работа холодильника полностью беззвучна. Это позволяет эксплуатировать оборудование не только в авто, но и в других местах, где нужна тишина. Можно взять такой холодильник даже в поход. Недостаток у этого класса агрегатов только один – они не могут выдавать такую же мощность, как их старшие братья. Они отличаются более низкой производительностью. Здесь сказываются компактные размеры и мобильность – это походный вариант. Впервые абсорбционные холодильники появились лишь в конце прошлого столетия, но они сразу вызвали положительные отзывы всех тех, кто ими пользовался. Несмотря на то что некоторым кажется небезопасной эксплуатация такого газового оборудования, многие с радостью пользуются всеми преимуществами агрегатов. Существует большое количество холодильников для автомобилей, но одни работают от электричества, другие шумят, третьи отличаются слабой эффективностью. Холодильник на газу лишен всех этих недостатков.

Недостатки газового холодильного оборудования

При всем множестве достоинств и преимуществ, это оборудование имеет и весомые недостатки. При выборе на них обязательно нужно обратить внимание. Сказывается более низкая эффективность – получить в этих агрегатах глубокую заморозку не получится. Дело в том, что хладагенты для пропановых холодильников отличаются высокой температурой кипения в условиях атмосферного давления. Среднестатистический холодильник такого типа может сгенерировать температуру до -6 градусов. Наиболее популярный хладагент – это аммиак, а в качестве разбавителя применяют обычную воду. Внутри каналов устройства находится крепкий раствор нашатырного спирта. Иногда случаются его утечки при поломках. Это не лучшим образом сказывается на окружающей среде. Но такие поломки – большая редкость.

Когда и как ремонтировать?

Ничто не может служить вечно без сбоев и различных неприятностей. Холодильник на газу ремонтировать самостоятельно не стоит – это может быть опасно для жизни и здоровья. Пропан – это горючий газ. Что касается ремонта в специализированных сервисах, то это довольно дорого. Проводить любые ремонтные работы лучше всего в проветриваемых помещениях, поскольку часто причина неисправности кроется в утечках газа или проблемах с баллоном. Поставить такой диагноз можно простым подключением аппарата к электрической сети – если прибор заработал, тогда проблемы нужно искать именно с газом. Часто случаются неисправности в работе горелки. Эту проблему можно исправить своими руками или же заменить горелку на новую. Бывают ситуации, когда не спасает даже ремонт. Обычно эти неполадки связаны с нагревательной системой – отремонтировать ее практически не представляется возможным. В этом случае поможет полная замена элемента. При поломке термосифона ремонт также бесполезен. Еще одна популярная проблема – некачественный хладагент. Владельцы обнаруживают данный дефект очень поздно и редко. Проявляется данная неприятность в незначительном росте температуры. Данный эффект легко списать на летний зной и повышенные температуры. Здесь необходима полная замена. Чаще всего из строя выходит герметическая система. Это связано с износом соединений. В них появляются протечки, что ухудшает эффективность хладагента. Когда дело дойдет до самих труб, возможны полные утечки, что сделает работу холодильника неэффективной.

Производители

Производителей данного оборудования не так уж и много. Известных в России только два. Это компания Exmork и Vitrifrigo.

Exmork

Компания занимается производством абсорбционных холодильников, способных работать без электричества. Оборудование подключается к газу так, как и духовка. В зависимости от модели 50-литрового баллона хватит на срок от 30 до 60 дней. Что касается температур, то они варьируются от +3 до +5 градусов в отделении холодильника и от -15 в морозильной камере. Расход газа составляет от 12 грамм в час. Важное преимущество, о котором говорят специалисты Exmork, – холодильник автоматически отключит газ, если потухнет пламя. Также агрегат может работать и от электричества. Внутри имеется освещение – светодиодные лампы функционируют от батарей. Одного комплекта хватит на 6 и более месяцев.

Vitrifrigo

Это газовое оборудование еще не слишком популярно в России. Компания производит модели от 40 до 150 л. Данное оборудование позволяет легко обустроить кухню на даче или в доме. Есть модели для автомобилей. Техника может функционировать на пропане, от сети 12 или 220 В.

Заключение

Холодильник на пропане – это хороший выбор в качестве мобильного оборудования. В квартире или доме, где люди живут постоянно, такой прибор не будет целесообразным – есть недостатки, которые компрессионные холодильники перекрывают. Но для любителей туризма, автомобилистов, дальнобойщиков данный агрегат незаменим.

fb.ru

Как работает холодильник от газа в доме на колесах? — Retrailer

Существует целый вид холодильников (как автомобильных так и бытовых) носящий название абсорбционные холодильники. Абсорбция – это процесс поглощения паров хладагента, которые образовались в испарителе, твердым или жидким поглотителем (в нашем случае поглотитель – это вода). Хладагентом в абсорбционных холодильниках служит аммиак. Иными словами, водой поглощаются пары аммиака и образую водно-аммиачный раствор. Внутри холодильной камеры расположен сам испаритель, а холодильный агрегат на задней стенке холодильника. Природный газ в этом холодильнике служит лишь для нагрева водно-аммиачного раствора в генераторе (кипятильнике) до температуры кипения. Температура кипения аммиака (t_кип −33,35 °C) значительно ниже температуры кипения воды и в процессе выпаривания раствора из кипятильника концентрированные пары аммиака с небольшим количеством воды выходят в конденсатор.

Высококонцентрированный жидкий аммиак из конденсатора поступает в испаритель, где кипит при отрицательной температуре, охлаждая пластины испарителя. Таким образом осуществляется охлаждение холодильной и морозильной камеры внутри холодильника.
Слабый раствор из кипятильника стекает в абсорбер, где охлаждается окружающей средой до начала температуры абсорбции. Выходящие из испарителя пары аммиака так же поступают в абсорбер навстречу охлажденному слабо концентрированному раствору. В абсорбере происходит процесс поглощения (абсорбции) паров аммиака слабым раствором. При этом выделяется некоторое количество теплоты, котороя отводится в окружающую среду, посредством вентиляционных решеток в стене кемпера за холодильником.

К слову, в зимний сезон эти решетки можно закрыть специальными заглушками либо просто заклеить скотчем и тем самым не только перекрыть приток холодного воздуха в автодом, но и обрести помощника для вашей Truma.

Абсорбционный цикл

Образовавшийся в абсорбере концентрированный водо-аммиачный раствор подается термонасосом в генератор (кипятильник). Циркуляция водно-аммиачного раствора происходит непрерывно, пока обогреваются кипятильник и термонасос. Таким образом в абсорбционных холодильниках роль всасывающей части механического компрессора выполняет абсорбер, а нагнетательной части – термонасос.

Итак, подведем итог. Холодильный агрегат состоит из нескольких основных частей:
Генератор (кипятильник). Вырабатывает аммиачный пар и поднимает слабый раствор на высоту слива в абсорбер.
Конденсатор. Конденсирует пары аммиака, делая пар высококонцентрированным.
Нагреватель. Производит нагрев водно-аммиачного раствора в генераторе.
Абсорбер. Там, где пары аммиака поглощаются водой (абсорбция).
Испаритель. Испаряет жидкий аммиак с отводом тепла.

Все элементы соединены друг с другом бесшовными трубами по средством газовой сварки.

Нагреватель абсорбера может работать как от электричества, так и от любого вида горючего топлива: бензина, газа или на худой конец дров (в Африке даже применяются холодильники работающие от тепла солнца!). Суть при этом не меняется. Важно, что происходит нагрев водно-аммиачного раствора (и не важно с помощью чего) и циркуляция его в холодильном агрегате. Постоянное испарение аммиака из раствора и последующее его растворения в воде и обеспечивает отвод тепла из холодильной камеры, а именно прямое назначение холодильника-охлаждать ваши продукты!

Газовый холодильник

Холодильники, устанавливаемые в дома на колесах могут работать как от пропана (природного газа) так и электричества, напряжением в 12В/220В.

retrailer.ru

Про холодильник на газу, важный нюанс! — DRIVE2

Для установки в жилой модуль был куплен холодильник, работающий от трех источников — ГАЗ, 12V, 220V.

Полный размер

общий вид

Полный размер

отличительная особенность-наличие морозильной камеры

Для нас самое главное чтоб он работал на ГАЗу(пропан-бутан)

Полный размер

переключатель режимов

Как все нормальные люди пред выбором варианта установки мы прочли инструкцию и не один раз! Место под него было спроектировано и все вроде отлично. Холодос пришел, мы его открыли, проверили размеры, диаметр входного патрубка под газ и отложили на дальнюю полку.
Затем начали собирать вокруг него шкафы и перед этим решили произвести пробный пуск.
Планировался вариант установки А

Полный размер

фото с инструкции

И каково было наше удивление, когда через час работы холодильника мы поняли, что находиться внутри замкнутого пространства с работающим им невозможно! Во первых продукты сгорания газа переполнили модуль, дышать нечем да еще и жара! Ни где, ни в инструкции, ни на просторах интернета я не натыкался на необходимость, причем прям обязательную необходимость делать выхлоп на улицу от газового холодильника!
Благо в нашем случае еще можно было все исправить и мы провели его на улицу.

Полный размер

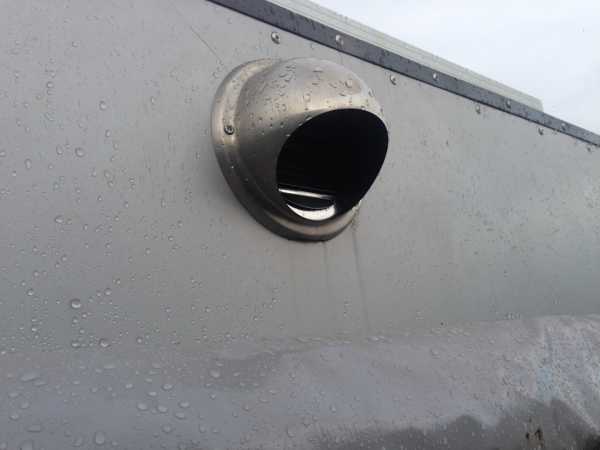

так выглядит снаружи

К сожалению фото процесса прокладки выхлопа не сохранились, телефон тупанул…

Полный размер

внутри короба протянута нержавеющая гофра

Хотелось бы отметить еще один очень важный нюанс — пьезоэлемент имеет свой собственный конденсатор, который имеет свою емкость и в один прекрасный момент поджиг перестает работать, а зарядить этот кондер можно только с помощью 220V — тем самым холодильник обязательно должен иметь возможность подключения к 220V!

Полный размер

Панель регулировки температуры и запуска на газу

В завершении фото водички в ленту!

Полный размер

давление в системе 2,5 bar

www.drive2.ru

Сообщества › Сделай Сам › Блог › Заправка холодильника без фреона и спец. инструмента.

Стоял у меня на работе холодильник, года полтора, без фреона. Мне он не нужен был, пришли механики и попросили меня отдать его им, а заодно и отремонтировать.
Из инструмента есть только то, чем они производят ремонт автомобилей. Подумал я минут десять и решил попробовать.

Полный размер

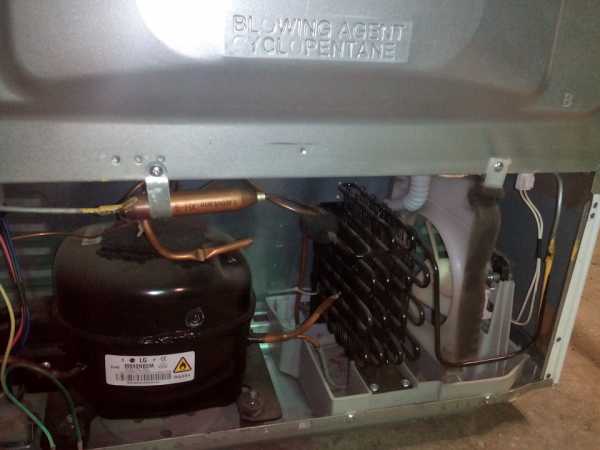

Хладагент R600 (изобутан)

Нашел на складе баллончик газа для горелок “Следопыт”, состав: пропан, бутан, изобутан. Получается смесь R290 и R600, мне подходит)).

Полный размер

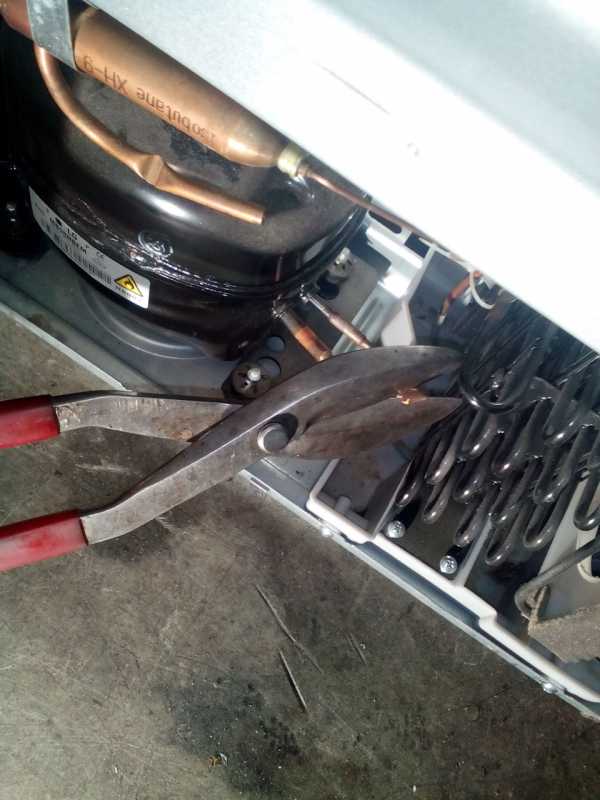

Т.к. трубореза у меня нет, срезал пережатый конец заправочной трубки ножницами по металлу, после чего сжав конец трубки по торцам пассатижами, открыл трубку.

Теперь необходимо найти место утечки фреона. Для этого опрессовываем систему сжатым воздухом, при помощи компрессора.

Полный размер

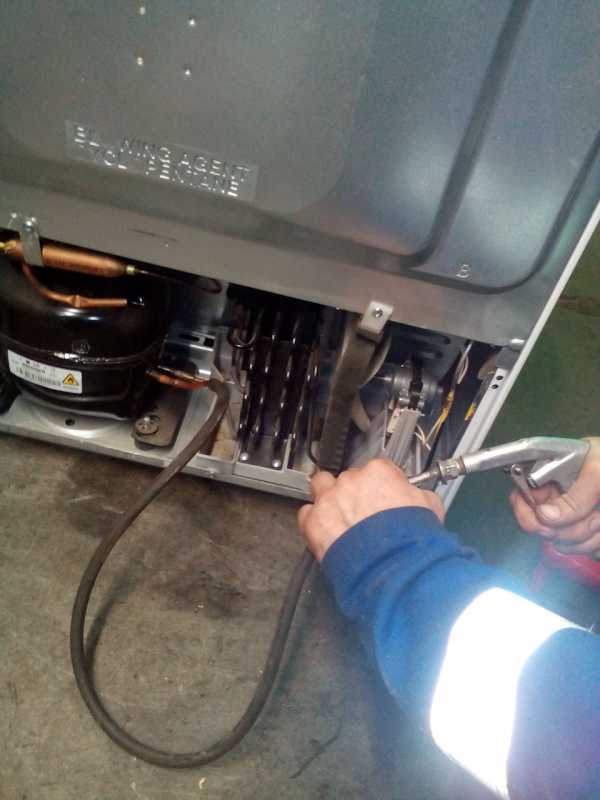

На трубку натянул шланг, затянул хомутом, и продувочным пистолетом накачал в систему воздух, давлением 10 bar.

Полный размер

Развел мыльной водички, промазал все видимые трубки, результатов нет

Скорее всего, утечка в трубке обогрева двери, эта трубка стальная, спрятана в корпус холодильника, в месте прилегания резинки двери, на неё попадает вода, и трубка прогнивает. Её можно просто удалить из системы, но т.к. у меня здесь нет горелки, попробую заправить так и посмотреть на сколько хватит. (На следующую вахту привезу горелку и припой).

Полный размер

Стравил воздух, теперь необходимо отвакуумировать, вопрос только чем? Тут на глаза попался аппарат откачки масла.

Соединяем со шлангом и включаем.

Полный размер

Вакуумируем.

Полный размер

После вакуумирования пережимаем шланг, и натягиваем его на клапан баллона, (внутренний диаметр шланчика, 3 мм, (немного натянул и зажал хомутом))

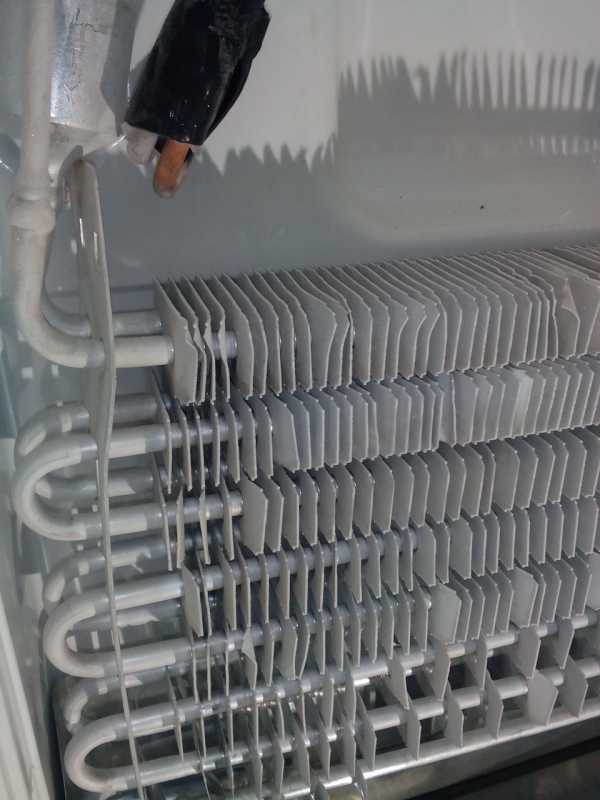

Много сразу, не заправляем (в моём случае, надо всего 54 грамма), Чуть дунули и включаем холодильник, минуты 3 поработал, смотрим трубки, испаритель должен обмерзнуть весь. Толстая трубка компрессора (всасывание) должна быть холодной, давление 150 — 300 грамм, можно проверить как я — “пистолетом подкачки колёс”, если вакуум, ещё немного добавляем.

Полный размер

Пережал шланг до следующей вахты, 27 сентября улетаю домой!

Прошло 8 месяцев, работает без изменений. Кстати шланг так и стоит на заправочной трубке.

Полный размер

Полный размер

Полный размер

www.drive2.ru
