ремонт, холодильник, индезит, Indezit, B 18 L FNF, B18LFNF, Тольятти, схема, электросхема, устройство, описание, конструкция, Full No Frost, Екатеринбург, Москва, Барнаул, Новосибирск, Воронеж, Липецк, Томск, Омск

Тип    холодильник с морозильником

Расположение морозильной камеры  снизу

Управление     электромеханическое

Энергопотребление   класс B (496 кВтч/год)

Количество компрессоров      1

Хладагент   R600a (изобутан)

Количество камер        2

Количество дверей      2

Габариты (ШxГxВ)   60x65.5x185 см

Зона свежести есть

Размораживание Full No Frost

Дополнительные возможности  суперзаморозка

Общий объем 321 л

Объем холодильной камеры 228 л

Объем морозильной камеры                93 л

Другие функции и особенности

Материал полок   стекло

Возможность перевешивания двери есть

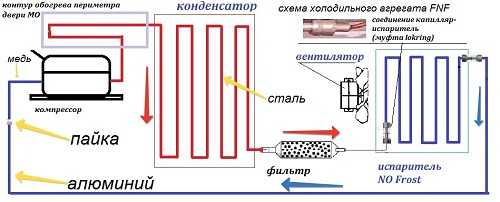

В состав холодильного агрегата входит: компрессор, конденсатор, испаритель, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно отнести вынесенный, не запененный конденсатор, отсутствие  запененных участков трубопровода низкого давления, что исключает дефекты – утечки в запененной части, трудоемкие и сложные при диагностике и ремонте. К минусам – алюминиевый испаритель, при возникновении утечек в испарителе его придется менять в сборе. Наиболее вероятное возникновение утечек на участке трубопровода – контура подогрева  двери морозильной камеры,  труба жесткая  неотоженная,  микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации температура  на этом участке трубопровода достигает 90 С. Повышенная влажность  на перемычке между холодильной и морозильной камерами. Продукты в холодильнике охлаждаются циркулирующим по камерам холодным воздухом, охлаждённым при прохождении через испаритель «NO FROST». Испаритель представляет из себя радиатор и располагается  за панелью  стенки камеры морозильной камеры. За испарителем устанавливается вентилятор, который прогоняет воздух морозильной и холодильной камер  через испаритель. При прохождении через испаритель воздух охлаждается направляется на продукты. Основная часть охлаждённого воздуха поступает в морозильную камеру,  меньшая - по дополнительному каналу в холодильную.  Температура в холодильной камере  регулируется перекрытием канала подачи холодного воздуха от испарителя  морозильной камеры. Канал перекрывается заслонкой, положение которой регулируется терморегулятором холодильного отделения.  Холодильник отключается терморегулятором прямого метода регулирования температуры (измерение температуры воздуха) капилляр терморегулятора расположен в морозильном отделении.
Влага, содержащаяся в морозильной камере, холодильном отделении,  вымерзает на испарителе. Для сохранения эффективности охлаждения воздуха из-за низкой  теплопроводности слоя инея, необходимо время от времени производить оттайку испарителя. Оттайка начинается по команде таймера системы «No Frost» и происходит под действием тепла, вырабатываемого тэном, установленным на испарителе. В состав системы входит таймер, испаритель, вентилятор, тэн оттайки, термоплавкий предохранитель и система слива талой воды.

Принципиальная электрическая схема



Дефекты холодильника Full No Frost
Дефекты перечислены по степени вероятности возникновения. 1 Дефект теплового реле испарителя, в результате чего не подается напряжение на  тэн, испаритель полностью  затягивает инеем в течении 2, 3 дней после возникновения дефекта
1  2  3  4  5  6  7  8  9  10

www.xn---63-mdduaoecugb2g2e.xn--p1ai

холодильник индезит sb16740, индезит sb167, индезит sb16740, устройство холодильника индезит sb167, дефекты холодильника индезит sb167, мануал холодильника индезит sb167, мануал индезит sb167

Расположение морозильной камеры снизу

Управление электромеханическое

Энергопотребление класс B (445 кВтч/год)   Количество компрессоров 1
Хладагент R600a  - 52 гр.

Количество камер 2

Количество дверей 2

Габариты (ШxГxВ) 60x67x167 см

Размораживание морозильной камеры ручное

Размораживание холодильной камеры капельная система

Автономное сохранение холода до 15 ч

Общий объем 299 л

Объем холодильной камеры 195 л

Объем морозильной камеры 104 л

Материал полок стекло

Возможность перевешивания двери

  В состав холодильного агрегата входит: компрессор, конденсатор, статический испаритель морозильного отделения , «плачущий» испаритель холодильного отделения, фильтр-осушитель, капиллярный трубопровод.  К плюсам конструкции можно вынесенный, не запененный конденсатор. К минусам  – стальной контур подогрева периметра двери  - наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода,  труба жесткая  не отоженная,  микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации  температура на этом участке трубопровода  достигает 90 С.  Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются.  Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения . Гидравлическое сопротивление капиллярного трубопровода подобрано таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости.  На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя,  фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в морозильном отделении. При понижении температуры в морозильном отделении фреон начинает кипеть в испарителе холодильного отделения, соединенным последовательно с испарителем МО. Пройдя через испаритель,  жидкий фреон превращается в пар, который откачивается компрессором.

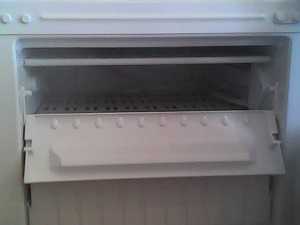

Продукты в морозильном отделении
охлаждаются статическим испарителем. Испаритель,  представляет  из себя змеевик, выполняющий и функцию полок МК. Оттаивание морозильной камеры – ручное. Хорошая теплоизоляция позволяет производить оттайку не чаще одного раза в год. Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90С. и вода быстро испаряется в окружающую среду.

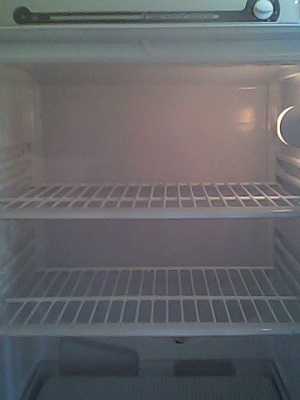

Продукты в холодильном отделении охлаждаются испарителем ХО, интегрированного в заднюю стенку ХО. Терморегулятор косвенного метода регулирования температуры, фиксирует температуру испарителя и отключает мотор-компрессор при достижении заданной температуры.  Оттайка холодильной камеры автоматическая. При отключении компрессора температура испарителя до следующего замыкания контактов терморегулятора повышается до плюсовой, весь конденсат, вымерзший на задней стенке тает. Вода удаляется по каналу сбора слива конденсата, расположенного внизу на задней стенке  ХК,  в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90С. и вода быстро испаряется в окружающую среду.

Принципиальная электрическая схема


SB Indesit – это модели холодильных аппаратов с двумя камерами, расположение морозильной камеры нижнее.Внешний вид подходит под определение «классика». Производитель относит их к базовому дизайну: цвет белый, ручка скрытая (интегрированная). В дизайне нет ничего лишнего. Расшифровка моделей: 150, 167, 185,200, где цифры - это высота. Она влияет на объем отделов, количество полок и ящиков. Можно найти модели SB16730 и SB16740. Они отличаются количеством ящиков. Весь ряд имеет одинаковые размеры: 60х66,5 см (ширина х глубина).


1  2  3  4  5  6  7  8  9  10

www.xn---63-mdduaoecugb2g2e.xn--p1ai

холодильник, Индезит, indezit ibf181, Индезит IBF181, IBF181, устройство, ремонт, дефекты, поломки, схема, дефекты, ремонтная мастерская, мастерская, телефон мастерской, принцип работы холодильника Индезит

холодильник, Индезит, indezit ibf181, Индезит IBF181, IBF181, устройство, ремонт, дефекты, поломки, схема, дефекты, ремонтная мастерская, мастерская, телефон мастерской, принцип работы холодильника Индезит
  • Home
  • Индезит IBF181.

Индезит IBF181.

Тип холодильник с морозильником, расположение морозильной камеры снизу, управление электромеханическое, энергопотребление класс A (365 кВтч/год), количество компрессоров 1, хладагент R600a (изобутан), количество камер 2, количество дверей 2, габариты ширина 60 см, глубина 67 см, высота 185 см, зона свежести, размораживание морозильной камеры Full Frost, размораживание холодильной камеры Full Frost, автономное сохранение холода до 13 ч, мощность замораживания до 3 кг/cутки, общий объем 303 л, объем холодильной камеры 228 л, объем морозильной камеры 75 л, материал полок стекло, возможность перевешивания двери, уровень шума до 42 дБ, климатический класс SN, ST, вес 70 кг, терморегулятор Danfoss 25T65, компрессор Jiaxipera NT1114Y, тепловое реле тэна ТТ1-72 10/250, таймер ТЭУ-01-02   В состав холодильного агрегата входит: компрессор, конденсатор, испаритель, фильтр-осушитель, капиллярный  трубопровод. К плюсам конструкции можно отнести вынесенный, не запененный конденсатор, отсутствие  запененных участков трубопровода низкого давления, что исключает дефекты – утечки в запененной части, трудоемкие и сложные при диагностике и ремонте. К минусам – алюминиевый испаритель, при возникновении утечек в испарителе его придется менять в сборе. Наиболее вероятное возникновение утечек на участке трубопровода – контур подогрева  двери морозильной камеры,  труба жесткая  неотоженная,  микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации температура на этом участке трубопровода достигает 90 С. Продукты в холодильнике  охлаждаются циркулирующим по камерам холодным воздухом, охлаждённым при прохождении через испаритель «NO FROST». Испаритель представляет из себя радиатор и располагается  за панелью  задней стенки камеры морозильной камеры. Над испарителем устанавливается вентилятор, который прогоняет воздух морозильной и холодильной камер  через испаритель. При прохождении через испаритель воздух охлаждается направляется на продукты. Основная часть охлаждённого воздуха поступает в морозильную камеру,  меньшая - по дополнительному каналу в холодильную. Температура в холодильной камере  регулируется перекрытием канала подачи холодного воздуха от испарителя  морозильной камеры. Канал перекрывается заслонкой, положение которой регулируется терморегулятором холодильного отделения

Холодильник отключается терморегулятором прямого метода регулирования температуры (измерение температуры воздуха) капилляр терморегулятора расположен в морозильном отделении. Влага, содержащаяся в морозильной камере, холодильном отделении,  вымерзает на испарителе. Для сохранения эффективности охлаждения воздуха из-за низкой  теплопроводности слоя инея, необходимо время от времени производить оттайку испарителя. Оттайка начинается по команде таймера системы «No Frost»  и происходит под действием тепла, вырабатываемого тэном, установленным на испарителе. В состав системы входит таймер, испаритель, вентилятор, тэн оттайки, термоплавкий предохранитель и система слива талой воды.
При включении холодильника в сеть,  контакты терморегулятора   замкнуты, через терморегулятор подается напряжение на компрессор, вентилятор обдува испарителя, вентилятор запитан параллельно с компрессором и работает пока  работает компрессор, не отключаясь при открытии двери. При наборе температуры – 10 С на термореле, закрепленном на испарителе, таймер отключает вентилятор и компрессор (контакты «2» - «3» таймера) и подает напряжение на тэн испарителя контакты «3»-«4». При наборе температуры +10 С на термореле, таймер размыкает контакты на тэн, и замыкает контакты «2»-«3» компрессора, холодильник переходит в режим «охлаждение». Следующая оттайка происходит через 8 часов непрерывной работы компрессора (время остановки не учитывается). При выключении холодильника из сети, последующее включение будет начинаться с оттайки испарителя. При наборе заданной температуры размыкаются контакты терморегулятора, отключается компрессор, вентилятор. Капилляр терморегулятора заведен в морозильную камеру, закреплен под потолком морозильной камеры.

Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена над компрессором холодильника, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду. Дефекты холодильника FULL NO  FROST
Дефекты перечислены по степени вероятности возникновения. 1 Дефект теплового реле испарителя, в результате чего не подается напряжение на тэн, испаритель полностью  затягивает инеем в течении 2, 3 дней после возникновения дефекта
1  2  3  4  5  6  7  8  9  10

www.xn---63-mdduaoecugb2g2e.xn--p1ai

сервисный ремонт холодильников Индезит

ХОЛОДИЛЬНИК ЩЕЛКАЕТ

Eсли Вы заметили, что холодильник щелкает при работе, первым делом проверьте, как он вообще работает. Здесь есть два варианта:

Кроме странных звуков у техники нет никаких симптомов поломки. В обеих камерах – холодильной и морозильной – нормальная температура. В этом случае особо волноваться не стоит – скорее всего, щелчки являются частью нормального звучания агрегата.
Холодильник щелкает, но не работает. Он либо вообще не запускается, либо включается, гудит, но не морозит (температура в камерах повышена). Возможны и другие симптомы. Это уже говорит о наличии серьезной поломки..



 ДЕФЕКТ ТЕРМОРЕГУЛЯТОРА
1. Холодильник не запускается (начинает самопроизвольно размораживаться), не слышно звука работающего мотор-компрессора.
2. Холодильник не отключается (работает непрерывно). В этом случае продукты в холодильной камере переохлаждаются (температура опускается ниже 0 градусов С)



КОРРОЗИЯ КОНДЕНСАТОРА

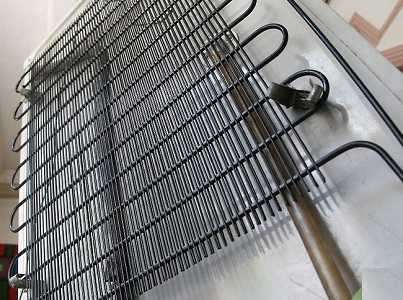

Ремонт конденсатора холодильника требуется в основном при  механических повреждениях конденсатора, при коррозии запененного конденсатора единственным выходом может оказаться установка нового навесного, исключительных случаях бывают засорения конденсаторной решетки.


 ДЕФЕКТ ВЕНТИЛЯТОРА
Вентилятор может быть установлен в морозильной камере, холодильной камере, для обдува конденсатора, при дефекте вентилятора могут возникать сторонние механические шумы, свист, при выходе вентилятора из строя и его остановке, повышается температура в камере, холодильник может работать не отключаясь не набирая заданную температуру



ЗАСОР ФИЛЬТРА - ОСУШИТЕЛЯ


засорение фильтра осушителя признаки:

повышенная температура в холодильном отделении

повышенная температура в морозильном отделении

холодильный прибор работает не отключаясь

горячее первое колено конденсатора,  последующие - комнатная температура



www.xn---63-mdduaoecugb2g2e.xn--p1ai

устройство холодильника индезит nba161fnf, NBA, 161FNF, 161fnf, дефекты индезит nba161fnf

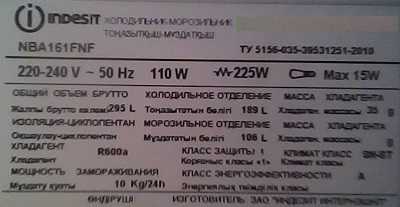

Производитель: Indesit (Индезит), глубина (см):    66,5, высота : 167, ширина : 60, объем морозильного отделения (л): 106, объем холодильного отделения (л): 189, расположение морозильного отделения : снизу, количество компрессоров: 1,  цвет: белый, класс энергопотребления: A, климатический класс: SN, уровень шума: 42 Дб., мощность замораживания: 10 кг/сут., автономное сохранение холода: 13 ч., температура в морозильной камере: -18°С., система Full No Frost, управление: электро-механическое, гарантия: 3 года, хладагент: R600a  –норма заправки 35 грамм., терморегулятор Danfoss 25T65, компрессор HMK95AA, тепловое реле тэна ТТ1 72 10/250, таймер ТИМ-01       В состав холодильного агрегата входит: компрессор, конденсатор, испаритель, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно отнести вынесенный, не запененный конденсатор, отсутствие  запененных участков трубопровода низкого давления, что исключает дефекты – утечки в запененной части, трудоемкие и сложные при диагностике и ремонте. К минусам – алюминиевый испаритель, при возникновении утечек в испарителе его придется менять в сборе. Наиболее вероятное возникновение утечек на участке трубопровода – контур подогрева  двери морозильного отделения,  труба жесткая  неотоженная, микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации температура на этом участке трубопровода достигает 90 С.

Повышенная влажность  на перемычке между холодильным и морозильным отделениями. Продукты в холодильнике  охлаждаются циркулирующим холодным воздухом, охлаждённым при прохождении через испаритель «NO FROST». Испаритель представляет из себя радиатор и располагается  за панелью  задней стенки морозильного отделения. Над испарителем устанавливается вентилятор, который прогоняет воздух через испаритель. При прохождении через испаритель воздух охлаждается направляется на продукты. Основная часть охлаждённого воздуха поступает в морозильное отделение, меньшая - по дополнительному каналу в холодильное.  Температура в холодильном отделении регулируется перекрытием канала подачи холодного воздуха от испарителя. Канал перекрывается заслонкой, положение которой регулируется терморегулятором холодильного отделения. Холодильное отделение                                  Морозильное отделение

Холодильник отключается терморегулятором прямого метода регулирования температуры (измерение температуры воздуха) капилляр терморегулятора расположен в морозильном отделении. Влага, содержащаяся в морозильном, холодильном отделениях,  вымерзает на испарителе. Для сохранения эффективности охлаждения воздуха из-за низкой  теплопроводности слоя инея, необходимо время от времени производить оттайку испарителя. Оттайка начинается по команде таймера системы «No Frost» ТИМ -01, и происходит под действием тепла, вырабатываемого тэном, установленным на испарителе. В состав системы входит таймер, испаритель, вентилятор, тэн оттайки , термоплавкий предохранитель и система слива талой воды.
При включении холодильника в сеть,  контакты терморегулятора  замкнуты, через терморегулятор подается напряжение на компрессор, вентилятор обдува испарителя, вентилятор запитан параллельно с компрессором и работает пока  работает компрессор, не отключаясь при открытии двери. При наборе температуры – 10С на термореле, закрепленном на испарителе, таймер отключает вентилятор и компрессор (контакты «2» - «3» таймера) и подает напряжение на тэн испарителя контакты «3»-«4». При наборе температуры +10С на термореле, таймер размыкает контакты на тэн, и замыкает контакты «2»-«3» компрессора, холодильник переходит в режим «охлаждение». Следующая оттайка происходит через 8 часов непрерывной работы компрессора (время остановки не учитывается). При выключении холодильника из сети, последующее включение будет начинаться с оттайки испарителя. При наборе заданной температуры размыкаются контакты терморегулятора, отключается компрессор, вентилятор. Капилляр терморегулятора заведен в морозильное отделение.


Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена над компрессором холодильника, рабочая температура компрессора достигает 90С. и вода быстро испаряется в окружающую среду.

   Дефекты холодильника Full No Frost
Дефекты перечислены по степени вероятности возникновения. 1 Дефект теплового реле испарителя, в результате чего не подается напряжение на  тэн, испаритель полностью  затягивает инеем в течении 2, 3 дней после возникновения дефекта
1  2  3  4  5  6  7  8  9  10

www.xn---63-mdduaoecugb2g2e.xn--p1ai

Индезит B16NF0.25, Индезит, B16NF0.25, B16NF, устройство, электросхема, ремонт, дефект, дефекты, холодильник, ремонт холодильников, ремонт холодильников Индезит, Тольятти, мастерская

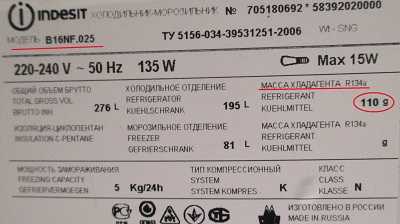

Модель B16NF.025, общий объем 276 л., объем холодильной камеры 195 л., объем морозильной камеры 81 л., размораживание морозильной камеры No Frost, размораживание холодильной камеры – «плачущий испаритель», R134a – норма заправки 110 гр., терморегулятор К59, компрессор GVM66АА

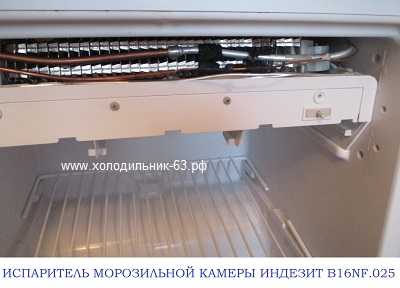

    В состав холодильного агрегата входит: компрессор, конденсатор, испаритель морозильного отделения «No Frost», «плачущий» испаритель холодильного отделения, фильтр-осушитель, капиллярный трубопровод.  К плюсам конструкции можно вынесенный, не запененный конденсатор, медный испаритель No Frost, испаритель – компрессор. К минусам  – алюминиевую трубку магистрали низкого давления испаритель – компрессор  ,  стальной контур подогрева периметра двери  - наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода,  труба жесткая  не отоженная,  микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации температурfына этом участке трубопровода достигает 90 С.   Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются.  Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения  «No Frost». Гидравлическое сопротивление капиллярного трубопровода подбирается таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости. Каждый капилляр соответствует определенному мотор-компрессору. На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя,  фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в морозильном отделении. При понижении температуры в морозильном отделении фреон начинает кипеть в испарителе холодильного отделения, соединенным последовательно с испарителем МО. Пройдя через испаритель,  жидкий фреон превращается в пар, который откачивается компрессором.  Продукты в морозильном отделении  охлаждаются циркулирующим по камере холодным воздухом, охлаждённым при прохождении через испаритель «NO FROST». Испаритель,  представляет  из себя медный радиатор,  и располагается  в верху морозильной камеры. За испарителем устанавливается вентилятор, который прогоняет воздух  через испаритель. При прохождении через испаритель воздух охлаждается и направляется на продукты. Влага, содержащаяся в морозильной камере,  вымерзает на испарителе. Для сохранения эффективности охлаждения воздуха из-за низкой  теплопроводности слоя инея, необходимо время от времени производить оттайку испарителя. Оттайка происходит каждые 12 часов суммарной работы компрессора,  начинается по команде таймера системы «No Frost» и происходит под действием тепла, вырабатываемого тэном, установленным на испарителе и тэном поддона каплепадения. В состав системы входит таймер, испаритель, вентилятор, тэн оттайки испарителя, тэн поддона каплепадения, термоплавкий  предохранитель и система слива талой воды.

Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90С. и вода быстро испаряется в окружающую среду.

Продукты в холодильном отделении охлаждаются испарителем ХО, находящимся за задней стенкой ХО. На испарителе ХК зафиксирован капилляр терморегулятора косвенного метода регулирования температуры, фиксирующего температуру испарителя и отключающего мотор-компрессор при достижении заданной температуры. Принципиальная электрическая схема

www.xn---63-mdduaoecugb2g2e.xn--p1ai

двухкамерный холодильник индезит, холодильники индезит устройство, холодильники индезит ремонт, индезит B16FNFS.025, B16FNFS.025, B16FNF, B16, FNF, сервис холодильников, устройство холодильника индезит, диагностика двухкамерного холодильника индезит, дефекты холодильников индезит, поломки холодильников индезит, неисправность холодильника индезит, не морозит холодильник индезит, в холодильном отделении тепло, морозильная камера не морозит

Высота: 167 см, глубина: 66.5 см, ширина: 60 см, количество камер: 2, количество компрессоров: 1, компрессор N1113Y количество отделений в морозильной камере: 3,  материал полок: стекло, перенавешиваемые двери, система охлаждения : Full No Frost, класс энeргопотребления: В,  мощность замораживания: 10 кг/24 ч.,  общий объём 295 л,  объём морозильной камеры  106 л , объём холодильной камеры 189 л, автономное сохранение холода 12 ч,  уровень шума: 42 дБ, потребление электроэнергии 1,28 кВт/24 ч 2, Фреон R600a  - 33 гр, руководство по эксплуатации.

 В состав холодильного агрегата входит: компрессор, конденсатор, испаритель, фильтр-осушитель, капиллярный  трубопровод. К плюсам конструкции можно отнести вынесенный, не запененный конденсатор, отсутствие  запененных участков трубопровода низкого давления, что исключает дефекты – утечки в запененной части, трудоемкие и сложные при диагностике и ремонте. К минусам – алюминиевый испаритель, при возникновении утечек в испарителе его придется менять в сборе. Наиболее вероятное возникновение утечек на участке трубопровода – контур подогрева  двери морозильной камеры,  труба жесткая  неотоженная,  микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации температура на этом участке трубопровода достигает 90 С.

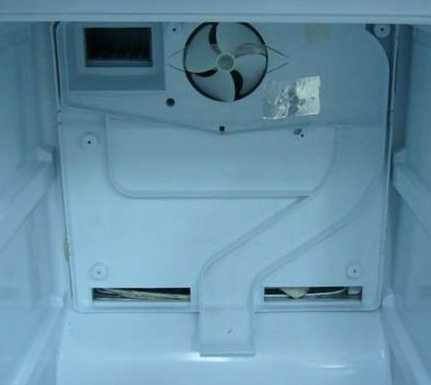

Повышенная влажность  на перемычке между холодильной и морозильной камерами. Продукты в холодильнике  охлаждаются циркулирующим по камерам холодным воздухом, охлаждённым при прохождении через испаритель «NO FROST». Испаритель представляет из себя радиатор и располагается  за панелью  задней стенки камеры морозильной камеры. Над испарителем устанавливается вентилятор, который прогоняет воздух морозильной и холодильной камер  через испаритель.
