Неисправности двухкамерных холодильников — Город мастеров

Принципиальная схема двухкамерного холодильника

Принцип работы двухкамерного холодильника несущественно отличается от однокамерного. Смесь хладогента (как правило это фреон R12 или R134а) и масла (необходимо для смазки компрессора и теплоноситель) из компрессора под давлением по трубке (2), поступает в конденсатор, где охлаждается до комнатной температуры. Проходя через фильтр (4) который удаляет металлические частицы, поступает на капилярную трубку (5). С стороны конденсатора на капилярке высокое давление, со стороны испарителя (6,7) создается зона низкого давления с помощью компрессора. За счет перепада давления хладогента, газ сжижается и заполняет испаритель, в котором начинает испаряться создавая отрицательную температуру. В газообразном состоянии хладогент с маслом возвращается в компрессор, после чего процесс повторяется. Просто, как и все гениальное.

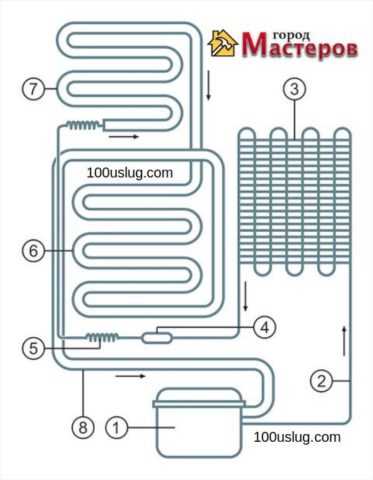

Как видно из рисунка ниже в конструкции двухкамерного холодильника используются те же блоки что и в однокамерном холодильнике или морозильной камере, за исключением дополнительного испарителя холодильной камеры (6) и капилярной трубки (5).

  1. Компрессор
  2. Трубопровод высокого давления (нагнетание)
  3. Конденсатор
  4. Фильтр-осушитель
  5. Капиллярная трубка
  6. Испаритель холодильной камеры
  7. Испаритель морозильной камеры
  8. Трубопровод низкого давления (всасывание)

Расположение элементов в двухкамерном холодильнике

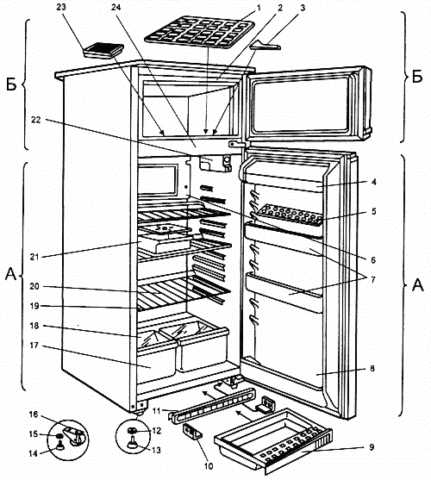

Конструктивно расположение элементов двухкамерных холодильников, как правило, несущественно отличается, на рисунке Вы видите устройство холодильника NORD-214:
А — холодильная камера
Б — морозильная камера

  1. решетка
  2. испаритель морозильной камеры
  3. лопатка
  4. емкость с крышкой
  5. вкладыш
  6. испаритель холодильной камеры
  7. барьер полки
  8. дверь холодильной камеры
  9. емкость для талой воды
  10. уголок
  11. декоративная планка
  12. гайка
  13. опора
  14. болт с шайбой
  15. болт с шайбой
  16. ролик
  17. фруктовая ванна
  18. стеклянная полочка
  19. защитный фланец полки
  20. полка-решетка
  21. бак с крышкой
  22. панель управления
  23. форма для льда
  24. полка-поперечина

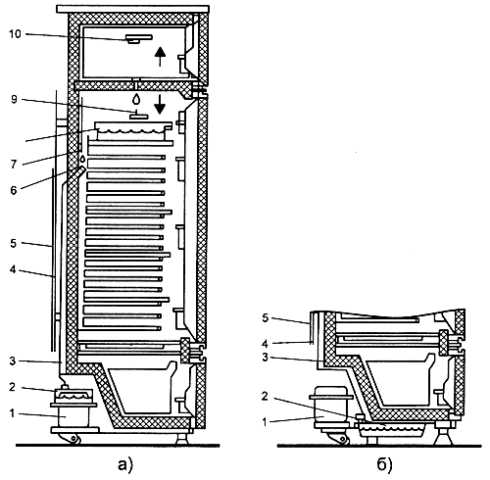

Схема устройства оттавания двухкамерного холодильника

Все современные холодильники снабжены устройством для размораживания льда, что очень удобно, раньше процедура оттайки занимала целый день — необходимо выложить продукты, дождаться когда с испарителя стает корка льда, помыть его и только после этого можно поместить продукты обратно, в холодильник.

    1. компрессор
    2. сосуд для талой воды
    3. водоотвод
    4. конденсатор
    5. предконденсатор
    6. лоток
    7. испаритель холодильной камеры
    8. бак для воды
    9. пробка
    10. заглушка

Лед и иней с испарителя (7) оттаивает после остановки компрессора. Во время оттайки испаритель покрывается конденсированой водой, которая по трубке водотвода (3) попадает в емкость для воды (2), установленный на компрессоре (1) или в основании холодильного шкафа и испаряется при комнатной температуре.
Важно! При повышении температуры окружающей среды, при большой загрузке свежими продуктами, в случае не герметичной дверцы холодильника — мотор компрессора работает непрерывно и оттаивание не производится. Что бы снизить нагрузку на холодильник, постарайтесь помещать в него продукты в целлофановой пленке или пакетах.

Оттаивание возобновляется при переходе холодильника в цикличный режим работы.

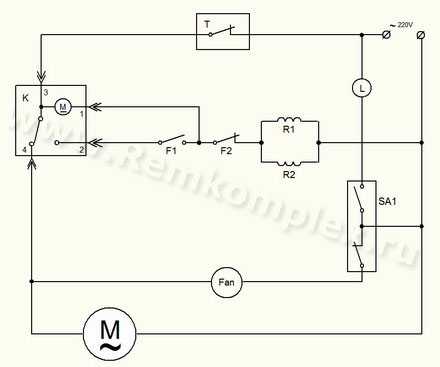

Принципиальная электрическая схема узла оттаивания холодильника

Кроме пассивной системы (плачущий испаритель) оттайки, во многих двух и трехкамерных холодильниках используется схема контроля и оттаивания льда с нагревом межкамерной полки.

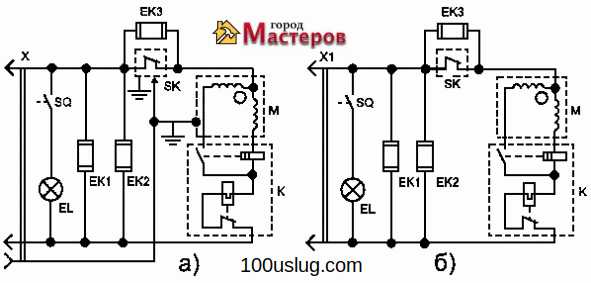

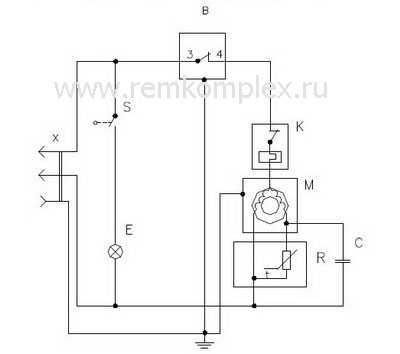

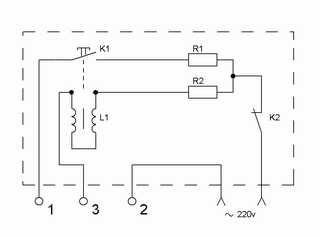

Электрическая схема холодильника а) 1-й класс защиты и б) 0-й класс защиты

ЕК3 — электронагреватель системы оттаивания
ЕК1, ЕК2 — электронагреватели поперечины
SК — терморегулятор
EL — лампа освещения
М — мотор компрессора
К — реле пускозащитное
X, X1 — провода армированные
SQ — включатель освещения


[wpshortcodead id=»vdytg5b5747f492607″]

таблица неисправностей двухкамерных холодильников Атлант

Код ошибкизначение неисправностиСпособ устранения
ошибка F1Не работает воздушный датчик блока электронного управленияПроверить провода к датчику, если исправны заменить воздушный датчик
ошибка F2Отсутствие сигнала датчика испарителяОсмотрите шлейф проводки от главного модуля до датчика, нет ли повреждений. Проверьте контакты. Установите исправные детали.
ошибка F3В морозильном отсеке не срабатывает датчикПроверить провода к датчику, если исправны заменить реле температуры
ошибка F4Низкое напряжение в сети: менее 170 вольтПроверить розетку и проводку, если напряжение не удастся поднять, необходимо установить повышающий стабилизатор напряжения
ошибка F5Высокое напряжение в электросети: свыше 260 вольт.Отключить холодильник до устранения неисправности, вызвать электрика. Возможно, необходимо установить стабилизатор напряжения
ошибка F6Двухкамерный холодильник получил неисправность мотора холодильного отделения.Если холодильник совсем перестала работать, проведите диагностику электронного блока управления:
  • Демонтируйте пускозащитное реле с компрессора.
  • Подключите холодильник к сети.
  • На панели установите часы -2.
  • Проследите за изменениями.
  • Время обнуляется? Значит, причина в перепадах напряжения.
  • Снова показывает код? Возникли проблемы с модулем.

Нужно выполнить ремонт неисправного элемента.

ошибка F7Поломка компрессора морозильного отдела. Необходимо вызов мастера для замены компрессора и заправки хладогентом
мигание LОчень низкая температура в холодильной камереНастройте термореле на блоке управления на более высокую температуру во избежании поломки холодильника
мигание HВ холодильной камере высокая температура Возможная причина большая загрузка свежих продуктов, в таком случае проблема самоустранится, когда холодильник войдет в рабочий режим. Проверьте герметичность прилегания дверей, если проблема не устранилась, необходим вызов мастера.
