Содержание:

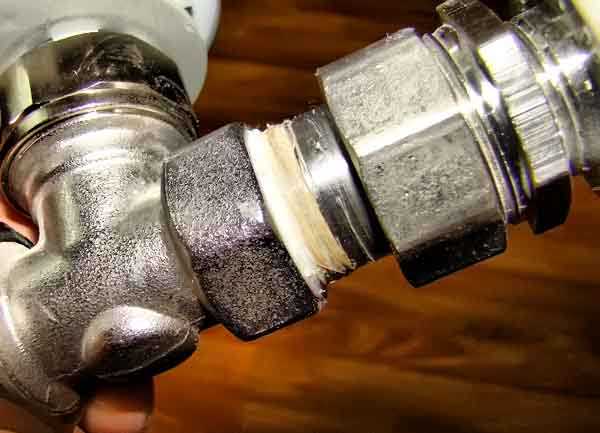

Собрать какую-либо систему коммуникаций без выполнения соединений не получится, как минимум, потому что, в конце концов, к ней понадобится подсоединить сантехническое оборудование. Главное при этом, чтобы сборка получилась качественной, а диаметры всех соединений точно соответствовали друг другу. Ниже мы немного расскажем о дюймовой трубе.
Отличие труб по размерным параметрам
Будь то трубы из пластика, металла или керамики, у них есть перечень характеристик, по которым покупатель ориентируется при их выборе.

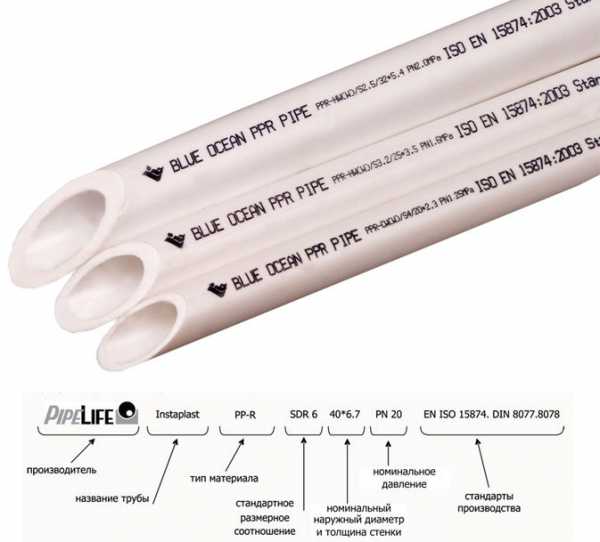

К основным показателям можно отнести следующее:
- внешнее сечение – если труба круглая;
- внутреннее сечение – считается рабочим диаметром;
- толщина стенки – характеризует, как правило, прочность трубы.
Внешнее сечение формируется из внутреннего сечения и толщины стенки, умноженной на два. Зачастую трубы соединяются резьбовым способом. Резьба наносится на внешней части трубы, после чего ее диаметр нельзя считать равным внешнему диаметру трубы. А в связи с тем, что при монтаже нужно отталкиваться именно от сечения резьбы, эта величина приобретает более важное значение, и, как правило, принимается во внимание вместо фактического размера трубы.
К примеру, дюймовые трубы в мм не будут равняться 25,4, потому что в данном случае 1 дюйм указывает сечение по резьбе. Все усложняется по причине существования двух систем измерения, и ввиду присутствия на рынке множества схожей продукции.
Условная пропускная способность труб

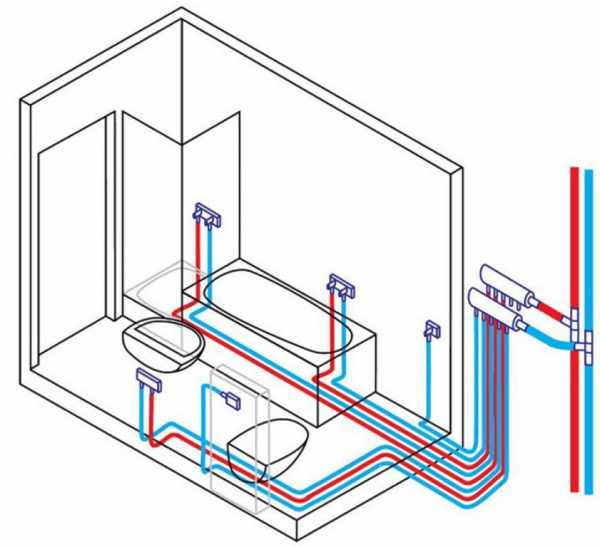

Правильно организованная водопроводная система должна равномерно снабжать всех потребителей достаточным объемом воды. Прокладывая трубопровод, руководствуются в первую очередь величиной пропускной способности труб, то есть объемом воды, который может пройти по трубам за определенный отрезок времени (прочитайте: “Как посчитать пропускную способность трубы для разных систем – примеры и правила”).
Такой параметр именуется условным проходом и обозначается символами Dn. Определенной единицы измерения не существует, поэтому присутствует лишь условный, нефактический параметр, который в целочисленном выражении определяет приблизительный просвет трубы. Промежутки между величинами просчитываются теоретически, так, чтобы при последующем значении пропускная способность труб увеличивалась на 40-60 %.
Эффективность готовой системы будет видна лишь на практике. Для получения правильно функционирующей системы водопровода, нужно всего лишь воспользоваться таблицей, в которой указан перечень водоводов с соответствующими размерами фитингов для соответствия условным проходам.
Легко сделать вывод, что в дюймовой трубе диаметр внутренней части будет равняться 25,5 мм, наружное же сечение составит 33,25 мм.

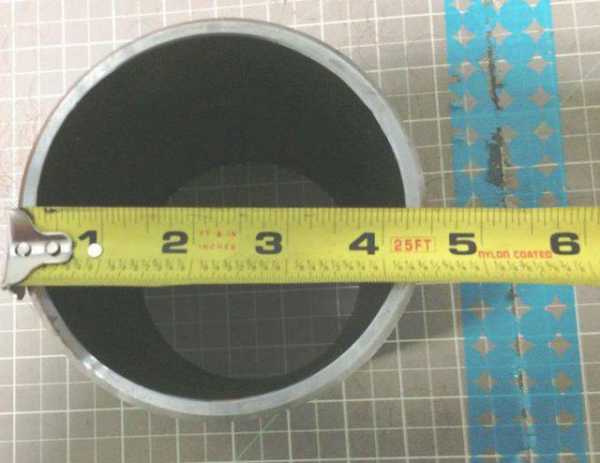

Способы измерения сечения труб
Существует две системы измерения труб:
- Имперская. Единица исчисления – дюймы. Используется для обозначения только водо- и газопроводных труб и сопутствующей водопроводной арматуры.
- Метрическая. Исчисляется в миллиметрах, сантиметрах и метрах. Применяется для труб, используемых в других целях.
В процессе стыковки труб из неодинаковых материалов нередко возникают трудности с переводом одной системы исчисления в другую. Читайте также: “Размеры труб в дюймах и миллиметрах – правила измерения и различия стандартов”.
Различия между метрической и дюймовой трубами

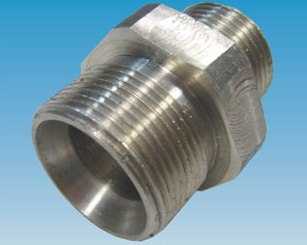

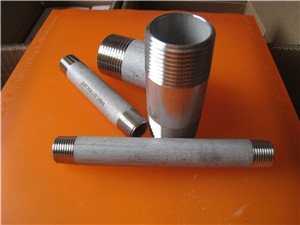

В продаже можно встретить как стальные дюймовые, так и стандартные трубы, что также может стать причиной путаницы. Наглядно они отличаются по форме резьбы – у дюймовой трубы нити скруглены.

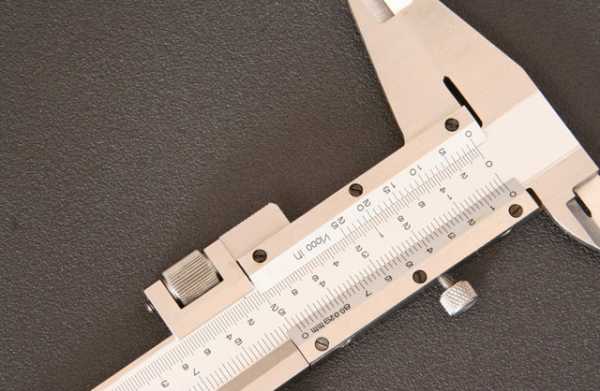

Шаг резьбы можно замерить различными способами. У дюймовых труб замеры делаются по внутренним границам нитей, а у метрических труб – по внешним.
У разных диаметров труб будет и разное расстояние:
- для трубы полдюйма и трубы три четверти шаг будет равняться 1,81 мм;
- 1-6 дюйма – 2,31 мм.
Дюйм трубный в мм не будет равняться величине 25,4 в имперской системе – эта цифра будет равна 33,25 мм, так как в нее входит внутренне сечение и толщина стенок. Исключением является лишь труба в полдюйма. Читайте также: “Размеры труб в дюймах – как различать от размеров в миллиметрах”.
Конвертация сечений дюймовых в метрические
Соответствующие таблицы можно найти в справочниках. В том же ГОСТе, определяющем параметры ВГП, присутствуют показатели условных пропускных способностей в миллиметрах и в дюймах. Однако, для создания функционирующей системы нужны показатели фактического внутреннего сечения. При этом в таблицах, как правило, можно найти лишь наружные сечения.

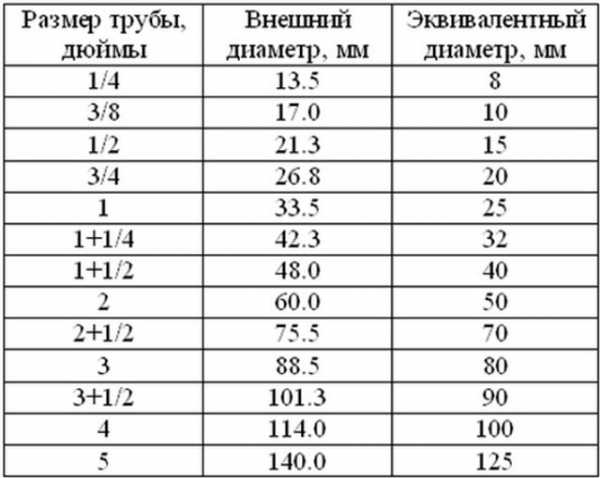

В идеале в таблицу будут включены величины условной пропускной способности в дюймах, внешнее сечение трубы и соответствующее сечение в миллиметрах.

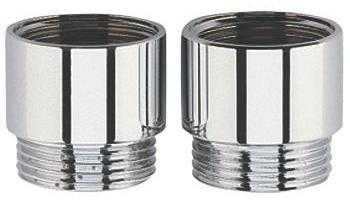

К примеру, стальную одно дюймовую трубу можно соединить с пластиковой, условная пропускная способность которой равняется 25 мм.
trubaspec.com
Как правильно определять размеры труб. Диаметры водопроводных труб в мм и дюймах
Размеры труб в дюймах и миллиметрах, таблицы, формулы и расчеты
Как правильно состыковать трубы из различных материалов, если стальная продукция маркируется в дюймах, а пластик в миллиметрах? Почему при делении миллиметров на 25,4 получаются далекие от нормативных размеров значения? Как определять размеры труб в дюймах и миллиметрах?
Содержание статьи:
В чем подвох?
Со школьных лет мы знаем, что 1 дюйм (или inch) равен 25,4 мм. Если взять трубу, измерить ее штангенциркулем и разделить его показания на величину дюйма в миллиметрах, то результат не совпадет с заводской маркировкой.
Путаница возникла из-за того, что стальные и чугунные трубы начали производиться еще в те далекие времена, когда все стандарты устанавливались в имперской системе измерений. За рубежом это были ярды, футы и дюймы, а в России вершки, аршины и сажени. Однако со времен Петра I Россия, хоть и со скрипом, но приняла западные инчи.
При этом значение самого дюйма в европейских странах существенно отличалось и варьировалось от 2,4 до 3,766 см. Практически в каждом государстве по-своему мерили инчи, что осложняло пересчеты в метрическую систему. И только в 1958 году международные службы стандартизации договорились привести дюйм к единому значению, приняв за эталон английскую мерку в 2,54 см.
Неподготовленный человек ожидает увидеть в ГОСТах единую систему измерения. Но в том же ГОСТ 6357-81 цилиндрическая резьба указана в дюймах, а высота ее зубьев и глубина пазов – в миллиметрах.
Как видно из приведенного примера, в одном нормативном документе метрическая система мирно сосуществует с имперской, дополняя ее.
ГОСТы, регламентирующие нормативы производства труб, разработаны в 1975 и 1981 гг. поэтому можно ожидать, что советские дюймы будут равны международному значению. Почему же тогда дюймовая труба не равна современному inch, а близка к его прусскому значению?
Отчасти это можно объяснить традициями и культурным наследием, отчасти существующей системой внешних и внутренних диаметров.
Диаметры трубы
Чтобы совсем запутать новичка и облегчить жизнь профессионала
pellete.ru
таблица, основные размеры и диаметры
Такой справочный материал как таблица трубной резьбы должен быть под рукой практически у каждого мастера, ведь для ряда сантехнических работ знание диаметра и других характеристик резьбы просто необходимо.
Именно поэтому данную статью мы решили посвятить этому, казалось бы, довольно узкому – но все же очень важному вопросу.
Трубная резьба
Типы резьбы
Характеристики резьбы
Резьба как таковая представляет собой последовательность винтовых канавок с постоянной величиной сечения и шага, которые наносятся на поверхности цилиндрической либо же конической формы. Резьба применяется для обустройства резьбовых соединений труб различного назначения.
Резьба характеризуется такими показателями как:
- Единиц измерения диаметра
- Расположение
- Профиль резьбообразующей поверхности
- Направление
- Число заходов резьбы
Трубная резьба представляет собой достаточно обособленную группу стандартов, которые регламентируют параметры соединения с использованием труб из различного материала. Ниже мы рассмотрим несколько типов трубных резьб.
Цилиндрическая трубная резьба
Резьба трубная цилиндрическая Также известна как резьба Витворда. (BritishStandardWhitworth). Данный вид резьбы применяется для цилиндрического резьбового соединения, а также – при соединении внутренней цилиндрической и наружной конической трубной резьбы.
Цилиндрическая резьба
Параметры данного типа резьбы следующие:
- Обозначение формы профиля – резьба дюймовая (профиль резьбы в форме равнобедренного треугольника с верхним углом 55 градусов)
- Наибольший диаметр трубы для резьбового соединения – 6 дюймов
Обратите внимание!
Для соединения труб диаметром более 6 дюймов следует использовать сварное соединение.
Коническая трубная резьба
Резьба этого типа используется для трубного конического соединения, а также для стыковки внутренней цилиндрической резьбы с наружной конической.
Функцию уплотнения в данном случае использует сама резьба, при этом обязательным является использование герметика.
Двойная коническая резьба
Характеристики резьбы:
- Резьба дюймового типа с конусностью
- Буквенный индекс резьбы указывает не ее тип (R – наружная резьба и Rc – внутренняя резьба, LH – левая резьба)
Резьба круглая (для санитарно-технической арматуры)
Круглая резьба для сантехнической арматуры применяется там, где необходимо обустройство часто разъемных соединений. Благодаря конструктивным особенностям данный тип резьбы отличается длительным сроком службы и высокой сопротивляемостью к нагрузкам (даже весьма значительным).
Круглая резьба используется в таких элементах как:
- Смесители
- Краны
- Вентили
- Шпиндели
Допускается применение данного типа резьбы в элементах, которые работают в загрязненной среде.

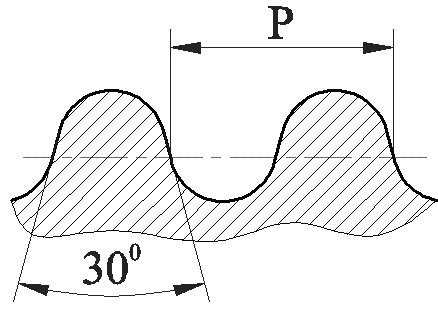

Схема круглой резьбы
Резьба NPSM
Данный тип резьбы расшифровывается как National pipe thread и соответствует американскому стандарту трубных резьб NSI/ASME B1.20.1. Резьба NPSM относится к цилиндрическим дюймовым резьбам (профиль резьбы в форме треугольника с углом в 60 градусов) и производится в диапазоне от 1/16 дюйма до 24 дюймов.
Резьба NPSM
Обратите внимание!
Данный тип резьбы не следует путать с резьбой NPT, которая является американским стандартом конической трубной резьбы и используется для обеспечения повышенной надежности соединения труб под высоким давлением.
Естественно, здесь мы рассмотрели лишь наиболее часто встречающиеся типы трубных резьб. Однако и этой информации будет вполне достаточно для тех, кто будет самостоятельно обустраивать трубные соединения. Ну, а чтобы необходимая информация всегда была под рукой, ниже мы приведем нужный каждому мастеру справочный материал.
Трубные резьбы: таблица
В этом разделе приводится таблица трубных резьб, содержащая информацию об основных параметрах трубных резьбовых соединений. Рекомендуем вам обращаться к этой таблице, занимаясь, к примеру, ремонтом санузла:
Резьба, дюймов | Размеры, мм | Число ниток | ||||||
диаметр | шаг резьбы | высота профиля | радиус | на дюйм | на 127 мм | |||
| наружный | внутренний | средний | ||||||
1/8 | 9,729 | 8,567 | 9,148 | 0,907 | 0,581 | 0,125 | 28 | 140 |
1/4 | 13,158 | 11,446 | 12,302 | 1,337 | 0,856 | 0,184 | 19 | 95 |
3/8 | 16,663 | 14,951 | 15,807 | 1,337 | 0,856 | 0,184 | 19 | 95 |
1/2 | 20,956 | 18,632 | 19,794 | 1,814 | 1,162 | 0,249 | 14 | 70 |
5/8 | 22,912 | 20,588 | 21,750 | 1,814 | 1,162 | 0,249 | 14 | 70 |
3/4 | 26,442 | 24,119 | 25,281 | 1,814 | 1,162 | 0,249 | 14 | 70 |
7/8 | 30,202 | 27,878 | 29,040 | 1,814 | 1,162 | 0,249 | 14 | 70 |
1 | 33,250 | 30,293 | 31,771 | 2,309 | 1,479 | 0,317 | 11 | 55 |
1 1/8 | 37,898 | 34,941 | 36,420 | 2,309 | 1,479 | 0,317 | 11 | 55 |
1 1/4 | 41,912 | 38,954 | 40,433 | 2,309 | 1,479 | 0,317 | 11 | 55 |
1 3/8 | 44,325 | 41,367 | 42,846 | 2,309 | 1,479 | 0,317 | 11 | 55 |
1 1/2 | 47,805 | 44,817 | 46,326 | 2,309 | 1,479 | 0,317 | 11 | 55 |
1 3/4 | 53,748 | 50,791 | 52,270 | 2,309 | 1,479 | 0,317 | 11 | 55 |
2 | 59,616 | 56,659 | 58,137 | 2,309 | 1,479 | 0,317 | 11 | 55 |
2 1/4 | 65,712 | 62,755 | 64,234 | 2,309 | 1,479 | 0,317 | 11 | 55 |
2 1/2 | 75,187 | 72,230 | 73,708 | 2,309 | 1,479 | 0,317 | 11 | 55 |
2 3/4 | 81,537 | 78,580 | 80,058 | 2,309 | 1,479 | 0,317 | 11 | 55 |
3 | 87,887 | 84,930 | 86,409 | 2,309 | 1,479 | 0,317 | 11 | 55 |
3 1/4 | 93,984 | 91,026 | 92,505 | 2,309 | 1,479 | 0,317 | 11 | 55 |
3 1/2 | 100,334 | 97,376 | 98,855 | 2,309 | 1,479 | 0,317 | 11 | 55 |
3 3/4 | 106,684 | 103,727 | 105,205 | 2,309 | 1,479 | 0,317 | 11 | 55 |
4 | 113,034 | 110,077 | 111,556 | 2,309 | 1,479 | 0,317 | 11 | 55 |
4 1/2 | 125,735 | 122,777 | 124,256 | 2,309 | 1,479 | 0,317 | 11 | 55 |
5 | 138,435 | 135,478 | 136,957 | 2,309 | 1,479 | 0,317 | 11 | 55 |
5 1/2 | 151,136 | 148,178 | 149,657 | 2,309 | 1,479 | 0,317 | 11 | 55 |
6 | 163,836 | 160,879 | 162,357 | 2,309 | 1,479 | 0,317 | 11 | 55 |
Резьбовое соединение труб
Как видите, в качестве способа соединения труб широко применяется резьба трубная: таблица таких резьб, которая включена в данную статью, обязательно вам пригодится, если вы займетесь самостоятельными сантехническими работами. И вполне возможно, именно эта информация и станет определяющей в итоговом результате всей вашей работы!
