Как сделать ремонт холодильника индезит своими руками

Почему холодильник Индезит не морозит или не холодит

Про ремонт холодильников Indesit можно рассказывать очень много и 1 статьи для этого явно не хватит, так как этот бренд выпускает не только большое количество моделей, но и холодильники с разной системой оттаивания или заморозки (тут кто как хочет это и называется). Я постараюсь ёмко рассказать про каждую из этих систем, но всё-таки больше внимания уделю плачущей системе разморозки, так как на сегодняшний день, это пожалуй самые распространенные холодильные установки в домах жителей бывшего Советского Союза, особое внимание уделю автоматике, потому что имено неисправности связанные с термостатом или реле, вы сможете устранить своими руками, что касается утечки фреона или замены мотора, то в таких случаях без помощи мастера не обойтись. Так же немаловажный момент, связан с двигателем, то есть компрессором, тут главное правильно продиагностировать его поломку. Нередко бывает так, что на первый взгляд вышел из строя мотор, но в результате оказывается, что эта деталь вполне рабочая. Теперь, после того как сделали небольшую вводную часть, можно приступить к поиску причин неисправности вашего холодильника

Ремонт двухкамерных холодильников Индезит с капельной системой оттаивание

В более чем 50%, из строя выходит термостат или реле, но настоящим бичом для этих холодильников, является утечка фреона в запененной части корпуса, ниже я постараюсь перечислить все неисправности, которые связаны с этой системой разморозки. Тут сразу хотелось бы отметить, что если мастер определил в вашем холодильнике утечку фреона и рекомендует вам установить, на задней стенке в холодильной камере, плачущий испаритель, то желательно с этим согласиться, не надо жадничать. Это так, небольшое отступление, но по делу, а сейчас я перечислю, всё то что может поломаться в вашем холодосе

  1. Реле пуска мотора — В данном случае мотор просто не запускается или запускается на несколько секунд
  2. Сгорел двигатель холодильника — Признаки такие же, как и в первом пункте, плюс если вы слышите едва заметный гул двигателя, то скорее всего ему пришёл кирдык, про остальное прочтёте ниже
  3. Утечка фреона — Нет холода, в отделение холодильной камеры или мороза в морозилке
  4. Забилась капилляра
    — Тоже самое, что и в предыдущем случае, то есть в пункте 3
  5. Поломался термостат — Холодильник не включается или работает в неположенном режиме

Дальше будем разбирать всё по порядку и в первую очередь начнём с самого главного, то есть с пускозащитного реле и компрессора холодильника

Вышло из строя реле запуска двигателя или компрессор

В холодильниках Indesit применяется два типа моторов, это компрессор от ACC и бренда Denfos, оба двигателя, как по мне, довольно хорошо себя зарекомендовали в работе, но всё же у них есть свои недостатки. Дело в том, что они боятся перенапряжения и из-за этого часто выходят из строя. Тут можно отметить следующие, что тут вина больше не производителя, а потребителя, который от незнания или от скупости не установил стабилизатор тока, в итоге на двигатель поступает пониженное или повышенное напряжение. Теперь посмотрите, что происходит с реле в случаи пониженного напряжения, оно включает мотор, а двигатель не может запуститься или запускается на несколько секунд, потому как срабатывает реле, то есть отсекает двигатель от электро цепи, в результате многократного отключения и включения, реле может выйти из строя, в прочем и мотор тоже. Ещё одна причина, почему пусковое реле может сгореть, это перегрев компрессора от долгой работы. Если вы обыкновенный пользователь, то в вашем случае, я бы проделал следующую операцию. Снимите реле с двигателя и отнесите его в мастерскую, чтобы мастер его подсоединил к заведомо рабочему мотор-компрессору, тогда будет ясно, рабочая или нет эта запчасть. Ниже вы можете посмотреть видео, в котором рассказано, как проверить реле и двигатель на холодильниках Индезит

Теперь немножко ещё дополним, этот параграф. Бывает такое, что двигателя работает в течение часа или 2, но после его отключения термостатом, компрессор не может запуститься, это связано больше с перегревом мотора и поэтому покуда он не остынет, он работать не будет. Причина тут одна, приклеивает поршень на компрессоре и исправить, такую неисправность, можно только поменяв движок. В общем, если двигатель холодильника, не запускается, то в первую очередь снимите реле и отнесите его в мастерскую, маломальски соображающий мастер, сразу определит поломку. Очень важно, не тыкайте каждые 5 секунд, в розетку вилку, этого делать нельзя, минимальный промежуток, между отключением и включением, должен быть не меньше 10 минут

Перестал морозить и холодить двухкамерный холодильник Индезит

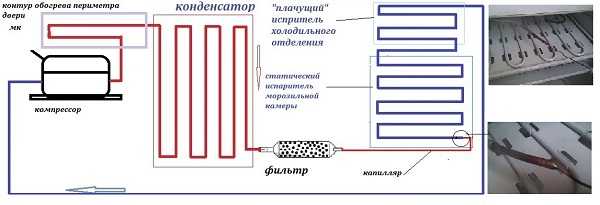

Вот она, самая большая лажа, в двухкамерных холодильниках с капельной системой оттаивания. Как вы догадались, речь пойдет об утечке фреона и забитой капилярке. Если забилась трубка впрыска, то есть капилляра, то в первую очередь надо посмотреть на теплообменник, это металлическая решётка сзади холодильника, его ещё называют конденсатор или радиатор. В общем желательно проверить, как нагревается этот теплообменника, если на ощупь два калача очень горячие, а остальные холодные, то скорее всего речь идёт об забитом фильтре или капиллярной трубке. Без мастера, произвести такой ремонт своими руками, вы не сможете. Для полной достоверности картины, надо спустить газ из системы, падать в неё давление воздуха и посмотреть прохождение капиллярной трубки на выходе. Если на выходе из капилярки, воздух дует хорошо, то есть как положено, то тогда необходимо вставлять плачущий испаритель. Наглядный пример такой работы, я показал в видео, которое вы можете посмотреть ниже, а сейчас давайте разберем признаки того, что в холодильнике произошла утечка фреона

  1. В холодильной камере повысилась температура
  2. На задней стенке холодильного отделения наблюдается вздутие пластмассы, то есть так называемый хлопун, это вы можете без труда определить, нажав на пластмассу, если под ней ощущается свободное пространство, то 100% надо устанавливать плачущий испаритель
  3. Очень низкая температура в морозильной камере и недостаточная температура для отключения в холодильной камере
  4. Чувствуется неприятный запах масла
  5. Холодильник не отключается
  6. В углу на задней стенке холодильного отделения, присутствует наледь, то есть глыба льда

Смотреть видео. Что делать, если нет холода в верхнем отделении холодильника Индезит

Выше я перечислил, как определить неисправность, если в вашем холодильнике пошла утечка. Тут надо добавить следующее, фреон запаха не имеет, пахнет масло и поэтому унюхать утечку, практически не возможно. Вот теперь, речь пойдет о том, как мастера вычисляют утечку на видимых местах. В первую очередь надо потрогать трубки радиатора возле мотора, если есть маслянистые места, то вполне вероятно фреон вышел именно там, где вы обнаружили эту гадость. Также надо обратить внимание на промежуточную планку между холодильной и морозильной камерой, если она очень ржавая и пахнет маслом, то вполне возможно утечка произошла именно тут, бывает в 10% из 100. Дело в том, что за этой планкой, проходит контур оттайки, это металлическая трубка, по которой циркулирует хладагент, она подогревает железную планку, посмотрите на фото ниже, это сделано для того, чтобы убрать конденсат из под резинки



Холодильник Индезит выключился и больше не включается

В первую очередь надо правильно проверить термостат. На холодильниках Indesit с плачущей системой разморозки, есть функция «супер заморозка», это такая кнопка при нажатии на которую, ваш холодильник может работать неделями не отключаясь, при её помощи - мотор подключается напрямую без термостата. Для начала, если есть такая кнопка, попробуйте на неё нажать, смотрим фото ниже, если этой кнопки нет, то будем проделывать следующую процедуру

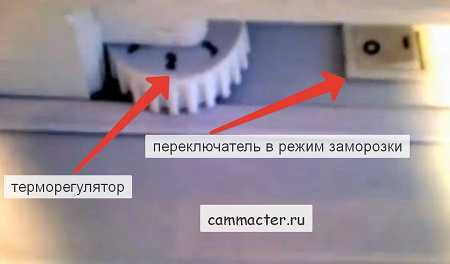

Нам надо добраться до терморегулятора, снимите верхнюю крышку, конечно если термостат стоит в верхней части, под ней вы увидите нужную нам запчасть. Следующий шаг, надо перемкнуть между собой 2 или 3 провода, обращаю внимание, что зелёный провод с желтой полосой или наоборот желтый провод с зеленой полосой, это провод заземление, который подходит к корпусу терморегулятора, обязательно уберите его в сторону, а вот другие два или три провода, надо просто соединить между собой. Перед тем как проводить данную процедуру, необходимо обесточить ваш холодильник, то есть выключить его из розетки. Подробно об этом я снял видео, которое вы можете посмотреть ниже. Теперь давайте посмотрим на признаки, по которым можно сказать, что термостат вышел из строя

  1. Холодильник выключился и больше не включается — В первую очередь надо проделать ту процедуру, которую я описал выше, то есть подключить мотор на прямую, можно нажать кнопку "супер заморозка", а если такой нет, то надо перемкнуть контакты между собой
  2. Слишком редко включается холодильник, при этом температура повышается, до не положенного уровня — Надо проделать всё тоже самое, что и в пункте 1, если холодильник запустится, то пусть проработает хотя бы час, за это время, в ХО должна набраться нужная температура. Если этого не произойдет, вызывайте мастера, тут речь будет идти уже либо о компрессоре, либо о перезаправке вашего агрегата
  3. Не отключается холодильник — В большинстве случаев, в такой ситуации виноват не термостат, а утечка фреона. Тут надо понимать, что терморегулятор отключит холодильник только в том случае, если в холодильной камере будет присутствовать нужная температура, обычно не выше 6 - 7 градусов. Проделайте следующие, полностью разморозьте вашу холодильную установку, после чего включите холодильник на 2 часа, не забудьте положить градусник в ХО, если через 2 часа в холодильном отделении не будет хотя бы 7 8 плюса, то вызывайте мастера. Термостат тут явно не причём
  4. Лампочка в холодильном отделении горит, а мотор не работает — проделайте то же самое, что я написал в пункте 1
  5. На задней стенке холодильной камеры, скапливается много льда
    — Очень частая проблема, связанная с неправильной эксплуатацией. Дело в том, что в данном случае надо выставить правильный режим. При данной неисправности происходит следующие, очень маленький диапазон работы и отдыха двигателя, в результате конденсат не успевает растаять и стечь в канал для слива. Попробуйте увеличить температуру ручкой терморегулятора, но без фанатизма, так чтобы агрегат мог отключаться. К примеру, если стояла на 2, то поставьте на 2.5 и прислушивайтесь, чтобы происходило отключение компрессора

Смотреть видео, как проверить и заменить термостат холодильника Индезит

Теперь давайте посмотрим, какие термостаты применяются в двухкамерных холодильниках Индезит

  1. К 59 — Подходит практически для любой модели двухкамерных холодильников Indesit. Не надо смотреть на модификации этого термостата, вам важно, чтобы хватило длины трубки термостата, а в остальном они не имеют никаких отличий
  2. Там 133 — практически тоже, что и К-59, точно также подойдет к любой модели двухкамерного холодильника, главное чтобы хватило длины трубки термостата, тут надо уже смотреть на модификацию. Дело в том что эти термостата есть с разной длиной, от 50 см до 2,5 м
  3. Там 145 — Обычно стоит на двухкамерных холодильниках Индезит Ноу Фрост

На этом, тему термостатов считаю закрытой, конечно есть еще нюансы, связанные с этой деталью, но описать всё в одной статье, просто невозможно, думаю скоро размещу материал, посвященный именно этой неисправности

Отремонтировать своими руками холодильник Индезит Ноу Фрост

Слишком много места занял рассказ о плачущей системе, поэтому про Ноу Фрост в Indesit, придётся написать в другой статье, но сейчас попытаюсь в крации, рассказать про самые распространённые неисправности у этих агрегатов. Ремонт таких холодильников довольно прост, заключается он в замене автоматики, причём не по отдельности, а всего целиком. Когда начали выпускаться подобные холодосы, я как мало опытный в этом вопросе мастер, сначала менял датчики потом таймеры, но в результате пришёл к выводу, что это всё фигня. Короче говоря, через некоторое время, мне возвращались повторки с теми же самыми поломками. В общем, ребята не чудите и если ваш No Frost начал хандрить, то меняйте всю автоматику скопом, не надо жадничать. Обязательно посмотрите видео по этому поводу

Смотреть видео, как отремонтировать холодильник Индезит Ноу Фрост

Тут надо добавить, что утечка фреона в этих холодильных установках, встречается очень редко, за свою практику мне приходилось устранять такую гадость, всего несколько раз. Поверьте, отремонтировал я их, не одну сотню и практически везде менял таймер и датчик оттайки, реже делал замену тэна оттайки, меняется он точно также как и в холодильниках Samsung, Lg и других брендах. Конечно, если поломка связана с утечкой или заменой тэна, то лучше обратиться к хорошему специалисту, так как эта процедура не из легких и тут можно найти на з****цу приключений, а вот что касается таймера и датчика оттайки, то это вполне под силу, вам сделать своими руками

Смотреть видео, как заменить тэн оттайки в холодильнике Индезит, Samsung и т.п.



Холодильник Индезит Ноу Фрост не морозит

На фото ниже, таймер оттайки, он руководит процессом разморозки морозильного испарителя. Обычно промежуток между включением тэна оттайки, составляет от 8 до 12 часов, это зависит от того сколько двигатель холодильника проработал, то есть учитывается суммарное время работы компрессора. Кстати заменителем этого таймера, может быть часовой механизм с Аристона или Стинола, тут надо заметить, что это практически одни и те же холодильники. Проверить таймер оттайки, очень сложно, для этого надо создать целую конструкцию со звонком, то есть делаем следующую вещь. Надо подсоединить в цепь, что-то типа сигнализации, то есть сделать так чтобы, когда часовой механизм войдёт в оттайку, он нам про это громко бы просигнализировал

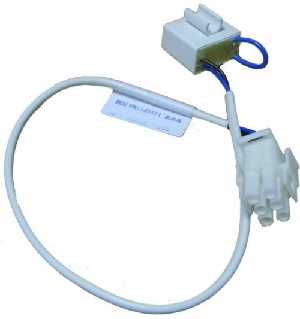

На фото 2, датчик оттайки — деталь очень капризная, проверить её сложно. Дело в том, что она сделана по принципу термостата, то есть при понижении температуры контакты внутри этого датчика замыкаются и казалось бы возьми в руки мультиметр и просто прозвони. Да действительно, если вы его снимите с системы и проверите подобным способом, то я вас уверяю в 90% случаев он будет работать как часы, но как только вы его поставите на место, начнутся чудеса, связанные с его включением и отключением. В общем если этот датчик при проверке показал, что он рабочий, не стоит этому верить



В каких случаях надо менять автоматику
  • Намерзание льда на морозильном испарителе
  • В холодильном отделении нет холода
  • Задняя решётка холодильника полностью горячая, а мороза нет. Речь идёт о конденсаторе который стоит сзади холодильника



В принципе, это основные поломки, которые мы рассмотрели в этой холодильной установке. Тут надо отметить следующие, как и в любом холодильнике с системой No Frost, в первую очередь вам надо добраться до морозильного испарителя и посмотреть намерзания льда, если наледь на морозилке отсутствует, то это уже говорит о том что, скорее всего, произошла утечка или забилась капилярка. Выше я написал, что в холодильниках с этой системой, применяется термостат там 145. Наш производитель не стал умничать и сделал самую разумную вещь, ребята поставили сюда то, что можно с легкостью заменить и проверить. В общем, проверка этого терморегулятора ничем не отличается, от проверки термостата с плачущей системой охлаждения. Короче надо перемкнуть контакты и послушать двигатель холодильника, если мотор заработает, то термостат надо менять

sammaster.xyz

диагностика холодильника индезит автозаводский район, ремонт холодильника индезит nba20fnf, частный мастер автозаводский район

диагностика холодильника индезит автозаводский район, ремонт холодильника индезит nba20fnf, частный мастер автозаводский район
  • Home
  • холодильник Индезит NBA20FNF


холодильник Индезит NBA20FNF

Габариты: высота 200 см, ширина 50 см, глубина 67 см , общий объем 366 л, объем холодильной камеры 260 л, объем морозильной камеры 106 л, тип холодильника двухкамерный, расположение мороз.камеры нижнее, климатический класс SN-ST, количество камер 2, количество дверей 2, класс энергопотребления A, энергопотребление в год 383 кВт, количество компрессоров 1, Компрессор HTK12AA, хладагент R600а, норма заправки 35 грамм, уровень шума 43 дБ, система разморозки Full No Frost, мощность замораживания 10 кг/сут, суперзаморозка, автономноe cохрaнeниe холодa 13 ч, тип управления механический, вес 76,5 кг, страна производитель Россия.
Руководство по эксплуатации

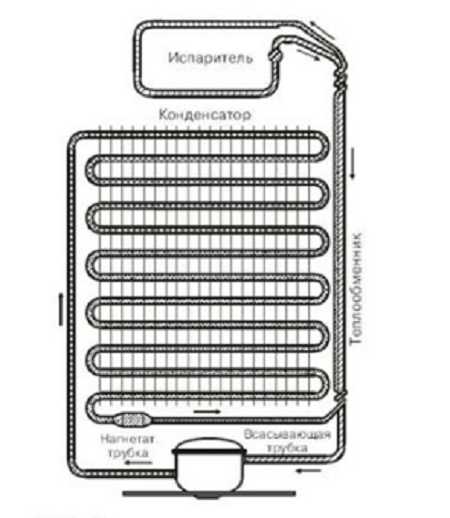

    В состав холодильного агрегата входит: компрессор, конденсатор, испаритель, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно отнести вынесенный, не запененный конденсатор, отсутствие  запененных участков трубопровода низкого давления, что исключает дефекты – утечки в запененной части, трудоемкие и сложные при диагностике и ремонте. К минусам – алюминиевый испаритель, при возникновении утечек в испарителе его придется менять в сборе.  Наиболее вероятное возникновение утечек на участке трубопровода – контура подогрева  двери морозильной камеры,  труба жесткая  не отоженная,  микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации температура  на этом участке трубопровода достигает 90 С. Повышенная влажность  на перемычке между холодильной и морозильной камерами. Продукты в холодильнике охлаждаются циркулирующим по камерам холодным воздухом, охлаждённым при прохождении через испаритель «No Frost». Испаритель представляет из себя радиатор и располагается  за панелью задней стенки  морозильной камеры. За испарителем устанавливается вентилятор, который прогоняет воздух морозильной и холодильной камер  через испаритель. При прохождении через испаритель воздух охлаждается направляется на продукты. Основная часть охлаждённого воздуха поступает в морозильную камеру,  меньшая - по дополнительному каналу, расположенному за испарителем,  в холодильную.
Холодильная камера                                      Морозильная камера

Температура в холодильной камере  регулируется перекрытием канала подачи холодного воздуха от испарителя  морозильной камеры. Канал перекрывается заслонкой, положение которой регулируется терморегулятором холодильного отделения. Холодильник отключается терморегулятором прямого метода регулирования температуры (измерение температуры воздуха) капилляр терморегулятора расположен в морозильном отделении.
1  2  3  4  5  6  7  8  9  10

www.xn---63-mdduaoecugb2g2e.xn--p1ai

indesit st 167.028, индезит st 167.028, холодильник индезит st 167.028, st 167.028, характеристики индезит st 167.028, характеристики холодильника индезит, ремонт холодильника индезит

Высота 167 см, ширина 60 см, глубина 66,5 см, двухкамерный, общий объем 298 л, объем холодильного отделения 245 л, объем морозильного отделения 53 л, возможность перестановки полок в холодильной камере и на панели двери по высоте, автоматическое оттаивание испарителя холодильной камеры, температура морозильного отделения -18 С, класс энергопотребления B, управление электромеханическое, компрессор Danfoss TLES6F, автономное сохранение холода 14 часов, мощность замораживания 2 кг/сутки, климатический класс N, ST, уровень шума до 39 дБ, хладагент R134a, норма заправки 100 грамм

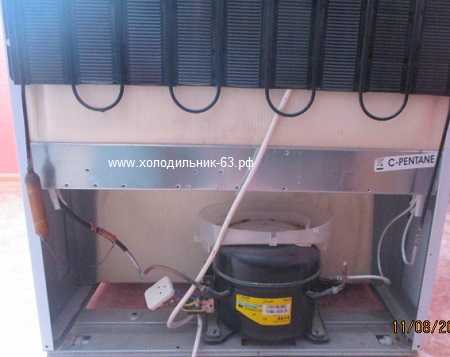

В состав холодильного агрегата входит: компрессор, конденсатор, статический испаритель морозильного отделения, «плачущий» испаритель холодильного отделения, фильтр-осушитель, капиллярный трубопровод.  К плюсам конструкции можно вынесенный, не запененный конденсатор. К минусам  – стальной контур подогрева периметра двери  - наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода,  труба жесткая  не отоженная,  микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации  температура на этом участке трубопровода  достигает 90 С.


Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются.  Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения. Гидравлическое сопротивление капиллярного трубопровода подобрано таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости.  На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя,  фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в морозильном отделении. При понижении температуры в морозильном отделении фреон начинает кипеть в испарителе холодильного отделения, соединенным последовательно с испарителем МО. Пройдя через испаритель,  жидкий фреон превращается в пар, который откачивается  мотор-компрессором.

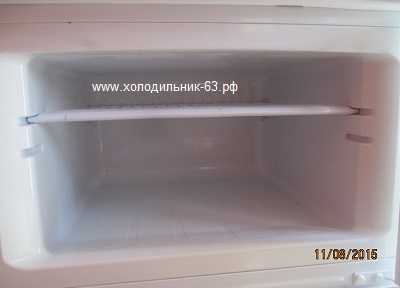

Продукты в морозильном отделении охлаждаются статическим испарителем.

Оттаивание морозильной камеры – ручное. Хорошая теплоизоляция позволяет производить оттайку не чаще одного раза в 6 месяцев. Продукты в холодильном отделении охлаждаются "плачущим" испарителем ХО. К испарителю подведен капилляр терморегулятора косвенного метода регулирования температуры, фиксирующего температуру испарителя и отключающего мотор-компрессор при достижении заданной температуры.

Оттайка холодильной камеры автоматическая. При отключении компрессора температура испарителя до следующего замыкания контактов терморегулятора повышается до плюсовой, весь конденсат, вымерзший на задней стенке тает. Вода удаляется по каналу сбора слива конденсата, расположенного внизу на задней стенке  ХК,  в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду.

дефекты


www.xn---63-mdduaoecugb2g2e.xn--p1ai

дефекты двухкамерного холодильника, ремонт двухкамерного холодильника


в холодильном отделении может быть установлен
вентилятор для более равномерного
распределения температуры как например в холодильниках

Аристон    RMBA1185.LV.022    RMBA1200LV.022

BEKO CSK 38000


ДЕФЕКТЫ

НЕ ВКЛЮЧАЕТСЯ

1. Утечка фреона из сильфона терморегулятора, возникает, как правило,  в следствии  коррозии капилляра терморегулятора в месте крепления к испарителю. При этом давление в сильфоне падает,  размыкаются контакты «3» - «4» через которые запитан мотор-компрессор. Холодильник не включается. При неполной утечке фреона (встречается крайне редко) холодильник работает с малым коэффициентом рабочего времени, температура в холодильнике повышена.

2. Дефект контактной группы терморегулятора. Нет цепи между контактами  «3» - «4», холодильник не включается.

3. Обрыв обмоток компрессора. Обрыв цепи может быть на рабочей, пусковой,  или на  двух  обмотках  сразу. При включенном в сеть холодильнике, компрессор не запускается, температура корпуса компрессора  комнатная.

4. Межвитковое замыкание рабочей обмотки электродвигателя  компрессора. Компрессор запускается,  в следствии того, что витки обмотки замкнуты, сопротивление обмотки снижено через пускозащитное реле проходит  повышенный ток. Реле срабатывает на отключение компрессора в течение минуты. Слышен щелчок  реле,   компрессор отключается. После остывания реле повторяется попытка пуска. При включенном в сеть холодильнике корпус компрессора сильно нагревается.

5. Межвитковое замыкание пусковой обмотки электродвигателя компрессора. Признаки дефекта аналогичны пункту 4.

6. Заклинивание мотор компрессора. Компрессор включается слышен гул электродвигателя, однако, вращения электродвигателя нет, компрессор не создает давления, сопротивление обмоток соответствует номиналу.

7. Дефект пускозащитного реле. Компрессор не включается или включается на одну, две минуты. Сопротивление обмоток соответствует номиналу.

При диагностике компрессора необходимо учитывать надежность данного узла холодильника. Как правило,  вышеперечисленные отказы компрессора, возникают из за того, что компрессор перестает отключаться и необходимо установить причину (автоматика, утечки фреона )



 НЕ МОРОЗИТ

1. утечка фреона из контура холодильного агрегата - признаки.

- повышенная температура в холодильном отделении

- повышенная температура в морозильном отделении

- холодильный прибор работает не отключаясь

- в холодильной камере на задней стенке  может намерзать лед на участке испарителя , где происходит кипение остатков фреона, остальная часть стенки чистая, без инея.

 2 засорение капиллярного трубопровода холодильного агрегата

- повышенная температура в холодильном отделении

- повышенная температура в морозильном отделении

- холодильный прибор работает не отключаясь

- горячее первое колено конденсатора,  последующие - комнатная температура

 - в холодильной камере на задней стенке  может намерзать лед на участке испарителя , где происходит кипение прошедшего через капилляр  фреона, остальная часть стенки чистая, без инея

- при выключении холодильника из сети в течение первых 30 секунд наблюдается резкое понижение температуры фильтра-осушителя холодильного агрегата – фреон возвращается из капилляра и кипит в фильтре

- при надломе технологической трубки компрессора, через нее выходит малая часть фреона,

при полном засорении капилляра давление в трубке будет ниже атмосферного, произойдет всасывание воздуха в компрессор

- при срезе капилляра после фильтра осушителя, весь фреон под давлением  выйдет из фильтра

- при измерении давления всасывания на заправочной трубке динамика роста давления при отключении холодильника -  давление растет медленно, при полном перекрытии сечения капилляра давление не растет, если давление плавно растет до некоторого уровня, а затем скачком увеличивается – наличие влаги в системе, замерзающей на выходе капилляра в испаритель.

- повышенная температура в холодильном отделении

- повышенная температура в морозильном отделении

- холодильный прибор работает не отключаясь

- горячее первое колено конденсатора,  последующие - комнатная температура

- при надломе технологической трубки компрессора, через нее выходит малая часть фреона,

при полном засорении фильтра давление в трубке будет ниже атмосферного, произойдет всасывание воздуха в компрессор

- при срезе капилляра после фильтра осушителя, малый выход  фреона из фильтра, при полном засорении фильтра выхода нет, при срезе фильтра, выход фреона под давлением из конденсатора

4. потеря производительности мотор - компрессора

- повышенная температура в холодильном отделении

- повышенная температура в морозильном отделении

- холодильный прибор работает не отключаясь

- компрессор включается, сопротивление обмоток соответствуют номиналу. В результате дефекта клапанной группы компрессор не создает рабочего давления, холодильник не набирает температуры, работает,  не отключаясь . Часто данный дефект сопровождается посторонними металлическими шумами при работе компрессора. Для подтверждения дефекта необходимо срезать заправочную трубку компрессора, срезать фильтр от конденсатора, подключить манометрический коллектор к конденсатору, включить компрессор, проверить создаваемое давление по воздуху. (30 атм)

При диагностике компрессора необходимо учитывать надежность данного узла холодильника. Как правило,  вышеперечисленные отказы компрессора, возникают из- за того, что компрессор перестает отключаться и необходимо установить причину (автоматика, утечки фреона и т.д.) Замена компрессора  5. Завышенная заправочная доза фреона в агрегате. Дефект встречается на новых холодильниках при первом включении, на холодильниках после ремонта холодильного агрегата. В результате избытка фреона, фреон затапливает каналы испарителя, сокращая свободный объем для кипения, повышается давление в испарителе, снижается холодопроизводительность агрегата, холодильник перестает отключаться. При этом может обмерзать обратная трубка  испаритель – компрессор.

- повышенная температура в морозильной камере

- обмерзание обратной трубки вплоть до  патрубка мотор-компрессора

6. Нарушение тарировки терморегулятора признаки дефекта:

- холодильник работает с малым коэффициентом рабочего времени, отключается, не набрав температуры

- повышенная температура в холодильном отделении

- повышенная температура в морозильном отделении

7. Утечка фреона из сильфона терморегулятора

 При этом давление в сильфоне падает,  размыкаются контакты «3» - «4» через которые запитан мотор-компрессор. Холодильник не включается. При неполной утечке фреона (встречается  редко) холодильник работает с малым коэффициентом рабочего времени, температура в холодильнике повышена, после отключения долго не включается,  до повышения температуры в холодильной камере до температуры помещения.



Какой холодильник выбрать на изобутане или фреоне?
Любой холодильник имеет свойство ломаться. Причины могут быть разными – резкий скачок напряжения, короткое замыкание или банальный износ внутренних механизмов компрессора. И если встал вопрос о покупке нового холодильника, то на каком фреоне должен работать новый холодильник на R600a (изобутан) или R134a. Какой вариант лучше?


1  2  3  4  5  6  7  8  9

www.xn---63-mdduaoecugb2g2e.xn--p1ai

индезит ibf 181s, холодильник Индезит IBF 181S, индезит IBF 181S, индезит, IBF181S, IBF, 181S, холодильник индезит, холодильники индезит, дом быта Заря, ремонт холодильников Индезит, мастерская в Тольятти, фулл фрост, фулл ноу фрост

индезит ibf 181s, холодильник Индезит IBF 181S, индезит IBF 181S, индезит, IBF181S, IBF, 181S, холодильник индезит, холодильники индезит, дом быта Заря, ремонт холодильников Индезит, мастерская в Тольятти, фулл фрост, фулл ноу фрост
  • Home
  • Индезит IBF 181S


Индезит IBF 181S

Тип холодильник с морозильником, расположение морозильной камеры снизу, управление электромеханическое, энергопотребление класс A ( 365 кВтч/год ), количество компрессоров 1, хладагент R600a (изобутан), норма заправки 37 грамм, количество камер 2, количество дверей 2, габариты ширина 60 см, глубина 67 см, высота 185 см, цвет серебристый, размораживание морозильной камеры Full No Frost, размораживание холодильной камеры Full No Frost, автономное сохранение холода до 13 ч, мощность замораживания до 3 кг/cутки, общий объем 339 л, объем холодильной камеры 233 л, объем морозильной камеры 106 л, FOOD CARE ZONE, материал полок стекло, возможность перевешивания двери, уровень шума до 42 дБ, климатический класс SN, ST,вес 70 кг, терморегулятор Danfoss 25T65, компрессор LK100CY или NT114Y тепловое реле тэна ТТ1-72 10/250, таймер ТЭУ-01-02

В состав холодильного агрегата входит: компрессор, конденсатор, испаритель, фильтр-осушитель, капиллярный  трубопровод. К плюсам конструкции можно отнести вынесенный, не запененный конденсатор, отсутствие  запененных участков трубопровода низкого давления, что исключает дефекты – утечки в запененной части, трудоемкие и сложные при диагностике и ремонте. К минусам – алюминиевый испаритель, алюминиевая обратная трубка. Наиболее вероятное возникновение утечек на участке трубопровода – контур подогрева  двери морозильной камеры, труба жесткая  неотоженная,  микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации температура на этом участке трубопровода достигает 90 С.

Продукты в холодильнике  охлаждаются циркулирующим по камерам холодным воздухом, охлаждённым при прохождении через испаритель NO FROST. Испаритель представляет из себя радиатор и располагается  за панелью  задней стенки камеры морозильной камеры. Над испарителем устанавливается вентилятор, который прогоняет воздух морозильной и холодильной камер  через испаритель. При прохождении через испаритель воздух охлаждается направляется на продукты. Основная часть охлаждённого воздуха поступает в морозильную камеру, меньшая - по дополнительному каналу в холодильную. Температура в холодильной камере  регулируется перекрытием канала подачи холодного воздуха от испарителя  морозильной камеры. Канал перекрывается заслонкой, положение которой регулируется терморегулятором холодильного отделения

Холодильник отключается терморегулятором прямого метода регулирования температуры (измерение температуры воздуха) капилляр терморегулятора расположен в морозильном отделении. Влага, содержащаяся в морозильной камере, холодильном отделении,  вымерзает на испарителе.

Для сохранения эффективности охлаждения воздуха из-за низкой  теплопроводности слоя инея, необходимо время от времени производить оттайку испарителя. Оттайка начинается по команде таймера системы «No Frost»  и происходит под действием тепла, вырабатываемого тэном, установленным на испарителе. В состав системы входит таймер, испаритель, вентилятор, тэн оттайки, термоплавкий предохранитель и система слива талой воды. При включении холодильника в сеть,  контакты терморегулятора   замкнуты, через терморегулятор подается напряжение на компрессор, вентилятор обдува испарителя, вентилятор запитан параллельно с компрессором и работает пока  работает компрессор, не отключаясь при открытии двери. При наборе температуры – 10 С на термореле, закрепленном на испарителе, таймер отключает вентилятор и компрессор (контакты «2» - «3» таймера) и подает напряжение на тэн испарителя контакты «3»-«4». При наборе температуры +10 С на термореле, таймер размыкает контакты на тэн, и замыкает контакты «2»-«3» компрессора, холодильник переходит в режим «охлаждение». Следующая оттайка происходит через 8 часов непрерывной работы компрессора (время остановки не учитывается). При выключении холодильника из сети, последующее включение будет начинаться с оттайки испарителя. При наборе заданной температуры размыкаются контакты терморегулятора, отключается компрессор, вентилятор. Капилляр терморегулятора заведен в морозильную камеру, закреплен под потолком морозильной камеры.

Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена над компрессором холодильника, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду.

Дефекты



Принцип работы холодильника Full No Frost
Основное назначение системы – предотвращение образования инея внутри холодильной и морозильной камер за счет принудительного прогона воздуха. Пользователю достаточно 1 раз в год отключить бытовой прибор и провести его влажную уборку


1  2  3  4  5  6  7  8  9  10

www.xn---63-mdduaoecugb2g2e.xn--p1ai

устройство холодильника Индезит Full No Frost, устройство холодильника Аристон Full No Frost, устройство холодильника Full No Frost, устройство холодильника, Full No Frost, холодильник, Full, No, Frost, фулл, ноу, фрост

  • Home
  • морозильная камера

морозильная камера


Компрессор холодильника отключается терморегулятором прямого метода регулирования температуры (измерение температуры воздуха) капилляр терморегулятора расположен в морозильной камере и фиксирует достижение заданной температуры именно в морозильной камере.

Влага, содержащаяся в морозильной камере, холодильной камере, вымерзает на испарителе. Для сохранения эффективности охлаждения воздуха из-за низкой  теплопроводности слоя инея, необходимо время от времени производить оттайку испарителя. Оттайка начинается по команде таймера и происходит под действием тепла, вырабатываемого тэном, установленным на испарителе.
В состав системы оттайки входит:
- таймер
- тэн
- тепловое реле тэна
- термоплавкий предохранитель
- система слива талой воды.

Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду.


1  2  3  4  5  6



www.xn---63-mdduaoecugb2g2e.xn--p1ai

ремонт холодильника индезит sb16730, заменить компрессор на двухкамерном холодильнике индезит, заправить фреоном двухкамерный холодильник индезит, не морозит холодильник индезит

  • Home
  • холодильник Индезит SB16730

холодильник Индезит SB16730


Расположение морозильной камеры снизу, управление электромеханическое, энергопотребление класс B (445 кВтч/год), количество компрессоров 1, хладагент R600a  - 52 грамм, количество камер 2, количество дверей 2, габариты (ШxГxВ) 60 x 66.5 x 167 см, размораживание морозильной камеры ручное, размораживание холодильной камеры капельная система, автономное сохранение холода до 15 ч, мощность замораживания 2 кг/cутки, общий объем 299 л, объем холодильной камеры 195 л, объем морозильной камеры 104 л, материал полок стекло, возможность перевешивания двери, уровень шума до 39 дБ, климатический класс N, Вес 60.5 кг, компрессор  Sekop TLES7.5kk.3, терморегулятор FSTB KDF28Q5 В состав холодильного агрегата входит: компрессор, конденсатор, статический испаритель морозильного отделения, «плачущий» испаритель холодильного отделения, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно вынесенный, не запененный конденсатор. К минусам  – стальной контур подогрева периметра двери  - наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода. При эксплуатации  температура на этом участке трубопровода  достигает 90 С.

Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются.  Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения. Гидравлическое сопротивление капиллярного трубопровода подобрано таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости.  На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя,  фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в морозильной камереи. При понижении температуры в морозильной камере  фреон начинает кипеть в испарителе холодильногй камеры, соединенным последовательно с испарителем МК. Пройдя через испаритель,  жидкий фреон превращается в пар, который откачивается компрессором.
Продукты в морозильной камере охлаждаются статическим испарителем. Испаритель,  представляет  из себя змеевик, выполняющий и функцию полок МК. Оттаивание морозильной камеры – ручное. Хорошая теплоизоляция позволяет производить оттайку не чаще одного раза в год.
Продукты в холодильной камере охлаждаются испарителем ХК, интегрированным в заднюю стенку ХК. Терморегулятор косвенного метода регулирования температуры, фиксирует температуру испарителя и отключает мотор-компрессор при достижении заданной температуры.  Оттайка холодильного отделения автоматическая. При отключении компрессора температура испарителя до следующего замыкания контактов терморегулятора повышается до плюсовой, весь конденсат, вымерзший на задней стенке тает. Вода удаляется по каналу сбора слива конденсата, расположенного внизу на задней стенке,  в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду.




1  2  3  4  5  6  7  8  9  10
