Труб дюймы – Размеры труб в дюймах и (мм)

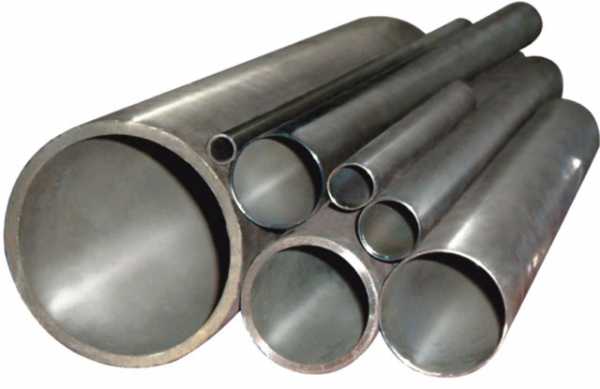

Диаметры медных труб (в дюймах и миллиметрах) бывают следующих видов:

• номинальный;
• внутренний;
• наружный.

Кроме того, в промышленных расчётах используют такие вспомогательные понятия, как толщина стенок и условный проход. Читайте также: “Какие размеры медных труб бывают, какие диаметры чаще используются”.

Каждому из этих терминов следует дать определение:

1. Условный проход – понятие, необходимое для аккуратного соединения элементов трубопровода с помощью фитингов. Этим названием обозначают внутренний просвет трубы. Размеры этой величины за границей указывают, как принято, в дюймах, в России – в миллиметрах.
2. Толщина стенок. Условно изделия называют тонкостенными или толстостенными. Толщина стенок напрямую связана с основными технологическими характеристиками трубопровода – внутренним давлением среды и количеством вещества, проходящим через неё за единицу времени. Этот параметр обычно измеряют в миллиметрах.
3. Номинальный диаметр – в целом соответствует величине условного прохода, но маркировка трубы осуществляется с указанием точного значения этого размера.
4. Внутренний диаметр – характеристика производительности трубопровода, используется для гидродинамических расчётов.
5. Наружный диаметр – применяется для классификации продукции на большую, среднюю и малую.

Следует знать, что размеры труб по наружному диаметру практически всегда обозначаются в миллиметрах, а внутренние размеры – в зависимости от страны происхождения, в дюймах или миллиметрах.

Методы измерения

Способ определения габаритов трубы зависит от ситуации. Например, при приобретении продукции достаточно посмотреть на её маркировку и при необходимости перевести в соответствии с принятыми в стране стандартами.

Если же имеется отрезок трубы, размеры можно узнать:

• с помощью линейки – самый простой и общедоступный способ, однако наименее точный, в частности из-за того, что бытовые линейки обычно не калибруются;
• рулеткой (мерной лентой и т.п.) – та же проблема, что в первом случае;
• штангенциркулем и прочей специальной аппаратурой – при условии качества измерительных приборов наиболее точный метод, обеспечивающий достоверность расчётов, следовательно, нормальное функционирование готового водопровода.

Перевод единиц измерения

Перевод можно осуществлять с помощью простой пропорции: один дюйм равен 25,4 мм. Значит, внутренний диаметр трубы полдюйма в миллиметрах составит 12,7 мм, дюймовой трубы – 25,4 мм и так далее.

Однако на практике работать с нецелыми значениями неудобно, поэтому используются таблицы перевода дюймовых параметров труб в миллиметровые. Читайте также: “Как измеряется дюймовая труба – сравнение с метрической системой измерения диаметра”.

Как измеряется дюймовая труба – сравнение с метрической системой измерения диаметра

Например, для трубы в четверть дюйма значение эквивалентного диаметра составляет 8 мм, в полдюйма – 15 мм, в три четверти дюйма – 20 мм и т.д.

Дюймовые размеры, а значит, и перевод из дюймов в миллиметры, используются при обозначении диаметров медных труб и подборе под эти изделия арматуры – муфт, тройников и крестовин, уголков и фитингов с резьбой. Размеры этих элементов указываются на их поверхности.

Как видно из вышесказанного, перевод размеров в дюймах в метрически – простая, но ответственная процедура, от которой зависит дальнейший успех и сама возможность проведения монтажных работ.

trubaspec.com

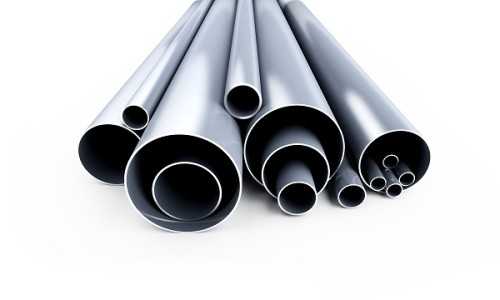

Дюймовая труба диаметр: отличия от метрической

Описание систем измерения труб

Каждый человек, вне зависимости от профессии, который сталкивался с трубами, знает, что есть несколько вариантов их измерения — это метрическая и дюймовая, при этом для каждого отдельного случая идет свое исчисление.

Чаще всего трубы, предназначенные для водоснабжения, маркируются диаметрами, указанными в дюймах.

 Дюймовая система измерения (она же имперская) используется для газо- и водопроводов, а соответственно, все остальные лежат в метрической системе.

Основные расчеты происходят по внутреннему диаметру трубы, но бывают исключения, когда при инженерных расчетах используется и наружный диаметр. При этом производители не всегда придерживаются принятых норм, и временами путают системы измерения, соответственно, уже вручную приходится пересчитывать данные.

Есть несколько основных диаметров:

1. 1\2 и 3\4 — эти варианты выделаются в отдельную группу, т.к. у них особенный шаг резьбы, а именно 1,814, соответственно на 1 единицу меры будет целых 14 ниток.
2. От 1 до 6 дюймов включительно шаг падает и становится всего 2,309, а это уже 11 нитей сечения. Данное количество ниток ничуть не ухудшает положение вещей, но и качественнее соединение не становится.

Для того, чтобы определить диаметр, следует измерять внутренний диаметр трубы.

Обыкновенный дюйм имеет длину 25,4 мм, собственно он используется для измерения внутреннего диаметра, но есть в данном случае и уникальная единица измерения — это трубный, который имеет 33,249 мм. Его особенность в том, что включает в себя он уже не только внутренний диаметр, но еще и обе стенки, что в итоге и дает соответствующие результаты. Но есть и свое исключение — это труба в полдюйма, где внешний диаметр будет равен 21,25 мм. Встречается такая единица измерения всего в одном случае, когда используется трубная цилиндрическая резьба.

Таким образом, можно подсчитать, что для трубы, диаметром в 5 дюймов, изнутри будет 127 мм, тогда как наружный — 166,245 (при желании в итоге можно сокращать до 1 цифры после запятой).

Нарезка резьбового соединения

Наиболее распространенным инструментом для нарезки наружной резьбы является лерка.

Чаще всего на трубах приходится резьбу нарезать вручную, а для этого требуются специальные приспособления, коих всего 2 — плашка и клупп. Первый вариант знаком каждому человеку — материал фиксируется в тисках и не спеша, без приложения лишних усилий, нарезается резьба по часовой стрелке.

Клупп же распространен довольно редко, хоть и является более удобным инструментом для новичков. Он не дает возможности ошибиться, но имеет попутно свои неудобства, из-за чего мастера отдают предпочтения либо плашкам, либо автоматическим клуппам.

Отличия метрической от дюймовой трубы

Зная наружный диаметр и назначение трубы при помощи данной таблицы можно найти ее внутренний диаметр.

Визуально дюймовую трубу не сложно отличить от обычной метрической, т.к. стоит лишь сравнить насечки, и разница будет на лицо. Если разница в градусах для невооруженного глаза незаметна (55 у дюймовой и 60 у метрической), то закругленные нити видно сразу, и ошибиться не получится, даже при желании. Для того чтобы замерить шаг резьбы, есть специальный прибор — резьбомер, но вместо него прекрасно подойдет обыкновенная линейка либо любой другой измерительный прибор, который есть под рукой.

Измеряются метрические трубы строго по наружной стороне, тогда как дюймовые только по внутренней, но это правило нередко игнорируется как с одной стороны, так и с другой.

Есть 2 варианта резьбы по имперской системе — это английская и американская. Английская распространена слабо, тогда как заокеанский вариант берется за образец данной категории. Разница у них лишь в том, что у английского варианта угол насечки 55 градусов, как и в метрической системе, а у американцев 60, который считается общепринятым.

Подведение итогов

Для того чтобы измерить наружный или внутренний диаметр трубы, можно воспользоваться одной из 2-х систем измерения, каждая из которых заслужено пользуется своей популярностью. Имперская система мер чаще всего используется для измерения трубы изнутри, метровая соответственно наоборот.

Имперской данная система измерения названа из-за ее отца-основателя Великобритании, где каждая длина что-то обозначала. Так дюйм получил свой размер по ширине подушечки большого пальца взрослого мужчины тех времен, миля (тысяча двойных шагов солдата) и очень много других единиц измерения, которые коренным образом отличаются от классической французской системы измерения (именно силами Наполеона метрическая система исчисления получила свое распространение во всем мире).

1pokanalizacii.ru

Труба 3/4 дюйма размеры в мм, какой диаметр, таблица размеров

Важным параметром цилиндрической трубы является её диаметр. Эта величина для водопроводных и газопроводных труб измеряется не в миллиметрах или сантиметрах, а в дюймах. Водогазопроводные трубопроводы имеют размеры, указываемые в дюймах: ½, ¾,1,2 и т.п. Какой диаметр имеет труба ¾ дюйма, и как правильно он определяется?

Почему водо- газопроводные изделия измеряются в дюймах

Система измерения труб в дюймах называется имперской, а в миллиметрах или сантиметрах – метрической. Имперская система измерения была разработана британцами. История основания данной системы уходит в 1495 год, когда английский король Генрих VII ввёл индивидуальный стандарт.

Метрическая система более удобна, но в водопроводных и газопроводных линиях исчисление размеров материалов выполняется именно в дюймах. Это общепринятый стандарт ГОСТ 3262-75, который применяется в водопроводных и газопроводных линиях. Углубляясь дальше, следует отметить, что 1 дюйм равняется 25,4 мм. Однако если взять дюймовую водопроводную трубку, и измерить её диаметр, то получится значение, равняющееся 33,5 мм. Что же это означает?

Такое несоответствие связано с разногласиями между американским дюймом и британским, который был утверждён королём Генрихом. В Британии значение одного дюйма равнялось размеру большого пальца. Именно поэтому сегодня известны такие разногласия с диаметрами обычных трубопроводов и водогазопроводных.

Один дюйм во времена Генриха VII измерялся подушечкой большого пальца, и считается приблизительным.

Как отличить метрическую резьбу от дюймовой

Отличить трубу дюймовую от метрической не составляет большого труда. Для отличия нужно обратить внимание на насечки резьбы. Определить градус насечки на глаз практически невозможно, тем более что разница между метрической и дюймовой резьбой составляет всего 5 градусов.

Метрическая резьба имеет насечку 60 градусов, а дюймовая — 55 градусов.

Отличить трубопроводы можно по закруглённым нитям резьбы, которые видны невооружённым глазом. Ошибиться невозможно, а для уточнения используется специальный прибор – резьбомер. В крайнем случае, для уточнения резьбы, можно воспользоваться и обыкновенной линейкой. Ниже на фото представлена специальная соединительная муфта, при помощи которой обеспечивается соединение водопроводного изделия с обычным.

Какой диаметр имеет труба ¾: особенности определения

В России, как и в большинстве стран бывшего СССР применяется дюймовая система для обозначения в водопроводном и газопроводном снабжении. Из этого следует, что наружный диаметр трубы ¾ согласно ГОСТу 3262-75 равняется 26,8 мм. Внутренний размер стальной трубы ¾ составляет 20 мм. Однако эта величина для водопроводных и газопроводных изделий представляет собой величину условного прохода Dу. Её ещё называют пропускной способностью трубопровода. Если значение наружного диаметра трубопровода соответствует 26,8 мм, то диаметр наружной резьбы приблизительно равняется 26,4 мм. Однако не всегда он может равняться такому значению. Все зависит от толщины стенок используемого изделия. В зависимости от толщины стенок трубопровода, значение наружного параметра может достигать 28 мм.

В Америке и некоторых странах Европы размеры ¾ не соответствуют тем значениям, которые были указаны выше (т.е. применяемые в бывших странах союза). Это значит, что при необходимости стыкования таковых материалов, понадобится воспользоваться специальными переходниками. Применяются трубы ¾ для прокладки водо- и газопроводов, а также систем отопления.

Немаловажным параметром для водогазопроводных трубопроводов является значение количества ниток или шаг резьбы. Для изделий ¾ количество нитей равняется 14 на дюйм. Это означает, что на каждую единицу измерения приходится 14 нитей. Немаловажно знать, что дюймовые трубы измеряются по внутреннему диаметру (величина условного прохода), в то время как метрические меряются по наружным граням нитей. Ниже представлена таблица, где указаны параметры трубопроводов в двух единицах измерения для разных типов изделий.

По длине трубопроводы ¾ могут быть разными, так как для этого имеются соответствующие стандарты. Однако специалисты уделяют внимание необрезанному материалу при наличии больших заказов. Это позволяет существенно сэкономить на переходниках и соединителях.

При выборе трубопроводов важно учитывать, для каких целей планируется их применение. Если необходимо нарезать резьбу, то для этого можно воспользоваться двумя видами инструментов: клупп или плашка. Клупп является более удобным в применении, так как бывает не только ручным, но и электрическим.

Материалы изготовления труб ¾

В зависимости от материала, использованного для изготовления трубопровода ¾, конечное изделие может иметь разные параметры. Изменению не подлежит только внутренний диаметр материалов, который равняется для ¾ дюймовых изделий 20 мм. При этом изменяется исключительно наружный размер изделия.

Если нужна резьба ¾ на трубе, то для этого применяется 3 плашки. При помощи первой плашки выполняется черновой проход, посредством которого формируются нити. Вторая предназначается для зачистки, а третьей плашкой выполняется финишное прохождение. При соединении медных трубопроводов ¾ используется технология пайки. Это обусловлено тем, что внутренний диаметр таких изделий составляет 19,05 мм, то есть меньше, чем необходимо. Толщина стенок таковых изделий составляет 1,07 мм, поэтому резьбовое соединение не может быть выполнено.

Все соединители, краны и вентили для систем водо- и газоснабжения имеют соответствующую маркировку, под которые диаметры трубопроводов они применяются. Эта маркировка указывается на наружной части заводских деталей.

Нарезку резьбы рекомендуется производить непосредственно на специальном оборудовании. Водопровод и газопровод – это системы, которые требуют точности, поэтому при выборе материала нужно учитывать не только размеры, но ещё и качество изделий. Ведь от этого параметра зависит, как долго прослужит конструкция.

gidpotrubam.ru

видео-инструкция по монтажу своими руками, габариты в миллиметрах, таблица, цена, фото

Тема этой статьи — размеры труб в дюймах и миллиметрах. Нам предстоит познакомиться с понятием условного прохода и научиться соотносить его значения в разных величинах измерения между собой. Итак, приступим.

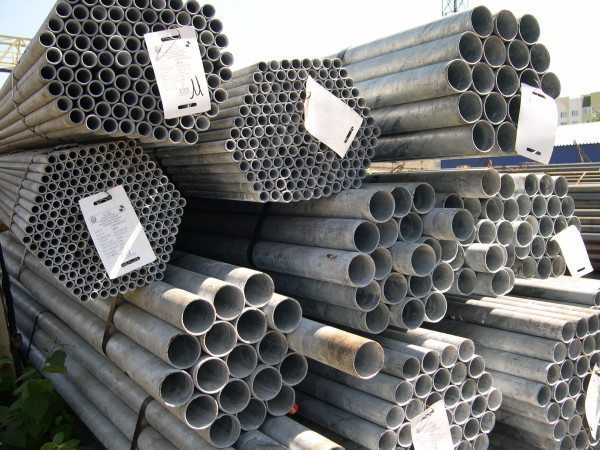

Несколько размеров стального трубного проката на складе.

Знакомьтесь: ВГП

Изделия, которые нам предстоит исследовать, используются при монтаже водо- и газопроводов. Любой, кто когда-либо жил в доме советской постройки, знаком с ними: практически до недавнего рубежа веков для водопроводов использовалась только и исключительно стальная труба.

Кстати: согласно действующим правилам, газ в пределах дома и сейчас может прокладываться только сталью.
Несмотря на спад популярности традиционного материала в строительстве водопроводов, полностью он своих позиций не сдает.

Стандарт

Технические требования к производству ВГП трубы содержатся в ГОСТ за номером 3262-75.

Давайте выделим ключевые моменты документа:

• Все изделия, производимые по данному нормативному документу — электросварные, то есть получаются путем сворачивания в вальцах плоской заготовки и проваривания продольного шва.
• Длина прямых отрезков — от 4 до 12 метров. Длина может быть немерной, мерной и кратной мерной; в последнем случае на каждый рез делается 5-миллиметтровый припуск.
• В рамках стандарта выпускаются не только изделия из черной стали, но и продукция с цинковым антикоррозионным покрытием.

Важный момент: при сборке своими руками водопровода или системы отопления из оцинковки используются только резьбовые соединения.
Инструкция связана с тем, что цинк сгорает на сварных швах.
В результате при использовании сварки мы, фактически, получаем незащищенный от коррозии трубопровод, цена погонного метра которого в полтора раза больше, чем у черной стали.

Дом сталинской постройки. Оцинкованные стояки отопления собраны на резьбах и, несмотря на солидный возраст, находятся в прекрасном состоянии.

• Торцы обрезаются под прямым углом к продольной оси. Заусенцы не должны превышать 0,5 мм.

Каковы максимальные допуски?

Стоп. Что это за понятие — условный проход? Очевидно, это не то же самое, что и наружный диаметр, раз последний имеет какие-то допуски при фиксированном условном проходе.

Сортамент

Эта несложная мысль приводит нас к поискам определения ДУ, или условного прохода, а заодно и к сортаменту изделий для монтажа водо- и газопроводов.

Итак, основной параметр, который прописан в таблице сортамента — условный проход, или условный диаметр, традиционно сокращаемый как ДУ. Этот параметр примерно соответствует внутреннему диаметру трубопровода и говорит о его совместимости с определенным типоразмером фитингов для труб и запорной арматуры.

Условный проход обычно близок к внутреннему диаметру, но вовсе не обязательно равен ему.

Непонятно? Давайте на примерах.

Скажем, труба ДУ 32 (условный проход указывается без наименования величин, хоть при его оценке и подразумеваются миллиметры) имеет наружный диаметр 42,3. В зависимости от варианта исполнения внутренний диаметр может быть равен 42,3-2,8х2=36,7; 42,3-3,2х2=35,9 и 42,3-4,0х2=34,3.

Несмотря на разброс внутренних сечений, все эти изделия совместимы с вентилем ДУ 32. На каждом из них может быть нарезана трубная резьба соответствующего размера, которая прекрасно войдет во внутреннюю резьбу вентиля и после подмотки обеспечит герметичность соединения.

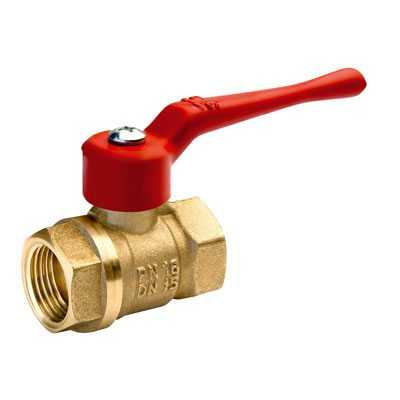

На запорной арматуре указывается ее условный диаметр. Маркировка имеет вид ДУ или (для импортных изделий) DN.

Трубные резьбы

Кошмар еще не закончился, уважаемый читатель.

Трубные резьбы традиционно измеряются не в миллиметрах, а в британских дюймах. Причина — в том, что соответствующий стандарт (NPS, Nominal Pipe Size) имеет североамериканское происхождение.

Справка: британский дюйм равен 2,54 см.
Стало быть, в теории размеры труб в дюймах и сантиметрах должна соотноситься как 1:2,54.

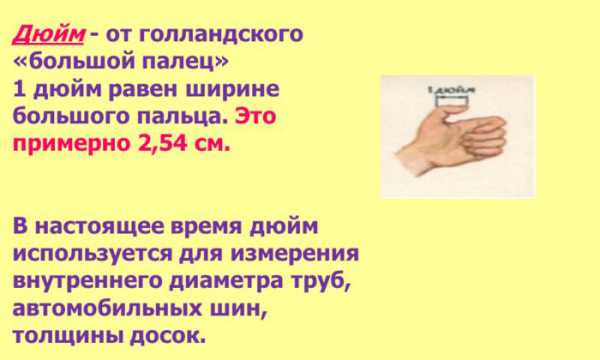

Как и прочие британские меры длины, дюйм имеет, так сказать, анатомическое происхождение.

Проверим наши теоретические изыскания. К счастью, далеко ходить не нужно: таблица размеров труб в дюймах и миллиметрах содержится в тексте все того же NPS. Приведем наиболее ходовые значения, использующиеся при сооружении коммуникаций внутри частных и многоквартирных домов.

А теперь сопоставим приведенный стандартом размер трубы в дюймах и мм.

• Размеры труба полдюйма должен быть равен 25,4 / 2 = 12,7 мм. Согласно таблице, он соответствует ДУ 15. Дальше — хуже: реальные размеры трубы 1:2 дюйма (наружный диаметр по ГОСТ 3262-75) равны и вовсе 21,3.
• Размеры трубы 1 дюйм равны не 25,4, а ДУ 25 (наружный диаметр 33,6).

• Еще один размер — труба 2 дюйма (2 х 25,4 = 50,8) — соответствует ДУ 50 при наружном диаметре 60.

На фото — оцинкованные ДУ 50. Как правило, они используются при монтаже розливов водоснабжения.

Вывод

Он вполне однозначен. Размеры труб в дюймах и в мм соотносятся нелинейно, без всякой постоянной пропорции. Увы, таблицу их соотношения можно лишь запомнить. Как обычно, видео в этой статье порадует читателя дополнительной тематической информацией. Успехов!
