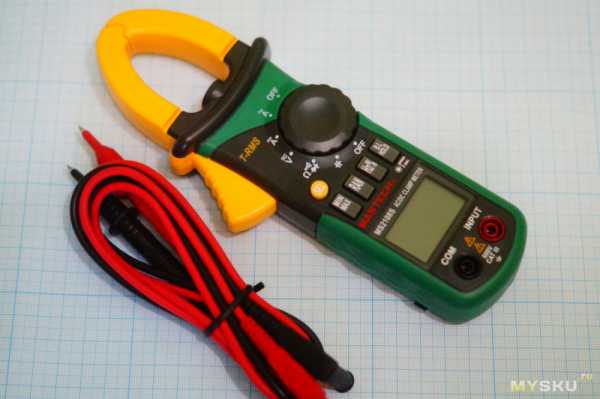

Токовые клещи/мультиметр MASTECH MS2108S

Всем привет! Ранее у меня не было токовых клещей, но я понимал на какие особенности нужно обратить внимание чтобы в будущем не засматриваться на «правильные» модели. Что тут имеется: TRMS, измерение клещами как переменного, так и постоянного тока от 0.01 до 600А, есть функция отображения минимума/максимума/среднеквадратичного значения, подсветка экрана и области захвата. Всё что связано с классическими щупами — стандартно. Под катом рассмотрим функционал подробнее. Так же я собрал на коленке трансформатор, выдающий более 600А, надеюсь будет интересно =)


Для получения 10% скидки используем купон CHINAFESTBG

Характеристики

Особенности:

Соответствует стандарту IEC61010-1 и IEC61010-032.
Двойная изоляция (класс защиты 600 В CAT III).
Корпус из сверхпрочной резины.

Автоматический диапазон / ручной диапазон.
Сохранение данных.
Измерение максимального / минимального значения.
Авто-выключение.
Подсветка экрана.
Освещение клещей.

Характеристики:

Дисплей: 6600 единиц
Постоянный ток: 66А / 600А ± 3,0%
AC ток: 66A / 600A ± 3,0%
Постоянное напряжение: 660мВ / 6,6 / 66/600 В ± 0,8%
Напряжение переменного тока: 660мВ / 6,6 / 66/600 В ± 1,0%
Сопротивление: 660 / 6.6k / 66k / 660k / 6.6MΩ ± 1.0%, 66MΩ ± 2.0%
Емкость: 6.6μ / 66μ / 660μ / 6.6m / 66mF ± 4.0%
Частота: от 10 до 10 кГц ± 2,0% (При измерении щупами)
Частота: от 10 до 1 кГц ± 2,0% (При измерении клещами)
Рабочий цикл: 10% ~ 95% ± 3,0%
Проверка замыкания с помощью зуммера
Диодный тест
МАКСИМУМ. Диаметр для проводника: 26 мм
Питание: 1,5 В (AAA) x 3 (не входит в комплект)

Размер: 208 мм x 78 мм x 35 мм


Распаковка и внешний вид.

Посылку не пощадили

Сзади набросали особенности и характеристики

Помимо инструкции на 50 страниц на китайском

Подкинули распечатку на английском

Ну и гарантию

Сумочки нет, жаль

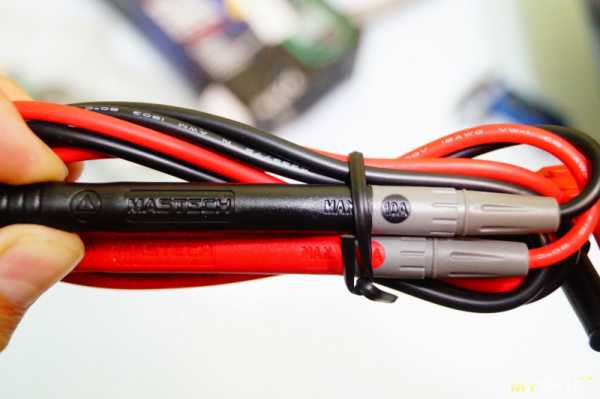

В комплект подкинули не самые плохие щупы

Провод 18 AWG, ток 10А. Выглядят внушительнее стандартных комплектных щупов дешевых мультиметров.

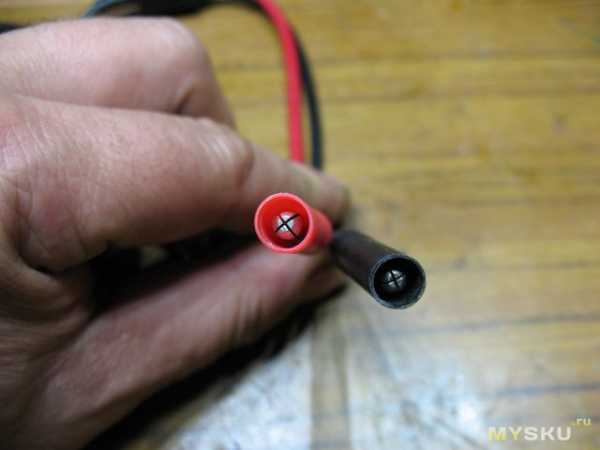

Есть колпачки, ограничивающие размер иглы

В нижней части есть 2 стандартных для мультиметров разъема

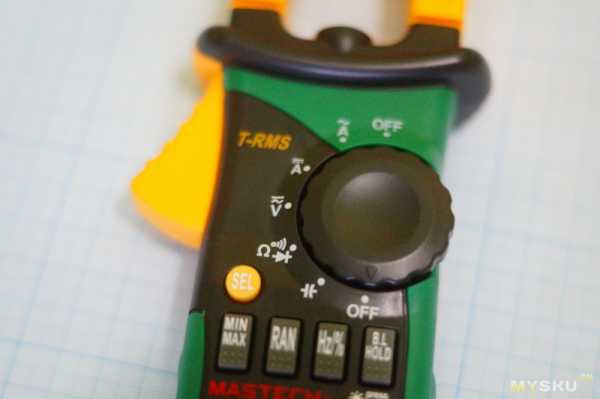

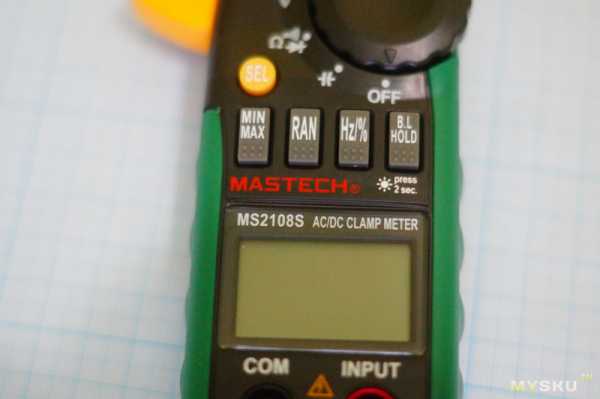

Над экранчиком расположен ряд кнопок

SEL — Выбор подрежима/дополнительная функция
Min/Max — отображает минимальное и максимальное измеренное значение.
RAN — включает ручной выбор диапазона измерения
Hz/% — выбор отображения частоты или скважности
B.L./Hold — Фиксация текущего значения или включение подсветки зажатием на 2 секунды.
Ну и вверху находится селектор режимов работы, тут всё понятно.

Вся зеленая часть корпуса прорезинена, аккумуляторный отсек сзади. Номер соответствует гарантийному чеку.

Питается устройство от трех батареек типоразмера ААА, никель кушает.

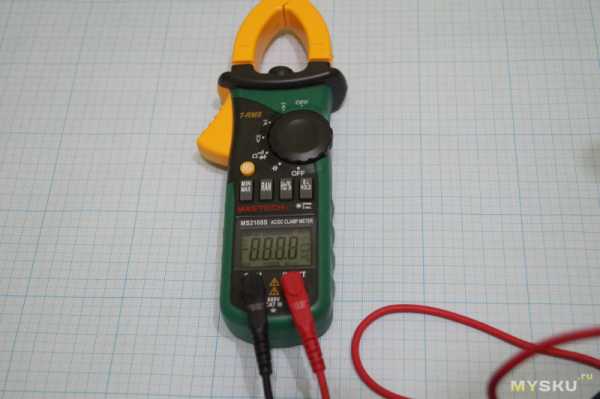

При включении отображаются все элементы экрана. Температуру не измеряет, это лишнее.

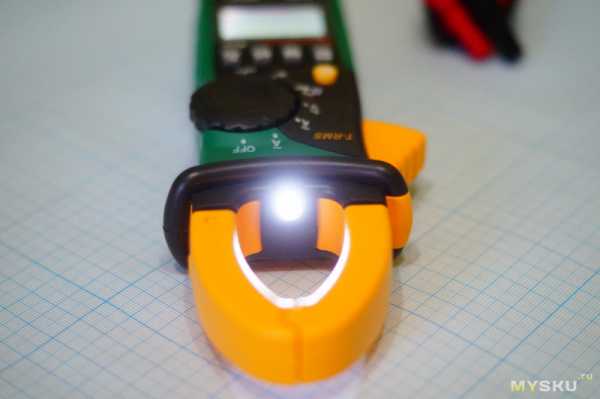

При включении подсветки помимо экрана освещаются и клещи, удобненько.

Светодиод довольно яркий

Тестирование.

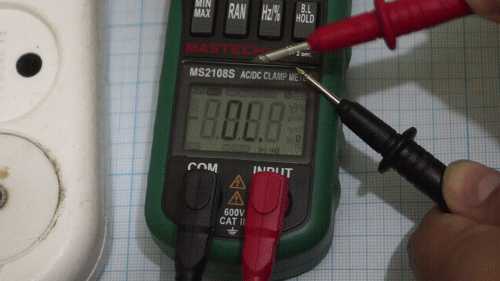

Для начала посмотрим на сопротивление щупов. Плоховато видно, но там по нулям, видимо откалиброван.

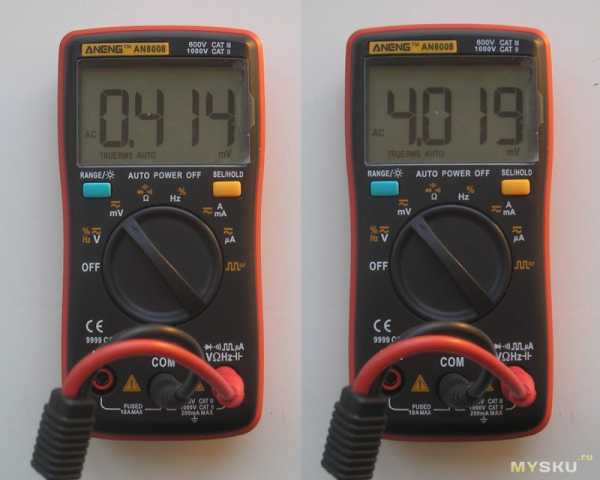

Проверяем Q1. 0.08 Ома, довольно неплохо.

Нарыл резистор на 100 Ом

Сверяем с Q1. Тоже близко.

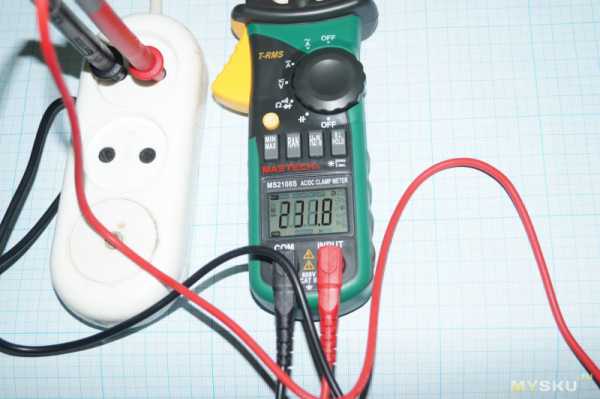

Пока установил щупы, решил измерить переменное напряжение

Частоту

И скважность

Максимальное

И минимальное значение можно смотреть в том числе после отключения щупов

Эталонных конденсаторов у меня нет, в режиме проверки диодов элементы подсвечиваются, в режиме прозвонки звуковой отклик моментальный, а вот значения на экране отрисовываются не сразу.

Но ведь не на мультиметр мы сюда зашли посмотреть, верно? =)

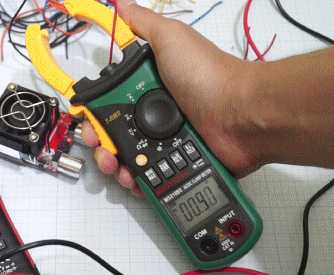

Так что переходим к измерению тока, при чем сразу к постоянному и небольшим значениям. Для сверки так же буду пользоваться Q1, он показывает неплохую точность. Неплохо, пользовался впервые и думал будет большой разброс в зависимости от расположения проводника, но нет, расхождения небольшие. Кстати, кнопкой SEL в режиме измерения постоянного тока можно обнулить текущее значение чтобы убрать наводки или проследить за изменениями, как с весами.

Для получения точных показаний нужно чтобы клещи были полностью сомкнуты

Так же имеет значение правильное расположение проводника

Иначе получим отрицательные значения.

«Скармливание» двух проводов питания ничего не дает, хотя проскакивали сообщения о таких методах. Вот не знаю, то ли кто-то шутил над новичками, то ли в обсуждаемой модели использовался другой принцип измерения.

Используемая нагрузка рассчитана на 35 Ватт, нам надо что-то больше раз так в 20, так что для начала смастерим трансформатор, который сможет выдать такую мощность, при чем нужно небольшое напряжение и большой ток.

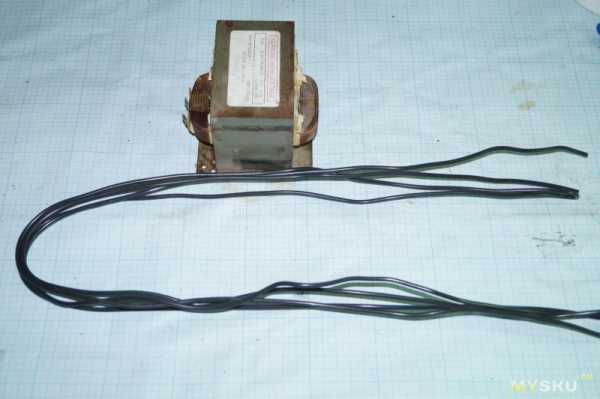

Для начала нужно найти микроволновку, подойдет неисправная — обычно первичная обмотка трансформатора в них живая. Из нее нужно выковырять трансформатор(у меня вроде полтора киловатта), а потом из него выковырять вторичную обмотку.
Вот так.

В гараже наткнулся на старый провод «массы» сварочного аппарата, но изоляция на нем начала осыпаться, жаль.
Придется использовать несколько одножильных медных(это важно) проводов сечением 4 мм².

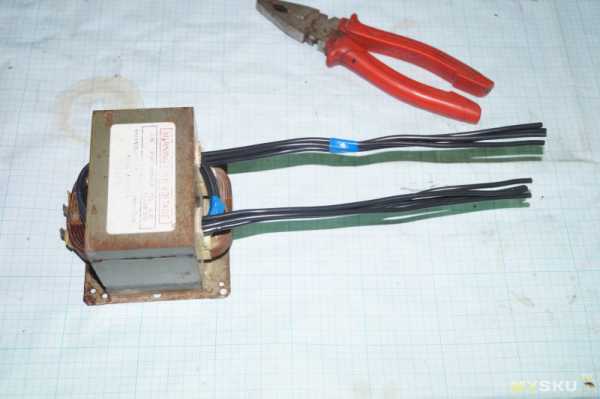

Провода порезал где-то по метру, сложил по 4 жилы и намотал полтора витка

Надо стараться укладывать как можно плотнее, но мне не на выставку, и так сойдет

Свободные концы зачищаем и фиксируем на каком-нибудь массивном проводнике чтобы он мог рассеивать тепло.
Нашел здоровые болты и притянул провода хомутами, пойдет для тестирования.

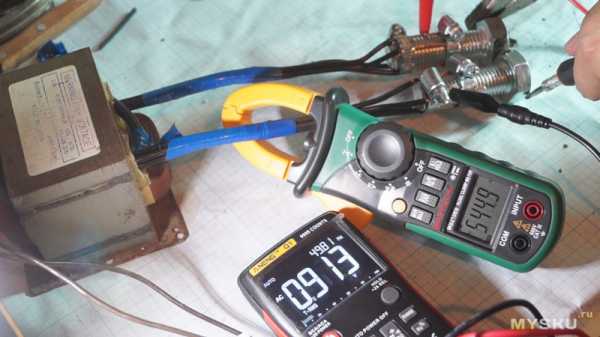

Напряжение получилось 1.7 Вольта. Для начала зажал гайку. Плохо видно, но MASTECH показал 300 Ампер.

Надо что-то массивнее. На столе лежал рубль. 400 Ампер. Близко, но всё еще мало.

Перебрал еще кучу железяк, кстати, ржавые раздают неплохие снопы искр, а монетки дугу, похожую на сварочную, так что нужно быть осторожнее. Прогрев как следует провода, замкнул между собой болты и наконец получил что-то похожее на максимум

В первое мгновение после замыкания даже был сигнал о превышении значения, но потом оно начало падать, максимальная зафиксированная цифра — 625 Ампер.

И чем сильнее нагревалась конструкция, тем ниже падал ток, что логично

Подождал пока трансформатор остынет и получил превышение при КЗ. Сабж пищит, на экране «0L».
Q1 забыл переключить на переменное напряжение, не обращайте на него внимания )

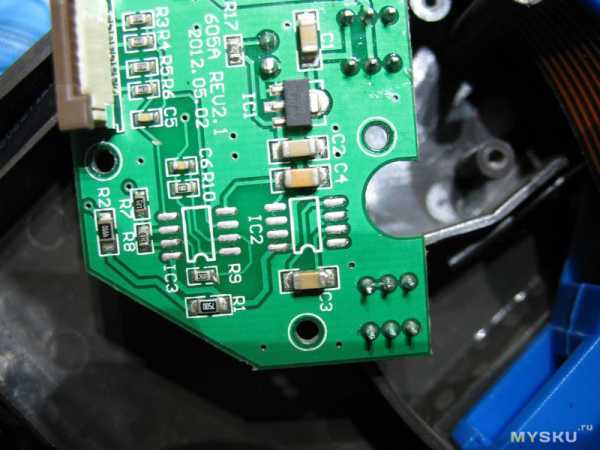

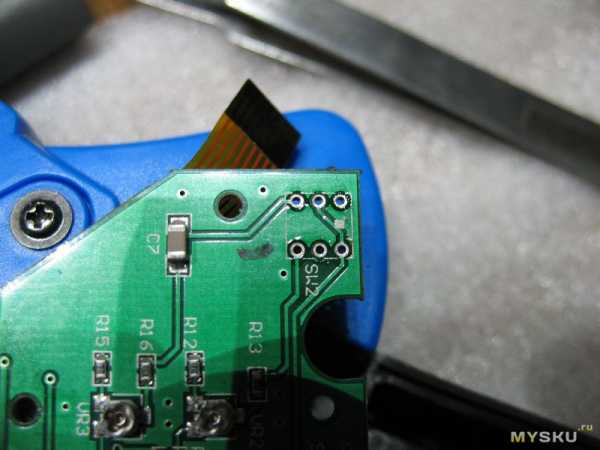

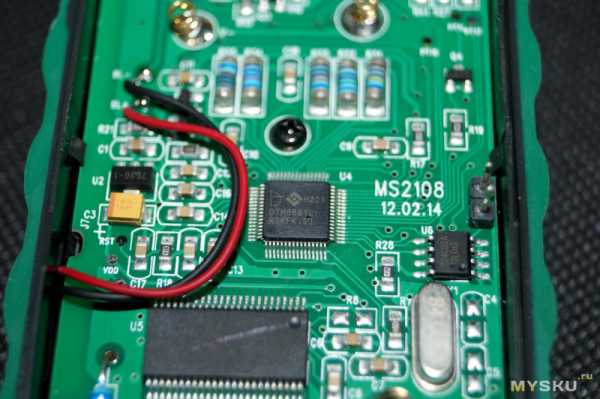

Расчлененка.


Ни одной «капли», используются полноценные микросхемы

Правда ни одну опознать не удалось, возможно набивают свою маркировку

Если есть какая-то информация, пишите — дополню обзор

Еще не совсем понимаю предназначение пина S3, похоже можно поставить перемычку, но что даст проверять не стал.

Мелкий шлейф идет на подсветку, восьмиконтактный на контур.

Батарейный отсек экранирован

Итоги.


Получился неплохой инструмент с пределом измерения в 600 Ампер как переменного, так и постоянного тока. Как же удобно измерять нагрузку не разрывая цепь, заодно и искажений из-за вклинивания мультиметра нет. Можно взять для примера из моего опыта зарядку литиевых аккумуляторов типа
iMax. Если подключать показометр в разрыв контактной площадки, устройство неверно рассчитывает импеданс, уровень заряда и заряжает элемент совсем другим током. Если использовать клещи, процесс проходит в штатном режиме, к тому же в любое время можно перейти к измерению другой цепи — благодать.
Погрешность на удивление небольшая, учитывая бесконтактное считывание.
Единственное гложет, что не провел полноценные тесты режимов с использованием щупов(нет пенала эталонов), но ведь подобные приборы покупают явно не для того, чтобы проверять емкость конденсаторов, верно?
А еще обидно, что чехольчик зажали — пришлось переселить в чужой.

Если что-то забыл или перепутал, поправляйте в комментариях. Всем добра =)

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Выбираем лучшие токоизмерительные (токовые) клещи

В практической работе электрика нередко возникают ситуации, когда есть необходимость измерить ток, протекающего в проводнике, без разрыва цепи. Иногда это позволяет ускорить работу. Бывает, что разорвать цепь просто невозможно (если речь идет об электроснабжении критически важного объекта). Наконец, в ряде случаев измерение тока без разрыва цепи позволяет быстро найти неисправность, на поиск которой иначе ушло бы много времени.

Для измерения в “рабочем режиме” применяются устройства, именуемые токоизмерительными клещами. Иногда это устройство именуется просто «токовыми клещами». Простейший вариант — токовые клещи, выполненные в виде приставки к мультиметру. Недостатком таких клещей является необходимость пересчитывать показания мультиметра умножением на определенный коэффициент. Кроме этого, измерение тока клещами имеет свою специфику, и, если токоизмерительные клещи не были изначально разработаны для определенного мультиметра, с которым он применяется, может возникнуть значительная инструментальная погрешность.

Вот почему мы рекомендуем использовать токовые клещи, которые представляют собой функционально законченное устройство (или функционально законченный комплект устройств). При необходимости, для удобства можно использовать и более продвинутые модели токоизмерительных клещей с функциями мультиметра.

Принцип работы токовых клещей

Для того, чтобы выбрать лучшие токовые клещи, нужно хотя бы на базовом уровне разбираться в принципе их работы.


Главное преимущество клещей Дитце — предельная простота их конструкции

Наиболее распространенным типом токоизмерительных клещей являются клещи Дитце. Они представляют собой разъемный магнитопровод с намотанной на нем катушкой, который при измерении охватывает проводник. В итоге образуется трансформатор, одной из обмоток которого является провод, в котором осуществляются измерения, а другой — катушка, вмонтированная в клещи.

Преимуществом клещей Дитце является простота конструкции и, как следствие, дешевизна и высокая надежность. К недостаткам относятся невозможность измерения постоянного тока, зависимость точности измерения от частоты, а также относительно низкая чувствительность. Последняя проблема, впрочем, решается простым способом — на клещи наматывается несколько витков провода с измеряемым током, а потом измеренные показания делятся на число витков. Тем не менее, именно клещи Дитце пользуются наибольшей популярностью, так как для большинства применений их возможностей достаточно — электрики работают, как правило, с током частотой 50 Гц, а необходимость в измерении токов без разрыва цепи возникает, главным образом, там, где токи имеют большие значения.


Упрощенная схема токоизмерительных клещей на основе датчика Холла

В токовых клещах более современной конструкции используются датчики Холла — полупроводниковые устройства, определяющие величину магнитного поля. При этом провод, где проводятся измерения, охватывается не катушкой, а магнитопроводом, в разрыв которого встроен датчик Холла. Для повышения точности измерений нередко встраивают не один, а два датчика Холла — такие измерительные приборы называются клещами с двойным датчиком Холла.

Преимуществами токоизмерительных клещей с датчиками Холла являются возможность измерения постоянного тока, высокая чувствительность, высокая точность. Но их стоимость значительно выше, чем у клещей Дитце.

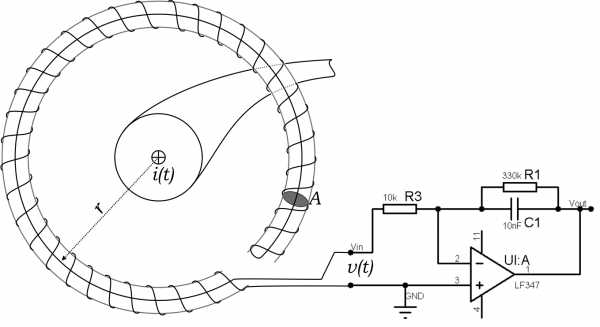

Конструкция катушки Роговского

Самым старым типом токовых клещей является катушка (пояс) Роговского. Она представляет собой замкнутый соленоид из немагнитного материала с равномерной намоткой, один из выводов катушки проходит по оси соленоида. Как и для клещей Дитце, можно измерять только переменный ток, результаты измерений сильно зависят от частоты. Уровень сигнала на выходе катушки Роговского очень низкий, поэтому приходится использовать дорогостоящие усилители с высокой чувствительностью. Тем не менее, у катушки Роговского есть одно важное преимущество: результаты измерений мало зависят от того, как соленоид проходит вокруг проводника. Поэтому катушку Роговского можно наматывать на эластичный материал. Данный прибор используют в том случае, если проводник, где проводятся измерения, находится в труднодоступном месте и его можно охватить только эластичным предметом. Токоизмерительные клещи, использующие только принцип катушки Роговского, в настоящее время уже почти не выпускаются. Но гибкая катушка Роговского может входить в комплект поставки некоторых токоизмерительных клещей, основными для которых являются другие принципы.

Важные функции токовых клещей

При выборе токовых клещей следует обратить внимание на некоторые функции, которые могут оказаться полезными для использования прибора в ваших условиях.

В первую очередь, следует отметить функцию True RMS. Дело в том, что измерители переменного тока, в которых такой функции нет, как правило, показывают значение для идеальной ситуации, при которой ток имеет синусоидальную форму.


Клещи Greenlee GT-CM-1360 (с True RMS)

Лет 30 тому назад ассортимент электрического оборудования у потребителей был ограниченный, поэтому ток в электросети был почти идеальной синусоидальной формы. Над тем, что его отклонение от синусоиды может как-то влиять на результаты измерений, никто и не задумывался. Но теперь, когда применяются энергосберегающие и светодиодные лампы, а также импульсные блоки питания, форма тока в сети весьма далека от синусоидальной, прежние подходы к измерениям дают большие погрешности. Тем более, что к измерительным клещам часто прибегают при возникновении аварийных ситуаций, которые, в свою очередь, все чаще связаны с тем, что ток в проводах уж совсем сильно отличается от синусоиды. Функция True RMS позволяет напрямую определить среднеквадратическое значение для переменного тока произвольной формы на основе математических операций с мгновенными значениями тока. Настоятельно рекомендуем вам приобрести токоизмерительные клещи с функцией True RMS, если они вам требуются при проведении аварийных работ, а также в том случае, если вы заняты обслуживанием жилого сектора, где качество нагрузки на практике никем не контролируется. И, кстати, токоизмерительные клещи с функцией True RMS уже давно не являются громоздкими и дорогими приборами, пример тому — компактное устройство Greenlee GT-CM-1360.

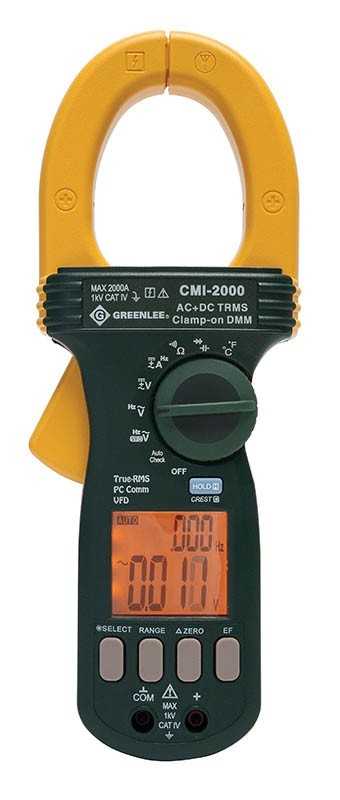

Токовые клещи Greenlee GT-CMI-2000 умеют измерять крест-фактор

С проблемой нелинейности нагрузки сопряжена и другая полезная функция, реализованная в топовых токовых клещах (в частности, Greenlee GT-CMI-2000) — вычисление крест-фактора, то есть отношения пикового значения тока к его среднеквадратическому значению. Значение крест-фактора нагрузки критически важно для источников бесперебойного питания. В технических характеристиках многих из них указывается максимальное значение крест-фактора, выше которого они работать не будут. Соответственно, если вы используете источники бесперебойного питания, то наличие в токоизмерительных клещах функции определения крест-фактора оказывается полезным.

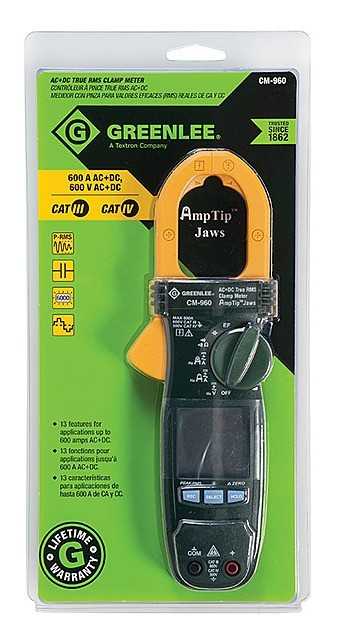

Клещи Greenlee GT-CM-960 могут определять ориентировочное значение напряжения в сети бесконтактным способом

Измерять без прикосновения к проводам можно не только ток, но и напряжение. Правда, показатели будут носить оценочный характер — какое из стандартных напряжений питания может быть в сети: 20/55/110/220/400 В (либо иные значения, в зависимости от сферы применения). Для этого нужно включить соответствующий режим измерений, соединить клещи с нулевым проводом и  поднести сомкнутые губки клещей на расстояние не более 10 см от провода.

С помощью клещей обычно измеряют токи порядка десятков — сотен ампер. Но чувствительность датчика Холла позволяет измерять и меньшие токи, начиная с 0,2 А. Для этого в некоторых клещах предусмотрен режим повышенной чувствительности. В токовых клещах производства Greenlee применена эксклюзивная технология AmpTip. Она заключается в том, что провод с малыми токами и малым диаметром вводится в специальное углубление в губках клещей, что обеспечивает его точное расположение при измерениях.

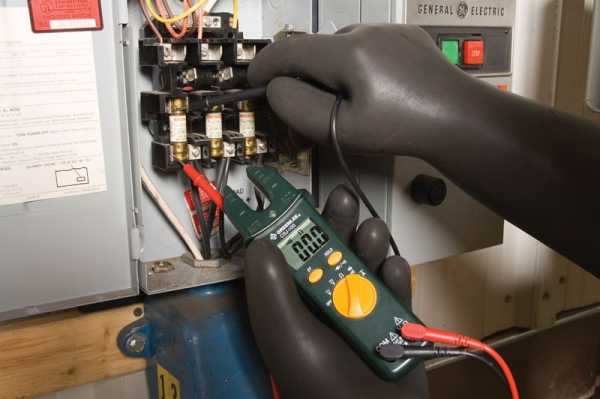

Пример использования токоизмерительных клещей с открытым зевом

При проведении измерений в тесных электрических шкафах может быть полезна такая редкая разновидность электрических приборов как токоизмерительные клещи с открытым зевом. Очень удобными клещами такого типа являются Greenlee GT-CSJ-100. К недостаткам клещей с открытым зевом можно отнести возможность измерения только переменного тока и более низкую точность по сравнению с другими токовыми ключами, но, подчеркнем, есть ситуации, когда можно использовать либо их, либо гибкую катушку Роговского. Открытый зев предусматривает моноблочную конструкцию измерительного прибора, которая намного удобнее и безопаснее.

Большинство современных моделей токоизмерительных клещей имеют, помимо основной функции измерения тока без разрыва цепи, также еще и функции мультиметра. Измерение тока в режиме мультиметра производится обычным способом, с разрывом цепи. Выбирая клещи, следует учитывать разницу в параметрах измерения тока в режимах собственно клещей и мультиметра. Токовые клещи, поддерживающие, например, измерение постоянного тока в режиме мультиметра, не всегда могут делать это в режиме собственно клещей.
Набор функций мультиметра может быть дополнен функциями тестирования разнообразных электронных компонентов: диодов, конденсаторов и т. п. Также в некоторых моделях клещей (например, Greenlee GT-CMH-1000) есть функция тестирования электродвигателей. Полезной является функция AutoCheck, позволяющая автоматически устанавливать диапазоны измерений (например, у Greenlee GT-CMI-2000 – в пределах от 1,5 до 2000 В). Правда, данная функция имеет некоторые ограничения по использованию на цепях, которые могут быть повреждены низким входным импедансом вольтметра.

Токовые клещи представляют собой настоящую «рабочую лошадку» электрика. Поэтому следует обращать внимание в первую очередь на бренды, которые предлагают наиболее широкий ассортимент токовых клещей. Из него можно выбрать лучшие токовые клещи с оптимальным для вас набором функций.

Если вам нужна профессиональная консультация по диагностике электрооборудования и выбору токовых клещей, просто отправьте нам сообщение!

Поделиться в социальных сетях:


Смотрите также:



test-energy.ru

Для чего нужны токовые клещи? Почему не мультиметр?

Продолжаю раскрывать темы, которые косвенно связаны с микропроцессорами и микроконтроллерами. Обычно все Ардуинеры для измерения силы тока применяют мультиметр, и мало кто знает, что существует еще один прибор. В некоторых случаях этот прибор поможет справиться со своей задачей лучше мультиметра – это токовые клещи.

Ответ на самом деле прост: токовые клещи предназначены для замера больших токов, тогда как простой мультиметр может замерить ток не более 15-20 ампер.

У мультиметра имеются щупы, с помощью которых замеряются токи. При измерении тока мультиметр соединяется в цепь последовательно, при этом ток протекает через провода щупов.

Недостаток такого измерения в том, что при замере больших токов на те же 15 ампер, мультиметр может врать в показаниях из-за проводов, подведенных к щупам, а при длительных замерах провода щупов могут и вовсе сгореть от нагрева.

Токовые клещи замеряют токи несколько иначе чем мультиметр.

Токовые клещи замеряют токи несколько иначе. На одной из сторон прибора находится что-то типа большой прищепки (раздвигающий механизм с магнитопроводом внутри). Представим, что проводка у вас целая, и резать вам ее не хочется, а замер сделать необходимо.

Вы просто обнуляете показания прибора, накидываете токовые клещи на один из проводов, и он практически сразу выдает показания. При этом вам не нужно разрезать провода, подсоединять прибор последовательно, а после замеров еще и восстанавливать разрезанный провод. Это очень долго и неудобно.

А если вы работаете электриком и таких замеров необходимо сделать десяток?

Принцип работы токовых клещей таков. Ток, протекающий через провода, создает электромагнитное поле. Поскольку в токовых клещах находится ферромагнитная катушка, при обхвате провода клещами создается электродвижущая сила (ЭДС) по закону электромагнитной индукции. На основе законов электромагнитной индукции прибор выдает соответствующие показания.

К недостатку прибора можно отнести невысокий класс точности в зависимости от положения самих клещей. Но в основном показания страдают из-за маленьких токов (также могут повлиять на показания блуждающие токи от соседних источников). При замерах больших токов показания высвечиваются более точные.

Часто прибор делают в виде мультиметра с основным его функционалом. Таким образом, можно измерить ток обычным способом (прибор также имеет входа под щупы). С помощью переключателя можно выбирать несколько режимов измерения напряжения цепи и сопротивление отдельных компонентов.

arduinoplus.ru

Обзор популярных токоизмерительных клещей, принцип действия и как выбрать

Токоизмерительные клещи – устройство для профессионального использования мастерами – электриками и они вряд ли понадобятся в быту. Предназначено это устройство для измерения силы тока и напряжения без разрыва цепи. На этапе монтажа схемы электроснабжения, подключения к щитку и к общему кабелю прибор сильно облегчает жизнь монтера.

Принцип действия

Все токоизмерительные клещи работают по принципу простого трансформатора, где сами зубья клещей выполняют роль замкнутого магнитопровода со вторичной катушкой, а проводник – как один виток первичной катушки. Чем больше сила тока в проводнике (первичной катушке), тем бо́льшую силу тока вырабатывает вторичный проводник (клещи), и этот ток попадает на датчик и его значение выводится на экран.

Так работают токовые клещи

Несмотря на отсутствие прямого подключения, сделанные замеры имеют высокую точность, а погрешность токоизмерительных клещей не превышает 0,5%, чего достаточно для выполнения практически всех работ по наладке и пуске электрики для дома, офиса и даже производства.

Функции

Этот многофункциональный прибор выполняет несколько функций:

  1. Измерение фактической нагрузки в сети. Для этого клещами захватывается одна жила и прибор автоматически подсчитывает текущую нагрузку.
  2. Проверка мощности отдельных токоприемников. Если вы не уверены в том, что мощность того или иного прибора соответствует данным в его паспорте или просто не знаете ее, то с помощью клещей реально можно выяснить фактическое потребление электроэнергии.
  3. Проверка точности средств учета электроэнергии. Допустимая погрешность бытового счетчика электроэнергии составляет 2%, а клещей – в 4 раза меньше. Существуют токоизмерительные клещи с точностью 0,1%. Функционал клещей позволяет измерять количество затраченных Ватт за определенное время. Сопоставив эти данные с данными счетчика вы сможете увидеть реальную картину подсчета электроэнергии.

Практически все токоизмерительные клещи снабжены функциями цифрового мультиметра и имеют в своей конструкции места для подсоединения щупов.

Популярные модели

Разница в цене может быть обусловлена как использованием раскрученного бренда, так и материалами, применяемыми для изготовления прибора. Рассмотрим самые востребованные токоизмерительные клещи из представленных на рынке РФ.

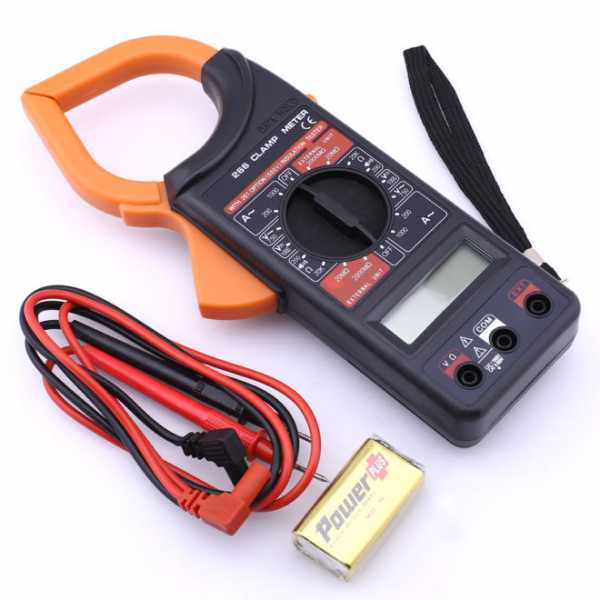

Mastech 266

Mastech модель M266

Существует три модификации этих токовых клещей M266, M266C и M266F. Дополнительные буквы С и F в названии моделей говорят о возможности измерения температуры и частоты. По форме, цвету и иным параметрам модели не отличаются.

Страна – производитель – Гонконг. Все токоизмерительные клещи серии М266 измеряют:

  1. Переменный ток – до 1000 Ампер;
  2. Переменное и постоянное напряжение – до 1000 Вольт;
  3. Сопротивление – до 2 Мом;
  4. Проверка диодов

Ко всем моделям поставляются качественные электрощупы с хорошим контактом в приборе. Удобная кнопка «Hold» для фиксирования показаний на экране под большим пальцем. Стоимость моделей:



M266 – 30$;

М266С (с термометром) – 31,50$;

М266F (с измерением частоты) – 31,50$.



Ресанта DT 266

Клещи Ресанта DT 266

Китайские токоизмерительные клещи низкого качества, имещие  ряд функциональных недостатков:

  • Щупы быстро ломаются в местах соединения кабеля и штекера.
  • Слабая пылезащита прибора приводит к загрязнению изнутри экрана. Если прибор используется в условиях повышенной запыленности – экран со временем становится нечитаемым.
  • Люфт при раскрытии клещей со временем приводит к неточному соединению губок, а это приводит к неточностям в измерениях.
  • Отсутствует подсветка экрана. Невозможно работать в помещении со слабым освещением.
  • Погрешность прибора не соответствует заявленной и составляет около 5%, что недопустимо для такого мультиметра.
  • Скорость реагирования очень низкая по сравнению с аналогами. Замер напряжения длится 2-5 секунд, замер силы тока – 6-8 секунд.
  • Мелкие обозначения на передней панели прибора. Сложно разобрать что именно написано. Краска, с помощью которой нанесены обозначения легко стирается и через полгода работы переключать можно только по памяти или глядя на инструкцию

В целом, прибор предназначен для использования только в условиях высоких напряжений, где нет необходимости в высокой точности измерений:

  1. Напряжение постоянное/переменное – 1000/750 вольт;
  2. Прозвонка соединений;
  3. Сопротивление – до 2Мом

Неоспоримым плюсом этой модели является цена 10,50$, но учитывая, что срок службы такого прибора не превысит одного года активной эксплуатации, а за это время вам придется пару раз покупать к нему дополнительные щупы – удовольствия от его использования вы не получите.

Fluke 376

Клещи Fluke 376 с датчиком iFlex

Один из лучших приборов в данном сегменте. Американское качество разительно отличается от всего остального, представленного на рынке. Высокая точность измерений (от 0,1%), защищенность от пыли и приспособленность к работе в экстремальных условиях делают эти клещи самыми популярными среди профессиональных электромонтажников.

Особенностью прибора является специальный датчик iFlex – который поставляется в стандартной комплектации. С его помощью можно проверить ток в тех кабелях, из за сечения или расположения которых их нельзя схватить клещами. Датчик подключается в разъем снизу.

Использование iFlex для измерений

Прибор снабжается качественными электрощупами, которые подключаются к тому же разъему. Дисплей белый, показания считываются легко, присутствует подсветка и кнопка Hold, «замораживающая» показания в нужный для вас момент. Измерения:

  1. Переменный/постоянный ток – 1000 ампер;
  2. Ток с помощью датчика iFlex – 2500 ампер;
  3. Напряжение (переменное/постоянное) – 1000 вольт;
  4. Частота 5 – 500 герц;

Работают клещи от двух пальчиковых батареек АА. Единственным их недостатком является высокая стоимость 244,30$, что конечно же, несравнимо с китайскими поделками, однако профессинальное качество прибора стоит таких денег.

Видео: как пользоваться токоизмерительными клещами

Ролик будет интересен тем, кто впервые столкнулся с необходимостью пользоваться токоизмерительными клещами и тем, кто не знает, нужен ли ему данный прибор в профессиональной деятельности или быту.

Загрузка…

Facebook

Вконтакте

Одноклассники

Google+

Какую сумку для электроинструмента выбрать? Bosh, Matrix или Stanley? Фотоинструкция измерения сопротивления мультиметром Набор диэлектрических отвёрток – то, что надо электрику. Как подобрать детектор скрытой проводки – советы профессионалов.

electricadom.com

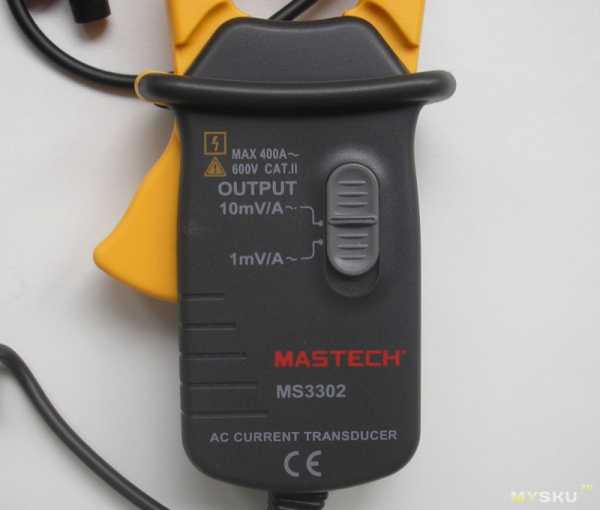

Для чего нужны маленькие токоизмерительные клещи, обзор MASTECH MS3302

Когда я делал обзоры на мультиметры Mastech MS3302 и holdpeak 890, возникали вопросы по поводу, где взять выносные клещи. У этих мультиметров есть дополнительная опция измерения тока при помощи выносных клещей. Клещи такие продаются. Хоть и цена у них не совсем гуманная, но они есть. Про них и расскажу.

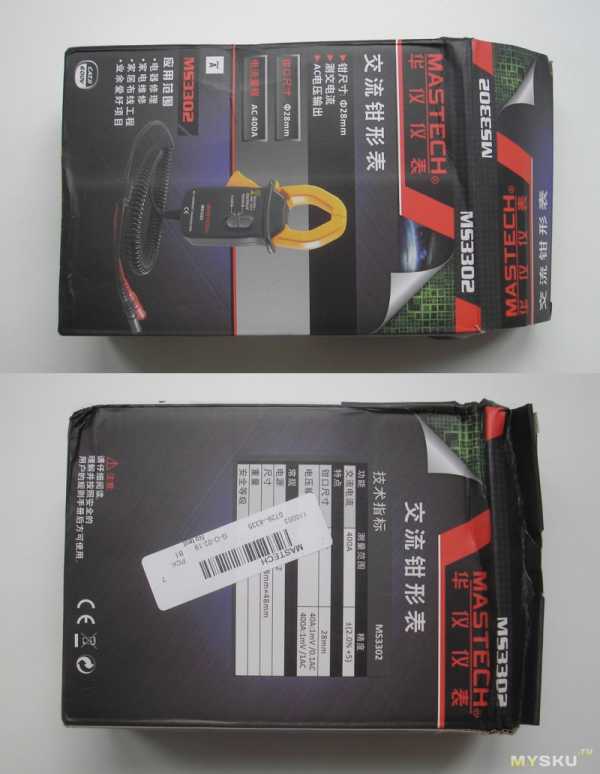

Сначала смотрим, в каком виде получил.

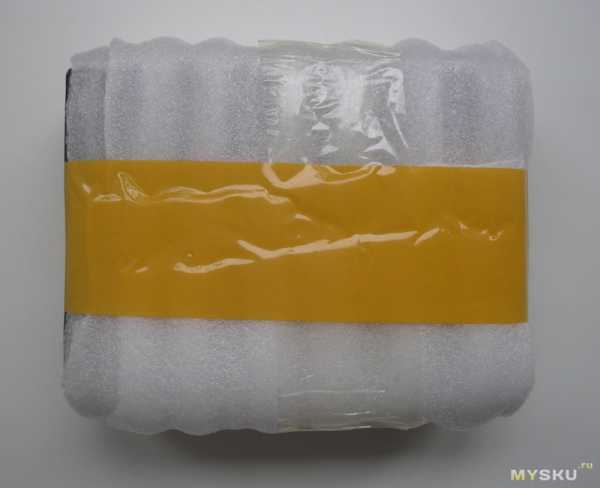

Посылка была тщательно упакована.

Тем не менее она была нещадно отформована.

Нет. Внутри ничего не пострадало, и это главное.

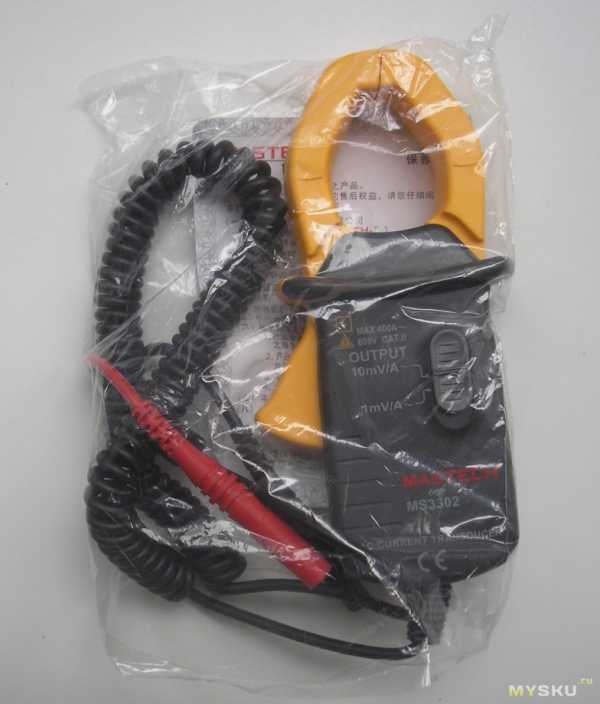

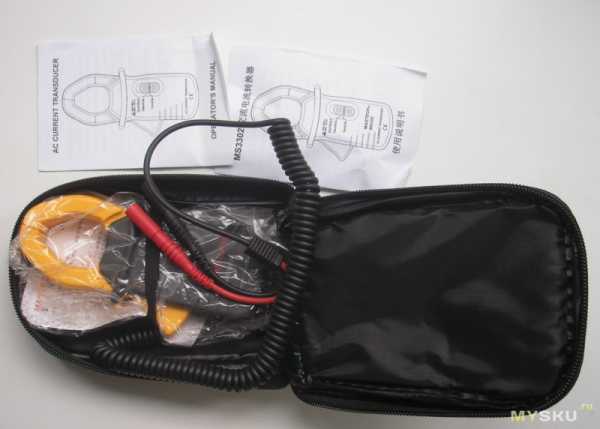

Вот, что было в комплекте:
1-Токоизмерительные клещи.
2-Две инструкции (на английском и китайском языках).
3- Чехол.
4-Гарантийный талон
Всё бумажное было помято.

Две инструкции.

Скан (английский вариант) можно глянуть здесь.
Клещики и гарантийный талон в дополнительном пакете.

Сам прибор изготовлен из тёмной пластмассы с элементами отделки жёлтого цвета. Корпус выполнен аккуратно, все прилегает достаточно плотно. Никакого запаха синтетики.

С тыльной стороны голографическая наклейка и номер.

Номер идентичен гарантийнику.

При работе клещами можно, в принципе, обойтись одной рукой. Второй рукой во время измерений можно спокойно держаться за стремянку (в качестве примера). Переключатель режимов работы ползунковый, с четкой фиксацией, но достаточно тугой. Переключатель имеет насечки, можно переключать большим пальцем во время измерения.
Прибор не требует никаких батареек для своей работы. Внутри обычный токовый трансформатор с сопротивлением в виде нагрузки. Клещи предназначены для работы с токами (только переменка) до 400А.
Все надписи, нанесённые на прибор, имеют чёткие очертания (их не так-то и много), нигде не смазаны, легко читаемы.

Из управления только один переключатель на два положения. Переключает чувствительность прибора, меняя напряжение на выходе в зависимости от проходящего тока.
При выставленной чувствительности 1мВ/А при токе в 1А на выходе будет 1мВ. Всё просто и понятно. Можно применять не только с перечисленными мною ранее приборами, но и с другими мультиметрами, позволяющими измерять переменное напряжение (в мВ).
Прибор разбирается очень легко. Достаточно открутить два самореза.

А внутри ничего интересного.

Несколько нагрузочных сопротивлений и переключалка. Хорошо хоть подстроечник есть, в случае чего можно и поднастроить. Но это отдельная тема.
Откручиваю специальной формы винт и ещё три самореза.

К токовому трансформатору добраться не смог. Жёлтый пластик надёжно склеен.
Девайс я собираю, и перехожу к определению его возможностей.
Сначала собрал простенькую схему, чтобы убедиться, что он работоспособен.

Переключатель мультиметра в положении измерения клещами. Клещи проверил в обоих вариантах переключателя. Вот, что показал мультиметр.

Слева 1мВ/А. Справа 10мВ/А. Показания справа нужно делить на 10.
Несерьёзно измерять такими клещами токи менее 1А. Нужно хотя бы чтобы было три значащие цифры.
Затем взял другой более известный прибор. У него эта опция тоже присутствует. При выставленной чувствительности 1мВ/А мультиметр вообще ничего не увидел.

Решил проверить другой прибор без опции измерения клещами, но заточенный для измерения мелких напряжений. Совершенно необязательно, чтобы эта опция в приборе была выделенной. Достаточно того, чтобы мультиметр умел точно измерять мелкие напряжения.

Вот ему я доверяю больше. Но сомнения всё же остались. Пришлось нести на работу.

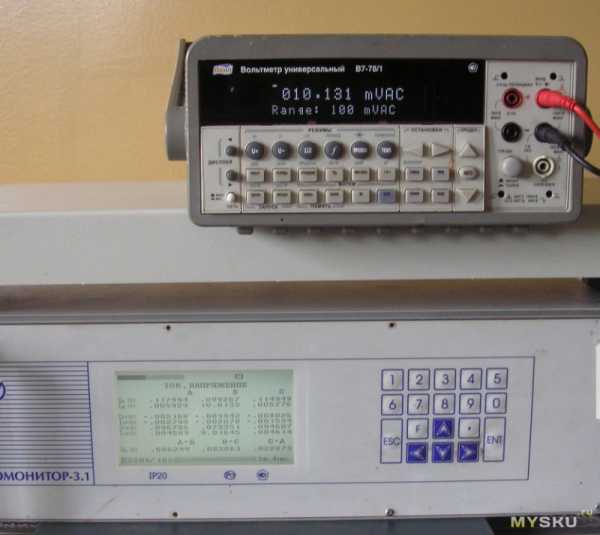

Проверил на 10А.

На токе в 1А показания ещё хуже.

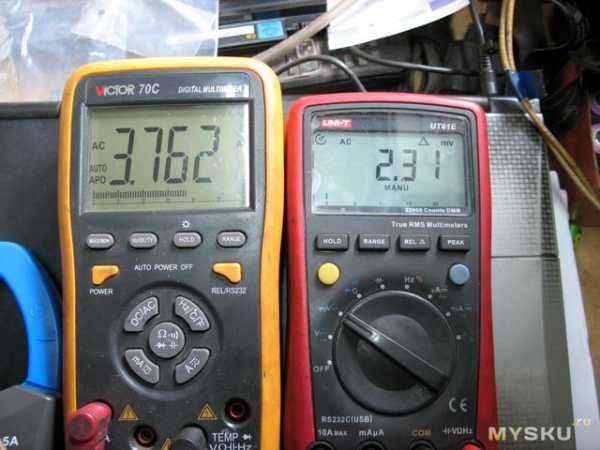

Понимая, что и клещи и мультиметр могут врать одновременно (погрешность в измерения вносят как клещи, так и измерительный прибор), решил проверить, насколько точно измеряют клещи. Просто подал образцовый ток и посмотрел, сколько мВ на выходе.

Судя по показаниям, с клещами всё в порядке. Не забываем правильно центрировать на измеряемом кабеле. Проблема в погрешности измерения мультиметрами на малых напряжениях.
Свой новый «мультик» на разных положения переключателя чувствительности клещей тоже проверил.

Не зря я ему доверял.
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
— Измеряют силу только переменного тока.
— Цена.
Плюсы:
+ Не требует батарей питания.
+ Сделан аккуратно и добротно.
+ Неплохо настроен, погрешность минимальна.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках.
Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Токоизмерительные клещи – что это такое и как ими пользоваться

Правила измерений гласят, что вольтметр подключается к необходимому участку электрической цепи параллельно, а амперметр – последовательно. Следовательно, чтобы замерить силу тока, надо искусственно создать разрыв цепи и подключить к нему измерительный прибор. Для упрощения и ускорения измерений используются клещи токоизмерительные, которые работают по принципиально другому методу – их устройство позволяет замерять интенсивность электромагнитного поля, что всегда возникает вокруг проводника.

Устройство токоизмерительных клещей

Изначально, электроизмерительные клещи представляли собой трансформатор, к которому подключён измерительный прибор – амперметр.

Клещи, которые являются видимой частью устройства, одновременно являются первичной обмоткой трансформатора. Если внутри неё поместить проводник, по которому протекает электрический ток, то благодаря электромагнитному полю он индуцируется на обмотку трансформатора. Далее ток переходит на вторичную обмотку, с которой уже снимаются показания амперметром.

Первые модели клещей создавались как дополнение к измерительным приборам, просто позволяющее удобнее контактировать с измеряемым участком цепи.

Показания амперметра, которые получались с их помощью, приходилось дополнительно пересчитывать, учитывая коэффициент трансформации, что указывался на приборе. Также сам принцип работы позволял измерять значения только переменного тока, так как с постоянным трансформатор не работает – чтобы его замерить нужно было пользоваться другими устройствами.

Современные приборы могут быть использованы как для переменного, так и как клещи для точного измерения постоянного тока, но в последнем случае на таких устройствах используется не амперметр, а датчик Холла, который напрямую улавливает наличие и напряженность электромагнитного поля.

Такие модели несколько дороже, но отличаются более высоким качеством и точностью работы.

Также использование измерительных клещей в паре с цифровым мультиметром избавляет оператора от необходимости вычислять измеряемое значение тока, так как калькулятор уже встроен в схему прибора.

Возможности токоизмерительных клещей

Если изначально клещи создавались как дополнение к профессиональным измерительным приборам, то дальнейшие возможности промышленности по миниатюризации и упрощении устройств сделали этот прибор относительно недорогим и доступным рядовым пользователям для бытового применения.

При этом сфера его использования постоянно растет и только стандартные задачи, которые можно выполнять с его помощью включают следующие пункты:

  • Измерение силы тока в отдельно взятом проводнике, который мало того, что не отсоединен от схемы, но и находится под напряжением.
  • Определение фактической мощности любого электроприбора в разные моменты времени и в зависимости от нагрузки.
  • Определение фактической нагрузки на всю электросеть дома или квартиры «в реальном времени».
  • Проверка электросети на предмет несанкционированного подключения.
  • Проверка наличия утечки тока на корпус электроприбора.

Преимущества и недостатки

Токоизмерительные клещи получили широкое распространение благодаря ряду преимуществ, что определяют выбор в их пользу, при необходимости иметь «на подхвате» соответствующее устройство:

  • Максимально возможная простота, размеры устройства и точность измерений.
  • Возможность использование для замеров в высоковольтных цепях и микротоков.
  • Принцип работы клещей позволяет создавать устройства различного дизайна и функционала.

  • Простота интеграции с другими электроизмерительными устройствами. К примеру, очень эффективными показали себя токовые клещи, совмещенные с мультиметром – границы возможностей для бытового применения у таких устройств очень сложно себе представить, так как они могут быть укомплектованы датчиком температуры и прочими «плюшками», расширяющими функционал.

Устройство максимальное простое в использовании его освоение даже на интуитивном уровне доступно любому человеку мало-мальски знакомому с основами электротехники.

Используя электроизмерительные клещи надо учитывать некоторые присущие таким устройствам недостатки:

  • Так как прибор реагирует на электромагнитное поле, то есть некоторая зависимость от положения провода внутри первичной обмотки (кольца) и его положения – желательно располагать клещи перпендикулярно измеряемому проводнику.
  • Чувствительное устройство может быть очень восприимчиво к токам наводки, которые могут возникать при наличии большого количества проводников рядом с измеряемым.
  • Простота схемы устройства открывает широкие возможности для изготовления некачественных клонов устройств зарекомендовавших себя производителей. Такие копии не комплектуются должными схемами защиты и точность их показаний оставляет желать лучшего.

Разновидности токовых клещей

В зависимости от используемой схемы и даже внешнего вида самого устройства, электроизмерительные клещи подразделяются на несколько типов:

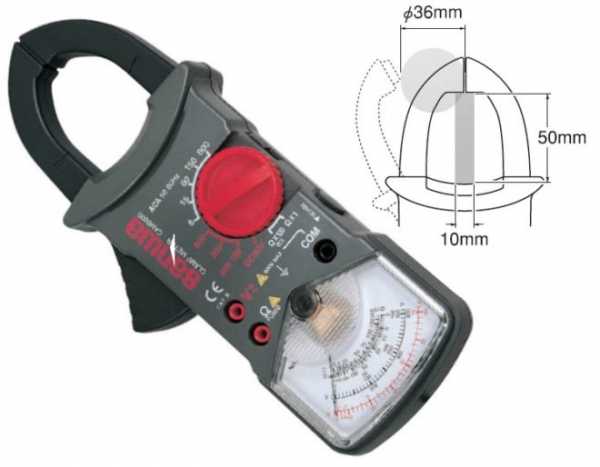

  • Стрелочные. Прибор аналогового типа, активной частью которого является одновитковый трансформатор переменного тока, а измерительный прибор подсоединен к его вторичной обмотке. Это одни из первых моделей токоизмерительных клещей – они отличаются невысокой стоимостью и наглядностью вывода результатов измерений в случае с переменной силой тока. Общий недостаток таких устройств – высокая чувствительность к механическим колебаниям – если прибор не находится на жесткой поверхности то результат измерения может быть показан неправильно. Также для использования таких приборов нужен определенный навык – зачастую приходится вручную переводить показания амперметра в реальные значения в соответствии с коэффициентом трансформации. Ещё такой прибор рассчитан на определённую частоту электрического тока.
  • Цифровые. Вывод показаний на дисплей такого прибора определяется микроконтроллером, который автоматически производит все необходимые вычисления и (в зависимости от модели) может быть настроен на отображение непосредственно силы тока или мощности.

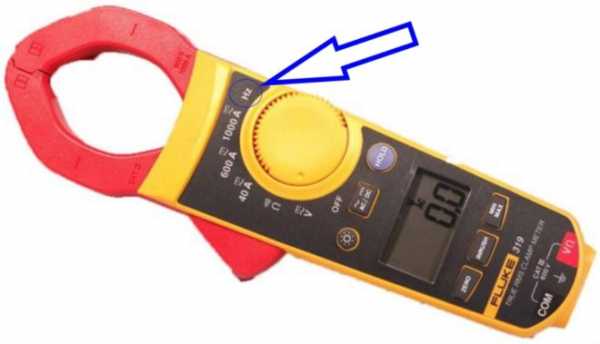

  • Мультиметр. Универсальное устройство класса все-в-одном – измерительные клещи встроены прямо в корпус прибора, что определяет удобство его использования. Количество функций и способов измерения определяется моделью мультиметра, поэтому правильным названием устройства будет не электрические клещи с мультиметром а наоборот. Зачастую такие приборы работают с датчиком Холла, поэтому их можно использовать как токовые клещи постоянного тока.

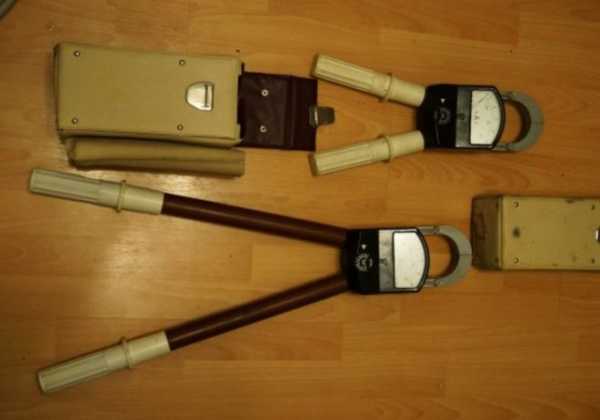

  • Высоковольтные. Основное применение – электрические цепи, с током стандартной частоты и напряжением, превышающим 1 кВ. Такие устройства обладают повышенной устойчивостью изоляции и дополнительно могут крепиться на диэлектрической штанге, чтобы оператор не приближался вплотную к проводнику, с которого берутся замеры. Это специализированное профессиональное устройство, которое предназначено только для одной единственной функции – измерение переменного тока. При необходимости замерить силу постоянного тока используются другие устройства и методы.

Порядок работы с токоизмерительными клещами

Способы измерения с помощью токоизмерительных клещей в целом ничем не отличаются при использовании бытовых мультиметров (до 1000 Вольт) или профессиональных (свыше 1000 Вольт) приборов.

Рассчитанный на домашнее использование тестер с клещами будет иметь гораздо больше функций, а специализированным устройством в бытовых условиях чаще всего будет нечего измерять.

В зависимости от цели измерений, весь процесс с помощью клещей, совмещенных с мультиметром, будет проходить следующим образом:

  • Среди проводов выделяются тот, с которого надо снять показания. Если обхватить клещами сразу несколько проводников, то результат измерения будет неправильным.
  • На тестере выставляется необходимый режим и диапазон. Если измеряется переменный ток, то это будут литеры AC, а когда прибор поддерживает измерение постоянного, то DC. При этом, на шкале надо выбрать значение чуть больше того, которое планируется измерить. Если предполагаемая сила тока неизвестна, то начать измерения надо с самой большой шкалы.
  • Клещи раскрываются и нужные проводник помещаются внутри. Для наиболее точного измерения провод желательно расположить по центру контура, перпендикулярно корпусу прибора.
  • Измерение произойдет автоматически и на дисплее отобразятся результаты.

Полезные нюансы проведения измерений

Знание некоторых физических законов и особенностей строения прибора позволят расширить сферу его применения.

Если ток в проводнике очень маленький и тестер не может точно его определить, то можно «помочь» прибору, намотав проводник на одну из половинок клещей. В таком случае на дисплее отобразится сумма токов и чтобы узнать точное значение надо разделить полученный результат на количество витков.

Если ток больше того, что может показать тестер, то на дисплее отобразится единица. В таком случае надо выставить больший диапазон измерений и повторить замеры.

Обнаружить ток утечки получится и без поиска его наличия на заземляющем проводе (подсоединённому к корпусу прибора). Для этого можно воспользоваться способностью тестера показывать сумму токов нескольких помещенных в электроизмерительные клещи проводников. Если обхватить клещами сразу фазу и ноль, то на дисплее должен высветиться ноль, так как наведенные электромагнитные поля взаимно компенсируются (они должны быть одинаковыми по силе и различными по направлению). В случае наличия утечки, значения на дисплее будет отличным от ноля – если это так, то надо искать место пробоя изоляции на корпус.

Если на корпусе измерительного прибора есть кнопка «Hold», это поможет измерять ток в труднодоступных местах, к примеру, если тестером туда можно дотянуться, а дисплей при этом видно не будет. В таком случае надо обхватить токовыми клещами провод, нажать на эту кнопку и полученный результат зафиксируется на дисплее – теперь его можно посмотреть в удобном месте.

Что нужно учитывать при выборе устройства

На рынке представлено большое количество устройств, функционал которых заметно различается, что напрямую влияет на его стоимость. Приобретая клещи универсальные токовые, надо учитывать, что это всё-таки специализированный инструмент для определения силы тока в проводнике, находящегося под напряжением. Поэтому стоит для себя решить – нужны ли в этом приборе такие функции, к примеру, как проверка конденсаторов, диодов и транзисторов.

Все то же самое умеет делать обычный мультиметр, только его габариты и вес при этом гораздо меньше, но, это в любом случае дело вкуса.

Основные задачи, которые должен выполнять прибор:

  • Измерение силы тока и напряжения (в идеальном варианте переменного и постоянного).
  • Прозвонка проводов (желательно со звуковым сигналом)
  • Определение частоты тока.

Желательные опции, которые в некоторых случаях облегчают работу:

  • Фиксация результатов замеров – кнопка «Hold»
  • Возможность выставления ноля – если соседние провода дают наводку.
  • Возможность замера тока пускового броска, который в несколько раз больше номинального.
  • Автоматический выбор диапазона при отображении результатов.
  • Плюсом будет возможность подключения термощупа для измерения температуры.
  • Большой дисплей с подсветкой.

Также в обязательном порядке надо обратить внимание на качество пластика, отсутствие на поверхности устройства металлических деталей и какие используются элементы питания (чтобы их можно было без проблем найти и заменить, в случае необходимости)

Наглядно про токовые клещи на видео:

Как итог – измерительные токовые клещи это устройство, значительно упрощающее работу профессионального электрика и домашнего мастера, который привык все делать своими руками. Использование прибора, в целом, не отличается от проведения измерений тестером или мультиметром – оно интуитивно понятно и доступно даже людям с минимальными навыками, но в ряде случаев понадобятся некоторые знания для интерпретации полученных результатов измерений.

yaelectrik.ru

Клещи-приставка AC/DC Holdpeak HP-605A. для больших токов

Тóковые клещи позволяют производить измерение тока бесконтактным способом — просто обхватив этот провод. Клещи для переменного тока делаются как правило на основе тóкового трансформатора, выпускаются уже очень давно и стоят копейки. Клещи для постоянного тока — имеют в своей основе линейные датчик(и) холла, и стали доступны по цене не так давно. В целом, клещи можно поделить на клещи для переменки и клещи для постоянки, а по конструкции — на автономные и приставки. Из автономных недорогих AC/DC могу назвать ut210e, ms2108A, а из приставок — чуть подороже appa 32, hantek cc65/cc650, ну и вот «новый игрок» в нижнем ценовом диапазоне — Holdpeak.


Вообще, изначально клещи предназначены в пару к мультиметру HP890CN — сам есть соответствующее положение на селекторе. Но в принципе могут работать с любым другим тестером или даже осциллографом, потому что выдают напряжение прямо пропорциональное измеряемому току — 1мВ соответствует 1А.

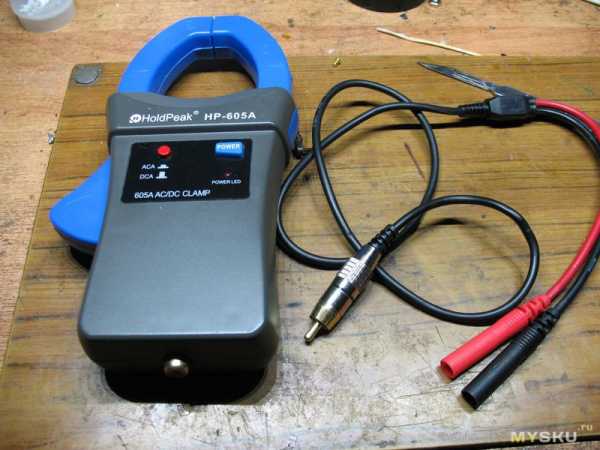

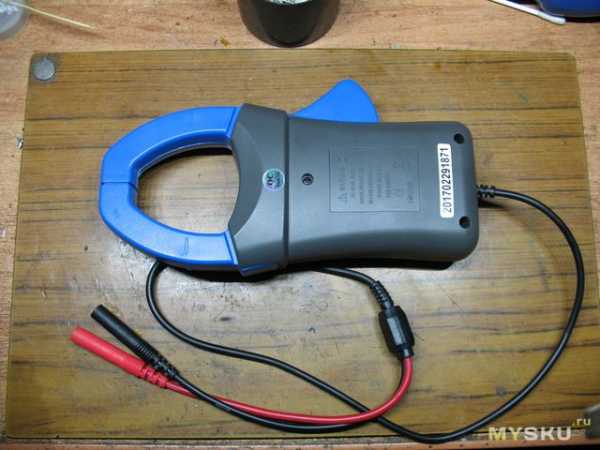

Клещи имеют размеры 175х80мм (без боковой кнопки, открывающей «пасть»), вес около 300г, длина провода 70см.



В комплекте есть бумажка, назвать инструкцией которую язык не поворачивается. Там написано примерно следующее: подключите клещи к тестеру, включите, выберите на тестере режим «клещи», переключите клещи и тестер в соответствующий AC/DC режим, нажмите на тестере кнопку REL — и измеряйте. Никаких цифр, погрешностей, пределов — ничего. Впрочем, инструкция от HP890cn обещает 2.5%/3% +5 для DC и AC соответственно.

На передней панели кнопка питания, светодиод индицирующий включенное состояние и кнопка AC/DC. Забегая вперед, скажу что отличие AC от DC — во включенном последовательно конденсаторе, ну и подстроечники для AC и DC — разные.

Питаются от «кроны», потребляемый ток 4.4мА

Выходной сигнал — 1мВ=1А

Внутренний мир прост и незатейлив — LDO 7550 на 5В, преобразователь из +5В в -5В 7660 и операционный усилитель TL062


с обратной стороны платы — три подстроечных резисторы, кнопки и светодиод питания.

Дополнительная информация

пара фоток с отпаянными микросхемами и переключателем:

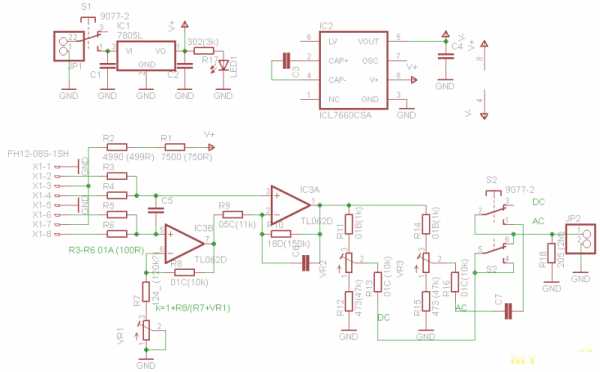

схема (если я ничего не напутал):

Названия микросхем, кнопок, разъемов — условные (скажем, вместо 7550 нарисовал 78L05, разъемы взяты тупо по числу контактов и т.д.). Конденсаторы не отпаивал и не прозванивал, для резисторов указаны надписи на них и их перевод в реальное значение (ибо для 0603 с 1% точности уже обозначение не цифра-цифра-множитель, а целая таблица)

Если я правильно понимаю (а с высокой вероятностью я таки ошибаюсь) — VR1 задаёт начальное смещение, то есть регулирует ноль, а VR2 и VR3 — калибровка по постоянке и переменке соответственно.

Режим AC отличается кроме другой выходной цепи и потенциометра — включенным последовательно конденсатором. Нафига это нужно — как по мне тайна великая есть. Видимо, чтобы отсечь постоянное смещение, которое неминуемо в клещах на датчиках холла. Чем это будет отличаться от переключения тестера в режим AC — уж я и не знаю. Как по мне — лучше бы подстроечник для этой цели ввели, оперативно 0 выставлять на постоянке.

Теперь измерения. Как я уже писал в заголовке — клещи рассчитаны на большие токи. Поэтому на малых токах точность будет никакая, но тем не менее попробуем проверить.

постоянка:

переменка:

Как видим, если на постоянке точность еще куда ни шло, то на переменке ну совсем не в дугу. впрочем, измерение переменных токов меня волнуют мало, а таких высоких — не волнуют вовсе, так что лично для меня это проблемой не является, но если я правильно понимаю, можно при желании подстроить (?) при помощи VR2 и VR3, что я и сделал для постоянного тока, хоть и не сфоткал. Но получилось не более +-0.1А с эталонным тестером, на вышеприведенных же токах, что я считаю вполне себе неплохим результатом. Ну не рассчитаны они на такие токи. Им нужны десятки и сотни ампер — там они покажут точнее и «раскроются в полной мере».

Теперь — маленькая доработка. Так как я планировал использовать данные клещи для диагностики, в частности — измерения стартерного тока, то я решил заменить провод на разъем. Ну и сразу скажу, что в этой роли пока не пробовал — не было возможности, времени и желания. 😉

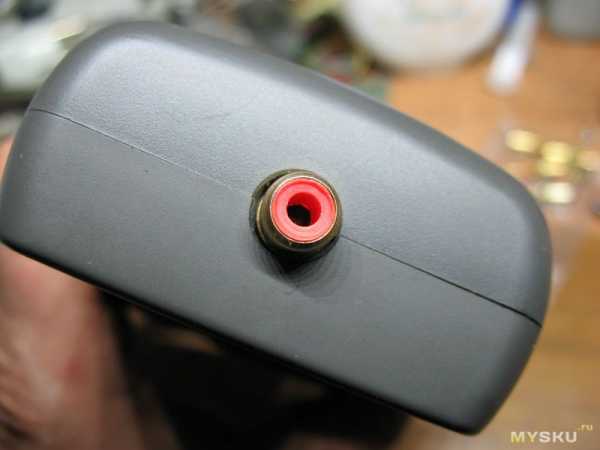

Для этого я отпаял провод, припаял к нему разъем «тюльпан»-папу, а в клещи поставил соответствующее гнездо. Для установки гнезда я просверлил корпус сверлом 10мм, после чего взял пластиковую пластинку размерами примерно 10х20х1.5мм, просверлился в ней диаметром 6мм, прикрутил к ней гнездо и вставил в корпус — между корпусом и бывшим зажимом провода:






Как по мне — стало не хуже, к тому же появилась возможность подключения «штатным» кабелем. Можно, естественно, поставить разъем BNC, ну либо воткнуть в этот разъем переходник. Высоких частот тут не будет, так что необходимости в BNC разъемах как-то и нету.

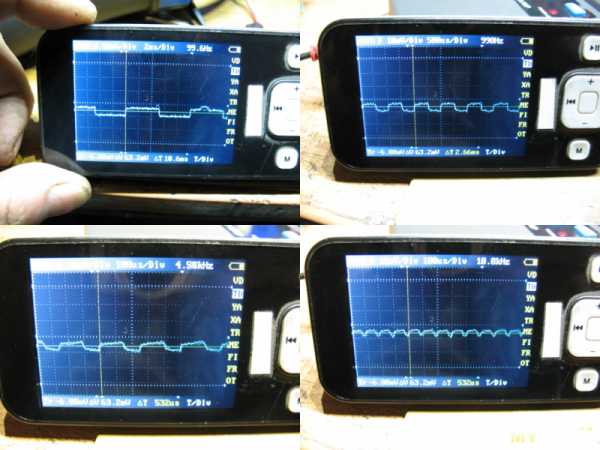

После этой доработки можно подключиться к осциллографу. Для этого я собрал на каком-то полевике ключик, который запустил от внешнего генератора и нагрузил на мощный резистор. Понятно, что всё это несерьёзно, ну да что есть — то есть:

Как видим, сигнал достаточно шумный, что вообще говоря неудивительно — я вообще как-то слабо понимаю использование преобразователей типа 7660 в схемах с микровольтными/милливольтными сигналами. Полюс полное отсутствие экранирования, так что и внешние наводки исключать никак нельзя.
По частоте — тоже ничего выдающегося.

Для сравнения — сигнал с ut210e в режиме 20А:

Амплитуда выше, сигнал чище.

Подытоживая.

Честно говоря, впечатления неоднозначные. Так и хочется написать «как за свои деньги…». То есть да, это самая дешманская модель на рынке. «Из коробки» достаточно сильно врёт, что, впрочем, скорее всего особенности конкретного экземпляра, да и вроде как поддаётся подстройке.

Хотелось бы видеть хоть минимальное экранирование, также хотелось бы переключение пределов 600/60А — но тут в принципе понятно что переключения такого нет совершенно осознанно, оно ж идёт «комплектом» к тестеру, где в режиме клещей предел 600А. С другой стороны можно было на тестере сделать 60/600А — но не сделали. В результате имеем низкую цену — но и низкую точность «прицепом», а также не сильно красивый сигнал в плане помех.

Подумываю натыкать пару дросселей по питанию, а также раздумываю над введением режима 60А (точнее, до 60 не дотянуть, где-то 40 наверно будет максимум), и тут мне хотелось бы спросить совета у более грамотных схемотехников. потому что как по мне, то самый «незамутнённый» способ — впереть тупо еще один ОУ на выходе с коэффициентом усиления 10 и не запариваться 😉 Как вариант — изменить коэффициент усиления имеющегося ОУ, но что-то у меня с наскоку не прокатило — вероятно нужно еще ноль будет точнее выставлять в этом случае. Короче говоря, с радостью выслушаю в комментах любые советы кроме выкинуть. 😉

К покупке рекомендую, только если вам нужно проверять десятки-сотни ампер, и при этом цена важнее качества, а «руки не для скуки» и вы готовы тратить время на доработки и калибровки клещей за 20 баксов.

mysku.ru
