УБЛ стиральной машины — устройство и проверка замка люка
Устройство блокировки люка является неотъемлемой частью стиральных автоматических машин. С их помощью обеспечивается безопасная эксплуатация СМА. При поломке замка не происходит запирание дверцы, и не получится выполнить цикл стирки белья. Понимание принципа работы поможет самостоятельному ремонту или замене УБЛ.
Устройство
Отметим, что вариаций замков, существует большое количество. Производители стиральных машин устанавливают на свои модели разные блокировки, которые отличаются формой, размером, способом крепления. А также разнятся они по принципу работы. В основном применяются два типа:
- тепловой;
- электронный.
Тепловой УБЛ
В основе термозамка, находится РТС-резистор и (или) биметаллическая пластина. После закрытия люка и запуска программы стирки, на резистор подаётся напряжение 220 вольт. Он начинает быстро греться и попутно нагревает пластину, которая изгибается. В итоге она блокирует с помощью фиксатора крючок люка, не позволяя открыться во время цикла стирки. А также биметаллическая пластина замыкает управляющий контакт, в результате чего начинает выполняться выбранная программа.

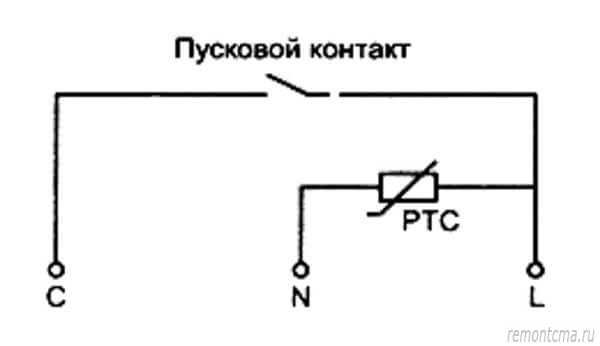

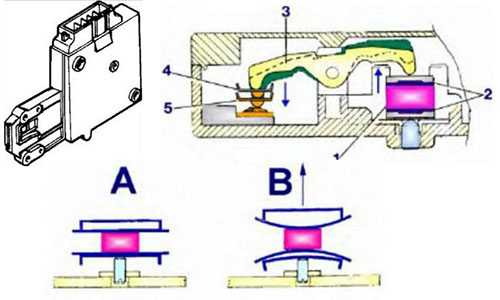

Схема и принцип работы такого замка показан на рисунке ниже.
Отметим, что маркировка в виде букв: N, L и C, часто присутствует на контактах УБЛ, что облегчает его проверку. Вместо РТС-термистора, может применяться обмотка из высокоомного провода. А также используются два резистора в некоторых моделях, что не меняет принцип работы.
Повторимся, что по форме, размерам и креплению замки бывают разными, и при необходимости их покупки, нужно подбирать по продуктовому номеру машины.
Этот тип замка сам открывается, после окончания стирки. Это является одновременно плюсом и минусом. Главный недостаток — открывание совершается через 2-3 минуты, т. к. биметаллической пластине необходимо время, что остыть и принять исходную форму, отпустив тем самым язычок, который удерживает дверь. На большинстве стиралок присутствует световая индикация удержания люка.
Важно! Пренебрежение временем остывания, приводит к поломке ответной части замка, которая находится непосредственно в дверце.
Такие УБЛ применяются в недорогих моделях Индезит (Indesit), Аристон (Ariston), Беко (Beko), ЛДЖи (LG), Самсунг (Samsung), Ардо (Ardo), Вирпул (Whirpool).
Электронный замок
В такое запорное устройство добавлен электромагнит, который управляется импульсами, поступающими с модуля. А также в таких УБЛ может тоже присутствовать РТС-резистор. В этом случае термистор с биметаллической пластиной замыкает управляющий провод, а электромагнит передвигает фиксатор, блокирующий люк. Схематично замок представлен на рисунке ниже.
Иногда такой УБЛ называют мгновенным, потому что запирание и разблокировка происходят моментально. Это является неоспоримым плюсом.
Такие устройства ставят на модели среднего ценового уровня и выше, таких, как, Электролюкс (Electrolux), Занусси (Zanussi), Канди (Candy), Бош (Bosch), Сименс (Siemens), АЕГ (AEG). Недостаток один — сложность проверки. Люк с таким УБЛ можно открыть, только при выполнении следующих условий:
- машина подключена к электросети;
- ни одна из программ не запущена;
- в барабане отсутствует вода;
- не вращается двигатель.
Отметим, что стиральные машины с такими замками оборудованы устройствами аварийного открывания, которое, как правило находится в районе крышки фильтра сливного насоса.
вернуться к меню ↑Проверка
В домашних условиях полноценно можно проверить только тепловой УБЛ. Для этого понадобиться мультиметр, отвёртка и электрический удлинитель.
Для диагностики, пошагово выполняем следующие действия:
- На контакты N и L, подаём напряжение в 220 вольт, с помощью удлинителя.
- Отверткой двигаем подвижную часть замка, до характерного щелчка. Должен выскочить фиксатор. Тем самым имитируя закрытие двери.
- Через 30-60 секунд отсоединяем УБЛ от электричества.
- Мультиметром меряем сопротивление между клеммами C и L.
Итак, если пункт 2 не сработал — не было щелчка и подвижная часть не зафиксировалась, то это означает, что одна из функций не работает и замок неисправен. Дальнейшую проверку можно не осуществлять, и покупать новый УБЛ.
Если при выполнении пункта 4, тестер показал разрыв соединения, то это означает, что не действует другая функция замка, и необходима замена.
Для проверки работоспособности электронной блокировки, ставим новый заведомо исправный УБЛ и запускаем стиральную машину.
Видео инструкция.
вернуться к меню ↑Замена УБЛ

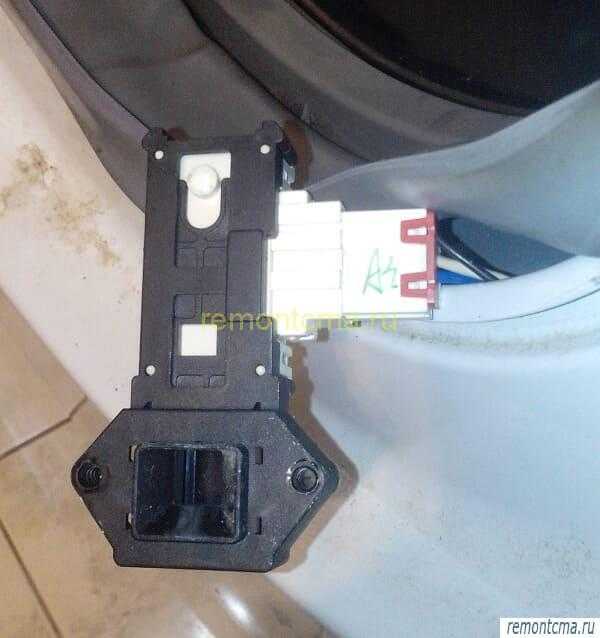

В случае неисправности блокировки, всё сводится к замене. Восстановление работоспособности не имеет смысла, потому что все повреждения возникают из-за перегрева. Выполнить ремонт можно своими руками без привлечения мастера из сервисного центра. Для этого понадобиться: шлицевая и крестообразная отвёртка, а также немного умения.
Рассмотрим подробнее все действия:
- Снимаем хомут. Как правило — это круг из проволоки и стальной пружинки. Руками находим её, и поддеваем шлицевой отвёрткой. Стягиваем хомут.
- Сдёргиваем часть манжеты в районе крепления замка.
- Откручиваем два винта, которые крепят блокировку.
- Рукой вынимаем УБЛ в пространство между манжетой и корпусом.
- Стягиваем фишку.
- Устанавливаем новый замок.
- Заводим его внутрь машины и прикручиваем саморезы.
- Надеваем манжету обратно, аккуратно работая пальцами рук.
- Монтируем обратно хомут. Здесь понадобится помощь другого человека, или вторая отвёртка.

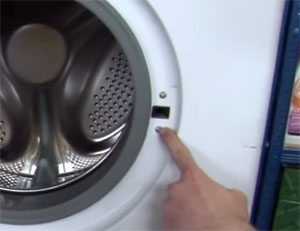

Обязательно проверяем закрытие люка. Он должен фиксироваться со щелчком.
Замену можно выполнить только в том случае открывающейся дверцы. Потому что крепёжные винты прикрываются люком. И если он закрыт, то замену выполнить не получится. Что делать в случае блокирования люка, рассмотрим в другом материале.
вернуться к меню ↑Немного о безопасности
Принцип работы УБЛ стиральной машины основан на безопасности пользователей. Без блокирования дверцы не начинается выполняться никакая программа, не наливается вода, и тем более не вращается барабан.
Теоретически можно обойти блокировку, по крайней мере тепловую. Но делать это категорически нельзя. Если какой-то «умелец» выполнит это, то он подвергнет опасности всех, кто будет пользоваться машиной!
Важные моменты:
- СМА должна быть заземлена.
- В щитке обязательно наличие УЗО. Он позволит фиксировать возможные утечки тока.
- Нельзя поднимать машину на высоту, особенно на полку. Со временем амортизаторы износятся, и при отжиме стиралка может передвигаться или даже подпрыгивать.
- Если у вас маленькие чада, то приобретайте СМА с функцией защиты от детей, и активируйте её.
- При появлении воды — вызывайте мастера.
- Если заливной шланг не оборудован системой АкваСтоп (Aquastop), то после окончания цикла стирки — перекрывайте вентиль подачи воды.
Эти простые советы сберегут нервы и обезопасят вас и ваших близких.
remontcma.ru
Устройство блокировки люка (УБЛ) стиральной машины
Устройство блокировки люка (УБЛ) стиральной машины AEG, Ardo, Ariston, Bosch, Candy, Electrolux., Indesit, LG, Samsung, Siemens, Whirpool, Атлант, беко, блокировки, двигатель, замена блокировки люка, Замена УБЛ, Занусси, индезит, как проверить, клапан, люка, мастер класс, машины, Мотор, не блокирует дверь, не включается, не заливает воду, не запирает дверцу, Ошибка, подшипник, помпа, ремень, ремонт блокировки, ремонт своими руками, ремонт стиральной машины, своими руками, Стиральная машина Zanussi, стиральной, тип блокировок, УБЛ, устройство, устройство блокировки, что делать- ← как работает СМ Candy режим стирка Отжим Слив 04042015
Рекомендуем
Мы используем куки для наилучшего представления нашего сайта. Если Вы продолжите использовать сайт, мы будем считать что Вас это устраивает.Okkakakoi.ru
Устройство блокировки люка стиральной машины
Все автоматические стиральные машины оснащаются устройствами блокировки люка – сокращённо эти устройства называются не иначе как УБЛ. Для чего нужен УБЛ и какую функцию он выполняет? Данное устройство необходимо для обеспечения безопасности во время стирки – оно блокирует дверцу люка. Если УБЛ сломано, то стирка станет невозможной. Как проверить УБЛ стиральной машины тестером и убедиться в его работоспособности?
Прежде чем начать статью о ремонте УБЛ, нужно рассказать о том, что существует два типа данных замков:
- Термозамки, работающие на базе биметаллической пластины;
- Электрозамки, построенные на электромагнитах.
Практически все современные стиральные машины оснащаются первым вариантом. Устройство блокировки люка с термозамком обладает более высокой надёжностью и выносливостью. К тому же, оно проще по своей конструкции и реже ломается. Поэтому в данном обзоре мы уделим внимание термозамкам.
Принцип действия УБЛ стиральной машины
Устройство блокировки люка стиральной машины на базе термозамка устроено очень и очень просто – внутри находятся биметаллическая пластина и термоэлемент, разогревающийся при подаче на него напряжения. Под действием тепла биметаллическая пластина мгновенно разогревается, изгибается и с помощью специального фиксатора блокирует дверцу загрузочного люка.
Одновременно с этим замыкается контакт, сигнализирующий управляющему модулю о том, что дверца действительно закрылась – далее стартует выбранная программа стирки. Кстати,
Причины задержки разблокировки
Замечали ли вы, что после завершения программы стиральная машинка открывает люк не сразу, а спустя несколько минут? Для чего сделана такая задержка? Всё дело в том, что после остановки программы с термозамка снимается питающее напряжение. За счёт этого происходит постепенное остывание биметаллической пластины. Как только её температура достигнет определённого значения, она примет исходную форму и отодвинет фиксатор загрузочного люка – можно доставать бельё и отправлять его на сушку. Иногда случается так, что просто необходимо отключить стиральную машину во время стирки – как справиться с такой проблемой мы рассказывали в отдельном обзоре.
Ещё одно преимущество термозамка
Таким образом, УБЛ стиральной машины обладает предельно простой и долговечной конструкцией. И даже если отключится электроэнергия, спустя несколько минут произойдёт автоматическая разблокировка замка. Если же в стиральной машине будет установлен электромагнитный замок, то блокировка будет снята только после возобновления подачи электроэнергии – это ещё один недостаток замков данного типа.
Как проверить УБЛ стиральной машины
Для того чтобы проверить УБЛ стиральной машины, необходимо найти подходящий источник питания и подключить его к соответствующим контактам. Как только на термоэлемент поступит напряжение, биметаллическая пластина зафиксирует замок – будет слышан щелчок. Если с замком всё в порядке, нужно проверять другие узлы.
Например, следует проверить поступление напряжения с управляющего модуля. Для этого прикладываем щупы тестера к контактам замка и запускаем какую-либо программу, контролируя наличие напряжения. Если напряжения нет, проверяем модуль управления и электрические цепи УБЛ.
Замена устройства блокировки люка в стиральной машине
Ремонт УБЛ стиральной машины своими руками сводится полной замене замка. Но из-за чего он может сломаться? Самая распространённая причина поломки – потеря свойств биметаллической пластины. Со временем она разрушается за счёт постоянного нагрева и охлаждения. В результате происходит её поломка, а сам замок может заклинить в открытом или закрытом положении. Давайте разберёмся, как заменить УБЛ на стиральной машине.
Описание процесса ремонта следует начать с ситуации, когда у нас есть возможность открыть люк. Вооружаемся отверткой (или плоскогубцами, в зависимости от конструкции хомута) и снимаем хомут герметизирующей резиновой манжеты. После этого аккуратно снимаем её и откручиваем отвёрткой два винта, шляпки которых видны по бокам от отверстия замка. Далее просовываем руку в пространство между баком и передней стенкой и извлекаем замок наружу.
Для того чтобы обеспечить удобство извлечения замка, корпус стиральной машинки можно отклонить назад, чтобы тяжёлый барабан не давил на манжету.
Сам замок меняется очень легко – снимаем разъёмы с проводами, после чего подключаем к ним новый замок. Далее устанавливаем его на штатное место, закрепляем винтами. После этого возвращаем манжету на место, прикладывая все усилия, чтобы она была надета правильно. Фиксируем манжету снятым хомутом и приступаем к проверочной стирке.
Что делать, если замок заклинило в закрытом положении? Без доступа к винтам мы его просто не снимем. Поэтому вооружаемся инструментами и снимаем верхнюю крышку стиральной машины. Отклоняем её корпус назад и протягиваем руку между корпусом и барабаном – здесь нам надо нащупать фиксатор замка и сдвинуть его в открытое положение. После этого открываем люк и приступаем к вышеописанной процедуре ремонта.
Можно ли запустить стиральную машину без УБЛ
Как уже говорилось, в конструкции термозамка присутствует специальный контакт, относящийся к диагностической системе стиральной машины. Как только он окажется в замкнутом положении, стиральная машина поймёт, что загрузочный люк надёжно заблокирован, и можно приступать к запуску программы стирки.
Если замок всё-таки сломался, то он будет передавать электронному модулю одну из двух ошибок:
- Люк не закрывается;
- Замок постоянно закрыт.
В любом случае мы увидим на дисплее машины соответствующую ошибку. Запустить машину без УБЛ невозможно, так как это противоречит безопасности – незаблокированный люк может быть открыт, что приведёт к затоплению помещения (а заодно и соседей снизу). Поэтому все программы стирки стартуют только после того, как будет получен сигнал о закрытии люка.
Но мы можем сформировать этот сигнал самостоятельно, замкнув соответствующие контакты. Это допустимо лишь при проведении тестирования стиральной машины. В реальных эксплуатационных условиях этого делать нельзя (к тому же, процесс этот весьма затруднительный). Лучше всего выполнить замену УБЛ и забыть про поломку – термозамки характеризуются достаточно приемлемой стоимостью и не являются дефицитом.
2stiralki.ru
Устройства для блокировки загрузочных люков (УБЛ).Замок стиральной машины
Устройства для блокировки загрузочных люков |
В целях безопасности для пользователя в СМА широко применяются блокировочные устройства и специальные термозамки (в дальнейшем — просто замки). Все эти устройства обеспечивают фиксацию загрузочного люка или верхней крышки СМА во время вращения барабана. В простейшем случае блокировочное устройство представляет собой электромагнит.
Защелки, запирающие люк СМА, все время удерживаются пружиной. При включении СМА в сеть и при нажатии кнопки открывания люка, защелка втягивается внутрь катушки электромагнита, и становится возможным открыть загрузочный люк. Гораздо большее распространение получили замки с термоэлементами.

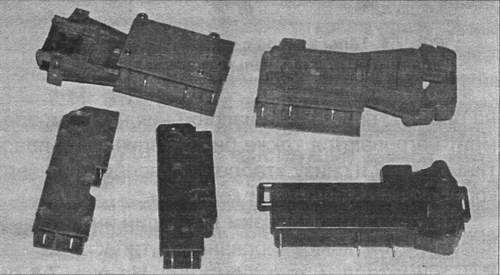

На рис. 1 представлено несколько типов термозамков.
Рис. 1. Некоторые типы блокировочных термозамков
Основу их конструкции составляют специальные термоэлементы и биметаллическая пластина (одна или две). Термоэлемент представляет собой полупроводниковый резистор с положительным температурным коэффициентом. Этот резистор резко увеличивает свое сопротивление, когда превышена его некоторая характеристическая температура. Подобные резисторы имеют название: PTC-термистор (Positive Temperature Coefficient), а комбинация термоэлемента с биметаллической пластиной называется РТС+биметалл.
Конструкций подобных замков — великое множество, но мы подробно рассмотрим принцип действия и устройство самых распространенных.

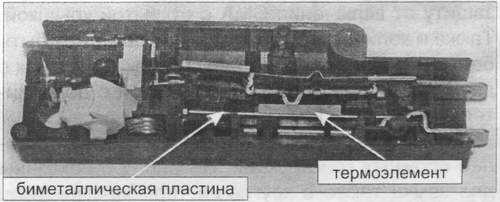

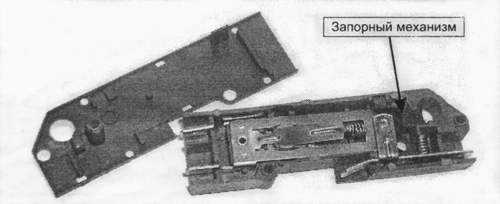

На рис. 2 показано внутреннее устройство термозамков с плоским РТС-термистором.
а)
б)
Рис. 2. Типы замков с плоским термоэлементом
После закрывания крышки или загрузочного люка СМА на выводы замка подается напряжение питания (в данном случае 220 В). В течение нескольких секунд термистор нагревается сам и нагревает биметаллическую пластину, к которой он прижимается одной из контактных пружин.
Биметаллическая пластина при нагреве изгибается, контакты замыкаются и остаются в таком положении в течение всего времени работы СМА, пропуская напряжение питания на электросхему СМА. Также при замыкании контактов замка попутно приводится в действие запорный механизм, фиксирующий крышку или дверцу загрузочного люка.
По окончании программы стирки напряжение питания с замка снимается, термоэлемент и биметаллическая пластина остывают (примерно 2—4 минуты), и становится возможным открыть люк.
Электрическая схема таких замков проста и показана на рис. 3.
Рис. 3. Схема термозамка
Как видим, вывод N — общий, таким образом, при подаче напряжения питания на выводы N и L замка замыкается пусковой контакт и напряжение питания с вывода Сначинает поступать на остальную часть электросхемы СМА. РТС-термистор может иметь и другую форму — например, круглую, в виде таблетки.

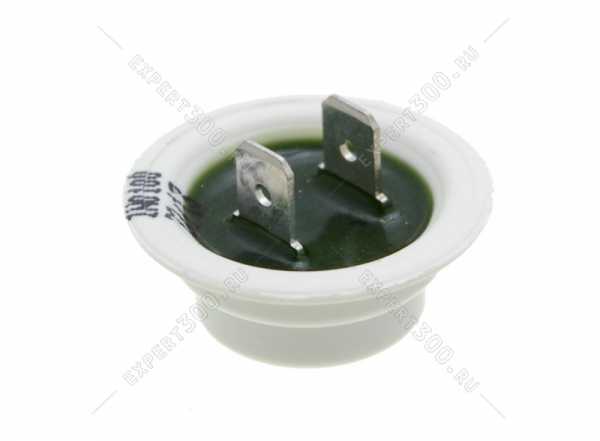

Замок с подобным термистором показан на рис. 4.
Рис. 4. Тип замка с круглым термоэлементом в видетаблетки
Многие замки имеют дополнительныепары контактов, которые обеспечивают полную защиту от включения СМА с открытой крышкой.
Также и количество термоэлементов может бытьбольше — например, на рис. 5 показан замок сдвумя круглыми термоэлементами и с дополнительными контактами.
Рис. 5. Замок с двумя термоэлементами
Рассмотрим еще несколько типов замков более сложных конструкций. На рис. 6 показаныдва замка также с круглыми термоэлементами.
а)
б)
Рис. 6. Типы замков с перекидывающимисяконтактами и с круглым термоэлементом
В качестве исполнительных в этих замках применены перекидывающиеся контакты — такой же конструкции, как в датчиках давления. Контакты переключаются специальным коромыслом на шарнире. Принцип действия коромысла показан на рис. 7:

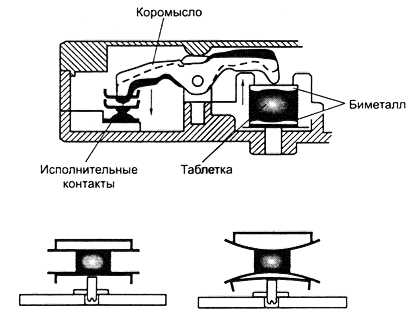

Рис. 7 Принцип действия термозамка с круглым термоэлементом в виде таблетки
при подаче напряжения на термоэлемент нагреваются также биметаллические пластины сверху и снизу «таблетки», вследствие чего коромысло переключает контакты.
И наконец, рассмотрим еще один интересный замок — он комбинированного типа: в нем и РТС+биметалл и электромагнит. На рис. 7.8 он также показан в разобранном виде.
Рис. 8 Термозамок с электромагнитом
Этот замок содержит дополнительный РТС-резистор, который ограничивает ток через катушку электромагнита.

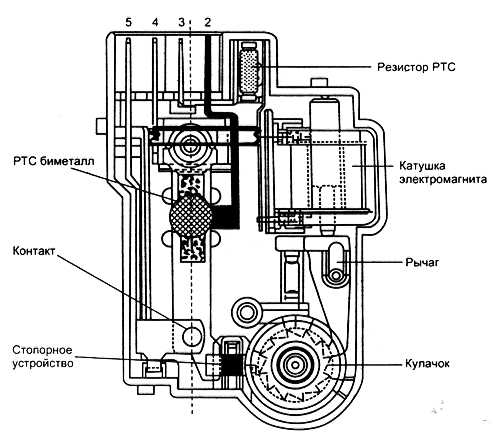

На рис. 9 приведен чертеж этого замка.
Рис. 9. Чертеж термозамка с электромагнитом
При закрывании крышки СМА замок получает импульс от электронного модуля через контакт 3.
Импульс подается на электромагнит через РТС-резистор. Подвижной механизм из рычага и кулачка вращает храповую зубчатую шестерню, которая приводит в действие запирающий механизм замка. При открывании крышки замок получает от электронного модуля два импульса. При этом подвижный механизм делает два движения, и после этого крышку можно открыть сразу.

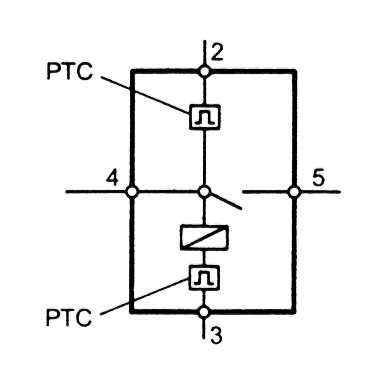

Электрическая схема комбинированного замка приведена на рис. 10.
Рис. 10. Электрическая схема термозамка с электромагнитом
Еще один замок показан на рис. 11.
Рис. 11. Разновидность электромагнитного замка
Этот замок с электромагнитом и также управляется импульсами с электронного модуля. Существуют также конструкции замков, которые не содержат РТС-термистора. Вместо него служит обмотка из высокоомного провода. При подаче напряжения питания на эту обмотку, она нагревается и попутно нагревает биметаллическую пластину, на которую и намотана. Эта пластина изгибается, замыкает соответствующие контакты и выдвигает упор, блокирующий крышку люка.

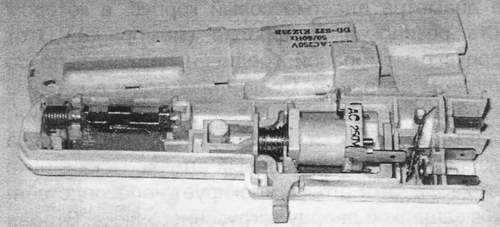

На рис. 12 замок показан со снятой крышкой.
Рис. 12 Термозамок с обмоткой на биметалле – замок с низковольтным питанием.
Обратим внимание: на крышке надпись — АС250У. Но вопреки этой надписи данный замок отличается низковольтным питанием!
Дело в том, что в электросхеме СМА этот замок включен последовательно с обмоткой сливного насоса-помпы, поэтому основная часть напряжения падает на обмотке насоса, а оставшихся 10—15 В вполне достаточно для разогрева биметаллического контакта замка.
Нетрудно догадаться, что подобный замок действует только во время работы сливного насоса, т. е. во время промежуточных и окончательного отжимов.

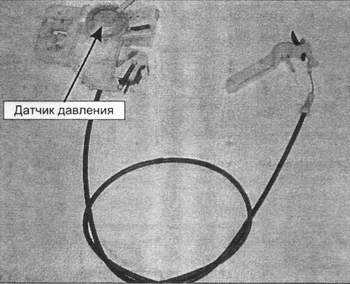

А теперь, в качестве исторической справки, знакомимся еще с одним блокировочным устройством. Это замок, имеющий сразу два вида блокировок двери загрузочного люка: пневматическую и механическую блокировки. Замок показан на рис. 13.
а)
б)
Рис. 13. Замок с двумя видами блокировок
Эта часть смонтирована на внутренней стороне загрузочного люка СМА, как и термозамки. На этой части установлен и основной микровыключатель. При закрывании дверцы люка этот микровыключатель подает напряжение питания на электросхему СМА.
При незакрытой дверце СМА включить нельзя. При наполнении бака водой в основной части замка включается система гидроблокировки. Устроена эта система точно так, как и нижняя часть пневматических переключателей. Это небольшого диаметра пластмассовый корпус, в котором есть резиновая диафрагма (мембрана). Этот корпус с мембраной соединен параллельно со шлангом давления.
При заливе воды в корпусе под мембраной повышается давление — диафрагма выгибается, и из верхней части корпуса выдвигается блокировочный штырь. Пока в баке есть вода, этот штырь блокирует непосредственно с защелкой дверцу загрузочного люка. Вторая часть замка смонтирована на ведущем моторе, и действие ее показано на рис. 14.
Рис. 14. Принцип действия механической блокировки
Принцип действия системы прост: при попытке открыть люк при вращающемся моторе «клювик» на шарнире откидывается в направлении вращения шкива мотора, и в этом случае тросик, который соединяет обе части замка, не натягивается и замок остается заблокированным.
Если открывание двери люка происходит при остановленном моторе, то в этом случае «клювик» упирается в ремень, тросик натягивается и разблокирует замок, и дверца люка открывается. Как видим, замок довольно сложен, содержит много деталей и требует регулировки зазора между ремнем и «клювиком». Производители сравнительно недавно отказались от такого замка (а устанавливали его больше десяти лет в СМА марок General Electric, Hotpoint и некоторых других).
По-видимому, дело было в том, что при неисправности сливного насоса или засорении системы слива в баке оставалась вода и без помощи специалиста становилось невозможным открыть загрузочный люк.
Кроме того, с течением времени стачивался «клювик», что также препятствовало открыванию двери.
Кстати, все блокировки можно было легко отключить. Можно было пережать шланг давления, идущий к мембране с выдвижным штырем.
Либо можно было снять рычаг с подвижным «клювиком» и двумя планками на винтах зажать тросик так, чтобы исключить его перемещение, т. е. просто обеспечить постоянно натянутое его положение.
master-stiralok.zakupka.com
Ремонт стиральных машин – 2-я категория сложности

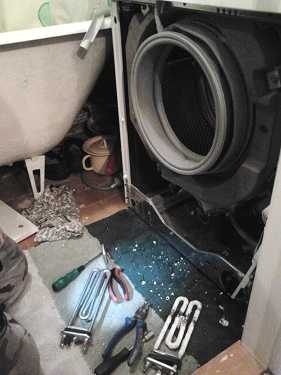

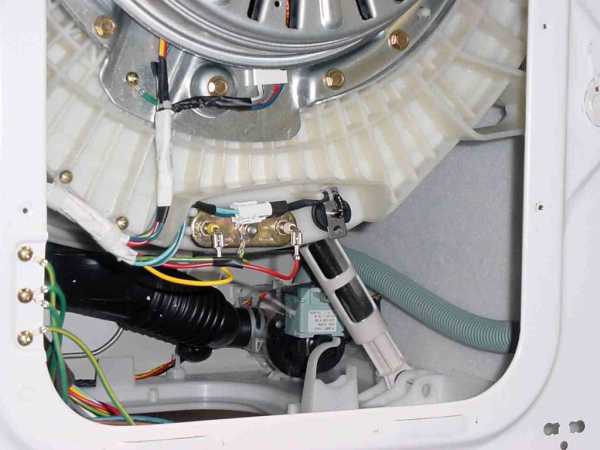

Замена ТЭНа стиральной машины
ТЭН(трубчатый электрический нагреватель) – деталь стиральной машины, с помощью которой происходит нагрев воды в баке до нужной температуры. Соответственно неисправность ТЭНа Приводит к тому , что стиральная машина выполняет стирку в холодной воде. Так же, неисправность тэна, может проявляться в других формах, и зависит от реакции системы автоматики стиральной машины.
- Так для стиральных машин с электромеханическим управлением, в основном уже сняты с производства, часто хозяева начинают замечать, что стирка длится либо очень долго, либо бесконечно.
- Стиральные машины Smsung, при обрыве ТЭНа, через 15 минут после начала стирки выдают ошибку – HE2, HE, E5.
- Стиральные машины LG проходят всю стирку в холодной воде при обрыве нагревателя, а при его пробое на корпус в машинке бывает даже фейрверк – от замыкания.
- При замыкании ТЭНА ан корпус, СМ Ariston/Indesit – выдают ошибку F08, аналогично себя ведут Zanussi и Electrolux – E33.

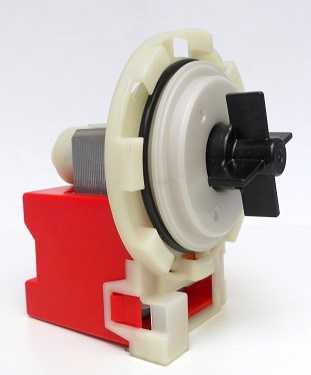

Замена сливного насоса (помпы) стиральной машины.
Сливной насос(помпа) – деталь стиральной машины, выполняет слив воды из бака в канализацию. При выходе из строя сливного насоса. стиральная машина не может слить воду. В процессе стирки, первый раз такая необходимость возникает после окончания процесса предварительной стирки, или основной, когда СМ должна слить грязную воду перед полосканием, для залива чистой из водопровода. Поэтому получается, что часто клиенты обращаются с жалобой – “стиральная машина не полощет”, “или стиральная машина не отжимает” не понимая, что СМ просто не может слить воду, а без этого, дальнейшее выполнение программы не возможно. Причиной выхода из строя помпы, чаще всего служит естественный износ, наступающий при правильной эксплуатации, по истечении 5..7 лет работы. Реже, выход из строя помпы, обусловлен попаданием посторонних предметов в рабочую часть, что приводит к заклиниванию лопастей и дальнейшему сгоранию обмоток сливного насоса. Так же встречаются ситуации, когда сливной насос ломается по вине большого наслоения накипи или солей.
Замена замка дверци люка (УБЛ) стиральной машины.
УБЛ – деталь, или устройство, предназначенное для блокирования открывания дверц стиральной машины во время ее работы. Сделано это главным образом ради безопасности, а именно – для исключения ожогов кипячёной водой при случайном открытии, и для исключения повреждения конечностей пользователя, при работе стиральной машине в режиме отжима, когда барабан крутится со скоростью до 1600 оборотов в минуту.
УБЛ делятся условно на два типа:
- быстрые – где применяется электромагнитная катушка, и при нажатии паузы, либо окончании стирки, дверца СМ открывается практически сразу.
- медленные – у большинства стиральных машин применяются УБЛ на базе термо таблетки с биметаллической пластиной. Для разблокировки такого УБЛ после окончания стирки, или при нажатии на паузу, необходимо ожидать 2..3 минуты, пока не остынет термо таблетка.
При неисправном замке двери, дефект может проявляться по разному:
- Стиральная машина не открывается, УБЛ всегда закрыт. Пользователь самостоятельно не может даже изъять бельё.
- Стиральная машина не блокирует дверь
- Стиральная машина не начинает стирку, так как она не может блокировать дверь
- Для того чтобы стиральная машина начала стирку, необходимо сильно захлопнуть дверцу люка.
Замена щёток двигателя

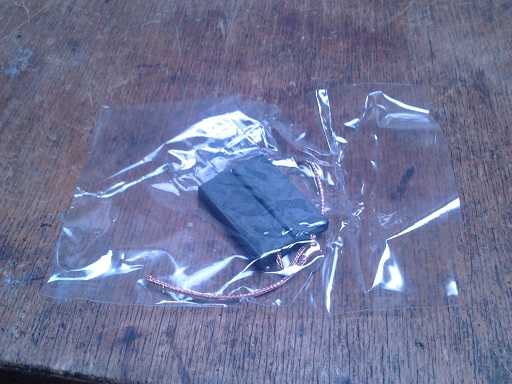

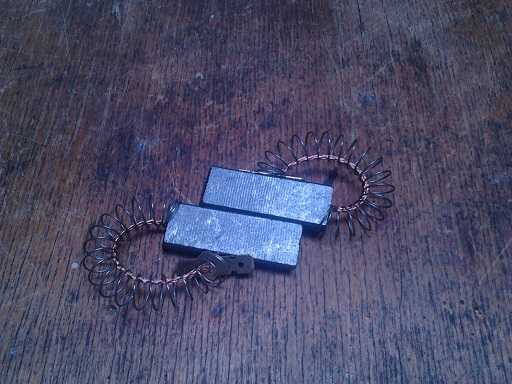

Щётки двигателя – угольные контакты, посредством которых передаётся электроэнергия на вращающийся ротор двигателя. Эта деталь, фактически представляет собой расходный материал, стирание которого происходит обязательно в процессе эксплуатации, и при нормальном режиме использования требует замены через 5…8 лет бытового использования. Следует отметить, что при замене используются щётки меньшей плотности и твердости, дабы не повредить ламели двигателя, что приводит к уменьшенному сроку службы заменённых щёток до 3…5 лет.
Признаками неисправных щёток можно считать следующие факторы:
- Повышенное искрение, и шум от двигателя
- Периодическое или постоянное отсутствие вращения двигателя барабана.
- Индикация кодов неисправности, различных для разных производителей.

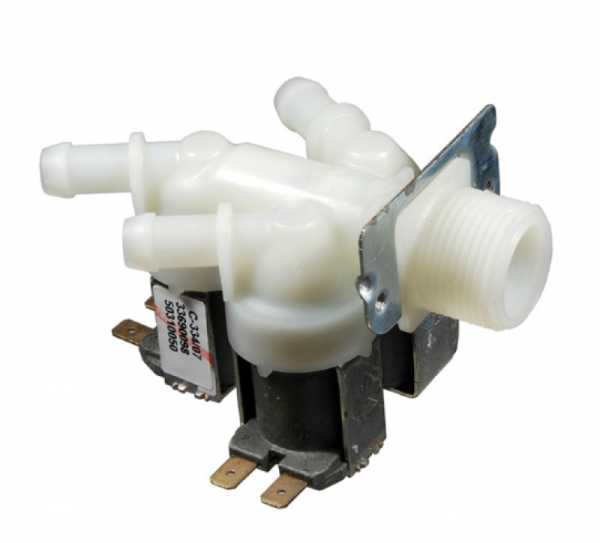

Замена заливного клапана
Заливной клапан – деталь отвечающая за залив воды из системы водоснабжения дома. При подаче, с электронного модуля стиральной машины, напряжения на заливной клапан, он начинает пропускать воду, таким образом происходит наполнение стиральной машины водой. Когда электронный модуль определяет достаточный уровень воды в баке, по средствам детали под названием “пресостат”, он отключает подачу напряжения на заливной клапан, что приводит к его закрытию, и прекращению подачи воды в стиральную машину. Конструктивно, заливные клапана бывают 1, 2-х и 3-х ходовыми, т.е. имеют возможность раздельно подавать воду в 1, 2, или 3 лотковый диспенсер порошка.
Соответственно основные неисправности, связанные с неисправностью заливных клапанов, представлены ниже:
- Нет залива воды в стиральную машину
- Происходит перелив воды в стиральную машину, даже когда она выключена.
- Стиральная машина определяет неисправность, показывает ошибку залива воды, и не начинает стирку.

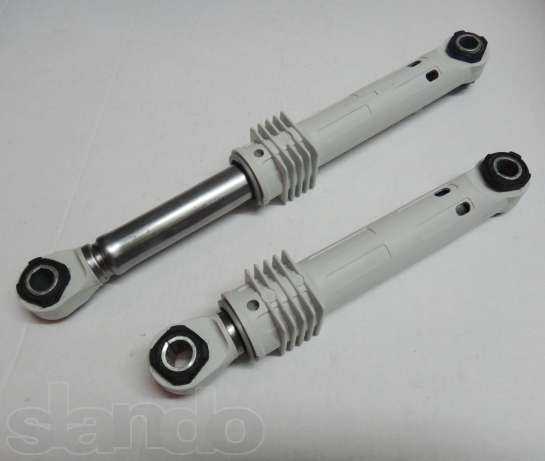

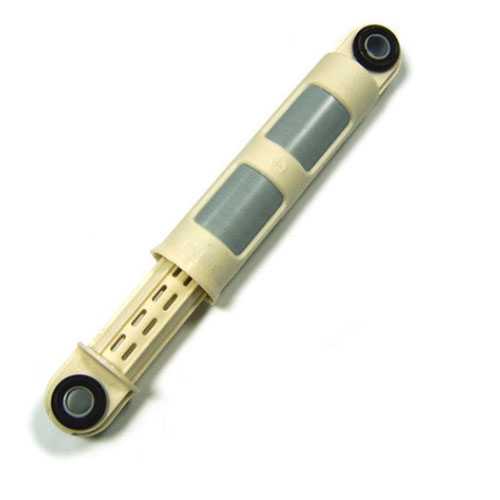

Замена амортизаторов
Амортизаторы – деталь стиральной машины выполняющая функцию демпфера свободных колебаний бака стиральной машины. Представляет собой пластиковый корпус, в котором с высокой силой трения, продольно двигается стержень амортизатора. При этом один конец амортизатора закреплен за дно стиральной машины, а другой за бак. В результате если к примеру нажать на бак, тем самым натянув пружины подвеса бака, и после отпустить его, то бак поднимется в верх и опустится, вто время как без амортизаторов, он совершает 2..5 колебательных движений в верх и вниз. При вращении барабана с смещённым центром тяжести(всегда когда есть бельё), амортизаторы многократно снижают уровень вибрации стиральной машины.
Признаки неисправности амортизаторов:
- Повышенный уровень вибрации при работе стиральной машины
- Биения внутри стиральной машины бака об стенки.
- Смещение стиральной машины с места, во время стирки
Замена манжеты люка

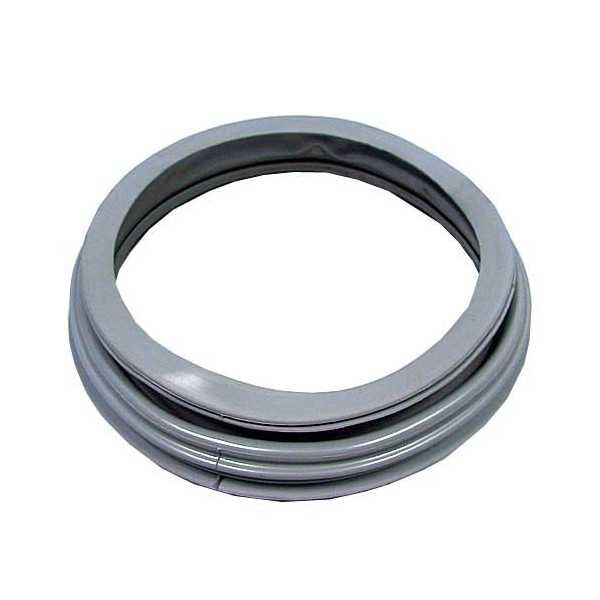

Манжета люка – резиновый уплотнитель, расположенный вокруг отверстия загрузочного люка, выполняет функцию гидроизоляции активной зоны стирки в стиральной машине от прочих её частей и окружающего пространства. С одной стороны она крепится к корпусу стиральной машины, с другой к баку. При закрытии люка, происходит прижим стекла дверцы люка по всей его окружности, что не позволяет воде вытекать из бака во время стирки.Большинство неисправностей манжеты люка, носит механический характер повреждений, и связано с некорректной эксплуотацией стиральной машины, реже со старением самой манжеты:
- Повреждение кромки манжеты – главным образом возникает в результате невнимательной укладки белья, что приводит к тому что какая то “лямочка” или”шнурок” провисают из люка, а вы тем временем его закрываете и включаете стиральную машину. Когда начинается вращение, это “шнурок” затягивает внутрь, тем самым повреждая манжету люка.
- Повреждение целостности манжеты на складках резины – за частую связаны с попаданием в стиральную машину острых предметов, которые при вращении барабана и портят резину манжеты. Хотя бывает такое и следствием других неисправностей, например провиса пружин барабана, в результате чего резина манжеты люка всегда находится в натянутом состоянии.

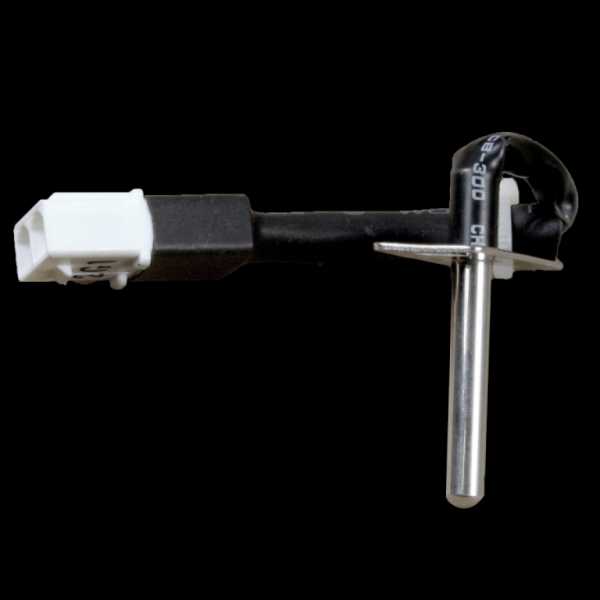

Замена термодатчика
Термодатчик – деталь при помощи которой центральный процессор электронного модуля стиральной машины, определяет температуру воды в баке. Для чего это нужно, думаю не стоит разъяснять.Признаками возможной неисправности термодатчика могут быть:
- Отсутствие нагрева воды.
- Закипание воды.
- Не соответствие температуры воды, заданному температурному режиму стирки.
- Индикация неисправностей связанных с не корректной работой термодатчика.
Замена приводного ремня
Приводной ремень – отвечает за передачу момента вращения от электродвигателя к барабану стиральной машины. Отличаются ремни конструктивно, по ширине, шагу ручейков типу профиля и длине. Неисправность ремня проявляется главным образом в его разрыве по причине старения. У стиральных машин марки Samsung есть типовой дефект – растяжение ремня типоразмера 1270J5, что приводит к невозможности выхода стиральной машины на режим отжима, из за ошибочного определения высокого уровня дисбаланса барабана.
Итак, основные неисправности связанные с приводным ремнём:
- Разрыв приводного ремня.
- Растяжение приводного ремня.
- Отсутствие отжима, из за растяжения приводного ремня
Замена дверцы, петель, крючка, ручки…
Эти элементы представляют собой устройство дверцы загрузочного люка и. зачастую, получают повреждения в результате грубого механического воздействия, такого ка катания на дверце (очень любят малыши).
- Петля люка стиральной машины – деталь на которой дверца висит на корпусе стиральной машины.
- Крючок дверцы стиральной машины – деталь, при помощи которой дверца сцепляется с замком двери (УБЛ)
- Ручка люка стиральной машины – деталь при помощи которой происходит расцепление крючка и замка дверцы стиральной машины
mastercrim.ru
УБЛ стиральной машины – замена устройства блокировки люка (замка дверцы)
В наше время не производится стиральных машин автомат, в которых бы не было блокировки дверцы. Это устройство необходимо для того, чтобы обезопасить пользователя и не позволить ему открыть люк тогда, когда выполняется программа стирки. Закрытая дверца люка автоматически фиксируется в запертом положении при помощи УБЛ.
Это происходит тогда, когда вы установили необходимый режим, закрыли дверь и нажали на кнопку начала стирки. Как раз перед тем, как начинается залив воды. И длиться до тех пор, пока вся программа стирки не будет завершена. А иногда и на пару-тройку минут дольше. Закрытая дверца люка прижимает манжету бака стиральной машины и обеспечивает герметичность.
Для стиральных машин используются как устройства блокировки механического типа, так и более современные УБЛ, снабженные датчиком температуры.
УБЛ с датчиком температуры
Когда происходит подача электричества, УБЛ фиксирует люк в зарытом положении. Он смыкает контакты переключающего устройства и сигнализирует о том, что стирку можно запускать. Особый рычаг по средством механики производит фиксацию замка. Это длиться все время стирки.
И в тот момент, когда электричество перестает подаваться на устройство блокировки, нужно подождать около 2-3 мин. Затем фиксатор убирается и позволяет открыть дверцу.
Как действует устройство блокировки?
В работе УБЛ участвует резистор. Его сопротивление возрастает по мере того, как его нагрев увеличивается. Такой эффект приводит к тому, что две пластинки, которые расположены в блокировке, изменяют свою форму. Это производит смещение рычага. Рычаг производит смыкание контактов переключающего устройства.
Одновременно с этим защелка, соединенная с пластинкой контакта, совершает передвижение, создающее фиксацию дверцы люка. Весь процесс происходит через несколько секунд после того, как подается электричество. Когда подача электричества прекращается, температурный датчик охлаждается. Для охлаждения необходимо от 1 до 3 минут. После чего пластинки принимают свою нормальную форму. Контакт больше не замкнут и фиксация прекращается.
Почему ломается устройство блокировки?
- Во-первых, пластинки просто могут износиться со временем.
- Во-вторых, они могут разрушиться, если во время функционирования машинки будут происходить перепады напряжения.
Если УБЛ ломается, то обычно это связано с тем, что пластинки не принимают нормальную форму и остаются в искривленном положении. Если люк стиральной машины остается зафиксированным в запертом положении долее 3-4 минут, значит, вполне возможна неисправность устройства блокировки. Если ваше УБЛ не дает открыть машинку после окончания стирки, то у вас просто нет выбора. Вам просто необходимо произвести замену устройства.
Несколько более трудно однозначно утверждать, что вышло из строя именно УБЛ в те моменты, когда она не фиксирует люк в закрытом положении после того, как вы задали программу и нажали на запуск стирки. До тех пор, пока блокировка не запрет дверь, стирка не начнется.
В такой ситуации есть несколько вариантов неисправностей. Обсудим два самых частых из них:
- Первый – это поломка самой блокировки стиральной машинки либо его проводки.
- Второй – это поломка модуля электроники.
Если снять УБЛ с машинки, то довольно не просто выполнить проверку его работоспособности. Для этого необходимо подсоединять к нему питание определенным образом. И если через 5 секунд вы услышите щелчок, значит, УБЛ функционирует нормально.
В принципе УБЛ стоит довольно не дорого. И вы сможете купить его при подозрении на поломку. Продается оно в специализированных магазинах или в организациях, занимающихся ремонтом крупной бытовой техники.
Замена блокировки дверцы самостоятельно
Для самостоятельной замены УБЛ нам необходимо открыть люк. Если вам не повезло и он зафиксировался в закрытом положении, то нужно сделать следующее:
- Снять верхнюю часть корпуса (крышку).
- После этого отклонить машинку так, чтобы она осталась стоять на двух ножках и верхняя задняя часть корпуса уперлась в стену. Это отклонит центр тяжести назад. И бак слегка отойдет от лицевой части.
- Затем вам понадобиться просунуть руку сверху и достать до УБЛ.
- Теперь вам осталось лишь нащупать фиксирующий элемент и отодвинуть его в сторону.
- Все! Люк можно открывать.
А сейчас переходим конкретно к замене блокировки. Люк у нас открыт. Что дальше?
- В данный момент нам нужно снять манжету с передней стенки. Для этого нужно ослабить хомут, который поддерживает ее в таком положении. Хомуты бывают разные. Для того, чтобы снять одни из них нам понадобятся круглогубцы. Для других можно использовать отвертку или плоскогубцы.
- Теперь нам надо снять манжету с лицевой стенки так, чтобы мы могли подобраться к устройству блокировки.
- Затем откручиваем два винта, которые находятся снаружи. Там, где крючок замка входит в УБЛ. Они то и удерживают блокировку в необходимом положении.
- Все. Блокировка больше не закреплена. И ее можно достать через отверстие между манжетой и корпусом.
- Затем отсоедините провода от нерабочего УБЛ. И подключите новую исправную блокировку.
- Возвращаете УБЛ на его положение, фиксируете при помощи 2-х винтов.
- Надеваете манжету и крепите хомутом.
- Возвращаете на место крышку. Вот и все! Осталось только провести тестовую стирку.
А для тех, кто предпочитает не читать, а смотреть, мы предлагаем ознакомиться с роликом о самостоятельной замене УБЛ. Там же будет показано, как снять и разобрать люк для замены ручки. Смотрим!
mashmaster.ru
Устройство блокировки люка(убл)
В целях безопасности для пользователя в стиральных машинах автомат (СМА) устройства блокировки люка (УБЛ) используются для фиксации загрузочного люка в процессе работы стиральной машины.
В основу самых распространенных конструкции устройств блокировки люка (УБЛ) входят специальные термоэлементы и биметаллические пластины. Конструкций УБЛ используется очень много, рассмотрим общий принцип действия самых распространенных замков.
При включении стиральной машины в сеть и закрывания загрузочного люка СМА на выводы замка УБЛ подается напряжение питания (в большинстве случаев 220 В).В течении 3-5 секунд термоэлемент нагревается и нагревает биметаллическую пластину, к которой он прижимается контактной пружиной. При нагреве пластина изгибается, контакты замыкаются и остаются замкнуты в течении всего времени работы стиральной машины, пропуская напряжение питания на электронный модуль( командный аппарат) и на силовые элементы СМА ( нагревательный элемент –ТЭН, электромагнитный клапан подачи воды –КЭН, электродвигатель, сливной насос-помпу).
На практике случаются не редкие случаи, когда УБЛ выходит из строя. В большинстве случаев причинами этого является попадание капель воды на элементы УБЛ, вследствие чего происходит короткое замыкание и выход из строя устройства, также слабый контакт на клеммном соединении устройства блокировки люка ( из-за окисления контактных поверхностей).В месте плохого контакта соединение начинает греться, плавится корпус замка, отгорают провода все это приводит к короткому замыканию и поломке УБЛ. Возможны случаи когда из-за короткого замыкания в блокировке люка выходит из строя электронный модуль стиральной машины.
Несколько распространенных признаков неисправности устройства блокировки люка:
1. СМА не включается( светодиоды или жидкокристаллический дисплей на панели управления не светятся).
2.Во время последнего процесса стирки присутствовал запах горелого пластика, изоляции, после завершения процесса стирки люк не открывается в течении часа даже при отключенном питании.
3. При включении кнопки сеть, на панели управления загораются светодиоды или жидкокристаллический дисплей, но при нажатии кнопки «старт» процесс стирки не запускается, в этом случае люк не блокируется.
Современные стиральные машины оснащены системой самодиагностики и определения неисправности устройств. Для удобства пользователя или мастера по ремонту СМА, неисправность – код ошибки выводится на дисплей панели управления, а также другими способами, которые определит только специалист . Коды ошибок стиральной машины описаны в инструкции пользователя СМА. В большинстве моделей СМА ошибка УБЛ обозначается как «Door» или «DE»-ошибка «двери».
Запомните, окончательное решение по замене устройства блокировки люка может принять только специалист по ремонту СМА. Самостоятельная замена может привести к выходу из работы электронного модуля СМА, ремонт которого будет значительно дороже, чем услуга специалиста. Но если все-таки принято решение самостоятельно заменить УБЛ, устанавливайте всегда новые комплектующие.Их вы можете приобрести в интернет-магазине zipsma.ru , а также получить по телефону +79127308439 или электронной почте бесплатную консультацию по ремонту бытовой техники. Удачи в ремонте!
zipsma.ru
