Термостат к 59 – терморегулятор,к-59, к 59, к, 59, температура, отключение, подбор, характеристика, аналог, тарировка, регулировка, капилляр, дефект, ремонт холодильников на дому, Тольятти, устройство, принцип работы, стинол, индезит, мастер, ремонт, холодильник, ремонт холодильников

Содержание

схема терморегулятора, электросхема терморегулятора, электросхема K59-L1275, подключение К59, контакты терморегулятора, RANCO, K59-L1275

  • Home
  • K59-L1275 на схеме

K59-L1275 на схеме

 K59-L1275 электросхема Стинол 117

Подходит на двухкамерные холодильники  с плачущим испарителем, в том числе: Минск, Атлант, Бирюса, Cтинол, Индезит, Аристон, Beko, Pozis, Саратов. Длина капиллярной трубки 2,5 м. Применяется в холодильниках следующих моделей........





Устройство терморегулятора
Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора ( в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках). При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура

Методы регулирования температуры
Применяются прямой и косвенный методы регулирования температуры в камере холодильника. Прямой метод заключается в поддержании постоянной температуры воздуха, датчик регулятора температуры размещается в  охлаждаемой камере и измеряет температуру воздуха.


Терморегулятор холодильной камеры холодильника Full No Frost
Терморегулятор холодильной камеры механический, управляет заслонкой, перекрывающей канал поступления охлажденного воздуха с морозильной камеры, при понижении температуры в холодильной

Ремонт холодильника своими руками
Сделать самому можно следующее –.  а) поменять терморегулятор холодильника.  Для этого понадобится отвертка и мультиметр.  Признаки дефекта терморегулятора : холодильный прибор не работает, компрессор не запускается, при повороте ручки терморегулятора в по часовой стрелке ситуация не меняется или при установке терморегулятора в режим наибольшего охлаждения компрессор работает   Все плюсы и минусы.  В городе всегда присутствует,  как правило,  три, четыре торговые  сети,  каждая представлена двумя, тремя магазинами бытовой техники и электроники – вот вам уже 6 – 12 точек, где  вас ждут. Предлагаемый модельный ряд удовлетворит ваши потребности в бытовом холодильнике с лихвой. Цены, скидки, бонусы подарки – тоже все присутствует. Месторасположение магазинов и набор предлагаемых услуг – доставка, установка, гарантия
1  2  3  4  5  6  7  8  9  10

www.xn---63-mdduaoecugb2g2e.xn--p1ai

терморегулятор K59- L1955, терморегулятор, K59 L1955, дефекты терморегулятора

  • Home
  • терморегулятор K59 L1955

терморегулятор K59 L1955

Терморегуляторы Ranco К59 предназначены для использования в холодильниках, оборудованных плачущим испарителем.
    тепло холод
К59-L1955 RANCO +4...-16 +4.....-28
K59-L1275 RANCO +4....-13 +4.....-26
К59-L2059 RANCO +4....-16 +4......-30
K59 P3134 RANCO +3.5...- 10 +3.5...-22.5

с целью расширения диапазона регулировки температуры в холодильной камере допускается регулировка терморегулятора путем поворота тарировочного винта

Признаки дефекта терморегулятора : холодильный прибор не работает, компрессор не запускается, при повороте ручки терморегулятора в по часовой стрелке ситуация не меняется или при установке терморегулятора в режим наибольшего охлаждения компрессор работает с малым коэффициентом рабочего времени ,температура в холодильнике повышена. В холодильнике при этом горит лампа освещения холодильного отделения.

Терморегулятор предназначен для отключения компрессора холодильного прибора при достижении заданной температуры. Сильфон терморегулятора и капилляр заполнены фреоном, при понижении температуры, давление в сильфоне падает, он сжимается и размыкаются контакты «3» - «4» - через которые запитан м \ компрессор. Если присутствует дефект – утечка фреона из сильфона терморегулятора эффект будет тот же – холодильник отключится только теперь навсегда, тоже произойдет при дефекте контактной группы терморегулятора.

Дефекты терморегулятора

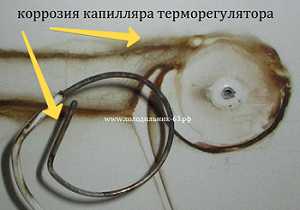

1. Утечка фреона из сильфона терморегулятора, возникает, как правило,  в следствии коррозии капилляра  терморегулятора в месте крепления к испарителю.

При этом давление в сильфоне падает,  размыкаются контакты «3» - «4» через которые запитан мотор-компрессор. Холодильник не включается. При неполной утечке фреона (встречается крайне редко) холодильник работает с малым коэффициентом рабочего времени, температура в холодильнике повышена. 2.  Дефект контактной группы терморегулятора. Нет цепи между контактами  «3» - «4», холодильник не включается.

подходит на холодильники :
Стинол 116 ER

аналог : K59-L1275

Устройство терморегулятора
Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора (в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках). При регулировании холодопроизводительности путем периодических

www.xn---63-mdduaoecugb2g2e.xn--p1ai

терморегулятор Ranko K59Q1904, терморегулятор, Ranko, K59Q1904, K59, Q, 1904, терморегулятор двухкамерного холодильника, терморегулятор холодильника аристон, дом быта заря

  • Home
  • терморегулятор Ranko K59Q1904

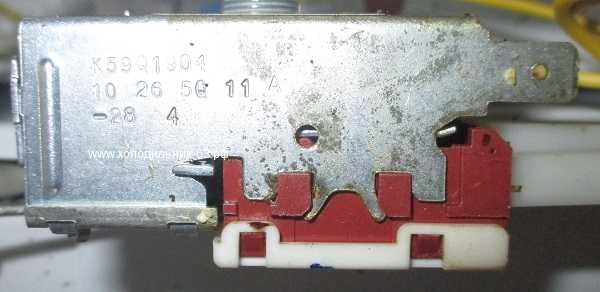

терморегулятор Ranko K59Q1904

длина капилляра 1,5 м

Терморегулятор косвенного метода регулирования температуры.
Дефекты терморегулятора

1. Утечка фреона из сильфона терморегулятора, возникает, как правило,  в следствии коррозии капилляра    терморегулятора в месте крепления к испарителю. При этом давление в сильфоне падает,  размыкаются контакты «3» - «4» через которые запитан мотор-компрессор. Холодильник не включается. При неполной утечке фреона (встречается редко) холодильник работает с малым коэффициентом рабочего времени, температура в холодильнике повышена.

2.  Дефект контактной группы терморегулятора. Нет цепи между контактами  «3» - «4», холодильник не включается.

3 нарушение тарировки терморегулятора:
a) холодильник отключается преждевременно, не набрав заданной температуры, холодильник работает с малым коэффициентом рабочего времени, температура в холодильнике повышена.

б) холодильник работает с увеличенным коэффициентом рабочего времени, или совсем перестает отключаться, температура в холодильнике ниже нормативной, на "плачущем" испарителе нарастает толстый слой инея или намерзает лед, контур покрова при этом имеет форму прямоугольника повторяя геометрию испарителя, равномерно распределяясь по всей его площади, в отличии от намерзания при утечке фреона, когда намерзание идет только на той площади испарителя, где  происходит кипение остатка фреона нарастание "шубы" будет происходить и при плохом контакте капилляра терморегулятора с испарителем  (в современных холодильниках испаритель интегрирован в заднюю стенку холодильной камеры и составляет с ней единое целое. То есть, охлаждающим элементом в холодильных камерах является пластиковая поверхность стенки камеры). или дефектом крепления капилляра к испарителю как правило в следствии коррозии крепежных винтов, крепление отходит от испарителя.

С целью расширения диапазона регулировки температуры в холодильной камере допускается регулировка терморегулятора путем поворота тарировочного винта ( против часовой стрелки - повышение температуры в холодильной камере, более раннее отключение компрессора) допустимая регулировка 1 оборот (360 гр)

подходит к моделям: BEA18LZ BI16.1 BI160 BI1601 BI18.1 BIA16 BIA160 BIA161 BIA16S BIA16T BIA18 BIA181 BIA181X BIA18S BIA18T BIA18X BIA20 BIA201 BIA20X BIAA16UA BIAA18SH BS18A EC1824H EC2011 HBM1180.4 HBM1181.3 HBM1181.3H HBM1181.3M HBM1181.3SF HBM1181.3SFH HBM1181.3SH HBM1181.3XF HBM1181.4SB HBM1181.4SV HBM1181.4V HBM1182.4VUA HBM1201.1 HBM1201.3 HBM1201.4 HBM1201.4H HBM1201.4SH HBM1201.4V HBM1202.4M IB160R IB181 IB201 IB201S MB16R NBA16 NBA160 NBA1601 NBA16S NBA16T NBA18 NBA181 NBA18NX NBA18S NBA18T NBA20 NBA201 NBA20NX NBA20S NBS16.012A NBS16.12A NBS18SAAUA RMB1185HA RMB1185SBHA RMB12002 RMBA1185.LV.022 RMBA1185.LSV RMBA11851 RMBA12001 RMBA12002 SB185L SD125 RMBA1200.LV.022



1  2  3  4  5  6  7  8  9  10

www.xn---63-mdduaoecugb2g2e.xn--p1ai

RANCO K59-L1275, терморегулятор, терморегулятор RANCO K59-L1275, RANCO, K59-L1275, RANCO, 1275, к59, к-59, терморегулятор стинол, терморегулятор на двухкамерный холодильник

K59-L1275

Терморегулятор косвенного метода регулирования температуры. Подходит на двухкамерные холодильники  с плачущим испарителем, в том числе: Минск, Атлант, Бирюса, Cтинол, Индезит, Аристон, Beko, Pozis, Саратов
    тепло холод
K59-L1275 RANCO +4....-13 +4.....-26

Длина капиллярной трубки 2,5 м

Применяется в холодильниках следующих моделей:

Стинол 205, Стинол 232, Стинол 242, Стинол 256, Стинол RF 305, Стинол RF 345, Стинол RF 370, Стинол 101, Стинол 102, Стинол 103,  Стинол 104, Стинол 110, Стинол 107, Стинол 116, Стинол 117,  Стинол 123, Стинол 232,  Стинол 305, Стинол 345, Стинол RFNF 305a, Стинол RF 345, Стинол RF 370, Стинол RF NF 305, Стинол RF NF 345, Стинол RFC 340,  Стинол RFC NF 340a

Индезит С132NFG.016    С138 NFG.016   С236NFG.016   SB16740  B16NF.025
Атлант     ХМ 5015   МХМ1709-02

Аналоги: Danfos 077B6496, ATEA A130763, ТАМ133-1М (2,5М)


   маркировка                                 тарировка                                            схема







1  2  3  4  5  6  7  8  9  10

www.xn---63-mdduaoecugb2g2e.xn--p1ai

Как правильно подключить термостат к холодильнику

Замена терморегулятора в холодильнике — своими руками

Демонтаж или снятие терморегулятора холодильника зависит от конструкции самого холодильника. Месторасположение терморегулятора в различных модификациях холодильников разное и они могут быть расположены:

  • за облицовочной накладкой \на испарителе\;
  • на боковой стенке холодильной камеры.

Как заменить терморегулятор в холодильнике

При замене терморегулятора другим, такого же типа, — такая замена обычно не вызывает каких-либо затруднений. Если же замена производится другим типом \терморегулятора\, здесь могут возникнуть небольшие затруднения в его установке, но тем не менее и такая работа выполнима.

Соответственно, как и при ремонте любой бытовой техники, для выполнения каких-либо работ необходимо:

  • обесточить электроприбор \в данном примере, холодильник\;
  • запомнить установленное положение терморегулятора;
  • запомнить подключение проводов к терморегулятору \выводным клеммам\.

К примеру, для старых модификаций холодильников при демонтаже терморегуляторов:

— снималась первоначально ручка, стягивалась с оси на себя. Для терморегулятора ДХВ ручку снимать не требовалось.

При отсоединении трубки сильфона от стенки испарителя, нужно запоминать ее расположение по отношению к каналам, если имеется прокладка между стенкой и трубкой, — такую прокладку нужно сохранить.

Сама сущность в проведении ремонта как для устаревших модификаций холодильников так и для современных, — абсолютно та же самая. То есть здесь необходимо правильно подключить и установить терморегулятор.

Как снять терморегулятор в холодильнике

Для демонтажа терморегулятора необходимо:

  • открутить винты крепления терморегулятора;
  • подтянуть немного терморегулятор;
  • отсоединить провода от выводных клемм;
  • снятие терморегулятора проводить с одновременным подтягиванием трубки сильфона.

Замену терморегулятора желательно проводить с такой же модификацией, избегать излишних перегибов трубки сильфона. При замене, трубка сильфона устанавливается в то-же самое положение.

Что еще необходимо знать при замене терморегулятора? — Нельзя припаивать провода к выводным клеммам терморегулятора, это может привести к :

  • выходу из строя терморегулятора;
  • к пробою изоляции и замыканию тока на корпус.
Соединение терморегулятора холодильника

Размеры выводных клемм терморегулятора одинаковы для всех модификаций холодильников, соединение проводов с выводными клеммами терморегулятора желательно проводить при помощи съемных наконечников.

Если холодильная машина \холодильник\ относится к компрессионному типу и при замене терморегулятора в наличии нет соответствующего, замену можно выполнить любым терморегулятором относящимся к компрессионным холодильникам.

При необходимости, меняется и щиток со шкалой или допустим, — ручка терморегулятора \при наличии таковой\.

После выполнения всех работ по замене терморегулятора, проверяются циклы включения и выключения. Если температура не соответствует установленному положению \в новых модификациях холодильников переключение температурного режима осуществляется с помощью рычажка\, — то в дальнейшем проводится регулировка терморегулятора.

То есть здесь еще необходимо знать, — как правильно отрегулировать терморегулятор холодильника .

Этому вопросу будет посвящена следующая тема.

Как заменить терморегулятор в холодильнике: советы опытных мастеров

Холодильник стал работать как-то странно? Молоко и масло подмерзают или, наоборот, продукты практически не охлаждаются? Такое бывает, когда выходит из строя терморегулятор. Что делать? Обращаться в проверенную сервисную компанию, которая занимается ремонтом холодильников. Есть и другой вариант – самому поменять сломанную деталь на новую. О том, как это сделать и стоит ли такая игра свеч, пойдет речь дальше. Кроме того, мы расскажем, как продлить «жизнь» вашего холодильника, но об этом чуть позже.

Что такое терморегулятор и где его искать

В любом холодильнике, независимо от возраста и модели, есть автоматический выключатель компрессора – терморегулятор. Это устройство отвечает за поддержание нужной температуры в холодильной и морозильной камерах. Выставить необходимый режим можно ручкой регулятора или на специальной цифровой панели.

Термостат выполняет свою работу 24 часа в сутки на протяжении многих лет. Неудивительно, что это устройство чаще других деталей холодильника дает сбой. Если холодильник стал морозить сильнее, чем нужно, или недостаточно хорошо охлаждать, не спешите бить тревогу. Иногда проблема решается совсем просто. В жаркие дни прибор может не справляться с нагрузкой. Посмотрите на регулятор – возможно, он неправильно выставлен. Поставьте нужный температурный режим и подождите несколько часов. Продукты достаточно охлаждены? Значит, все работает нормально.

Термостат вышел из строя: что делать

Когда указанные действия не помогают, компрессор не включается или работает без перерыва, нужно менять терморегулятор. Ремонтировать эту деталь нецелесообразно: слишком затратно и хлопотно. Можно сразу вызывать специалиста: замена термостата происходит на дому, прибор не нужно никуда отвозить. Опытный мастер все сделает за полчаса.

Если же вы решили устранять неисправность своими силами, то первым делом подберите аналогичный терморегулятор для замены. Перед установкой прочтите инструкцию к вашей модели холодильника и определите, где в холодильнике расположен термостат. Встречается два типа установки: внутри холодильной камеры и снаружи.

Обращаем внимание, что потребуется отсоединять и подключать провода, поэтому если у вас нет опыта работы с электрикой, лучше доверить дело специалисту, чтобы не сломать прибор окончательно.

Замена терморегулятора: шаг за шагом

Настроены решительно? Тогда начинаем!

  1. Отключите от электросети холодильник.
  2. Определите, где находится термостат: на стенке холодильной камеры, на испарителе или за облицовочной накладкой. В некоторых моделях, чтобы добраться до детали, нужно разобрать корпус холодильника.
  3. Демонтируйте регулятор. Для этого аккуратно подденьте его плоской отверткой и слегка потяните на себя.
  4. С обратной стороны холодильника открутите фиксирующие элементы и снимите металлическую крышку.
  5. Перед отключением термостата от питания рекомендуем сфотографировать расположение устройства и подключение проводов. Тогда при установке новой запчасти не придется мучиться вопросом: «Где что было?».
  6. Теперь спокойно извлеките трубку терморегулятора. После остается открутить устройство от пластикового фиксатора и снять сломанную деталь.
  7. Возьмите новый термостат и установите его на место, сверяясь с фото. Все детали устанавливайте в обратном порядке.
  8. Включите прибор в сеть. Если в течение суток холодильник исправно работает в заданном режиме, поздравляем – вы справились с заданием успешно!

Секреты долгой службы холодильника

Сколько «живут» холодильники? Обычно производители указывают срок эксплуатации 10 лет. Это не значит, что по истечению указанного времени прибор развалится. Это же не карета Золушки, которая ровно в полночь стала тыквой. У заботливых хозяев холодильники служат верой и правдой гораздо дольше указанного в гарантии срока. Соблюдая правила использования этого прибора, вы можете в разы увеличить время его исправной работы.

Как пользоваться холодильником правильно:
  1. При установке холодильника обратите внимание, чтобы его задняя стенка не соприкасалась со стеной.
  2. Располагайте прибор подальше от источников тепла: плиты, батарей, прямых солнечных лучей. Это убережет холодильник от лишней нагрузки и перерасхода электроэнергии.
  3. Ставьте в холодильную камеру только полностью остывшие блюда.
  4. Не забывайте о «генеральной уборке». Регулярно мойте холодильник внутри и снаружи. Убирайте все залежавшиеся продукты.
  5. Все жидкости должны быть в закрытых емкостях: холодильник не зальется и не будет постороннего запаха.
  6. Следите за состоянием резинового уплотнителя дверцы. Если он износился – замените, чтобы не терять драгоценный холод.
  7. Уезжая надолго – выключайте холодильник из сети, не забыв при этом вынуть все продукты.

К сожалению, ломаются не только холодильники. В современных домах очень много бытовой техники, призванной облегчить и улучшить нашу жизнь. И в самый неподходящий момент любому из приборов может понадобиться ремонт. Чинить все самостоятельно редко кто решится: есть риск окончательно «загубить» дорогую вещь. Поэтому самое разумное – найти хороших мастеров по ремонту бытовой техники (тот же ALM-Remont. например).

Помните: продлить жизнь технике легко, нужно только знать, как это сделать, вы уже знаете.

Температурные характеристики терморегуляторов Ranco K59

(выпускаемых для группы компаний Electrolux).


В подавляющем большинстве холодильников Stinol используются терморегуляторы фирмы Ranco. Также иногда применялись (применяются) приборы Danfoss (Дания) и Орлекс (Россия, г.Орел), но их доля, по сравнению с Ranco, незначительна.
Терморегуляторы Ranco К59 предназначены для использования в холодильниках, оборудованных плачущим испарителем. Термочувствительный элемент этих приборов (отрезок капиллярной трубки) должен находиться в надежном контакте с поверхностью плачущего испарителя, в противном случае, возможна нестабильная работа терморегулятора.
В зависимости от температуры поверхности плачущего испарителя, терморегулятор производит включение или отключение компрессора холодильного агрегата.
Для подключения к электропроводке холодильника на корпусе терморегулятора предусмотрены три вывода (не считая выводов заземления), промаркированные цифрами "3", "6" и "4".
На схеме видно, что для управления компрессором используются контакты "3" и "4" терморегулятора. Состояние этих контактов прибора (замкнуто/разомкнуто) зависит от температуры поверхности плачущего испарителя и логики работы терморегулятора.
При повороте ручки регулятора против часовой стрелки до щелчка (режим "выключено") прибор размыкает контакты "3" и "6", полностью отключая питание холодильника. При любом другом положении ручки регулятора (режим "включено") данные контакты всегда замкнуты.
Контакты "3" и "4" размыкаются при понижении температуры поверхности плачущего испарителя ниже порога срабатывания (отключения) терморегулятора. Вращая ручку регулировки прибора пользователь может изменять (в заранее заданных производителем пределах) порог срабатывания (отключения) терморегулятора.
Контакты "3" и "4" замыкаются при повышении температуры поверхности плачущего испарителя выше порога срабатывания (включения) терморегулятора. Порог срабатывания (включения) приборов семейства Ranco K59 не зависит от положения ручки регулятора, он настраивается на определенную величину (зависит от модификации прибора) на заводе при изготовлении терморегулятора.

Таблица температурных характеристик термостатов Ranco K59

В таблице представлены температурные характеристики конкретных модификаций приборов семейства "K59", изготавливаемых по заказу группы компаний Электролюкс (Electrolux, Rosenlew, Zanussi и т.д.).
Не смотря на то, что в холодильниках Стинол применяются другие модификации термостатов Ranco K59 (в частности K59L1275, K59L1955), данная информация может оказаться полезной специалистам по ремонту холодильников Стинол. Например, в случае необходимости подбора замены оригинальному прибору.
Информацию по обращению с регулировочными винтами Ranco K59 можно найти на этом сайте в разделе "Энциклопедия".

В графах "тепло" и "холод" таблицы указаны температуры срабатывания термостатов при крайних положениях ручки регулировки:
"тепло" — крайнее положение против часовой стрелки.
"холод" — крайнее положение по часовой стрелке.

замыкание контактов, °C

размыкание контактов, °C

Источники: http://zapiski-elektrika.ru/landhavt/zamena-termoregulyatora-v-xolodilnike-svoimi-rukami.html, http://www.stroynote.com.ua/post/329/kak-zamenity-termoregulyator-v-holodilynike-sovety-opytnyh-masterov.html, http://www.stinol-repair.ru/ranco_k59_electrolux.html


Комментариев пока нет!

kak-delat-pravilno.ru

Термостат бытового холодильника, как правильно подключить термостат.

Термостаты устанавливаемые в бытовых холодильниках. Как правильно подключить термостат.

Доброго времени суток!

В этой статье Вы узнаете, как правильно подключить термостат и познакомитесь с общим принципом работы данного терморегулирующего устройства. Эта статья рассчитана на начинающих мастеров по ремонту холодильников, а также на пользователей желающих провести ремонт холодильника самостоятельно. И так начнем!

Общее понятие и устройство.

Термостат - это устройство, устанавливаемое на холодильник или морозильную камеру, для регулирования температуры внутри прибора.

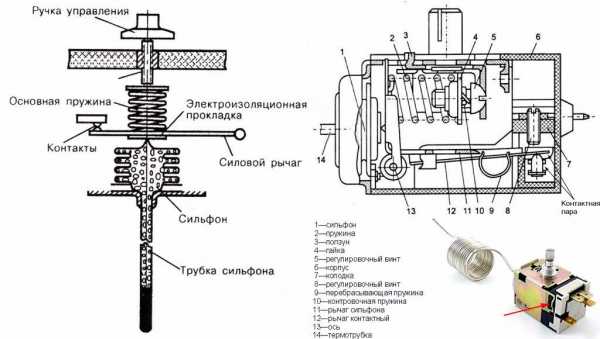

На рисунке ниже показано схематическое устройство термостата. В его подробное описание мы вдаваться не будем, отметим лишь некоторые важные узлы отвечающие за бесперебойную работу холодильника и наиболее частые поломки выводящие его из строя.

Упростив картинку, можно сказать, что термостат состоит из сильфона с термотрубкой  и контактной группы, на них мы остановимся по подробнее.

Сильфон и термотрубка представляют из себя единый механизм внутри которого находится газ (фреон), изменяющий свои физические свойства в зависимости от температуры окружающей среды. Термотрубка крепится к испарителю внутри камеры холодильника, когда холодильник начинает набирать холод, газ внутри трубки начинает сжиматься, давление падает и сильфон размыкает контакты соединяющие цепь питания компрессора и холодильник выключается. При комнатной температуре (20 ℃ - 25 ℃) термостат должен находится в постоянно замкнутом положении.

На фотографии ниже показана термотрубка с сильфоном, с термостата К-59 (без изоляции) с холодильника «Саратов». Его причиной выхода из строя стала банальная коррозия термотрубки и как следствие выход газа. Работоспособность холодильника была восстановлена путем замены термостата на аналогичный новый.

Контактная группа термостата состоит из двух, трех или четырех контактов, в зависимости от марки.

На многих термостатах контакты подписаны цифрами 3, 4 и 6. Контакты 3-4 это цепь компрессора, 3-6 цепь освещения они постоянно замкнуты. Контакт 3 это главный контакт на который фаза приходит напрямую из разетки. Контакт 4 это питание компрессора. Контакт 6 освещение (лампочка). Контакты на корпусе - заземление.

Но как же подключить термостат без пронумерованных контактов? Это мы рассмотрим на примере термостата фирмы «Ranco» К-59. Как видно на фото ниже, он имеет три силовых неподписанных контакта и два контакта заземления на корпусе.

Тот метод который мы будем сейчас использовать поможет Вам легко и просто разобраться в подключении любого термостата. Для этого Вам потребуется любой тестер имеющий режим прозвонки электроцепи и маленькая отвертка.

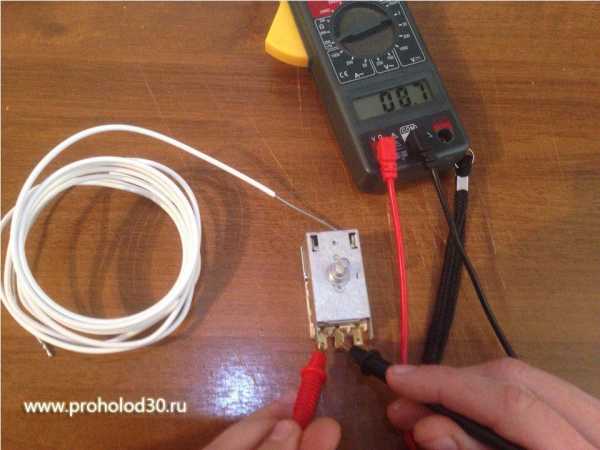

Ставим тестер в режим прозвонки и начинаем попарно прозванивать контакты. При комнатной температуре и наличии рабочего термостата, все контакты между собой будут звониться.

Теперь, чтобы выявить главный контакт питания, нужно отверткой надовить  язычек переключения контактов, так мы сымитируем замыкание, как при набранной температуре в холодильнике. Фото ниже.

Повторяем прозвонку. Теперь будут прозваниваться только левый и средний контакты, а с третим контактом прозвона не будет. В итоге мы получаем, что левый контакт – главный(приходящая фаза), средний- это освещение, правый контакт забирает фазу на компрессор.

Таким образом, один раз проделав данную опирацию, Вы уже ни когда не перепутаете контакты и подключите термостат правильно.

Но для закрепления материала, вот схема на пальцах)))))

Какой куда ставить?

Теперь поговорим о том куда какой термостат поставить. Есть две основных группы термостатов. Серия К, и серия ТАМ. По количеству их огромное множество но, начинающим мастерам стоит запомнить несколько из них К-59(самый распространенный) ставится в холодильную камеру, К-57 в морозильную камеру. ТАМ-133 – в холодильную камеру, ТАМ-112 в морозильную камеру. Все остальные марки встречаются реже, но и их Вы с легкостью сможете определить поискав в интернете на сайтах производителей.

Надеюсь, наша статья была для Вас полезной! Но чтобы закрепить материал Вы можете посмотреть видео по данной теме с нашего канала "ПРОХОЛОД 30" на Ютубе.

Спасибо за внимание! Удачи в ремонтах!

proholod30.ru

Терморегулятор (термостат, датчик реле температуры) Ranco K 59 P 1686 (1.3м)

Терморегулятор (датчик реле температуры, термостат) Ranco K59 P1686

Страна изготовитель: Италия

Возможные аналоги: ТАМ 133-1М (1.3 м), Danfoss и ATEA с аналогичной длинной сильфонной трубки.

Применяется в холодильниках: во всех отечественных двухкамерных холодильниках, кроме Стинол, Ока-6.

Длинна капилярной трубки 1.3 метра

Техничаская характеристика терморегулятора Ranco K59 P1686

Маркировка прибора

Режим "наименьший холод"

Режим "наибольший холод"





Температура

Температура





замыкания контактов управления, °С

размыкания контактов управления, °С

замыкания контактов управления, °С

размыкания контактов управления, °С

 K 59 P1686



3,5 ±1,3





-10±2,0





3,5 ±1,3





                    +2

- 22 5'    -1,5
