Температура кипения фреона в кондиционере, его закачка и утечки

Содержание статьи:

Охлаждение в холодильной машине происходит за счет теплопоглощения при кипении жидкости (фреона) – газообразного вещества, являющегося не только основным функциональным элементом, но и частью смазочного материала для компрессора вместе с маслом.

Он не имеет цвета, запаха и практически не способен воспламеняться, за исключением его прямого контакта с открытым пламенем при температуре не менее 900°C.

Чтобы в холодильной установке происходил непрерывный цикл преобразований хладона (испарение и конденсация), важно поддерживать нормальное давление в системе, благодаря которому будет оставаться допустимая температура закипания хладагента.

Температура кипения фреона в кондиционере совершенно не равна привычным показателям, при которых кипит та же вода. В данном случае она зависит от давления окружающей среды. Чем оно выше, тем выше ее показатели, и наоборот, чем ниже давление, тем ниже ее параметры. Но они всегда имеют низкие значения.

Разные типы фреонов, отличающиеся физическими свойствами и химическим составом, имеют разные температуры кипения в кондиционере при остальных одинаковых условиях. В холодильных установках чаще применяют хладагенты R-22, R-134a, R-407, R-410a. Последний считается наиболее безопасным, так как не представляет угрозу для окружающей среды и человека. Но его применение в кондиционере увеличивает цену на устройство.

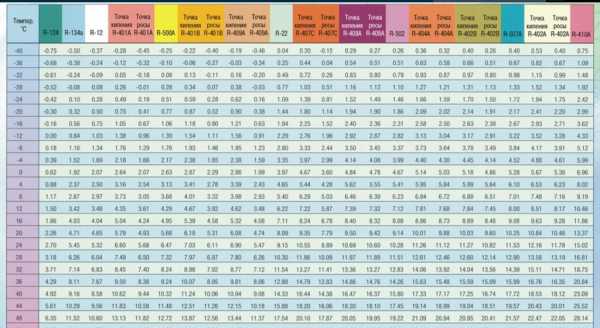

Данная ниже таблица температур кипения фреонов разных типов в кондиционерах – это часть таблицы, которой пользуются монтажники при заправке или дозаправке холодильных машин. Это своего рода замена линейке зависимости температуры кипения от давления, используемой на производстве или в сервисных центрах. Приведенные значения нормальной температуры подразумевают нормативное атмосферное давление в 0,1 МПа.

Тип фреона Нормальная температура кипения, °C Критическое давление, МПа Критическая температура кипения, °C
R-22 -40,85 4,986 96,13
R-410a -51,53 4,926 72,13
R-134a -26,5 4,06 101,5
R-407 -43,8 4,63 86,0

Чрезмерное нагревание хладона может вызвать выброс опасных для здоровья человека веществ и разрежение в испарителе.

Утечка фреона в кондиционере

баллоны с хладоном

Для кондиционера является нормой утечка фреона на 4-7% от общей массы за год. Восполнение потерь в среднем требуется проводить раз в полтора или два года. Если межблочные магистрали смонтированы некачественно, то через плохо сделанные вальцовочные соединения хладагент выходит в большем количестве. Тогда может пойти речь о закачке фреона в кондиционер в полном объеме или о возникновении предварительной необходимости восполнять потери.

При игнорировании проблемы прибор постепенно начинает работать на пределах своих возможностей, вследствие чего происходит поломка компрессора, который попросту перестает смазываться.

Как определить утечку

признак утечки хладагента

Специалисту несложно определить, есть ли утечка фреона из кондиционера, но сам пользователь тоже должен знать некоторые признаки потерь основного рабочего вещества. Насторожить должны:

  • на местах стыковок хладотрассы и клапанов наружного модуля появляются заметные иней или наледь;
  • сильно снижается качество охлаждения;
  • при включении сплит-системы пахнет гарью;
  • под кранами можно заметить подтеки масла – оно и дает неприятный запах;
  • темнеет компрессорная теплоизоляция;
  • прибор отключается и на дисплее высвечиваются коды ошибок.

При обнаружении каких-либо признаков утечки фреона из кондиционера следует сразу отключить устройство от питания и вызвать мастера.

Специалист через манометрическую станцию подключит баллон с азотом, перекроет порты и запустит в систему избыточное давление. Он должен сразу же обмылить трубы и предполагаемые места утечки. Если появился свист, и в каком-то месте мыльный раствор запузырился, то именно там и есть отверстие, через которое уходит газ. Таким образом определяется утечка фреона из кондиционера, после чего начинается устранение неполадок.

Вместо мыльного раствора можно использовать специальную концентрированную жидкость, которую загоняют в контур, а потом просвечивают ультрафиолетовым осветительным прибором возможные места потерь хладагента.

Есть ли еще способы того, как определить утечку фреона из кондиционера бытового назначения? Для одного из них понадобится особый прибор – электронный течеискатель, который оснащается гибким зондом с чувствительным сенсором – он позволяет добраться до самых трудных мест.
Определить недостаточное количество фреона в старт-стоповом кондиционере можно также с помощью термометра, который подносят к выходящему из вентилятора воздуху. Если показатели не выходят за установленные нормы в 5-8°C, то восполнение газа не нужно.
Если причина потерь заключается в негерметичности межблочных соединений, то мастер приступит к пайке труб и последующей дозаправке прибора рабочим веществом.

Заправка и дозаправка кондиционера фреоном

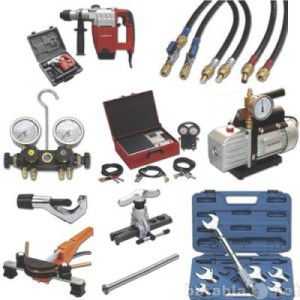

набор инструментов для заправки

Как происходит заправка кондиционеров фреоном, и чем она отличается от дозаправки?

Дозаправка – это частичное восполнение потерянного объема хладагента. Она может понадобиться при утечке или при профилактической заправке. Ее также осуществляют при увеличении трассы во время монтажа. В среднем заводской объем закаченного хладона рассчитан на 5 метров трассы. Если происходит увеличение ее длины, то требуется дозаправка кондиционера фреоном из расчета 30 гр на метр магистрали.

Для бытовых кондиционеров с фреоном R-22 и ему подобных применяют способ дозаправки, а для систем с хладоном R-410a используют только метод полной заправки. Этот газ состоит из смеси химических веществ с разной степенью летучести, которые испаряются совершенно неравномерно, следовательно, состав оставшегося вещества сильно меняется.

Полная заправка – это восполнение всего объема газа в холодильном устройстве. Она необходима при заправке бытовых кондиционеров фреоном после переезда, когда предварительно весь хладагент был спущен, или при восполнении объема хладона, имеющего сложный компонентный состав.

Выпуск фреона из кондиционера

Прежде чем закачать фреон в кондиционер при полной заправке, из него необходимо выпустить оставшийся газ. Как правильно слить фреон с кондиционера, и какие инструменты понадобятся для этого?

Некоторые мастера не видят ничего страшного в том, чтобы просто ослабить гайки на внешнем блоке и стравить все в атмосферу, считая небольшое количество хладагента для окружающей среды безопасным. В чистом виде он на самом деле безвреден, но делать так не стоит. Для его выпуска из кондиционера необходимо иметь станцию по сбору фреона, которая врезается в систему кондиционирования при помощи специального штуцера и откачивает весь газ из нее.

Далее производят вакуумирование, и только после этого подключают баллон с фреоном и производят его закачку в кондиционер по необходимой норме.

Сколько нужно фреона

В разных холодильных системах находится разное количество хладагента. То, сколько в кондиционере может быть фреона, зависит от холодопроизводительности агрегата. В среднем его объем составляет в стандартных сплитах от 700-800 грамм, а в мощных установках коммерческого или промышленного назначения более килограмма.

Требуемый объем указывается производителем на шильдике, представляющем собой металлическую табличку на внутреннем корпусе сплита. Он помогает определить, сколько фреона в кондиционере должно находиться. Используя манометр, мастер определяет величину давления в охлаждающем корпусе и смотрит эту табличку.

В идеале заправка бытовых кондиционеров фреоном должна происходить маленькими порциями, чтобы в систему не попало большее количество газа, так как его переизбыток ведет к неэффективной работе – он не успевает пройти полный цикл трансформации из одного состояния в другое.

Способы заправки кондиционера

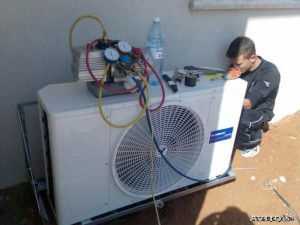

заправка по массе

Заправка кондиционера может производиться несколькими способами, но наиболее простыми и часто применимыми являются:

  • заправка по массе (по весам) – понадобится дорогостоящие весы для взвешивания баллона с хладагентом;
  • заправка по давлению – при значениях ниже 3-3,5 атм требуется восполнение газа;
  • по току – понадобятся токоизмерительные клещи, накладываемые на фазу провода питания работающего внешнего блока.

Существуют еще два способа: заправка по переохлаждению и по перегреву. Но в реальности их применяют только при проверке промышленных компрессорно-конденсаторных блоков, так как в бытовых сплитах нет устройства, регулирующего расход фреона. Его роль выполняет капиллярная трубка.

Если после полной или частичной заправки кондиционера его работа не выравнивается, то следует провести диагностику оборудования на обнаружение других неисправностей системы.

Только опытные монтажники знают все безопасные способы, как слить фреон в кондиционере и как восполнить его нехватку. Не стоит самим пытаться проводить такие действия, которые могут привести к ожогам кожных покровов или глаз, а также полностью вывести холодильную машину из строя.

strojdvor.ru

Фреоны температура кипения - Справочник химика 21

    Обычно для этой цели применяют неорганические соединения— аммиак (температура кипения —33 ""С) или сернистый газ (температура кипения —10 "С). Оба они дешевы и сейчас используются в больших промышленных холодильных установках. А в установках поменьше, например в домашних холодильниках или кондиционерах, применяют фреон — его температура кипения —28 ""С. 
[c.78]

    Высокотемпературное отходящее тепло пара пригодно для приве дения в действие турбины, однако использование воды при температуре ниже 200°С затруднительно, и в качестве рабочей жидкости применяют фреоны, температура кипения которых ниже, чем у воды. [c.80]


    Ниже приведены температуры кипения, и плавления фреонов  [c.394]

    Каскадные холодильные циклы представляют собой последовательно соединенные парокомпрессионные машины с различными хладагентами, отличающимися по температурам кипения. Принцип взаимодействия последовательно соединенных парокомпрессионных холодильных машин заключается в том, что хладагент, сжижающийся при более высокой температуре, служит для конденсации паров труднее конденсируемого хладагента. Например, в стандартном каскадном холодильном цикле, предназначенном для сжижения природного газа, обычно применяют три ступени. На первой ступени в качестве хладагента используют пропан, фреон или аммиак, на второй - этан или этилен, на третьей - метан или природный газ. Принципиальная схема каскадного холодильного цикла показана на рис. 31. 

[c.129]

    При температурах в холодильнике выше —23.3° С применяются пропан, аммиак или один из фреонов. При криогенных условиях можно использовать этилен и метан. В общем, нижним пределом практической применимости любого хладагента является его температура кипения при атмосферных условиях. Желательно, чтобы хладагент обеспечивал в холодильнике г.есколько повышен ое давление, что необходимо для более эффективной работы компрессора, так как при давлении менее 1,8—2,1 кгс/см значительно возрастает необходимая мощность. [c.183]

    Все большее распространение получают фреоны (фторхлор-производные углеводородов), которые отличаются широким диапазоном термодинамических свойств (температур кипения, давлений и т. д.). В большинстве своем фреоны безвредны, негорючи, не взрывоопасны, не имеют запаха недостатком фреонов является их малая скрытая теплота парообразования и растворимость в смазочных маслах. [c.380]

    Имеются сведения, что некоторые зарубежные фирмы применяют для обезжиривания кислородного оборудования фреоны. Эти вещества являются хорошими растворителями жиров и масел, не взрывоопасны в воздухе и кислороде и, что очень важно, значительно менее токсичны, чем другие хлорированные углеводороды. Наиболее приемлемым является использование для обезжиривания фреона 113, имеющего сравнительно высокую температуру кипения. 

[c.201]

    Температура кипения фреона-12 [c.333]

    Фреоны (СР,С12, СИР С и т.д.), которые имеют температуры кипения немного ниже комнатной и могут быть сжижены при неболь- [c.197]

    Состав холодильной установки. Холодильная установка, работающая на Р22, объединяет несколько автономных установок, обслуживающих морозильные аппараты типа АСМА и АМП-7А, трюмы мороженой продукции и льдогенераторы с температурами кипения, соответственно равными —42, —38 и —32 °С. Распределение хладагента по аппаратам осуществляется насосами, которые обеспечивают пятикратную циркуляцию фреона. [c.294]

    Температура кипения фреона, С......20.. .25 [c.940]

    Исходным мономером для получения политетрафторэтилена является тетрафторэтилен (СГг = СРз), который представляет собой газообразное нетоксическое вещество с температурой кипения 76,0° и температурой плавления 142,5° [94]. Синтез тетрафторэтилена начинается с фторирования хлороформа. При фторировании образуется дифторхлорметаи, который применяется в холодильной технике под названием фреон 22. Во второй стадии дифторхлорметаи при каталитическом пиролизе превращается в тетрафторэтилен [95]  [c.802]

    Однако при полном растворении масла во фреоне температура кипения смеси несколько выше, чем у чистого хладагента. Чтобы обеспечить заданную холодопроизводительность, приходится поддерживать более низкое давление, что связано с дополнительной затратой мощности компрессора. Другой недостаток состоит в том, что при длительной остановке компрессора повышение давления приводит к насыщению масла в картере фреоном. При пуске компрессора давление в нем резко падает, масло вскипает, что приводит к необходимости принимать дополнительные меры, чтобы предотвратить выброс масла из картера. Однако преимущества полной растворимости гораздо выше указанных недостатков. [c.46]

    Область применения холодильных ротационных бустер-компрессоров характеризуется холодопроизводительностью от нескольких киловатт до 900 кВт (теоретическая производительность до 1,3 м /с) при температуре кипения /о=—40 °С и промежуточной температуре = —10 °С, температурой кипения от —25 до —70 °С разностью давлений нагнетания и всасывания до 400 кПа. Компрессоры используют для работы на аммиаке и фреонах. [c.24]

    При комбинированной подаче фреон движется через последовательно соединенные змеевики сначала снизу вверх, а затем (в последних секциях) — сверху вниз. Коэффициент теплопередачи при комбинированной подаче несколько выше, чем при верхней, однако такие испарители имеют повышенное гидравлическое сопротивление. Поэтому комбинированный способ подачи фреона применяют лишь в некоторых испарителях, работающих при высоких температурах кипения возврат масла из таких систем осуществляется легче, чем при нижней подаче хладагента. [c.61]

    Устройство подключается к вакуумной линии в точке А, а ампулы с растворителем (802), осадителем (фреон 113) и реагентами — в точке В. При атом объемы содержащихся в ампулах компонентов должны быть тщательно калиброваны (в противном сл> гае система должна включать в себя вспомогательную линию, обеспечивающую точное дозирование). Необходимо принять некоторые меры предосторожности в связи с тем, что нормальная температура кипения 80г равна -10°С и давление паров при комнатной температуре составляет около 3 атм. В частности, аппаратура не должна содержать тонкостенных деталей и секций, а 80 и растворы необходимо содержать при температуре ниже 0°С. [c.193]

    На принципе испарения низкокипящих жидкостей основаны также обычные холодильные машины, используемые для охлаждения солевых растворов и других холодильных жидкостей или для охлаждения воздуха. Пары низкокипящих жидкостей, чаще всего сернистого газа, аммиака, хлористого метила или дихлордифторметана (фреон 12) при охлаждении воздухом или водой сжижаются под давлением и затем в охлаждающей части системы расширяются. Минимальная температура, которую можно достигнуть, определяется давлением паров после расширения и равна температуре кипения вещества при этом давлении. [c.94]

    Все расширяющееся использование фреонов в качестве хладагентов объясняется в первую очередь их практической безвредностью для человека (по сравнению с аммиаком), а также хорошими термодинамическими характеристиками, позволяющими выбрать оптимальный хладагент, соответствующий требуемым температурам кипения и конденсации. [c.57]

    Если применяют маслофреоновые смеси с ограниченной взаимной растворимостью, то фракция, богатая маслом (как более легкая) собирается слоем в верхней части испарителя. Для обеспечения возврата масла в компрессор необходимо, чтобы температура застывания масла была значительно ниже температуры кипения фреона. Тогда масло вспенивается парами хладагента и в таком виде уносится во всасывающий трубопровод. [c.62]

    Из выражения (IV.4) следует, что кратность циркуляции п повышается с увеличением количества теплоты (пропорциональной отведенной в теплообменнике от переохлаждаемого фреона. Поэтому нужно стремиться к тому, чтобы фреон, поступающий из конденсатора, переохлаждался в теплообменнике до температуры, на 2—3 С превышающей температуру кипения. [c.69]

    В связи с применением фреонов отпадает ряд ограничений Правил Регистра СССР, в том числе связанных с применением систем непосредственного охлаждения. Кроме того, использование фреонов позволяет существенно упростить установку. Так, в настоящее время при температурах кипения до —45 °С широко используют одноступенчатые холодильные установки с винтовыми компрессорами, работающие на фреонах, тогда как при работе на аммиаке для создания таких температур требуются двухступенчатые установки. [c.294]

    Фреоновые масла, особенно применяемые в низкотемпературных установках, должны иметь температуру помутнения (выпадения парафинов) ниже, чем температура кипения хладагента в испарителе. Прн этом следует иметь в виду, что парафины не растворяются во фреонах, а температура помутнения маслофреонового раствора всегда выше, чем у чистого масла и существенно зависит от содержания масла во фреоне. [c.327]

    Практическое примеиеиие имеют F4 и ССЦ, другие галогениды углерода СГиспользуются редко. Тетрафторид углерода F4 - газ, т. кип. -128 С, т. пл. -184 С. Это очень инертное вещество. Его, как и другие фторсо-держащие соединения углерода, в частности F2 I2, применяют в качестве фреонов - рабочих веществ холодильных машин. Фреоиы должны иметь значительную теплоту испарения при низкой температуре кипении, не вызывать коррозию металлов, быть малотоксичными Этими свойствами обладают F4 и F2 I2. [c.371]

    С производится за счет пара, горячей воды, дымовых газов, тепла различных теплоносителей, обратных потоков нефтепродуктов, различных технологических потоков (регенерации тепла). Для этой цели служат аппараты теплообменники, кипятильники, испарители. Нагрев выше 250°С производится за счет огневого нагрева в трубчатых печах или других устройствах за счет сжигания топливного газа, жидкого нефтяного топлива, кокса, сероводородного газа, водорода. Охлаждение до температуры +30°С производится воздухом или водой в холодильниках. Охлаждение до температуры -100°С и ниже производится хладагентами пропаном, аммиаком, фреонами, этаном, азотом, водородом, гелием. Эти хладагенты имеют низкую температуру кипения (табл. [c.48]

    Низкие температуры в технике достигаются за счет испарения (кипения) различных газов, называемых хладагентами (аммиак, пропан, фреон, этан, метан, азот). Температуры кипения этих хладагентов приведены в табл. II-1, П-2, И-4 главы 2. [c.233]

    II Аммиак Фреон-12 Фреон-22 1 Ниже 0° 5-15 Для поршневых компрессоров при температуре кипения до—60° и турбокомпрессоров при более низких температурах кипения [c.22]

    Каскадное охлаждение основано на использовании соединенных последовательно нескольких парокомпрессионных машин с различными хладагентами, отличающимися по температуре кипения. Суть каскадного охлаждения состоит в том, что хладагент, сжижающийся при более высокой температуре, служит для конденсации паров труднее конденсируемого хладагента. Например, в стандартном каскадном цпкле сжижения природного газа обычно применяются три ступени. На первой в качестве хладагента используются пропан, фреон или аммиак, на второй — этан, этилен на третьей — метан, природный газ. [c.132]

    Дифтордихлорметан Ср2С1з фреон-12)— жидкость с температурой кипения 29,8 °С. Не ядовит, н реагирует при комнатной температуре с металлами. При его испарении поглощается большое количество теплоты. Применяется (как и другие ф р е о н ы — полифторхлоруглеводороды) в холодильных устройствах, а также как растворитель для образования аэрозолей. [c.479]

    Примером таких хладагентов являются фреоны ("Freon" - это торговое название продуктов компании Du Pont). Меры безопасности при работе с фреонами описаны в работе [Du Pont,1969]. В общем случае это негорючие (иногда способные гасить пожар) и нетоксичные вещества некоторые из них оказывают анестезирующее действие, например фреон-12. Некоторые из фреонов, имеющие низкие температуры кипения, представляют опред( ленную опасность в плане "холодных ожогов". [c.441]

    Дифтордихлорметан СРзСЬ фреон-12) — жидкость с температурой кипения 29,8 °С. Не ядовит, не реагирует при комнатной температуре с металлами. 1 )и [c.569]

    Галогеналканы, которые имеют температуры кипения немного ниже комнатной и могут быть сжижены при небольшом увеличении давления, используются в качестве хладагентов в холодильных машинах. Наиболее удобными хладагентами являются фторированные углеводороды — фторалканы, называемые в технике фреонами. Чаще других используется дифтор-дихлорметан I2F2 (фреон-12). Легко сжижаясь при повышении давления, фреоны столь же легко испаряются при понижении давления. Это позволяет использовать их в аэрозольных пульверизаторах. [c.625]

    Для получения весьма низких температур (порядка минус 70° С, минус 100° С) применяют каскадные холодильные установки. В нижней ветви каскада используются холодильные агенты — этан, этилен и фреон-13. Наилучшие холодильные характеристики имеет этилен наименьшее отношение давлений Р Ро п наибольшую объемную холодопроизводительность. Нормальная температура кипения этилена ниже, чем этана. В этиленовом цикле без применения вакуума можно достигнуть более низкой температуры, чем в этановом. Поэтому на установках сжиженпя природного газа выгоднее применять этиленовый холодильный цикл. [c.75]

    Хлорфторпроизводные парафиновых углеводородов, так на зываемые фреоны, имеют низкую температуру кипения и ис -пользуются в холодильной промышленности в качестве хладо-агентов (вместо жидкого аммиака или сернистого ангидрида). Важнейшим из них является дифтордихлорметан (СРгСЬ), получающийся действием трехфтористой сурьмы на четыреххлористый углерод. [c.153]

    В холодильных машинах малой холодопроизводительностн, в бытовых холодильниках, а также транспортных установках используют фреоны. Г1ри температурах кипения от —10 до —25 С предпочтение пока отдают R12 из-за его более низкой стоимости и доступности по сравнению с R22, а также более низкой температуры конЦа сжатия в компрессоре. [c.20]

    Бромированный фреон Н13В1 может быть использован в качестве хладагента для создания низких температур кипения (до —60°С) в одноступенчатых холодильных установках с охлаждением конденсаторов водой. [c.59]

    В каскадных установках, работающих при температурах кипения фреона ниже —100°С, трудно организовать возврат масла из испарителей в компрессор нижней ветви каскада. Объясняется это тем, что даже у самых современных низкотемпературных масел, применяемых в холодильной технике, при таких низких температурах вязкость возрастает настолько, что они теряют текучесть. В этих условиях для смазки низкотемпературных компрессоров применяют масла с высокой температурой замерзания, например вакуумные. Их отделяют от циркулирующего фреона в специальных спаренных маслоотдели-телях-вымораживателях до поступления маслофреоновой смеси в конденсатор-испаритель. [c.65]

    Чем больше концентрация масла в смеси, тем выше температура кипения раствора (по сравнению с чистым хладагентом). Это явление, называемое кажущимся перегревом, отрицательно сказывается на теплосъеме фреоновых охлаждающих приборов, так как фактически разность между средними температурами потребителя холода и кипения маслофреонового раствора оказывается меньше теоретической разности температур и кипения чистого фреона (,  [c.333]

    Способ изготовления пенопластов на основе резольных фенолоформальдегидных полимеров с использованием легколетучих углеводородов получил большое распространение за рубежом, причем в ГДР и ФРГ чаще используют п-пентан. Для получения пенопластов в ФРГ применяют полимеры резольного типа, отверждающиеся с выделением тепла [22], благодаря которому осуществляется вспенивание композиции легколетучими углеводородами. Кроме легколетучих применяют фторсодержащие углеводороды типа фреонов, а также легкий бензин с температурой кипения 40—80°С. [c.13]

    Одним из промышленных способов получения окиси гексафторпропилена является окисление гексафторпропилена кислородом в среде инертного растворителя при температуре порядка 150 °С и давлении 40 атм. Конверсия гексафторпропилена достигает 70 %, а выход окиси гексафторпропилена на прореагировавщий олефин составляет 70 %. Низкая конверсия гексафторпропилена при окислении ведет к значительным потерям целевого продукта из-за близости температур кипения этих веществ. В то же время в среде 1,1,1-три-фтортрихлорэтана (фреон 113) конверсия достигает 95 %, а выход целевой окиси составляет 85 % [15а]. [c.45]

    Четыреххлористый углерод — бесцветная тяжелая легкоподвижная жидкость плотность прн 20° С 1,595 г/см -, температура кипения 76,8, температура плавления —23° С. Широко применяется для получения ценных хладоагеитов-фреонов (не обладающих токсическими свойствами и негорючих), синтетического волокна энант и как отличный негорючий растворитель смол и масел. [c.22]

    Реакцию можно проводить в двухгорлой колбе со стеклянной колонкой, заполие11ной гранулированным цииком. В этом случае раствор фреона 112 в абсолютном этиловом спирте добавляют по каплям к равному объему абсолютного этилового спирта. Реакцию проводят при температуре кипения этилового спирта. [c.15]

    Умеренное охлаждение основано на испарении жидкостей с низкими температурами кипения. При обычных условиях они находятся в газообразном состоянии. К числу наиболее распространенных хладагентов относятся аммиак и фреоны — фторхлор-замещенные метана и этана. Для охлаждения до не очень низких температур (до —40 °С) применяются промежуточные хладагенты, обеспечивающие возможность одновременного охлаждения в нескольких аппаратах. В качестве промежуточных хладагентов используются водные растворы хлористого кальция или хлористого магния с низкой температурой кристаллизации. [c.365]

    Основные требования к рабочему веществу холодильных установок -это достаточно низкая температура его кипения при атмосферном давлении и не слишком высокие давления паров при температуре окружающей среды. Таким требованиям удовлетворяют аммиак и так называемые хладоны (фреоны) (хладон 12 - СС12Г2 и др.), температура кипения которых при атмосферном давлении составляет приблизительно -33 °С. [c.294]

    Галоидуглеводороды обладают большей плотностью по сравнению с соответствуюш,нми углеводородами, которая увеличивается при переходе от хлорзамещенных к бром-и йодпроиззодным. В такой же последовательности повышается температура кипения веществ. При введении фтора в молекулу тем пература кипения фрео-ноБ понижается, плотность увеличивается. Фреоны обладают характерным запахом. Прч вдыхании они оказывают наркотическое действие. Они хорошо растворяют смолы, жиры и углеводороды, в воде растворяются в небольших количествах. При интенсивном механическом воздействии и в особенности в присутствии поверхностноактивных веществ способны образовывать эмульсии. В воде галоидуглеводороды омыляются с образованием соответствующих кислот. ]Золее легко омыляются йодуглеводороды и практически не гидролизуются фторзамещенные, содержащие два к более атома фтора при одном углероде. Атом галоида довольно легко замещается на другие группы, наиболее подвижек йод, затем бром и хлор. Ниже приводятся краткие сведения о галоидуглеводородах, применяемых отдельно или в смесях и рексмендованных для тушения пожаров в качестве огнетушащих средств. [c.78]


chem21.info

Температура - кипение - хладагент

Температура - кипение - хладагент

Cтраница 1

Температура кипения хладагента в рабочем режиме должна быть по возможности такой, чтобы давление в испарителе превышало атмосферное. Это позволяет избежать вакуума в аппаратах и связанного с ним проникновения воздуха в систему, ухудшающего работу холодильной машины.  [1]

Температура кипения хладагента в установках с одноступенчатым сжатием при непосредственном охлаждении камер должна быть на 8 - 10 С ниже температуры воздуха охлаждаемых объектов-помещений, а при рассольном охлаждении - на 13 - 15 С. Держать более низкие температуры кипения неэкономично, так как растет удельный расход потребляемой компрессором электроэнергии примерно на 4 - 4 5 % на 1 С и холодо-производительность установки снижается. Температуру кипения хладагента измеряют по мановакуумметру, установленному на всасывающем трубопроводе компрессора. По одной шкале мановакуумметра определяют давление в испарителе, а по другой - соответствующую ему температуру кипения хладагента.  [2]

Температуру кипения хладагента в закрытых испарителях следует принимать на 5 С ниже средней температуры хладоносителя.  [3]

Температуру кипения хладагента принимают в зависимости от температуры воздуха в охлаждаемом объекте.  [4]

Температуру кипения хладагента в закрытых испарителях следует принимать на 5 С ниже средней температуры хладоносителя.  [5]

Температуру кипения хладагента ( фреона, аммиака) в закрытых кожухотрубных горизонтальных испарителях, охлаждающих воду, следует принимать не ниже 1 С, во избежание замораживания воды при понижении нагрузки или нарушении протока воды.  [6]

Температуру кипения хладагента в закрытых испарителях следует принимать на 5 ниже средней температуры холодоносителя. Температуру кипения хладагента ( фреона, аммиака) в закрытых кожухотруб-ных горизонтальных испарителях, охлаждающих воду, следует принимать не ниже 1 С во избежание замерзания воды при понижении нагрузок или нарушении движения воды.  [7]

Температуру кипения хладагента в кожухотрубных испарителях следует принимать не более чем на 5 С ниже средней температуры хладоносителя, но не ниже 2 С, причем температура воды, выходящей из кожухотрубных испарителей, не должна быть ниже 6 С.  [8]

В рассольных схемах температуру кипения хладагента принимают на 5 - 6 С ниже температуры рассола, которую в свою очередь принимают на 8 - 10 С ниже температуры воздуха в камере. Остальные температуры выбирают так же, как и для системы непосредственного охлаждения.  [9]

Для кожухотрубных испарителей температуру кипения хладагентов, охлаждающих воду, следует принимать не ниже 2 С, для других испарителей - не ниже - 2 С. В помещениях производственных, общественных и административно-бытовых зданий, если над их перекрытием или под полом имеются помещения с массовым постоянным или временным ( кроме аварийных ситуаций) пребыванием людей, не разрешается размещать холодильные установки компрессионного типа с хладагентом хладо-ном при содержании масла в любой из холодильных машин 250 кг и более.  [10]

Перегрев воспринимается регулятором как разность температур кипения хладагента и выходящего из испарителя пара. При этом температура кипения измеряется косвенно по соответствующему давлению, а температура пара преобразовывается в давление внутри манометрической термосистемы.  [11]

Режим работы холодильной машины определяется температурой кипения хладагента to, С, которая принимается исходя из условий работы СКВ; температурой конденсации tK, С, которая принимается на 3 - 4 С выше температуры воды, уходящей из конденсаторов; температурой переохлаждения хладагента t, С, которая принимается на 1 - 2е С выше начальной температуры воды, подаваемой в конденсаторы.  [12]

Режим работы холодильной машины определяется температурой кипения хладагента tt, C, которая принимается исходя из, условий работы СКВ; температурой конденсации tK, С, которая принимается на 3 - 4 С выше температуры воды, уходящей из конденсаторов; температурой переохлаждения хладагента tu, C, которая принимается на 1 - 2 С выше начальной температуры воды, подаваемой в конденсаторы.  [13]

Аппараты могут быть использованы при температурах кипения хладагента в пределах от - 17 до 5 С при шаге ребер 6 35 и 8 45 мм и в пределах от - 4 до 8 С при шаге ребер 3 2 мм.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

Температура - кипение - фреон

Температура - кипение - фреон

Cтраница 2

Регулирование температуры в этом диапазоне обеспечивается фреоновыми агрегатами с ориентировочной холодопроизводительностью около 4000 ккал / ч при температуре кипения фреона - 15 С и температуре конденсации фреона 30 С.  [16]

Заданный диапазон температур может быть обеспечен фреоновой двухступенчатой машиной с номинальной холодопроизводительностью 4500 каал / ч при температуре кипения фреона - 70 и температуре конденсации фреона - f - 25 С.  [17]

С, а ПРД-10-2 - в пределах от 0 3 до 3 3 ати, что соответствует температуре кипения фреона от - 25 до 10 С.  [19]

Концентрация рассола, проходящего в трубах испарителей, должна быть такой, чтобы температура замерзания была на 5 ниже температуры кипения фреона при рабочих условиях.  [20]

Максимальная длина змеевика для фреоновых воздухоохладителей непосредственного охлаждения может быть определена из условия, согласно которому не рекомендуется допускать понижения температуры кипения фреона по длине змеевика более чем на 4 - 5 С. Это соответствует перепаду давления в нем при кипении фреона-12 примерно 0 5 ата и фреона-22 примерно 0 8 ата. Падение давления зависит от весовой скорости фреона и плотности теплового потока. Данные, положенные в основу этой таблицы, получены из опытов с малыми воздухоохладителями, имеющими в среднем калач на 0 5 м прямой трубы.  [21]

Самая низкая температура, которая может быть получена в испарителе ( морозильной камере), определяется значением давления паров фреона, так как температура кипения фреона, как и любой другой жидкости, понижается с понижением давления. При постоянной скорости поступления жидкого фреона в испаритель через капиллярную трубку из конденсатора давление паров фреона в испарителе будет тем ниже, чем дольше работает компрессор. Если нет нужды добиваться понижения температуры в испарителе до предельно достижимого значения, то работа компрессора периодически останавливается путем выключения электромотора, приводящего его в действие. Компрессор выключается автоматом, следящим за поддержанием в холодильном шкафу заданной температуры.  [22]

Самая низкая температура, которая может быть получена в испарителе ( морозильной камере), определяется значением давления паров фреона, так как температура кипения фреона, как и любой другой жидкости, понижается с понижением давления. При постоянной скорости поступления жидкого фреона из конденсатора в испаритель через капиллярную трубку давление паров фреона в испарителе будет тем ниже, чем дольше работает компрессор. Если нет нужды добиваться понижения температуры в испарителе до предельно достижимого значения, то работа компрессора периодически останавливается путем выключения электромотора, приводящего его в действие. Компрессор выключается автоматом, следящим за поддержанием в холодильном шкафу заданной температуры.  [23]

Однако накопление масла в испарителе фреоновой холодильной установки тоже вызывает падение холодопроизводительности, так как температура кипения фреона, насыщенного маслом, выше температуры кипения чистого фреона. Кроме того, увеличение вязкости хладагента, насыщенного маслом, снижает коэффициент теплоотдачи при его кипении. В установках, работающих на фрео-не-11 и фреоне-12, маслоотделителей нет, но в них принимаются специальные меры для обеспечения циркуляции масла в системе. При нарушении циркуляции масла может возникнуть его нехватка в картере компрессора.  [24]

Если при закрытой двери шкафа горит лампочка, то выделяемое при этом тепло повысит температуру в камере или будет способствовать ( при близком расположении лампочки к испарителю) непосредственному подогреву испарителя, из-за чего повысятся давление и температура кипения фреона.  [25]

В настоящее время наибольшее применение в качестве холодильного агента имеют аммиак Nh4 и фреоны - фторохлорлроиз-водные углеводорода типа С H F d г. Достоинствами фреонов являются низкие температуоы в конце сжатия и при его затвердевании. В зависимости от химического состава температура кипения фреонов колеблется в широком интервале, что позволяет использовать их в холодильной технике для различных целей.  [26]

Величина холодопроизводителыюсти указана в обозначении каждого кондиционера. Для кондиционеров общего назначения холодо-производителыюсть исчислена при температуре кипения фреона - - 5 С, температуре конденсации - - 35 С и температуре воды на входе в кондиционер - - 25 С.  [27]

Процесс извлечения масла ведется на холоду при температуре кипения фреона. Фреон не изменяет нативных свойств масличного сырья как в процессе извлечения масел, так и при отгонке фреона из масла и шрота. Фреон-12 отгоняется из масла и шрота при температуре от - 5 до 5 С.  [28]

Принимаем температуру воздуха у охлаждающей поверхности труб на 0 5 С выше температуры кипения фреона tw - 9 5 С.  [29]

Страницы:      1    2    3

www.ngpedia.ru

Зависимость давления от температуры фреона

За все время развития климатической техники и холодильного оборудования было создано около 40 различных видов фреонов, каждый из которых имеет собственную температуру кипения и конденсации. Таким образом, фреон приобретает и теряет газообразное состояние и во время этого процесса возникает давление внутри системы охлаждения агрегата.

Существует четкая зависимость давления от температуры фреона, точнее, температуры его кипения и конденсации.

Физические свойства фреона

Температура кипения фреона зависит от его молекулярного состава, чем выше температура кипения, тем большее количество фреона системы охлаждения переходит в газообразное состояние и тем выше давление в системе. Высокое давление предъявляет повышенные требования к мощности компрессора, прочности материалов, из которых изготовлена трасса прокачки фреона, качеству соединений труб, шлангов и т.п.

До недавнего времени основным видом фреона, применявшимся во всем мире был R22 и его модификации. В странах СНГ он по-прежнему занимает львиную долю, поскольку его ввоз, но не использование, запрещен только с 2013 года.

Если принять физические показатели R22 за точку отсчета (за единицу), то для нормальной работы системы охлаждения  достаточное давление составит 16 атмосфер. Исходя из этого значения, разрабатывались конструкции холодильников и кондиционеров, их определяла зависимость давления от температуры фреона.

Физические свойства озонобезопасного фреона

В связи с опасностью разрушения озонового слоя атмосферы фреонами вначале были полностью запрещен фреон R12 и его модификации, а сейчас на грани подобного запрета находится R22. Новые озонобезопасные фреоны представляют собой многокомпонентные смеси из нескольких фреонов.

Наиболее распространенными являются R407 и R-410A. Первый из них создавался под физические характеристики R22 для того чтобы выдержать в системе показатели давления, однако разная температура испарения отдельных компонентов привела к тому, что естественные потери фреона стало невозможно восполнить дозаправкой. Поэтому при потере критического объема этот фреон в системе приходится полностью менять.

У фреона R-410A испарение компонентов равномерное, но температура кипения практически вдвое выше, поэтому рабочее давление агрегата с ним увеличилось до 28 атмосфер. Прямая зависимость давления от температуры фреона означает, что его нельзя использовать в кондиционерах, рассчитанных на  R22, а в новых моделях приходится увеличивать мощность компрессора и использовать более прочные, а значит дорогие, материалы для изготовления системы охлаждения.

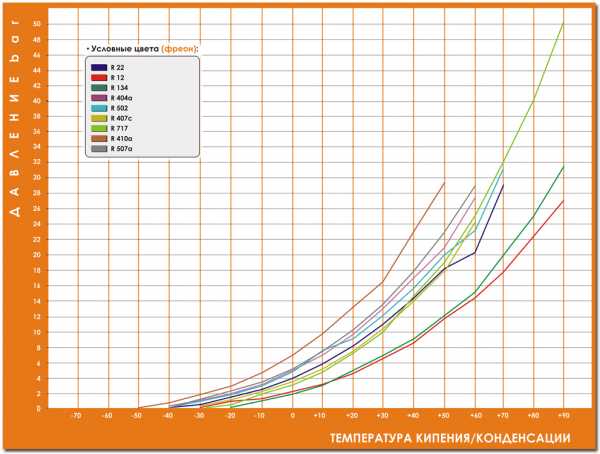

Зависимость давления от температуры фреона (увеличить картинку)

Выводы

Надеемся, вы поняли, что это не была лекция по физике и химии. Здесь изложены основные отличия между видами фреонов и к чему это приводит. Нашей целью было объяснить рядовому потребителю без использования таблиц, графиков и научной терминологии, как зависимость давления от температуры фреона скажется на кармане потребителя.

Переход на озонобезопасные фреоны означает повышение стоимости кондиционеров, во-первых, из-за необходимости конструктивных изменений, а во-вторых, стоимость новых фреонов в 6-7 раз выше, чем прежних. Поэтому, уважаемые потребители, рост цен на дозаправку агрегатов фреоном явление абсолютно объективное.

wikikond.ru

Температура фреона в кондиционере, его типы и выбор хладагента

Содержание статьи:

Фреон – это фторсодержащее соединение. В кондиционерах он несет функцию теплоносителя. Фреон принимает тепло из помещения и передает его уличному воздуху через испаритель. Температура фреона в кондиционере в начале цикла охлаждения составляет 5 – 10 градусов. Это температура кипения и перехода в парообразное состояние. После прохождения через компрессор наружного модуля, температура фреона в кондиционере увеличивается до 60 градусов.

Фреонов существует множество видов, а некоторые хладагенты и вовсе не являются фреонами. В чем разница между ними и какой фреон лучше? Попробуем разобраться прежде чем покупать фреон для кондиционеров.

Типы фреона

Производители климатической техники заправляют свои кондиционеры разными типами фреона. Они отличаются как формулами, так и физическими качествами.

Наиболее распространенные типы фреонов для кондиционеров:

Фреоны типа R-22 губительны для экологии: они нарушают целостность озонового слоя.

Оборудование на 22 фреоне некорректно работает при понижении температуры ниже -5 градусов и повышении выше +43. Во многих странах, в том числе в России, запретили ввоз техники, работающей на этом типе хладагента.

Кондционеры на R-410А не только не горят и не взрываются, но еще и совершенно безопасны для окружающей среды. Физические свойства этого хладагента сохраняются до -15 градусов. Поэтому лучшие производители уже перешли на фреон для кондиционеров типа R-410А. Это привело к увеличению стоимости оборудования процентов на 10. Дело в том, от того, какой фреон используется в кондиционерах зависит толщина дорогих медных трубок для хладотрассы. Давление R-410А значительно выше, поэтому и затраты на ценный цветной металл увеличиваются. Замена хладагента никаким образом не влияет на способность охлаждать или согревать воздух.

Что касается хладагента R-32, то это новейшая разработка химиков. Он дешевле R-410А, более эффективен, совершенно безопасен. Энергоэффективность его на 5% выше, чем у R-410А. Корпорация DAIKIN уже выпустила первый тепловой насос на этом типе хладагента. К 2015 году все кондиционеры китайского производства будут выпускаться на R-32, а к 2020 году планируется полностью заменить им существующие сегодня хладагенты.

Какой фреон купить?

Купить для кондиционера фреон нужно только такого типа, которым он был заправлен в заводских условиях.

Оборудование, рассчитанное на R-22, не сможет работать на новом типе хладагента. То же самое относится и к современным моделям, их следует заправлять лишь R-410А.

В связи с тем, что от 22 фреона отказываются производители и потребители, он постепенно становится дефицитом. А еще через несколько лет кондиционер придется просто выбросить.

Так как инновационный R-32 пока еще не вошел в широкое использование, выбор остается за более дорогим, но эффективным и безопасным R-410А.

strojdvor.ru

Температура испарителя, конденсатора и компрессора кондиционера

Содержание статьи:

Испаритель, компрессор, ТРВ и конденсатор – это основа холодильного контура любого кондиционера. Между ними проходят медные трубки – фреонотрасса.

Температура испарителя кондиционера

При испарении жидкость поглощает тепло – на основе этого закона и работают все кондиционеры мира. Температура испарителя кондиционера зависит от температуры фреона, заполняющего хладотрассу. Трубки испарителя обдуваются атмосферным воздухом. Сам же фреон в сжиженном виде попадает сюда и забирает тепло воздуха, расширяясь, переходя в газообразную фазу. Поэтому испаритель – это самое «прохладное» место кондиционера. Воздух остывает, температура испарителя кондиционера составляет от 8 до 16 градусов.

Такой цикл охлаждения воздуха проходит в кондиционерах любой марки.

Проблема может возникнуть, если фреон в испарителе не испаряется полностью. Тогда температура хладагента значительно выше. В компрессор проникает жидкость, сжать которую невозможно. Поэтому компрессор может сломаться. Факторами, приводящими к такой ситуации, могут быть включение кондиционера при минусовых температурах, засорение фильтров внутреннего модуля.

С помощью датчика температуры испарителя кондиционера регулируется мощность охлаждения воздуха, подаваемого в помещение. Датчик температуры испарителя кондиционера останавливает работу компрессора, когда температура испарителя слишком низка. Как правило, выключение происходит, когда температура испарителя падает ниже нормы на 2 градуса. Если фреона не достаточно или испаритель не достаточно интенсивно обдувается воздухом, на нем скапливается иней и лед.

Температура конденсатора кондиционера

Компрессор необходим для сжатия хладагента, подающегося по хладотрассе, а также продвижения его далее на конденсатор.

На входе в конденсатор поступает фреон в газообразном состоянии, давление его 3,5 – 5 атмосфер, температура около 13 – 15 градусов. Здесь хладагент сжимается, вследствие чего температура его увеличивается до 65 – 85 градусов, а давление до 25 атмосфер. Таким образом, температура компрессора кондиционера на выходе может достигать 90 градусов. На входе же температура компрессора кондиционера составляет всего 15 градусов.

Компрессоры кондиционеров характеризуются объемом фреона и степенью сжатия.

Так как цена компрессора зачастую составляет 80% стоимости всего кондиционера, за его состоянием необходимо внимательно следить. Поломки компрессора, в том числе и изменение температуры внутри его чаще всего связаны с неграмотной эксплуатацией или неправильной установкой наружного модуля.
