Там 113 характеристики – ТАМ 112, ТАМ 133, ТАМ-125, ТАМ-135, ТАМ 113, ТАМ 102, ТАМ 103, ТАМ 123, ТАМ 124, ТАМ 127, – Для бытовых однокамерных холодильников. Общие пределы регулирования – от -30,5 до +9 °С (12 модификаций). Дистанционность – от 0,4 до 3,0 м. Коммутируемый ток

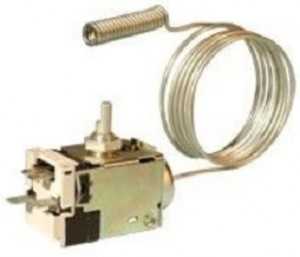

Термостат ТАМ113

Термостат ТАМ113 предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора  в компрессионных холодильниках или нагревателя в (в абсорбционных холодильниках). При регулировании холодопроизводительности путем циклических включений и отключений.

Термостат ТАМ113 является прибором прямого метода регулирования температуры. Предназначен для контроля, сигнализации и автоматического двухпозиционного регулирования температуры газообразных и жидких сред (воздух, хладоны, масла и др.) в промышленных холодильных установках в том числе и на судах морского и речного флота

Термостат ТАМ113 температурные характеристики

Различные разновидности терморегулятора имеют различные диапазоны работы и температурные характеристики

ТАМ113-1    -5……….-20
ТАМ113-2    -10…….+10
ТАМ113-3   +5……..+15
ТАМ113-4   -15…….+5

Номинальное напряжение 250 В

Номинальный ток 6 А

Применяются прямой и косвенный методы регулирования температуры в камере холодильника. Прямой метод заключается в поддержании постоянной температуры воздуха, датчик регулятора температуры размещается в  охлаждаемой камере и измеряет температуру воздуха.

Термостат ТАМ113

Цена термостата ТАМ113 зависит от условий заказа, способа оплаты и условий поставки.
Форма оплаты любая. Доставка до транспортной компании-бесплатно.
Ищем торговых представителей в регионах для продвижения нашей продукции.
Приглашаем к взаимовыгодному сотрудничеству предприятия любых форм собственности и физических лиц.

Дополнительно посмотрите

Реле температуры ТР-К-03

sudovoe-snab.ru

Датчик -реле температуры ТАМ 113





Назначение: Предназначены для контроля, сигнализации и автоматического двухпозиционного регулирования температуры газообразных и жидких сред (воздух, хладоны, масла и др.) в промышленных холодильных установках (ТАМ 113-1,-2,-3,-4) и в системах горячего водоснабжения (ТАМ 113-5).





Обозначение модификации

Пределы уставок, °С

Зона возвпата, не более, °С

Длина соединительного капилляра, м

ТАМ113-1

-20... -5

4

1,3; 2

ТАМ113-2

-10 ...+10

4

1,3; 2

ТАМ113-3

+5 ...+15

4

1,3

ТАМ113-4

-15...+5

4

1,3; 2

ТАМ113-5

+65...+83

8

2



Направление зоны возврата (относительно уставки) для приборов ТАМ113-1,-2,-3,-4- в сторону повышения, для приборов ТАМ 113-5 - в сторону понижения.

Уставка соответствует температуре размыкания контактов.

Приборы рассчитаны на работу при нагрузке на контакты:

  • от 0,1 до 3,5 А переменного тока напряжением до 420 В, частотой от 45до 60 Гц при cos > 0,6;
  • от 0,1 до 6 А переменного тока напряжением до 250 В, частотой от 45 до60 Гц при cos > 0,6;
  • от 0,1 до 0,16 А постоянного тока напряжением до 250 В.

Масса прибора - не более 0,15 кг.

При заказе прибора указываются: наименование, обозначение модификации, длина соединительного капилляра (для ТАМПЗ-З, ТАМ 113-5 не указывать), обозначение технических условий.

Пример заказа прибора ТАМ 113-1 с длиной капилляра 1,3 м:

"Датчик-реле температуры ТАМ 113-1-1,3 ТУ 25-7301.0017-87".

* При наличии заказа возможна дополнительная поставка ручки, втулок, зажимов, указанных на габаритном чертеже.

mtd-proekt.ru

Термостат ТАМ 113-2 - В сервис

Описание товара

Датчик реле температуры ТАМ-113-2-(2,0m)  (-10…+10) (Китай)

Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора ( в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках).

При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура в холодильнике будет несколько колебаться, что в определенной мере зависит от чувствительности терморегулятора.

По принципу действия терморегуляторы бытовых холодильников относятся к приборам манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время в отдельных моделях холодильников зарубежного производства применяют электронные терморегуляторы).

Терморегулятор бытового холодильника представляет собой рычажный механизм с силовым рычагом и контактной системой,  в электрическую цепь холодильника. На силовой рычаг воздействует упругий элемент (сильфон) термочувствительной системы и основная пружина, регулируемая винтом. Электроизоляционная прокладка изолирует электрическую цепь прибора от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента – сильфона (металлический баллон с гофрированными стенками) или мембраны с припаянной к ним трубкой. Система наполнена небольшим количеством фреона или хлорметила и тщательно герметизирована.

В рабочих условиях фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры. Жидкая фаза фреона находится в конечной части трубки. Эта часть трубки, особенно в месте раздела жидкости и пара фреона, реагирует на изменение температуры, и ее помещают контролируемую среду охлаждаемого объекта.

Работа терморегулятора.

При понижении температуры трубки понизится  давление насыщенных паров  в термосистеме. Под воздействием основной пружины гофры сильфона будут сжиматься и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенных паров соответственно возрастет. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся.

Из этого следует, что задаваемая температура, при которой будут размыкаться контакты, зависит от усилия пружины. Так, при меньшем усилии основной пружины контакты будут размыкаться при соответственно меньшем давлении паров в термочувствительной системе и, следовательно,  при более низкой температуре.

Наоборот, для получения более высокой температуры, усилие пружины должно быть большим. В этом случае пружина должна преодолеть относительно большее сопротивление сильфона, так как при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, для изменения задаваемой температуры, необходимо изменять усилие основной пружины. Практически это осуществляют ручкой терморегулятора, при повороте которой изменяется натяжение пружины.

Основные элементы терморегулятора.

В бытовых холодильниках применяют терморегуляторы различных конструкций, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.

Узел резкого размыкания контактов предохраняет контакты терморегулятора от обгорания при размыканиях. В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина. При таком расположении подвижного контакта неизбежно сильное обгорание контактов и быстрый выход их из строя. Объясняется это тем, что разрыв электроцепи  при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и,  соответственно, давления паров фреона в термочувствительной системе. Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. В этом случае подвижный контакт расположен на другом рычаге (пластинке), соединенным с силовым рычагом специальной перекидной пружиной. При поворотах силового рычага до определенных положений рычаг с контактом будет оставаться неподвижным, а затем перекидная пружина резко изменит его положение и контакты резко разомкнутся (или замкнутся).

Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины. В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт  (валик)  вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.

Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.

Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно. В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки,  внутренним диаметром.

Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.

Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.

vservis.com.ua

Термостат ТАМ113. Купите от изготовителя с доставкой

Термостат ТАМ113

Термостат ТАМ113 предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора в компрессионных холодильниках или нагревателя в (в абсорбционных холодильниках). При регулировании холодопроизводительности путем циклических включений и отключений. Термостат ТАМ113 является прибором прямого метода регулирования температуры. Предназначен для контроля, сигнализации и автоматического двухпозиционного регулирования температуры газообразных и жидких сред (воздух, хладоны, масла и др.) в промышленных холодильных установках в том числе и на судах морского и речного флота Термостат ТАМ113 температурные характеристики Различные разновидности терморегулятора имеют различные диапазоны работы и температурные характеристики ТАМ113-1 -5……….-20 ТАМ113-2 -10…….+10 ТАМ113-3 +5……..+15 ТАМ113-4 -15…….+5 Номинальное напряжение 250 В Номинальный ток 6 А Применяются прямой и косвенный методы регулирования температуры в камере холодильника. Прямой метод заключается в поддержании постоянной температуры воздуха, датчик регулятора температуры размещается в охлаждаемой камере и измеряет температуру воздуха.


Вы можете заказать и приобрести «Термостат ТАМ113» в розницу и оптом. Сделайте заказ, а мы доставим в города: Москва, Санкт-Петербург (СПб), Астрахань, Владивосток, Волгоград, Иркутск, Казань, Калининград, Красноярск, Магадан, Мурманск, Нижний Новгород, Новороссийск, Петропавловск-Камчатский, Ростов-на-Дону, Севастополь, Тюмень, Хабаровск, Чита, Якутск и по всей России.


ciclon.ru

Термостат универсальный TAM 113 (2,), длина 2,0 м для холодильников Индезит, Стинол
