Таймера оттайки ТЭУ-01-2
- Подробности
- Автор: Администратор
-
Опубликовано: 17 октября 2014
ТЭУ-01-2 – оттайка электронагревателем, сохранение информации о режиме работы при отключении электропитания в течении 8 часов, продолжительность режима активной оттайки определяется тепловым реле, но не более 40 минут, время пассивной оттайки 10 минут, при первом включении при достижении температуры на тепловом реле переходит в режим активной оттайки, время холодильного режима 12 часов.

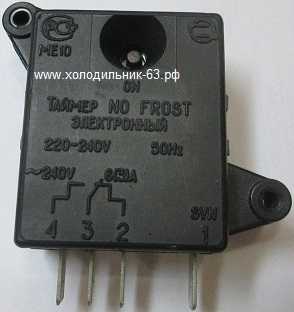

Подключение таймера оттайки ТЭУ-01-2 по цвету проводов (для Indesit ВА 16 FNF):

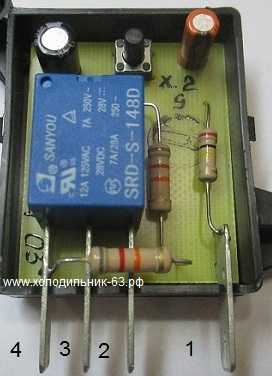

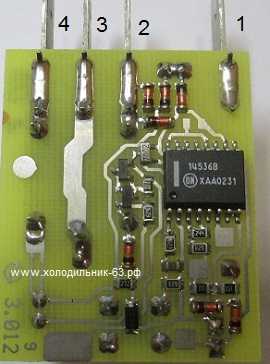

На картинке выше с лева на право (по схеме): черный (1), красный (2), зеленый (3), белый (4).
ТЭУ-01-1 – оттайка электронагревателем, сохранение информации о режиме работы при отключении электропитания в течении 8 часов, продолжительность режима активной оттайки определяется тепловым реле, но не более 40 минут, время пассивной оттайки 10 минут, при первом включении при достижении температуры на тепловом реле переходит в режим активной оттайки, время холодильного режима 8 часов.
Взаимозаменяем (аналог) на таймер оттайки ТИМ-01.- Подробности
-
Просмотров: 29595
www.vaschmaster.ru
Классическая схема системы No Frost с обратной связью
Система находится в режиме первоначального набора холода, таймер подает питание на компрессор и вентилятор. Однако, испаритель еще недостаточно охладился, поэтому контакты дефрост-термостата разомкнуты.
Система работает в таком режиме недолго, около 10 минут. Обычно, этого времени хватает, чтобы испаритель достаточно охладился и контакты дефрост-термостата замкнулись.
Система находится в режиме охлаждения, таймер подает питание на компрессор и вентилятор. Испаритель уже достаточно охладился, поэтому контакты дефрост-термостата замкнуты.
Большую часть рабочего времени система проводит именно в этом режиме. Его продолжительность может составлять от 6 до 12 часов. В этом режиме воздух и продукты внутри холодильника охлаждаются, а испаритель постепенно покрывается стоем инея.
Система перешла в режим оттайки. Таймер снял питание с компрессора и вентилятора и подал его на нагреватель оттайки. Испаритель пока имеет низкую температуру, поэтому контакты дефрост-термостата замкнуты.
Продолжительность работы в этом режиме зависит от количества инея на испарителе и обычно составляет 10..15 минут. За это время нагреватель успевает расплавить весь иней, находящийся на поверхности испарителя.
Под действием нагревателя испаритель прогрелся выше температуры плавления инея и контакты дефрост-термостата разомкнулись, сняв питание с нагревателя. Таймер все еще находится в режиме оттайки, но на его двигатель теперь подается питание, поэтому через некоторое время он переключит свои контакты и перейдет в режим набора холода.
Продолжительность работы в этом режиме зависит от модели используемого таймера и обычно составляет от 1 до 7 минут.
таймер no frost ияшу. 468333.001, таймер no frost ияшу, таймер ияшу, таймер но фрост электронный, таймер егоршинского радиозавода, егоршинскмй радиозавод, характеристики электронного таймера но фрост
- Home
- таймер NO FROST ИЯШУ. 468333.001
таймер NO FROST ИЯШУ. 468333.001
устанавливался на холодильники:схема подключения таймера
ТИМ- таймер
СТ- счетчик таймера
R-реле таймера
К-контакты реле таймеры
R1- нагреватель испарителя
R2- нагреватель поддона испарителя
TR- тепловое реле нагревателя испарителя
TH- терморегулятор холодильника
СО- компрессор холодильника
RH- тепловое реле компрессора
RA- пусковое реле компрессора
N- нейтраль
L- фаза
Принцип действия таймера основан на подсчете импульсов сетевого напряжения за время работы компрессора. Условно цикл работы таймера начинается с размыкания контактов теплового реле TP в конце оттайки. На вход таймера начинают подаваться импульсы и после 10 в 13 степени импульсов (2.73 минуты) реле таймера размыкается и включает компрессор. Затем идет отсчет времени суммарного времени работы компрессора 11,65 часов (10 в 21 степени импульсов). После отсчета этого числа импульсов реле таймера срабатывает, отключая компрессор и включая нагреватель. Во время оттайки импульсы на вход таймера не подаются. В этом состоянии таймер остается в течение времени, необходимого для достижения испарителем температуры размыкания контактов теплового реле TP, после чего цикл работы повторяется. При отключении компрессора и снятия питания с таймера последний “помнит” предыдущую наработку компрессора в (число импульсов) в течение не менее 4 часов.
– паров кислот, щелочей, двуокиси серы и других коррозионно активных сред
Конструкция оборудования должна исключить возможность доступа к токоведущим частям таймера, таймер подключается к оборудованию при помощи фастонов. Ширина рабочей части контактов таймера 6,3 мм, толщина 0,8 мм. Таймер крепится при помощи двух винтов диаметром 3 мм, тип винтов и их длина определяется по месту установки с учетом, что длина крепежных отверстий таймера 12 мм.
производитель Егоршинский радиозавод.
таймеры:
1 2 3 4 5 6 7 8 9 10
www.xn—63-mdduaoecugb2g2e.xn--p1ai
Итальянский вариант схемы No Frost с обратной связью
Система находится в режиме первоначального набора холода и контакты дефрост-термостата переведены в положение, соответствующее теплому испарителю. Питание на компрессор подается через дефрост-термостат, а вентилятор обесточен.
Испаритель достаточно охладился и контакты дефрост-термостата переключились в правое по схеме положение.
Компрессор теперь питается через последовательно включенные дефрост-термостат и таймер. Вентилятор все еще обесточен, но через несколько минут таймер подаст на него питание.
Таймер перевел свои контакты в положение, при котором питание одновременно подается и на компрессор и на вентилятор. Это основной режим работы системы, в котором она проведет ближайшие несколько часов, охлаждая продукты в камерах холодильника. Двигатель таймера питается через нагреватель оттайки.
Система перешла в режим оттайки. Таймер снял питание с компрессора и вентилятора и подал его на нагреватель оттайки.
Под действием нагревателя испаритель прогрелся выше температуры плавления инея и контакты дефрост-термостата переключились, сняв питание с нагревателя и подав его на компрессор. Заработал и двигатель таймера. А вот вентилятор все еще обесточен.
Как видите, пауза отсутствует. Система включает компрессор сразу после отключения нагревателя. За время, пока система будет работать с включенным компрессором и выключенным вентилятором, охладившийся испаритель успешно утилизирует тепло, образовавшееся за время оттайки.
Система проработает в этом режиме несколько минут, по прошествии которых, таймер переключит свои контакты.
nofrost.ru
таймер РВ-1, таймер, РВ-1, РВ, РВ-1-4, РВ-1-1, характеристики, применение, инструкция, схема, холодильник, оттайка, приборы автоматики, режим, время оттайки
таймер РВ-1
Предназначен для автоматического управления режимом оттайки
| РВ-1 РВ-1-4 | РВ-1-1 РВ-1-5 | РВ-1-2 РВ-1-6 | РВ-1-3 РВ-1-7 | |
| Время работы компрессора Тк | 12 ч. | 1 ч. 45 мин | 7 ч. 50 мин | 3 ч. |
| Время оттайки мин. | не более 40 | 15 | 10 | 30 |
| Время принудительного отключения оттайки Тno, мин | 40 | – | – | – |
| Время паузы Tn, мин | 3 | – | – | – |
| Время цикла таймера | – | 2 ч | 8 ч. | 3 ч. 30 мин. |
Tк – для РВ-1, РВ-1-4 суммарное время работы компрессора без учета времени его отключения терморегулятором
таймеры:
Дефекты холодильника FULL NO FROST
Дефекты перечислены по степени вероятности возникновения. 1 Дефект теплового реле испарителя, в результате чего не подается напряжение на тэн, испаритель полностью затягивает инеем в течении 2, 3 дней после возникновения дефекта
