Дефекты холодильника Стинол 104

1. утечка фреона из контура холодильного агрегата - признаки.

- повышенная температура в холодильном отделении

- холодильный прибор работает не отключаясь

- холодный конденсатор холодильного агрегата

- на задней стенке  холодильной камеры в верхнем углу намерзает толстым слоем лед

- задняя стенка теплая сухая

2 засорение капиллярного трубопровода холодильного агрегата

- повышенная температура в холодильном отделении

- холодильный прибор работает не отключаясь

- горячее первое колено кондесатора,  последующие - комнатная температура

- на задней стенке холодильного отделения в верхнем углу намерзает толстым слоем лед

- задняя стенка холодильного отделения теплая сухая

- при выключении холодильника из сети в течение первых 30 секунд наблюдается резкое понижение температуры фильтра-осушителя холодильного агрегата

- при измерении давления всасывания на заправочной трубке динамика роста давления при отключении холодильника -  давление растет медленно, при полном перекрытии сечения капилляра давление не растет, если давление плавно растет до некоторого уровня, а затем скачком увеличивается – наличие влаги в системе, замерзающей на выходе капилляра в испаритель.

3. засорение фильтра осушителя

- повышенная температура в холодильном отделении

- повышенная температура в морозильном отделении

- холодильный прибор работает не отключаясь

- на задней стенке холодильного отделения в верхнем углу намерзает лед

- задняя стенка холодильного отделения теплая (при выключении компрессора и  срезе капилляра после фильтра нет выхода фреона или расход идет медленно, при срезе фильтра большой расход из конденсатора)

4. потеря производительности мотор - компрессора

- повышенная температура в холодильном отделении

- повышенная температура в морозильном отделении

- холодный конденсатор

- компрессор включается, сопротивление обмоток соответствуют номиналу. В результате дефекта клапанной группы компрессор не создает рабочего давления, холодильник не набирает температуры, работает,  не отключаясь, в двухкамерных холодильниках в морозильном отделении за счет постоянной работы может достигаться отрицательная температура. Часто данный дефект сопровождается посторонними металлическими шумами при работе компрессора. Для подтверждения дефекта необходимо срезать заправочную трубку компрессора, срезать фильтр от конденсатора, подключить манометрический коллектор к конденсатору, включить компрессор, проверить создаваемое давление по воздуху.

При диагностике компрессора необходимо учитывать надежность данного узла холодильника. Как правило,  вышеперечисленные отказы компрессора, возникают из за того, что компрессор перестает отключаться и необходимо установить причину (автоматика, утечки фреона и т.д.)

5. Нарушение тарировки терморегулятора признаки дефекта:

- холодильник работает с малым коэффициентом рабочего времени, отключается, не набрав температуры

- повышенная температура в холодильном отделении

- повышенная температура в морозильном отделении

корректируется тарировочным винтом терморегулятора, допустимоая регулировка - один оборот.

6. Утечка фреона из сильфона терморегулятора

 возникает, как правило,  в следствии коррозии капилляра терморегулятора в месте крепления к испарителю. При этом давление в сильфоне падает,  размыкаются контакты «3» - «4» через которые запитан мотор-компрессор. Холодильник не включается. При неполной утечке фреона (встречается крайне редко) холодильник работает с малым коэффициентом рабочего времени, температура в холодильнике повышена
 После отключения долго не включается,  до повышения температуры в холодильном отделении до температуры помещения
- повышенная температура в холодильном отделении
- повышенная температура в морозильном отделении

7. Обрыв цепи тэна оттайки испарителя. Повышенная температура в морозильной камере. При выходе одного из тэнов, холодильник продолжает работать, проходя через циклы оттайки. Но из-за частичного обмерзания испарителя снижается холодопроизводительность холодильного агрегата. После разморозки холодильника (не менее 8 часов),  Морозильная камера  будет набирать температуру до последующего обмерзания испарителя.

8. Дефект вентилятора обдува испарителя (клин электродвигателя, дефект электрической части, повреждение лопастей крыльчатки). Падает холодопроизводительность агрегата, повышается температура в морозильной камере.  При работе холодильника не слышно шума работы вентилятора.

9. Дефект таймера. При заклинивании электромеханического таймера в режиме «охлаждения» холодильник перестает входить в оттайку. Обмерзает испаритель снижается холодопроизводительность холодильного агрегата. Повышается температура  в морозильной камере. После разморозки холодильника (не менее 8 часов), морозильная камера будет набирать температуру до последующего обмерзания испарителя.



 1 Утечка фреона из сильфона терморегулятора, возникает, как правило,  в следствии коррозии капилляра терморегулятора в месте крепления к испарителю. При этом давление в сильфоне падает,  размыкаются контакты «3» - «4» через которые запитан мотор-компрессор. Холодильник не включается. При неполной утечке фреона (встречается крайне редко) холодильник работает с малым коэффициентом рабочего времени, температура в холодильнике повышена

2 Дефект контактной группы терморегулятора. Нет цепи между контактами  «3» - «4», холодильник не включается.
3 Обрыв обмоток компрессора. Обрыв цепи может быть на рабочей, пусковой,  или на обоих обмотках  сразу. При включенном в сеть холодильнике , компрессор не запускается, температура корпуса компрессора  комнатная.
4 Межвитковое замыкание рабочей обмотки электродвигателя  компрессора. Компрессор запускается в следствии того, что витки обмотки замкнуты, сопротивление обмотки снижено через пускозащитное реле проходит  повышенный ток. Реле срабатывает на отключение компрессора в течение минуты. Слышен щелчок,  реле  компрессор отключается. После остывания реле повторяется попытка пуска. При включенном в сеть холодильнике корпус компрессора сильно нагревается.
5 Межвитковое замыкание пусковой обмотки электродвигателя компрессора. Признаки дефекта аналогичны пункту 4.
6 Заклинивание мотор компрессора. Компрессор включается слышен гул электродвигателя, однако, вращения электродвигателя нет, компрессор не создает давления, сопротивление обмоток соответствует номиналу.
7 Потеря производительности мотор-компрессора. Компрессор включается, сопротивление обмоток соответствуют номиналу. В результате дефекта клапанной группы компрессор не создает рабочего давления, холодильник не набирает температуры, работает,  не отключаясь, в двухкамерных холодильниках в морозильном отделении за счет постоянной работы может достигаться отрицательная температура. Часто данный дефект сопровождается посторонними металлическими шумами при работе компрессора. Для подтверждения дефекта необходимо срезать заправочную трубку компрессора, срезать фильтр от конденсатора, подключить манометрический коллектор к конденсатору, включить компрессор, проверить создаваемое давление по воздуху.

При диагностике компрессора необходимо учитывать надежность данного узла холодильника. Как правило,  вышеперечисленные отказы компрессора, возникают из за того, что компрессор перестает отключаться и необходимо установить причину (автоматика, утечки фреона и т.д)

8 Заклинивание таймера в режиме «оттайка».  Холодильник не включается.  Горит свет в холодильном отделении.  При повороте храповика таймера по часовой стрелке на несколько градусов, холодильник включается. Дефект вызван заклиниванием шестеренок часового механизма таймера. Необходимо также проверить цепь тэнов оттайки.
9 Обрыв цепи тэнов оттайки. Обрыв цепи тэнов оттайки в режиме разморозки приводит к обесточиванию эл. двигателя таймера переключающего напряжение с тэнов на компрессор. Холодильник остается в режиме «оттайка». При повороте храповика таймера по часовой стрелке на несколько градусов, холодильник включается. Работает до следующего цикла «оттайки».
10 Обрыв цепи термоплавкого предохранителя. Холодильник не включается. При повороте храповика таймера по часовой стрелке на несколько градусов, холодильник не включается.

www.vaschmaster.ru

STINOL 104 ELK

STINOL 104 ELK

Холодильник трехкамерный с системой "NO FROST" ("БЕЗ ИНЕЯ")
STINOL 104 ER
ЧЕТЫРЕ РАЗНЫЕ ПОГОДЫ !

Трехкамерный холодильник имеет 4 температурные зоны: для каждого продукта можно выбрать наиболее оптимальную температуру хранения.

  • Морозильная камера. Температура в морозильной камере -18oС и ниже. Система "NO FROST" обеспечивает равномерное охлаждение продуктов без образования инея или льда.

  • Холодильная камера. Средняя температура - +5oС. Прямое охлаждение в сочетании с естественной циркуляцией обеспечивает постоянный уровень влаги. Продукты дольше сохраняют свой аромат, внешний вид и питательную ценность.

  • Отделение "мясо-рыба". В этом отделении холодильной камеры температура - -2o / +2oC, она полностью изолирована от остальной части холодильной камеры. Температура является идеальной для кратковременного хранения свежего мяса и рыбы.

  • Выдвижной контейнер для овощей и фруктов. Температура здесь +8o / +14oС. Поток холодного воздуха в этом отделении не вступает в непосредственный контакт с продуктами, благодаря чему фрукты и овощи не теряют влаги и сохраняют все витамины. Температура является также идеaльной для хранения напитков.

Технические характеристики:

Габаритные размеры, см 185х60х60
Общий объем, куб. дм. 315
Общий объем холодильной камеры, куб. дм. 165
Общий объем морозильной камеры, куб. дм. 80
Объем отделения "Овощи-Фрукты", куб. дм. 70
Полезный объем холодильной камеры, куб. дм.
(с учетом отделения "Овощи-Фрукты")
190
Полезный объем морозильной камеры, куб. дм. 70
Суммарная площадь полок, кв. м. 1,14
Класс энергоэкономичности D
Расход электроэнергии за 24 часа, кВт.ч 1,55
Замораживающая способность, кг./сут. 4,5
Система оттаивания холодильной камеры авто
Система оттаивания морозильной камеры авто
Эксплуатационные возможности морозильной камеры
Количество компрессоров 1
Масса, кг. 78
Хладагент R134a

Холодильная камера.
* Прозрачные стеклянные полки
* Отделение "мясо-рыба" с прозрачной откидной крышкой
* Емкость для масла
* Автоматическая система оттаивания
Морозильная камера.
* Два отсека
* Две формочки для льда
* Аккумулятор холода
* Автоматическая система оттаивания
[Каталог продукции]

hometechno.narod.ru

Холодильник трехкамерный Stinol 104

Количество камер ……………………………………………………………………….3

Общий объем л………………………………………………………………………...315

Объем холодильной камеры л…………………………………………………165

Система оттаивания холодильной камеры………….…автоматическая

Система оттаивания морозильной камеры………..….автоматическая

Расход электроэнергии кВт ч/сутки……………………….………………..1,55

Потребляемая мощность Вт ………………………………..…………………..190

Габаритные размеры…………………………………………..……1800х600х600

Масса кг ……………………………………………………………………………………78
фреон R12, норма заправки - 220 гр.

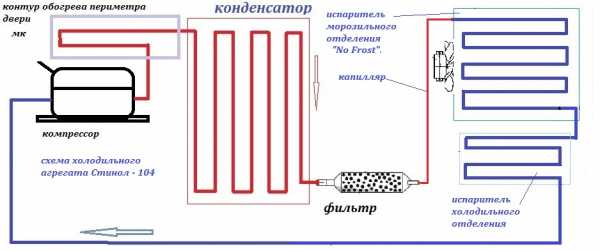

В состав холодильного агрегата входит: компрессор, конденсатор, испаритель морозильного отделения «No Frost», «плачущий» испаритель холодильного отделения, фильтр-осушитель, капиллярный трубопровод.  К плюсам конструкции можно вынесенный, не запененный конденсатор, медный испаритель, медную трубку магистрали низкого давления : испаритель – компрессор. К минусам  – стальной контур подогрева периметра двери  - наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода,  труба жесткая  не отоженная,  микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации перепад температур на этом участке трубопровода от 20 до 80 С.

Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреонаохлаждаются и конденсируются.  Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения  «No Frost». Гидравлическое сопротивление капиллярного трубопровода подбирается таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости. Каждый капилляр соответствует определенному мотор-компрессору. На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя,  фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в морозильном отделении. При понижении температуры в морозильном отделении фреон начинает кипеть в испарителе холодильного отделения, соединенным последовательно с испарителем МО. Пройдя через испаритель,  жидкий фреон превращается в пар, который откачивается компрессором.

Продукты в морозильном отделении Стинол -104 охлаждаются циркулирующим по камерам холодным воздухом, охлаждённым при прохождении через испаритель «NO FROST». Испаритель,  представляет  из себя медный радиатор,  и располагается  в верху морозильной камеры. За испарителем устанавливается вентилятор, который прогоняет воздух  через испаритель. При прохождении через испаритель воздух охлаждается и направляется на продукты.    Влага, содержащаяся в морозильной камере,  вымерзает на испарителе. Для сохранения эффективности охлаждения воздуха из-за низкой  теплопроводности слоя инея, необходимо время от времени производить оттайку испарителя. Оттайка  происходит каждые 18 часов суммарной работы компрессора,  начинается по команде таймера системы «No Frost» и происходит под действием тепла, вырабатываемого тэном, установленным на испарителе и тэном поддона каплепадения. В состав системы входит таймер, испаритель, вентилятор, тэн оттайки испарителя, тэн поддона каплепадения,  термоплавкий предохранитель и система слива талой воды.

 Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90С. и вода быстро испаряется в окружающую среду.

Продукты в холодильном отделении охлаждаются испарителем ХО, находящимся за задней стенкой ХО. На стенке зафиксирован капилляр терморегулятора косвенного метода регулирования температуры, фиксирующего температуру испарителя и отключающего мотор-компрессор при достижении заданной температуры.

Продукты в овощном контейнере, охлаждаются холодным воздухом стекающим  в контейнер через жалюзи, выполненные внизу холодильного, температура регулируется вручную, степенью открытия заслонок.

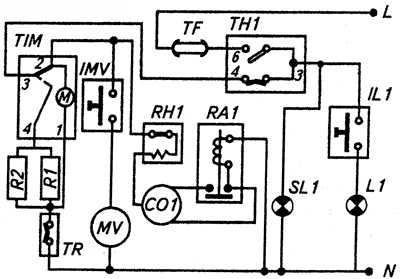

Терморегулятор  К – 59

контакт “ 3 ”- контакт “ 4 ”:

при t > t замыкания ……………………………………..  менее 0.1 Ом

при t < t размыкания……………………………………   более 8 МОм

контакт “ 3 ”- контакт “ 6 ”:

ручка в положении “0…………………………………...более 8 МОм

ручка в положении “1-5”……………………………….менее  0.1 Ом

контакт “ 3 , 4, 6 ”- контакт заземления ……….. более 8 МОм

Таймер

контакт “ 1 ”- контакт “ 2 ”……………..……………….. 28-30 КОм

контакт “ 1 ”- контакт “ 4 ”…………..………………….. более 8 МОм

режим “охлаждение”:

контакт “ 2 ”- контакт “ 3 ”……………………………… менее 0,1 ОМ

контакт “ 3 ”- контакт “ 4 ”……………………………..более 8 МОм

контакт “ 2 ”- контакт “ 4 ”…………………………….. более 8 МОм

режим “оттайка”:

контакт “ 2 ”- контакт “ 3 ”……………………………… более 8 МОм

контакт “ 3 ”- контакт “ 4 ”…………………………….. менее 0,1 ОМ

контакт “ 2 ”- контакт “ 4 ……………………………… более 8 Мом

тен испарителя ....................................... 300 Ом

тен каплепадения ......................................600 Ом

тепловое реле ТР

провод синий – провод коричневый:

при t > плюс 10 °С ………………………………………. > 8 МОм

при t < минус 10 °С …………………………………….. < 0,1 Ом

провод желтый – провод коричневый………. < 0,1 Ом

Электродвигатель вентилятора

Провод синий – провод коричневый………… 1,6 – 2,4 КОм



Выключатель кнопочный универсальный

контакты « N С»

при свободном штоке……………………………….. < 0,1 Ом

при нажатом штоке (ход > 2 мм) …………….. > 8 МОм

контакты “ N А”

при свободном штоке……………………………… > 8 МОм

при нажатом штоке (ход > 2,5 мм) …………. < 0,1 Ом

Выключатель кнопочный лампы освещения

контакты “ N С”

при свободном штоке …………………………….< 0,1 Ом

при нажатом штоке (ход > 2 мм)……………. > 8 МОм

www.vaschmaster.ru
