Проводка для кондиционера: какое сечение кабеля нужно
Содержание статьи:
Выбор проводки для кондиционера зависит от его типа и мощности. Климатическое оборудование относится к категории энергозатратного. Поэтому некачественно собранная схема или неправильно подобранные кабели могут привести к электрическому замыканию и даже пожару.
Проводка для кондиционера
Очень бдительными к качеству электропроводки следует быть жителям старых домов. Лет 40 назад о таких бытовых приборах никто не слышал, поэтому провода не рассчитывались на интенсивное использование. Не следует надеяться на алюминиевые провода, они могут не выдержать нагрузку. Иногда владельцам ради кондиционера приходится полностью менять провода в квартире.
На кондиционер, как правило, пускают собственную ветку. Провода для кондиционера берутся только медные.
На нее ставится персональный пакетник.
Требования к линии для кондиционера:
- к щитку должно быть подведено заземление;
- сечение кабеля 3:2,5 миллиметра;
- линия подключается к щитку через автомат, предохраняющий от перегрузки.
Это удобно, если нужно отключить от питания прибор для проведения профилактических работ. А если напряжение в сети поднимется выше нормы, автомат просто отключится, не давая перегореть кондиционеру. Как правило, используются медные кабеля с сечением провода для кондиционера 2,5 мм. Схема проводки должна быть трехпроводной. То есть от кондиционера провода (3 штуки) идут к автомату, где они соединяются с общей системой квартиры.
Третий провод для кондиционера нужен для заземления. И он соответствует международным требованиям по безопасной эксплуатации электрических приборов и розеток европейского стандарта.
К сожалению, хозяев старых домов подстерегает еще одна сложность: проводка в квартирах двухпроводная. То есть провода для заземления не предусмотрено, какой провод для кондиционера пустить на заземление? Однако еще большая проблема – это автомат, стоящий на входе электропровода в квартиру. Его максимальная сила тока не превышает 15 А.
Поэтому, переделывая электросистему, придется поменять автомат на 16 или 25 А.
Подключение через электророзетку
Упростить прокладку провода для кондиционера можно, подключив его в общую сеть через розетку. Но такой способ подходит лишь для самых маломощных агрегатов или если на линии кроме кондиционера нет больше никаких мощных приборов. А сеть оснащается устройством защитного отключения (УЗО).
Кому доверить проводку?
Монтаж проводки для кондиционера должны осуществлять только мастера из специализированного центра. Хозяев, не знающих четко какой кабель и с каким сечением для кондиционера нужен, может подстерегать не только поломка оборудования, но и лишение гарантийного обслуживания.
Самостоятельные попытки замены провода для кондиционера или прокладки линии на кондиционер грозят ударами током и даже пожаром.
strojdvor.ru
Какой кабель нужен для кондиционера ?При покупке кондиционера часто возникает вопрос: “Какой провод нужен для кондиционера ? Какое сечение провода для кондиционера ?”.
Как Вы знаете, кондиционеры спб (в том числе бытовые), потребляют немалую мощность, от от 0.6-1.0 кВт и выше. Если проводка старая (например, алюминиевая), то работа одного кондиционера на неё никак не повлияет. Но если Вы включили одновременно с кондиционером, например, СВЧ печь, электрочайник или стиральную машину, то вероятнее всего от перегрузки сработают средства защиты (пробки или автоматы).
В любом случае, при старой проводке либо в новостройке, мы рекомендуем вести новый провод для подключения кондиционера от счетчика или электрощитка с лестничной площадки и подключить его на независимый автоматический выключатель – автомат для кондиционера.
Проводка для кондиционера может вестись открытым или закрытым способом. При открытом способе кабель для кондиционеров укладывается в кабель канал (пластиковый короб) или вообще на скобах. Такой способ менее эстетичен, но менее энергозатратен. При закрытом способе проводка под кондиционер может быть уложена в предварительно подготовленную штробу (паз в бетонной или кирпичной стене). Этот способ хорош на стадии ремонта, т.к. достаточно пыльный.
Сечение кабеля для кондиционераГлавный параметр при выборе провода для кондиционера это потребляемая мощность. На основе этого значения выбирается защитный автомат и сечение провода для кондиционера. Для выбора типа силового кабеля нужно определить величину длительно допустимого тока, которая равна мощности кондиционера, деленной на напряжение в сети (220 В), с запасом в 20–30 %.
Сила тока определяет, какое сечение должен иметь кабель для кондиционера. Если мощность кондиционера менее 3 кВт, то достаточным будет применить для подключения кабеля с сечением жил 1,5 мм2, для кондиционера мощностью от 3 до 5 кВт — 2,5 мм2, а для больших сплит-систем мощностью до 8 кВт необходим кабель с сечением жил не менее 4 мм2. Кроме того, при выборе кабеля нужно помнить о защитном заземлении кондиционера, поэтому необходимо выбирать трехжильный кабель (1-я жила — фаза, 2-я — ноль, 3-я — защитное заземление).
Наиболее надежными и долговечными в работе являются кабели марки ВВГ. В соответствии с рассчитанной силой тока для монтажа кондиционера используют кабели ВВГ 3х1,5, ВВГ 3х2,5 или ВВГ 3х4.
| ||||||||||||
Подбор автомата по мощности
Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.
Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.
Для чего нужны защитные автоматы и как они работают?
Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.
Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.
Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.
Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.
Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.
Чем опасно несоответствие кабеля сетевой нагрузке?
Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.
Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.
Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.
Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.
Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.
Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.
Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.
Защита слабого звена электроцепи
Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.
Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.
Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:
Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.
Как рассчитать номинал автоматического выключателя?
Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.
Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.
Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.
Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.
Наглядно про подбор автоматических выключателей на видео:
Заключение
В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.
yaelectrik.ru
Расчет и выбор автомата по мощности и току
При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.
Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.
Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.
Коротко принцип работы и предназначение защитных автоматов
Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расцепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.
Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.

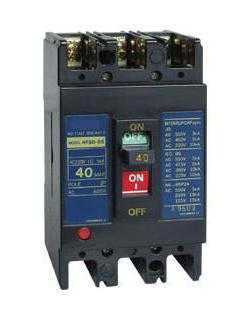

Внешний вид трех полюсного автоматического выключателя
Провода должны соответствовать нагрузке
Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.
Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток.
Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.
Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.
кабель силовой NYM
Защитить самое слабое звено электропроводки
Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.
Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.
При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.
Расплавленная изоляция проводов
Расчет номинала автомата
Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:
I=P/U,
где Р – суммарная мощность электроприборов.
Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.
Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.
Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.
Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:
Таблица выбора автомата по току
Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода
Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.
Похожие статьи
infoelectrik.ru
Автоматы: Выбор номинала автомата — Хитрые тонкости! на CS-CS.Net: Лаборатория Электрошамана
Давно хотел написать заметочку о правильном выборе номинала автомата и кратенькое пояснение о том, откуда у нас, адских злобных электриков, получается так, что на кабель в 2,5 кв.мм, который тащит через себя очень грубо 25А, ставится автоматический выключатель (автомат) всего лишь на 16А, а не на те же 25. Ну и ещё развеять миф о том, что автомат отключается ровно при том токе, который на нём написан. Когда-то я тоже так считал, но это было давно и не правда.
Внимание 1. Значение «10А тока на один квадратный миллиметр сечения» взято мной из одного из справочников 1990х годов. Его можно использовать как усреднённое из таблиц в ПУЭ. Если сверять инфу по таблицам из ПУЭ, то мои расчёты отличаются на 1-3 ампера. Ну а так как автоматы и кабели мы выбираем с запасом, то лучше всё округлить и перебдеть.
Внимание 2. Написал небольшой пост про селективность автоматов. Почитайте его, там есть ещё несколько интересных моментов!
Я думал, что есть какие-то специальные таблицы, доступные только избранным, что это всё мега-сложно и ужасно, а потом оказалось, что надо всего лишь открыть каталог, например, ABB…
А в каталоге нас ждут вот такие интересные странички. Я их выдернул из PDFника и выложил на всеобщее обозрение. Даю небольшими картинками с активной ссылкой под ними. По ссылке можно сослаться на какой-нибудь форум или скачать себе, чтобы потыкать в нос электрику.
Во-первых, самая основная страница каталога, где описаны самые важные параметры, определяющие время и токи срабатывания автомата (объяснения будут позже).
(http://cs-cs.net//wp-uploads/2011/09/ABB1_Page_02.jpg)
Во-вторых интересными мне показались поправки на температуру и количество устройств, стоящих рядом. Интересными, потому что некоторые товарищи с некоторых, кхм, офисов летом звонят и говорят: «А ты знаешь, у нас тут что-то автоматы стали отключаться. Наверное поломались. Надо заменить». Разводка не моя, я ничего там не делал, но знаю что линии у них перегружены, автоматы тёплые, а жара только добавляет вкусностей.
(http://cs-cs.net//wp-uploads/2011/09/ABB1_Page_44.jpg)
И поправка на количество устройств:
(http://cs-cs.net//wp-uploads/2011/09/ABB1_Page_45.jpg)
Так вот, начнём разбираться. Первое и самое главное. АВТОМАТ ЗАЩИЩАЕТ НЕ НАГРУЗКУ (от замыканий или ещё чего). АВТОМАТ ЗАЩИЩАЕТ ПИТАЮЩУЮ ЛИНИЮ (КАБЕЛЬ)! Это необходимо отложить себе в мозг! Автомату наплевать на то, что там после кабеля. Его задача — спасти кабель от перегрузки, перегрева и пожара. Поэтому правильный выбор номиналов и параметров кабеля, автомата и розеток должен быть в следующей последовательности:
- Смотрим на нагрузки, которые нам надо питать. Сколько они потребляют по мощности, и следовательно ток какой величины будет течь через их питающую линию. Для пересчёта тока в мощность можно использовать самую обычную формулу: P=U*I, где P — мощность, U — напряжение сети (220 вольт в случае квартиры), а I — ток. То-есть, для тока будет так: I = P/U. На самом деле данная формула справедлива только для резистивных нагрузок типа обычных лампочек, нагревателей, чайников. Но для нашего случая можно оооочень прикидочно использовать её и с другими устройствами.
- Чтобы питать нашу нагрузку, нам нужна кабельная линия (кусок кабеля). Какой именно? Смотрим на общий суммарный ток, который нам требуется и выбираем необходимый кабель по сечению (как найду нормальную таблицу — выложу). Для открытой прокладки можно очень условно прикинуть что 1 кв.мм кабеля = 10А. Для скрытой я «на века и с запасом» считаю как 8А/кв.мм. Смотрим сечение и округляем его в сторону ближайшего из стандартного ряда: 1,5; 2,5; 4; 6; 10.
- Автомат выбираем так, чтобы он отключился раньше, чем нашему кабелю настанет кирдык. То-есть, смотрим при каких токах автомат будет отключаться, и смотрим максимальный ток через наш кабель. Если кабель не катит — берём на сечение больше пересчитываем.
Второе. Посмотрим внимательно на автомат. Автомат состоит из двух расцепителей. Теплового и электромагнитного. Тепловой расцепитель — это биметаллическая пластинка, которая разогревается при протекании через неё тока, при сильном перегреве изгибается, освобождает рычажок внутри автомата, и автомат отключается. Задача теплового расцепителя — реагировать медленно и защищать линию от перегрузок. Он будет срабатывать как раз тогда, когда вы наподключаете пяток нагревателей и десяток чайников. В этом случае через кабель потечёт слишком большой (для него) ток, и он может загореться. Вот в этом случае тепловой расцепитель «выжидает» некоторое время (а вдруг перегрузка кратковременная) и отключает линию, спасая её.
Электромагнитный расцепитель предназначен для защиты от короткого замыкания. В этом случае ток в линии будет очень большим по сравнению с обычной перегрузкой (в десятки раз), и линию надо отключить мгновенно. Для этого используется обычный электромагнит: катушка с проволокой и сердечник, который опять же приводит в действие механизм автомата, заставляя его выключиться. Пошёл огромный ток — электромагнит втянулся, отрубил линию.
А вот дальше начинаются интересности. Я в описании реле времени и инерционности защиты говорил о том, что в некоторых случаях кратковременный выход параметра за пределы нормы может быть не особо критичным, и защита в этом случае не должна срабатывать слишком паранойно. Это правило относится и к автоматам. Оказывается, что когда вы включаете какой-нибудь мотор, например пылесоса или дачного насоса, в линии происходит довольно большой бросок тока, опять же в несколько раз превышающий нормальный. Конечно же, по логике работы, автомат должен отключиться. Ну например мотор в рабочем режиме потребляет 5А, а в пусковом — 12. Автомат например стоит на 10А, и от 12ти он должен вырубиться. Что делать? Поставить автомат на 16? Но тогда случись что — заклинило мотор, замкнуло кабель — фиг его знает, отключится он или нет. А меньший — конечно защитит линию, но будет срабатывать от каждого чиха.
Вот чтобы с этим не париться, умные люди придумали такую вещь как «характеристика автомата«. Правильно оно зовётся «Время-токовая характеристика«, но на жаргоне обычно просто характеристикой или категорией отключения. Обозначается она той самой неприметной буковкой перед номиналом автомата, на которую обычно все плевать хотели 🙂 Бывает B, C, D и для особых извращений — K и Z. Эта характеристика показывает ток и время, при которых будет срабатывать электромагнитный расцепитель автомата. Вот три основных:
- B: 3-5 номинала
- C: 5-10 номиналов
- D: 10-20 номиналов
Характеристика B самая чувствительная и показана к применению в квартирах и жилых зданиях, где нагрузки больше активные, а какие-нибудь мощные двигатели включаются редко. Характеристика C — самая распространённая (поэтому тоже катит, хе-хе, под жилые здания), и годится для общих случаев. А характеристика D как раз заточена под питание каких-нибудь злобных станков, больших моторов и прочих устройств, где могут быть большие перегрузки при их включении.
Так вот оказывается, что для нашего родного автомата в C16 диапазон токов, при котором он отключается мгновенно (~ 0,1 секунды) будет 80-160 А. Вот так-то! А вы его вешать на хилый кабель? Ну, кабель тоже не дурак и кратковременные перегрузки может выдержать.
Но займёмся более интересным тепловым расцепителем. Как мы помним, он предназначен для защиты линии от длительных перегрузок. То-есть, автомат не обязан отключаться сразу, и вот в этом случае время его НЕотключения может составлять какой-нибудь ЧАС, а то и больше. Заценим каталог, опять же для C16. Кстати, для всех характеристик B, C, D параметры одинаковы, поэтому я дам списочек для распространённых номиналов автоматов.
Время отключения БОЛЕЕ ЧАСА:
- 6А: 6,78А
- 10А: 11,3А
- 16А: 18,08А
- 25А: 28,25А
А теперь время отключения МЕНЕЕ ЧАСА (но не значит что не именно час):
- 6А: 8,7А
- 10А: 14,5А
- 16А: 23,2А
- 25А: 36,25А
Так вот отключение в течение часа означает в самом худшем варианте то, что автомат будет греться целый час, держать ток 23А (для номинала в 16А) и только потом отключится. Родимый и ненавистный (задолбался его на розетках видеть!) номинал в 25А привожу специально чтобы поржать на тему того, что перед его отключением ваш кабель в 2.5 кв.мм выгорит нахрен. Вот про это западло все обычно забывают, а именно оно и определяет требуемое сечение кабеля. Потому что кабель должен держать вышеозначенный ток целый час.
Давайте посчитаем, ради интереса. Берём автомат на 16А и кабель в 2,5 кв.мм. Для этого кабеля, положим, максимальный длительный ток будет 2,5*10 = 25А. При этом он довольно ощутимо нагреется. А длительный ток для прокладки в стене будет 2,5*8 = 20А. Это если кабель плохо охлаждается, лежит за какой-нибудь вагонкой в деревянном доме. Посчитаем, так сказать, самый худший случай. Смотрим ещё раз на автомат: более часа автомат на 16А держит ток в 18А, а менее часа — 23А. Самый хреновый вариант — более часа, 18А. Самый хилый ток у кабеля — 20А. 20>18, значит кабель использовать можно. Ну а более простое объяснение для клиентов в танке обычно такое: «А вот видите у вас на розетке написано 16А? Вот значит автомат тоже надо на 16А». И это действительно так! А что наш родимый номинал 25А, который все так обожают ставить в том случае, если 16А маловато и он почему-то (вот гад такой!) выбивает? А там ток неотключения более часа — 28А. Это означает, что пока автомат соизволит отключиться, ваш кабель будет сам хорошей такой печкой.
Попробуем проверить вторую обоснованную хрень, о том что на кабель в 1.5 кв.мм автомат должен быть не более 10А. 1.5 кв. мм это или 15А или 12. У автомата на 10А токи 11 или 14А. Даже смотреть не надо — прокатываем. А если учесть, что сейчас есть или нанокабели, или наоборот кабели с сильно заниженным сечением, то я строго настаиваю на следующем:
- Для кабеля на 1,5 кв.мм автомат не более 10А
- Для кабеля на 2,5 кв.мм автомат не более 16А
Можно попробовать просчитать другие кабели. У меня получалось дальше по возрастающей. Что на 4 кв.мм надо 25А, а на 6 — 32. На практике получается так, что в силу инерционности теплового расцепителя автомата при полностью загруженной линии в C16 на все её 16А можно будет ещё за 5 минут успеть чайник вскипятить и ничего не отключится.
Теперь понятно, почему у меня волосы встают дыбом во всех местах тела, когда я вижу какой-нибудь щиток с подписью «розетки комнаты» и номиналом в C25? Ну а если у вас ещё и летняя жара, то оказывается что при 50 градусах жары автомат в 16А превратится в 14,1 А. Вот такая вот занимательная арифметика!
Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать Сборку щита / Консультацию/Мастер-Класс), то пишите мне на почту [email protected] или звоните на +7-926-286-97-35 (c 10 до 20 по Москве). На SMS и почту, написанную в одну строчку, я не отвечаю. Отзываюсь на имя Электрошаман.
Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в инфу про контакты для организаций, а скорее кинутся звонить.
cs-cs.net
Как перевести Амперы в Киловатты. Формула
Практически на всех электрических приборах указывается техническая информация, разобраться в которой неподготовленному человеку, мягко говоря, тяжеловато.
Например, на электрических вилках, счетчиках электрической энергии, предохранителях, розетках, автоматах, стоит маркировка в Амперах. Она указывает на максимальный ток, который способен выдержать прибор.
Однако сами электроприборы маркируются иначе. На них ставят маркировку, выраженную в Ваттах или Киловаттах, которая отображает мощность, потребляемую прибором.
Часто возникает проблема с подбором автоматов для определённой нагрузки. Совершенно понятно, что для электрической лампочки нужен один автомат, а для стиральной машины или бойлера – более мощный.
Тут – то и возникает вполне логический вопрос и проблема как перевести Амперы в Киловатты. Благодаря тому, что в России напряжение в электрической сети переменное, существует возможность самостоятельно рассчитать соотношение Ампер \ Ватт, используя нижеприведённую информацию.
Как перевести амперы в киловатты в однофазной сети
- – Ватт = Ампер * Вольт:
- – Ампер = Ватты / Вольт:
Для того чтобы Ватты (Вт) перевести в киловатты (кВт) нужно полученное значение разделить на 1000. То есть в 1000 Вт = 1 кВт.
Как перевести амперы в киловатты в трехфазной сети
– Ватт = √3 * Ампер * Вольт:
– Ампер = Ватты / (√3 * Вольт):
Итак, например, рассчитывая ток, который будет течь по проводам при включении электрического чайника мощностью 2 кВт (2000 Ватт) и с переменным напряжением в сети 220 Вольт, следует применить следующую формулу. Разделить 2 КВт на 220 вольт. В итоге получим 9 – это и будет количество Ампер.
По сути это не малый ток, поэтому, подбирая кабель, следует учитывать его сечение. Провода, изготовленные из алюминия могут выдерживать значительно меньшие нагрузки, чем медные того же сечения.
Но и слишком тонкие провода из меди тоже могут не выдержать нагрузки. В лучшем случае они просто перегорят или «выбьет» автоматы. В худшем – может стать причиной пожара. Поэтому подходить к выбору автоматов и сечения провода нужно крайне ответственно.
Похожие материалы на сайте:
Понравилась статья – сохрани на стену!
electricvdome.ru
Сколько киловатт выдерживает автомат 16 ампер?
Невозможно представить современный мир без электричества. В каждом доме работают различные приборы, и люди порой даже не задумываются о том, какую мощность потребляют все подключенные к электросети аппараты и устройства.
Бытовая техника настолько вошла в жизнь людей, что стоит какому-то прибору выйти из строя, как человек начинает нервничать, а некоторые даже впадают в панику.
Поскольку обычно в квартире или доме работает много различных приборов, то бесперебойная работа компьютера, холодильника или телевизора и других приборов часто приводит к превышению допустимых норм в электрических сетях, и в результате происходит короткое замыкание.
Назначение автоматических выключателей
Для того чтобы предотвратить такую ситуацию, и существуют выключатели автоматические. Наиболее распространенные и хорошо зарекомендовавшие себя – это выключатели фирмы АВВ. Внутри помещений обычно ставят автомат 16 ампер. Такие выключатели производятся в виде модулей, за счет чего их можно свободно монтировать в необходимом количестве и в нужном месте.
Лучше всего использовать специальные DIN-рейки, предназначенные для крепления на них выключателей. Любой человек, даже не слишком разбирающийся в электрике, сможет осуществить монтаж таких выключателей. Единственное, что нужно, это правильно подобрать номинал используемого прибора.
Помимо прочего, автоматические выключатели можно при необходимости дополнить различными датчиками дистанционного отключения, индикаторами срабатывания и пр., что в итоге сделает использование электроустановки более комфортным и долговечным.
Когда неожиданно в доме или квартире выключается электричество, то начинают искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, в розетки включено намного больше электроприборов, чем было рассчитано при строительстве, либо чем было выделено на конкретного потребителя.
Так как же определить, какую нагрузку выдержит автомат на входе в дом или квартиру, либо на отдельно взятой группе потребления? Есть несколько несложных правил, и если следовать им, проблем с отключением электричества не должно возникнуть. И неважно, какой используется автомат, – 16 ампер или 25 и т.д.
Как ошибочно выбирают автоматы
На практике обычно выбирают автомат, особенно не задумываясь. Многие отталкиваются от необходимой нагрузки, а именно стараются поставить такой автомат, чтобы он попросту не отключался при большой нагрузке. Так, например, если требуется 5 кВт, то ставят автомат на 25А, если есть 3кВт нагрузка – автомат 16 ампер и так далее. Но этот подход совершенно не обдуман, поскльку приведет только к поломке оборудования или еще хуже – к возгоранию электропроводки либо даже пожару.
Автоматический выключатель для того и изобретен, чтобы защищать от перегрузки. Это коммутационный аппарат для защиты, а не украшение электрического щитка.
Принцип работы автоматического выключателя
АВ (автоматический выключатель) призван защитить от перегрузки все приборы, подключенные в электрической цепи непосредственно после него самого.
Если он выбран неправильно, то должным образом работать он не сможет. Так, например, если применить электрический кабель, который рассчитан на 4-5 ампер, и пустить по нему 20-30, то такой автомат не выключится сразу, а будет ждать, пока изоляция не оплавится и не случится короткое замыкание. Тогда он выключится. Но это не то, к чему должна привести правильная работа автоматического выключателя. Поэтому важно учитывать заранее, ставя автомат на 16 ампер, сколько кВт он выдержит при наличии проводов определенного сечения и максимальной рабочей нагрузки.
В идеале, он должен выключиться сразу, как только почувствовал перегрузку. Тогда и провода останутся в порядке, и подключенное оборудование не перегорит.
Выбираем автомат правильно
Как же понять, автомат 16 ампер сколько киловатт выдерживает на практике?
Наиболее распространенный правильный способ выбора автоматического выключателя таков:
- определить сечение провода
- по правилам устройства электроустановок найти ток, который допустим для такого сечения провода
- выбрать подходящий по этим параметрам автомат
Например, имеется медный провод сечением 1,5 кв.мм. Ток для него допустим максимум 18-19 ампер. Соответственно, согласно правилам, выбирать нужно подходящий автомат, но со смещением в меньшую сторону по таблице. И это получается 16 ампер. То есть можно ставить автомат 16 ампер.
Если же провод медный, а его сечение 2,5 кв.мм., то допустим только ток до 26-27 ампер. Поэтому максимально можно применить автомат на 25 ампер. Хотя из соображений надежности лучше установить автомат на 20 ампер.
Таким образом рассчитываются параметры необходимого автомата для остальных сечений проводов.
Совет по автоматам для алюминиевых проводов
При использовании алюминиевых проводов можно подбирать автоматы таким же образом, только увеличивать сечение не в меньшую, а в большую сторону.
Пример: для провода из алюминия, который имеет сечение 4 кв.мм., допустимый ток такой же, как и для провода медного с сечением 2,5 кв.мм. А для такого же провода, но из алюминия, – как для 10 мм кв. медного. У 6-мм – такой же, как у 4-мм из меди. Далее – аналогично.
Виды автоматов
Выбирая автоматический выключатель, очень важно изучить все характеристики прибора. Необходимо также внимательно посчитать общую мощность всех приборов, которые предполагается подключить на каждую группу автоматов. От этих факторов будет зависеть не только скорость срабатывания выключателя, но и качество его работы.
Наиболее часто и в быту, и в производстве встречаются автоматы на 16А. Обычно их устанавливают в электрических щитах. Поэтому всегда актуален вопрос о том, сколько выдерживает автомат на 16 ампер.
Особенности выключателей
Автоматические выключатели изготовлены из материалов, которые совершенно безвредны для здоровья человека. Самозатухающий термопласт используется при изготовлении корпуса прибора. Он способен выдерживать очень высокие температуры. Его контакты сделаны из медных пластинок, посеребренных для лучшего контакта и долговечности.
В конструкции автоматического выключателя присутствует специальное тепловое реле, которое срабатывает при превышении нормы проходящего тока, и электрическая цепь размыкается, не доводя до короткого замыкания. Чем выше показатель тока, тем быстрее скорость срабатывания автомата. Счет идет на доли секунды.
Сфера использования автоматических выключателей весьма обширна и распространяется от установки их во вводных электрических щитках до щитов распределения квартир или домов. Для использования автоматических выключателей выпускаются специальные распределительные щиты с уже установленными DIN-рейками на необходимое количество автоматов. Покупателю требуется только выбрать тот, который отвечает его пожеланиям, и установить щиток в квартире или в доме.
Несмотря на всю кажущуюся простоту использования автоматических выключателей, подключение автомата 16 ампер лучше доверить специалисту.
По номинальному току автоматические выключатели различаются как по силе тока (номинал от 1А до 6300А), так и по нагрузке на цепь (220В, 380 и 400В). Кроме того, выключатели принято различать по скорости срабатывания.
