Ремонт мясорубки зелмер своими руками – Что делать если ваша мясорубка не включается – Блог о ремонте и сервисе

Что делать если ваша мясорубка не включается – Блог о ремонте и сервисе

Мясорубка zelmer 1500 не включается. Чтобы разобраться в данной проблеме, нужно разобрать нашу мясорубку. Для этого мы воспользуемся крестовой отверткой.  Сзади на корпусе есть два болта , которые внутри как бы, утоплены, мы их выкручиваем, но где-то есть еще болты, которые продолжают держать две части корпуса между собой.

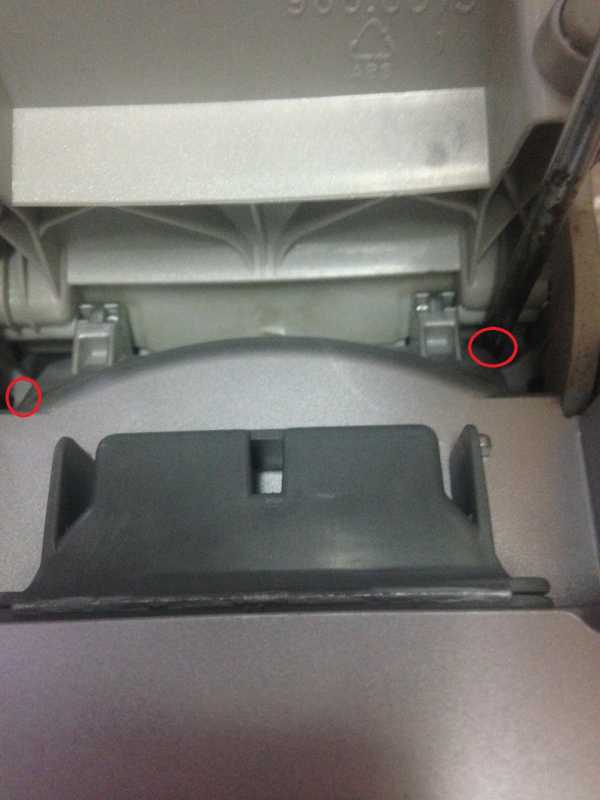

А сзади есть такая крышечка, ее нужно открыть и посмотреть там, как раз там и видим еще два болта, их мы тоже выкручиваем.

А теперь лопаткой рассоединяем две части корпуса мясорубки зелмер.

Снимаем защитную крышку, под ней находится двигатель, визуально целый он и нет запаха гари.

Но мясорубка zelmer не включается, что делать? Далее будем проверять нашу плату управления. Первым делом проверим тестером предохранитель, который видим на плате, он оказался неисправен, заменяем на новый 250 В 2,5 А, включаем мясорубку, но она по-прежнему молчит.

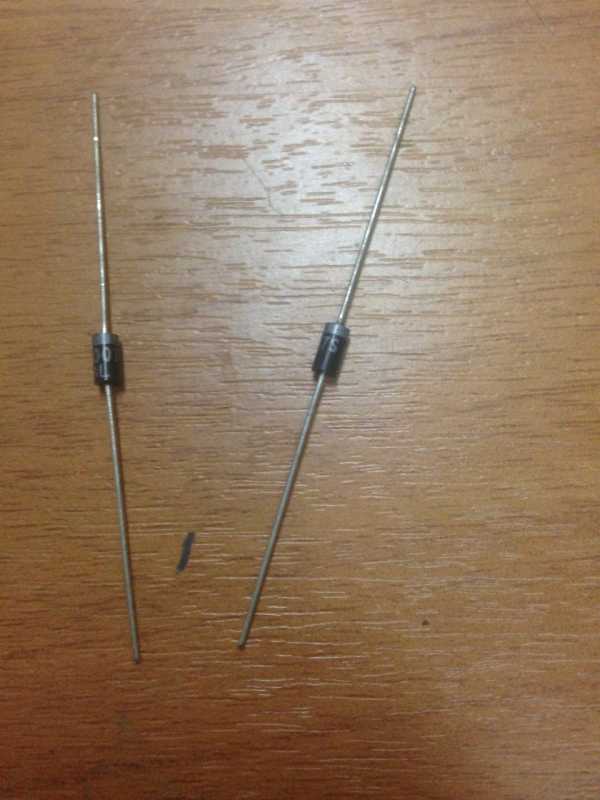

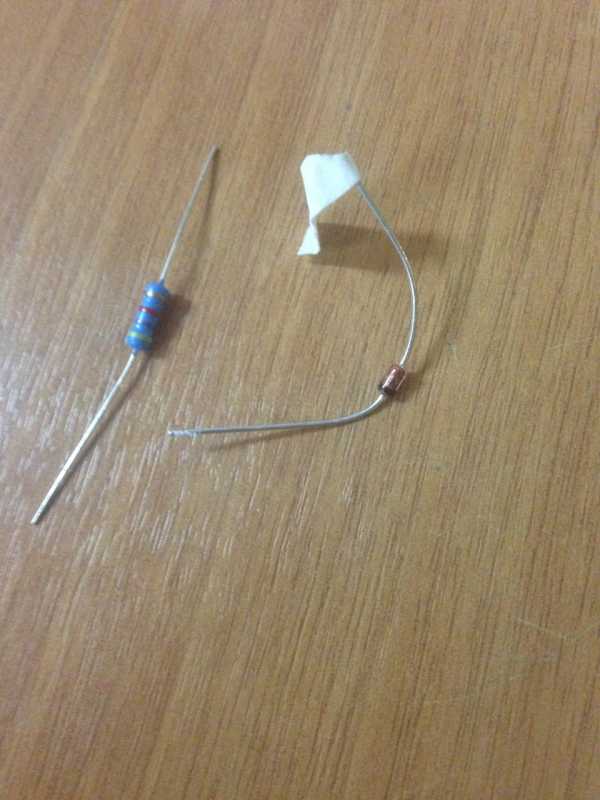

Причину нужно искать дальше, тестером будем прозванивать элементы на плате. Выявляем следующие вышедшие из строя элементы: резистор, стабилитрон и два диода.

Теперь нам нужно произвести ремонт мясорубки zelmer, а для этого нужно купить необходимые элементы в магазине радиотоваров.

После того, как все куплено, начнем выпаивать все вышедшие из строя элементы, намазав места их припоя паяльным флюсом. Потом установим уже рабочие элементы, припаяв их хорошо оловом.  Ремонт мясорубки зелмер   своими руками завершен успешно, мясорубка в рабочем состоянии. Всем удачных ремонтов.



servicehelp24.ru

Ремонт мясорубок своими руками: починка двигателя

Легко догадаться: внутри мясорубки стоит электродвигатель, дополненный схемой управления скоростью вращения. Если отбросить в сторону случаи, когда требуется заменить защитные втулку, муфту, ремонт мясорубок своими руками касается знаний теории, практики работы моторов переменного тока. В электродвигателях чаще применяются коллекторные конструкции бытовой электроникой, по промышленности доминируют асинхронные. Новички спросят, откуда взяли авторы информацию. Отвечаем: по данным сервисной службы фирмы Аристон, с 90-х годов прошлого века коллекторные двигатели вытесняют в бытовом сегменте асинхронные. Сегодня процент первых достигает 85 общего количества. На этой радужной ноте начнем рассмотрение электрических машин переменного тока и способов управления.

Двигатели переменного тока

Часто приходится слышать утверждение: коллекторные двигатели одинаково хорошо работают от переменного и постоянного тока. Скажем больше: переменный ток теряет часть мощности, проходя дроссели статора и ротора, индуктивность старается задержать частоту. 50 Гц многовато для простой проволочной катушки с лаковой изоляцией. Часто обмотки статора выводят каждую по отдельности, сколько есть. Запитать можно одну. Страдает мощность, потери уменьшаются, достигая минимальных размеров.

Как проще регулировать асинхронный двигатель. Найдены два способа, применяемые мясорубками:

• Изменение амплитуды питающего напряжения.
• Коммутация обмоток.

Понятно, первый способ требует включения в схему дополнительных элементов. Хотелось по этому поводу заметить! Довелось прочитать на форуме про отечественный регулятор скорости вращения асинхронного двигателя, будто там одни резисторы. Автор намекал на присутствие резистивного делителя напряжения. Однако! Когда активный элемент работает в линейном режиме — большинство регуляторов строится тиристорами — сопротивление далеко от бесконечности или короткого замыкания. Ставят радиаторы, оберегая полупроводниковые ключи, коснемся темы ниже. Хотим довести до внимания читателя: будут потери всегда.

Малой кровью не обойдешься. Устройство мясорубки содержит двигатель с двумя обмотками, пусковым конденсатором, ротор представлен барабаном, видим 100% асинхронный двигатель с короткозамкнутым ротором типа «беличья клетка». Встретим схему с коммутацией обмоток. Выглядит следующим образом. Одна катушка наматывается по периферии, включается через конденсатор, обеспечивая нужный сдвиг фаз. Вторая намотана под углом 45 градусов по окружности, сдвига фаз лишена. Одна поделена двумя неравноценными обмотками. Каждая может включаться по отдельности, параллельно (вместе). Дает три скорости.

Добавим теме асинхронных двигателей. Инструкция по ремонту мясорубок забудет упомянуть мелочь: внутри обмоток часто ставится термопредохранитель, рассчитанный на 135 градусов. Зарубежные элементы чаще украшает буква F, к Фаренгейту цифра имеет мало отношения. В отличие от трансформаторов Elenberg, где оплетка честно пишет: внутри термопредохранитель, асинхронные двигатели часто упоминаний лишены. Звоните обмотки: одна терпит разрыв, терпеливо ведите осмотр на предмет разных элементов, спрятанных между проволокой. Непросто бывает сделать, поверьте. Первый взгляд показывает только медь, второй — медь, третий — замечен элемент защиты.

Термопредохранитель найден, следует выпаять, прозвонить. При положительном тесте на поломку раздобудьте новый, впаяйте вместо старого. Догадываетесь, почему нельзя закоротить? Правильно! В следующий раз сгорит не термопредохранитель — асинхронный двигатель, хлопот прибавится. Похожие радиоэлементы стоят во многих изделиях, специальных требований нет. Наверняка найдется на барахолке подходящий экземпляр. Самостоятельно мастерить поостерегитесь. Как дело обстоит с регуляцией оборотов асинхронных двигателей. Годится метод деления напряжения тиристором, на практике применяется отсечка тока.

Прощай, мясорубка!

Опишем процесс:

1. Напряжение питания подается, минуя щетки последовательно на ротор и статор. Направление движения вала определяется направлением обмоток.
2. Ток проходит через тиристорный ключ, управляемый суммой напряжений.

Источник формирования сигнала коммутации предопределяет сложность схемы. Коллекторные двигатели искрят. При переключении секций возникает противо-ЭДС. Направлена противоположно относительно питания. Применяют обратную связь. Через конденсатор, диод противо-ЭДС складывается на управляющем электроде тиристора. Больше амплитуда, меньше открыт шлюз. Мотор стартует, либо нагрузка возрастает — обороты снижаются. Амплитуда само-ЭДС становится меньше, ток ключа увеличивается, двигатель опять выходит на режим. Нет нужды говорить, как важно сохранить постоянство оборотов, схемы решают названную проблему. Понятно, на ключе теряется часть мощности, неизбежная оплата стабильности. Через переменный резистор можно отдельно регулировать скорость. Кто интересуется — неплохие варианты найдете здесь k88882.narod.ru/dom007.html.

Чиним двигатели переменного тока

Мясорубка вскрыта, начинаем осматривать двигатель. Необходимо померить резистивное входное сопротивление. Если в схеме виднеется конденсатор, определим как обрыв, неверно истолковывают, считая поломкой. Чтобы самостоятельно починить мясорубку, уточните предлагаемый тип двигателя. Традиционно коллекторный, легко узнать, благодаря характерному барабану, разбитому сегментами, прилегают диаметрально две графитовые щетки. У асинхронных двигателей продают варианты с короткозамкнутым, фазным ротором. В первом случае вращающаяся часть лишена электрического контакта со статором, источником питания, во втором — наличествует пара колец снабжения током обмоток ротора.

Отличие асинхронного двигателя с фазным ротором — валу лишен сегментированного барабана, пара щеток отсутствует. Ремонт электрических мясорубок проводится согласно типу двигателей. У асинхронного звонится вход в любом случае. Коллекторному движку недостаточно.

Прозвоним секцию, вращаем вал, измеряя сопротивление каждого шага. Значения должны быть равными. Процесс прекращается — завершен оборот. У коллекторных двигателей часто статор сделан на одной катушке. Соединена магнитопроводом с ротором, представлена сердечником с витками проволоки. Ремонт мясорубок своими руками будет халявой. Даже если проволока погорела по центру, всегда купите в магазине моток новой с лаковой изоляцией, намотаете собственноручно нужный объем.

Пользуются устройством, сформированным двумя парами стоек, установленными визави на длинной доске. На каждой вращающаяся ось. Одна вмещает новую катушку, вторая — моток проволоки. Здесь же смотаете старый дроссель локализовать обрыв, сколько витков мотать, какова длина проволоки. Большинство людей пользуется ручкой, наподобие старенькой шарманки, допускается применять привод шуруповерта, дрели. Скорость определяйте, чтобы было удобно плотно укладывать витки. Челноком вторая рука направляет проволоку из стороны в сторону, от края до края катушки. В заключение прозвоним катушку, измерим электрическое сопротивление.

Ремонт асинхронных двигателей определен конструкцией. Статор поддается ремонту. Конфигурация обмоток ротора сложновата (если имеются). Однако если сил невпроворот, время, желания заниматься — остановить мастера невозможно. Пусть потрачены будут сутки, двигатель снова работает в составе мясорубки.

1. Направление намотки.
2. Количество витков.
3. Расположение выводов.

Три кита помогут правильно расположить проволоку, объединить с соседними катушками допускается, заручившись помощью пайки, наложением в месте электрического соединения изоляции. Основные причины поломок мясорубок становятся следствиями неправильной эксплуатации. Чаще наблюдается два грубейших нарушения со стороны пользователей бытовых приборов:

1. Превышение допустимого времени непрерывной работы, занижение продолжительности отдыха. Параметры не рекламируются производителями, далеко не все мясорубки содержать защиту против перегрева. Пользователи лишены информации об особенностях. Хозяйки теряют блендеры. Мотор легко ломается.
2. Второй оплошностью является попадание твердых костей под шнек. Ремонт мясорубки Zelmer заключается в замене защитной муфты. Иной раз придется докупить комплект запчастей.

Горят конденсаторы, вздуваются (электролитические на фильтрах). Звоните, проводите визуальную проверку: один бок выпирает. Торец продавлен крестовидным углублением. Выгибается наружу. Сгорел конденсатор — считайте благоприятным исходом. Всем удачного ремонта!

vashtehnik.ru

Ремонт электрической мясорубки своими руками

 Электрическая мясорубка зелмер конечно же является более удобной в нашем бытовом применении по сравнению с простой механической мясорубкой.

Электрическую схему мясорубки можно отнести к более простым схемам.

 электрическая мясорубка зелмер

Как и для каждой бытовой техники, для мясорубки свойственны свои причины возникновения неисправностей:

• несвоевременный уход;
• скачок напряжения;
• механическое повреждение

и другие причины.  К несвоевременному уходу что можно отнести? — допустим плохая заточка режущей кромки ножей.  В этом примере, как на  электродвигатель мясорубки так и на электрическую цепь мясорубки создается нагрузка, при которой может произойти неисправность как самого электродвигателя так и конденсатора состоящего в электрической цепи мясорубки.

Всех причин сразу  не назовешь.   Допустим приобрели мясорубку в зимнее время, принесли домой и сразу подключили ее.   В теплом помещении создался конденсат на обмотках статора, — Вы ее подключили и тут же сразу сгорел электродвигатель мясорубки.  На правильное пользование бытовой техникой  как бы тоже надо обращать свое внимание.

Механическая часть электрической мясорубки

Механическая часть электрической мясорубки представлена на рис.1.

рис.1

Каких либо разъяснений по этой части в общем то и не требуется.  Своевременно нужно следить за режущей частью ножа, так же следить за решеткой, чтобы она не забивалась \сухожилиями от мяса\.

На фотоснимке изображен электродвигатель мясорубки зелмер, — с редуктором.

В данном агрегате причиной неисправности может стать как неисправность самого электродвигателя так и износ зубчатой передачи шестеренок.

Электрическая схема мясорубки

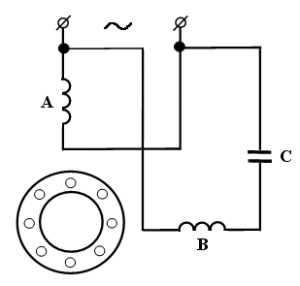

Рассмотрим электрическую схему мясорубки \ зелмер\ без дополнительных элементов \рис.2\,   пояснение в этой теме будет дано основным причинам неисправностей электрической мясорубки, таким как:

• электродвигатель;
• конденсатор.

рис.2

Две обмотки статора электродвигателя смещены относительно друг друга на девяносто градусов.   Ток в обмотке \В\ по фазе отличается от тока обмотки \А\, за счет данной разницы обеспечивается первоначальный запуск ротора.

Разница в токах двух обмоток статора создается конденсатором, а именно, значение тока для обмотки \В\ будет больше по сравнению с обмоткой \А\.   То есть конденсатор в электрической цепи здесь и служит для обеспечения первоначального  разгона ротора.

Электродвигатель мясорубки — асинхронный, скорость ротора которого отстает от скорости вращения магнитного поля статора.

Неисправности электрической мясорубки

Рассмотрим некоторые причины неисправности электрической мясорубки.  К примеру,  проведенной Вами диагностикой была установлена неисправность конденсатора.  Как правильно подобрать конденсатор?

Допуск в отклонениях емкости конденсатора важного значения не имеет, так как отклонения в конденсаторах незначительные.  Важными характеристиками, является сама емкость конденсатора и номинальное значение напряжения конденсатора.

Следующая причина неисправности — сгорел электродвигатель.    При такой неисправности проще заменить сам электродвигатель, — если же сама стоимость более приемлема для приобретения.

Подобные детали приобретаются в магазине отдела  радиотоваров.    Если в продаже не имеется необходимый Вам конденсатор, емкость необходимого Вам конденсатора можно подобрать из двух отдельных емкостей допустим двух конденсаторов.   В этом примере, для увеличения общей емкости, — два конденсатора соединяются между собой параллельно.

К незначительным причинам неисправностей можно отнести:

• разрыв провода сетевого кабеля у основания штепсельной вилки;
• разрыв провода сетевого кабеля по его длине

и тому подобное.

Общую диагностику всех соединений можно провести — пробником.  Диагностика электродвигателя проводится прибором Омметр либо прибором  Мультиметр, предварительно выставленным для измерения сопротивления обмоток статора электродвигателя.

zapiski-elektrika.ru

Електросхема мясорубка zelmer ремонт своїми руками

Як зменшити шум, гул м’ясорубки. Ремонт електром’ясорубки. Нутрощі електром’ясорубки.

1 рік тому

22 915 переглядів

У цьому відео я розповім як зменшити шум, гул м’ясорубки. А так само побачите розбирання і нутрощі электромя…

Своїми руками. Ремонт м’ясорубки Kenwood MG450. Заміна шестерні

11 місяців тому

6 276 переглядів

Показаний процес заміни великий шестерні м’ясорубки Kenwood MG450. Де я купував шестірню http://ali.pub/2pfyi (Ali).

Ремонт електро м’ясорубки

1 рік тому

6 090 переглядів

Ремонт електром’ясорубки,спроба відновити поламану шестерню.

ремонт електром’ясорубки частина1

2 рокі тому

28 045 переглядів

ОПТОВИЙ ІНТЕРНЕТ МАГАЗИН :http://ali.pub/c8uks ШКОЛА ВІДДАЛЕНОЇ РОБОТИ:http://bit.ly/2j0ZvYe ПАРТНЕРСЬКА …

Ремонт м’ясорубок своїми руками

1 рік тому

3 001 перегляд

Підписуйтесь на нашу групу Вконтакті — http://vk.com/chipidip і Facebook — https://www.facebook.com/chipidip * Як …

Плавний пуск електроінструменту. Схема пристрою

4 роки тому

181 982 перегляди

В електром’ясорубці прокручувався шнек, приступив до ремонту.. Мій канал …

Ремонт м’ясорубки

4 місяці тому

851 перегляд

замовити запачасти можна на сайті http://Lafa.pl.ua.

ремонт м’ясорубки zelmer

1 рік тому

2 288 переглядів

На відео хронологія розбирання та відновлення працездатності м’ясорубки ZELMER 986.86.

Ремонт М’ясорубки ZELMER 986.86

2 рокі тому

4 403 перегляди

Ремонт м’ясорубки Gorenje.Залипають кнопки управління. Розбирання, чистка, електро пристрій.

РЕМОНТ М’ЯСОРУБКИ!

1 рік тому

1 929 переглядів

як показав розбирається м’ясорубка її пристрій і можливий варіант ремонту.

samostiyno.in.ua

Как вставить нож в электромясорубку Зелмер?

В мясорубках Zelmer есть 2 вида ножей. Одни ножи односторонние (режущие кромки расположены только с одной стороны), другие – двусторонние (у них лезвия с обеих сторон).

Скажем сразу, если в вашей мясорубке ножи двухсторонние Zelmer, то можете дочитать это предложение и нажать на крестик в правом верхнем углу. Вряд ли вы когда-нибудь заморачивались по поводу того, как правильно вставлять нож в мясорубку Zelmer. Такой аксессуар можно сажать на шнек как угодно.

Если в машинке расположен односторонний нож Zelmer, то могут возникнуть некоторые сложности в его установке.

Правила установки ножа в мясорубку Zelmer

1. Засовываем шнек в рабочую камеру.
2. Сажаем нож на торчащий из корпуса стержень шнека. Осмотрите нож: с одной стороны он выпуклый, и на его крыле стоит цифра 5 или 8, с другой – плоский с острыми режущими кромками. Цифра должна смотреть вглубь мясорубки, а лезвия – соприкасаться с решеткой.
3. Устанавливаем решетку.
4. Фиксируем элементы гайкой.

Теперь фарш будет получаться идеальным. Но если вы все сделали верно, а мясорубка все равно «жует» мясо, значит, вам нужно заточить нож или купить новый.

Выбрать ножи можно в разделе запчасти для мясорубки Зелмер. На сайте представлены оригинальные экземпляры и их китайские аналоги.
