Реле холодильника стинол – электрическая схема холодильника стинол 104, принципиальная схема стинол 104, принципиальная электрическая схема холодильника стинол 104, электросхема холодильника стинол 104

Наиболее частые причины поломок

Для того, чтобы понять, почему пускозащитное реле вышло из строя, необходимо знать к какой разновидности оно относится. Поэтому следует ознакомиться со схемой. Если реле полупроводниковое, то проблема может быть в таблетке (происходит обрыв цикла при запуске компрессора) или той части механизма, что отвечает за защиту от перегрева (определение невозможно без использования тестера).

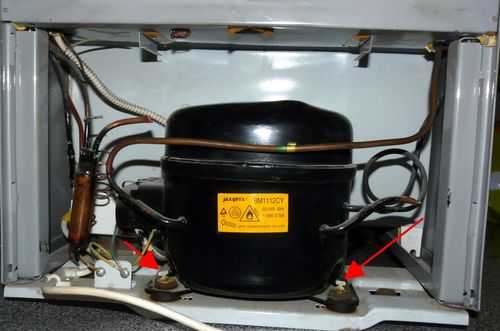

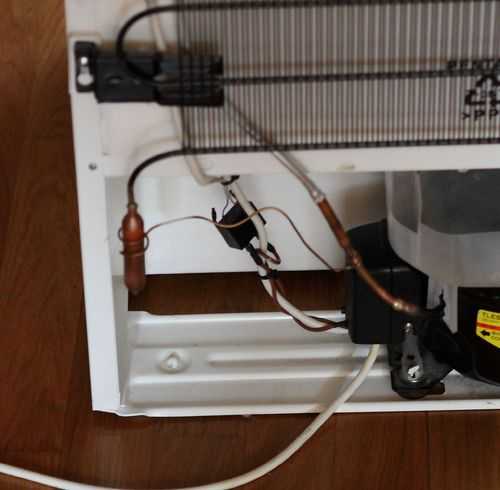

Мотор-компрессор в холодильнике

Пускозащитное реле, относящееся к катушечному типу, часто страдает от обрыва соленоида (проверяется тестером), неполадок в защитном механизме и проблем с пусковым толкателем (холодильник попросту не включается).

Выявление неполадок в пускозащитном реле

Диагностика проводится следующим образом:

1. Проверяем контакты. Причина «недомогания» холодильника может быть вызвана их загрязненностью или процессом окисления. Избавиться от данных симптомов поможет наждачная бумага.
2. Осматриваем шток. Для этого необходимо поднять пластинку, на которой расположены контакты. Чтобы деталь успевала за определенный период времени ее нужно обработать антикоррозионным составом. Он уничтожит загрязнения и ржавчину, что позволит штоку двигаться плавно и с необходимой скоростью.
3. Проверить вспомогательную обмотку компрессора.  Пускозащитное реле снимается, а контакты электродвигателя тестируют парами.

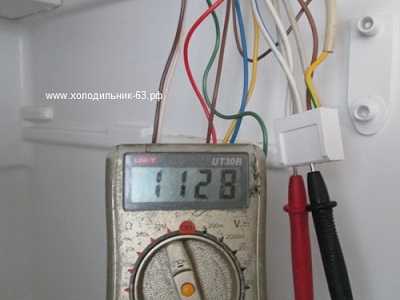

4. Анализируем состояние реле в целом. Сделать это реально, используя тестер. Если даже в этом случае нарушения найдены не будут, то скорее всего холодильник перестал работать из-за термостата.

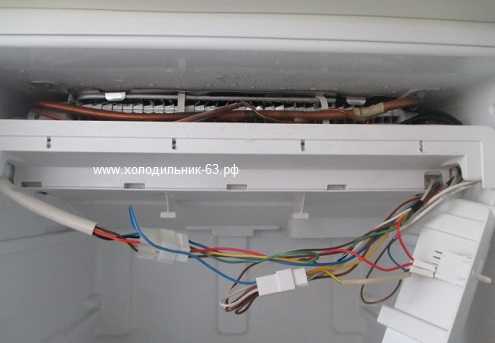

Существует простой способ определения области поражения. В тот момент, когда агрегат перешел в стадию покоя его следует отключить от сети. Далее необходимо поработать с температурным реле, его контакты нужно разъединить посредством перемычки. После надо включить холодильник. Если он функционирует, проблема локализуется в температурном датчике, а если нет, то в пускозащитном реле.

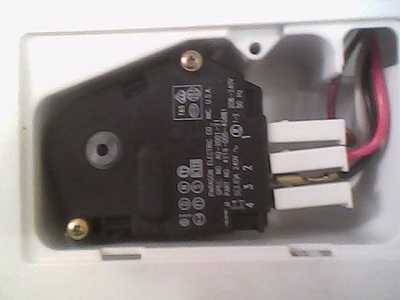

Пусковое реле в холодильнике

Замена этой детали в полном объеме требуется не всегда. Иногда достаточно очистить поверхность ее составляющих от пыли и коррозии, в крайнем случае можно использовать наждачную бумагу. Если после холодильник не заработает, то придется покупать новое пускозащитное реле. При наличии на корпусе реле и гнездах, через которые проводится ток, следов подгорания замена пускозащитного механизма – единственный выход из ситуации. Далее все будет зависеть только от правильного выбора и грамотной установки сменной детали от Danfoss.

Демонтаж пускозащитного реле

Этот процесс начинается с отключения холодильника Стинол (Бирюса, Атлант, Индезит) от сети. В противном случае существует риск получить удар током. Профессионалы советуют перед началом работ отметить провода и места их присоединения одинаковыми метками. Это поможет не запутаться при сборке.

Пусковое реле

Далее необходимо следовать инструкции:

1. Контакты пускозащитного реле холодильника Атлант (Стинол 101) освобождаются от проводов (их концы нужно аккуратно отсоединить).
2. Отделяется скоба, посредством которой происходит крепление реле к компрессору.
3. Изношенный механизм извлекается плавными движениями.
4. На его место устанавливается новое пускозащитное реле от Danfoss или другой фирмы.
5. Вновь крепится скоба, и выводные провода возвращаются к обозначенным клеммам.

Во время демонтажа холодильника Стинол 101 необходимо руководствоваться схемой. Все описанные этапы изображены на фото.

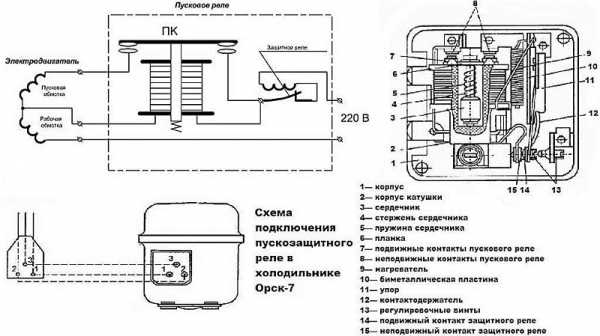

Схема подключения реле

Самостоятельная починка пускозащитного реле

Устранить нарушения в работе холодильника несложно, если имеются соответствующие навыки и понятие о том, как работает агрегат. Но непосредственно ремонт – это последний пункт плана. Ему должна предшествовать точная диагностика проблемы и подбор пускозащитного реле, подходящего по всем параметрам.

Сложность в том, что сегодня на рынке бытовой техники присутствует множество моделей. Конструкция каждой из них имеет свои особенности, это обусловлено повышенной функциональностью, которая порой отрицательно влияет на производительность и долговечность.

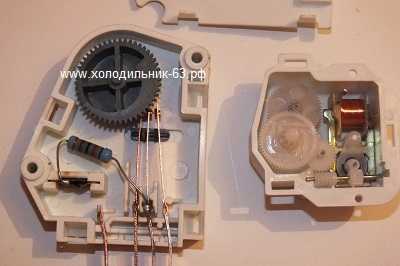

Починка пускового реле

А детали, в частности, пускозащитное реле компрессора, не универсальны. Найти элемент, полностью соответствующий вашему холодильнику Атлант, трудно, если ни разу не сталкивался с ремонтом подобных агрегатов или не разбираешься в их устройстве.

Если будет допущена хоть одна неточность, то шансы на успешное завершение ремонта не очень велики. Результат может быть даже плачевным, ведь холодильник из-за неправильно проведенной установки (даже если она идет по схеме) часто выходит из эксплуатации навсегда.

Поэтому не стоит рисковать. Экономия на услугах мастера не перекроет стоимости нового холодильника. Профессионал же без проблем и за приемлемую плату починит данный бытовой прибор, и он прослужит еще долгие годы.
