Неисправность холодильника Норд – основные поломки и их устранение
Один из старейших заводов по производству холодильников на постсоветском пространстве расположен в Донецке. Полное собственное производство, включая компрессоры, не гарантирует высокого качества сборки. Неисправности холодильников Норд выявляются часто. Но разветвленная служба сервиса находит способы устранения проблем, или оперативно меняет изделие. Гарантия на продукцию 2 года, низкая цена обеспечивают сбыт.
Неисправности холодильника Норд и способы их устранения
Холодильники Норд собираются на компрессорах, разработанных итальянцами. Мотор малошумный и надежный. Однако специфический контур испарителя морозильника – проблемный узел. Если морозильник большой, лед намерзает часто, трубки уязвимы.
В плюсовой камере используют капельную разморозку – часто возникают проблемы с засорением сливного отверстия и образованием лишней сырости. Большинство холодильников Норд выпускается с электромеханическими терморегуляторами и ручным управлением.
В результате, холодильники не реагируют на перепады напряжения, что часто случается на дачах и в сельской местности. Необходимо помнить, климатический класс прибора N, он отказывается работать при температуре окружающей среды ниже +16 градусов.
К основным неисправностям относят:
- аппарат не поддерживает заданную температуру в камерах;
- нет внутреннего освещения;
- в холодильнике на «плачущей» стенке образуется ледяная шуба;
- в холодной камере и на полу под аппаратом собирается вода.
Некоторые причины можно устранить самостоятельно, другие по силам только специалистам.
Неисправности у двухкамерного холодильника Норд
Двухдверный холодильник Норд с одним компрессором может быть укомплектован верхней или нижней морозильной камерой. При этом в морозильнике трубки находятся под полочками или вмонтированы по специальной технологии в двойной алюминиевый короб. Соединение трубок из алюминия с медным контуром ведется по специальной технологии. Это самое уязвимое место для появления микротрещин и выхода хладагента.
Если в камере нет освещения, нужно проверить, подается ли питание. Причиной может стать перегоревшая лампочка накаливания на 15 В, или неисправная кнопка включения, которую можно заменить самостоятельно.
Скапливается вода на дне – засорилось дренажное отверстие. Туда могли попасть листочки зелени, кусочки пленки, бумаги. Необходимо обесточить холодильник, развернуть удобно и промыть горячей водой, прочистить ершиком сливное отверстие.
Если холодильник стал шуметь громко, с дребезжанием и постукиванием, это вестник аварии. В первую очередь следует проверить, правильно ли он установлен, не подломилась ли ножка. Потом посмотреть, как работает компрессор. Мотор-компрессор установлен на пружинных подвесках, сломается винт – будет вибрация и шум. Нужно вызывать мастера.
Снежные наросты? Проверьте, насколько плотно закрывается дверь камеры. Может, перегрузили ящик, есть щель, и тянет в камеру воздух их комнаты. Убедитесь, что резиновое уплотнение не порвалось, дверь прилегает к проему плотно, навешана правильно, без перекоса.
Обратите внимание, как часто включается и подолгу ли, работает компрессор. Если режим изменился, нужно искать причины. Возможно, потребуется установить более щадящий температурный режим, чтобы компрессор справлялся.
Холодильник Норд двухкамерный не холодит – какие неисправности?
Самой большой проблемой станет, если в двухкамерном холодильнике в плюсовой камере тепло, а в холодильнике тают продукты глубокой заморозки. Причин, по которым потекли обе камеры холодильник несколько. В первую очередь нужно проверить, есть ли питание, горит ли индикация на панели. Обе камеры не работают, если сломался компрессор, забилась трубка-капилляр, произошла полная утечка фреона. Здесь поможет мастер.
Чаще бывает, не набирает холод плюсовая камера. Причины:
- неисправен терморегулятор;
- недостаточное количество изобутана;
- в камеру поступает воздух из комнаты через перекошенную дверь или порванное уплотнение;
- обрыв в линии управления.
В морозильнике также есть датчик температуры, он может выйти из строя и сигнализировать неправильно. При обнаружении неисправности в узле, потребуется его замена. Обмерзание минусовой камеры сопровождается потерей температуры. Трубки, обросшие льдом, не могут отдавать холод в камеру. Зачастую виновата разгерметизация корпуса.
Если в морозильнике продукты сохраняются, а в холодильнике портятся необходимо проверить работу компрессора и охладительного контура. Возможно, недостаточно компрессии, или требуется добавить хладагента.
Неисправности холодильника ДХ 271 020
Модель представляет двухкамерный холодильник с верхним расположением морозильной камеры. Шкаф с отдельной дверью объемом 46 л. морозит до -180 С. В холодильной камере капельное удаление конденсата и антибактериальное покрытие. Управление механическое, энергоэффективность прибора класса А.
Регулирование температуры в обеих камерах происходит одновременно, термостатом, расположенным в холодильнике. Если холод не вырабатывается, в первую очередь это заметно в большой камере. В морозильнике автономный режим сохраняется до 15 часов. Но продукты могут и перемерзать, если компрессор работает, не останавливаясь.

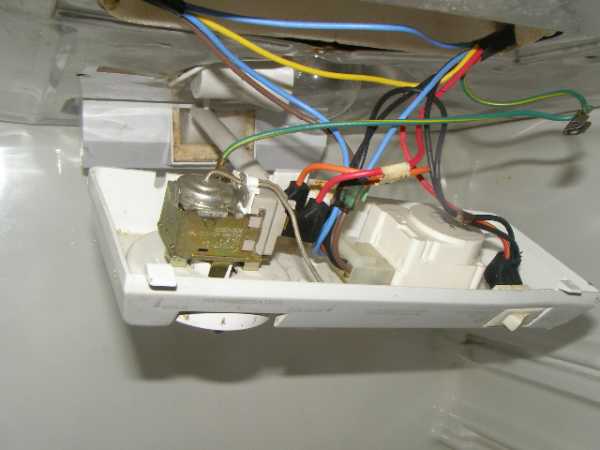

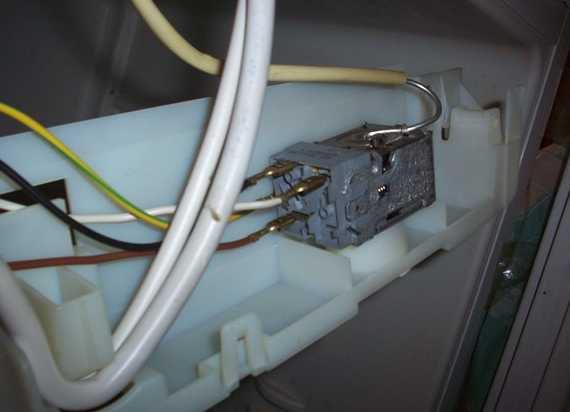

Обнаружили, температура не правильная, необходимо проверить исправность термостата. Следует поставить ручку в нулевое положении, при этом последует щелчок. Нет звука – реле не работает. Если после выключения реле, компрессор продолжает гудеть – второй признак неисправного реле.
Возможно, компрессор включается на несколько секунд и выключается с щелканьем. Нужен мастер. Неисправен компрессор. или пусковое реле. Если компрессор работает, а конденсатор холодный – это признак отсутствия фреона. Если одно колено конденсатора нагрето – признак забитого капиллярного провода. Точную диагностику проведет мастер.
Видео

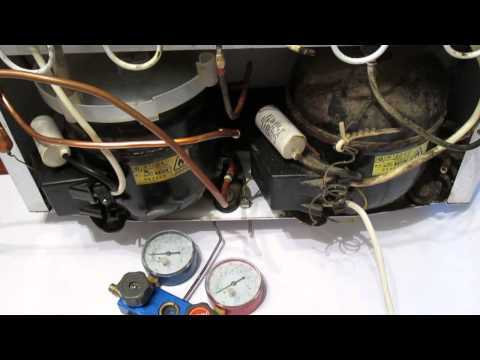

Предлагаем посмотреть наглядно, какие бывают неисправности холодильника Норд и их устранение. Мастер ищет утечку и дает холодильнику вторую жизнь.
crio.pro
Электрические схемы холодильников Норд
Электросхема холодильников Nord с открытым испарителем отличается от схем холодильников с запененным испарителем ХК наличием электрического нагревателя контура и нагревателя оттайки.
Схема холодильника ДХ-214, ДХ-233
На схеме холодильника Nord:
L,N – сеть;
EL – лампа освещения ХК;
SQ – выключатель освещения;
EK1 – нагреватель поперечины;
EK2 – нагреватель оттайки;
SK – терморегулятор;
М – мотор-компрессор;
К – реле пускозащитное.
Принцип работы холодильника с электрическим нагревателем поперечины и оттайки:
При включении холодильника в электросеть через нормально замкнутые контакты терморегулятора SК на компрессор подается напряжение и холодильник начинает работать. Лампа освещения холодильной камеры EL включается выключателем SQ при открывании двери. Пускозащитное реле К отключает компресор при его перегрузке или неисправности. При охлаждении испарителя до заданной температуры нормально замкнутые контакты датчика-реле температуры SK размыкаются и отключают компрессор. Оттаивание холодильной камеры происходит во время нерабочей части циклакомпрессора – при разомкнутых контактах термореле включается нагреватель оттайки EK2 испарителя ХК. Нагреватель поперечины EK1 работает постоянно для предотвращения образования влаги на поперечине между камерами.
Схема холодильника с запененным испарителем

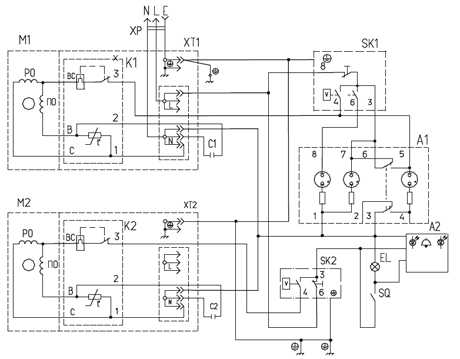

Схема двухкомпрессорного холодильника Nord ДХМ-180-7, -181-7, -182-7, -183-7, -184-7, -185-7
На электросхеме:
А 1 – блок сигнализации и управления;
А 2 – блок сигнализации или речевой сигнализатор;
EL – лампа накаливания;
K1, К2 – реле пускозащитное;
М1, М2- компрессор;
SK1 – терморегулятор МК;
SK2 – терморегулятор ХК;
SQ – выключатель освещения;
XР – шнур сетевой;
С – конденсатор;
L – фаза;
N – ноль;
Е – заземление.
Схема однокомпрессорного холодильника Nord ДХМ-101H-7, ДХМ-105H-7 с системой NoFrost
Обозначения на схеме:
- А – блок сигнализации;
- EL – лампа накаливания;
- С – конденсатор;
- K – реле пускозащитное;
- М1 – компрессор;
М2 – вентилятор; - SK1 – датчик-реле температуры ХК;
SK2 – датчик-реле температуры ТАБ; - SQ1 – выключатель освещения ХК;
SQ2 – выключатель вентилятора МК; - XP – шнур сетевой;
- Т – таймер;
- ЕК1 – нагреватель поддона;
ЕК2 – нагреватель испарителя.
www.remkomplex.ru
Ответы@Mail.Ru: На холодильнике Норд сгорело реле – ПЗР -0.9А его сняли, и не запомнили какой провод куда подключается, на B – C
не имеет значения
Кампрессор наелся
Мастера вызвать какраз вариант. Причина может быть не в реле, а в компрессоре. При неправильном подключении проводов к реле, оно не может сгореть.
Да все они приблизительно одинаковы. Есть на 5 контактов, но он по схеме проходной и ненужный. У тебя 3. На левый верхний подаётся напряжение, которое через средний правый идёт на рабочую обмотку движка через тОковое реле. Как только вилку включил, или терморегулятор сработал, сразу относительно общего на обоих обмотках напряжение. В тот же момент, через секунду ток основной обмотки порвёт цепь пусковой, но этой секунды достаточно для пуска. А дальше, пока работает, будет удерживать её отключённой. Все остальное, термозащита, на случай если движок вовсе не пуститься. Большой ток разогреет её, пластины отключается. Остынут – всё заново, до полной истерики хозяев и прихода мастеа <img src=”//otvet.imgsmail.ru/download/6d45efed9e1d2dec231af99c8b310b24_h-63.jpg” data-big=”1″ data-lsrc=”//content-17.foto.my.mail.ru/list/strong.arkasha/_mobile/p-63.jpg”>

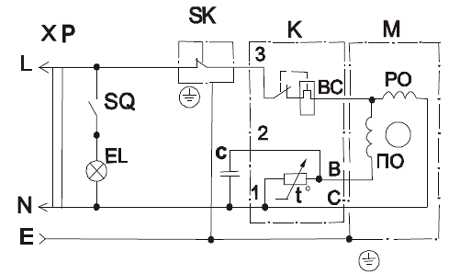

Придётся измерять омметром. Прилагаю схему включения ПЗР от Норд и ссылки, которые вам могут помочь. electrik.info/main/master/597-kak-opredelit-rabochuyu-i-puskovuyu-obmotki-u-odnofaznogo-dvigatelya.html <a rel=”nofollow” href=”http://forum220.ru/connect-single-phase-ind-motor.php” target=”_blank”>http://forum220.ru/connect-single-phase-ind-motor.php</a> Если будет нужно, задавайте вопросы, буду отвечать. перед electrik.info/main добавьте www. <img src=”//otvet.imgsmail.ru/download/875a8375f91de049494d6073098e8a2f_f21fff54df85ffc9b1bf45ae3b054262.gif” data-big=”1″ data-lsrc=”//otvet.imgsmail.ru/download/u_16055c1d4f36c63397c91ec55eafdd36_120x120.gif”>
