терморегулятор К59 P3134


Терморегуляторы Ranco К59 предназначены для использования в холодильниках, оборудованных плачущим испарителем.
Т вкл +3,5°С постоянная, Т выкл -22,5°С при максимальном холоде, Т выкл -10°С при минимальном холоде. Длина капилляра 0,9 м.
Терморегулятор косвенного метода регулирования температуры.

Признаки дефекта терморегулятора : холодильный прибор не работает, компрессор не запускается, при повороте ручки терморегулятора в по часовой стрелке ситуация не меняется или при установке терморегулятора в режим наибольшего охлаждения компрессор работает с малым коэффициентом рабочего времени , температура в холодильнике повышена. В холодильнике при этом горит лампа освещения холодильного отделения.

Терморегулятор предназначен для отключения компрессора холодильного прибора при достижении заданной температуры. Сильфон терморегулятора и капилляр заполнены фреоном, при понижении температуры, давление в сильфоне падает, он сжимается и размыкаются контакты «3» – «4» – через которые запитан м \ компрессор. Если присутствует дефект – утечка фреона из сильфона терморегулятора эффект будет тот же – холодильник отключится только теперь навсегда, тоже произойдет при дефекте контактной группы терморегулятора.

Дефекты терморегулятора

1. Утечка фреона из сильфона терморегулятора, возникает, как правило,  в следствии коррозии капилляра    терморегулятора в месте крепления к испарителю. При этом давление в сильфоне падает,  размыкаются контакты «3» – «4» через которые запитан мотор-компрессор. Холодильник не включается. При неполной утечке фреона (встречается крайне редко) холодильник работает с малым коэффициентом рабочего времени, температура в холодильнике повышена.

2.  Дефект контактной группы терморегулятора. Нет цепи между контактами  «3» – «4», холодильник не включается.

a) холодильник отключается преждевременно, не набрав заданной температуры, холодильник работает с малым коэффициентом рабочего времени, температура в холодильнике повышена.

б) холодильник работает с увеличенным коэффициентом рабочего времени, или совсем перестает отключаться, температура в холодильнике ниже нормативной, на “плачущем” испарителе нарастает толстый слой инея или намерзает лед, контур покрова при этом имеет форму прямоугольника повторяя геометрию испарителя, равномерно распределяясь по всей его площади, в отличии от намерзания при утечке фреона, когда намерзание идет только на той площади испарителя, где  происходит кипение остатка фреона
наростание “шубы” будет происходить и при плохом контакте капилляра терморегулятора с испарителем  (в современных холодильниках испаритель интегрирован в заднюю стенку холодильной камеры и составляет с ней единое целое. То есть, охлаждающим элементом в холодильных камерах является пластиковая поверхность стенки камеры). или дефектом крепления капилляра к испарителю как правило в следствии коррозии крепежных винтов, крепление отходит от испарителя.

контакт “ 3 ”- контакт “ 4 ”:

при t > t замыкания ……………………………………..  менее 0.1 Ом

при t < t размыкания……………………………………   более 8 МОм

контакт “ 3 ”- контакт “ 6 ”:

ручка в положении “0……………………………………более 8 МОм

ручка в положении “1-5”……………………………….менее  0.1 Ом

контакт “ 3 , 4, 6 ”- контакт заземления ……….. более 8 МОм

с целью расширения диапазона регулировки температуры в холодильной камере допускается регулировка терморегулятора путем поворота тарировочного винта  допустимая регулировка 1 оборот (360 гр)

Терморегуляторы



1  2  3  4  5  6  7  8  9  10

www.xn—63-mdduaoecugb2g2e.xn--p1ai

терморегулятор холодильника, устройство, конструкция, работа, принцип, сильфон, регулировка, настройка, тарировка, замена, аналог, подбор

  • Home
  • устройство терморегулятора

устройство терморегулятора

Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора (в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках). При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура в холодильнике будет несколько колебаться, что в определенной мере зависит от чувствительности терморегулятора.

По принципу действия терморегуляторы бытовых холодильников относятся к приборам манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время в отдельных моделях холодильников зарубежного производства применяют электронные терморегуляторы).

Терморегулятор бытового холодильника представляет собой рычажный механизм с силовым рычагом и контактной системой,  в электрическую цепь холодильника. На силовой рычаг воздействует упругий элемент (сильфон) термочувствительной системы и основная пружина, регулируемая винтом. Электроизоляционная прокладка изолирует электрическую цепь прибора от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента – сильфона (металлический баллон с гофрированными стенками) или мембраны с припаянной к ним трубкой. Система наполнена небольшим количеством фреона или хлорметила и тщательно герметизирована.

В рабочих условиях фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры. Жидкая фаза фреона находится в конечной части трубки. Эта часть трубки, особенно в месте раздела жидкости и пара фреона, реагирует на изменение температуры, и ее помещают контролируемую среду охлаждаемого объекта.

Работа терморегулятора.

При понижении температуры трубки понизится  давление насыщенных паров  в термосистеме. Под воздействием основной пружины гофры сильфона будут сжиматься и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенных паров соответственно возрастет. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся.

Из этого следует, что задаваемая температура, при которой будут размыкаться контакты, зависит от усилия пружины. Так, при меньшем усилии основной пружины контакты будут размыкаться при соответственно меньшем давлении паров в термочувствительной системе и, следовательно,  при более низкой температуре.

Наоборот, для получения более высокой температуры, усилие пружины должно быть большим. В этом случае пружина должна преодолеть относительно большее сопротивление сильфона, так как при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, для изменения задаваемой температуры, необходимо изменять усилие основной пружины. Практически это осуществляют ручкой терморегулятора, при повороте которой изменяется натяжение пружины.

Основные элементы терморегулятора.

В бытовых холодильниках применяют терморегуляторы различных конструкций, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.

Узел резкого размыкания контактов предохраняет контакты терморегулятора от обгорания при размыканиях. В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина. При таком расположении подвижного контакта неизбежно сильное обгорание контактов и быстрый выход их из строя. Объясняется это тем, что разрыв электроцепи  при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и,  соответственно, давления паров фреона в термочувствительной системе. Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. В этом случае подвижный контакт расположен на другом рычаге (пластинке), соединенным с силовым рычагом специальной перекидной пружиной. При поворотах силового рычага до определенных положений рычаг с контактом будет оставаться неподвижным, а затем перекидная пружина резко изменит его положение и контакты резко разомкнутся (или замкнутся).

Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины. В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт  (валик)  вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.

Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.

Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно. В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки,  внутренним диаметром.

Узел настройки дифференциала служит для регулирования величины дифференциала. Дифференциалом терморегулятора называют разность между температурой размыкания и замыкания контактов (при определенном натяжении основной пружины). Чем меньше величина дифференциала прибора, тем более в узких пределах будет поддерживаться заданная температура. В терморегуляторах бытовых холодильников этот узел используют только для заводской установки прибора. Во многих конструкциях он отсутствует.

Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.

Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.

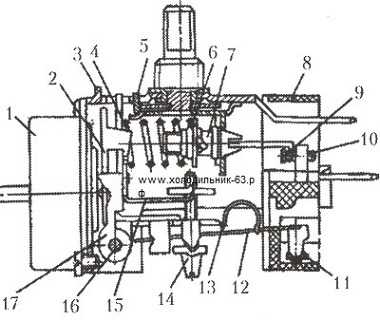

            1 – термочувствительная система ; 2, 7 – рычаги, 3-корпус, 4,5 – пружины, 5-ползун, 6- гайка, 7,10,14- винт настройки, 8-колодка, 9-дополнительные контакты, 11- основные контакты, 12 рычаг, 13-пружина, 16-ось, 17-рычаг

Терморегуляторы



МЕТОДЫ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ В ХОЛОДИЛЬНИКЕ
Применяются прямой и косвенный методы регулирования температуры в камере холодильника. Прямой метод заключается в поддержании постоянной температуры воздуха, датчик регулятора температуры размещается в  охлаждаемой камере и измеряет температуру воздуха. Косвенный – в поддержании постоянной температуры


1  2  3  4  5  6  7  8  9  10

 «Холодильники от А до Я» С.Л. Корякин-Черняк «Холодильная техника и технологии» О.А. Цурканов, А.Г. Крысин

www.xn—63-mdduaoecugb2g2e.xn--p1ai

терморегулятор, к57, к-57, к, 57, тарировка, настройка, регулировка, фото, фотография, устройство, характеристики, L2829, термостат, холодильник, морозильная камера

  • Home
  • К-57 тарировка

К-57 тарировка


С целью расширения диапазона регулировки температуры в морозильной камере допускается регулировка терморегулятора путем поворота тарировочного винта ( по часовой стрелке – повышение температуры в морозильной камере, более раннее отключение компрессора) допустимая регулировка 1 оборот (360 гр)
