Припой серебряный пср 45 – Припой серебряный ПСР 45% (среднеплавкий) пруток 160-180мм ок.3.5гр – купить в интернет-магазине на Ярмарке Мастеров с доставкой – G3M49RU
Припой ПСР 45
Одним из ключевых материалов, используемых в процессе сварки, является припой. Он позволяет соединять друг с другом несколько металлических деталей. В связи с тем, что каждому отдельному металлу или металлическому сплаву присущ определенный набор свойств, проявляющихся в процессе пайки, необходимо подбирать для него такой припой, который бы соответствовал данным особенностям. Нередко с целью улучшения свойств спаивания вместе с припоями используются флюсы и иные дополнительные вещества, позволяющие получить более надежное и качественное соединение.
Технические характеристики
Припой марки ПСР 45 входит в число среднеплавких материалов, и он подойдет для использования в условиях высоких температур. Вместе со схожим по составу ПСР 40 он относится к категории серебряных припоев. Стоимость данного материала в связи с наличием в нем дорогостоящего серебра достаточно высока, тем не менее, это не мешает быть ему необычайно востребованным, так как он обеспечивает получение прочных, высококачественных швов.
Другим бесспорным преимуществом припоя марки ПСР 45 является высокий уровень пластичности получаемого с его помощью соединения. Данному качеству материал также обязан присутствующему в его составе серебру. После того, как шов окончательно застыл, он становится практически не подверженным деформации. Но даже в том случае, если это происходит в результате значительного механического воздействия извне, место соединения не разрушается благодаря превосходной пластичности материала. Данная особенность позволяет применять припой этой марки в механизмах, которые характеризуются большой подвижностью и высокой вероятностью изгибов и других видов деформации на швах.
Припой марки ПСР 45 отлично подходит для использования не только в промышленных, но и в домашних условиях, поскольку для работы с ним вполне достаточно стандартного паяльника. Он может применяться как в качестве основного расходного материала для создания швов, так и задействоваться при различных работах по лужению, в частности всевозможных изделий из меди и сплавов на ее основе. Особенно удачно сплав сочетается с медно-никелевыми соединениями. Помимо этого, ПСР 45 может задействоваться при паянии бронзовых, латунных, нейзильберовых, никелевых и других изделий. Иногда он даже применяется при паянии тонких серебряных элементов в ювелирных украшениях.
Безусловно, одним из главных преимуществ данного припоя является минимальная вероятность возникновения брака при работе с ним. Он обеспечивает получение уникальных по своему качеству и характеристикам соединений, причем конечный результат практически не зависит от того, из какого вида металла изготовлены изделия.
Важным моментом является устойчивость припоя к разрушительному влиянию агрессивных сред, благодаря чему он активно применяется в химической промышленности
Формы выпуска

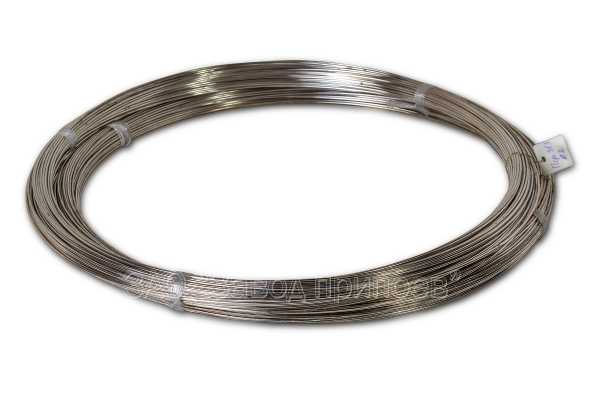

Припой марки ПСР 45 производится в нескольких вариантах, наиболее востребованным из которых является проволока. Такой формат весьма удобен для использования как в домашних условиях, так и на производстве. В данном случае поставка материала осуществляется в бухтах, вмещающих в себя определенное количество метров проволоки. Существует большое разнообразие видов проволоки, отличающихся друг от друга сечением диаметра. Благодаря этому для каждой операции можно подобрать наиболее оптимальный вариант этой проволоки.
Производится припой серебряный марки ПСР 45 и в листовом формате. В таком виде он, как правило, задействуется на производствах, поскольку в домашних условиях использование листов совершенно не удобно. Листы могут иметь различную толщину в зависимости от того, для выполнения каких работ они предназначены.
Еще одна форма выпуска – аккуратные трубки, внутрь которых помещено определенное количество еловой канифоли. Благодаря такому сочетанию удается не только улучшить характеристики и свойства получаемых соединений, но и упростить работу, так как вместо нескольких материалов используется всего один.
Особенности химического состава
Название элемента | Содержание, процентов |
Висмут | 0,005 |
Железо | 0,1 |
Медь | 29 |
Никель | 0,5 |
Свинец | 0,05 |
Серебро | 45 |
Цинк | 24 |
Физические характеристики
Свойство | Значение |
Температура плавления, градусов по Цельсию | 720 |
Плотность, килограмм на кубический сантиметр | 9100 |
Удельное сопротивление, Ом | 100 |
Удельная теплоемкость, Джоуль на килограмм на градус Цельсия | 20 |
Маркировка
Как и другие материалы для пайки, данный припой имеет уникальную маркировку, которая позволяет судить о его типе и составных компонентах. Расшифровывается его название следующим образом:
- ПСР – припой, который содержит в себе серебро. Именно данный элемент является основным в составе и в целом определяет свойства сплава.
- 45 – данная цифра указывает на то, в каком количестве основной элемент, то есть серебро, содержится в припое. Эта марка включает в себя 45 процентов ценного элемента.
Популярные производители
Данный припой изготавливается несколькими компаниями:
- Braze tec
- Felder
- Sparta
- Донмет
- Укринтерсталь.
svarkagid.com
Припой ПСр 45 / Auremo
Обозначения
Название | Значение |
---|---|
Обозначение ГОСТ кириллица | ПСр 45 |
Обозначение ГОСТ латиница | PCp 45 |
Транслит | PSr 45 |
По химическим элементам | ПAg 45 |
Описание
Припой ПСр 45 применяется: для лужения и пайки меди, медных и медно-никелевых сплавов, никеля, ковара, нейзильбера, латуней и бронз; пайки и лужения ювелирных изделий; высокотемпературной (твердой) капиллярной пайки фитингов из меди и медных сплавов, предназначенных для соединения медных труб (по ГОСТ Р 52318), используемых в системах питьевого водоснабжения, холодного и горячего водоснабжения, водяного (парового) отопления, охлаждения, канализации, водоочистных сооружений и газоснабжения.
Стандарты
Название | Код | Стандарты |
---|---|---|
Цветные металлы, включая редкие, и их сплавы | В51 | ГОСТ 19738-74, ГОСТ Р 52955-2008 |
Листы и полосы | В53 | ГОСТ 19739-74 |
Твердые сплавы, металлокерамические изделия и порошки металлические | В56 | TУ 117-1-366-96 |
Химический состав
Стандарт | Fe | Cu | Zn | Pb | Bi | Ag |
---|---|---|---|---|---|---|
ГОСТ 19738-74 | ≤0.1 | 29.5-30.5 | Остаток | ≤0.05 | ≤0.005 | 44.5-45.5 |
ГОСТ Р 52955-2008 | ≤0.15 | 29.5-30.5 | Остаток | ≤0.1 | ≤0.005 | 44.5-45.5 |
Ag – основа.
По ГОСТ 19738-74 сумма определяемых примесей должна быть ≤ 0,15 %.
По ГОСТ Р 52955-2008 сумма прочих элементов ≤ 0,30 %.
Физические характеристики
Температура | r, кг/м3 | R, НОм · м |
---|---|---|
20 | 9100 | 10 |
Описание физических обозначений
Название | Описание |
---|---|
r | Плотность |
R | Уд. электросопротивление |
www.auremo.org
Серебряные припои различных марок для пайки меди, стальных сплавов и ремонта ювелирных изделий
Результатом процесса паяния должно стать образование шва, прочного соединяющего детали и имеющего хорошие физические свойства, в частности, электропроводность.
Достичь такого эффекта позволяют припои на основе серебра. Существует много доступных составов, постоянно применяемых на практике.
Достоинства
Благородный металл в чистом виде имеет высокую пластичность и температуру плавления. Серебро без добавок применять в качестве припоя невозможно и нецелесообразно. Вкладывать энергию для достижения при 962 ℃ расплавленного состояния и получать в результате мягкий шов не имеет смысла.
Выгодно и удобно использовать сплав серебра с другими металлами. Чаще всего добавляют медь. Во многих составах присутствует цинк. В мизерных количествах, не превышающих доли процентов, в металлические композиты вводят железо, свинец, висмут.
Температура плавления серебряных припоев уменьшается пропорционально сокращению массовой доли благородного компонента. Следовательно, уменьшаются затраты энергии и времени на пайку.
Сплавы из группы серебряных припоев хорошо обволакивают рабочие детали, способствуя образованию прочных швов. Места соединений не окисляются; выдерживают механические и вибрационные нагрузки.
Серебросодержащий сплав может применяться для пайки металлических изделий самых разнообразных составов. Для каждой практической ситуации в имеющемся ассортименте можно найти подходящие марки серебряных припоев.
Они имеют разное соотношение компонентов; отличающиеся показатели плотности и удельного электрического сопротивления; могут содержать легирующие добавки, улучшающие технические характеристики.
Процентное содержание серебра
Состав всех применяемых для пайки серебряных сплавов регламентирует ГОСТ.
В маркировках рядом с понятным сокращением ПСр всегда присутствуют числа. Они указывают на процентное содержание серебра.
В целом наблюдается следующая тенденция: сплавы с большой концентрацией благородного металла (50%, 72%) имеют маленькие значения удельного сопротивления. Их используют для формирования соединений с большой электропроводностью.
Серебряные припои с относительно невысокой концентрацией серебра (40-62%) применяют для пайки деталей, которые не будут сильно нагреваться.
Характеристики серебряных припоев в таблицах:
Недорогие металлические сплавы с содержанием серебра от 10% до 45% широко используются в машиностроении. Металлические композиты с низкой концентрацией серебра позволяют получить твердый шов.
Практически все серебряные припои имеют в сплаве железо, свинец, висмут. Суммарное количество добавок составляет чуть более 0,1%.
Многие радиолюбители используют в работе оловянно-серебряные припойные составы, содержащие всего 2% дорогого металла, 62 % олова и 36% свинца. Сплав легко переходит из жидкого состояния в твердое, хорошо проводит электрический ток.
Помимо отечественных материалов поставщиками предлагается большое количество импортных серебряных припоев. Цена на них, естественно, выше, а качество вполне сравнимо с российской продукцией.
Применения недорогих марок
Самое низкое содержание серебра и высокую температуру плавления, равную 830 ℃, имеет припой ПСр-10. Помимо 10% серебра в сплаве содержится 53% меди и около 73% свинца.
Указанное содержание благородного металла является минимально возможным в средствах для твердого спаивания. Образующийся шов выдерживает нагревание до 800 ℃.
Данный серебряный материал предназначен для пайки стальных сплавов, композиций из цветных металлов. Им можно паять латунь с большой концентрацией меди (более 58%).
Важно помнить, что температура эксплуатации спаянных деталей, не должна быть больше температуры плавления данного серебряного припоя.
Сплав, содержащий 12 % серебра, рекомендуют применять для меди; латуни с содержанием меди, достигающем 58 %.
Пайка недорогим серебряным припоем ПСр-25 позволяет получить особо чистый шов. Содержание серебра, равное 25%, обуславливает не очень высокие прочностные характеристики соединения. В припое также присутствует 40% меди, около 35% цинка.
Для тонкой работы имеющихся показателей стойкости к ударам бывает достаточно. Если предстоит прочно припаять крупные детали, следует выбрать другой состав.
Средний процент серебра
Серебряный припой марки ПСр 40 образует швы с хорошей прочностью и пластичностью. Его рекомендуют применять для работы с подвижными деталями. После застывания соединение может деформироваться без нарушения целостности и прочности.
Невысокая температура плавления позволяет проводить работу дома. Для спайки указанным серебряным припоем пригодны медно-никелевые, нержавеющие, жаропрочные сплавы, бронза, латунь, ковар.
Состав ПСр-45 позволяет прочно припаивать толстые стыки (до 3 мм включительно). Швы выдерживают удары, вибрацию, влияние окислительной среды, не образуют трещин.
Результат во многом обусловлен тем, что расплавленный серебряный припой хорошо обволакивает рабочую зону. Сплав используют для пайки деталей из меди, никеля, стали, бронзы.
Высокий процент серебра
Припой ПСр-65, содержащий помимо обозначенного в маркировке количества серебра, 20% меди и около 15% цинка, имеет узконаправленное применение. Им спаивают полотна ленточных пил.
Серебряный сплав ПСр-70 имеет большую цену. Концентрация благородного металла в нем составляет 70%. Помимо этого в состав входит около 26% меди, приблизительно 3% цинка 0,1% железа, по 0,005 % свинца и висмута.
Этот серебряный припой имеет хорошую электропроводность, применяется при спаивании электрических узлов. Место соединения проводов, полученное данным методом, существенно не уменьшает способность всей системы проводить ток.
Близки по элементному составу сплавы ПСр-71 и ПСр 72. Они содержат 71% и 72%, соответственно, серебра. Чуть более 0,1% составляют железо, свинец и висмут. В припое ПСр-71 имеется 1% фосфора.
Состав с концентрацией серебра 70-80% применяются для ремонта ювелирных украшений. Другие направления использования ограничивает высокая стоимость припойных материалов с большим количеством благородного металла.
Какие флюсы подходят
Для образования качественного шва при пайке детали предварительно обрабатывают флюсами. Они убирают слой грязи, оксидов с рабочей поверхности; препятствует процессам окисления расплава; уменьшают поверхностную напряженность жидкого металла.
Благодаря флюсам припойная масса полностью обволакивает необходимые для пайки части деталей, способствует их прочному соединению.
В качестве флюсовой добавки часто применяют насыщенный раствор буры. Готовят его просто:
- В сухой порошок вливают тонкой струйкой дистиллированную воду и греют смесь до прозрачного состояния.
- После остывания из насыщенного раствора выкристаллизовывается осадок.
- Если жидкости над осадком получилось много, ее сливают.
- Остальную массу растирают до состояния густой сметаны.
Полученный таким методом флюс можно использовать в диапазоне температур от 500 до 900 ℃.
Альтернативный вариант – готовое средство, содержащее около 35% ангидрида борной кислоты, 42% фторида калия, около 23% тетрабората калия.
При желании подобный флюс можно сделать самостоятельно. Сначала следует прокалить фторид калия на обычном противне. Для этого достаточно прогревания при температуре 250 ℃ на протяжении 4 часов.
Все компоненты нужно аккуратно взвесить, перемешать, расплавить, охладить.
Застывший сплав, расколов на куски, следует тщательно измельчить. Можно взять для этого мельницу. В конечном итоге должен образоваться мелкий порошок, типа пудры.
Для получения однородного флюса порошок нужно просеять и быстро закрыть герметично. Он может поглотить влагу из воздуха, потерять свойства.
При необходимости особо тщательного заполнения всех микрополостей в рабочей зоне применяют флюсы с тетрафторборатом калия, для приготовления которого нужна плавиковая кислота. Получение такого флюса требует специальных условий и навыков. Лучше приобрести готовую смесь.
svaring.com
Серебряный припой: температура плавления, состав, марки
Серебряный припой обладает уникальными качествами. С его помощью можно спаивать самые разнообразные металлы и сплавы. В зависимости от содержания серебра и других ингредиентов свойства припоя можно подобрать под требуемую задачу. Основным достоинством серебряных припоев является высокая прочность, долговечность и электропроводность получаемых соединений.
Серебряный припой
Разновидности
Серебряные припои делятся на несколько разновидностей в зависимости от содержания в них серебра.
Припои с низким содержанием — до 40% — используют для пайки заготовок из стальных и цветных сплавов. Такие составы обладают недостаточной прочностью для соединения деталей толще 3 мм.
Составы со средним содержанием — от 40 до 60% применяют для пайки медных, никелевых и стальных деталей, испытывающих значительные статические нагрузки, удары и вибрацию.
Серебряный припой с высоким процентом — от 65% используют при пайке особо ответственных швов, таких, как ленточные пилы и соединения проводов. Состав с высоким содержанием серебра позволяет обеспечить отличную электропроводность.
Физико-химические свойства и состав серебряного припоя
Свойства того или иного серебряного припоя определяются его составом. Серебряный припой, которым осуществляют многоэтапную пайку, должен иметь достаточно высокую температуру плавления. Это необходимо для того, чтобы во время наплавки следующего слоя предыдущий не расплавился и не вытек в паяльный зазор. Средняя температура плавления составляет 600 °С.
- Химический состав серебряных припоев
- Свойства серебряных припоев
Чтобы создать такой припой, потребуется на 30 частей серебра взять 33 части кадмия, 16 частей цинка и 20 частей меди. Как и любой состав с низким содержанием основного элемента, он не отличается стойкостью к высоким нагрузкам, ударам и вибрации.
Повышение содержания серебра до 50% позволит повысить текучесть расплава и способность паяного шва выдерживать статические и динамические нагрузки. Его также можно будет применять для пайки в несколько слоев, однако потребуется особая аккуратность и осторожность.
Технические характеристики
В состав наиболее распространенных серебряных припоев входят такие элементы, как Ag, Cu, Zn, Sn, Mn, P, Cd.
Марка | Наличие элементов, % | |||||||||
Ag | Cu | Zn | Sn | Mn | P | Cd | Примеси, макс | |||
Pb | Fe | |||||||||
ПСр72 | 72 | След | — | — | — | — | — | 0,005 | 0,1 | |
ПСр71 | 71 | След | — | — | — | 1 | — | 0,005 | 0,15 | |
ПСр70 | 70 | 26, | След | — | — | — | — | 0,05 | 0,1 | |
ПСр65 | 65 | 20,0 | След | — | — | — | — | 0,1 | 0,1 | |
ПСр62 | 62 | 28,0 | — | След | — | — | — | 0,005 | 0,15 | |
ПСр50 | 50 | След | — | — | — | — | — | 0,005 | 0,15 | |
ПСр50 Кд | 50 | 16,0 | 16,0 | — | — | — | След | 0,1 | 0,1 | |
ПСр37,5 | 37,5 | Ост | 5,5 | — | 8,2 | — | — | 0,05 | 0,1 |
Серебряные припои с содержанием выше 72% используются в ювелирном деле.
Особенности выбора
Выбор припоя, лучшим образом подходящего к конкретному сочетанию материалов, толщины и конфигурации заготовок, требований к механическим и тепловым нагрузкам на шов — непростое дело. Для создания прочных долговечных швов, устойчивых к статическим и динамическим нагрузкам, опытные мастера рекомендуют выбирать серебряный припой со средним или высоким содержанием благородного металла. В их состав могут входить Ni, Cu и Pb. Для пайки трубопроводов и емкостей, используемых в холодильниках и кондиционерах, подойдут только смеси с высоким содержанием Ag.
Пайка ювелирных изделий
При пайке ювелирных изделий высокая стоимость основного материала оправдывает применение припоев с содержание серебра от 85 до 100%, или чистого серебра. Такой припой для серебра выпускается в виде проволоки диаметром 1 мм.
При создании швов, предназначенных для эксплуатации при повышенных температурах, не подходят составы, содержащие свинец или олово. Из-за своей низкой температуры плавления они будут ослаблять все соединение. В этом случае выбирают серебряно-медные паяльные материалы.
Достоинства
Температура плавления чисто серебряного припоя составляет 962 °С, шов получается пластичным и мягким. Для экономии драгоценного металла и получения более прочных соединений в припой добавляют другие металлические элементы.
От состава и процентного содержания присадок зависят достоинства конкретного припоя.
Общими достоинствами серебряных припоев являются:
- высокая жидкотекучесть;
- прочность;
- коррозионная стойкость;
- пригодность для работы с широким диапазоном материалов;
- низкое сопротивление электрическому току.
Рабочая температура состава тем ниже, чем меньше содержание Ag. Пропорционально уменьшаются трудоемкость и энергоемкость пайки.
Процентное содержание серебра
Содержание серебра в серебряном припое влияет также на другие физические характеристики, такие, как теплопроводность и электропроводность.
Низкое содержание
Составы с низким содержанием серебра широко используются в промышленности для пайки металлических заготовок.
Применяются они и в электротехнике — состав, содержащий всего 2% Ag, 62% Sn и 36% Pb весьма популярен при электро- и радиомонтаже.
Он отличается высокой проводимостью и повышенной жидкотекучестью, что облегчает процесс пайки.
Средний процент серебра
Составы с содержанием от 40 до 60% рекомендованы для швов, работающих при невысоких температурах.
Швы, паяные с применением ПСр40, отличаются не только высокой прочностью, и пластичностью, но и способностью выдерживать высокие динамические и периодические нагрузки.
- Припой ПСр40
- Припой ПСр45
ПСр45 применяется при работе со стыками толщиной до 3 мм. Также стоек к вибрации и агрессивным средам.
Высокий процент серебра
Припой ПСр65, в который добавлено 2% меди и 14% Zn, специально разработан для пайки лезвий ленточных пил. Он имеет повышенную прочность на разрыв и на изгиб.
Состав ПСр70 обеспечивает отличную проводимость, используется для пайки ответственных соединений электрокомпонентов и проводов. Минимальное сопротивление соединения важно как в микроэлектронике, так и в мощных электроустановках промышленного назначения и на генерирующих станциях. Высокая цена сдерживает его широкое применение.
- Припой ПСр60
- Припой ПСр70
Экономические соображения препятствуют также более широкому использованию составов с высоким содержанием серебра за пределами научных исследований, военного и ювелирного дела.
Какие флюсы подходят
Чтобы получить высококачественный и долговечный шов, требуется перед пайкой обработать поверхности заготовок флюсами. Эти вспомогательные материалы очищают поверхность от химических загрязнений и оксидной пленки, предотвращая ее повторное возникновение.
Флюсы также способствуют увеличению текучести расплава и смачиваемости поверхности заготовки серебряным припоем.
Один из наиболее популярных среди пайщиков флюсовых материалов — это бура.
Бура для пайки
Паяльную пасту можно приготовить следующим образом:
- Порошок буры высыпать в термостойкую емкость для смешивания.
- Тонкой струей добавить воду, тщательно размешать.
- Нагреть до достижения полной прозрачности.
- Слить жидкую фазу, осадок растереть до консистенции сметаны.
Паста подходит для серебряных припоев с температурой плавления от 490 до 910 °С.
Применяется также состав, содержащий:
- 35% борного ангидрида B2O3;
- 43% KF;
- 22% K₂B₄O₇.
Паяльная паста
Фторид калия прокаливают в течение 3-4 часов, далее все составляющие тщательно перемешивают, нагревают до расплавления. После охлаждения материал дробят и растирают до состояния мелкодисперсного порошка. Держать его следует в герметичной таре, поскольку он активно поглощает водяные пары, содержащиеся в воздухе, теряя при этом свои рабочие качества.
Для пайки пористых материалов применяют флюс на основе тетрафторбората калия. Для того чтобы получить такой состав, потребуется использовать чрезвычайно сильную и опасную плавиковую кислоту.
Если нет достаточных навыков обращения с сильнодействующими химикатами, состав надежнее купить в магазине.
Технология создания серебряного припоя в домашних условиях
При создании припоя своими руками потребуется сначала расплавить серебро и другие компоненты, а потом отлить получившийся расплав в специальную емкость — ингус.
Процесс начинают с подготовительной фазы. На дно плавильной ложки кладут картонный квадратик, на нем размещают лист таким образом, чтобы его края обернулись вокруг краев ложки. Это делается для ускорения процесса расплавления.
Нарезание серебряного припоя
С применением ювелирных или лабораторных весов навешивается шихта, ее делят на порции по 18-20 г. На одну порцию берут 6 г серебра 875 пробы и 40% чистого металла. Из смеси посредством сильного магнита удаляют железную пыль.
Далее следует добавить мелко нарезанную медь. Ее берут из расчета 1 часть меди на 3 части серебряной смеси. Флюсом будет служить порошок буры, его добавляют 10% от общего объема.
Следующий этап — плавление. Следует зажечь горелку и отрегулировать режим горения. Плавильную ложку помещают в верхнюю, самую горячую часть пламени горелки. Шихта начинает плавиться и скапливаться на дне плавильной ложки.
Ингус следует заранее покрыть тонким слоем воска, прогреть и держать наготове рядом с горелкой.
Как только вся шихта расплавилась, можно приступать к завершающему этапу — отливке.
Ложку снимают с огня и без малейшего промедления, не давая расплавленному металлу остыть, единым плавным движением выливают ложку в ингус. Ингус охлаждают струей воды. После того, как отливка окончательно остыла, и процессы кристаллизации завершились, ее извлекают из ингуса, перевернув его и постучав при необходимости.
При самостоятельном изготовлении припоя следует соблюдать следующие меры предосторожности:
- Проводить работы в хорошо проветриваемом помещении.
- Использовать средства индивидуальной защиты: очки или прозрачный щиток, защитные перчатки из спилковой кожи или брезента.
- Проводить работы на огнеупорном основании.
- Сразу по окончании нагрева и отливки выключить горелку.
- Не оставлять оборудование без присмотра.
Приготовление серебряного припоя своими руками работа не слишком сложная, но требующая сосредоточенности и определенного навыка.
Материалы и инструменты для создания припоя
Для самостоятельного изготовления серебряного припоя следует подготовить следующие материалы и оборудование:
- Серебряный лом.
- Присадочные материалы (Zn, Cu, бура в качестве флюса и другие по рецептуре).
- Лабораторные или ювелирные весы.
- Газовая горелка, закрепленная на подставке, исключающей опрокидывание.
- Плавильная ложка.
- Ножницы по металлу.
- Емкость и лопатка для смешивания ингредиентов.
- Абразивная бумага.
- Ингус.
Серебряный лом
Стол, на котором будут проводиться работы, должен иметь огнеупорное покрытие.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
Наименование | ГОСТ | Проволока, мм | Полоса (150х400), мм | |||
---|---|---|---|---|---|---|
0,5-1 | 1,2-3 | 3,6-5 | 0,8 | 0,3 | ||
ПСр 72 | ГОСТ 19746-2015 (19739-2015) | 35400 | 35200 | 35100 | 50783 | 55272 |
ПСр 71 | ГОСТ 19746-2015 (19739-2015) | 34900 | 34700 | 34600 | 49845 | 53395 |
ПСр 70 | ГОСТ 19746-2015 (19739-2015) | 34400 | 34200 | 34100 | 49050 | 51695 |
ПСрМО 68-27-5 | ГОСТ 19746-2015 (19739-2015) | 38750 | 38550 | 38450 | 47727 | 51292 |
ПСр 65 | ГОСТ 19746-2015 (19739-2015) | 35410 | 35210 | 35110 | 45482 | 48185 |
ПСр 62 | ГОСТ 19746-2015 (19739-2015) | 32173 | 31973 | 31873 | 41292 | 43819 |
ПСр 50 | ГОСТ 19746-2015 (19739-2015) | 29500 | 29300 | 29200 | 39245 | 41038 |
ПСр 50 Кд | ГОСТ 19746-2015 (19739-2015) | 30593 | 30292 | 30293 | 39245 | 41038 |
ПСрКдМ 50-34-16 | ГОСТ 19746-2015 (19739-2015) | 30593 | 30393 | 30293 | 39245 | 41038 |
ПСр 45 | ГОСТ 19746-2015 (19739-2015) | 24270 | 24070 | 23970 | 32225 | 33468 |
ПСрМЦКд 45-15-16-24 | ГОСТ 19746-2015 (19739-2015) | 25275 | 25075 | 24975 | 32225 | 33468 |
ПСр 40 | ГОСТ 19746-2015 (19739-2015) | 21750 | 21550 | 21450 | 27792 | 29483 |
ПСр 37,5 | ГОСТ 19746-2015 (19739-2015) | 26510 | 26310 | 26210 | 28180 | 31686 |
ПСр 25 | ГОСТ 19746-2015 (19739-2015) | 14600 | 14400 | 14300 | 20537 | 24498 |
ПСр 25Ф | ГОСТ 19746-2015 (19739-2015) | 20837 | 20637 | 20537 | 20537 | 24498 |
ПСр 15 | ГОСТ 19746-2015 (19739-2015) | 12410 | 12210 | 12110 | 12110 | 9000 |
ПСр12М | ГОСТ 19746-2015 (19739-2015) | 9156 | 8956 | 8856 | 19200 | 20000 |
ПСр 10 | ГОСТ 19746-2015 (19739-2015) | 8314 | 8114 | 8014 | 19200 | 20000 |
ПСрО 10-90 | ГОСТ 19746-2015 (19739-2015) | 7815 | 7615 | 7515 | ||
ПСрОСу 8 (ВПр-6) | ГОСТ 19746-2015 (19739-2015) | 7206 | 7006 | 6906 | ||
ПСрМО 5 (ВПр-9) | ГОСТ 19746-2015 (19739-2015) | 4483 | 4433 | 4383 | ||
ПСрОС 3,5-95 | ГОСТ 19746-2015 (19739-2015) | 4474 | 4424 | 4374 | ||
ПСр 3 | ГОСТ 19746-2015 (19739-2015) | 2130 | 2080 | 2030 | ||
ПСрО 3-97 | ГОСТ 19746-2015 (19739-2015) | 4183 | 4133 | 4083 | ||
ПСрОС 3-58 | ГОСТ 19746-2015 (19739-2015) | 3362 | 3312 | 3262 | ||
ПСр 3Кд | ГОСТ 19746-2015 (19739-2015) | |||||
ПСр 2,5 | ГОСТ 19746-2015 (19739-2015) | 1567 | 1517 | 1507 | ||
ПСр 2,5С | ГОСТ 19746-2015 (19739-2015) | 1893 | 1843 | 1793 | ||
ПСр 2 | ГОСТ 19746-2015 (19739-2015) | 1742 | 1702 | 1692 | ||
ПСрОС 2-58 | ГОСТ 19746-2015 (19739-2015) | 2327 | 2300 | 2668 | ||
ПСр 1,5 | ГОСТ 19746-2015 (19739-2015) | 1328 | 1301 | 1469 | ||
ПСр 1 | ГОСТ 19746-2015 (19739-2015) | 1436 | 1410 | 1600 | ||
ПСрФ 1-7,5 ПТ 9х11х300-320 | ТУ 48-1-205-84 | 1600 | ||||
ПСрФ 1,7-7,5 ПТ 5х9х260 | ТУ 48-1-205-84 | 1825 | ||||
ПСрОСИн 3-56 | ТУ 48-1-338-85 | 5000 | 4950 | 4090 | ||
ПСрОМ 3-96,5 | 4474 | 4424 | 4374 |
www.olovo.ru
Пайка металлов серебряными припоями в пламени газовой горелки
Припои и флюсы
Стандартные серебряные припои
Серебряные припои — это обычно сплавы из серебра, меди и цинка. Они ковки и вязки и во многих случаях швы из них оказываются настолько же прочными, как и спаиваемые металлы.
В таблицах приведены состав и свойства серебряных припоев, применяемых в настоящее время в приборостроении:
Состав
Марки и их обозначения | Химический состав | ||||||
Ag | Cu | Примеси | Zn | ||||
нормальное содержание в % | допуск в % | нормальное содержание в % | допуск в % | Pb не более в % | всего не более в % | ||
ПСр-10 | 10 | ±0,3 | 53 | ±1 | 0,5 | 1 | Остальное |
ПСр-12 | 12 | ±0,3 | 36 | ±1 | 0,5 | 1 | |
ПСр-25 | 25 | ±0,3 | 40 | ±1 | 0,5 | 1 | |
ПСр-45 | 45 | ±0,5 | 30 | ±0,5 | 0,3 | 0,5 | |
ПСр-65 | 65 | ±0,5 | 20 | ±0,5 | 0,3 | 0,5 | |
ПСр-70 | 70 | ±0,5 | 26 | ±0,5 | 0,3 | 0,5 |
Свойства
Марки и их обозначения | Температура плавления в °С | Температура пайки в °С | Удельный вес в литом состоянии | Электропроводность в % (медь—100%) |
ПСр-10 | 820 | 870 | 8,55 | 20,5 |
ПСр-12 | 875 | — | 8,5 | — |
ПСр-25 | 765 | — | 8,9 | — |
ПСр-45 | 675 | 745 | 9,15 | 24,4 |
ПСр-65 | 740 | — | 9,6 | — |
ПСр-70 | 780 | 775 | 9,8 | 77,1 |
1. Серебряные припои поставляются по весу в виде зерен размером от 1 до Змм для припоев марок ПСр-10; ПСр-12 и ПСр-25 и в виде полос и прутков с размерами, указанными в заказе, для остальных марок.
2. Химический состав припоев дан согласно ОСТ 2982.
Припой ПСр-10 содержит 10% серебра — практически наименьшее количество в припое для твердой пайки. Он может служить для соединения деталей из стали и цветных сплавов, нагревающихся при работе до температуры 800°С, как, например, для пайки примусных горелок. Его применение целесообразно, когда детали в последующем подвергаются термообработке при сравнительно высоких температурах, не превышающих, однако, температуры плавления припоя. Припой ПСр-12 применяют для пайки латуней с содержанием меди 58% и более.
Для тонких работ, когда требуется особая чистота места спая, применяют припой ПСр-25. Однако шов из ПСр-25 плохо выдерживает ударные нагрузки и при стыковых соединениях дает трещины. Поэтому стыки деталей толщиной до 3 мм надежнее соединять припоем ПСр-45, который содержит значительно больше серебра, чем предыдущие. Он может быть использован для пайки деталей из меди, бронз, стали и никеля. Этот припой желтоватого цвета, вязок, жидкотекуч, хорошо сопротивляется коррозии. Шов из него хорошо выдерживает удары и вибрации.
Припой ПСр-65 применяют для пайки ленточных пил, а ПСр-70 — для пайки проводов в тех случаях, когда важно, чтобы места спая не уменьшали резко электропроводность.
Заводы-изготовители обычно поставляют серебряный припой в виде листов, которые затем разрезают на полоски требуемой величины. Полученный путем сплавления кусок припоя прокатывают на вальцах до толщины листа 1,5—2 мм (или тоньше — в зависимости от метода пайки), а затем разрезают на полоски. Крайние (более широкие) полосы с неровными краями, получившимися при прокатке листа, используют при пайке крупных деталей (с длинным швом), где нужно много припоя.
Оставшиеся после пайки короткие прутки, которые уже нельзя держать руками, подпаивают к другим пруткам или на латунную проволоку с тем, чтобы использовать их до конца.
Для соединения мелких тонких деталей, требующих небольшого количества припоя, рекомендуется применять полоски шириной 0,5—3 мм.
Промежуточные припои для специальных работ
При пайке сложных узлов и деталей в точном приборостроении чаще всего пользуются серебряными припоями, указанными таблице выше.
Следует отметить, однако, что в последнее время эти серебряные припои не в полной мере удовлетворяют требованиям производства. В сложных по конструкции узлах требуется ступенчатая твердая пайка, которую при использовании газовой горелки нельзя производить одним припоем, так как запаянные ранее узлы вследствие близкого расположения швов друг от друга распаиваются при нагревании. Поэтому появилась потребность в промежуточном припое, который имел бы температуру плавления 500—600°С. Такой припой был разработан и получен в лабораторных условиях и при испытании дал хорошие результаты. Пайка узлов значительно облегчилась. Состав нового припоя следующий:
серебра — 30%
цинка — 16,7%
меди — 20%
кадмия — 33,3%
Температура плавления 500—560°С. Применяется этот припой только для пайки изделий, не подвергающихся вибрациям, так как он хрупок.
При тщательной рихтовке длинных труб после пайки их припоем ПСр-45 в местах пайки по шву получались трещины. Чтобы не допустить возникновения трещин, был разработан другой специальный припой следующего состава:
серебра — 52%
меди — 28%
цинка — 20%
Этот припой очень жидкотекуч; швы, спаянные им, выдерживают неоднократные вибрационные нагрузки. Он хорошо зарекомендовал себя при сложных пайках с последующими рихтовальными работами вблизи швов.
Приготовление флюсов
Большое значение для пайки металлов имеют флюсы. Флюс очищает соединяемые поверхности от грязи, растворяет или восстанавливает окисные пленки на них, защищает металл от окисления во время пайки. Другое важное назначение флюсов — понизить поверхностное натяжение в жидком металле (расплавленном припое). Увеличение под влиянием флюсов жидкотекучести припоя и смачиваемости металла припоем значительно улучшает качество пайки. Флюсы нужно подбирать таким образом, чтобы они не оказывали вредного химического воздействия на поверхность металла и не растворялись в нем.
В приводимой ниже таблице указаны важные для пайки физические свойства некоторых флюсов.
Физические свойства некоторых флюсов:
Свойства | B2O3 | Na2B3O7 | LiF | KF | NaF | CaF2 | LiCl | KCl | CaCl2 | NaCl |
Температура | 577 | 741 | 842 | 846 | 988 | 1375 | 606 | 768 | 775 | 800 |
Температура кипения | — | — | 1676 | 1505 | 1695 | — | 1382 | 1417 | — | 1439 |
Теплота образования в больших калориях | 282 | — | 144,7 | 134 | 136 | 289 | 92 | 105,6 | 191 | 97,7 |
Удельный вес | 1,8 | — | 2,6 | 2,4 | 2,7 | 3,16 | 2,1 | 2,8 | 2,15 | 2,2 |
Таблица заимствована из книги Г.И. Погодина-Алексеева «Теория сварочных процессов», Машгиз, 1945.
При пайке с помощью газовой горелки в качестве флюса обычно применялась прокаленная бура, которая вводилась в место спая в виде порошка. Однако этому флюсу присущ серьезный недостаток: имея высокую температуру плавления, он долго сохраняет порошкообразное состояние и поэтому легко сдувается с соединяемых поверхностей пламенем газовой горелки, в результате чего появляется необходимость дополнительной обработки поверхности деталей и мест спая.
Чтобы флюс оставался на спаиваемой поверхности, буру кипятят в воде, затем кистью наносят полученный раствор на места соединения и дают ему высохнуть. На поверхности остается плотно прилегающий к металлу белый слой буры, который не дает окисляться ранее зачищенным местам пайки.
Однако при пайке мелких деталей, требующих высокой точности, паяльщики неохотно пользуются этим флюсом, так как высокая температура плавления буры усложняет работу. Так, например, при пайке припоем ПСр-45, имеющим более низкую температуру плавления, чем бура, может произойти зашлакование флюса.
В результате многочисленных опытов в настоящее время разработан и применяется флюс в виде жидкой пасты, замешенной на воде или спирте (лучше на спирте), который имеет следующий состав:
буры — 50%
борной кислоты — 35%
> фтористого калия — 15%
Технология приготовления флюса такова:
1) обезводить фтористый калий на противне из нержавеющей стали при температуре 250° С в течение 4—5 час;
2) отвесить компоненты флюса согласно рецептуре, тщательно перемешать их и расплавить;
3) размешать расплавленный флюс фарфоровым или стальным стержнем и вылить на стальную плиту;
4) разбить флюс на куски и размолоть в фарфоровой шаровой мельнице до состояния пудры;
5) просеять через сито № 0,25—0,14 и собрать в стеклянную банку с притертой или резиновой пробкой, так как флюс гигроскопичен.
Использование этого флюса дает неплохие результаты.
При нагреве примерно до 600°С флюс расплавляется, образуя очищенное место для припоя. Припой не растекается по всей поверхности, а остается только там, где был раньше нанесен слой флюса. Чем ровней и аккуратней будет нанесен флюс на спаиваемую поверхность, тем больше можно сэкономить припоя.
Для пайки деталей, у которых при зачистке торцевых соединений в местах заполнения зазоров по шву не должно быть в припое никаких раковин, применяется специальный флюс, состоящий из равных частей тетрафторбората калия, фтористого калия и борной кислоты.
Необходимый для приготовления этого флюса тетрафторборат калия приготовляют двумя способами.
Способ I. В платиновую чашку помещают фтористый калий и растворяют в 20%-ной плавиковой кислоте. При этом протекает реакция:
KF+HF=KHF2
Расчет необходимого количества данных компонентов производится по молекулярному весу в соответствии с реакцией. По растворении фтористого калия полученный раствор выпаривают на песчаной бане до образования кристаллов калия фтористого кислого (KHF2), которые вместе с раствором охлаждают. Затем кристаллы отделяют от раствора при помощи воронки Бюхнера, промывают их 2—3 раза спиртом и сушат.
После этого приготовляют концентрированный раствор борной кислоты, который помещают в платиновую чашку, и при помешивании прибавляют к нему ранее полученную сухую соль калия фтористого кислого.
При этом протекает следующая реакция:
2KHF2+h4BО3=KBF4+КОН+2Н2O
Расчет необходимого количества данных компонентов производится по молекулярному весу в соответствии с реакцией. Полученный раствор выпаривают на песчаной бане до образования осадка тетрафторбората калия (KBF4), который вместе с раствором охлаждают, а затем отделяют от раствора при помощи воронки Бюхнера, промывают несколько раз дистиллированной водой и сушат в сушильном шкафу при температуре 100°С в течение 45—60 мин.
Способ II. В платиновой чашке или в стеклянном стакане, покрытом внутри парафином, растворяют борную кислоту в 20%-ном растворе плавиковой кислоты до получения насыщенного раствора.
При этом протекает реакция:
h4BO3+ 4HF=HBF4+3h3O
Процесс насыщения ведут при комнатной температуре, для чего чашку или стакан охлаждают холодной водой. К полученному раствору борфтористой кислоты добавляют насыщенный при нагревании раствор KCl или KNO3 или K2CO3 до прекращения выделения осадка тетрафторбората калия.
При этом протекает следующая реакция:
HBF 4+КСl=KBF 4+НСl
Осадок тетрафторбората калия отсасывают при помощи воронки Бюхнера, промывают водой до тех пор, пока промывная жидкость не будет давать реакцию (при помощи азотнокислого серебра) на ион хлора, и сушат в сушильном шкафу при 100°С в течение 45— 60 мин.
Описанный флюс с тетрафторборатом калия имеет существенный недостаток — он не ложится на горячие детали. Поэтому подготовку к пайке приходится вести с заранее зафлюсованными и еще холодными деталями.
Другой недостаток этого флюса состоит в том, что он широко расплывается от шва по наружной поверхности, а это ведет к излишнему расходу припоя.
Для пайки ответственных узлов, требующих чистоты и полного пропая шва, применяется также флюс, состоящий из:
тетрафторбората калия — 70%
буры — 30%
Этот флюс дает неплохие результаты и относительно прост в изготовлении.
handicraftcman.blogspot.com
Припои и флюсы – Кустарь
Стандартные серебряные припои
Серебряные припои — это обычно сплавы из серебра, меди и цинка. Они ковки и вязки и во многих случаях швы из них оказываются настолько же прочными, как и спаиваемые металлы.
В таблицах приведены состав и свойства серебряных припоев, применяемых в настоящее время в приборостроении:
Состав
Марки и их обозначения |
Химический состав |
||||||
Ag |
Cu |
Примеси |
Zn |
||||
нормальное содержание в % |
допуск в % |
нормальное содержание в % |
допуск в % |
Pb не более в % |
всего не более в % |
||
ПСр-10 |
10 |
±0,3 |
53 |
±1 |
0,5 |
1 |
Остальное |
ПСр-12 |
12 |
±0,3 |
36 |
±1 |
0,5 |
1 |
|
ПСр-25 |
25 |
±0,3 |
40 |
±1 |
0,5 |
1 |
|
ПСр-45 |
45 |
±0,5 |
30 |
±0,5 |
0,3 |
0,5 |
|
ПСр-65 |
65 |
±0,5 |
20 |
±0,5 |
0,3 |
0,5 |
|
ПСр-70 |
70 |
±0,5 |
26 |
±0,5 |
0,3 |
0,5 |
Свойства
Марки и их обозначения |
Температура плавления в °С |
Температура пайки в °С |
Удельный вес в литом состоянии |
Электропроводность в % (медь—100%) |
ПСр-10 |
820 |
870 |
8,55 |
20,5 |
ПСр-12 |
875 |
— |
8,5 |
— |
ПСр-25 |
765 |
— |
8,9 |
— |
ПСр-45 |
675 |
745 |
9,15 |
24,4 |
ПСр-65 |
740 |
— |
9,6 |
— |
ПСр-70 |
780 |
775 |
9,8 |
77,1 |
1. Серебряные припои поставляются по весу в виде зерен размером от 1 до Змм для припоев марок ПСр-10; ПСр-12 и ПСр-25 и в виде полос и прутков с размерами, указанными в заказе, для остальных марок.
2. Химический состав припоев дан согласно ОСТ 2982.
Припой ПСр-10 содержит 10% серебра — практически наименьшее количество в припое для твердой пайки. Он может служить для соединения деталей из стали и цветных сплавов, нагревающихся при работе до температуры 800°С, как, например, для пайки примусных горелок. Его применение целесообразно, когда детали в последующем подвергаются термообработке при сравнительно высоких температурах, не превышающих, однако, температуры плавления припоя. Припой ПСр-12 применяют для пайки латуней с содержанием меди 58% и более.
Для тонких работ, когда требуется особая чистота места спая, применяют припой ПСр-25. Однако шов из ПСр-25 плохо выдерживает ударные нагрузки и при стыковых соединениях дает трещины. Поэтому стыки деталей толщиной до 3 мм надежнее соединять припоем ПСр-45, который содержит значительно больше серебра, чем предыдущие. Он может быть использован для пайки деталей из меди, бронз, стали и никеля. Этот припой желтоватого цвета, вязок, жидкотекуч, хорошо сопротивляется коррозии. Шов из него хорошо выдерживает удары и вибрации.
Припой ПСр-65 применяют для пайки ленточных пил, а ПСр-70 — для пайки проводов в тех случаях, когда важно, чтобы места спая не уменьшали резко электропроводность.
Заводы-изготовители обычно поставляют серебряный припой в виде листов, которые затем разрезают на полоски требуемой величины. Полученный путем сплавления кусок припоя прокатывают на вальцах до толщины листа 1,5—2 мм (или тоньше — в зависимости от метода пайки), а затем разрезают на полоски. Крайние (более широкие) полосы с неровными краями, получившимися при прокатке листа, используют при пайке крупных деталей (с длинным швом), где нужно много припоя.
Оставшиеся после пайки короткие прутки, которые уже нельзя держать руками, подпаивают к другим пруткам или на латунную проволоку с тем, чтобы использовать их до конца.
Для соединения мелких тонких деталей, требующих небольшого количества припоя, рекомендуется применять полоски шириной 0,5—3 мм.
Промежуточные припои для специальных работ
При пайке сложных узлов и деталей в точном приборостроении чаще всего пользуются серебряными припоями, указанными таблице выше.
Следует отметить, однако, что в последнее время эти серебряные припои не в полной мере удовлетворяют требованиям производства. В сложных по конструкции узлах требуется ступенчатая твердая пайка, которую при использовании газовой горелки нельзя производить одним припоем, так как запаянные ранее узлы вследствие близкого расположения швов друг от друга распаиваются при нагревании. Поэтому появилась потребность в промежуточном припое, который имел бы температуру плавления 500—600°С. Такой припой был разработан и получен в лабораторных условиях и при испытании дал хорошие результаты. Пайка узлов значительно облегчилась. Состав нового припоя следующий:
серебра — 30%
цинка — 16,7%
меди — 20%
кадмия — 33,3%
Температура плавления 500—560°С. Применяется этот припой только для пайки изделий, не подвергающихся вибрациям, так как он хрупок.
При тщательной рихтовке длинных труб после пайки их припоем ПСр-45 в местах пайки по шву получались трещины. Чтобы не допустить возникновения трещин, был разработан другой специальный припой следующего состава:
серебра — 52%
меди — 28%
цинка — 20%
Этот припой очень жидкотекуч; швы, спаянные им, выдерживают неоднократные вибрационные нагрузки. Он хорошо зарекомендовал себя при сложных пайках с последующими рихтовальными работами вблизи швов.
Приготовление флюсов
Большое значение для пайки металлов имеют флюсы. Флюс очищает соединяемые поверхности от грязи, растворяет или восстанавливает окисные пленки на них, защищает металл от окисления во время пайки. Другое важное назначение флюсов — понизить поверхностное натяжение в жидком металле (расплавленном припое). Увеличение под влиянием флюсов жидкотекучести припоя и смачиваемости металла припоем значительно улучшает качество пайки. Флюсы нужно подбирать таким образом, чтобы они не оказывали вредного химического воздействия на поверхность металла и не растворялись в нем.
В приводимой ниже таблице указаны важные для пайки физические свойства некоторых флюсов.
Физические свойства некоторых флюсов:
Свойства |
B2O3 |
Na2B3O7 |
LiF |
KF |
NaF |
CaF2 |
LiCl |
KCl |
CaCl2 |
NaCl |
Температура |
577 |
741 |
842 |
846 |
988 |
1375 |
606 |
768 |
775 |
800 |
Температура кипения |
— |
— |
1676 |
1505 |
1695 |
— |
1382 |
1417 |
— |
1439 |
Теплота образования в больших калориях |
282 |
— |
144,7 |
134 |
136 |
289 |
92 |
105,6 |
191 |
97,7 |
Удельный вес |
1,8 |
— |
2,6 |
2,4 |
2,7 |
3,16 |
2,1 |
2,8 |
2,15 |
2,2 |
Таблица заимствована из книги Г.И. Погодина-Алексеева «Теория сварочных процессов», Машгиз, 1945.
При пайке с помощью газовой горелки в качестве флюса обычно применялась прокаленная бура, которая вводилась в место спая в виде порошка. Однако этому флюсу присущ серьезный недостаток: имея высокую температуру плавления, он долго сохраняет порошкообразное состояние и поэтому легко сдувается с соединяемых поверхностей пламенем газовой горелки, в результате чего появляется необходимость дополнительной обработки поверхности деталей и мест спая.
Чтобы флюс оставался на спаиваемой поверхности, буру кипятят в воде, затем кистью наносят полученный раствор на места соединения и дают ему высохнуть. На поверхности остается плотно прилегающий к металлу белый слой буры, который не дает окисляться ранее зачищенным местам пайки.
Однако при пайке мелких деталей, требующих высокой точности, паяльщики неохотно пользуются этим флюсом, так как высокая температура плавления буры усложняет работу. Так, например, при пайке припоем ПСр-45, имеющим более низкую температуру плавления, чем бура, может произойти зашлакование флюса.
В результате многочисленных опытов в настоящее время разработан и применяется флюс в виде жидкой пасты, замешенной на воде или спирте (лучше на спирте), который имеет следующий состав:
буры — 50%
борной кислоты — 35%
>фтористого калия — 15%
Технология приготовления флюса такова:
1) обезводить фтористый калий на противне из нержавеющей стали при температуре 250° С в течение 4—5 час;
2) отвесить компоненты флюса согласно рецептуре, тщательно перемешать их и расплавить;
3) размешать расплавленный флюс фарфоровым или стальным стержнем и вылить на стальную плиту;
4) разбить флюс на куски и размолоть в фарфоровой шаровой мельнице до состояния пудры;
5) просеять через сито № 0,25—0,14 и собрать в стеклянную банку с притертой или резиновой пробкой, так как флюс гигроскопичен.
Использование этого флюса дает неплохие результаты.
При нагреве примерно до 600°С флюс расплавляется, образуя очищенное место для припоя. Припой не растекается по всей поверхности, а остается только там, где был раньше нанесен слой флюса. Чем ровней и аккуратней будет нанесен флюс на спаиваемую поверхность, тем больше можно сэкономить припоя.
Для пайки деталей, у которых при зачистке торцевых соединений в местах заполнения зазоров по шву не должно быть в припое никаких раковин, применяется специальный флюс, состоящий из равных частей тетрафторбората калия, фтористого калия и борной кислоты.
Необходимый для приготовления этого флюса тетрафторборат калия приготовляют двумя способами.
Способ I. В платиновую чашку помещают фтористый калий и растворяют в 20%-ной плавиковой кислоте. При этом протекает реакция:
KF+HF=KHF2
Расчет необходимого количества данных компонентов производится по молекулярному весу в соответствии с реакцией. По растворении фтористого калия полученный раствор выпаривают на песчаной бане до образования кристаллов калия фтористого кислого (KHF2), которые вместе с раствором охлаждают. Затем кристаллы отделяют от раствора при помощи воронки Бюхнера, промывают их 2—3 раза спиртом и сушат.
После этого приготовляют концентрированный раствор борной кислоты, который помещают в платиновую чашку, и при помешивании прибавляют к нему ранее полученную сухую соль калия фтористого кислого.
При этом протекает следующая реакция:
2KHF2+H3BО3=KBF4+КОН+2Н2O
Расчет необходимого количества данных компонентов производится по молекулярному весу в соответствии с реакцией. Полученный раствор выпаривают на песчаной бане до образования осадка тетрафторбората калия (KBF4), который вместе с раствором охлаждают, а затем отделяют от раствора при помощи воронки Бюхнера, промывают несколько раз дистиллированной водой и сушат в сушильном шкафу при температуре 100°С в течение 45—60 мин.
Способ II. В платиновой чашке или в стеклянном стакане, покрытом внутри парафином, растворяют борную кислоту в 20%-ном растворе плавиковой кислоты до получения насыщенного раствора.
При этом протекает реакция:
H3BO3+ 4HF=HBF4+3H2O
Процесс насыщения ведут при комнатной температуре, для чего чашку или стакан охлаждают холодной водой. К полученному раствору борфтористой кислоты добавляют насыщенный при нагревании раствор KCl или KNO3 или K2CO3 до прекращения выделения осадка тетрафторбората калия. При этом протекает следующая реакция:
HBF 4+КСl=KBF 4+НСl
Осадок тетрафторбората калия отсасывают при помощи воронки Бюхнера, промывают водой до тех пор, пока промывная жидкость не будет давать реакцию (при помощи азотнокислого серебра) на ион хлора, и сушат в сушильном шкафу при 100°С в течение 45— 60 мин.
Описанный флюс с тетрафторборатом калия имеет существенный недостаток — он не ложится на горячие детали. Поэтому подготовку к пайке приходится вести с заранее зафлюсованными и еще холодными деталями.
Другой недостаток этого флюса состоит в том, что он широко расплывается от шва по наружной поверхности, а это ведет к излишнему расходу припоя.
Для пайки ответственных узлов, требующих чистоты и полного пропая шва, применяется также флюс, состоящий из:
тетрафторбората калия — 70%
буры — 30%
Этот флюс дает неплохие результаты и относительно прост в изготовлении.
Автор: А.И. Родин
Читайте еще:
www.sdelaysam.info
