Позистор для холодильника – частые поломки и способы ремонта пускозащитного реле

Опубликовано автором

Ремонт холодильника ZANUSSI ZRD324WO, электрика.: anonymus_74


Холодильник ZANUSSI ZRD324WO, принципиальная схема.

Введение. Возникла необходимость починить холодильник ZANUSSI ZRD324WO, наверное, проще было бы обратиться к специалисту по ремонту холодильников, тот бы его быстро починил. Но любопытство взяло вверх, желание узнать, как же чинятся холодильники побороло отсутствие опыта по ремонту сего полезного девайса.

Неисправность. Не включается, попытка измерить сопротивление обмоток компрессора непосредственно на вилке холодильника не дала результатов – прибор показывал обрыв.

[Принцип работы холодильника ZANUSSI ZRD324WO.]
Принцип работы холодильника ZANUSSI ZRD324WO.

Позисторное пусковое реле RY1 (QP2-15/D) выполняет роль распределительной коробки и служит для запуска компрессора. При подаче напряжения, позистор имеет минимальное сопротивление и пусковая обмотка компрессора подключена, от проходящего тока позистор нагревается и пусковая обмотка отключается. Токовое реле RY2(B45-120) служит для защиты от превышения тока в цепи питания компрессора и отключает компрессор, даже если в камере холодильника температура не достигла требуемой. Датчик температуры RY3 отключает компрессор при достижении выставленной температуры в камере холодильника.

Первичная диагностика.
Диагностика заключается в проверке трех реле и компрессора.

[Диагностика, много букв и фото]Проверка компрессора.


На этикетке компрессора указаны контакты пусковой (S), рабочей (M) и точка соединения обмоток (С).

Для проверки работоспособности компрессора S65CY достаточно измерить сопротивление пусковой (обмотка SC=32 Ом) и рабочей (обмотка MC= 37 Ом) обмотки. Если обрыва и короткого замыкания нет – считаем компрессор исправным.

Проверка пускозащитного реле RY2 (B45-120).


Реле RY2 (B45-120) имеет регулятор токовой отсечки, его лучше не крутить.

Снимаем реле RY2 (B45-120) с компрессора, оно держится на подпружиненной защелки. Измеряем сопротивление между контактами 1-2, реле RY2 (B45-120) является нормально замкнутым, а значит, контакты 1-2 в отключенном состоянии должны быть замкнуты.

Проверка позисторного пускового реле RY1 (QP2-15/D).


Реле RY1 (QP2-15/D) держится на трех штырьковых контактах компрессора.

Снимаем реле RY2 (B45-120) из общей цепи и проверяем при помощи измерения сопротивления позистора, который, находится между контактами 2-3. Позистор в холодном состоянии должен иметь сопротивление 10-17 Ом, то есть сопротивление между контактами 2-3, у данного реле, должно быть 10 Ом.


Таблетка пускового позистора закреплена на подпружиненных контактах.


Позистор из холодильника, судя по надписи 1033 диаметр таблетки 33 мм, сопротивление в холодном состоянии 10 Ом.

Проверка температурного реле RY3.


Вместо температурного реле RY3 устанавливаем перемычку.


Схема тестовой перемычки – отключаем реле-регулятор RY3.

Температурное реле в исправном состоянии должно быть нормально замкнуто, кроме случая разморозки, когда реле размыкается. Каков механизм размораживания и как его убрать разобраться не смог, поэтому для проверки всего агрегата в сборе ставим временную перемычку. С перемычкой компрессор включился, значит, проблема только в температурном реле-регуляторе RY3. При этом само реле-регулятор RY3 прозванивалось накоротко.
Ремонт.
С перемычкой, вместо реле RY3, компрессор работает, а с реле-регулятором RY3 не работает, при этом само реле RY3 прозванивается, как исправное. Выяснилось, ослабли контакты от реле-регулятора RY3, которые было достаточно поджать, после этого холодильник заработал.

Заключение. Практика показывает, быстрее было бы, если бы обратился к специалистам, но собственное эго не дало этого сделать, в результате весь ремонт затянулся почти на день, вместо 20-40 минут у специалиста по ремонту холодильников. Хотя нет худо без добра, узнал, как работает холодильник с точки зрения электрической схемы.

anonymus-74.livejournal.com

Как проверить позистор мультиметром: пошаговая инструкция

Неприхотливость и относительная физическая устойчивость позисторов позволяет их использовать в роли датчика для автостабилизирующихся систем, а также реализовать защиту от перегрузки. Принцип работы этих элементов заключается в том, что их сопротивление увеличивается при нагреве (в отличие от термисторов, где оно уменьшается). Соответственно, при проверке тестером или мультиметром позисторов на работоспособность, необходимо учитывать температурную корреляцию.

Различные виды позисторов и их графическое изображение в принципиальных схемах

Определяем характеристики по маркировке

Широкая сфера применения РТС-термисторов подразумевает их обширный ассортимент, поскольку характеристики этих устройств должны соответствовать различным условиям эксплуатации. В связи с этим для тестирования очень важно определить серию элемента, в этом нам поможет маркировка.

Для примера возьмем радиокомпонент С831, его фотография показана ниже. Посмотрим, что можно определить по надписям на корпусе детали.

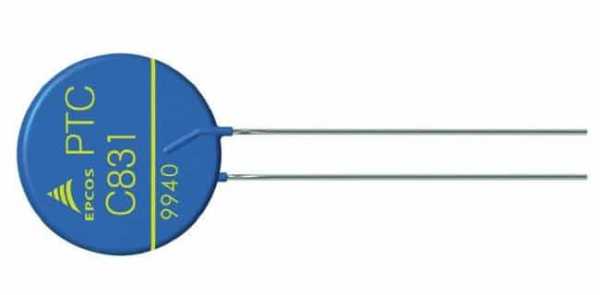

Позистор С831

Учитывая надпись «РТС», можно констатировать, что данный элемент является позистором «С831». Сформировав запрос в поисковике (например, «РТС С831 datasheet»), находим спецификацию (даташит). Из нее мы узнаем наименование (B59831-C135-A70) и серию (B598*1) детали, а также основные параметры (см. рис. 3) и назначение. Последнее указывает, что элемент может играть роль самовосстанавливающегося предохранителя, защищающего схему от КЗ (short-circuit protection) и перегрузки (overcurrent).

Расшифровка основных характеристик

Кратко рассмотрим, данные приведенные в таблице на рисунке 3 (для удобства строки пронумерованы).

Рисунок 3. Таблица с основными характеристиками серии B598*1

Краткое описание:

  1. значение, характеризующее максимальный уровень рабочего напряжения при нагреве устройства до 60°С, в данном случае он соответствует 265 В. Учитывая, что нет определения DC/AC, можно констатировать, что элемент работает как с переменным, так и постоянным напряжением.
  2. Номинальный уровень, то есть напряжение в штатном режиме работы – 230 вольт.
  3. Расчетное число гарантированных производителем циклов срабатывания элемента, в нашем случае их 100.
  4. Значение, описывающее величину опорной температуры, после достижения которой происходит существенное увеличение уровня сопротивления. Для наглядности приведем график (см. рис. 4) температурной корреляции.

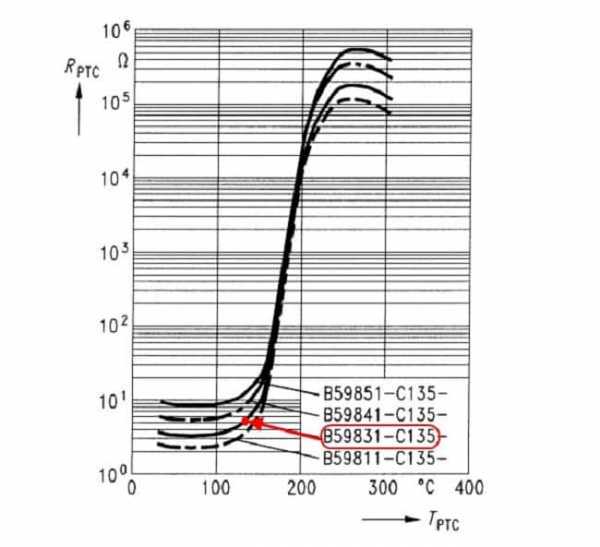

Рис. 4. Зависимость сопротивления от температуры, красным выделена точка температурного перехода (опорная температура) для С831

Как видно на графике, R резко возрастает в диапазоне от 130°С до 170°С, соответственно, опорной температурой будет 130°C.

  1. Соответствие номинальному значению R (то есть допуск), указывается в процентном соотношении, а именно 25%.
  2. Диапазон рабочей температуры для минимального (от -40°С до 125°С) и максимального (0-60°С) напряжения.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

  1. Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
  2. Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
  3. Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А. Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
  4. Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
  5. Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (Ir x Vmax).
  6. Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели). Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
  7. Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).

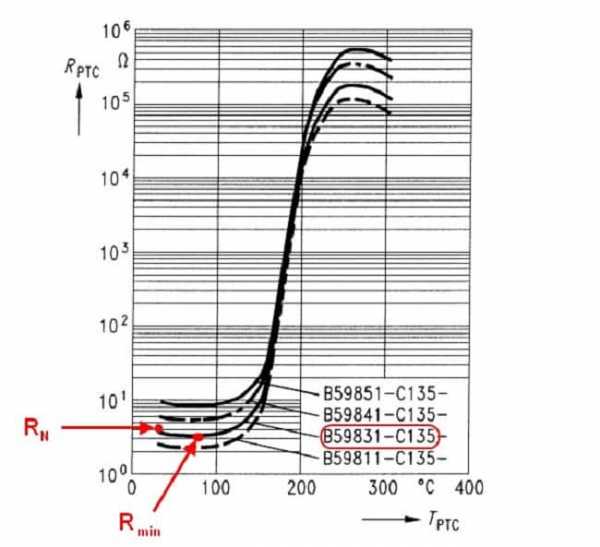

Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов.

  1. Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

Теперь, зная спецификацию, можно переходить к проверке на работоспособность.

Определение исправности по внешнему виду

В отличие от других радиодеталей (например, таких как транзистор или диод), вышедший из строя РТС-резистор часто можно определить по внешнему виду. Это связано с тем, что вследствие превышения допустимой мощности рассеивания нарушается целостность корпуса. Обнаружив на плате позистор с таким отклонением от нормы, можно смело выпаивать его и начинать поиск замены, не утруждая себя процедурой проверки мультиметром.

Если внешний осмотр не дал результата, приступаем к тестированию.

Пошаговая инструкция проверки позистора мультиметром

Для процесса тестирования, помимо измерительного прибора, потребуется паяльник. Подготовив все необходимое, начинаем действовать в следующем порядке:

  1. Подключаем тестируемую деталь к мультиметру. Желательно, чтобы прибор был оснащен «крокодилами», в противном случае припаиваем к выводам элемента проволоку и накручиваем ее на разные иглы щупов.
  2. Включаем режим измерения наименьшего сопротивления (200 Ом). Прибор покажет номинальную величину R, характерную для тестируемой модели (как правило, менее одного-двух десятков Ом). Если показание отличается от спецификации (с учетом погрешности), можно констатировать неисправность радиокомпонента.
  3. Аккуратно нагреваем корпус тестируемой детали при помощи паяльника, величина R начнет резко увеличиваться. Если она осталась неизменной, элемент необходимо менять.
  4. Отключаем мультиметр от тестируемой детали, даем ей остыть, после чего повторяем действия, описанные в пунктах 1 и 2. Если сопротивление вернулось к номинальному значению, то радиокомпонент с большой долей вероятности можно признать исправным.

www.asutpp.ru

Огромное спасибо за помощь в ремонте холодильника “Минск-4” 1969 года выпуска с мотор-компрессором…

Илья Владимирович, г. Москва

2005-05-16 12:04:36

Огромное спасибо за помощь в ремонте холодильника “Минск-4” 1969 года выпуска с мотор-компрессором CALEX K4N 90W 220V (см. мои вопросы №7115, 7186, 7206). Поскольку в пусковом реле выгорели контакты и пластмасса вокруг них так, что оно не подлежало восстановлению, а аналога с похожими параметрами не найти, пришлось в реле Р-4 вставить сердечник и пружину, а также перемотать обмотку от оригинального реле. Сейчас холодильник работает. Но хотелось бы подстраховаться на будущее. Поэтому прошу сообщить, каким параметрам должно в идеале соответствовать пускозащитное реле для данного мотор-компрессора, чтобы поискать адекватную замену или сделать соответствующее реле на заказ. Кроме того, хотелось бы уточнить возможность замены электромеханического реле на позисторное. Насколько я понял из материалов вашего сайта, позисторное реле не синхронизировано с режимами работы мотор-компрессора, как реле индуктивного типа. То есть, позистор отключает пусковую обмотку независимо от того, вышел или не вышел мотор-компрессор на рабочий режим. Не очень понятно, что происходит, когда мотор-компрессор уже давно работает, а позистор остывает. Он что все равно замыкает цепь пусковой обмотки и «подталкивает» работающий мотор-компрессор? Совмещены ли в серийно выпускаемых позисторных реле для холодильников как пусковое, так и защитное реле? При установке позисторного реле взамен индуктивного из цепи рабочей обмотки исключается катушка электромеханического реле. Требуется ли в этом случае нагружать цепь рабочей обмотки каким-либо другим элементом? Для нашего холодильника подойдет любое позисторное реле или нет? Порекомендуйте, пожалуйста.

К сожалению у нас нет технических характеристик на реле от компрессора CALEX K4N 90W 220V. Существует положительный опыт по замене электромеханических реле на позисторные именно на моторах CALEX (из-за малого тока, проходящего через рабочую обмотку, не позволяющего использовать при замене аналогичное реле Р-4). При работе компрессора позистор постоянно греется, поскольку находится в цепи питания пусковой обмотки. На данный момент выпускаются как совмещённые пусковые и защитные реле, так и раздельные. При замене электромеханического реле на позисторное нагружать цепь рабочей обмотки не требуется. Не рекомендуем устанавливать позисторные реле на моторы марки ХКВ-6 и ХКВ-8, в некоторых случаях не происходит запуска компрессора после остановки. На моторы CALEX нами устанавливались пусковые реле от компрессоров марки СК-140 (производство «Минск-Атлант»).

iceberg.ru
