Перефазировка фаз это – Перефазировка фаз это — Помогите с понятием «перефазировка» и ее влиянием на показания счетчика…вопрос жизни и смерти !!! — 22 ответа

Содержание

Экспертиза перекоса фаз (резкого повышения напряжения)

Если в квартире или в частном доме сгорели электроприборы, включенные в сеть, проблема может заключаться в перефазировке. Это — серьезный сбой, в результате которого напряжение по одной из фаз повышается до 380 В. Включенные в эту фазу приборы сгорают. Ответственность за такие сбои и за ущерб, возникающий из-за них, несет организация, обслуживающая электросеть.

Перекос фаз может происходить при обрыве, случайном либо намеренном отключении нулевого провода. Также проблема может возникать из-за неравномерности нагрузок, сбоев в работе изоляторов, разрядников ЛЭП. После перефазировок электрики обслуживающих организаций стараются как можно быстрее устранить неисправность. Если они успевают это сделать, сделать соответствующую строительную экспертизу и доказать вину обслуживающей компании в выгорании электроприборов сложно.

Если электроприборы выгорели в частном доме. Перефазировка чаще всего происходит именно в частных домах. При этом источник проблемы находится не на территории домовладения, за ее пределами, на том или ином участке распределительной сети. Если на одной линии подключено несколько домов, можно узнать у соседей, не возникало ли таких же проблем у них.

Если перегорание произошло в квартире. В электросети многоквартирных домов перекос фаз возникает реже, но это вполне возможно. Обычно проблемы с электросетью в такой ситуации есть сразу у нескольких квартир в подъезде.

Как происходит перефазировка (перекос фаз)?

При резком увеличении напряжения на одной из фаз, происходит следующее:

  • электроприборы, включенные в фазу, работают нестабильно – со сбоями или перегорают;
  • осветительные приборы могут давать тусклый свет, моргать, возможно их перегорание;
  • если в сеть включены трехфазные устройства, их работа становится нестабильной. Это — приборы, оснащенные электродвигателями, которые начинают работать со сбоями, их пуск, остановка выполняются некорректно, обмотка двигателя перегревается;
  • автомат защиты для «проблемной» фазы должен сработать и отключиться. Также может отключиться общий автомат.

При перефазировке соблюдают следующие требования безопасности:

  • после выгорания включенных в одну фазу электроприборов осмотрите щиток с автоматами защиты;
  • если общий автомат отключился, включайте его, только выключив автомат защиты, установленный на неисправную фазу;
  • автомат защиты на неисправную фазу включать категорически запрещено.

Перекос фаз — опасный сбой, который, помимо выгорания электроприборов, может вызывать следующие последствия:

  • увеличение расхода электроэнергии, потерь энергии при питании от централизованной сети;
  • возгорание электропроводки или включенных в сеть приборов;
  • поражение человека электрическим током.

Если в вашем доме или квартире произошла перефазировка, необходимо провести экспертизу, чтобы подтвердить вину обслуживающей организации в причиненном ущербе.

Специалисты «Инвест Консалтинг» имеют большой опыт проведения независимой экспертизы при перефазировке. В таких ситуациях мы рекомендуем:

  • сразу же связаться с «Инвест Консалтинг» по тел. +7 (495) 255-08-90, чтобы получить консультацию специалиста;
  • согласовать время приезда эксперта на объект;
  • только после этого вызвать сотрудников обслуживающей электросети организации.

Если электрики успеют устранить сбой до приезда эксперта, для того, чтобы доказать их вину, потребуется исследовать каждый из сгоревших электроприборов. Если каждый из них окажется выгоревшим из-за слишком высокого напряжения, это укажет на перефазировку и позволит обратиться за компенсацией ущерба в управляющую организацию. Если эксперт приезжает, когда сбой еще не устранен, выполняются осмотр и необходимые замеры, чтобы подтвердить факт перекоса фаз.

Независимая строительная экспертиза поможет выявить нарушения в электромонтаже, состоянии электросети, ее обслуживании и возместить ущерб, связанный с выгоранием электроприборов. Свяжитесь с нами, чтобы заказать ее по доступной цене.

Независимая строительная экспертиза

На территории Москвы и Московской области.

или позвоните по номеру +7 (495) 255-08-90

Нажимая кнопку «Отправить», вы автоматически выражаете согласие на обработку своих персональных данных и принимаете условия Пользовательского соглашения.

www.inconsalt.ru

Перефазировка фаз это — Помогите с понятием «перефазировка» и ее влиянием на показания счетчика…вопрос жизни и смерти !!! — 22 ответа



счётчик жизни и смерти

В разделе Техника на вопрос Помогите с понятием “перефазировка” и ее влиянием на показания счетчика…вопрос жизни и смерти !!! заданный автором Кровососный лучший ответ это Стетчик опломбирован был? Если да, то все вопросы к тому кто подключал и пломбировал счетчик. .
Кстати, если в розетке было две фазы, то напряжение между ними будет 380 вольт. Ни одна бытовая техника не выдержит и двух минут.

Ответ от 22 ответа[гуру]

Привет! Вот подборка тем с ответами на Ваш вопрос: Помогите с понятием “перефазировка” и ее влиянием на показания счетчика…вопрос жизни и смерти !!!

Ответ от Простонародный[гуру]
Виноват тот, кто подключал счетчик (если пломбы целые) . Остальное Вас заботить не должно.
Пошлите их на.. . и не платите.
А вот если Вы АКТ подписали не понимая и не читая – тогда плохо.
Срочно нужна бумажка.
Попробуйте заявление в милицию написать, что обманом вынудили акт подписать.
P.S. Есть варианты обмана с “перефазировкой”, где можно дурить счетчик не нарушая пломб. Но это нужно доказывать. Если подписали АКТ – считайте, что сознались и доказательств не нужно.

Ответ от Европейский[активный]
в этих счётчиках висит 2 пломбы, 1 с ОТК или как там его (на корпус)
а вторую вешает электрик на ту часть куда он провода подключил
если обе пломбы целы – все вопросы к электрику

Ответ от Илья Екутов[мастер]
Не совсем понятна фраза “..обнаружили две фазы в розетке”. Откуда им там взяться, если счётчик однофазный?? ? У вас дома одна розетка? ? И, как написал Вадим Дымов, не то что двух минут техника не выдержит – она сгорит сразу! !
Если сотрудники энергосбыта проверяли только одну розетку (?), то “две фазы” – это фаза и обрыв на нуле. “Специалисты” в сбыте ещё те работают! !
В общем, вас конкретно нае…. ли. И если вы ещё и акт подписали, то печальная ситуация.

Ответ от Ёергей Кольченко[гуру]
Тут какой то лохотрон напоминает. Ничего нельзя подписывать до выяснения в Энергосбыте. Идите туда и выясняйте причину составления акта. С технической стороны на счетчик и показания перефазировка никак не влияет. Для вашего понимания перефазировку делают тогда, когда на счетчик подходит не фаза а ноль. Просто меняют провода местами. Мне кажется что к вам приходили какие-то дилетанты, а не электрики. И правильно советует народ, если счетчик запломбирован и пломбы не нарушены, никаких актов не должно составляться. Выясняйте пока не поздно.

Ответ от Ваш Корреспондент[гуру]
Такую перефазировку, как две фазы, вместо фаза и ноль, можно выполнить только в этажном щитке и невозможно в самом счётчике. Если есть свидетели, что вы лазили в этажный щит или на опору ЛЭП, то пеняйте на себя! А если не лазили, то жалуйтесь всем, копия прокурору!
Думаю, что имеет место не перефазировка, а обрыв общего с соседями нулевого провода! Тогда в розетке будут две фазы – одна ваша, другая от соседа.

Ответ от Angel[активный]
Возможен еще один вариант: наводка. Если наличие фаз проверяли индикаторной отверткой, то такая проверка только показывает, что на проводе есть какой-то потенциал. У меня был случай, когда индикаторная отвертка светилась, но напряжение было всего лишь 36В.


Список эпизодов телесериала «Великолепный век» на Википедии
Посмотрите статью на википедии про Список эпизодов телесериала «Великолепный век»

22oa.ru

Порядок чередования фаз в трехфазной сети

Прямое и обратное чередование фаз

Трехфазный переменный ток графически представляет собой три фазы в виде чередующихся синусоид на оси Х, сдвинутых по отношению друг к другу на 120°. Первую синусоиду можно представить как фазу А, следующую синусоиду как фазу B, сдвинутую на 120° относительно фазы А, и третью фазу C, также сдвинутую на 120° по отношению к фазе В.

Графическое отображение сдвига фаз на 120° трехфазной сети



Если фазы имеют порядок АВС, то такое следование фаз называется прямым чередованием. Следовательно, порядок фаз СВА будет означать обратное чередование. Всего возможно три прямых чередования фаз ABС, BCА, CАВ. Для обратного чередования фаз порядок будет выглядеть как CВА, BAC, ACB.

Проверить чередование фаз трехфазной сети можно фазоуказателем ФУ — 2. Он представляет собой небольшой корпус, на котором имеются три зажима для подключения трех фаз сети, алюминиевого диска с черной точкой на белом фоне и три обмотки. Принцип действия у него аналогичен работе асинхронного электродвигателя.

Если подключить фазоуказатель к трем фазам и нажать кнопку на корпусе, то диск начнёт вращаться в одну из сторон. Когда вращение диска совпадает со стрелкой на корпусе, тогда фазоуказатель показывает прямое чередование фаз, вращение диска в обратном направлении указывает на обратное чередование фаз.

Электрическая схема фазоуказателя ФУ-2

В каких случаях необходимо знать порядок чередования фаз. Во-первых, если дом подключен к трехфазной сети и установлен индукционный электросчётчик, тогда нужно соблюдать на нем прямое чередование фаз. При неправильном подключении такого электросчетчика возможен его самоход, что даст неправильные показания в сторону увеличения расхода электроэнергии.

Также, если в доме используются асинхронные электродвигатели, то направление вращения ротора будет зависеть от порядка чередования фаз. Меняя чередование фаз на асинхронном электродвигателе можно изменить направление вращения ротора в нужную сторону.

Что такое фазировка трехфазной сети

Фазировку трех фаз проводят в трансформаторных подстанциях при параллельном подключении трансформаторов. Подключение двух трансформаторов к одной трехфазной сети осуществляется межсекционными автоматическими выключателями. Проверить одноименные фазы фазоуказателем не представляется возможным.

Однако можно определить одноименные фазы мультиметром или любым вольтметром с пределом измерения 500 В. При проведении фазировки, нужно соблюдать все меры безопасности и заранее проверить на работоспособность мультиметр. Перед нахождением одноименных фаз важно определить наличие фазного напряжения относительно «земли» на всех шинах (на случай обрыва).

Проверка на обрыв и нахождение одноименных фаз в трехфазной сети

Далее, работая в резиновых перчатках, замеряют линейные напряжения на шинах разных трансформаторов. Если найдены шины, напряжение между которыми около нуля, то такие шины имеют одноименные фазы и их отмечают. Следом находят остальные две пары одноимённых шин и также отмечают.

Если напряжения между всеми шинами разных трансформаторов ниже линейного 380 В, но значительно отличаются от нуля, то фазировать такие трансформаторы нельзя, т. к. они имеют разные схемы соединения. Найденные одноимённые шины соединяют на разъединителях для параллельной работы.

Отличие фазного и линейного напряжения в трехфазной сети

Когда трансформатор имеет различные напряжения, при одинаковых схемах соединений, их подгоняют переключателем отводов обмоток трансформаторов до номинального значения. Фазировку высоковольтных линий проводят специальными высоковольтными индикаторами УВНФ.

Тоже интересные статьи

electricavdome.ru

Чередование фаз в трехфазной сети – что это и как проверить

Часто на объектах электроснабжения приходится решать задачу проверки чередования фаз, а также производить фазировку. Обычно эти задачи входят в комплекс работ по согласованию параллельной работы трансформаторов. Хочется поделиться небольшой историей, в которой будут затронуты темы чередования фаз в трехфазной сети и правильной фазировки, а также приборы и методы, использующиеся при этом.

Небольшое вступление

Попалась на глаза история о монтаже электрооборудования, а именно двух масляных трансформаторов. Работы были завершены успешно. В итоге имелась следующая схема электроснабжения. Собственно сами трансформаторы, вводные выключатели, секционные разъединители, две секции шин. Успешно, как считали монтажники, прошли пусконаладочные работы. Стали включать оба трансформатора на параллельную работу и получили короткое замыкание. Естественно, монтажники утверждали, что произвели проверку чередования фаз с обоих источников и все совпадало. Но, о фазировке не было сказано ни слова. А зря! Теперь давайте разберемся подробно, что же пошло не так.

Что собой представляет чередование фаз?

Как известно, в трехфазной сети присутствует три разноименные фазы. Условно они обозначаются как А, В и С. Вспоминая теорию, можно говорить что синусоиды фаз смещены относительно друг друга на 120 градусов. Так вот всего может быть шесть разных порядков чередования, и все они делятся на два вида – прямое и обратное. Прямым чередованием считается следующий порядок – АВС, ВСА и САВ. Обратный порядок будет соответственно СВА, ВАС и АСВ.

Чтобы проверить порядок чередования фаз можно воспользоваться таким прибором, как фазоуказатель. О том, как пользоваться фазоуказателем, мы уже рассказывали. Конкретно рассмотрим последовательность проверки прибором ФУ 2.

Как выполнить проверку?

Сам прибор (предоставлен на фото ниже) представляет собой три обмотки и диск, который вращается при проверке. На нем нанесены черные метки, которые чередуются с белыми. Это сделано для удобства считывания результата. Работает прибор по принципу асинхронного двигателя.

Итак, подключаем на выводы прибора три провода от источника трехфазного напряжения. Нажимаем кнопку на приборе, которая расположена на боковой стенке. Увидим, что диск начал вращаться. Если он крутится по направлению нарисованной на приборе стрелки, значит, чередование фаз прямое и соответствует одному из вариантов порядка АВС, ВСА или САВ. Когда диск будет вращаться в противоположную стрелке сторону, можно говорить об обратном чередовании. В таком случае возможен один из таких трех вариантов – СВА, ВАС или АСВ.

Если возвращаться к истории с монтажниками, то все что они сделали – это лишь определение чередования фаз. Да, в обоих случаях порядок совпал. Однако нужно было еще проверить фазировку. А ее невозможно выполнить с помощью фазоуказателя. При включении были соединены разноименные фазы. Чтобы узнать где условно А, В и С, нужно было применить мультиметр или осциллограф.

Мультиметром измеряется напряжение между фазами разных источников питания и если оно равно нулю, то фазы одноименные. Если же напряжение будет соответствовать линейному напряжению, то они разноименные. Это самый простой и действенный способ. Более подробно о том, как пользоваться мультиметром, вы можете узнать в нашей статье. Можно, конечно, воспользоваться осциллографом и смотреть по осциллограмме какая фаза от какой отстает на 120 градусов, но это нецелесообразно. Во-первых, так на порядок усложняется методика, и во-вторых такой прибор стоит немалых денег.

На видео ниже наглядно показывается, как проверить чередование фаз:

Когда нужно учитывать порядок?

Проверить чередование фаз нужно при эксплуатации трехфазных электродвигателей переменного тока. От порядка фаз будет меняться направление вращения двигателя, что иногда бывает очень важно, особенно если на участке находится много механизмов, использующих двигатели.

Также важно учитывать порядок следования фаз при подключении электросчетчика индукционного типа СА4. Если порядок будет обратный возможно такое явление как самопроизвольное движение диска на счетчике. Новые электронные счетчики, конечно, нечувствительны к чередованию фаз, но на их индикаторе появится соответствующее изображение.

Если имеется электрический силовой кабель, с помощью которого необходимо выполнить подключение трехфазной сети питания, и нужен контроль фазировки, выполнить его можно и без специальных приборов. Зачастую жилы внутри кабеля отличаются по цвету изоляции, что сильно упрощает процесс «прозвонки». Так, чтобы узнать где условно находится фаза А, В или С понадобится лишь снять наружную изоляцию кабеля. На двух концах мы увидим жилы одинакового цвета. Их мы и примем за одинаковые. Подробнее о цветовой маркировке проводов вы можете узнать из нашей статьи.

Но все же слепо доверяться такой маркировке нельзя. Так, на практике бывают случаи, что производители кабеля не могут гарантировать что в начале и в конце кабеля цвет жил будет один и тот же. Поэтому нужно все равно прозвонить жилы прозвонкой.

Теперь вы знаете, что такое чередование фаз в трехфазной сети и как его проверить с помощью приборов. Надеемся, информация была для вас полезной и интересной!

Советуем также прочитать:

samelectrik.ru

Что такое чередование фаз и фазировка | Новости

Нередко при обслуживании электрооборудований необходимо проводить проверку чередования фаз и производить фазировку. Таким чаще всего пользуются  при согласовании работы трансформаторов. В нашей статье мы опишем чередование фаз в 3-х фазной сети, необходимые инструменты и способы правильной фазировки.

Вводная история

Представим себе монтаж двух масляных трансформаторов. Электрики провели успешные пусконаладочные работы трансформаторов, вводных выключателей, шин и секционных разделителей. Но, когда попытались запустить трансформаторы параллельно, произошло короткое замыкание. Электромонтеры говорили, что произвели проверку чередования фаз, и все было в порядке. Но фазировку видимо никто не учел, что привело к такой ошибке. Давайте детально рассмотрим суть проблемы данного случая.

Что такое чередование фаз

Трехфазная сеть имеет три фазы, обозначаемые А, В и С. Если вспомнить физику, то это означает, что синусоиды фаз на 120˚ смещены друг от друга. Всего существует шесть типов порядков чередования, которые в свою очередь можно разделить на две группы – прямые и обратные.  Прямые чередования выглядят как АВС, ВСА и САВ, а обратные – СВА, ВАС и АСВ. Для проверки чередования фаз используют прибор – фазоуказатель.

Что необходимо для проверки фаз

Фазоуказатель (см. рисунок ниже) состоит из трех обмоток и диска, который при проверке будет вращаться. Чтобы удобно было распознавать результат, на диске нанесены черно-белые метки. ФУ работает так же, как и асинхронный двигатель.

Если мы подключим три провода на выводы, то увидим, что диск начнет вращаться. Если он крутится по часовой стрелке, это означает прямое чередование фаз (АВС, ВСА или САВ).Если диск крутится против часовой стрелки, то это означает обратное чередование( СВА, ВАС или АСВ).

Вернемся к нашей истории с электромонтажниками, они проверили чередование фаз, которое в одном и другом случае совпало. Фазировку было выполнить необходимо, а тут не обойтись без фазоуказателя (ФУ). Электромонтажники соединили разноименные фазы при запуске, а для того, чтобы узнать где именно А, В и С надо было использовать мультиметр или осциллограф.

Прибор мультиметр измеряет напряжение между фазами разных источников питания, достижение отметки ноль означает, что фазы одноименные.  В противоположном случае, линейное напряжение будет означать, что фазы разноименные.  Такой способ самый быстрый и простой, но можно также использовать осциллограф, который будет показывать какая фаза отстает от другой на 120˚.

В каких случаях учитывают порядок

Проверка чередования фаз необходима при использовании трехфазных электродвигателей переменного тока. От порядка фаз зависит направление вращения двигателя, это очень важное условие, особенно когда несколько механизмов используют двигатели.

Еще один случай, когда необходимо обратить внимание на чередование фаз, это при работе с электросчетчиком индукционного типа СА4. При обратном порядке иногда случается самопроизвольное вращение диска на счетчике.  Современные счетчики не настолько чувствительны к чередованию фаз, но у них на индикаторе тоже появится  соответствующие данные.

Иногда контроль фазировки можно выполнить и без специальных приборов. Это если подключение трехфазной сети питания выполняется с помощью электрического силового кабеля, купить который можно в компании Югтелекабель. Если жилы внутри кабеля отличаются по цветам, то прозвонка осуществляется гораздо быстрее. Иногда просто нужно снять наружную изоляцию кабеля, чтобы понять, где какая фаза находится (А, В или С). Если на обоих концах жилы одинакового цвета, то они одинаковые.

Не всегда стоит полагаться на цветовую маркировку, не все производители придерживаются таких тенденций, иногда на разных концах кабеля можно встретить  разные цвета. Поэтому лучше воспользоваться прозвонкой жил.

www.yugtelekabel.ru

Понятие о фазировке

Дата публикации: .

Под фазировкой в широком смысле этого слова подразумевается согласование соединяемых фаз. Сфазированные между собой обмотки правильно соединяются в звезды и треугольники, несфазированные обмотки образуют вместо звезды “елочку” (смотрите статью “Некоторые ошибки при соединениях в звезду, треугольник, зигзаг”) и тому подобное.

Но фазировкой самих обмоток далеко не исчерпываются задачи, стоящие при включении в сеть электрооборудования, так как правильно сфазированный аппарат или электрическую машину нужно еще сфазировать с сетью, к которой он или она присоединяется. Задача состоит в том, чтобы не только исключить короткие замыкания при соединении двух источников тока, но и не допустить между ними уравнительных токов, а в отношении электродвигателей – обеспечить необходимое направление вращения.

Итак, в общем случае имеется сеть, фазы которой a, b, c определены и принимаются за исходные (рисунок 1, а). К сети должна присоединяться нагрузка.

Если это лампы, печи и другие электроприемники, не являющиеся источниками или преобразователями тока, то фазировка безразлична. Важно только, чтобы нуль нагрузки не попал ошибочно на фазу (рисунок 1, г), иначе лампы перегорят.

Если нагрузкой являются электродвигатели, то необходимо, чтобы они вращались в определенном направлении. А это достигается вполне определенной последовательностью присоединения электродвигателя к сети. Пусть, например, вращение фаз в сети происходит против часовой стрелки (рисунок 1, а), Если присоединить электродвигатель Д так, как показано на рисунке 1, б, то ток будет достигать максимальных значений в обмотке 2 (которая присоединена к фазе a), затем в обмотке 3 (так как за фазой a следует фаза b) и, наконец, в обмотке 1. Значит, ротор электродвигателя будет вращаться против часовой стрелки.

Если присоединить электродвигатель иначе (рисунок 1, в), так, что ток будет достигать максимального значения сначала в обмотке 3, затем в обмотке 2 и, наконец, в обмотке 1, ротор будет вращаться по часовой стрелке. Чтобы изменить направление вращения электродвигателя, достаточно поменять местами на его зажимах любые две фазы. Действительно, для электродвигателя важно только направление вращения, а оно сохраняется при трех вариантах присоединения, а именно: a, b, c; b, c, a; c, a, b, но изменяется на обратное, если в любом из этих вариантов поменять местами любые две фазы: a, c, b; b, a, c; c, b, a.

Рассмотрим два типичных случая присоединения трансформатора T2 к сети, которая получает питание от трансформатора T1. Трансформаторы имеют равные вторичные напряжения, одинаковые группы соединения (смотрите статью “Группы соединения трансформаторов”) и, значит, могут работать параллельно, но еще не сфазированы. Задача состоит в том, чтобы их сфазировать, то есть выводы a1, b1 и c1 трансформатора T2 присоединить соответственно к шинам a, b и c.

На рисунке 1 выводы a1, b1 и c1 обозначены. Но при фазировке неизвестно, в каком порядке они подходят к шинам. Поэтому, прежде чем присоединять трансформатор T2 к шинам, необходимо произвести соответствующие измерения, например с помощью вольтметра 1.

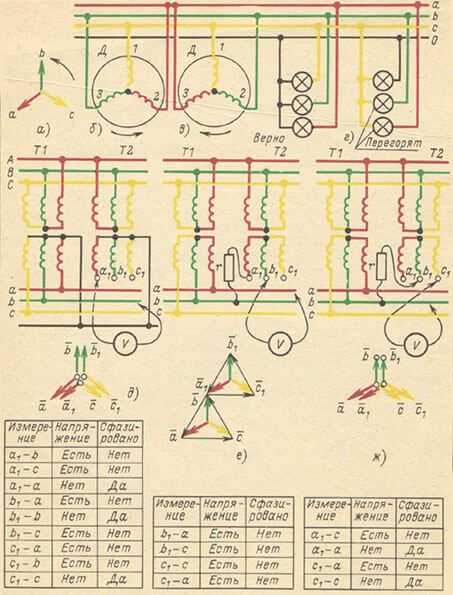

Рисунок 1. Принципиальные схемы фазировки

1-й случай. Нейтрали трансформаторов соединены (рисунок 1, д).
Вольтметр V включают поочередно между каждым выводом трансформатора a1, b1 и c1 и шинами a, b и c, например в таком порядке, как перечислено в таблице к рисунку. Между разными фазами a1b, a1c, b1a, b1c, c1b, c1a вольтметр показывает напряжение. Между одинаковыми фазами a1a, b1b, c1c напряжения нет. В справедливости этого вывода легко убедиться по векторной диаграмме, приведенной там же.

2-й случай. Нейтрали трансформаторов не соединены. В этом необходимо предварительно убедиться, так как они могут случайно соединяться через землю, если неисправны пробивные предохранители (смотрите статью “Схема соединения “Звезда”, рисунок 11).

Перед измерением нужно соединить один из выводов, например a1 (рисунок 1, е), с одной из шин, например с шиной b. На рисунке показано соединение через сопротивление r, которое всегда полезно включить во избежание короткого замыкания по непредвиденным причинам. Измерение поочередно производится между выводами b1 и c1 и шинами a и c согласно таблице и векторной диаграмме. Из нее видно, что фазировка не получилась. Почему? Потому что мы соединили фазу a1 с шиной b, то есть нефазированные выводы. Ясно, что и другие пары выводов не могли оказаться сфазированными.

Не добившись успеха при соединении вывода a1 с шиной b, приходится испытать другое соединение (рисунок 1, ж). Оно оказалось удачным: вывод b1 соединен с шиной b, то есть сфазирован. Поэтому при измерениях между выводами a1 и шиной a, а также между выводом c1 и шиной c напряжения нет (смотрите таблицу), что свидетельствует о том, что и они сфазированы.

Видео 1. Процедура фазировки линий трехфазной сети на подстанциях

Некоторые ошибки при фазировке и их предупреждение

Фазировка – дело сложное и весьма разнообразное. Здесь же обратим внимание на две распространенные ошибки: на фазировку с помощью фазоуказателя, чего ни в коем случае делать нельзя; на неправильное отношение к присоединению к шинам генераторов и вторичных обмоток трансформаторов, питающих сеть.

Фазоуказатель указывает только направление вращения фаз и не больше, но как было уже указано, вращение имеет одно и то же направление при нескольких вариантах присоединения, среди которых есть и такое, при котором не исключено соединение разноименных фаз, то есть короткое замыкание.

Рисунок 2 иллюстрирует ошибку при фазировке перед соединением двух секций с разным расположением шин. На 1-й секции шины расположены в порядке a, b, c, на 2-й – c, a, b. Фазоуказатели ФУ показывают, несмотря на это, одно и то же направление вращения. И если на этом основании сделать ошибочное заключение о том, что шины обеих секций сфазированы, и соединить их, как показано на рисунке 2, то произойдет короткое замыкание.

Рисунок 2. Нельзя выполнить фазировку с помощью фазоуказателя

Неправильное присоединение к шинам питающего генератора или вторичной обмотки трансформатора может привести к тому, что последовательность фаз на шинах изменится. В результате такой ошибки все электродвигатели, питающиеся, от шин, пойдут в обратную сторону, в чем легко убедиться по рисунку 3. Сверху на нем показано правильное присоединение генератора Г к шинам, при котором роторы двигателей Д вращаются против часовой стрелки. На нижнем рисунке показана ошибка: при присоединении к шинам генератора левый и средний выводы “перекрещены”. Из-за этого порядок следования фаз в обмотках электродвигателей изменился, поэтому их роторы стали вращаться в обратную сторону.

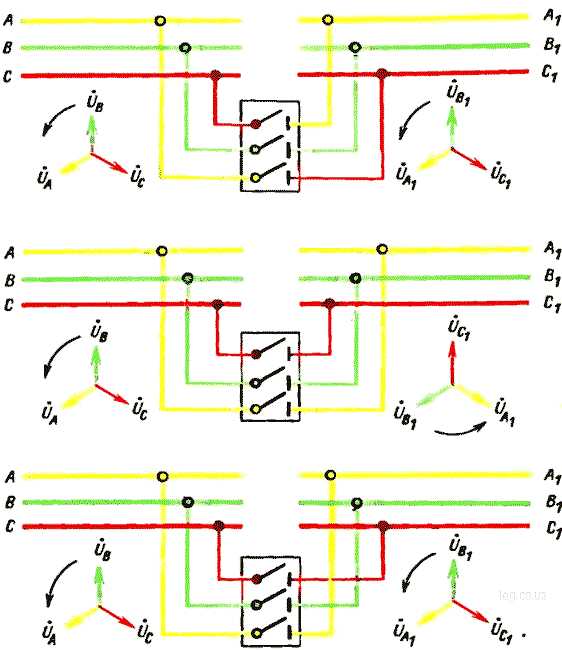

Рисунок 3. При перекрещивании фаз источники электропитания изменяется направление вращения всех присоединенных к нему электродвигателей


1 Лампами для этой цели пользоваться опасно, так как между несфазированными выводами может получиться двойное линейное напряжение. В сетях 380 / 220 В оно составит 760 В.

Источник: Каминский Е. А., “Звезда, треугольник, зигзаг” – 4-е издание, переработанное – Москва: Энергия, 1977 – 104с.

www.electromechanics.ru

Что такое перекос фаз и с чем он связан

В связи с ростом средней мощности бытовых приборов и техники, установленной в одном месте, например, в квартире, нередко возникает явление, называемое перекосом фаз.

Причины перекоса фаз

Причин перекоса может быть несколько, однако, наиболее распространенной является причина, связанная с неправильной и неравномерно распределенной нагрузкой в фазах внутренних сетей. В случае возникновения перекоса на объекте с трехфазным питанием, это означает, что одна или две фазы работают с перегрузкой, тогда как другие фазы имеют гораздо меньшую нагрузку.

Однофазные потребители нередко попадают на одну фазу, и в этом случае перекос фаз образуется при одновременном включении большого количества бытовой техники. Первыми признаками перекоса могут быть бытовые приборы, мощность которых заметно упала, или они вообще перестали работать. Освещение становится тусклым, а лампы дневного света начинают мерцать.

Однако, чтобы точно определить наличие перекоса, необходимо пригласить электрика, чтобы на месте произвести проверку. Только с помощью измерений можно определить разницу в нагрузке и, соответственно, разницу в напряжении.

Основная опасность ситуации состоит в том, что бытовые приборы начинают работать некорректно, и появляется реальная возможность поломок вплоть до полного выхода их из строя. Наибольшая часть негативных последствий приходится на различные виды электродвигателей, которые установлены почти во всех приборах.

После того, как выяснился вопрос, что такое перекос фаз и с чем он связан, необходимо рассмотреть основные способы борьбы с этим явлением. Следует сразу отметить, что данные способы не являются универсальными, а подходят только для конкретных ситуаций.

Устранение перекоса фаз

При первом способе нагрузка на фазы у потребителя должна быть правильно и равномерно распределена. Этот способ пригоден, если питание осуществляется от трехфазной сети. В современных условиях, трехфазным питанием пользуются не так как ранее, только предприятия промышленного производства, но и обычные люди, к домам которых подведены три фазы. В этих случаях, необходимо сразу приглашать специалиста, чтобы посчитать и равномерно распределить всю нагрузку.

Второй способ касается однофазных потребителей. В этом случае, также необходим специалист, который произведет подсчет мощности у каждого потребителя, а, затем, произведет перераспределение в общем электрощите или на электролинии. Таким образом, перекос будет выровнен.
