Отверстия под кондиционер – Отверстия под кондиционер. Установка напольного кондиционера своими руками: виды, монтаж, предосторожность

Бурение отверстия в стене

Подготовка к бурению

После того как вы выбрали место установки внутреннего и внешнего блоков, будет известно где пройдёт трасса и соответственно, где необходимо бурить отверстие.

Необходимо его наметить, если вы будете вести трассу в коробе, то его нужно расположить как можно ближе к стене – чтобы трубки уместились в короб.

Если же монтаж “прямой” или с укладкой в штробу, то это не имеет особого значения

Диаметр отверстия



Размер отверстия зависит от диаметров медных трубок, сечения электрического кабеля и наличия дренажного шланга.

Чем мощнее кондиционер, тем толще его трубки, а если вы выбрали способ удаления конденсата – самотёком, то вам придётся выводить на улицу ещё и 16 мм шланг.

Для бытовых кондиционеров небольшой мощности необходимо отверстие диаметром 40-45 мм. Для новичков лучше 45 мм.

Применять несколько отверстий маленького диаметра не следует, так как пробурить в стене отверстия малого диаметра большой длины проблематично.

Перфоратор и бур



Бур необходимо применять соответствующей длины и диаметра, для этого надо заранее измерить толщину стены.

Для толстых стен применяют специальные наборные буры, которые наращиваются путём прикрепления дополнительных секций.

Если длины бура не хватает, то проходить отверстие с двух сторон крайне нежелательно, так как совместить их очень сложно, такая процедура навсегда отобьёт охоту заниматься установкой кондиционеров.

Лучше взять в аренду бур подходящей длины, это сэкономит ваше время и нервы.

Перфоратор  должен быть соответствующей мощности, для бура SDS Max

От производителя перфоратора зависит его долговечность и удобство использования, к примеру, хорошие перфораторы имеют большую мощность и при этом мало весят, пользоваться ими очень удобно.

Признанным лидером в производстве перфораторов является фирма Hilti.

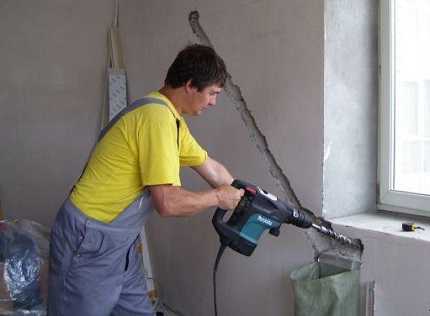

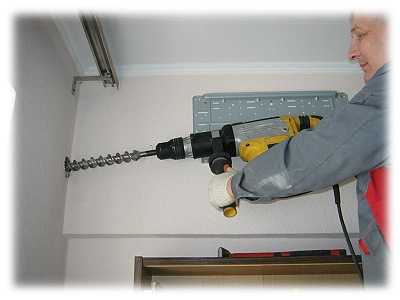

Бурение стены

Итак, вы наметили отверстие, подготовили инструмент.

После этого необходимо начинать бурение, соблюдая технику безопасности:

• одеть защитные очки
• одеть респиратор
• занять устойчивое положение
• держать инструмент за предназначенные для этого ручки
• не прикасаться к буру – он сильно нагревается во время работы
• через определённое время делать перерыв в работе, чтобы дать остыть инструменту
• время зависит от прочности стены, материала из которого она сделана
• после того как вы полностью пробурили отверстие, его необходимо прочистить от остатков бетона или кирпича.



Нюансы при бурении

Уклон отверстия



При удалении конденсата на улицу, дренажная система проходит через стену, и если в стене будет прямой участок, то как следствие – засорение дренажа, течь воды из внутреннего блока.

Ещё одна неприятность при этом – застой воды, результат – неприятный запах из кондиционера, причём неважно, будет он работать или нет.

Поэтому обязательно нужно бурить отверстие с уклоном на улицу около 5%.

Также, при разметке отверстия, не забудьте, что оно должно быть не на уровне выхода из кондиционера, а с учётом уклона, то есть ниже.

Препятствия в стене



Если стена изготовлена из железобетона, то при бурении можно наткнуться на арматуру.

Признаки этого – изменяется звук при вращении бура, отверстие не увеличивается, бур может защемить, а также металлическая стружка на конце бура, если его вытащить.

Бороться с этим сложно, бывает даже проще сделать другое отверстие.

Также иногда можно наткнуться на скрытые трубы или проводку.

Чтобы не попасть в провод, можно просканировать стену специальным индикатором, наподобие, индикаторной отвёртки, которые продаются в специализированных магазинах и стоят совсем не дорого.



Герметизация отверстия

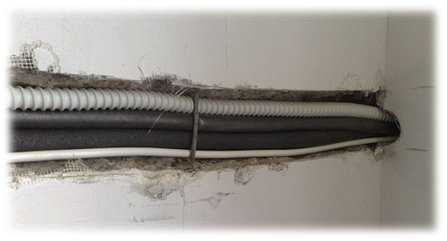

После проведения всех необходимых коммуникаций необходимо загерметизировать отверстие с двух сторон.

Это предотвратит сквозняк через щели, лишних потерь холода из трассы, а также скопления влаги, которая без герметизации будет выделяться на трубках.

Герметизировать лучше всего монтажной пеной, но подойдёт и безкислотный герметик.

masterxoloda.ru

Как самому смонтировать кондиционер | Кондиционеры

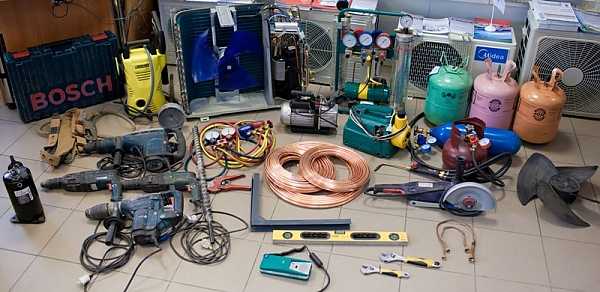

Прежде чем приступать к работе по монтажу, приобретите необходимый монтажный инструмент и аксессуары и затем внимательно изучите техническую документацию фирмы-производителя конкретной модели кондиционера.

1. Выбор места под кондиционер
Убедитесь, что месторасположение кондиционера не скажется отрицательно на его эксплуатационно-технических характеристиках.

1.1. Выбор места для внутреннего блока

1. Место должно быть прочным, чтобы выдержать вес кондиционера

2. Место должно обеспечивать хорошую циркуляцию воздуха

3. Место должно быть удобным для отвода воды. Та часть дренажной трубы, которая располагается внутри помещения, должна быть как можно короче. Кроме того, убедитесь, что отводимая дренажная труба не будет причинять неудобств соседям.

4. Место должно быть удобным для проведения регулировки и техобслуживания

5. Место не должно подвергаться воздействию прямых солнечных лучей

6. Рядом с входным и выходным отверстиями кондиционера не должно быть никаких препятствий


1.2. Выбор места для внешнего блока
Место должно быть таким, чтобы отводимый от блока горячий воздух не причинял неудобств соседям

1. При выборе места необходимо учитывать возникающий при работе кондиционера шум

2. Место установки должно иметь прочное основание. Непрочное основание небезопасно, кроме того, оно может явиться причиной появления избыточного шума. Запрещается ставить внешний блок прямо на землю.

3. Старайтесь избегать мест, где внешний блок может быть засыпан снегом.

4. Место должно быть таким, чтобы осуществляемый теплообменником теплообмен был эффективным

5. Место должно быть удобным для проведения осмотра и проведения техобслуживания
   Учитывайте, что у каждой модели кондиционера есть максимально допустимая длина трубопровода с хладагентом и максимально допустимый перепад высот.


2. Сверление отверстия в стене
Через просверленное отверстие в стене проходят трубопроводы с хладагентом, дренажный трубопровод, электрическая проводка и т.д., соединяющие внутренний и внешний блок сплит-системы.

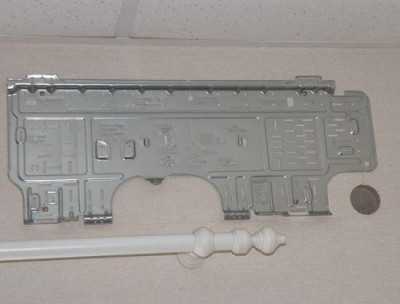

Выбор места под отверстие: крепежная задняя панель имеет специальные метки, показывающие возможные положения отверстия. При выборе положения необходимо пользоваться данными метками. Диаметр отверстия обычно составляет 6,5 см.

2.1. Сверление отверстия
Отверстие сверлится при помощи циркулярной пилы, перфоратора или выбивается зубилом, при этом работа должна вестись с обеих сторон стены. При сверлении отверстия будьте осторожны, поскольку внутри стены могут быть расположены балки, электропроводка, магистрали с газом и.т.д.

2.2. Защитная труба
Если острые металлические детали или провода, расположенные внутри стены, повредят изоляцию электропроводки, может произойти короткое замыкание. Во избежание этого необходимо использовать защитную трубку. Кроме того, отверстие в стене должно иметь небольшой уклон наружу, чтобы в дождь в него не попадала влага.

3. Прокладка электропроводки внутри помещения
После снятия с проводов изоляции вставьте концы проводов как можно глубже в разъемы.

ВНИМАНИЕ! НЕ ВКЛЮЧАТЬ ПИТАНИЕ!!!

4. Крепление кондиционера
4.1. Внутренний блок

1. Должен быть установлен ровно. В противном случае возможна утечка воды

2. После установки внутреннего блока на крепежную заднюю панель надавите на него, чтобы его крючки крепко вошли в заднюю панель.


4.2. Внешний блок

1. Запрещается устанавливать внешний блок непосредственно на землю. Вместо этого его необходимо поместить на небольшую подставку. Также следует следить, чтобы кондиционер располагался ровно.

2. Запрещается устанавливать внешние блоки кондиционеров в таких местах, где существует возможность утечки взрывоопасных газов.


5. Прокладка трубопровода

5.1. Выбор медных трубопроводов
Разрешается использовать только медные трубы указанной в инструкции по монтажу производителя толщины, выполненные из бескислородной меди и не имеющие сварных соединений.

5.2. Нарезание трубки
Для нарезания трубки следует использовать труборез. Использование ножовки может привести к попаданию металлической стружки в трубку, а также к неровному срезу, что сделает развальцовку невозможной, а это, в свою очередь, приведет к утечке газа или к сбоям в работе кондиционера. При определении длины трубопровода, соединяющего внутренний и внешний блоки, дайте небольшой запас (0,5-1м). Это позволит снизить нагрузки на места соединений, возникающие в результате вибрации и пр. Для настенных кондиционеров дополнительная длина узкого и широкого трубопроводов разная, и это необходимо помнить при резке трубы.

5.3. Снятие заусенцев с обрезанного конца трубы
После отрезания трубки при помощи трубореза на ее внутренней стороне останутся заусенцы. Перед развальцовкой эти заусенцы необходимо снять. При снятии заусенцев трубка должна быть направлена вниз, так как попадание металлической стружки в компрессор кондиционера выводит его из строя.

5.4. Развальцовка
Очень важно, чтобы внутренняя поверхность развальцованного торца трубы была блестящей и не имела царапин.

5.5. Изоляция трубопроводов
Вне зависимости от модели кондиционера широкие и узкие трубопроводы должны изолироваться раздельно. В кондиционерах, работающих только на охлаждение, как широкий, так и узкий трубопроводы в процессе работы охлаждаются. Отсутствие изоляции может привести к появлению на поверхности трубопроводов конденсата, что в свою очередь, вызовет потерю теплоты. В кондиционерах, работающих на обогрев и на охлаждение, широкий и узкий трубопроводы в процессе работы нагреваются. Оба трубопровода должны быть заизолированы во избежание отдачи теплоты окружающему воздуху.

5.6 Меры предосторожности при гибке трубы
Если труба будет иметь трещины, это отрицательно скажется на эксплуатационно-технических характеристиках кондиционера. Чтобы труба не сломалась, ее рекомендуется сгибать вручную. Для гибки трубы диаметром более 1/2 дюйма рекомендуется использовать трубогиб.

6. Подсоединение трубопровода
Три правила: сухость, чистота и герметичность.

1. Сухость. Следите за тем, чтобы в трубопровод не попала влага.

2. Чистота. Следите за тем, чтобы в трубопровод не попали грязь, песок и т.д.

3. Герметичность. Убедитесь в отсутствии утечек хладагента. Нанесение специального герметика на места соединений является хорошим способом предотвращения утечек.


6.1 Меры предосторожности при подсоединении трубопроводов
Для упрощения подсоединения рекомендуется подсоединять широкий трубопровод, а затем узкий. Выровняйте соединительный штуцер с накидной гайкой и аккуратно вручную несколько раз поверните гайку, чтобы она ровно вошла в зацепление со штуцером. Затем при помощи гаечного ключа затяните гайку требуемым усилием.

При работе с гайками диаметром 6,35 мм (1/4 дюйма) необходимо использовать специальный ключ с ограничением по крутящему моменту (16,5 Нм).

6.2 Ловушки для воды
Если внешний блок расположен выше, чем внутренний, то для защиты от стекания по трубопроводу воды и попадания воды внутрь помещения необходимо установить специальную ловушку.

7. Удаление воздуха
Удалением воздуха называется процедура, в процессе которого из трубопровода, соединяющего внутренний и внешний блоки, а также из внутреннего блока удаляется воздух.

7.1. Чем вызвана необходимость удаления воздуха?
Если удаление воздуха не производится, он попадет в контур охлаждения, что приведет к резкому повышению давления, повышенному потреблению электроэнергии и снижению мощности кондиционера.

Кроме того, содержащаяся в воздухе влага может привести к повреждению изоляции электродвигателя компрессора и к разложению хладагента, что резко снизит срок службы кондиционера.

7.2 Процедура удаления воздуха

1. Убедитесь, что все трубопроводы подсоединены правильно

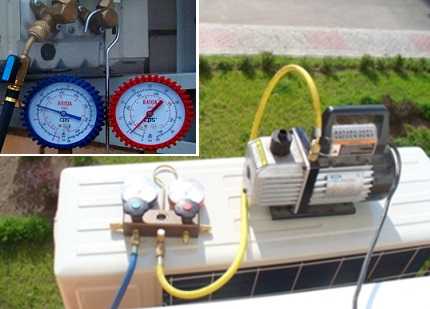

2. Подсоедините манометр и вакуумный насос

3. Полностью откройте клапан низкого давления

4. Включите вакуумный насос и доведите давление до – 101 кПа (на это требуется не менее 15 минут).

5. Удерживая клапан низкого давления в полностью открытом положении, выключите вакуумный насос

6. Полностью откройте сервисные клапаны широкого и узкого трубопроводов

7. Отсоедините манометр

8. Установите крышки на сервисные клапаны широкого и узкого трубопроводов

9. Закрутите накидную гайку штуцера накачки.


8. Проверка наличия утечек
Для проверки надежности соединений трубопроводов нанесите на эти места мыльную пену. При наличии утечек в этом месте появятся пузыри.

9. Открывание сервисного клапана
По окончании проверки наличия утечек полностью откройте все сервисные клапаны.

10. Подсоединение электропроводки
Снимите изоляцию с концов проводов (примерно 15мм) и как можно дальше вставьте их в соответствующие разъемы.

ВНИМАНИЕ! НЕ ВКЛЮЧАТЬ ПИТАНИЕ!!!

11. Установка дренажной трубы

11.1. Дренажный трубопровод внутри помещения
Установите внутренний блок кондиционера таким образом, чтобы он был расположен ровно и не имел наклона вперед или назад. Убедитесь, что дренажная трубка имеет уклон вниз. Убедитесь, что дренажный трубопровод не имеет ловушек. Если дренажный трубопровод имеет длинные горизонтальные участки, заизолируйте его жестким поливинилхлоридом.

11.2. Осуществление слива вне помещения

1. Если нет никаких дополнительных препятствий, больше ничего не потребуется

2. Если существует необходимость в установке специальной дренажной системы. В этом случае воспользуйтесь поставляемыми специально для этого соединительным коленом и крышкой. Внешний блок следует установить на подставки, чтобы соединительное колено не касалось земли. Соединительное колено и крышка расположены внутри картонной коробки.


11.3. Грязь
В результате засорения сливного шланга или загрязнения сливного поддона может произойти утечка воды. Загрязнение обычно бывает вызвано следующими факторами:

1. Температурой 25-30 градусов Цельсия

2. Скоплением воды

3. Загрязнением воздуха продуктами жизнедеятельности человека

4. Наличием в воде определенных грибков и бактерий. Следовательно, очень важно убедиться, что сливной шланг направлен вниз; также следует регулярно проветривать помещение и поддерживать там чистоту.


12. Внешняя отделка

12.1. Армирующая лента
Соедините вместе широкий трубопровод, узкий трубопровод, электрические провода и сливной шланг, после чего обмотайте их рамирующей лентой, начиная снизу и продвигаясь вверх. Каждый последующий слой ленты должен перекрывать примерно половину предыдущего слоя.

12.2. Изоляция соединений
Не забывайте изолировать места соединений и заматывать их армирующей лентой. Если места соединений на заизолированы, на них будет скапливаться конденсат.

12.3. Закрепление трубопровода
Для закрепления трубопровода рекомендуется использовать крепежные хомуты.

12.4. Нанесение герметика
Обработайте герметиком все незакрытые места проделанного в стене отверстия, с тем чтобы внутрь не попадала вода и не задувал ветер.
12.5. Уборка
В завершение проделайте уборку внутри и снаружи помещения. На этом установка кондиционера закончена.

ovd.ru

Как установить кондиционер самостоятельно – пошаговая инструкция!

Установка кондиционера – довольно сложное мероприятие, которое требует если и не наличия опыта проведения подобных работ, то хотя бы основательной теоретической подготовки. Более чем в половине случаев проблемы с кондиционированием появляются по причине неправильно выполненного монтажа и ошибок в процессе подключения системы. Даже самый дорогой и современный прибор не сможет в полной мере реализовать свой потенциал, если его установка будет выполнена с нарушением технологии.

Как установить кондиционер самостоятельно

Содержание пошаговой инструкции:

Основные правила установки и подключения кондиционера

В состав традиционной сплит-системы входит внешний блок, который размещается за окном, и внутренний блок. В некоторых случаях устанавливается более 1 блока. Подобные комбинации известны как мультисплит-системы.

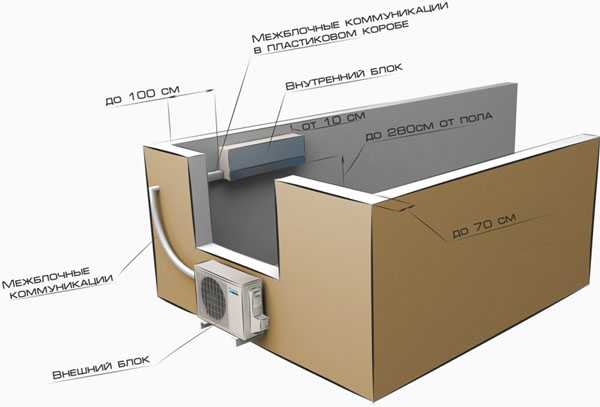

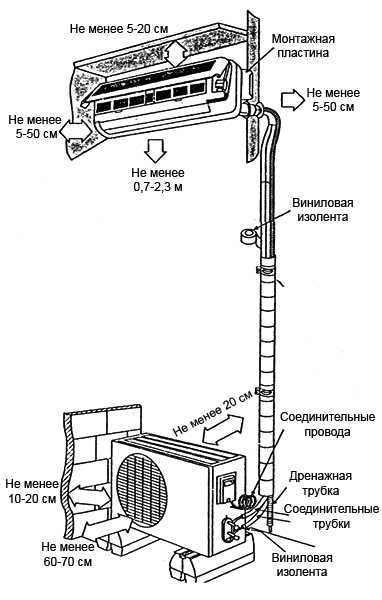

Схема монтажа внутреннего и внешнего блока сплит-системы

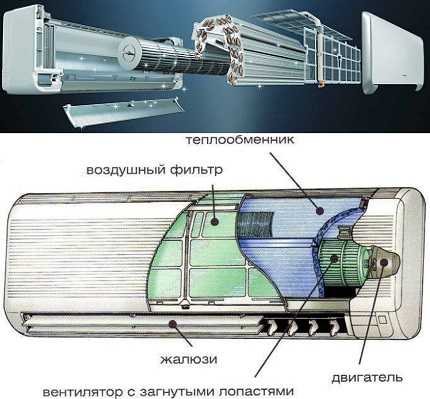

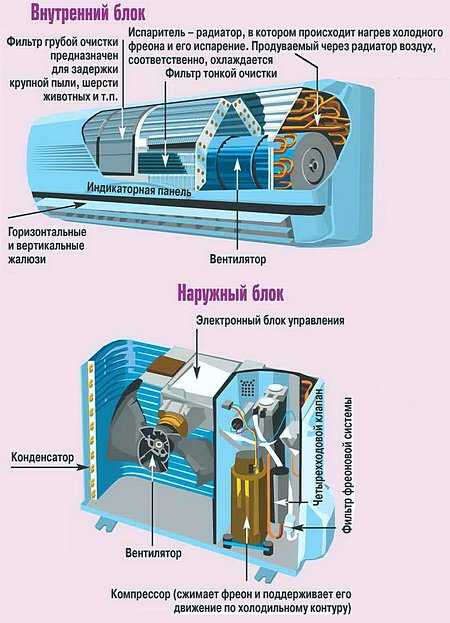

Каждый элемент системы выполняет свои функции. Так, наружный блок отвечает за конденсацию, внутренний же выполняет функции испарителя. Блоки соединяются при помощи магистрали из трубок и проводов. По трубкам циркулирует фреон. Также в состав системы входит дренажная трубка. Ее подключают к наружному блоку. Она отвечает за отвод влаги, конденсирующейся в процессе работы установки. По правилам эту трубку необходимо подключать к канализационной системе.

В продаже доступны системы кондиционирования на любой вкус и запросы. Однако по своему составу и технологии подключения они практически не отличаются друг от друга.

Прежде чем приступать к установке блоков, нужно определиться с рядом важных моментов.

1. Во-первых, определитесь со стороной света, на которую будет выходить конденсаторный блок.
2. Во-вторых, вам нужно установить материал, из которого сделаны стены дома. В соответствии с этим моментом будет подбираться подходящий крепеж. Дополнительно определенные изменения в процесс монтажа системы вносит вес блоков.

Важно обеспечить возможность нормального доступа к блокам для выполнения профилактических работ и ремонтных мероприятий. Наружный блок должен быть защищен от атмосферных осадков, обледенения и прочих неблагоприятных воздействий.

При выборе мощности будущей сплит-системы принимайте во внимание эксплуатационные и другие важные характеристики жилья. Прежде всего, учитывайте ориентацию квартиры или дома по сторонам света. Также важное значение имеет количество людей, населяющих жилище, суммарная мощность электроприборов, количество радиаторов отопления, наличие прочих вентиляционных систем и устройств.

Правила установки наружного блока кондиционера

Устройство наружного блока

Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.

При наличии наружного утепления обязательно проследите за тем, чтобы кронштейны крепились не к теплоизоляции, а непосредственно к материалу стены.

Правила установки наружного блока кондиционера

Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционными свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.

Не рекомендуется вешать блок и на вентилируемый фасад, т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.

Любые перекосы при установке внешнего блока недопустимы. На каждом этапе монтажа нужно проверять горизонтальность установки изделия при помощи строительного уровня. Отклонения от горизонтали приведут к нарушению циркуляции фреона или другого использующегося хладагента.

По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий.Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше. Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую.

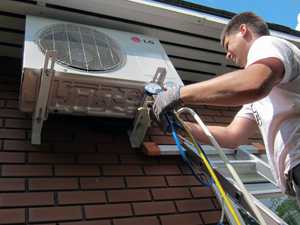

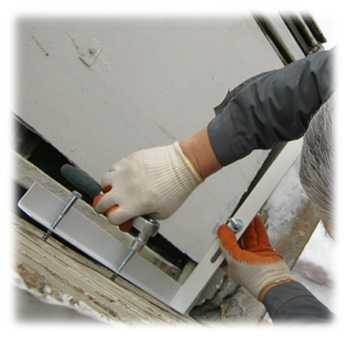

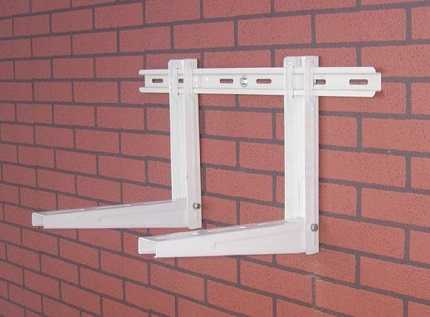

Установка наружного блока на стену здания

Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.

Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см.Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.

Установка наружного блока связана с определенной опасностью, т.к. это все-таки высотные работы. Поэтому монтаж можно осуществлять исключительно при наличии необходимой страховки, либо же лучше и вовсе доверить его профессиональным установщикам.

Монтаж можно осуществлять исключительно при наличии необходимой страховки

Порядок установки внутреннего блока

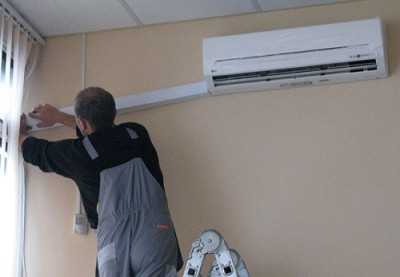

Внутри помещения выполняется установка соответствующего блока и прокладка магистрали. Отдельное внимание нужно уделить процессу обустройства электропроводки. Бытовые кондиционеры потребляют порядка 2 кВт электроэнергии и более. Предварительно убедитесь, что проводка в вашей квартире или доме сможет выдержать подобную нагрузку. Если она на это не способна, проложите от щитка индивидуальную линию с отдельным предохранителем. Это защитит проводку от перегрева, а ваше имущество от возгорания.

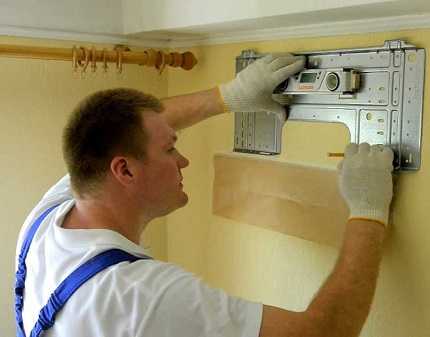

Выбираем место установки

Проложите магистраль от внешнего блока системы кондиционирования до места расположения внутреннего блока.Магистраль можно прокладывать снаружи или внутри. При наружной прокладке она прячется в пластиковый короб, в соответствии же с внутренним монтажом магистраль нужно утопить в стену.

Внимательно отнеситесь к выбору места для размещения внутреннего блока. Чем сильнее блоки будут удалены друг от друга, тем менее эффективной будет работа системы и тем более высокими будут потери энергии.

Внутренний блок должен быть размещен так, чтобы возле него не было предметов, способных мешать нормальному току охлажденного воздуха. Техника, шторы и прочие предметы, находящиеся на одной высоте с блоком, должны быть удалены от него как минимум на 3 м.

Нельзя размещать блок непосредственно над радиатором отопления. Место монтажа должно быть таким, чтобы к установке можно было беспрепятственно добраться для выполнения ремонтных и профилактических работ. Расстояние между блоком и потолком должно составлять не менее 20-25 см. Не рекомендуется устанавливать кондиционер над техникой и мебелью.

Кондиционер должен быть установлен так, чтобы выдаваемый во время его работы холодный воздух не дул напрямую на человека. В противном случае бронхиты и ангины не заставят себя долго ждать.

Кондиционер должен быть установлен так, чтобы выдаваемый во время его работы холодный воздух не дул напрямую на человека

Внутренний блок может иметь настенную или потолочную конструкцию. Последние встречаются крайне редко. Однако вне зависимости от типа системы необходимо обеспечить максимально правильное и надежное крепление. Монтаж выполняется с применением кронштейнов и шурупов. Кронштейны в обязательном порядке проверяются на прочность.

После соединения наружного и внутреннего блока необходимо удалить влагу и воздух из магистрали. Этот процесс известен под названием вакуумация. Для откачки воздуха и воды используется специальное оборудование.

Последовательность подключения кондиционера своими руками

Монтаж кондиционера выполняется в несколько этапов. Сначала прокладывается электропроводка. Далее устанавливается внешний блок системы. Технология требует, чтобы он размещался на высоте не менее чем 180-200 см от уровня земли. Данное требование актуально для владельцев частных домов и жильцов квартир, расположенных на первом этаже.

Последовательность подключения кондиционера своими руками

В наружной стене просверливаются отверстия для прокладки коммуникаций. Диаметр данных отверстий должен составлять 500-600 мм. Устанавливаются кронштейны, за счет которых будет обеспечиваться фиксация блока. В подготовленное отверстие вставляется специальный гидроизоляционный стакан и выполняется прокладка непосредственно соединительных коммуникаций.

Далее нужно установить внутренний блок. Максимально допустимое расстояние между этими двумя элементами составляет 20 м. Оптимальным считается расстояние в 7-12 м. Конкретные рекомендации приводятся в инструкции к оборудованию, обязательно изучите ее до начала монтажа. Установите кронштейны и зафиксируйте внутренний блок системы кондиционирования.

В завершении останется лишь проложить провода, за счет которых будет обеспечиваться функционирование системы. Смонтируйте короб. Он, как уже отмечалось, может быть внутренним либо внешним. Подключите электропровода и трубки для фреона. Выполните вакуумацию системы. Для этого используется специальное оборудование. Непосредственно процедура длится в среднем 45-60 минут.

После завершения вакуумации выполните пробное включение кондиционера. Профессионалы на этом этапе используют специальное программно-аппаратное оборудование. При его отсутствии хотя бы понаблюдайте за работой системы и состоянием электросети в течение некоторого времени.

Основные ошибки подключения и их устранение

Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.

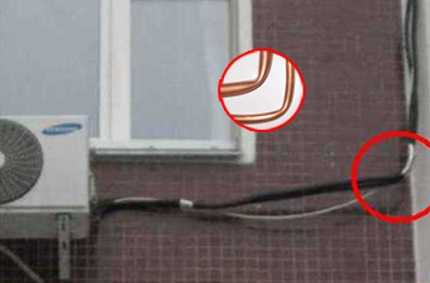

1. Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами. Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы.
2. Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов. Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон.
3. Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания. К числу такого оборудования относятся различные сварочные аппараты, станки и пр.
4. Важно выдерживать максимальную ровность установки блоков. При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.

Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.

При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.

Наледь на кондиционере

Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.

Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.

Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированный мастер.

Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.

Кондиционер

Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.

Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности, но не забывайте о технике безопасности!

Удачной работы!

Видео – Как установить кондиционер самостоятельно

svoimi-rykami.ru

Установка кондиционера своими руками: правила и особенности монтажа

Установка кондиционера своими руками предполагает выполнение целого ряда работ, включая выбор комплекта для установки, места для оборудования с учётом всех правил, а также непосредственно сам монтаж внутреннего и наружного блока. Сплит-система наиболее распространенный вариант подобной техники, так как обладает меньшим количеством недостатков наряду с достаточно высокой эффективностью работы.

Правила расположения устройства

Установка кондиционера своими руками не повлияет на производительность, если следовать инструкции, прилагаемой к такой технике (если приобретается новое устройство). Нередко внутренний блок устанавливается на значительном расстоянии от уровня потолка. Такой вариант вполне допустим, намного важнее соблюсти минимальный размер между устройством и потолком, который составляет 10 см.

Высота установки кондиционера определяется также из расчета удобства и безопасности, так как постоянное нахождение под прямым потоком прохладного воздуха из внутреннего блока может стать причиной частых заболеваний. С учетом того, что сплит-система предполагает необходимость циркуляции воздуха, важно выбрать участок, в пределах радиуса 2 м на котором будет свободное пространство.

Установка кондиционера самостоятельно также подразумевает монтаж наружного блока. На данном этапе ряд производимых работ будет зависеть от того, где устанавливается оборудование. Если речь идет о частном доме или первых этажах многоэтажных зданий, то здесь есть возможность закрепить блок своими силами. Установка кондиционера в квартире на верхних этажах должна в обязательном порядке проводиться монтажниками-высотниками. Если же есть балкон, то вызывать мастеров не придётся.

Наилучшее место расположения наружного блока — под окном или на уровне его середины. При этом будет удобно производить монтаж, также это упростит процесс дальнейшего обслуживания техники.

Правила установки кондиционеров включают и расчет длины трасс. Для того чтобы избежать в дальнейшем лишних неудобств, связанных с дозаправкой устройства, необходимо расположить оба блока таким образом, чтобы длина трассы, которая их соединяет, не превышала 6 м. Минимально допустимый размер составляет 1,5 м. Если на стадии планирования места расположения блоков при грубом подсчете оказалось, что длина трассы превышает максимальное значение, необходимо перепланировать точки крепления оборудования и добиться приемлемой длины трассы.

Самостоятельная установка кондиционера порой чревата рядом ошибок, среди которых наиболее часто встречающаяся — несоблюдение минимального значения длины трассы. Если наружный и внутренний блок предполагается монтировать в непосредственной близости друг к другу (то есть по обе стороны несущей стены постройки), то важно оставить запас, так называемую петлю. Это позволит сглаживать вибрационные помехи, возникающие во время работы техники, а также несколько снизит шумовой эффект.

Если игнорировать правила установки кондиционера в квартире, с учетом сравнительно небольшой площади помещения работа оборудования может стать причиной плохого сна домочадцев. В случае, когда внутренний и наружный блоки монтируются на некотором удалении друг от друга, в петле нет необходимости.

Инструмент, комплектующие для установки устройства

Оборудование для установки кондиционеров включает в себя целый ряд специализированной техники, позволяющей без труда оснастить блоки необходимыми комплектующими для полноценной работы. Так, может потребоваться трубогиб и труборез — устройства позволяют изменить конфигурацию трубы без сопутствующих повреждений и, не образовывая стружку, так как есть риск попадания её в фильтрующую систему. Манометрическая станция позволяет контролировать уровень давления хладагента. Монтаж и установка кондиционеров включает в себя необходимость контроля герметичности системы перед заправкой фреоном, для этого применяется вакуумметр.

После того, как хладагент был заправлен, следует выполнить проверку на течь, для этого задействуется течеискатель. Дополнительно в случае необходимости может применяться и прочее оборудование, например, вакуумный насос. Позволяет производить профилактические и ремонтные работы при обслуживании техники. Инструмент для установки кондиционеров включает в себя электродрель, перфоратор, буры для получения отверстий в бетонных стенах, может также потребоваться штроборез, если нужно скрыть соединительные трассы. Чтобы соблюсти строго горизонтальное положение техники, следует обязательно использовать строительный уровень.

Занимаясь монтажом самостоятельно, необходимо приобрести комплект для установки кондиционера. Сегодня есть готовые наборы, которые включают в себя все нужные детали и элементы для полноценного соединения блоков и настройки их работы без потери эффективности системы. Как правило, туда входят соединительные гайки разных размеров, теплоизоляционный материал и медные трубки, шланг, выполняющий функцию дренажа, а также два кронштейна для монтажа наружного блока. Длина труб и дренажа подбирается с учетом конфигурации помещения, то есть можно выбрать комплектацию, подходящую под индивидуальные требования жилья.

Все расходные материалы для установки кондиционеров выбираются с учетом модели техники. Не следует также экономить на качестве соединительных труб, теплоизоляции, крепежа и фреона, так как от этого напрямую зависит продолжительность работы системы кондиционирования и отсутствие необходимости в ремонте, что может повлечь за собой лишние расходы.

Неправильная эксплуатация оборудования, например, работа системы при полном отсутствии в ней хладагента приведет к выходу компрессора из строя в очень короткие сроки, а замена этого узла может обойтись в более чем две трети от общей стоимости всей системы.

Установка и обслуживание кондиционеров при соблюдении регулярности поможет избежать таких последствий, нужно лишь периодически выполнять чистку системы и следить за уровнем в ней фреона.

Особенности монтажа

В комплекте с кондиционером обычно идёт монтажная пластина, необходимая для крепления внутреннего блока устройства. Схема установки кондиционера предполагает составление небольшого проекта, который определяет точное месторасположение и высоту монтажа внутреннего и наружного блоков, длину и путь прохождения соединительной трассы.

При этом важно соблюсти последовательность действий, для чего создана инструкция по установке кондиционера:

1. Первым делом монтируется панель на стену в определенном месте, а также на соответствующем уровне. Такие нюансы как раз и определяются на стадии проектирования. Монтажная панель устанавливается с помощью строительного уровня, что позволит получить строго горизонтальную линию. Места креплений помечаются ручкой/маркером, чтобы не потерять из виду точные межосевые расстояния.
2. Затем в стене нужно пробурить отверстие достаточного размера для прохождения сквозь него трасс. Если под рукой нет соответствующего оборудования, можно постараться вывести соединительные трубы через оконный проём, просверлив отверстия в раме.
3. Установка и ремонт кондиционеров напрямую связаны между собой: чем точнее и правильнее будут выполнены все работы, тем реже придется вызывать мастера для наладки и ремонта оборудования. Поэтому нужно учесть даже такие нюансы, как наклон отверстия для дренажа, что позволит без труда удалять скопившуюся влагу.
4. Установка наружного блока кондиционера требует особой внимательности из-за его большого веса. В соответствии с размером устройства к стене крепятся кронштейны. Важно, чтобы толщина металла этих элементов была достаточной, чтобы выдерживать такую нагрузку. Все работы, которые нужно выполнять на этажах выше второго, производятся только монтажниками-высотниками.

Далее осталось развальцевать трубы и закрепить концы трасс к каждому из блоков. Следует отметить, что при бурении отверстия в стене для прокладки труб минимальный диаметр составляет 5 см. В случае, если трассы будут проходить через оконную раму, то сверлится отдельное отверстие для каждой трубы. Таким образом, установка бытовых кондиционеров включает в себя несколько основных шагов и не требует значительных финансовых вложений, если уметь пользоваться инструментом.

oventilyatsii.ru

Как установить и подключить кондиционер: инструктаж и разбор ошибок

Качество монтажа на 90% определяет эффективность, бесперебойность и срок службы сплит-системы. В стремлении сэкономить многие отказываются от услуг квалифицированной монтажной бригады, полагаясь на собственные навыки.

Чтобы не испортить дорогостоящую технику и реализовать потенциал прибора в полной мере, перед тем как установить кондиционер, следует разобраться в его конструкции, изучить технологию монтажа и обозначить основные этапы работ.

Содержание статьи:

Типовое устройство и принцип функционирования

Кондиционер – технически сложное оборудование. Отдельные модели разнятся по методу подачи воздуха, особенностям исполнения, мощности и другим техническим параметрам.

Типовая  климатическая установка для дома представлена «связкой» из двух элементов – уличного и внутреннего модуля.

В наружном корпусе (компрессорном блоке) осуществляется конденсация, а внутренняя часть выполняет задачи испарителя. Элементы собраны в единую систему кондиционирования с помощью проводов и трубок с циркулирующим фреоном

Чтобы понять, по какому принципу происходит охлаждение воздуха, необходимо разобраться в основных компонентах сплит-системы. Составляющие выносного блока:

1. Вентилятор – обеспечивает обдув внутренних элементов, в частности, конденсатора.
2. Конденсатор. В радиаторе хладагент охлаждается, передавая тепло наружному воздухопотоку.
3. Компрессор – сердце холодильного аппарата. Устройство предназначено для сжатия и передачи фреона по контуру.
4. Система управления. На инверторных моделях плата расположена во внешнем корпусе, в остальных кондиционерах электроника является частью внутреннего блока.

В реверсивных сплит-системах предусмотрен четырехходовой клапан (позиция 5 на рисунке ниже), изменяющий вектор подачи фреона зависимо от режима работы: «обогрев» или «охлаждение».

Дополнительные элементы: 6 – штуцерные соединения для подвода медного трубопровода, 7 – фильтр на входе к компрессору, 8 – крышка, защищающая места штуцерных соединений и подвода кабеля

Устройство внутреннего блока несколько проще. Главные рабочие узлы и детали:

1. Передняя крышка с жалюзи. Пластиковая перфорированная панель для подачи воздуха вовнутрь помещения. Решетки регулируют направленность воздушных масс.
2. Воздушный фильтр. Полимерная сетка и фильтрующие элементы удерживают частицы грязи. Степень очистки зависит от типа фильтра: угольный – удаление посторонних ароматов, электростатический – задержка пыли.
3. Теплообменник. Выполняет роль испарителя – здесь осуществляется нагревание и испарение фреона.
4. Вентилятор. Нагнетает воздушные струи, перенаправляя их через испаритель в помещение. Возможно несколько скоростей вращения.

На лицевой стороне прибора расположена индикаторная панель для отображения рабочего режима и текущих параметров микроклимата.

Под испарителем предусмотрен поддон для сбора конденсата. Из емкости жидкость самотеком выводится по дренажному шлангу наружу. Штуцерные соединения для подвода медной трассы находятся с тыльной стороны блока

Принцип функционирования кондиционера базируется на передачи тепла из комнаты на улицу. В системе используется уникальное свойство хладагента – закипание при низкой температуре.

Порядок работы в режиме охлаждения:

1. После включения сплит-системы газообразное вещество подается к компрессору – здесь фреон сжимается, а его температура возрастает.
2. Нагретый газ поступает в теплообменник внешнего блока, где происходит конденсация – преобразование в жидкое состояние. Процесс сопровождается охлаждением фреона и передачей тепла наружу.
3. Хладагент направляется к внутреннему теплообменнику. Следуя по капиллярной трубке, жидкость дросселируется – давление материала понижается.

В испарителе наблюдается обратный процесс – поступивший фреон обдувается теплом из помещения и при переходе из жидкого состояния в форму газа выделяет холод. Охлажденные воздухопотоки подаются в комнату.

В процессе трансформации хладагента из газа в жидкость неизбежно появление конденсата. Для нормальной работы системы кондиционирования необходимо организовать беспрепятственный отвод влаги – установить дренажную трубку

Требования к размещению сплит-системы

Особого внимания заслуживает выбор месторасположения элементов кондиционирования. Отдельный свод требований и нормативов посвящен установке внешнего блока, внутреннего корпуса и длине трубной магистрали системы.

Наружный блок. При выборе внешнего агрегата, следует учесть прочность стен дома. Высокомощные модели кондиционеров весят до 50-60 кг, стандартные бытовые – 10-15 кг. При этом стена и применяемые крепежные элементы должны обладать двукратным запасом прочности как минимум.

Нюансы монтажа:

• крайне нежелательна установка тяжеловесных приборов на стены из газобетона;
• монтаж блока на вентилируемый фасад осуществляется через демпфирующий уплотнитель – материал снижает шумовые вибрации устройства;
• опорные кронштейны должны крепиться непосредственно к стене, а не декоративной облицовке или утеплителю.

Месторасположение внешнего корпуса подбирается с учетом следующих рекомендаций:

1. Блок должен находиться в зоне свободной циркуляции воздуха.
2. Немаловажное условие – доступ к оборудованию для обслуживания и ремонта.
3. В рабочем режиме сплит-системы из компрессорного блока выходит горячий воздух, поэтому агрегат размещают так, чтобы теплые пары не попадали в окна соседей на нижних этажах.

Наружный элемент нельзя размещать в закрытом пространстве, внутри остекленной лоджии или балкона. Минимальное расстояние от каждой стенки прибора к иной плотной поверхности – 30 см.

На фото предложены допустимые способы размещения наружного корпуса в многоэтажном доме. Более предпочтителен – вариант №2. При установке блока на балконной перегородке вибрация и шум прибора усиливаются – возможен неприятный гул и шум

При обустройстве системы кондиционирования для квартиры на первом этаже высота размещения внешнего блока – минимум 2 м от земли.

Внутренний блок. Монтажное место должно соответствовать технологическим нормам, обеспечивать комфортное пользование кондиционером и не особо выделяться на фоне интерьера.

Общие требования:

1. Охлажденный воздухопоток не должен идти напрямую на человека. Лучше избегать направленности в зону частого пребывания – на диван, кровать или рабочее место. Модели с разносторонним распределением воздуха устремляют струи вдоль стен.
2. На пути выходящего потока не должно быть преград и предметов. Недопустим монтаж испарительного блока в нише – эффективность охлаждения понижается.
3. Блок-фен нельзя размещать над розетками и электроприборами – при неисправности дренажной системы влага может спровоцировать короткое замыкание, поломку приборов.

При установке следует контролировать, чтоб воздухозаборные отверстия не перекрывались – недопустим монтаж вплотную к стене или потолку.

Минимальные расстояния: от потолка до фена – 10-20 см, до боковых стен – 30-50 см. При ограниченном пространстве сверху прибору не хватает воздуха для обработки. Преграда снизу спровоцирует «поглощение» холодного выработанного воздуха и обмерзание испарителя

Длина трассы. Важным аспектом работоспособности системы является метраж фреоновой магистрали – расстояние между двумя блоками. Длина трассы указывается в инструкции к оборудованию. Оптимальный параметр – 6 м, допустимые дистанции: по вертикали – 7 м, по горизонтали – 15 м.

Удалять блоки на максимальное расстояние не рекомендуется по ряду причин:

• дороговизна медного трубопровода;
• при удлинении фреоновой магистрали возрастает нагрузка на компрессор – его мощность «ослабевает», а износ увеличивается;
• чем больше протяженность трассы, тем больше трудозатраты на ее построение.

Очень часто монтажники в стремлении сократить время выполнения работ, настойчиво предлагают «урезать» фреоновую магистраль. Однако чрезмерное сокращение трассы сказывается на работе прибора.

При длине трубопровода меньше 5-6 м возможна передача вибраций от уличного блока внутреннему. Как следствие – работа сплит-системы сопровождается неприятным дребезжанием

Поэтапная технология монтажа

Перед тем как установить двухблочный кондиционер, следует подготовить нужные инструменты и составить план работ. Общая схема действий такова: сверление штроб и отверстий, монтаж панели фен-блока и крепление уличного модуля, подвод коммуникаций, вакуумирование и запуск сплит-системы.

Подбор комплектующих и инструментов

Разные производители поставляют кондиционеры полной комплектации с монтажным набором. Предоставление недостающих крепежных элементов – удел компании установщика.

Стандартная комплектация сплит-системы: 1 – внутренний фен-блок, 2 – уличный блок, 3 – монтажная рама, 4 – гайки для удлинения трубок, 5 – дренажный пластиковый отвод, 6 – пульт управления

Для самостоятельного монтажа понадобятся:

• медные трубки диаметром ¼ дюйма (жидкая фаза фреона), 3/8 дюйма (газообразный хладагент) – метраж подбирается в соответствии с длиной фреоновой трассы плюс 1 м запаса;
• гайки для стыковки труб;
• теплоизоляционные рукава из вспененного полимера;
• армированный скотч;
• анкерные шурупы (диаметр 10-12 мм, длина – 150-300 мм) и кронштейны.

Для питания блоков требуется розетка. Оптимально, если она подсоединена к отдельному кабелю ВВГнг 3*2,5 мм от обособленного электрического щитка. Желательно, чтоб кабель защищался автоматическим выключателем.

Арсенал установщика кондиционеров: 1 – ример-зачистка для снятия фаски с труб, 2 – пружинный трубогиб, 3 – вальцовка, 4 – вакуумный насос для откачки воздуха из контура, 5 – манометрический коллектор для отслеживания давления в системе

Кроме перечисленных инструментов понадобятся: перфоратор и буры разных типоразмеров, отвертки, рожковые ключи, кусачки, кримпер и стрипперы.

Подготовка коммуникационных каналов

Первым делом следует отметить место под установку фен-блока, траекторию прохождения фреонового контура и расположение сквозного отверстия.

Штробление стены лучше выполнять на этапе черновых работ при капитальном ремонте. Можно упростить задачу и для размещения контура использовать пластиковый короб, установленный поверх стены

Для вывода трубок и кабелей сверлится отверстие диаметром от 50 мм с небольшим уклоном в сторону улицы – это обеспечит свободный слив конденсата. В проходное «окно» надо вставить гильзу (пластиковую трубу), снижающую риск повреждения коммуникаций.

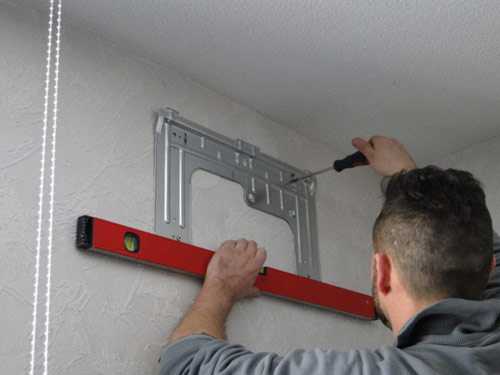

Крепление монтажной панели

Основание для установки фен-блока крепится строго горизонтально, чтобы жидкость из дренажной емкости не выливалась в помещение, а выводилась по дренажному каналу на улицу.

Кроме того, перекошенный кондиционер смотрится некрасиво.

Положение внутреннего корпуса контролируется на стадии установки перфорированной монтажной панели и в процессе навешивания фен-блока на стену

Крепление установочной пластины:

1. С тыльной стороны внутреннего корпуса снять стальную панель, отогнув защелки.
2. Приложить к стене, выровнять по горизонтали.
3. Отметить места под крепежи, высверлить отверстия, установить дюбели.
4. Закрепить панель.

На монтажной пластине предусмотрено много готовых отверстий. Для фиксации основы под блок достаточно использовать шесть из них – более удобных в конкретном случае.

Установка внешнего сплит-блока

Инсталляция уличного блока на фасадную стену сопряжена с рискованными высотными работами. Собственноручная установка допустима только на нижних этажах многоэтажек или в частных одноэтажных домах.

Даже в этих ситуациях необходимо заручиться поддержкой помощника и соблюдать технику безопасности – работать со страховкой. Для монтажа внешнего модуля на высоте надо пригласить промышленного альпиниста.

Жесткость установки сплит-комплекса достигается при помощи L-образных кронштейнов. Перед монтажом следует проверить крепежи на качество исполнения и соответствие весу компрессора

Требования к кронштейнам:

1. Целостность слоя краски. Материал покрытия – порошковая краска без царапин, сколов. Эмаль не выдержит механических воздействий, а места повреждений поддаются коррозии – со временем крепеж теряет прочность.
2. Отверстия под анкеры овальной формы. Сверление дополнительных проемов недопустимо, так как снижается расчетный запас прочности и счищается краска.

Грузоподъемность опоры указана на корпусе кронштейнов. Расстояние между двумя «балками» рассчитывается так, чтобы проемы в опорах совпадали с отверстиями для фиксации на внешнем модуле.

Ход работ:

1. Закрепить кронштейны, используя длинные анкера, шурупы диаметром 10-12 мм. На каждую опору – минимум по три крепежа.
2. Под лапки сплит-блока заложить резиновые прокладки – виброизоляторы.
3. Опустить модуль на кронштейны.

Пропустить анкера через уплотнитель, отверстия в опорах, лапках блока и плотно их затянуть. Диаметр крепежных болтов – 8-10 мм.

Подвод медных трубок и кабеля

Далее следует измерять длину коммуникаций от внутреннего модуля до клемм и вентилей на уличном блоке. Отрезать нужную длину провода и зачистить его.

Стримером обработать отдельные жилы и выполнить опрессовку кримером, используя наконечники НВИ. Последующие действия: пропустить провод с тыльной стороны фен-блока и зафиксировать жилы в клеммы

Подготовка и установка фреоновой магистрали:

1. Отрезать и зачистить два одинаковых отрезка трубы. Убрать частицы стружки и протереть торцы.
2. Набросить на трубку накидную гайку и выполнить развальцовку.
3. Изогнуть трубки, идущие от внутреннего модуля, и прикрутить их с гайками на ниппели. Закрутить гайки.
4. Надеть теплоизоляционный чехол.
5. При необходимости – удлинить дренажный отвод.
6. Собрать кабели и трубки, обмотать скотчем. На медные трубки надеть заглушки, дренажный канал разместить внизу связки.
7. Протащить коммуникационный «узел» через отверстие в стене.

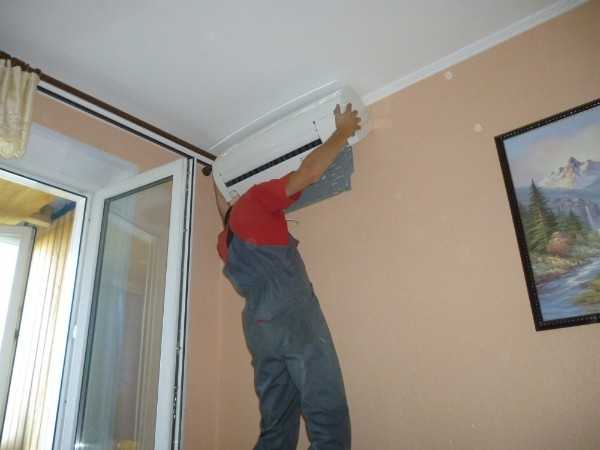

8. Навесить фен-блок на монтажную пластину.
9. С помощью трубогиба придать трассе нужную форму, избегая резких углов.
10. Подвести трубы к вентилям – с большим диаметром к газовому, меньшим – жидкостному. При необходимости обрезать излишки.
11. Надеть теплоизоляцию и развальцевать трубки.

Перед тем как подключить и протестировать кондиционер, надо проверить герметичность магистрали. Выполнить опрессовку труб и проконтролировать манометром стабильность давления в системе.

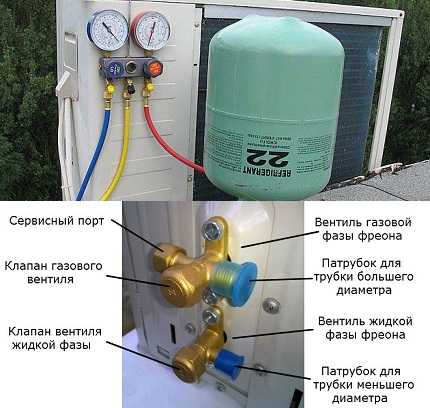

Вакуумирование холодильного контура

Обязательный этап – создание вакуума в системе. Процедура позволяет устранить воздух и влагу из магистрали. Для работы используется насос и манометрический коллектор.

С вентилей на внешнем блоке снять заглушки газового и жидкостного клапана, а также сервисного порта. Синий шланг от манометра соединить с портом газового вентиля. К центральному штуцеру коллектора подвести желтый шланг, другой конец подключить к вакуумному насосу

Порядок вакуумирования системы:

1. Перекрыть вентили на манометре.
2. Запустить вакуумный насос, открыть вентиль манометра – спустя минуту, прибор покажет нулевое значение.
3. Продолжить вакуумирование для удаления влажности из системы. Время работы – 15-30 минут.
4. Закрыть вентиль и отключить насос.

Повышение давления после выключения насоса свидетельствует о наличии протечек и негерметичности контура.

Заполнение магистрали фреоном

Финишный этап – запуск хладагента и проверка работоспособности кондиционера. В контуре должен циркулировать определенный объем фреона для поддержания давления, заданного производителем. При удлинении магистрали требуется дозаправка этим веществом.

Закачка осуществляется без разъединения синего шланга и клапана сервис-порта. Если этим требованием пренебречь, то в систему поступит воздух

После заправки надо отсоединить шланг от «газового» клапана. Следует соблюдать меры предосторожности – надеть очки, перчатки и не наклонять лицо к откручиваемому штуцеру. Чтобы минимизировать потери фреона действовать надо быстро.

Необходимо быть готовым к тому, что откручивание штуцера сопровождается шипением, выходом масла и фреона. Неосведомленный человек может резко одернуть руку и выпустить хладагент. Кроме того, есть риск получения термического ожога.

Перед первым запуском сплит-системы надо проверить места соединений трассы на протечки (обмылить), закрутить заглушки сервисного порта и вентилей. Теперь можно подключить кондиционер к розетке и испытать его рабочие характеристики.

Типичные ошибки в установке кондиционера

Несоблюдение требований монтажа является частой причиной сбоев в работе сплит-систем и необоснованного увеличения счетов за электричество. Приведем перечень популярных недочетов.

№1. Монтаж в неподходящем месте. Требования к размещению сплит-блоков были рассмотрены выше. Неопытные мастера допускают стандартные ошибки: установка над отопительным прибором или в зоне прямого воздействия солнечных лучей.

№2. Некачественная вальцовка.

Наличие шероховатостей, борозд и заусенцев препятствует нормальной циркуляции фреона и ухудшает плотность прилегания к штуцерам. В результате может наблюдаться утечка фреона

№3. Несоответствие объема хладагента длине трассы. Количество фреона прямо пропорционально метражу контура. Если магистраль увеличили/уменьшили, а его объем не откорректировали, то кондиционер работает неправильно, а со временем выходит из строя.

№4. Отсутствие термоизоляции. Отверстие в стене для прокладки магистрали необходимо заполнять пеной. Если этого не сделать, то перепады температур спровоцируют появление конденсата – оседание влаги на бетоне приведет к образованию грибка.

№5. Заломы медных трубок.

В местах перегибов пропускная способность снижена. Как следствие – возрастает нагрузка на компрессор, и прибор вырабатывает положенный ресурс раньше срока

№6. Ненадежное соединение кабелей. Ошибки в обустройстве электропроводки чреваты не только поломкой климатического оборудования, но и возгоранием или ударом тока.

№7. Применение некачественных материалов. Непрочные кронштейны могут не справиться с возложенной нагрузкой, особенно зимой при скоплении на сплит-блоке снега. Предупредительные меры: выбор надежной опоры и установка над уличным блоком защитного козырька.

Выводы и полезное видео по теме

Подробный видеоролик поможет разобраться в технологических нюансах установки кондиционера в квартире.

В инструктаже приведен перечень необходимых инструментов, отображен процесс монтажа сплит-блоков, организации кабель-каналов, подсоединения коммуникаций и ввода кондиционера в эксплуатацию:

Основная сложность монтажа кондиционера – установка тяжеловесного блока на фасад высотного здания. На этом этапе работ лучше воспользоваться услугами промышленного альпиниста. Остальные действия не требуют от исполнителя особых навыков. Главное – соблюдать технологию монтажа и следовать рекомендациям производителя.

sovet-ingenera.com

Установка кондиционера своими руками

На сегодняшний день, все чаще  возникают вопросы, а можно ли установить кондиционер собственными силами, так сказать своими руками?
Во первых непонятно, на основании чего появляется сумасшедшая цифра на монтаж сплит системы, да и если хочешь сделать что то хорошо, сделай это сам.
Давайте вместе рассмотрим и разберемся в сложившейся ситуации, не обещаю, что путешествие будет долгим, но то что будет насыщенным и содержательным – факт.

Итак, есть несколько вариантов установки кондиционера:

1. Стандартная в один этап

2. Стандартная в два этапа

3. Нестандартная, обязательным условием является работа альпинистов

В двух словах о  стандартной и нестандартной установки, чтобы было понимание:

Стандартная (базовая) – подразумевает под собой установку кронштейнов и как сам факт свободную и беспрепятственную установку самого внешнего блока и дальнейшего его обслуживания. Нестандартная – подразумевает под собой установку внешнего блока в труднодоступных местах, таких как например над окном или по обе стороны окна, где мы не можем осуществить монтаж без помощи альпинистов   И если в первых двух, мы можем справится самостоятельно, то в третьем, как мы уже выяснили, без посторонней помощи высотников не обойтись, и главное дальнейшей обслуживание внешнего блока будет требовать только альпиниста и как сам факт дополнительных затрат, при каждом к ним обращении. Все, решили устанавливаем сами, без вмешательства посторонних, следовательно третий вариант сразу отпадает. Отметим, что установка внешнего блока в оставшихся двух вариантах ограничена, но не смотря на все это спешу утешить, что на сегодняшний день, в целях экономии клиента при установке оборудования именно инженером, данный вариант это 98% от всех установок.

Так о чем же нам все таки говорят первые два пункта, наверное уже догадались

1. когда ремонт уже сделан, все хочется установить аккуратно, чтобы ничего не испортить и не нарушить гармонию с самим собой, после проделанной работы, которая уверен,  не так просто далась.

Начнем с первого:

Вот нам привезли оборудование, как к нему подступится и с чего начать?
Предлагаю вскрыть упаковку и убедиться в том, что нам действительно привезли, что мы заказывали.
Осмотрели внешний вид на предмет сколов, вмятин, царапин, проверяем комплектацию, документы и конечно же гарантийный талон, обязательно от производителя и  который должен быть заполнен по всем правилам, со всеми  отметками, печатями и штампами.
Расплачиваемся и провожаем гонца.  Осматриваем комнату и принимаем решение, куда вешать внутренний блок, как будет идти межблочная трасса, а так же где планируем устанавливать внешний блок на улице.
Результат достигнут!
После чего берем монтажную пластину внутреннего блока, прикладываем к тому месту стены где хотим вешать внутренний блок, смотрим по уровню, чтобы было все идеально, отмечаем отверстия, которые в последствии высверливаем и на которые крепим саму пластину с помощью дюбелей, в основном используется дюбель 6х40.
Закрепив пластину, навешиваем на нее сам блок, от которого и фиксируем достигнутый результат  карандашом, до внешней стены, через которую мы выходим на улицу, предполагая, как пойдет трасса.
А так же не забываем  учитывать ее  небольшой уклон, потому как  мы с Вами помним что во внутреннем блоке находится ванночка, через которую осуществляется слив конденсата, соответственно чтобы она не переполнялась, и вода не лила нам на стену и обои, он должен сливаться самостоятельно, достигнув чего можно только двумя способами 1. наклоном межблочной трассы в которой находится дренаж, по которому собственно и уходит конденсат во внешнюю среду естественным путем 2. если же принудительно, без наклона, то здесь уже необходима помпа, установка которой занимает очень много времени, терпения, а самое главное повлечет за собой дополнительные затраты и обойдется довольно в кругленькую сумму. Далее смотрим расстояние внешней стены, которую нам необходимо будет сверлить, чтобы вывести трассу на улицу, для дальнейшей коммутации ее между блоков.
Диаметр же самого отверстия должен быть приблизительно 40-45мм, который может быть достигнут как разовым сверлением, так и множеством более мелких отверстий, которые мы в процессе разобьем в одно большое.

Раз на раз не приходится и мы не знаем, где нас встретит арматура, поэтому инженеры обязательно возят с собой несколько диаметров сверл, чтобы ее обойти, т.к. в общем отверстии она не будет являться помехой.

Отверстие готово, далее устанавливаем внешний блок, для этого нам понадобится один комплект кронштейнов 450х450, на которые мы собственно его и поставим, а так же дюбеля на которые мы будем крепить сам кронштейн, здесь уже смотрим по обстоятельствам, если дом не утеплен и с обычной отделкой то используется как правило дюбель 10х100, если есть утепление имеет смысл взять длиннее как крепежный материал, так и сам кронштейн 450х500, т.к. утепление придется вырезать, и соответственно кронштейн на данное расстояние углубится, а расстояние от стены до внешнего блока нам необходимо для свободной циркуляции воздуха и проветривания непосредственно самого блока.
Осталось собрать межблочную трассу, здесь все зависит от оборудования:

В межблочную трассу входит:

1. Медная труба двух диаметров в основном для домашних кондиционеров используется одна (¼), а вторая (3/8, ½ или 5/8) – которая необходима для поступления фреона в разных его состояниях от блока к блоку  3. Теплоизоляция для каждой из труб – необходима для исключения образования конденсата на медных трубах из-за перепада температур 5. Провод ПВС 5х1,5 – для коммутации внешнего и внутреннего блока, а так же управления оборудования с пульта 6. Лента ТПЛ – для соединения утеплителя и межблочной трассы 7. Короб пластиковый примерно 60х60 – для укладки трассы как внутри помещения, так и снаружи, если есть возможность 8. Электрическая вилка – для включения кондиционера в питание Крепим короб от внутреннего блока до высверленного отверстия внешней стены, для дальнейшего получения из него кабель канала проходящего по стене.
Через высверленное отверстие во внешней стене, мы приступаем к прокладке трассы, подводя ее к внешнему блоку, для получения необходимого расстояния между блоками.
Оставшийся остаток с другой стороны мы подводим к внутреннему блоку и видим какое количество трубы нам необходимо.

Поняв, берем труборез 1/8″-1 1/8″ (4-28мм) W274 и начинаем обрезать трубу, которую затем тут же обязательно обрабатываем римером W209, для снятия фасок и заусенцев, после чего откручиваем с переходника внутреннего блока гайку, которую одеваем на обработанную трубу, затем берем универсальную вальцовку W275L и развальцовываем ее и соединяем с переходником внутреннего блока, крепко закручивая гайку.

То же самое проделываем со всеми имеющимися медными трубами находящимися в трассе.
Аккуратно сгибая их пружинным трубогибом и подводя к блокам.
Подсоединяем дренаж к ванночке, находящейся как мы уже знаем во внутреннем блоке из которой уже выходит разъем, а другой конец с помощью хомутов крепим к кронштейну внешнего блока, чтобы при ветре его не болтало из стороны в сторону.

Берем отвертку и коммутируем электрический кабель по схеме, описанной в мануале купленной вами сплит системы.
Проложенную трассу в помещении убираем в короб и закрываем его.
Осталось лишь про вакуумировать трассу, и запустить систему.
Для этого нам понадобится вакуумный насос 2z-3 (2ст., 87 л/мин), который мы в свою  очередь подсоединяем к трех ходовому вентилю и убираем из трассы всю влагу и воздух, после вакуумации проверяем трассу манометрическим коллектором, на значение которого должны быть 0.
Проверяем течеискателем трассу на течь фреона.
Открываем кран, и фреон тут же наполняет систему собой.
Включаем в сеть и проверяем оборудование

2. планируем ли мы установку в процессе ремонта, который идет дома, когда обои еще не поклеены, кругом голые стены, да и не хотим лицезреть межблочную трассу в помещении, лучше спрячем в стену Процедура такая же как и в первом варианте!
Только вместо короба внутри помещения,  происходит штробление стены некоего кабель канала под трассу, который будет находится внутри стены.
Его можно сделать с помощью штробареза либо болгарки.
Убираем в него  межблочную трассу.
Концы труб заматываем изолентой или лентой тпл, что бы туда не попала грязь.
Снимаем внутренний блок.
Цементируем кабель канал с трассой, выравниваем стену, клеим обои либо красим стену, в общем кто что собирался делать.
По окончанию ремонта, вешаем внутренний блок и соединяем с внешним.

www.solyar.ru

Установка кондиционера своими руками – как все сделать правильно?

Вопрос о том, возможна ли установка кондиционера своими руками тревожит умы, прежде всего владельцев новеньких сплит-систем, уже успевших ознакомиться с расценками на монтаж климатической техники. Действительно, многочисленные фирмы по установке кондиционеров достаточно высоко оценивают свои услуги, ссылаясь на сложность монтажа, необходимость применения дорогостоящего узкоспециализированного оборудования и обязательную высокую квалификацию специалистов. С последним утверждением не поспоришь. Только новоиспечённым владельцам кондиционеров все же интересна возможность самостоятельной установки, во-первых как перспектива реальной экономии на оплате услуг по монтажу (речь идёт о немаленькой сумме), во-вторых, как удобный случай закрепить собственные умения и научиться чему-то новому. Можно ли порицать стремление нашего человека докопаться до сути вопроса, чтобы понять, как установить кондиционер самостоятельно и сделать монтаж самому, не хуже чем заправский мастер? Если стремлению сопутствует способность реально оценивать уровень своих умений и возможностей, то ему цены нет! Изложенная нами информация о том, как правильно установить кондиционер поможет вам реально оценить объём работ по монтажу и соразмерить свой уровень мастерства с требуемым.

Прежде чем приступить к изучению подробной инструкции по установке, ознакомьтесь с перечнем необходимого оборудования.

1. Перфоратор с бурами.
2. Электродрель.
3. Вакуумный насос.
4. Труборез.
5. Вальцовка.
6. Ример (фаскосниматель).
7. Уровень.
8. Динамометрический ключ.
9. Манометрический коллектор.

С помощью вакуумного насоса удаляют влагу и воздух из системы

Слесарный инструмент для установки кондиционеров также будет не лишним (плоскогубцы, отвёртки, молоток и др.)

Выбирая место установки, как для внутреннего, так и для наружного блоков, учитывайте следующие моменты: важно продумать возможность свободного доступа к прибору (для проведения поточных работ по чистке и замене фильтров).

[include id=»1″ title=»Реклама в тексте»]

Учтите также целесообразность наиболее короткого сообщения между внутренним и наружным блоком (дело не столько в экономической выгоде от использования меньшего количества расходных материалов, сколько в снижении эффективности работы всей системы при увеличении длины межблочных коммуникаций). Не размещайте внутренний блок над шкафом или высокой мебелью (препятствие потоку охлаждённого воздуха станет причиной снижения эффективности работы прибора). По той же причине соблюдайте минимальное расстояние от потолка и стен (15 см). Согласование установки кондиционера с соседями также очень желательно, во избежание недоразумений в дальнейшем. Особых проблем установка внешнего блока жителям соседних квартир не создаёт, но очень вероятно, что кому-то может не понравиться шум работающего вентилятора или капающий конденсат. И последний пункт, наиболее очевидный — поток холодного воздуха не должен создавать дискомфорт для людей находящихся в помещении, поэтому учитывайте направление воздушного потока при монтаже. После того, как места расположения блоков определены, приступаем к монтажным работам.

• установка внутреннего блока;
• крепление наружного блока;
• бурение канала в стене;
• прокладка и подключение соединительных коммуникаций;
• вакуумизация контура;
• подключение кондиционера к электросети;
• запуск системы.

Внутренний блок сплит-системы монтируется на специальную пластину, поставляемую в комплекте с прибором. Для обеспечения надёжной работы блока и предотвращения вытекания из него конденсата впоследствии очень важно закрепить пластину ровно. Поэтому для определения строгой горизонтали при разметке необходимо воспользоваться уровнем. В размеченных местах в предварительно просверленные перфоратором отверстия вбиваются дюбеля. Затем при помощи саморезов, вкручиваемых в дюбеля крепим монтажную пластину и устанавливаем на неё внутренний блок.

В месте установки внутреннего блока крепится монтажная пластина

Наружный блок размещается на предварительно установленных кронштейнах снаружи здания, как правило, под окном или сбоку от него для удобства обслуживания. Для эффективного обдува расстояние от блока до стены должно быть не менее 10см. Если нет возможности закрепить кронштейны из окна, то для проведения работ потребуется арендовать автовышку или воспользоваться услугами альпинистов.

Отверстие в стене для прохождения коммуникаций бурят с помощью перфоратора буром диаметром 4-5 см. Если межблочная трасса будет включать дренажную трубку для отвода конденсата, то канал необходимо сделать с уклоном (5-10 градусов в сторону улицы). Участок трассы от внутреннего блока до места вхождения в стену желательно скрыть в стене. При штроблении образуется много пыли, поэтому если в помещении уже сделан ремонт, то трассу лучше проложить снаружи, закрыв её впоследствии декоративным коробом.

Межблочные коммуникации можно скрыть в декоративном пластиковом корпусе

В межблочную коммуникационную трассу входят медные трубки фреоновой магистрали, провода электропитания и управления оборудованием, а также дренажный трубопровод (конденсат из внутреннего блока по правилам должен отводиться в канализацию, но многие попросту выводят его наружу). Необходимая длина проводки и трубопроводов определяется измерением общей длины трассы (плюс небольшой запас 30-50 см).

Для резки медных трубок необходимо использовать труборез, а не болгарку или ножовку, во избежание образования опилок, способных впоследствии привести к поломке кондиционера. Перед монтажом трубопроводы помещают в теплоизоляционную оболочку, для предотвращения попадания внутрь мусора отверстия трубопровода закрывают пластиковыми пробками. Все составляющие трассы укладываются вместе, перематываются виниловой изолентой, после чего трасса устанавливается на место.

После прокладки межблочных коммуникаций приступают к подсоединению проводов и фреоновой магистрали. Инструкция по установке кондиционера должна содержать схему подключения электропроводки, которой необходимо руководствоваться в работе.

[include id=»2″ title=»Реклама в тексте»]

Корректируется длина трубок (отрезаем нужный размер), затем необходимо снять заусенцы (снимаем фаску с помощью римера). После продевания гайки каждый край трубок развальцовывается вальцовкой. Затем края подсоединяют к штуцерам внутреннего и наружного блоков, затягивая гайки динамометрическим ключом (соединения должны быть абсолютно герметичными).

После проверки герметичности из магистрали при помощи вакуумного насоса удаляют воздух, манометрический коллектор даёт возможность контролировать давление

Закончив подключение трассы, проверяют герметичность магистрали и «вакуумируют» её (удаляют влагу и воздух) с помощью вакуумного насоса. Для этого через манометрический коллектор к сервисному порту наружного блока подсоединяют вакуумный насос, который, откачивая воздух из системы, создаёт в ней вакуум. Этот процесс продолжается около 20 минут (зависит от объёма контура). После отключения насоса в течение получаса наблюдают за изменением давления, если стрелка манометра не отклоняется, то система герметична. Только после тщательной проверки герметичности возможно открытие кранов наружного блока и заполнение контура фреоном. Внимание, утечка фреона может стать причиной поломки компрессора, но более важно крайне вредное воздействие фреона на человеческий организм.

Итак, система собрана и заполнена хладагентом, остаётся подключение кондиционера к электросети и проверка её работы. Схема подключения кондиционера проста, у большинства бытовых сплит-систем электропитание подключается к внутреннему блоку, для этого необходимо лишь подвести к нему розетку.

Теперь вы имеете общее представление о том, как установить кондиционер своими руками. Речь шла о монтаже сплит-системы, как самой эффективной разновидности бытовых кондиционеров. Поможет разобраться в том, как установить кондиционер видео инструкция, изложенная ниже.

Установка мобильного кондиционера не требует вмешательства высококвалифицированных специалистов: необходимо лишь разместить прибор в пределах 2м от окна (для отвода горячего воздуха), а затем подключить к сети.

strmnt.com
