Содержание

КЛАССИФИКАЦИЯ ХОЛОДИЛЬНИКОВ. Прямой Обратный

По принципу действия



Прямой Обратный



Прямой холодильник (рис. 26 б) используют для отгонки растворителей из реакционной среды, для разделения смесей жидкостей на компоненты или для очистки жидкостей перегонкой.

Обратный холодильник (рис. 26 а) используют в установках для проведения синтеза, для растворения веществ. Пары попадая в обратный холодильник охлаждаются, конденсируют и образующаяся при этом жидкость стекает обратно в реакционную колбу.

а – Установка с обратным (восходящим) холодильником б – Установка с прямым (нисходящим) холодильником

Рисунок 26. – Применение прямого и обратного холодильника.

По типу охлаждения




Водяной (рис. 27) Воздушный (рис. 28)

По типу охлаждающего агента, заполняющего внутреннюю «рубашку», различают холодильники:

– водяной с проточной водой;

– водяной с непроточной водой;

– воздушный.

Воздушный холодильник прменяют для конденсации паров жидкости с
Т. кип. >150 С, водяной с проточной водой – с Т. кип. жидкости < 120 С, водяной с непроточной водой – с Т. кип. жидкости от 120 до 150 С.

Рисунок 27. – Холодильник с водяным охлаждением Рисунок 28. – Холодильник с воздушним охлаждением

По строению внутренней трубки

По конструкции внутренней трубки, охлаждающей рубашки, а, следовательно, поверхности охлаждения различают холодильники:

– «труба в трубе»;

– шариковый;

– змеевиковый;

– комбинированный и др. (рис. 29).

Применение конкретного типа холодильника обуславливается необходимой интенсивностью охлаждения.



Рисунок 29. Холодильники различной конструкции.

Воздушный холодильник (рис. 29 а, о)

Относится к простейшим по конструкции холодильникам и представляет собой длинную стеклянную трубку. Такой холодильник применяется только при работе с высококипящими жидкостями (т. кип. >150°С), поскольку охлаждающее действие воздуха невелико. Холодильник может применяться в качестве прямого или обратного. В качестве обратного такой холодильник малоэффективен: движение жидкости преимущественно отвечает ламинарному потоку и вещество легко «выбрасывается». В качестве нисходящего такой холодильник можно использовать при небольшой скорости перегонки.

Холодильник Вейгеля-Либиха (чаще Либиха, англ. Liebig condenser)
(рис. 29 б, п)

Впервыебыл предложен в 1771 г. Вейгелем, а затем использован
Либихом. Применяется преимущественно в качестве нисходящего холодильника. В качестве обратного холодильника он малоэффективен, т.к. имеет малую охлаждающую поверхность и ламинарное течение паров. С этой целью он применяется для относительно высококипящих (Т кип.> 100 0С) соединений. Так как на наружной поверхности холодильника конденсируется атмосферная влага, которая через капиллярные течи в шлифе может попадать внутрь колбы, шлифы на холодильнике и колбе следует тщательно смазывать. Рекомендуется также на холодильнике выше шлифа надевать манжету из сухой фильтровальной бумаги. Более высококипящие жидкости (Т кип. >160

0С) в месте спая трубок (рис. 30) могут обусловить возникновение внутреннего напряжения, что вызывает появление трещин, или полное разрушение стекла.

Рисунок 30. Места возможных трещин при резком перепаде температур

Коэффициент теплообмена для холодильников Либиха длиной от 300 до 1000 мм изменяется от 105 до 35 Вт/(м2K), т.е. уменьшается с увеличением длины холодильника.

Холодильник Либиха может выполнять функции и воздушного холодильника, если его расположить вертикально и пар высококипящей жидкости направить в рубашку через верхний отросток, а из нижнего отбирать конденсат. В результате разогрева в центральной трубке возникнет непрерывный вертикальный поток холодного воздуха. В этом случае наиболее эффективные холодильники с более широкой центральной трубкой и по возможности меньшим диаметром окружающей ее рубашки.

Холодильник Веста

(англ. West condenser) (рис. 29 в)

Представляет собой модификацию холодильника Либиха, отличием от которого является меньшее расстояние между внутренней и наружной трубкой, что позволяет увеличить скорость движения охлаждающего агента. Холодильник Веста имеет вдвое больший коэффициент теплообмена, чем холодильник Либиха и более эффективен для охлаждения паров низкокипящих жидкостей.

Шариковый холодильник Аллина (англ. Allihn condenser) (рис. 29 г)

Является типичным обратным холодильником. Благодаря большей поверхности охлаждения холодильники Аллина короче холодильников Вейгеля-Либиха. Через шариковый холодильник удобно вставлять ось мешалки, вводить в реактор различные вещества, хорошо смываемые в колбу конденсатом и подогреваемые им. Обычно число шариков у таких холодильников колеблется от 3 до 8. По эффективности в качестве обратного холодильника холодильник Аллина уступает холодильнику Димрота (рис. 29 ж, з

), выдерживающему значительные перепады температур. Во избежание захлебывания, когда конденсат не успевает стекать обратно в колбу с кипящей жидкостью, обратный шариковый холодильник устанавливают в наклонном положении, но наклон не должен быть слишком большим, чтобы конденсат не скапливался в шарах. Скопление конденсата приводит к уменьшению эффективной охлаждающей поверхности холодильника.



Змеевиковый холодильник (холодильник Грэхема)

(англ. Graham condenser) (рис. 29 д, е)

Никогда не используется как обратный, т.к. конденсат, который недостаточно хорошо стекает по сгибам змеевика, может быть выброшен из холодильника и послужить причиной несчастного случая. Змеевиковый холодильник, установленный вертикально, является наиболее эффективным нисходящим холодильником, особенно для низкокипящих веществ.

Холодильник Димрота (англ. Dimroth condenser)

, (рис. 29 ж, з)

Очень эффективный обратный холодильник. Он имеет наиболее высокий коэффициент теплообмена, достигающий 120 Вт/(м2К). Его также можно использовать в качестве нисходящего, если можно пренебречь относительно большими потерями дистиллята на змеевике. Спай змеевика с рубашкой находится вне зоны с большим перепадом температур, поэтому применяя такой холодильник при работе с жидкостями, кипящими выше 1600С можно не опасаться осложнений. Для более эффективного охлаждения используется холодильник Димрота с двойной рубашкой (рис. 29 з).

Чтобы улучшить работу холодильников с рубашкой, усилив перенос теплоты, создают турбулентный поток охлаждающей жидкости. Для этого трубки подачи и отвода жидкости рубашки припаивают так, чтобы их оси были расположены тангенциально по отношению к рубашке (рис. 14 и) . Тогда вода или другая охлаждающая жидкость начнет двигаться в холодильнике по спирали.

Холодильник Фридриха (Фридрихса, Фридерихса)
(англ.Friedrich condenser), (рис. 29 и, к)

В таком холодильнике пары омывают змеевиковую трубку с проточной водой и стенки внутренней широкой цилиндрической трубки, снаружи которой течет вода, поступающая из змеевика. Этот холодильник с интенсивным охлаждением пара является, в сущности, комбинацией холодильников Либиха и Димрота. Он очень эффективен для фракционной перегонки жидких смесей, так как в нем конденсат практически не задерживается.

Холодильник Ширма-Хопкинса (чаще холодильник Хопкинса, рис. 29 л).

Состоит из рубашки, через которую пропускают пар, и «пальца», находящегося внутри рубашки, – устройство, через которое протекает жидкий хладоагент. При использовании данного типа холодильника скорость потока пара должна быть как можно ниже.

Охлаждающий палец (англ. Cold fingers)

, (рис. 29 м)

Этот обратный холодильник особой формы (его можно специально не закреплять в системе охлаждения) используется, прежде всего, в приборах для полумикрометодов. Если «охлаждающий палец» введен в реакционный сосуд на пробке, прибор не должен быть герметичным.



Холодильник Дьюара (рис. 29 н)

В качестве охлаждающего агента в таком холодильнике используется смесь сухого льда (твердый диоксид углерода) с ацетоном или спиртом, или жидкий азот.




Юстус Либих (1803-1873) Джеймс Дьюар (1842-1923)

studopedya.ru

Обратный холодильник – Большая Энциклопедия Нефти и Газа, статья, страница 1

Обратный холодильник

Cтраница 1

Обратный холодильник

служит для конденсации паров возможного уноса летучего ароматического углеводорода. При изменении положения кранов 5 газ из сборника 6 с помощью водного солевого раствора 10, находящегося в склянке, передавливается через барботер снова в газометр.  [1]

Обратный холодильник заменяют на нисходящий, пускают в ход мешалку и в колбу из капельной воронки медленно добавляют 25 мл воды. Колбу снаружи охлаждают холодной водой, чтобы реакция не пошла слишком бурно. В это время обычно отгоняется избыток четыреххлористого углерода. Когда отгонка СС14 замедлитсяг в боковой тубус колбы, вместо термометра, вставляют па-роподводящую трубку, соединенную с парообразователем, и через нее подают в колбу водяной пар. Перегонкой с паром удаляют остаток СС. Четыреххлористый углерод отгоняется в течение 30 мин, но пар через реакционную смесь пропускают еще полчаса – для завершения гидролиза. Затем отделяют верхний слой бензофенона от водного слоя и из последнего извлекают бензофенон с помощью 10 мл бензола. Бензольный слой и бензофенон переливают в колбу Вюрца с широкой низкоприпаянной отводной трубкой и отгоняют при атмосферном давлении сначала бензол и воду. Иногда полученный продукт имеет голубоватый оттенок, от которого можно избавиться, смочив массу бензолом и отжав ее.  [3]

Обратные холодильники с внутренним охлаждением ( рис. 26, в) используются в качестве нисходящих и обратных холодильников.  [5]

Обратные холодильники могут быть шариковыми ( холодильники Аллина), змеевнковыми ( рис. 42) и других форм. У шариковых холодильников трубка состоит из шарообразных расширений, а у змеевиковых свернута в виде спирали. Такая форма трубки увеличивает поверхность охлаждения, и при этом происходит более полная конденсация паров.  [6]

Обратный холодильник закрывают пробкой, через которую проложит стеклянная трубка с коротким куском резинового шланга. Вдоль шланга лезвием бритвы делают короткий разрез, а с другого конца шланг закрывают пробкой.  [7]

Обратный холодильник заменяют нисходящим. Избыток четыреххлорнстого углерода отгоняют. Наконец, для омыления днгалогеиида пропускают через раствор в течение 30 мин водяной пар. После охлаждения органический слой отделяют, водный слой экстрагируют еще раз бензолом, объединенные слоя промывают водой и сушат сульфатом магния. После отгонки растворителя продукт фракционируют в вакууме.  [8]

Обратный холодильник охлаждают сухим льдом. Верхний колец холодильника присоединен к лавушке, охлаждаемой смесью твердой двуокиси углерода и ацетона.  [9]

Обратный холодильник заменяют прямым, водяную баню масляной, нагревают реакционную массу до кипения, отгоняют при размешивании 50 мл погона, содержащего анилин. Горячую реакционную массу сразу фильтруют на воронке Бюхнера через два бумажных фильтра, тщательно отжимают и промывают двумя порциями по 50 мл горячей воды.  [10]

Обратный холодильник 4 с помощью крана 5 сообщается со всей остальной системой, состоящей из ртутного манометра 6, дающего возможность измерять разрежение до 500 мм рт. ст., и двух последовательно соединенных бутылей 10 и 11 емкостью 15 – 20 л каждая, играющих роль маностата.  [11]

Обратные холодильники ( Г) применяются для предохранения жидкостей от улетучивания в тех случаях, когда реакция требует длительного нагревания или является экзотермической. Подобно предыдущему, при работе с низкокипящими веществами ( например, серным эфиром, метиловым спиртом) желательно применять водяной холодильник, а при высококипящих жидкостях ( с точкой кипения выше 100) – воздушный.  [12]

Обратные холодильники ( рис. 26) предназначены для работ, при проведении которых пары, выделяющиеся при нагревании, охлаждаются в холодильной трубке и образующаяся при этом жидкость снова стекает в реакционный сосуд, Для увеличения поверхности охлаждения холодильные трубки обратных холодильников имеют расширения шаровидной или яйцевидной формы.  [13]

Обратные холодильники могут быть шариковые ( 1холодильники Аллина), змеевиковые ( рис. 154) и других форм. У шариковых холодильников трубка состоит из шарообразных расширений, а у змеевиковых свернута в виде спирали. Такая форма трубки увеличивает поверхность охлаждения и при этом происходит более полная конденсация паров.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

2.7. Холодильники


Холодильник – это прибор для конденсации пара при помощи охлаждающей среды, чаще всего воды. Холодильники устанавливают либо наклонно, когда нужно собрать конденсат в приемнике, либо вертикально для возврата конденсата в колбу с кипящей жидкостью. В этом случае холодильник называют обратным. Если температура затвердевания конденсата выше температуры охлаждающей воды, то в холодильник подают нагретую в термостате воду, предотвращающую намерзание конденсата во внутренней трубке холодильника. На рис. 58 представлены наиболее часто используемые холодильники.

Прямоточный холодильник Вейгеля – Либиха (рис. 58, а) был предложен в 1771 г. Вейгелем и затем использован Либихом. Этот холодильник обычно применяют для перегонки жидкостей с температурой кипения от 100 до 150 °С. Холодильник имеет охлаждающую рубашку относительно большого Диаметра. Коэффициент теплообмена для холодильников Вейгеля – Либиха длиной от 300 до 1000 мм изменяется от 105 до 35 Вт/(м2*К), т.е. уменьшается с увеличением длины холодильника.

I

Рис. 58. Стеклянные холодильники: Вейгеля – Либиха (а), Аллина (б), ВестанЯ, Грэхема (г), Димрота (д), Фридерихса (е) и тангенциальный ввод воды в хЦ-дильник (ж) I]

Поэтому целесообразно применять вместо одного длинного холодильника два холодильника меньших размеров. Холодильник Вейгеля – Либиха может выполнять функции и воздушного холодильника, если его расположить вертикально и пар высококипящей жидкости направить в рубашку через верхний отросток, а из нижнего отбирать конденсат. В результате разогрева в центральной трубке возникнет непрерывный вертикальный поток холодного воздуха. В этом случае наиболее эффективные холодильники с более широкой центральной трубкой и возможно более меньшим диаметром окружающей ее рубашки.

Либих Юстус (1803-1873) – немецкий химик-органик и аналитик.

Шариковый холодильник Аллина (рис. 58, б) является типичным обратным холодильником. Благодаря большей поверхности охлаждения холодильники Аллина короче холодильников Вейгеля – Либиха. Через шариковый холодильник удобно вставлять ось мешалки, вводить в реактор различные вещества, хорошо смываемые в колбу конденсатом и подогреваемые им.

Обычно число шариков у таких холодильников колеблется от 3 до 8. По эффективности в качестве обратного холодильника холодильник Аллина уступает холодильнику Димрота (рис. 58, г), выдерживающему значительные перепады температур. Во избежание захлебывания, когда конденсат не успевает стекать обратно в колбу с кипящей жидкостью, обратный шариковый холодильник устанавливают в наклонном положении, но наклон не должен быть слишком большим, чтобы конденсат не скапливался в шарах. Скопление конденсата приводит к уменьшению эффективной охлаждающей поверхности холодильника.(Аллин (Аллен) Альфред Генри (1847-1904) – немецкий химик-органик и аналитик.)

Холодильник Веста (рис. 58, в) имеет охлаждающую рубашку небольшого диаметра, близко расположенную к центральной несколько изогнутой трубке. Он более производителен, чем холодильник Вейгеля – Либиха. В одних и тех же условиях перегонки жидкости холодильник Веста имеет вдвое больший коэффициент теплообмена, чем прямоточный. Такой же эффективностью обладает спиральный холодильник Грэхема (рис. 58, д). Его используют для конденсации пара легколетучих жидкостей. Оба холодильника задерживают во внутренней трубке часть конденсата и поэтому мало пригодны для фракционной перегонки.

Холодильник Димрота (рис. 58, г) рекомендуется в качестве обратного холодильника. Он имеет наиболее высокий коэффициент теплообмена, достигающий 120 Вт/(м2К). Его не используют для фракционной перегонки жидких смесей из-за большого газового объема и способности задерживать в наклонном положении много конденсата.

Грэхем Томас (1805-1869) – английский физикохимик. Изучал диффузию газов и жидкостей через мембраны.

Вест Роберт (р. 1928) – американский химик-органик.

Димрот Отто (1872-1940) – немецкий химик-органик.

Холодильник Фридерихса (рис. 58, е). В этом холодильнике пар омывает змеевиковую трубку с проточной водой и стенки внутренней широкой цилиндрической трубки, снаружи которой течет вода, поступающая из змеевика. Этот холодильник с интенсивным охлаждением пара является в сущности комбинацией холодильников Вейгеля – Либиха и Димрота. Он очень эффективен для фракционной перегонки жидких смесей, так как в нем конденсат практически не задерживается.

Чтобы улучшить работу холодильников с рубашкой, усилив перенос теплоты, создают турбулентный поток охлаждающей Жидкости.

Рис. 59. Камерные холодильники: патронного типа (а, б), Штеделера (в), Ширма – Гопкинса (г) и Сокслета (д)

Для этого трубки подачи и отвода жидкости рубашки припаивают так, чтобы их оси были расположены тангенциально по отношению к рубашке (рис. 58, ж). Тогда вода или другая охлаждающая жидкость начнет двигаться в холодильнике по спирали.

Холодильники патронного типа (рис. 59, а, б). В них центральная часть – патрон – заполнена твердой или жидкой охлаждающей смесью. Такие холодильники для низко-кипящих жидкостей являются обратными. К их числу принадлежит и холодильник Штеделера (рис. 59, в), в котором конденсация пара происходит в змеевике, охлаждаемом жидкими и твердыми смесями. Жидкость, образующаяся при плавлении твердого хладоагента, сливается через боковой патрубок. Через левую трубку, доходящую до дна чаши холодильника, подают жидкий компонент твердо-жидкостной охлаждающей смеси.

Штеделер Георг Андреас (1841-1871) – немецкий химик-органик.

Пальчиковый холодильник Ширма-Гопкинса (рис. 59, г) состоит из рубашки, через которую пропускают пар, и “пальца”, находящегося внутри рубашки, – устройства, через которое протекает жидкий хладоагент. При использовании пальчикового холодильника скорость потока пара должна быть возможно более низкой.

Сферический холодильник Сокслета (рис. 59, д) применяют чаще как обратный холодильник. Пар проходит между наружной стенкой, охлаждаемой воздухом, и наружной стенкой внут-реннего шара, через который циркулирует хладоагент. Холодильник Сокслета используют также при перегонке жидкостей высокой температурой кипения.

Сокслет Фридрих (1848-1926) – немецкий агрохимик.



К оглавлению






www.himikatus.ru

Назначение дефлегматора для самогонного аппарата

В узком кругу самогонщиков (не побоимся этого слова), широко известны такие термины как: сухопарник, барботер, царга, ректификационная колонна и дефлегматор для самогонного аппарата. Все это дополнения к его традиционной схеме, позволяющие повысить качество конечного продукта.


Однако, несмотря на повсеместное употребление этих названий, если проанализировать многочисленную информацию в Интернете, то по вопросу назначения этих устройств наблюдается повсеместная путаница. Особенно много расхождений наблюдается по функциям и сути работы дефлегматора и сухопарника. Давайте разберемся и начнем с азов.

Ректификация и дистилляция

Дистилляция — это испарение с последующей конденсацией паров. Именно это и происходит при использовании самогонного аппарата простейшего типа.
Ректификация — разделение смеси на фракции за счет противоточного движения пара и этого же пара, сконденсировавшегося в жидкость (флегму).

Процесс ректификации

Таким образом, видно, что при дистилляции пар, образовавшийся при кипении жидкости, прямотоком поступает на конденсатор. В итоге мы получаем однородную смесь, содержащую и спирт, и воду, и сивушные масла. Содержание спирта повышается за счет того, что он испаряется при более низких температурах и быстрее, чем вода и прочие фракции.

При ректификации часть сконденсированного пара стекает обратно в сторону перегонной емкости, нагревается от вновь образовавшегося пара и вновь многократно испаряется. В результате процесса переиспарения перегоняемая жидкость разделяется на составные части. В случае с самогоном: сивушные масла, вода и нужный нам спирт. Степень разделения зависит от исполнения ректификационной колонны.

Забегая немного вперед, скажем, что дефлегматор для самогонного аппарата — один из элементов, входящий в устройство ректификационной колонны.

Сухопарники и мокропарники

Собственно, это два названия одного и того же элемента. Еще они известны как прикубники. И сухопарник и мокропарник конструктивно представляют собой тонкостенную закрытую емкость небольшого объема с двумя паропроводами в верхней части: вводным и выводным.

В нижнюю часть прикубника врезан кран для сброса отработанного конденсата. Однако часто прикубники делают из стеклянных банок, тогда, естественно, речи о кране идти не может. Слив накопленной жидкости производится через горловину и только по окончании перегонки.

Простой сухопарник из банки

Конструктивное отличие между мокро- и сухопарником одно: в мокропарнике выход вводного патрубка опущен до самого дна, так чтобы пар из перегонного куба «пробулькивал» сквозь налитую в емкость жидкость. Отсюда часто мокропарник называют еще барботером.

Как это работает

  1. Пар попадает в емкость и за счет разницы температур начинает конденсироваться на стенках и стекать на дно.
  2. По мере нагревания корпуса сухопарника новым паром интенсивность конденсации уменьшается, часть пара начинает уходить в отбор.
  3. Одновременно с этим конденсат начинает нагреваться и переиспаряться и тоже уходить в отбор.
  4. В определенный момент за счет переиспарения на дне находится уже только «грязная» флегма, которую лучше сбросить через кран и начать цикл с начала.
  5. Если кран отсутствует, то вариант один — отбор до промывки, т.е. на выходе мы получаем «грязный» продукт.

Оба варианта и «сброс», и «отбор до победного» к хорошим не относятся — на выходе мы все равно получим не самый качественный продукт. По сути, сухопарник выполняет только две полезные функции:

  • не дает парам браги попасть в отбор;
  • за счет переиспарения немного увеличивает крепость продукта.

Можно ли повысить эффективность прикубника? Можно, но необходимо изменять его устройство: корпус должна располагаться над перегонным кубом, а сброс конденсата осуществляться непосредственно в куб. Только это будет уже не сухопарник, а вполне себе приличный неуправляемый дефлегматор.

Как устроен дефлегматор

Устройство дефлегматора в простейшем виде это две сваренные трубки разного диаметра, установленные вертикально на перегонный куб. В рубашке между ними циркулирует охлаждающая жидкость (вода) а трубка меньшего диаметра служит магистралью для выхода спиртосодержащего пара.

Для пояснения принципа работы этого устройства условно примем, что перегоняемая жидкость имеет 2 компоненты, имеющие различные температуры кипения. Разделение на фракции осуществляется следующим образом:

  1. На первоначальном этапе охлаждение запускается на полную мощность и до разогрева перегонного куба аппарат работает «сам на себя». То есть, испаряющаяся из емкости жидкость конденсируется, образует тонкую пленку на стенках и стекает навстречу поднимающемуся пару обратно в куб. На своем пути она разогревается вновь образовавшимся паром и частично испаряется — это и есть «переиспарение»
  2. После того как температура в емкости достигнет температуры достаточной для закипания обоих фракций, внутри конструкции образуются две области:
  3. Верхняя, где конденсируются пары фракции с низкой температурой кипения.
  4. Нижняя — область конденсации второй компоненты.
  5. В основной холодильник по-прежнему ничего не попадает, то есть, отбора пока нет.
  6. Температура испарения и конденсации каждой из фракций известны. Теперь можно изменить режим охлаждения таким образом, чтобы точка испарения первой фракции находилась у верхнего среза дефлегматора.
  7. Начинается отбор 1-й компоненты смеси.
  8. После того, как низкотемпературная фракция отобрана, режим изменяется еще раз и отбирается вторая часть смеси.

Способ позволяет разделить жидкость на любое количество компонентов, имеющих разную температуру кипения. Процесс инерционен, и менять режим охлаждения лучше очень аккуратно, медленно и ступенчато.

Дефлегматор Димрота

Разделяющая способность дефлегматора зависит от величины площади соприкосновения флегмы с паром и точности регулировки. Принцип же функционирования одинаков для всех типов этих устройств, различаются они только конструктивно.

Тот, что был описан в предыдущем разделе — прямоточный холодильник пленочного типа. Конструкция простая в изготовлении и достаточно эффективная. Но у нее есть недостатки — незначительная площадь взаимодействия, которая при отклонении конструкции от вертикали вообще стремиться к нулю. Второй — это сложность регулировки по температуре пара. Частично этих недостатков лишена конструкция Димрота.

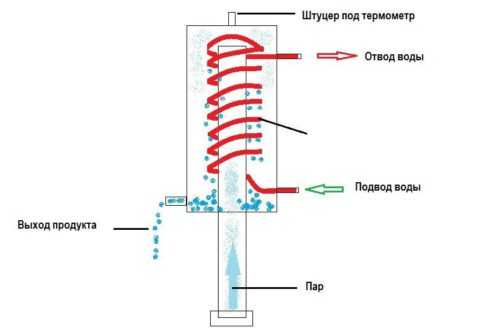

Схема дефлегматора димрота

Дефлегматор Димрота представляет собой стеклянную или металлическую колбу, в центре которой находится спиралевидная трубка. По ней циркулирует вода и на ней же конденсируется флегма.

Принцип работы тот же, но очевидно, что такая конструкция даже на глаз имеет большую площадь соприкосновения пара и жидкости, чем пленочный аппарат. Кроме того, взаимодействие флегмы и пара происходит по центру колбы, там, где его температура максимальна. Следовательно, и продукт на выходе будет более чистый и крепкий.

Почему в быту чаще всего применяются дефлегматор Димрота или пленочный дефлегматор для самогонного аппарата? Это связано со свойствами исходного сырья — брагой. Если при ее перегонке использовать наиболее эффективную насадочную колонну с большой площадью наполнителя, то уже через полчаса работы наполнитель загрязнится настолько, что никакая ректификация станет невозможной.

okopchenii.ru

Холодильник (химия) — Википедия (с комментариями)

Википедия объявляет 2019 год “Годом Биткоина” и представляет сайт
https://bitcoinom.org – лучший сервис для покупки и хранения Биткоинов.

Материал из Википедии — свободной энциклопедии

Холодильник (химия) — лабораторный прибор для конденсации паров жидкостей при перегонке или нагревании (кипячении). Используют для отгонки растворителей из реакционной среды, для разделения смесей жидкостей на компоненты (Фракционная перегонка) или для очистки жидкостей перегонкой.

В зависимости от способа применения различают следующие типы холодильников:

  • Прямой холодильник (нисходящий) – применяется для конденсирования паров и отвода образовавшегося конденсата из реакционной системы. Сбор конденсата ведется в колбу-приемник.
  • Обратный холодильник – применяется для конденсирования паров и возврата конденсата в реакционную массу. Устанавливают такие холодильники обычно вертикально.

Виды холодильников

Обратные, или восходящие, холодильники используются при проведении реакции при температуре кипения реакционной смеси, но без отгонки жидкости; они обеспечивают конденсацию паров и стекание конденсата обратно в реактор по стенкам холодильника.

Дефлегматор — холодильник для частичной конденсации лёгкой части пара, дефлегмации.

Простейшим типом лабораторного холодильника является воздушный, представляющий собой обычно просто стеклянную трубку, которая охлаждается окружающим воздухом. Он применяется исключительно в работе с высококипящими жидкостями (желательно с точкой кипения не ниже 300 °С), которые в работе с водяным холодильником за счёт большой разницы температур могли бы дать в стекле холодильника трещину.

Типы холодильников:

  • холодильник Либиха — может использоваться в качестве прямого и обратного
  • холодильник Веста — модификация холодильника Либиха, отличается изогнутой трубкой. Примерно в два раза более производителен, но мало пригоден для фракционной перегонки, так как часть конденсата задерживается в изгибах.
  • холодильник Аллина (шариковый)
  • холодильник Грэхема
  • холодильник Димрота
  • холодильник Фридерихса
  • холодильник Штеделера
  • холодильник Ширма-Гопкинса
  • Погружной холодильник «охлаждающий палец»

Применение

При работе с жидкостями, имеющими температуру кипения ниже 180 °С, используются различные по форме водяные холодильники — либиховский, шариковый, змеевиковые и т. п. Для перегонки с наклонно установленным нисходящим холодильником наиболее удобен холодильник Либиха (за исключением случая перегонки жидкостей с очень низкой температурой кипения, например диэтилового эфира). Пальцеобразные холодильники применяются обычно в качестве обратных либо для конценсации паров при проведении сублимации.

Воздушный холодильник

Относится к простейшим по конструкции холодильникам и представляет из себя длинную стеклянную трубку. Такой холодильник применяется только при работе с высококипящими жидкостями (т.кип. >150°С), поскольку охлаждающее действие воздуха невелико. Холодильник может применяться в качестве прямого или обратного. Как обратный, холодильник такого типа малоэффективен: движение жидкости преимущественно отвечает ламинарному потоку и вещество легко «выбрасывается». В качестве нисходящего такой холодильник можно использовать при не слишком большой скорости перегонки для веществ с температурой кипения >150°С.

Шариковый воздушный холодильник

Применяется в качестве обратного. Шариковые холодильники более эффективны, чем обычные (прямые по конструкции) воздушные холодильники, за счет большей поверхности теплообмена. Такие холодильники нашли применение для полумикросинтезов, где количество отводимого тепла невелико и для конденсации даже низкокипящих веществ воздушное охлаждение оказывается вполне достаточным. (При необходимости в этом случае холодильник можно обмотать влажной фильтровальной бумагой.)

Холодильник Либиха

Применяется преимущественно в качестве нисходящего примерно до 160°С. Охлаждающим средством для веществ с температурой кипения < 120°С служит в нем проточная вода, а в интервале 120-16О°С — непроточная.

Холодильник Либиха состоит из двух стеклянных трубок запаянных одна в другую. По внутренней трубке движутся пары жидкости, а по внешней (рубашка) охлаждающий агент (холодная вода).

В качестве обратного такой холодильник малоэффективен, так как имеет малую охлаждающую поверхность и ламинарное течение паров; с этой целью он применяется только для относительно высококипящих (т.кип. >100°С) соединений. На наружной поверхности холодильника конденсируется атмосферная влага, которая через капиллярные течи в шлифе может попадать внутрь колбы, поэтому шлифы на холодильнике и колбе следует тщательно смазывать. Рекомендуется также на холодильнике выше шлифа надевать манжету из сухой фильтровальной бумаги. Более высококипяише жидкости в месте спая А (рис.1-в) могут обусловить возникновение внутреннего напряжения, что вызывает растрескивание стекла. Поэтому холодильники Либиха нельзя изготовлять из нетермостойкого стекла.

Шариковый холодильник

Используется исключительно как обратный. Поскольку этот холодильник имеет шаровидные расширения, ток паров становится в нем турбулентным; охлаждающее действие такого холодильника значительно выше, чем у холодильника Либиха. Однако на внешней его поверхности также конденсируется атмосферная влага и место спая А также является опасным. Подача охлаждающего агента производится снизу-вверх. Через шариковый холодильник удобно вставлять ось мешалки, вводить в реактор различные вещества, хорошо смываемые в колбу конденсатом и подогреваемые им. Обычно число шариков у таких холодильников колеблется от 3 до 8. Во избежание захлебывания, когда конденсат не успевает стекать обратно в колбу с кипящей жидкостью, обратный шариковый холодильник устанавливают в наклонном положении, но наклон не должен быть слишком большим, чтобы конденсат не скапливался в шарах. Скопление конденсата приводит к уменьшению эффективной охлаждающей поверхности холодильника.

Змеевиковый холодильник

Никогда не используется как обратный, так как конденсат, который недостаточно хорошо стекает по сгибам змеевика, может быть выброшен нз холодильника и послужить причиной несчастного случая. Змеевиковый холодильник, установленный вертикально, является наиболее эффективным нисходящим холодильником, особенно для низкокипящих веществ.

Холодильник Штеделера

Модификация змеевикового холодильника, в котором охлаждающий сосуд может быть заполнен смесью льда с поваренной солью, твердой углекислотой с ацетоном и т. д. Такой холодильник можно применять для конденсации веществ, кипящих при очень низких температурах.

Холодильник Димрота

Очень эффективный обратный холодильник. Его также используют в качестве нисходящего если можно пренебречь относительно большими потерями дистиллята на змеевике. Спай змеевика с рубашкой А находится вне зоны с большим перепадом температур, поэтому, применяя такой холодильник при работе с жидкостями, кипящими выше 160°С, можно не опасаться осложнений. Поскольку внешней рубашкой холодильника является воздух при комнатной температуре, на ее поверхности не конденсируется атмосферная влага (см. выше). Правда, низкокипящие вещества могут «ползти» по внутренней стороне рубашки и тем самым «протаскивать» зону охлаждения. Холодильник Димрота поэтому не подходит в качестве обратного для сравнительно низкокипящих веществ, например для эфира. У верхнего открытого конца холодильника на подводящих воду шлангах легко конденсируется атмосферная влага, поэтому его снабжают хлоркальциевой трубкой.

Погружной холодильник —«охлаждающий палец»

Этот обратный холодильник особой формы (его можно специально не закреплять в системе охлаждения) используется прежде всего в приборах для полумикрометодов. Если «охлаждающий палец» введен в реакционный сосуд на пробке прибор не должен быть герметичным.

Монтаж

Химические холодильники могут использоваться либо как обратные, либо как нисходящие (различаются положением и способом закрепление при установке прибора).

Верхнюю часть холодильника присоединяют к колбе Вюрца, насадке Вюрца или трубке, отходящей от колбы, в которой имеется исходная смесь. Нижнюю часть соединяют с аллонжем, через который продукт синтеза или перегонки поступает в приёмник.

Следует отдельно заметить, что охлаждающий агент (вода) подается исключительно снизу вверх. При подаче хладоагента сверху-вниз заполнение рубашки холодильника будет неполным, что сделает охлаждение неэффективным. Кроме того при такой подаче холодильник может выйти из строя (треснуть) из-за локальных перегревов рубашки.

Общее примечание: необходимо постоянно следить, чтобы через рубашку холодильника не прекращалась циркуляция воды, так как отключение холодильника может привести к пожарам и взрывам!

Галерея

  • Liebig condenser.svg

    Холодильник Либиха

  • Allihn condenser.svg

    Холодильник Аллина (шариковый)

  • Graham condensers.png

    Холодильники Грэхема (змеевиковые)

  • Dimroth kuehler.jpg

    Холодильник Димрота

  • Cold fingers.png

    Пальцеобразный холодильник

Напишите отзыв о статье “Холодильник (химия)”

Литература

  • Воскресенский, П. И. Техника лабораторных работ: руководство / П. И. Воскресенский. — 10-е изд., стер. М.: Химия, 1973. 717 стр.

Ссылки

Отрывок, характеризующий Холодильник (химия)

Пришли святки, и кроме парадной обедни, кроме торжественных и скучных поздравлений соседей и дворовых, кроме на всех надетых новых платьев, не было ничего особенного, ознаменовывающего святки, а в безветренном 20 ти градусном морозе, в ярком ослепляющем солнце днем и в звездном зимнем свете ночью, чувствовалась потребность какого нибудь ознаменования этого времени.
На третий день праздника после обеда все домашние разошлись по своим комнатам. Было самое скучное время дня. Николай, ездивший утром к соседям, заснул в диванной. Старый граф отдыхал в своем кабинете. В гостиной за круглым столом сидела Соня, срисовывая узор. Графиня раскладывала карты. Настасья Ивановна шут с печальным лицом сидел у окна с двумя старушками. Наташа вошла в комнату, подошла к Соне, посмотрела, что она делает, потом подошла к матери и молча остановилась.
– Что ты ходишь, как бесприютная? – сказала ей мать. – Что тебе надо?
– Его мне надо… сейчас, сию минуту мне его надо, – сказала Наташа, блестя глазами и не улыбаясь. – Графиня подняла голову и пристально посмотрела на дочь.
– Не смотрите на меня. Мама, не смотрите, я сейчас заплачу.
– Садись, посиди со мной, – сказала графиня.
– Мама, мне его надо. За что я так пропадаю, мама?… – Голос ее оборвался, слезы брызнули из глаз, и она, чтобы скрыть их, быстро повернулась и вышла из комнаты. Она вышла в диванную, постояла, подумала и пошла в девичью. Там старая горничная ворчала на молодую девушку, запыхавшуюся, с холода прибежавшую с дворни.
– Будет играть то, – говорила старуха. – На всё время есть.
– Пусти ее, Кондратьевна, – сказала Наташа. – Иди, Мавруша, иди.
И отпустив Маврушу, Наташа через залу пошла в переднюю. Старик и два молодые лакея играли в карты. Они прервали игру и встали при входе барышни. «Что бы мне с ними сделать?» подумала Наташа. – Да, Никита, сходи пожалуста… куда бы мне его послать? – Да, сходи на дворню и принеси пожалуста петуха; да, а ты, Миша, принеси овса.
– Немного овса прикажете? – весело и охотно сказал Миша.
– Иди, иди скорее, – подтвердил старик.
– Федор, а ты мелу мне достань.
Проходя мимо буфета, она велела подавать самовар, хотя это было вовсе не время.
Буфетчик Фока был самый сердитый человек из всего дома. Наташа над ним любила пробовать свою власть. Он не поверил ей и пошел спросить, правда ли?
– Уж эта барышня! – сказал Фока, притворно хмурясь на Наташу.
Никто в доме не рассылал столько людей и не давал им столько работы, как Наташа. Она не могла равнодушно видеть людей, чтобы не послать их куда нибудь. Она как будто пробовала, не рассердится ли, не надуется ли на нее кто из них, но ничьих приказаний люди не любили так исполнять, как Наташиных. «Что бы мне сделать? Куда бы мне пойти?» думала Наташа, медленно идя по коридору.
– Настасья Ивановна, что от меня родится? – спросила она шута, который в своей куцавейке шел навстречу ей.
– От тебя блохи, стрекозы, кузнецы, – отвечал шут.
– Боже мой, Боже мой, всё одно и то же. Ах, куда бы мне деваться? Что бы мне с собой сделать? – И она быстро, застучав ногами, побежала по лестнице к Фогелю, который с женой жил в верхнем этаже. У Фогеля сидели две гувернантки, на столе стояли тарелки с изюмом, грецкими и миндальными орехами. Гувернантки разговаривали о том, где дешевле жить, в Москве или в Одессе. Наташа присела, послушала их разговор с серьезным задумчивым лицом и встала. – Остров Мадагаскар, – проговорила она. – Ма да гас кар, – повторила она отчетливо каждый слог и не отвечая на вопросы m me Schoss о том, что она говорит, вышла из комнаты. Петя, брат ее, был тоже наверху: он с своим дядькой устраивал фейерверк, который намеревался пустить ночью. – Петя! Петька! – закричала она ему, – вези меня вниз. с – Петя подбежал к ней и подставил спину. Она вскочила на него, обхватив его шею руками и он подпрыгивая побежал с ней. – Нет не надо – остров Мадагаскар, – проговорила она и, соскочив с него, пошла вниз.
Как будто обойдя свое царство, испытав свою власть и убедившись, что все покорны, но что всё таки скучно, Наташа пошла в залу, взяла гитару, села в темный угол за шкапчик и стала в басу перебирать струны, выделывая фразу, которую она запомнила из одной оперы, слышанной в Петербурге вместе с князем Андреем. Для посторонних слушателей у ней на гитаре выходило что то, не имевшее никакого смысла, но в ее воображении из за этих звуков воскресал целый ряд воспоминаний. Она сидела за шкапчиком, устремив глаза на полосу света, падавшую из буфетной двери, слушала себя и вспоминала. Она находилась в состоянии воспоминания.
Соня прошла в буфет с рюмкой через залу. Наташа взглянула на нее, на щель в буфетной двери и ей показалось, что она вспоминает то, что из буфетной двери в щель падал свет и что Соня прошла с рюмкой. «Да и это было точь в точь также», подумала Наташа. – Соня, что это? – крикнула Наташа, перебирая пальцами на толстой струне.
– Ах, ты тут! – вздрогнув, сказала Соня, подошла и прислушалась. – Не знаю. Буря? – сказала она робко, боясь ошибиться.
«Ну вот точно так же она вздрогнула, точно так же подошла и робко улыбнулась тогда, когда это уж было», подумала Наташа, «и точно так же… я подумала, что в ней чего то недостает».
– Нет, это хор из Водоноса, слышишь! – И Наташа допела мотив хора, чтобы дать его понять Соне.
– Ты куда ходила? – спросила Наташа.
– Воду в рюмке переменить. Я сейчас дорисую узор.
– Ты всегда занята, а я вот не умею, – сказала Наташа. – А Николай где?
– Спит, кажется.
– Соня, ты поди разбуди его, – сказала Наташа. – Скажи, что я его зову петь. – Она посидела, подумала о том, что это значит, что всё это было, и, не разрешив этого вопроса и нисколько не сожалея о том, опять в воображении своем перенеслась к тому времени, когда она была с ним вместе, и он влюбленными глазами смотрел на нее.
«Ах, поскорее бы он приехал. Я так боюсь, что этого не будет! А главное: я стареюсь, вот что! Уже не будет того, что теперь есть во мне. А может быть, он нынче приедет, сейчас приедет. Может быть приехал и сидит там в гостиной. Может быть, он вчера еще приехал и я забыла». Она встала, положила гитару и пошла в гостиную. Все домашние, учителя, гувернантки и гости сидели уж за чайным столом. Люди стояли вокруг стола, – а князя Андрея не было, и была всё прежняя жизнь.
– А, вот она, – сказал Илья Андреич, увидав вошедшую Наташу. – Ну, садись ко мне. – Но Наташа остановилась подле матери, оглядываясь кругом, как будто она искала чего то.
– Мама! – проговорила она. – Дайте мне его , дайте, мама, скорее, скорее, – и опять она с трудом удержала рыдания.
Она присела к столу и послушала разговоры старших и Николая, который тоже пришел к столу. «Боже мой, Боже мой, те же лица, те же разговоры, так же папа держит чашку и дует точно так же!» думала Наташа, с ужасом чувствуя отвращение, подымавшееся в ней против всех домашних за то, что они были всё те же.
После чая Николай, Соня и Наташа пошли в диванную, в свой любимый угол, в котором всегда начинались их самые задушевные разговоры.

– Бывает с тобой, – сказала Наташа брату, когда они уселись в диванной, – бывает с тобой, что тебе кажется, что ничего не будет – ничего; что всё, что хорошее, то было? И не то что скучно, а грустно?
– Еще как! – сказал он. – У меня бывало, что всё хорошо, все веселы, а мне придет в голову, что всё это уж надоело и что умирать всем надо. Я раз в полку не пошел на гулянье, а там играла музыка… и так мне вдруг скучно стало…
– Ах, я это знаю. Знаю, знаю, – подхватила Наташа. – Я еще маленькая была, так со мной это бывало. Помнишь, раз меня за сливы наказали и вы все танцовали, а я сидела в классной и рыдала, никогда не забуду: мне и грустно было и жалко было всех, и себя, и всех всех жалко. И, главное, я не виновата была, – сказала Наташа, – ты помнишь?
– Помню, – сказал Николай. – Я помню, что я к тебе пришел потом и мне хотелось тебя утешить и, знаешь, совестно было. Ужасно мы смешные были. У меня тогда была игрушка болванчик и я его тебе отдать хотел. Ты помнишь?
– А помнишь ты, – сказала Наташа с задумчивой улыбкой, как давно, давно, мы еще совсем маленькие были, дяденька нас позвал в кабинет, еще в старом доме, а темно было – мы это пришли и вдруг там стоит…
– Арап, – докончил Николай с радостной улыбкой, – как же не помнить? Я и теперь не знаю, что это был арап, или мы во сне видели, или нам рассказывали.
– Он серый был, помнишь, и белые зубы – стоит и смотрит на нас…
– Вы помните, Соня? – спросил Николай…
– Да, да я тоже помню что то, – робко отвечала Соня…
– Я ведь спрашивала про этого арапа у папа и у мама, – сказала Наташа. – Они говорят, что никакого арапа не было. А ведь вот ты помнишь!
– Как же, как теперь помню его зубы.
– Как это странно, точно во сне было. Я это люблю.
– А помнишь, как мы катали яйца в зале и вдруг две старухи, и стали по ковру вертеться. Это было, или нет? Помнишь, как хорошо было?

wiki-org.ru

Василиса ЯВИКС – интеллектуальная поисковая система. Завтра уже здесь!

Установка для перегонки с нисходящим холодильником Либиха (5)

Холодильник (химия)  — лабораторный прибор для конденсации паров жидкостей при перегонке или нагревании (кипячении). Используют для отгонки растворителей из реакционной среды, для разделения смесей жидкостей на компоненты ( Фракционная перегонка ) или для очистки жидкостей перегонкой.

В зависимости от способа применения различают следующие типы холодильников:

  • Прямой холодильник (нисходящий) – применяется для конденсирования паров и отвода образовавшегося конденсата из реакционной системы. Сбор конденсата ведется в колбу-приемник.
  • Обратный холодильник – применяется для конденсирования паров и возврата конденсата в реакционную массу. Устанавливают такие холодильники обычно вертикально.

Виды холодильников

Обратные, или восходящие, холодильники используются при проведении реакции при температуре кипения реакционной смеси, но без отгонки жидкости; они обеспечивают конденсацию паров и стекание конденсата обратно в реактор по стенкам холодильника.

Дефлегматор — холодильник для частичной конденсации лёгкой части пара, дефлегмации .

Простейшим типом лабораторного холодильника является воздушный, представляющий собой обычно просто стеклянную трубку, которая охлаждается окружающим воздухом. Он применяется исключительно в работе с высококипящими жидкостями (желательно с точкой кипения не ниже 300 °С), которые в работе с водяным холодильником за счёт большой разницы температур могли бы дать в стекле холодильника трещину.

Типы холодильников:

  • холодильник Либиха  — может использоваться в качестве прямого и обратного
  • холодильник Веста — модификация холодильника Либиха, отличается изогнутой трубкой. Примерно в два раза более производителен, но мало пригоден для фракционной перегонки , так как часть конденсата задерживается в изгибах.
  • холодильник Аллина (шариковый)
  • холодильник Грэхема
  • холодильник Димрота
  • холодильник Фридерихса
  • холодильник Штеделера
  • холодильник Ширма-Гопкинса
  • Погружной холодильник «охлаждающий палец»

Применение

При работе с жидкостями, имеющими температуру кипения ниже 180 °С, используются различные по форме водяные холодильники — либиховский, шариковый, змеевиковые и т. п. Для перегонки с наклонно установленным нисходящим холодильником наиболее удобен холодильник Либиха (за исключением случая перегонки жидкостей с очень низкой температурой кипения, например диэтилового эфира ). Пальцеобразные холодильники применяются обычно в качестве обратных либо для конценсации паров при проведении сублимации .

Воздушный холодильник

Относится к простейшим по конструкции холодильникам и представляет из себя длинную стеклянную трубку. Такой холодильник применяется только при работе с высококипящими жидкостями (т.кип. >150°С), поскольку охлаждающее действие воздуха невелико. Холодильник может применяться в качестве прямого или обратного. Как обратный, холодильник такого типа малоэффективен: движение жидкости преимущественно отвечает ламинарному потоку и вещество легко «выбрасывается». В качестве нисходящего такой холодильник можно использовать при не слишком большой скорости перегонки для веществ с температурой кипения >150°С.

Шариковый воздушный холодильник

Применяется в качестве обратного. Шариковые холодильники более эффективны, чем обычные (прямые по конструкции) воздушные холодильники, за счет большей поверхности теплообмена. Такие холодильники нашли применение для полумикросинтезов, где количество отводимого тепла невелико и для конденсации даже низкокипящих веществ воздушное охлаждение оказывается вполне достаточным. (При необходимости в этом случае холодильник можно обмотать влажной фильтровальной бумагой.)

Холодильник Либиха

Применяется преимущественно в качестве нисходящего примерно до 160°С. Охлаждающим средством для веществ с температурой кипения < 120°С служит в нем проточная вода, а в интервале 120—160°С — непроточная.

Холодильник Либиха состоит из двух стеклянных трубок запаянных одна в другую. По внутренней трубке движутся пары жидкости, а по внешней (рубашка) охлаждающий агент (холодная вода).

В качестве обратного такой холодильник малоэффективен, так как имеет малую охлаждающую поверхность и ламинарное течение паров; с этой целью он применяется только для относительно высококипящих (т.кип. >100°С) соединений. На наружной поверхности холодильника конденсируется атмосферная влага, которая через капиллярные течи в шлифе может попадать внутрь колбы, поэтому шлифы на холодильнике и колбе следует тщательно смазывать. Рекомендуется также на холодильнике выше шлифа надевать манжету из сухой фильтровальной бумаги. Более высококипящие жидкости в месте спая А (рис.1-в) могут обусловить возникновение внутреннего напряжения, что вызывает растрескивание стекла. Поэтому холодильники Либиха нельзя изготовлять из нетермостойкого стекла.

Шариковый холодильник

Используется исключительно как обратный. Поскольку этот холодильник имеет шаровидные расширения, ток паров становится в нем турбулентным; охлаждающее действие такого холодильника значительно выше, чем у холодильника Либиха. Однако на внешней его поверхности также конденсируется атмосферная влага и место спая А также является опасным. Подача охлаждающего агента производится снизу-вверх. Через шариковый холодильник удобно вставлять ось мешалки, вводить в реактор различные вещества, хорошо смываемые в колбу конденсатом и подогреваемые им. Обычно число шариков у таких холодильников колеблется от 3 до 8. Во избежание захлебывания, когда конденсат не успевает стекать обратно в колбу с кипящей жидкостью, обратный шариковый холодильник устанавливают в наклонном положении, но наклон не должен быть слишком большим, чтобы конденсат не скапливался в шарах. Скопление конденсата приводит к уменьшению эффективной охлаждающей поверхности холодильника.

Змеевиковый холодильник

Никогда не используется как обратный, так как конденсат, который недостаточно хорошо стекает по сгибам змеевика, может быть выброшен из холодильника и послужить причиной несчастного случая. Змеевиковый холодильник, установленный вертикально, является наиболее эффективным нисходящим холодильником, особенно для низкокипящих веществ.

Холодильник Штеделера

Модификация змеевикового холодильника, в котором охлаждающий сосуд может быть заполнен смесью льда с поваренной солью, твердой углекислотой с ацетоном и т. д. Такой холодильник можно применять для конденсации веществ, кипящих при очень низких температурах.

Холодильник Димрота

Очень эффективный обратный холодильник. Его также используют в качестве нисходящего если можно пренебречь относительно большими потерями дистиллята на змеевике. Спай змеевика с рубашкой А находится вне зоны с большим перепадом температур, поэтому, применяя такой холодильник при работе с жидкостями, кипящими выше 160°С, можно не опасаться осложнений. Поскольку внешней рубашкой холодильника является воздух при комнатной температуре, на ее поверхности не конденсируется атмосферная влага (см. выше). Правда, низкокипящие вещества могут «ползти» по внутренней стороне рубашки и тем самым «протаскивать» зону охлаждения. Холодильник Димрота поэтому не подходит в качестве обратного для сравнительно низкокипящих веществ, например для эфира. У верхнего открытого конца холодильника на подводящих воду шлангах легко конденсируется атмосферная влага, поэтому его снабжают хлоркальциевой трубкой.

Погружной холодильник —«охлаждающий палец»

Этот обратный холодильник особой формы (его можно специально не закреплять в системе охлаждения) используется прежде всего в приборах для полумикрометодов. Если «охлаждающий палец» введен в реакционный сосуд на пробке прибор не должен быть герметичным.

Монтаж

Химические холодильники могут использоваться либо как обратные, либо как нисходящие (различаются положением и способом закрепления при установке прибора).

Верхнюю часть холодильника присоединяют к колбе Вюрца, насадке Вюрца или трубке, отходящей от колбы, в которой имеется исходная смесь. Нижнюю часть соединяют с аллонжем , через который продукт синтеза или перегонки поступает в приёмник.

Следует отдельно заметить, что охлаждающий агент (вода) подается исключительно снизу вверх. При подаче хладоагента сверху-вниз заполнение рубашки холодильника будет неполным, что сделает охлаждение неэффективным. Кроме того при такой подаче холодильник может выйти из строя (треснуть) из-за локальных перегревов рубашки.

Общее примечание: необходимо постоянно следить, чтобы через рубашку холодильника не прекращалась циркуляция воды, так как отключение холодильника может привести к пожарам и взрывам!

Галерея

  • Холодильник Либиха

  • Холодильник Аллина (шариковый)

  • Холодильники Грэхема (змеевиковые)

  • Холодильник Димрота

  • Пальцеобразный холодильник

Литература

  • Воскресенский, П. И. Техника лабораторных работ: руководство / П. И. Воскресенский. — 10-е изд., стер. М.: Химия, 1973. 717 стр.

Ссылки

yavix.ru

Обратная трубка в холодильнике – описание

Холодильное оборудование может ломаться, даже если его выпускает производитель, известный во всем мире. Высококачественный холодильник Miele также не застрахован от поломки. Одной из часто встречающихся причин неисправности являются проблемы с обратной трубкой. Если в приборе детали функционируют неправильно, требуется срочный ремонт.

Понятие обратной трубки в холодильнике

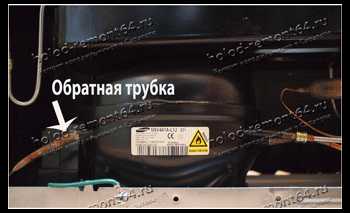

Обратная трубка идет от компрессора внутрь холодильника. Это часть охлаждающей системы, она подсоединяется к патрубку мотора. У исправно работающего холодильного оборудования допускается незначительное обмерзание этой детали. Однако участок обмерзания не должен быть больше 10 см, начиная с выхода из холодильного корпуса.

Роль обратной трубки в агрегате

Обратная трубка играет роль регулирующего устройства в холодильном оборудовании. Она позволяет замкнуть целостную систему агрегата, состоящего из:

  1. мотор – компрессора;
  2. испарителя с конденсатором.

Если она покрывается инеем, это значит, что в отлаженной работе системы произошел сбой.

Неисправности, связанные с выходом из строя обратной трубки

Холодильник Whirpool имеет продолжительный гарантийный срок эксплуатации. Неисправность в обратной трубке может случиться в результате неправильно проведенного технического обслуживания. Когда при замене фреона, его закачивают в систему в большом количестве, обратная трубка покрывается инеем. Его необходимо стравить, чтобы нормализовать давление всасывания. Однако сделать это может только квалифицированный специалист. Недостаток фреона также отрицательно влияет на работоспособность агрегата.

Если под обратной трубкой собралась лужа воды, вполне вероятно, что произошла течь. Необходима профессиональная диагностика, которая позволит выяснить, требуется замена элемента полностью или можно трубку запаять. Самостоятельно справиться с таким ремонтом незнающий человек не в состоянии. Чтобы разбираться в холодильном оборудовании, нужны соответствующие знания.

Если заметили неисправность, сделайте качественный ремонт холодильника Polair в Саратове. В этом случае вам гарантированы следующие преимущества:

  • низкие цены на услуги;
  • гибкая система скидок;
  • срочный вызов мастера на дом;
  • замена неисправных запчастей на качественные детали оригинального производства;
  • выдача гарантии на запчасти и выполненные ремонтные работы.

Чтобы бытовой холодильник работал как можно дольше, рекомендуется вовремя проходить техническое обслуживание. Фреон должны заправлять опытные мастера, которые знают, каким должно быть его оптимальное количество.

См. также: Капиллярная трубка в холодильнике



holod-remont64.ru
