Каковы нормы заправки автокондиционера

Один из самых частых и важных вопросов, который задают себе автолюбители с кондиционерами – это норма заправки автокондиционера и частота выполнения такой процедуры. И хотя этот вопрос, казалось бы, не такой сложный, но мнений относительно него существует очень много. Поэтому в этой статье я развею все мифы и расставлю все точки над и.

Содержание статьи

Когда требуется заправка?

Стоит понимать, что на периодичность заправки фреоном влияют очень много факторов, среди основных можно выделить:

  1. Вибрации. Во время движения машина подвергается различного рода скачкам, попаданиям в ямы или просто вибрациям. Все это влияет на износ уплотнителей автокондиционера, которые выполнены из резины. Покрытие дороги, скорость езды – эти факторы очень сильно влияют на износ.
  2. Перепад температур. В зависимости от того, в каком температурном поясе находится автомобиль и на сколько точно выполняются меры по его хранению, будут рассыхаться и трескаться прокладки, шланги и другие резиновые элементы автокондиционера. Даже сальники могут потерять эластичность из-за скачков температур. Ясно и понятно, что европейский автомобиль с хорошими дорогами и гаражным хранением будет дольше держать фреон, нежели машина в России на сельской местности.
  3. Химическая среда. Трубопровод автокондиционера и его радиатор могут с легкостью подвергаться коррозии из-за среды, в которой они находятся. Если она нарушается – то фреон придется заправлять очень часто.

В автокондиционерах допускается утечка фреона в размере 15 процентов за год.

Это нормальное явление, которое дает ясно понять, что даже при выключенном охлаждающем аппарате он может терять свои способности к работоспособности.

Учитывая выше указанные причины и мнения экспертов, можно утверждать, что периодичность заправки кондиционера зависит от состояния автомобиля, к примеру, если авто новое (от 1 до 6 лет), то заправка осуществляется один раз в два года, а если же авто старше 6 лет, то автокондиционер необходимо заправлять не реже одного раза в год.

Нормы заправки фреона

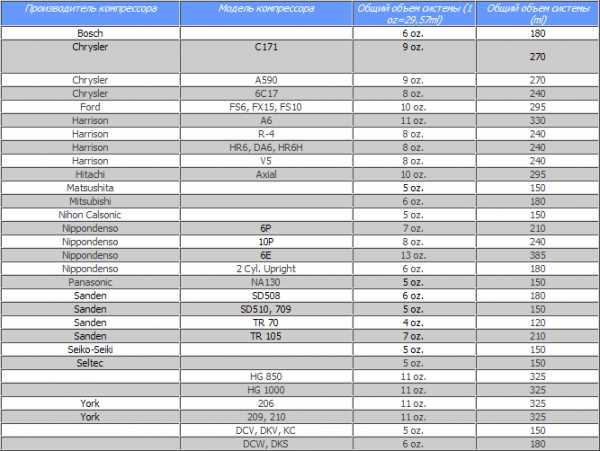

Таблица объемов заправки фреона для автокондиционеров

Первым делом перед заправкой системы фреоном нужно определить, какое его количество мы будет добавлять и какова норма. Это значение не берется с потолка и тем более понятие «на глаз» здесь вообще не уместно. Для определения точных значений стоит воспользоваться специальной таблицей. Она в зависимости от модели авто, его типа, года выпуска и типа кондиционера, устанавливает сколько грамм придется вмещать. Такая таблица доступна в интернете с общими значениями.

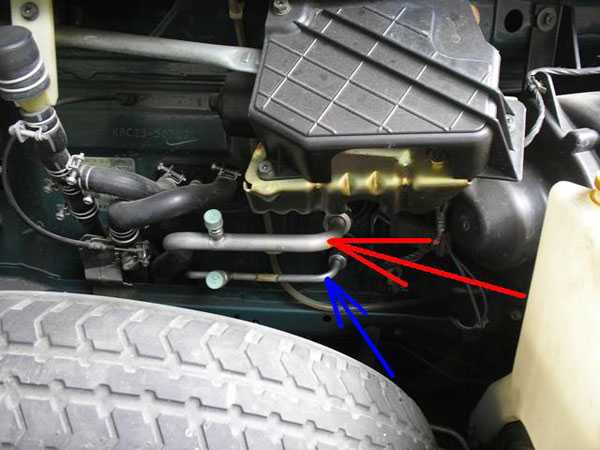

Но существует небольшой нюанс при заправке – под капотом вашего авто вы можете найти таблицу, где указан тип фреона, тип кондиционера и его параметры, нормы. Именно там может указываться норма, которая должна быть в машине. В таком случае и таблица не нужна.

Если вам не хочется рассматривать общую таблицу, то вы также можете взять техническую литературу по вашему авто. Там тоже должен указываться блок с информацией о том, сколько должно быть фреона, какой он должен быть и как лучше заправлять по норме.

Устранение утечки фреона

Хочу обратить ваше внимание на то, что периодично необходимо замерять уровень фреона.

Если вы часто замеряете его количество в автокондиционере и понимаете, что он быстро теряется – тогда стоит рассмотреть причины и методы устранения такой проблемы. Сразу посчитайте, сколько в процентном соотношении его теряется, если это значение меньше 15 процентов в год – тогда все в норме. Если больше – тогда проверяем и устраняем следующее:

  • Целостность трубок, соединений и шлангов. Если обнаруживается дефект – его нужно незамедлительно устранить или самостоятельно или же с помощью специалистов на станции технического обслуживания. Если делаете ремонт самостоятельно, то трубки и шланги можно запаять или же использовать любой доступный вам герметик в домашних условиях.
  • Целостность и работоспособность уплотнителей, резинок. Сквозь соединение наиболее часто уходит фреон, поэтому обращайте на это внимание. Заправка не будет эффективной, если в местах соединения будут утечки. Резинки не подлежат ремонту, поэтому проверьте целостность каждой и при необходимости испорченные замените новыми.

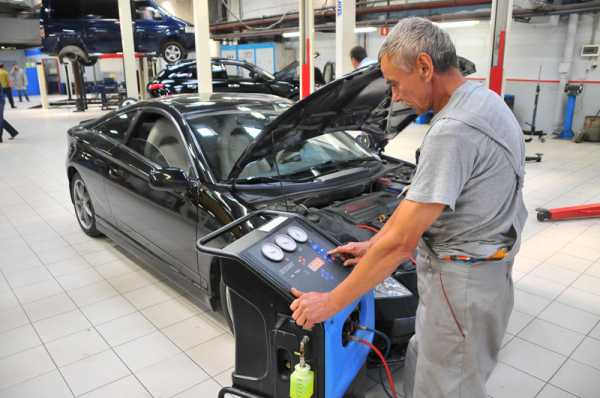

  • Проверяйте сколько фреона в автокондиционере не самостоятельно, а с помощью специалистов на СТО. Там в наличии необходимое для этого оборудование, с помощью которого данные будут максимально точными.
  • Проверьте работоспособность компрессора и других рабочих механизмов кондиционера.
  • Проверьте совместимость трубок, рабочих частей устройства, автомобиля.

Последние два пункта можно выполнить самостоятельно, но это займет у вас много времени. Рациональнее будет обратиться к спецам на СТО для получения более детальной информации о состоянии кондиционера. Но заправку проведите сами, а как это сделать, я вам расскажу в следующем пункте.

Когда причина утечки найдена – стоит устранить ее и количество заправок автокондиционера должно значительно сократиться.

Как самому заправить

Вы уже знаете, сколько фреона в автокондиционере должно быть и понимаете что этого мало? Вы хотите заправить устройство? Тогда это руководство для вас. Полностью его изучите и следуйте правилам:

  1. Выбираем по табличным значениям, сколько нужно фреона для нормы нашей машины, запоминаем их или записываем (о таблице было описано выше).
  2. Определяем уровень нынешнего положения и рассчитываем сколько стоит дозаправить.

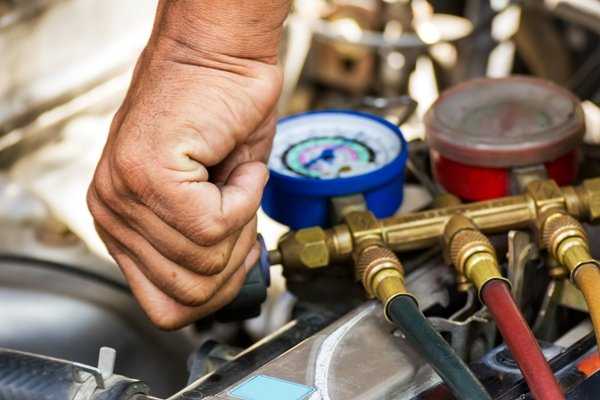

  3. Готовим все нужные инструменты, измеряем давление и т.д.
  4. Приступаем к работе – снимаем с магистрали ответственный защитный колпачок, он следит за низким давлением. Перед этим важно выполнить очистку, поскольку при попадании грязи в саму рабочую систему кондиционера существует риск выхода из строя компрессора, а это одна из самых дорогостоящих деталей охлаждающего устройства.

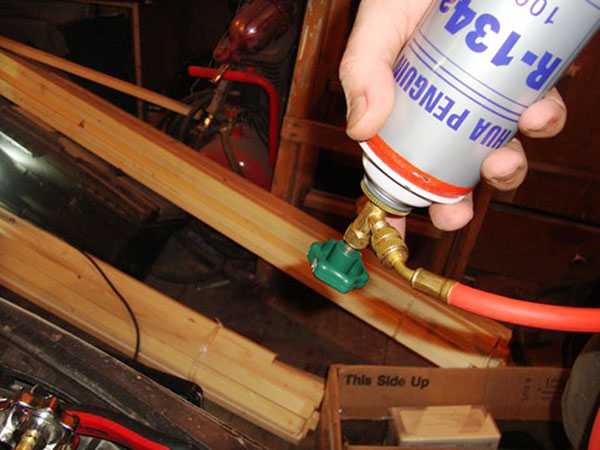

  5. Одеваем шланг на заправочный штуцер. Перед этим штуцер также очищаем и смотрим, подходит ли заправочная часть к нему по размеру.
  6. Заводим нашу машину и нагоняем обороты приблизительно до 1500. Если такого показателя нет – то до хорошего гула мотора.
  7. На устройстве кондиционера ставим режим рециркуляции воздуха, режим – на максимум.
  8. Открываем вентиль с низким давлением, открываем кран баллона с фреоном. Смотрим, чтобы рычаг последнего устройства смотрел вниз.

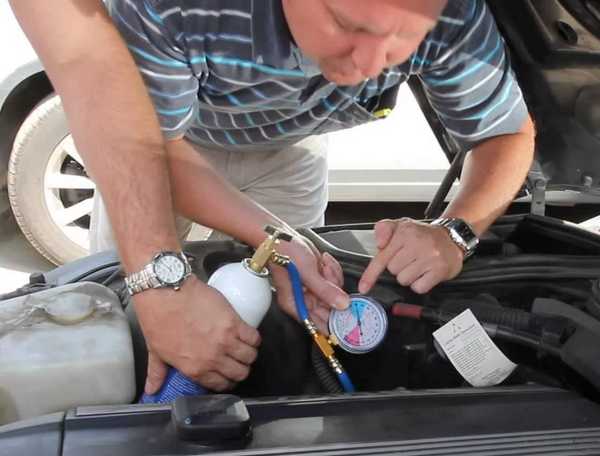

  9. Анализируем данные на манометре. Показатели не должны превышать отметку в 285 кПа.
  10. По истечению определенного времени, в салон машины будет поступать холодный воздух. Когда температура при выходе из воздуходувов будет около 5 градусов по Цельсию, кран можно закрывать. Ваше устройство готово к повторному использованию.
  11. Если вам виден фильтр и жидкость в нем однородная – то система заправляется по правилам. Если же присутствует воздух или пузырьки, то вероятно, что-то пошло не так.

Любая заправка требует от мастера специфических навыков, поэтому при отсутствии таковых – лучше обратиться на станцию технического обслуживания. Успехов!

Видео “Заправка автомобильных кондиционеров”

Обучающий видеокурс по диагностике, ремонту и заправке автомобильных кондиционеров.

mineavto.ru

Нормы заправки автокондиционеров Hyundai 2017 (Количество хладагента-фреона в компрессорах)

Accent (X3) 1994-95 670-680 Pag FD46Xg 140-160
Accent (X3) 1996-09.99 670-680 Pag FD46Xg 170-190
Accent (LC) 10.99-2002 575-625 Pag FD46Xg 140-160
Accent (LC) 2002-2010 550 Pag FD46Xg 180
Verna (MC)

11.2005-

500

Pag 180

Atoz/Atos

1998-04

625-675

Pag FD46Xg

150

Azera 3,3i / 2,2D CrDi

2007-

500

Pag FD46Xg

150

Coupe

05.96-04.02

675-725

Pag FD46Xg

170-190

Coupe (GK)

2002-06

575-625

Pag

140-160

Creta (ix25) 2015- 425-475 Pag 205A 110-130

Elantra J3/XD compressor: hs-15

06.00-06

655-705

Pag FD46Xg

140-160

Elantra J3/XD compressor: 10Pa15

06.00-06

655-705

Dens oil 8

120-135

Elantra J4/HD 2006-10 500 Pag FD46Xg 110
Elantra J5/MD 2010-15 500 Pag FD46Xg 110
Elantra J6/AD 2015- 500 Pag FD46Xg 110

Galloper

08.98-02

760-800

Pag FD46Xg

170-190

Galloper с задним кондиционером

08.98-02

1150-1200

Pag FD46Xg

170-190

Genesis Coupe 2,0i Turbo/3,8i

2010-

570

FD46Xg

150

Getz

2002-08

475-525

Dens oil 8

110-130

Grandeur 3,3i/3,8i/2,2D CrDi

2005-

480-520

Pag

140-160

h200

1993-02.00

625-675

Pag

170-190

h200 с задним кондиционером

1993-02.00

1350-1450

Pag

170-190

h2/h300/starex 2,4i/2,5D/2,6D compressor: Fs10/Zexel

1997-08

625-675

Pag

200-220

h2/h300/starex 2,4i/2,5D/2,6D compressor: Fs10/Zexel с задним кондиционером

1997-08

1300

Pag

220-240

h2/h300/Starex 2,4i/2,5D/2,6D compressor: msC130CV/V6 CWV

1997-05

625-675

Pag

240-260

h2/h300/Starex 2,4i/2,5D/2,6D compressor: msC130CV/V6 CWV с задним кондиционером

1997-05

1300

Pag

260-280

h2/h300/Starex/Satellite  2,5D CrDi

2002-08

650

Pag FD46Xg

150

h2/h300/Starex/Satellite  2,5D CrDi с задним кондиционером

2002-08

950

Pag FD46Xg

210

h2/h400/Starex/Satellite/montana  2,5D CrDi

2008-

650

Pag FD46Xg

150

h2/h400/Starex/Satellite/montana  2,5D CrDi с задним кондиционером

2008-

850

Pag FD46Xg

210

i10

2008-

450

Pag

120

i20

2009-

450

Pag FD46Xg

120

i30

2008-

500

Pag

150

i40 1,6GDi/2,0GDi/1,7CrDi

2011-

550

Pag

120

i800 / iload / imax

2008-

650

FD46Xg

150

i800 / iload / imax с задним кондиционером

2008-

850

FD46Xg

210

i800 / iload / imax 2,5D CrDi

2008-

650

Pag FD46Xg

150

i800 / iload / imax 2,5D CrDi с задним кондиционером

2008-

850

Pag FD46Xg

210

ix35

2010-

510

FD46Xg

120

ix20

2010-

550

Pag

100

ix55

2008-

700

FD46Xg

150

ix55 с задним кондиционером

2008-

900

FD46Xg

210

Lantra

1994-96

670-680

Pag FD46Xg

140-160

Lantra

1996-00

675-725

Pag FD46Xg

170-190

Matrix 1,6i/1,8i

2001-06

570

Pag

155

Pony

1994-

680-700

Pag FD46Xg

207-230

S Coupe

1994-04.96

650-700

Pag FD46Xg

140-160

Santa Fe SM

2001-06

575-625

Pag FD46Xg

160

Santa Fe CM

03.2006-12

600

Pag FD46Xg

150

Santa Fe CM с задним кондиционером

03.2006-12

850

Pag FD46Xg

210

Solaris (Accent Blue) 2010- 425-475 Pag FD46Xg 160

Sonata

1995-97

700-750

Pag FD46Xg

207-230

Sonata III (EF)

1998-01

675-725

Pag FD46Xg

150

Sonata IV (new EF)

2001-05

660-700

Pag FD46Xg

150

Sonata V (NF)

2005-

530-570

Pag FD46Xg

150

Terracan 2,9 CrDi/3,5iV6

2001-08

825-875

Pag

170-190

Trajet

03.00-03

645-695

Pag

170-190

Trajet с задним кондиционером

03.00-03

825-875

Pag

170-190

Tuscon JM c бензиновыми двигателями

2004-10

490-530

Dens oil 8

120-135

Tuscon JM с дизельными двигателями

2004-10

490-530

Dens oil 8

200-215

Veloster 1,6gDi

2011-

420

Pag

120

XG

2000-03

650-690

Pag FD46Xg

150

www.avis-motors.ru

количество фреона, таблица и пр

Если вы являетесь владельцем автомобиля с кондиционером, то наверняка знаете, что это устройство нуждается в регулярном обслуживании. В том числе, речь идет о периодической заправке системы кондиционирования. Ниже мы расскажем о том, какое количество фреона должно находиться в кондиционере автомобиля. Также в этой статье вы сможете найти таблицу количества расходного материала для разных марок авто.

Содержание

[ Раскрыть]

[ Скрыть]

По каким причинам кондиционер отказывается работать?

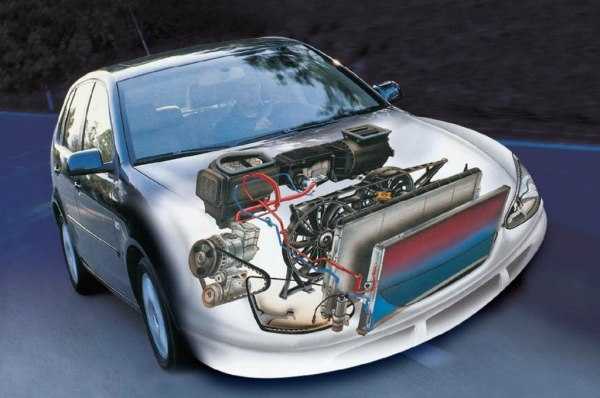

Система кондиционирования автомобиля

Если устройство работает некорректно, вы сразу же об этом поймете.

Ниже приведены основные причины, по которым устройство может работать некорректно:

  1. Разгерметизация климатизера. Как известно, устройство этого агрегата оснащено огромным количеством всевозможных датчиков и уплотнителей, каждый из которых выполняет функцию обеспечения герметичности. Чтобы выполнять функции, возложенные на них, сальники должны быть эластичными, но со временем эксплуатации эти элементы могут растрескаться. То же самое происходит и с патрубками магистралей — они разгерметизируются и притираются. Это может прозвучать странно, но для того, чтобы не столкнуться с такой проблемой, следует постоянно использовать систему кондиционирования, как летом, так и зимой. Зимой устройство следует запускать хотя бы один раз в месяц на 10 минут.
  2. Засорение климатизеров. Чаще всего климатизеры выходят из строя в результате засорения. В частности, если машина долгое время не моется, то грязь может попадать на конденсор и в патрубки магистрали. В результате на этих устройствах может проявляться коррозия, которая, собственно, полностью уничтожает металл, разумеется, на это потребуется время. Если на магистрали появилась коррозия, то неизвестно, сколько еще металл будет работоспособным, поэтому никогда нельзя игнорировать мойку авто, в частности, моторного отсека.
  3. Выход из строя компрессора. Такая поломка является одной из самых дорогих по стоимости, обычно компрессор выходит из строя по причине нехватки смазочного материала либо полного износа. Полный износ случается очень редко, но вот отсутствие смазки — это часто встречаемая проблема.
  4. Проблемы с электрикой. Как правило, если проблема электрическая, то суть заключается в плохом контакте. Такая неисправность может произойти с регуляторами высокого давления, вентиляторами, а также прочими типами оборудования. В итоге автовладелец может столкнуться с более серьезной проблемой — поломкой кондиционера в принципе. К примеру, если изначально вышел из строя регулятор высокого давления, то устройство не сможет выявить, если давление в системе будет действительно высоким. Соответственно, этот параметр может быть увеличен до критического, соответственно, хладагент начнет выбрасывать через клапан, самый худший вариант — это взрыв магистрали.
  5. Плохая проходимость магистрали. Это может быть загрязнение либо откол одной из элементов магистрали. В том случае, если вся магистраль будет заблокирована, компрессор не сможет получать смазку, соответственно, это также грозит необходимостью ремонта. В некоторых случаях избавиться от проблемы можно путем промывки системы, однако иногда промывка не поможет, если не демонтировать определенные элементы магистрали.
  6. Слишком высокий уровень давления также может привести к проблемам. Высокое давление появляется по причине превышения количества фреона в системе, заправленному при замене. Также давление может повыситься из-за выхода из строя вентиляторов либо засорения конденсора.
  7. Утечка фреона. Эта проблема случается довольно часто, о ней мы подробнее расскажем ниже.
  8. Засорение в магистрали. Если в салоне транспортного средства появляется неприятный запах, скорей всего, это говорит о наличии засорения в магистрали (автор видео — poplivkov).

Когда и как заправлять?

Расходный материал фреон представляет собой специальный хладагент, выполняющий одну из основных функций в системе автомобильного кондиционера автомобиля Рено Логан, Ниссан Тиида или любого другого. Когда автомобильный кондиционер работает, из системы осуществляется утечка рабочей жидкости, в среднем за 12 месяцев эксплуатации авто утечка может составить 15-18%, это в полной мере соответствует нормам.

Чтобы объем фреона в системе всегда был на должном уровне, необходима регулярная заправка хладагента. Учтите, если у вас старый Логан или любая другая марка авто, то процедура заправки или замены фреона должна осуществляться чаще.

В том случае, если в Вашем Рено Логан или другом авто наблюдается утечка рабочей жидкости — хладагента — то это может сказать о следующих проблемах:

  • отсутствие герметичности соединений патрубков и шлангов;
  • в конденсаторе устройства начались коррозийные процессы;
  • в системе повреждены патрубки, в результате чего происходит утечка жидкости из кондиционера автомобиля.

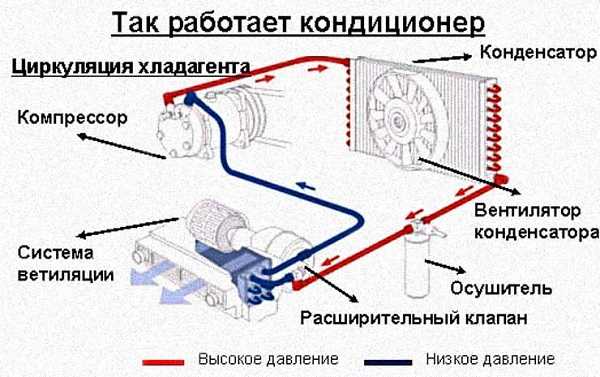

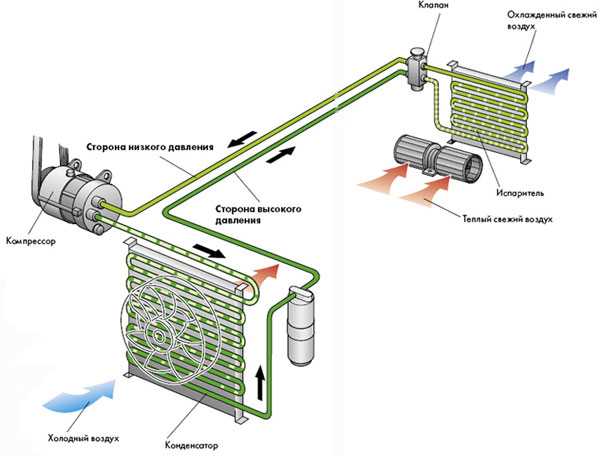

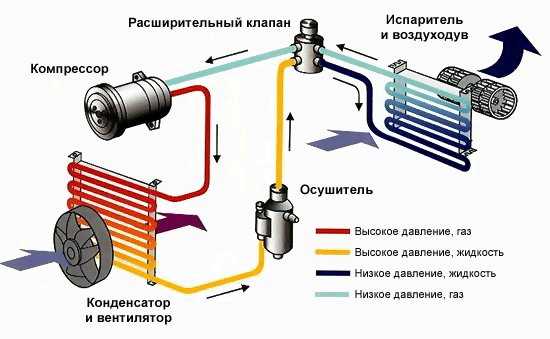

Принцип работы системы кондиционирования в авто

В том случае, если вы выявили утечку в своем Логане или любом другом авто, не нужно сразу же осуществляться заправку автомобильного кондиционера. Это будет бессмысленно, поскольку из-за утечки хладагент постоянно уходит. Соответственно, если он уходит, придется опять выполнять заправку фреоном. Поэтому в первую очередь необходимо ликвидировать причину утечки.

Необходимо помнить, что система кондиционирования любого авто, в том числе Рено Логан, Мазда 6 или Фольксваген Поло, подвержена воздействию таких факторов, как:

  • испарения всевозможных рабочих жидкостей в ходе эксплуатации транспортного средства;
  • регулярные вибрации тех или иных агрегатов;
  • постоянные температурные колебания, особенно в зимнее время года.

В результате данные факторы отражаются на состоянии кондиционера автомобиля и могут ухудшить состояние соединений. Количество жидкости, если проверить, может спустить ниже нормы из-за утечки, давление может быть сниженным. Следует отметить, что снижению давления, утечкам способствуют слабые уплотнения на резьбовых соединениях, поскольку их качество со временем эксплуатации снижается, в результате чего уровень хладагент опускается ниже нормы (автор видео — Autech RUS).

Не нужно полагать, что выполняя заправку автомобильного кондиционера Рено Логан или любого другого в определенный день, можно избавить себя от проблем. Но если возникла необходимость поднять уровень жидкости до нормы, то оттягивать этот момент не стоит. По мнению многих специалистов в этой отрасли, заправка автомобильного кондиционера фреоном должна осуществляться также в том случае, если причин для беспокойства в работе агрегата нет.

В том случае, если вы приобрели свой Логан или любой другой автомобиль из салона, то заправка системы жидкостью должна осуществляться каждые 2-3 года. Если автомобиль используется более 7 лет, то добавлять жидкость необходимо каждый год.

На сегодняшний день многие отечественные автомобилисты выполняют монтаж кондиционера в автомобиле самостоятельно. В данном случае, чтобы давление всегда было на нужном уровне, используется только качественный фреон, проверять уровень хладагент необходимо регулярно. Но, как показывает практика, чаще всего владельцы автомобилей Логан и других марок с кондиционерами сталкиваются с поломками, связанными с утечкой хладагента. Решить проблему самостоятельно вполне возможно, об этом мы расскажем далее.

Ликвидация утечек фреона

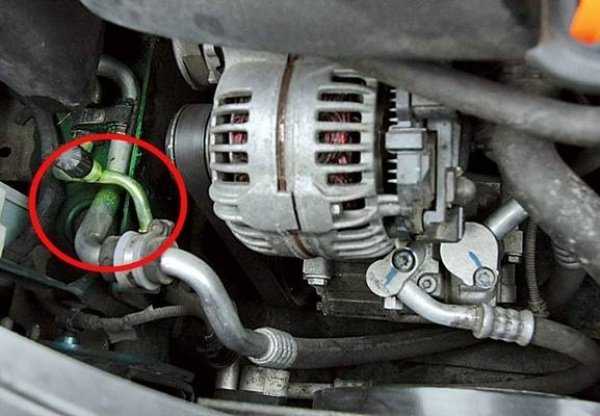

Место утечки на патрубке

Куда уходит фреон? Какой бы не был хладагент, даже незначительное повреждение трубопровода может привести к утечке жидкости. Сколько бы у вас не было залито жидкости, из-за утечки фреона может вовсе не стать в системе, поэтому важно вовремя обнаружить неисправность.

На сегодняшний день используется несколько вариантов поиска утечек, которые актуальны для всех автомобилей, в том числе Рено Логанов:

  • с помощью электронных течеискателей;
  • с помощью ультрафиолета.

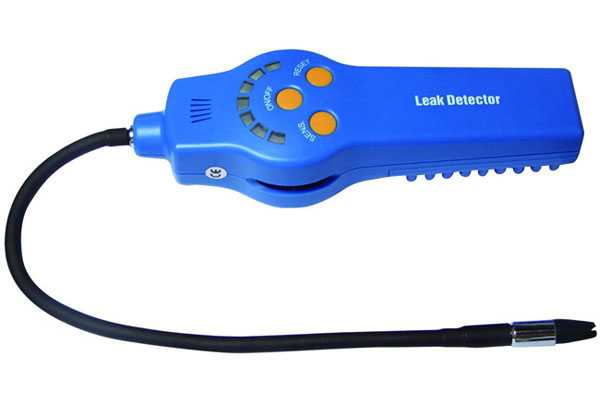

Течеискатели представляют собой специальные устройства, позволяющие определить, есть ли в воздухе фреон. Как правило, эти приборы чувствительны таким образом, что позволяют выявить утечку, если она составляет от 5 до 10 грамм в год. В продаже можно найти десятки различных типов и моделей течеискателей, одни из них более просты в эксплуатации, другие считаются более усовершенствованными. Одни модели позволяют точно зафиксировать и показать, куда водителю обратить внимание, чтобы найти утечку, другие варианты позволяют только показать, сколько в воздухе находится газа в граммах. Следует отметить, что устройство не всегда может гарантировать вам, что покажет, куда обратить внимание и где искать протечку, сколько грамм фреона в воздухе, однако погрешности есть не всегда.

По факту течеискатель показывает, что в салоне автомобиля Логан или любого другого есть облако газа. Иногда случается такое, что водитель грешит на один патрубок, а причиной неисправности является другой, в частности, бывает сложно понять, если эти патрубки расположены неподалеку друг от друга. В этом случае точно определить, куда смотреть и где спускает давление, позволяет демонтаж всех шлангов и их тщательная диагностика.

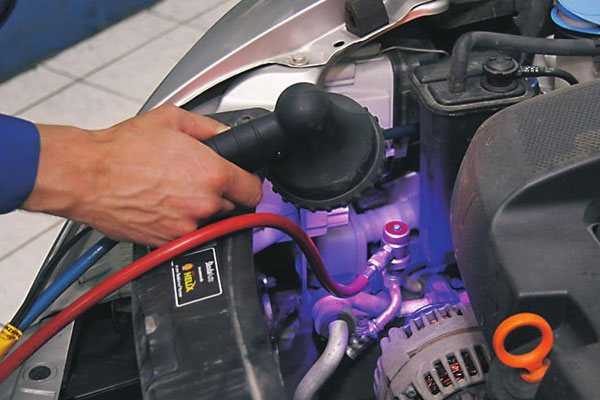

Выявление утечки ультрафиолетом

Порой обнаружить утечку в патрубках бывает очень проблематично. Газ может куда-то уходить на протяжении нескольких месяцев по несколько грамм, при этом утечка может осуществляться при определенном уровне давления. Или, к примеру, возможные места протечек располагаются слишком близко друг к другу. В этом случае устройство сможет определить наличие фреона 134а или любого другого в салоне, однако показать точное место, где давление становится низким, невозможно.

Если понять, куда точно уходит газ, не предоставляется возможным, можно использовать специальный ультрафиолетовый краситель, принцип работы которого достаточно прост. В первую очередь, необходимо полностью заправить систему, со всеми расходными материалами в нее добавляется определенное количество грамм красителя, который светится при воздействии ультрафиолетовых лучей. На функционирование системы кондиционирования краситель никак не влияет, привести к поломкам он также не сможет. На сегодняшний день по несколько грамм красителя добавляется при производстве автомобилей на концернах.

Одним из основных условий правильной диагностики с помощью ультрафиолета является полная заправка системы маслом и хладагентом. Если вы решите сэкономить и не дольете в систему несколько грамм, это не только приведет к тому, что вся процедура окажется бессмысленной, но и может отразиться на работе системы.

После того, как вы заправили климатизер ультрафиолетовым красителем, необходимо как можно чаще эксплуатировать систему при возможности. Когда вы заметите, что устройство начинает хуже холодить, необходимо просветить все патрубки системы с помощью ультрафиолетовой лампы. Чтобы получить более точный результат, желательно просвечивать магистрали в темноте, а для выявления мест утечек использовать специальные очки. Те места, откуда уходит газ, проявятся в виде туманностей или ярко-желтых либо зеленых подтеков (автор видео — Олег Акушкин).

Как вы видите, последний метод является более эффективным и обладает преимуществами по сравнению с первым, однако и в нем есть определенные недостатки. К примеру, не все магистрали на тех или иных марках авто доступны для глаз, соответственно, иногда приходится долго разбираться в проблеме. Нужно помнить, что испаритель климатизера является наиболее недоступным местом, поскольку он расположен в торпеде транспортного средства. Учтите, что после диагностики с помощью ультрафиолета моторный отсек необходимо промывать, чтобы при последующей проверке не возникло проблем.

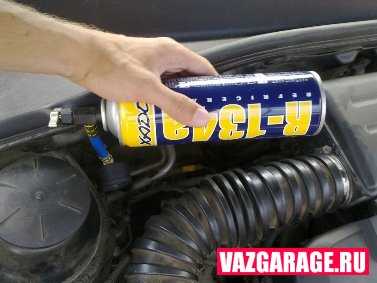

Выбор фреона

Если вы решили произвести замену расходного материала в системе самостоятельно, то в первую очередь необходимо ознакомиться с таблицей объемов. Также немаловажным моментом является выбор непосредственно хладагента. В автомобилях, выпущенных до 1992 года, для заправки автомобильных климатизеров использовался хладагент типа R-12. На сегодняшний день данный тип фреона является не актуальным, с 1992 года производители используются жидкость типа R-134a. В соответствии с этой информацией, основываясь на годе выпуска транспортного средства, автомобилист может без проблем подобрать необходимый фреон.

Обратите внимание на один момент. Вокруг машин 1992-1993 годов выпуска сложилась спорная ситуация с определением типа расходного материала, который необходимо использовать. Это был переходный момент, поэтому не все производители транспортных средств успели перейти на новый хладагент.

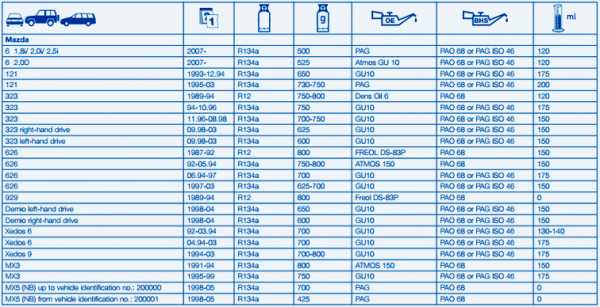

Таблица объемов фреона для разных авто

Чтобы точно определить, какой же тип газа необходимо использовать в вашем случае, рекомендуем учесть несколько моментов. На обратной стороне капота во многих современных автомобилях есть специальные таблички, где отображается вся необходимая информация о марке кондиционера, а также хладагента, который необходимо использовать в этой машине. Также следует отметить, что штуцеры для заправки могут между собой различаться. Как показывает практика, для более нового типа фреона — R-134a, штуцеры более высокие, а их диаметры также обычно больше по размерам.

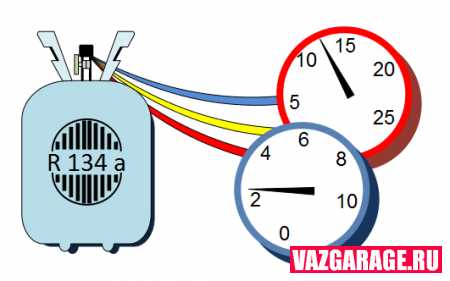

Норма заправки

Итак, если вы решили все сделать своими руками, то предлагаем вам ознакомиться с нормами заправки. Перед тем, как начать эту процедуру, нужно точно узнать о том, какой объем должен быть заправлен в систему. Что касается нормы, то она также отмечается в таблице под капотом, где можно найти все необходимые данные о хладагенте и его типу. В том случае, если под капотом вашего автомобиля нет такой таблички, точные данные касательно норм необходимо узнать у дилера или ознакомиться с информацией в инструкции по эксплуатации.

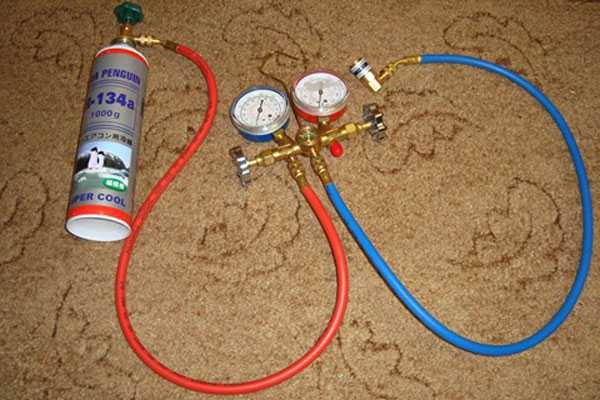

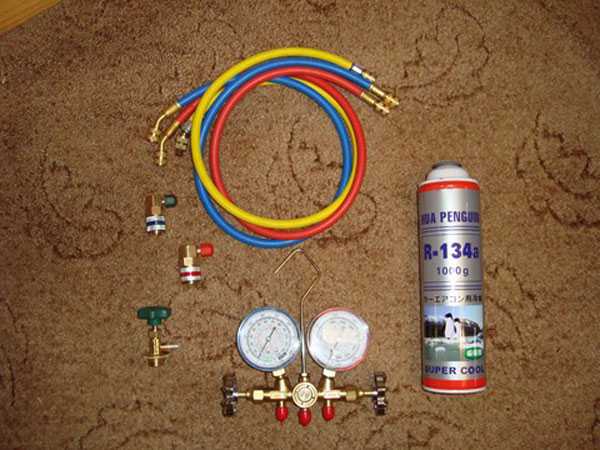

Оборудование

Чтобы правильно произвести замену расходного материала, вам потребуется определенное оборудование.

Что касается специальных устройств, то вам потребуются:

  • патрубки для вашей системы кондиционирования;
  • специальная метрологическая станция;

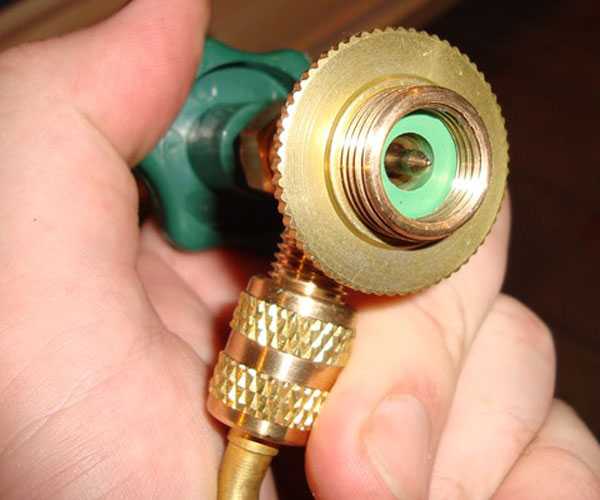

  • дополнительный переходник со специальным краном, который поможет осуществить подключение метрологического оборудования к системе;
  • расходный материал — хладагент, который должен соответствовать определенному типу.
Запрос вернул пустой результат.

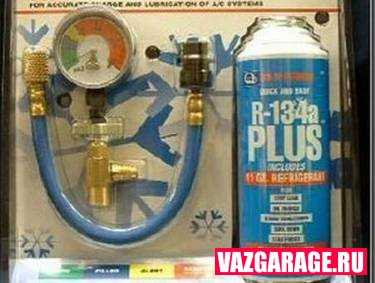

Если финансовые возможности вам позволяют, можно приобрести готовый набор для заправки системы своими руками.

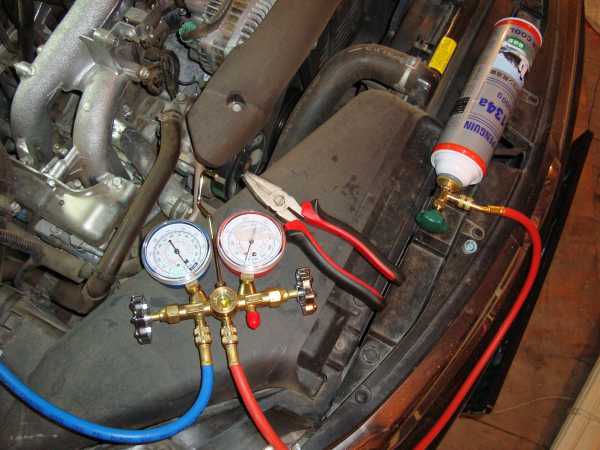

Инструкция по заправке

Если вы хотите, чтобы все было сделано правильно, необходимо четко придерживаться определенных нюансов. Для начала рассмотрим моменты, которые нужно учесть.

Основные моменты

  1. В первую очередь, необходимо понять, по каким причинам протекает хладагент. Подробно мы уже расписали об этом ранее в статье. От протечек необходимо избавиться, чтобы в будущем они вас не тревожили.
  2. Далее, следует сразу же определиться с тем, необходимо ли вам осуществлять процедуру вакуумирования всей системы кондиционирования или этого можно избежать. В том случае, если вы планируете заменить расходный материал полностью, в любом случае необходимо вакуумировать систему. Благодаря этому процессу вы сможете избавить систему кондиционирования от конденсата, который зачастую собирается в патрубках и шлангах. Благодаря вакуумированию можно добиться увеличения эффективности функционирования устройства и увеличить ресурс эксплуатации компрессора.
  3. Помимо этого, необходимо определиться непосредственно с маркой хладагента. Выбор марки осуществляется в соответствии с моделью кондиционерами и предписаниями производителя. Если предписаний нет, уточните этот момент у дилера или в сервисной книжке. То же самое касается и масла — оно должно соответствовать и подходить к определенной марке климатизера. Эти моменты желательно не упускать, в противном случае вы можете столкнуться с другими проблемами, к примеру, нехватке давления в системе.
  4. Еще один момент — если вы планируете полностью заменить хладагент, то в первую очередь необходимо убедиться в том, что внутри шланги чистые. Если патрубки будут грязными, замена рабочей жидкости не позволит решить старые и новые проблемы, которые могут быть связаны с неэффективность работы устройства. В частности, речь идет о недостатке давления, в результате чего холодный поток будет слишком слабым (автор видео — RealStuntDriver).

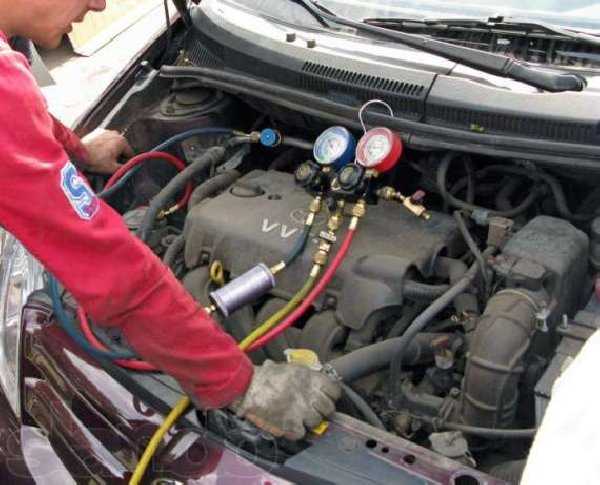

Алгоритм действий

Каков алгоритм действий заправки устройства:

  1. В первую очередь, необходимо демонтировать с основной магистрали колпачок, который ответственный за низкий уровень давления в системе. Таким образом вы сможете спустить давление. Кроме того, это место желательно прочистить, поскольку его чистота очень важна. В том случае, если в него попадет грязь или пыль, то это может спровоцировать выход из строя компрессора.
  2. После этих действий можно надеть патрубок на специальный штуцер для заправки.
  3. Далее, запустите двигатель транспортного средства, дайте ему немного поработать. В процессе функционирования обороты двигателя должны держаться в районе 1500, но не меньше.
  4. Затем необходимо включить сам кондиционер, он должен функционировать в режиме рециркуляции, необходимо активировать самую высокую мощность. После этих действий необходимо открыть вентиль с низким уровнем давления, в это же время открывается и кран на баллончике с хладагентом, этот кран необходимо повернуть вниз. Когда вы смогли спустить давление, осуществляется заправка. При этом двигатель глушить нельзя, поскольку по стандарту заправка производится на включенном ДВС.
  5. В ходе заправки необходимо внимательно следить за тем, какие показатели выдает манометр, давление является очень важным параметром. Важно, чтобы уровень давления был не более 285 кПа.
  6. Спустя какое-то время вы сможете заметить, что салон транспортного средства начинает заполняться холодным воздушным потоком. Здесь важно не рано закрыть кран. Перекрывание крана осуществляется в тот момент, когда температура воздушного потока, выходящего из воздуховодов, составит около 5-8 градусов.
  7. Теперь важно оценить правильность всей процедуры заправки. Этот процесс можно считать правильно завершенным в том случае, если на фильтрующем элементе будет присутствовать прозрачная жидкость, на которой не будет пузырьков. В том случае, если жидкость не прозрачная или на ней есть пузырьки, значит система не прочистилась должным образом или вы допустили какие-то ошибки в процессе. Чтобы все сделать правильно, можно заново повторить процедуру.

Процесс заправки фреона в авто

Если после того, как была произведена заправка, вы заметили какие-либо неполадки в работе автомобильного кондиционера, то это говорит о том, что что-то сделано неправильно. В этом случае, чтобы решить проблему, желательно обратиться за помощью к специалистам.

Видео «Как осуществляется процедура заправки автомобильного кондиционера»

Подробнее об этом процессе узнайте из видео (автор видео — Автоматика — автокондиционеры от А до Я).

Извините, в настоящее время нет доступных опросов.

labavto.com

Диагностика и заправка кондиционера фреоном

Работа и материалы Цена
Заправка кондиционера фреоном (Hyundai, Kia, Daewoo, Chevrolet, Mitsubishi)* 1 500 P
Диагностика системы кондиционера, без заправки (Проверяется герметичность системы вакуумированием) (Hyundai, Kia, Daewoo, Chevrolet, Mitsubishi) 1 000 P
Дезинфекция испарителя кондиционера и воздуховодов 1258 P
Фильтр салона Hyundai Accent 99-2003 г.в. (дорестайл) 500 P
Фильтр салона Hyundai Getz/Accent 2003 - 2009 г.в. (рестайл) 500 P
Фильтр салона Hyundai Solaris 500 P
Фильтр салона Kia Ceed/i30 500 P
Фильтр салона Sonata V/Santa Fe 450 P
Фильтр салона Tucson (тип 1) 500 P
Фильтр салона Tucson (тип 2) 500 P
Фильтр салона Tucson (тип 3, две половинки) 500 P
Фильтр салона Elantra XD|J3 (тип 1 в пластиковой рамке) 400 P
Фильтр салона Elantra XD|J3 (тип 2 тонкий) 400 P
Фильтр салона Elantra J4|HD/J5|MD 450 P

*Стоимость заправки автомобилей других марок уточняйте по телефонам.

Самой распространенной причиной неисправности автокондиционера является утечка фреона, даже если все трубки и соединения целы, фреон выходит через резиновые уплотнители соединений. Автомобильный кондиционер представляет собой холодильную машину, элементы которой соединены трубками - фреонопроводами. Соединители в автомобильном кондиционере резьбовые с резиновыми уплотнителями, в отличие от сварных в бытовом холодильнике и завальцованых в комнатных кондиционерах. Под воздействием вибраций и перепадов температур происходит постепенное изменение свойств уплотнителей, вследствии чего фреон из системы постепенно улетучивается. Именно поэтому авто кондиционер в отличии от комнатных необходимо периодически заправлять.

Обычно на новом автомобиле фреон требуется дозаправлять раз в 2-3 года, через 5-7 лет скорость утечки увеличивается и дозаправка нужна раз в 1-2 года, даже при отсутствии явных дефектов. Кстати, все элементы кондиционера смазываются маслом, добавленным во фреон, и именно с этим связана рекомендация включать кондиционер зимой раз в месяц на 10-15 минут в теплом помещении. Циркулирующее масло смажет за это время все уплотнители, и они будут дольше служить. При дозаправке масло заменяется на новое в нужной пропорции, старое масло отделяется и более не используется.

Сама дозаправка кондиционера включает в себя ряд мероприятий и производится специализированным оборудованием:

  • Существующий в системе автомобиля фреон откачивается в специальную емкость оборудования.
  • Фреон очищается от масла, грязной взвеси и влаги.
  • Проверяется герметичность системы вакуумированием.
  • Подготавливается необходимое количество смеси фреона с новым маслом.
  • Заправляется необходимое количество фреона в систему, в соостветсвии с техническими характеристиками Вашего автомобиля.

К летнему сезону рекомендуется проверить работоспособность кондиционера заранее, до наступления теплых дней, и при подозрении на недостаточную эффективность либо неисправность заехать в сервис на диагностику и заправку кондиционера, а также сделать дезинфекцию испарителя кондиционера и заменить фильтр салона.

Если автомобиль предстоит сильно нагревать, например в окрасочной камере, нужно обязательно удалить хладагент из системы кондиционирования, иначе высокое давление в системе, возникающее при нагреве, может вызвать разрыв какого-либо соединения кондиционера.


Контакты и схема проезда
Запись на техническое обслуживание и  ремонт:
+7(495) 228-0350 многоканальный (с 10:00 до 20:00)

Техцентр работает ежедневно с 9:00 до 22:00 без выходных и перерывов (только по предварительной записи)


Техническое обслуживание Hyundai, Kia, Chevrolet, Daewoo, Toyota, Mitsubishi

Наши партнеры



www.avis-motors.ru

Норма фреона при заправке авто кондиционера тойота

Норма фреона при заправке авто кондиционера тойота



Ниже предоставлена норма фреона при заправке авто кондиционера тойота. Так же в таблице предоставлены названия и марки компрессоров. Можете посмотреть пошаговою инструкцию как самому заправить Авто кондиционер. Как обслуживать авто кондиционер и с какими проблемами можно столкнуться в автомобильном кондиционере.

Таблица норма фреона при заправке авто кондиционера тойота
Модель           Год          объем  дв.     фреон    масло
 4Runner  1993-1996 LHD

0.750kg

 4Runner  1993-1996 RHD

0.700kg

50g.

 Aygo 2005-<

0.500kg

 Avensis  1998-2003  (T22)

0.440kg

120g.

 Avensis  2003-2006 (T25)

0.440kg

 Avensis  2001-2005 Verso

0.500kg

 Avensis  2001-2005  Verso +rear A/C

0.800kg

 Camry 1994-1996

0.850kg

80g.

 Camry  1996-2001 (V20)

0.800kg

 Camry  11.01-2013 (V30)

0.550kg

 Carina  1992-98 E

0.750kg

120g.

 Celica  1994- 11.99 (T20)

0.650kg

120g.

 Celica 1999-2005  (ZZT23)

0.430kg

 Corolla  1994-1997

0.700kg

 Corolla 1997-2000

0.650kg

 Corolla   2002-06 (E12U)

0.450kg

 Corolla  2000-2002 1.9D  made in GB

0.470kg

 Corolla   2000-2002 1.9D made in Japan

0.650kg

120g.

 Hi-Lux 1993-1996

0.750kg

 Hi-Lux

0.550kg

 Landcruiser  2003-2006 (J12)

0.650kg

70g.

 Landcruiser  2003-2006  (J12)&cool box

0.750kg

 Landcruiser  2003-2006 (J12)&cool box&rearA/C

0.800kg

 Landcruiser   2003-2006 (J12)&2xcool box&rearA/C

0.900kg

 Landcruiser 1993-1996 3.0 Turbo D

0.875kg

 Landcruiser  1993-96 3.0TurboD  &rearA/C

1.600kg

 Landcruiser 1996-2003 3.4

0.700kg

 Landcruiser 1996-2003 3.4  &rearA/C

0.950kg

 Landcruiser 1995-1998 4.5

0.750kg

 Landcruiser  1995-1998 4.2 TD Amazon

0.850kg

 Landcruiser  1998-2000 4.7 TD Amazon

0.750kg

 Landcruiser   1998-2000 4.2 TD Amazon

0.750kg

 Landcruiser  1997-1999 Colorado

0.700kg

 Landcruiser  1997-1999 Prado

0.700kg

 Landcruiser  1997-1999 Colorado&rear A/C

0.950kg

 Landcruiser  1997-1999 Prado &rear A/C

0.950kg

 MR2  11.93-2000 (W2)

0.850kg

 MR2  2000-2006 (W3)

0.500kg

 Paseo 1996-1999

0.600kg

 Picnic 1996-2000

0.750kg

 Previa 08.93-2000

0.900kg

 Previa 08.00-2005

0.700kg

 Previa 08.93-2000 &rear A/C

1.150kg

 Previa 08.00-2005  &rear A/C

0.880kg

 Prius 2004-2006

0.450kg

 Prius  1999-2004 (NHW11)

0.500kg

 RAV4 1994-2000

0.700kg

120g.

 RAV4 II 06.00-2005

0.510kg

 RAV4 III 2006-<

0.430kg

120g.

 Starlet 1994-1996

0.650kg

150g.

 Starlet 1996-1999

0.600kg

120g.

 Supra 1993-1997

0.700kg

 Yaris 1999-07.99

0.430kg

120g.

 Yaris 09.99-2005

0.460kg

 Yaris 2006-< 0.365kg

autocond.net

Норма заправки автокондиционера

Рано или поздно, каждый автомобильный кондиционер необходимо заправлять фреоном. Это связано с тем, что в процессе работы, хладагент в системе постоянно испаряется и конденсируется. Во время этих процессов, некоторое количество вещества теряется, а значит, потери нужно восполнять. В рамках данной статьи мы расскажем, какова норма заправки автокондиционера на отечественных автомобилях, чтобы каждый из наших читателей мог сам рассчитать, какое количество фреона ему необходимо закупить для заправки автомобильного кондиционера своими руками.

Нормы кондиционеров на Ладе Приоре

Автомобили Лада Приора, которые также называются ВАЗ 2170, заправляются хладагентом марки R134a. Рабочий объем системы кондиционирования этого автомобиля составляет 600 грамм. Если уровень фреона опустится ниже 450 грамм, то это значит, что система кондиционирования автомобиля нуждается в заправке.

Нормы кондиционеров на ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114 и 2115

На данных автомобилях, в заводских комплектациях, не предусмотрена установка системы кондиционирования. При этом, возможность для установки в них автомобильного кондиционера есть, поэтому многие автовладельцы устанавливают на них комплекты от компании «Фрост», которая производит модели автомобильных кондиционеров, которые аналогичны тем, которые изначально планировалось устанавливать в данную серию машин.
Заправлять кондиционеры этих автомобилей нужно при помощи хладагента марки R134a. Объем фреона в системе аналогичен объему в Приоре – 600 грамм. Минимальный рабочий уровень: 330 грамм.

Важно! В отличие от автомобилей Lada Priora, у серии «Самара» в автомобильный кондиционер необходимо помимо фреона добавлять специальное масло SP-20. Норму заправки автокондиционера таким маслом можно прочитать на упаковке этого вещества.

Нормы кондиционеров на Лада Калина

Очень популярные среди отечественного потребителя автомобили Lada Kalina, необходимо заправлять фреоном R134a. Для нормальной работы системы кондиционирования требуется от 320 до 600 грамм хладагента, в который требуется добавить некоторое количество заправочного масла SP-20, количество которого нужно уточнять на баллоне для заправки.

Нормы кондиционеров на ВАЗ 21102

Так же, как и на большинстве других моделей, производимых открытым акционерным обществом «АвтоВАЗ», для заправки кондиционера ВАЗ 21102 необходимо использовать хладагент R134a. Если уровень фреона опустится ниже 350 грамм, то это значит, что требуется заправка фреоном автокондиционера на ВАЗ 21102, при этом максимальный уровень этого вещества в системе не должен превышать 600 грамм, причем это с учетом масла SP-20, которое требуется заливать в систему при каждой дозаправке.

Нормы кондиционеров на ВАЗ 2114

Норма заправки автокондиционера ВАЗ 2114 составляет 600 грамм. При этом нужно понимать, что уровень хладагента в системе не должен опускаться ниже 330 грамм. Во время заправки, так же, как и в случае с другими автомобильными кондиционерами на автомобилях ВАЗ и Лада, в систему требуется залить небольшое количество масла для дозаправки – SP-20.

Нормы кондиционера на Chevrolet Niva

Несмотря на то, что городские автомобили повышенной проходимости Chevrolet Niva, разрабатывались конструкторами отечественного автомобильного предприятия совместно с зарубежными коллегами, система кондиционирования в них стоит такая же, как и в других автомобилях, сходящих с конвейера АвтоВАЗа. Заправляются эти кондиционеры все также хладагентом R134a. Максимальный объем фреона в системе составляет 600 грамм, а минимальный, для нормальной работы, составляет 330 грамм.

vazgarage.ru

Полное руководство по диагностике и заправке кондиционеров автомобиля

Для создания комфортных условий в салоне автомобиля устанавливают кондиционер. Если он не установлен, то его можно установить самому. Естественно, оборудование требует регулярного обслуживания. В статье описано устройство, принцип действия, а также самостоятельная заправка автокондиционеров.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство кондиционера

Система кондиционирования выполняет следующие функции:

  • охлаждает и поддерживает оптимальный температурный режим;
  • не дает запотевать стеклам в кабине;
  • поддерживает оптимальную влажность;
  • осуществляет чистку воздуха, поступающего в салон, от выхлопных газов и неприятных запахов.

Как и любое оборудование, кондиционер требует технического обслуживания. Если не выполнять вовремя сервисное обслуживание, состоящее из ряда чистки, заправки ремонте и других работ, устройство не будет полноценно функционировать. Одним из видов работ является чистка и заправка кондиционера.

Заправка, чистка и ремонт автокондиционеров входит в услуги любого автосервиса, но можно сэкономить на обслуживании своего автомобиля, если заправку и чистку сделать своими руками. Чтобы правильно выполнить заправку, нужно в первую очередь знать устройство кондиционера.

По своей конструкции кондиционер похож на конструкцию любого охлаждающего агрегата.

Автомобильный кондиционер состоит из следующих элементов:

  • испарителя;
  • конденсатора;
  • вентилятора;
  • компрессора;
  • клапана управления;
  • магистралей.
Устройство автомобильного кондиционера

В качестве хладагента, как и в других устройствах охлаждения, в системе кондиционирования используется фреон.

Принцип работы кондиционера следующий. Все элементы, входящие в комплект соединены в замкнутый контур с помощью магистралей. По одной из магистралей фреон передвигается под низким давлением, а по другой – под высоким. Компрессор кондиционера приводится в действие с помощью двигателя. В компрессоре фреон, находящийся в газообразном состоянии, сжимается, увеличивается его температура и растет давление. По магистрали, предназначенной для высокого давления, фреон передвигается к конденсатору.

Горячий хладагент попадает в конденсатор. Когда он достигает конденсатора, то подвергается резкому охлаждению, конденсируется и становится жидким. В таком состоянии он попадает на клапан управления. С его помощью регулируется подача хладагента в испаритель, где происходит регулировка температуры до нормы. Чем больше фреона поступит в испаритель, тем больше будет отведено тепла из салона.

Фреон испаряется и в виде холодного газа, и по магистрали для низкого давления снова поступает в компрессор. После этого процесс повторяется.

Схема процесса охлаждения

Как часто нужна заправка?

В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.

Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.

Специальное оборудование для обнаружения утечек

Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.

Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.

 Инструкция по заправке

Если после диагностики не выявлено никаких недостатков, то можно начинать заправку системы хладагентом.

Обучающее видео по диагностике, зарядке и ремонту автокондиционеров.

Инструменты и материалы

Для проверки давления в системе и дальнейшей заправки автокондиционера своими руками следует приготовить следующий инструментарий и материалы:

  • метрологическую станцию;
  • переходник с краном;
  • шланги с соответствующими наконечниками;
  • баллон фреона соответствующего типа: R-12 или R-134а.

Когда возникает вопрос о выборе хладагента, следует учесть, что фреон марки R-12 заливали до 1992 года, а после стали использовать R-134а.

Чтобы знать точно, какую марку использовать, надо заглянуть под капот, где обычно приклеена таблица с информацией об используемом хладагенте. При ее отсутствии информацию следует искать в инструкции автомобиля.

Этапы

Последовательность шагов, которые нужно выполнить, чтобы зарядить автокондиционер своими руками состоит из следующих этапов:

  1.  Переходник с краном необходимо прикрутить к баллону с фреоном, на котором нанесена резьба.

    Прикручивание переходника с краном

  2. Когда прикручен переходник, к нему присоединяется заправочный шланг.
  3. Второй конец заправочного шланга соединяется с метрологической станцией. К счетчику станции также следует присоединить еще один заправочный шланг. Таким образом, конструкция для того, чтобы заправить кондиционер фреоном, собрана.
  4. На следующем этапе нужно самостоятельно настроить параметры датчиков счетчика. С помощью регулятора калибровки нужно выставить температуру окружающего воздуха.
  5. Далее нужно присоединить собранную конструкцию к штуцеру, который расположен на трубопроводе с низким давлением. Важно правильно выбрать штуцер. Трубопровод магистрали с высоким давлением меньше по диаметру трубопровода магистрали низкого давления.Определившись со штуцером, с него нужно снять защиту в виде колпачка и сделать тщательную чистку поверхности вокруг штуцера.
  6. Затем заправочный шланг от счетчика нужно соединить со штуцером. Система для заправки готова.
  7. По инструкции заправку производят со стороны низкого давления, когда автомобиль работает. При этом обороты нужно выставить на уровне 1500.
  8. Далее нужно дать поработать системе кондиционирования с максимальной производительностью. Затем нужно перевернуть баллон с хладагентом. В перевернутом состоянии надо открутить кран на переходнике. После этого хладагент начнет поступать в систему. Во время заправки следует отслеживать давление на датчиках станции. Нормой считается давление не больше 285 кПа.
  9. Дозаправку хладагента нужно выполнять пока не станет поступать холодный воздух из трубопровода салона.

Правильность заправки своими руками можно определить через смотровое отверстие, находящееся на фильтре-осушителе. Через него видна жидкость, если в ней отсутствуют пузырьки, то заправка проведена правильно. Самостоятельная заправка и ремонт автокондиционеров позволяет сэкономить на техобслуживании.

Видео «Как самостоятельно заправить автокондиционер»

В этом видео от Олега Акушина подробно демонстрируется дозаправка автомобильного кондиционера.

 Загрузка ...

avtozam.com
