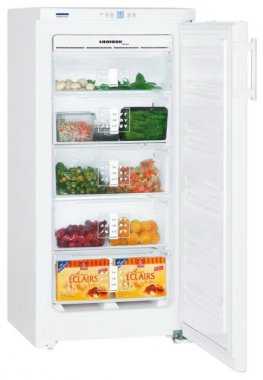

Морозильная камера Liebherr GN 1923

Морозильная камера
– Объем морозильной камеры: 149 л
– Количество контейнеров в морозильной камере: 5
– Количество отделений: 1
– Выдвижные контейнеры: да

Управление
– Тип управления: электронное
– Способ управления: кнопочный
– Расположение панели управления: на корпусе

Дисплей
– Цифровой дисплей: да
– Тип дисплея: LCD

Индикация
– Индикация температуры морозильной камеры: да
– Регулировка яркости индикатора температуры: да
– Индикация повышения температуры: да
– Индикация включения: да
– Индикация открытой двери морозильной камеры: да
– Индикация отключения питания: да
– Индикация режима работы: да

Электропитание
– Класс энергопотребления: A+
– Энергопотребление: 237 кВтч/год
– Напряжение: 220-240 B
– Мощность подключения: 209 Вт
– Длина сетевого шнура: 2 м

Защита и безопасность
– Тип сигнализации: акустический, оптический
– Сигнализация о неисправности: да
– Сигнализация об открытой двери: да
– Сигнализация о повышении температуры: да
– Сигнализация об отключении питания: да
– Защита от детей: да

Функции и возможности
– Автоматическое отключение: да
– Максимальное время автоматического отключения: 65 ч
– Суперзаморозка: да
– Система VarioSpace: да
– Подогрев контура двери: да
– Автономное сохранение холода: 14 ч
– Возможность установки вплотную к стене: да

Особенности конструкции
– Регулируемые по высоте ножки: да
– Ручка легкого открывания: да

Дверь
– Количество дверей: 1
– Сторона открывания двери: правая
– Возможность перенавески двери: да

Цвет и материал
– Цвет: белый
– Цвет ручек: белый
– Цвет ящиков: прозрачный
– Материал двери: сталь
– Материал боковых стенок: сталь
– Материал ящиков: пластик

Комплектация
– Ролики для транспортировки сзади: да
– Ручки для транспортировки сзади: да

Размеры и вес
– Высота: 125 см
– Ширина: 60 см
– Глубина: 63 см
– Вес: 58.7 кг

www.technopark.ru

Морозильная камера Liebherr GN 1923-22 001 белый

Морозильная камера liebherr gn 1923 gn 2323

Руководство по эксплуатации

Морозильный шкаф

270110

7082668 – 03
GN … 3

Основные отличительные особенности устройства
Содержание
1
1.1
1.2
1.3
1.4
1.5
1.6

Основные
отличительные
особенности
устройства…………………………………………………….
Краткое описание устройства и оборудования
………………………………………………………………………
Область применения устройства……………………..
Декларация соответствия……………………………….
Габариты для установки………………………………….
Экономия электроэнергии………………………………
Изолирующая панель………………………………………

2
2
2
3
3
3
3

2

Общие указания по технике безопасности
………………………………………………………………………

3

3
3.1
3.2

Органы управления и индикации…………………
Элементы управления и контроля……………………
Индикатор температуры………………………………….

4
4
4

4
4.1
4.2
4.3
4.4
4.5

4
4
5
6
6

4.6
4.7

Ввод в работу……………………………………………….
Перевешивание дверей…………………………………..
Установка в кухонную стенку…………………………..
Транспортировка устройства…………………………..
Установка устройства……………………………………..
Упаковку утилизируйте надлежащим образом
………………………………………………………………………
Подключение устройства………………………………..
Включение устройства…………………………………….

5

Обслуживание………………………………………………
Аварийный сигнал открытой двери………………….
Аварийный сигнал по температуре…………………..
Замораживание продуктов……………………………..
Размораживание продуктов……………………………
Регулировка температуры……………………………….
SuperFrost………………………………………………………
Выдвижные ящики………………………………………….
Съёмные полки……………………………………………….
VarioSpace………………………………………………………
Информационная табличка……………………………..
Ящик для хранения трав и ягод……………………….
Аккумуляторы холода……………………………………..

7
7
7
7
7
7
8
8
8
8
8
8
8

6
6.1
6.2
6.3

Уход………………………………………………………………
Размораживание с помощью NoFrost……………….
Чистка устройства…………………………………………..
Сервисная служба………………………………………….

9
9
9
9

7

Неисправности……………………………………………..

9

8
8.1
8.2

Вывод из работы…………………………………………. 10
Выключение устройства…………………………………. 10
Отключение…………………………………………………… 10

9

Утилизация устройства……………………………….. 10

10

Информация об изготовителе / Гарантийное
свидетельство……………………………………………… 10

1.1 Краткое описание устройства и
оборудования
Указание
u Места для хранения, выдвижные ящики или корзины в
состоянии поставки расположены для оптимального
энергосбережения.

6
7
7

Изготовитель постоянно работает над дальнейшим развитием всех типов и моделей. Поэтому мы рассчитываем на
понимание в том, что мы оставляем за собой право изменять форму, оборудование и технику.
Чтобы познакомиться со всеми полезными возможностями
данного нового устройства, пожалуйста, прочитайте внимательно указания в этом руководстве.
Данное руководство действительно для множества
моделей, поэтому для конкретной модели возможны некоторые отклонения. Разделы, относящиеся только к определенным устройствам, помечены знаком “звездочка” (*).
Указания о выполнении действия помечены знаком
, результаты действия – знаком .

2

1 Основные отличительные
особенности устройства

(1) Транспортные ручки
задние
(2) Элементы управления
и контроля
(3) Устройство NoFrost
(4) Ящик для хранения
зелени и ягод

(5) Аккумулятор холода*

Fig. 1

(6) Заводская табличка
(7) Выдвижные ящики с
системой информирования
(8) VarioSpace
(9) Установочные ножки,
ручки для перемещения
устройства спереди,
задние ролики для перемещения

1.2 Область применения устройства
Устройство предназначено исключительно для охлаждения
продуктов.
В случае профессионального охлаждения продуктов
следует соблюдать соответствующие правила. Устройство
не предназначено для хранения и охлаждения медикаментов, плазмы крови, лабораторных препаратов или
похожих веществ, лежащих в основе директивы медицин-

Общие указания по технике безопасности
ской продукции 2007/47/EG. Неправильное использование
устройства может привести к повреждениям хранящихся
изделий или к их порче. Устройство не подходит для
эксплуатации во взрывоопасной области.
Устройство предназначено для эксплуатации в ограниченном диапазоне температуры окружающей среды в зависимости от климатического класса. Климатический класс,
соответствующий Вашему устройству, указан на заводской
табличке.
Указание
u Выдерживайте указанную температуру окружающего
воздуха, иначе мощность охлаждения снижается.
Климатический класс

для температуры окружающего
воздуха

SN, N

до 32 °C

ST

до 38 °C

T

до 43 °C

– Потребление электроэнергии зависит от условий в меcте
установки, например, температуры окружающей среды
(см. 1.2) .
– Открывайте устройство на предельно короткое время.
– Сортируйте продукты при размещении.
– Храните все продукты хорошо запакованными и закрытыми. Это поможет избежать образования инея.
– Закладка теплых блюд: сначала дайте им остыть до
комнатной температуры.
Осевшая пыль повышает расход электроэнергии:
– Холодильную установку с теплообменником – металлическая решетка
на задней стенке устройства – один
раз в год следует очищать от пыли.

1.6 Изолирующая панель

Исправное функционирование устройства обеспечивается
при температуре окружающего воздуха не ниже 5 °C.

1.3 Декларация соответствия
Контур хладагента проверен на герметичность. Устройство
отвечает соответствующим предписаниям по технике
безопасности, а также директивам ЕС 2006/95/EG и
2004/108/EG.

1.4 Габариты для установки

Изолирующая панель для режима частичной нагрузки
может быть получена в виде комплектующей части через
дилера.
Когда вы храните небольшое количество продуктов, вы можете с помощью
изолирующей панели снизить расход
энергии на величину до 50%. В зависимости от модели могут отсоединяться до
5 выдвижных ящиков. Для охлаждения
требуются как минимум 3 выдвижных
ящика. Дополнительную информацию
по этому поводу ищите в прилагаемом
пакете к изолирующей панели.

2 Общие указания по технике
безопасности

Fig. 2
Модель

Высота устройства H (мм)

GN 19..

1250

GN 23..

1447

GN 27..

1644

GN 30

1841

1.5 Экономия электроэнергии
– Всегда следите за хорошим притоком и оттоком воздуха.
Не закрывайте вентиляционные отверстия/ решетки.

– Избегайте устанавливать устройство в зоне прямых

солнечных лучей, рядом с плитой, системой отопления и
другими аналогичными приборами.

Опасности для пользователя:
– Данное устройство не предназначено для использования людьми (в том числе детьми) с психическими
отклонениями, с нарушенной функцией органов чувств и
сознания или людьми, которые не обладают достаточным опытом и знаниями. Если это все же происходит,
то лицо, ответственное за безопасность такого пользователя, должно научить его обхождению с устройством
и наблюдать за ним первое время. Наблюдайте за
детьми, чтобы они не играли с устройством.
– При появлении неисправности извлеките сетевую вилку
(не тяните при этом за соединительный кабель) или
выключите предохранитель.
– Ремонт и вмешательство в устройство и замену сетевого
кабеля разрешается выполнять только работнику
сервисной службы или другому специалисту, прошедшему соответствующее обучение.
– При отключении от сети всегда беритесь за вилку. Не
тяните за кабель.
– Устанавливайте и подключайте устройство только в
соответствии указаниями руководства по эксплуатации.
– Тщательно сохраняйте данное руководство и при необходимости передайте его следующему владельцу.
Опасность пожара
– Содержащийся в устройстве хладагент R 600a неопасен
для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.
• Не повреждайте трубопроводы контура хладагента.
• Не пользуйтесь внутри устройства открытым огнем
или источником искр.
• Внутри устройства не пользуйтесь электрическими
приборами (например, устройства для очистки паром,

3

Органы управления и индикации
нагревательные приборы, устройства для приготовления мороженого и т.д.).
• Если хладагент вытекает: удалите с места утечки
источники открытого огня или искр. Извлеките
сетевую вилку. Хорошо проветрите помещение.
Обратитесь в сервисную службу
– Не храните в устройстве взрывоопасные вещества или
аэрозольные баллончики с горючими газообразующими
средствами, такими как, например, пропан, бутан,
пентан и т.д. Соответствующие аэрозольные баллончики
можно распознать по надпечатке со сведениями о содержимом или по значку пламени. Случайно выделившиеся
газы могут воспламениться при контакте с электрическими узлами.
– Не ставьте на устройство или в него свечи, лампы и
другие предметы с открытым пламенем.
– Жидкости с большим содержанием спирта храните
только плотно закрытыми и в стоячем положении.
Случайно вылившийся спирт может воспламениться при
контакте с электрическими узлами.
Опасность падения и опрокидывания:
– Не используйте основание устройства, выдвижные
ящики, двери и т.п. в качестве подножки или опоры. Это
особенно касается детей.
Опасность пищевого отравления:
– Не употребляйте продукты с превышенным сроком
хранения.
Опасность обморожения, онемения и появления болезненных ощущений:
– Избегайте продолжительного контакта кожи с холодными поверхностями или охлажденными / замороженными продуктами или примите меры защиты, например,
наденьте перчатки. Не потребляйте пищевой лед,
особенно замерзшую воду или кубики льда, сразу после
их извлечения и слишком холодными.
Соблюдайте специальные указания, помещенные в
других главах:
ОПАСНОСТЬ

обозначает непосредственную
опасную ситуацию, которая, если
не будет устранена, приведет к
смерти или тяжелым травмам.

ПРЕДУПРЕЖДЕНИЕ

обозначает опасную ситуацию,
которая, если не будет устранена,
может привести к смерти или
тяжелой травме.

ОСТОРОЖНО

обозначает опасную ситуацию,
которая, если не будет устранена,
может привести к травмам легкой
или средней тяжести.

ВНИМАНИ
Е

обозначает опасную ситуацию,
которая, если не будет устранена,
может привести к повреждению
имущества.

Указание

обозначает полезные указания и
советы.

3 Органы управления и индикации
3.1 Элементы управления и контроля

(1) Кнопка “On/Off”
(2) Кнопка настройки
(3) Индикатор температуры

Fig. 3

(4) Кнопка “SuperFrost”
(5) Кнопка “Alarm”

3.2 Индикатор температуры
В нормальном режиме работы появляется следующая индикация:
– заданная температура замораживания
Индикация температуры мигает:
– настройка температуры изменяется
– после включения температура еще недостаточно низкая
– температура повысилась на несколько градусов

4 Ввод в работу
4.1 Перевешивание дверей
При необходимости можно изменить направление открывания двери:
Убедитесь, что подготовлен следующий инструмент:
q Torx 25
q Torx 15
q Отвертка
q прилагаемый вильчатый ключ
q При необходимости привлеките второго человека для
монтажной работы

Fig. 4

u Предохранитель Fig. 4 (1) снимите движением вперед.
u Снимите крышку Fig. 4 (13).*
u При необходимости с помощью второго человека устройство слегка наклоните назад, чтобы удалить опорный
палец.
u Вытяните опорный палец Fig. 4 (2) вниз и вперёд. При
этом следите за гнездом шарнира Fig. 4 (3).

4

Ввод в работу
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Откройте дверь, отклоните ее наружу и снимите.
u Открутите опорный кронштейн Fig. 4 (4).
u Открутите опорную деталь Fig. 4 (5) и, переставив в
отверстие на противоположной стороне опорного кронштейна, снова прикрутите.
u Снимите и снова установите пробку Fig. 4 (6) на противоположную сторону со стороны ручки.
u Выкрутите болт Fig. 4 (20) и вкрутите на противоположной стороне.
u Снова прикрутите опорный кронштейн Fig. 4 (4) на новой
стороне шарнира (с моментом 4 Нм). При необходимости используйте аккумуляторный шуруповерт.

u Снова слегка наклоните
устройство назад и снова
установите
опорный
палец Fig. 4 (2) с гнездом
шарнира Fig. 4 (3). Зазубрина на опорном пальце
должна быть расположена
спереди.
u Установите
крышку
Fig. 4 (13) на противоположной стороне.*

Fig. 7

ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Предохранитель (1) нужно зафиксировать сбоку на кронштейне, чтобы опорный палец и двери были защищены
от выпадения.
u

u Снова защелкните предохранитель (1) на опорном кронштейне.
u При необходимости выровняйте дверцы через два
продольных паза в опорном кронштейне Fig. 4 (4) параллельно корпусу устройства. Для этого выкрутите
средний винт.

Fig. 5

u Верхнюю крышку Fig. 5 (7) и крышку Fig. 5 (8) с помощью
отвертки выведите вперед из фиксатора и снимите,
наклоняя вниз.
u Выкрутите опорный палец Fig. 5 (9) и вкрутите на противоположной стороне (с моментом 4 Нм). Используйте
при этом внутренний шестигранник имеющегося в
комплекте вильчатого ключа.
u Снова установите крышку Fig. 5 (7) на стороне опорного
пальца: насадите сзади, защелкните спереди.
u Установите крышку Fig. 5 (8) на противоположной
стороне: насадите сзади, защелкните спереди.

ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значительным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u Закрутите опорные кронштейны/пальцы (с моментом
4 Нм).
u Проверить все болты и при необходимости подтянуть.

4.2 Установка в кухонную стенку

Fig. 6

u Извлеките пробку Fig. 6 (12) из опорной втулки дверцы и
переставьте.
u Снимите и переставьте на противоположную сторону
дверную ручку, пробку Fig. 6 (10) и прижимные
пластины Fig. 6 (11).
u При установке прижимных пластин следите за
правильной фиксацией.
u Навесьте дверцу на опорный палец Fig. 5 (9) и закройте
ее.

(1) Дополнительный
шкафчик
(2) Устройство

Fig. 8

(3) Кухонный шкаф
(4) Стенка

5

Ввод в работу
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство Fig. 8 (2) по высоте
с кухонной стенкой, можно установить над устройством
соответствующий дополнительный шкафчик Fig. 8 (1).
При комбинировании с обычными кухонными шкафами
(глубина макс. 580 мм) устройство можно установить непосредственно рядом с кухонным шкафом Fig. 8 (3). Дверца
устройства выступает по сторонам на 34 мм и по центру
устройства на 50 мм относительно передней стенки кухонного шкафа. Поэтому ее можно свободно открывать и
закрывать.
Важно для вентиляции:
– На задней стенке шкафчика должен быть вентиляционный канал глубиной не менее 50 мм по всей ширине
этого шкафчика.
– Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см2.
– Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 8 (4), то расстояние между устройством и стеной
должно быть не менее 36 мм. Настолько выступает ручка
при открытой дверце.

4.3 Транспортировка устройства
ОСТОРОЖНО
Опасность травмы и повреждений в результате ненадлежащей транспортировки!
u Перевозите устройство в упаковке.
u Перевозите устройство в стоячем положении.
u Не транспортируйте устройство в одиночку.

4.4 Установка устройства
При повреждении устройства немедленно – до подключения
– обратитесь к поставщику.
Пол на месте установки должен быть горизонтальным и
ровным.
Избегайте устанавливать устройство в зоне прямых
солнечных лучей, рядом с плитой, системой отопления и
другими аналогичными приборами.
Оптимальное место установки — сухое и хорошо вентилируемое помещение.
Устройство всегда следует устанавливать непосредственно у стены.
Не устанавливайте устройство без помощника.
Помещение для установки устройства согласно стандарту
EN 378 должно на каждые 8 г хладагента R 600a иметь
объем 1 м3. Если помещение для установки устройства
слишком мало, то в случае протечки в контуре хладагента
может образоваться легковоспламеняющаяся газовоздушная смесь. Данные о количестве хладагента
имеются на заводской табличке внутри устройства.
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания из-за влажности!
Если токоведущие узлы или сетевой кабель становятся
влажными, то это может привести к короткому замыканию.
u Устройство предназначено для использования в
закрытых помещениях. Запрещается использовать
устройство на открытом воздухе или во влажных помещениях и в зоне разбрызгивания воды.

6

ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания хладагента!
Содержащийся в устройстве хладагент R 600a неопасен
для окружающей среды, но является горючим материалом.
Вытекающий хладагент может загореться.
u Не повреждайте трубопроводы контура хладагента.

ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и повреждения!
u Не ставьте на устройство приборы, выделяющие тепло,
например, микроволновую печь, тостер и т.д.!

ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и повреждения из-за заблокированных
вентиляционных решеток!
u Держите вентиляционные решетки всегда свободными.
Всегда следите за хорошим притоком и оттоком воздуха!
u Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держатель
кабеля, иначе возникнет вибрационный шум!
u Удалите все детали, защищавшие устройство при перевозке.
u Упаковку утилизируйте надлежащим образом (см. 4.5) .
ВНИМАНИЕ
Опасность повреждения под действием конденсата!
u Не разрешается устанавливать данное устройство
непосредственно рядом с другими холодильниками или
морозильниками.
u С помощью любого вильчатого ключа выведите устройство в устойчивое положение посредством регулируемых опор (A) и выровняйте
его,
используя
уровень.

Если устройство установлено в очень влажном помещении,
то на внешней его стороне может образоваться конденсат.
u Всегда следите за хорошим притоком и оттоком воздуха
на месте установки.

4.5 Упаковку утилизируйте надлежащим образом
ПРЕДУПРЕЖДЕНИЕ
Опасность удушения упаковочным материалом и пленкой!
u Не разрешайте детям играть с упаковочным материалом.
Упаковка изготовлена из материалов, пригодных
для вторичного использования:
– Гофрированный картон / картон
– Фасонные детали из вспененного полистирола
– Пленки и мешки из полиэтилена
– Обвязочные ленты из полипропилена
u Упаковочный материал отнесите в официальное место
сбора вторсырья.

Обслуживание
4.6 Подключение устройства
ВНИМАНИЕ
Опасность повреждения электронного оборудования!
u Не используйте автономные инверторы (преобразователи постоянного тока в переменный или трехфазный
ток), либо энергосберегающие разъемы.

ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и перегрева!
u Не используйте удлинители или распределители.
Вид тока (переменный ток) и напряжение на месте установки должны соответствовать данным, приведенным на
заводской табличке (см. Основные отличительные особенности устройства).
Подключайте устройство только через надлежащим образом заземленную розетку с
защитным контактом. Розетка должна быть защищена предохранителем 10 A или выше.
К ней должен быть обеспечен легкий доступ,
чтобы в случае аварии устройство можно было
легко отключить от сети.
u Проверьте электрическое подключение.
u Очистите устройство (см. 6.2) .
u Вставьте вилку сетевого кабеля.

4.7 Включение устройства
u Нажать кнопку “On/Off” Fig. 3 (1).
w Устройство включено. Индикатор температуры и
аварийная кнопка “Alarm” мигают, пока температура не
станет достаточно низкой.

5 Обслуживание
5.1 Аварийный сигнал открытой
двери
Если дверь открыта дольше 60 секунд, раздается звуковой
сигнал.
Звуковой сигнал выключается автоматически, когда дверь
закрыта.

5.1.1 Выключение сигнала открытой двери
Звуковой сигнал можно отключить при открытой двери.
Возможность отключения звука действует в течение всего
времени, пока открыта дверь.
u Нажмите кнопку Alarm Fig. 3 (5).
w Звуковой сигнал открытой двери прекращается.

5.2 Аварийный сигнал по температуре
Если температура морозильного отделения недостаточно
низкая, то раздается звуковой сигнал (предупреждение).
Одновременно мигает индикация температуры и кнопка
аварийного сигнала.
Причина слишком высокой температуры может быть
следующая:
– были заложены теплые свежие продукты
– при сортировке и извлечении продуктов внутрь попало
слишком много теплого комнатного воздуха
– в течение долгого времени отсутствовало электропитание
– неисправность устройства

Звуковой сигнал выключается автоматически, кнопка
аварийного сигнала Fig. 3 (5) выключается и индикатор
температуры перестает мигать, если температура снова
становится достаточно низкой.
Если аварийное состояние сохраняется: (см. Неисправности).
Указание
Если температура недостаточно низкая, продукты могут
испортиться.
u Проверьте
качество
продуктов.
Испортившиеся
продукты более не употребляйте.

5.2.1 Отключение аварийного сигнала по
температуре
Звуковой сигнал можно отключить. Если температура
снова становится достаточно низкой, то аварийная
функция снова приводится в готовность.
u Нажмите кнопку Alarm Fig. 3 (5).
w Звуковой сигнал прекращается.

5.3 Замораживание продуктов
Нагрузка на отдельный выдвижной ящик и на пластину не
должна превышать 25 кг.
ОСТОРОЖНО
Опасность травмы осколками стекла!
Бутылки и банки с напитками при замораживании могут
взорваться. Это в особенности относится к газированным
напиткам.
u Не замораживайте бутылки и банки с напитками!
Для того, чтобы продукты быстро промерзали полностью,
не кладите в каждый пакет больше следующего количества:
– фрукты, овощи до 1 кг
– мясо до 2,5 кг
u Упакуйте разделенные на порции продукты в пакеты для
замораживания, контейнеры для многократного использования из пластмассы, металла или алюминия.

5.4 Размораживание продуктов
u

при комнатной температуре
в микроволновой печи
в духовке/в аэрогриле
Размороженные продукты замораживайте снова только
в исключительных случаях.

5.5 Регулировка температуры
Рекомендуемое значение задания температуры: -18 °C
Температуру можно изменять непрерывно. Если достигнута
настройка -32 °C, то индикация снова начинается с -15 °C.
u Вызов регулировки температуры: один раз нажмите
кнопку настройки Fig. 3 (2).
u Нажимайте
последовательно
кнопку
настройки
Fig. 3 (2) до тех пор, пока не загорится светодиод
требуемой температуры.
Указание
u При длительном нажатии кнопки настройки в пределах
небольшого диапазона температур (например: от -15 °C
до -18 °C) устанавливается несколько более низкая
температура, однако это не отображается на индикации.

7

Обслуживание
5.6 SuperFrost

5.9 VarioSpace

С помощью этой функции можно быстро полностью заморозить свежие продукты. Устройство работает с максимальной мощностью охлаждения, из-за этого временно
могут усилиться шумы при работе холодильного агрегата.
Можно в течение 24 часов заморозить столько килограммов
свежих продуктов, сколько указано на заводской табличке
у значка “Производительность по замораживанию … кг/24
часа”. Это максимальное количество замораживаемых
продуктов может быть различным в зависимости от модели
и климатического класса.

В дополнение к выдвижным
ящиками можно извлечь также и
съемные полки. Т.о. будет место
для замораживания крупных
продуктов.
Благодаря
этому
можно замораживать птицу, мясо,
большие части туш и высокие
хлебобулочные изделия, а затем
использовать их целиком.
u Вес продуктов для замораживания, уложенных в отдельный
выдвижной ящик или на полку,
не должен превышать 25 кг.

5.6.1 SuperFrost – работа
SuperFrost не следует включать в следующих случаях:
– при закладке уже замороженных изделий
– при замораживании ежедневно до 2 кг свежих продуктов
u Коротко нажмите кнопку SuperFrost Fig. 3 (4).
w Кнопка SuperFrost горит.
w Температура морозильника начнет опускаться, устройство будет работать с наибольшей возможной охлаждающей мощностью.
При небольшом количестве замораживаемых продуктов:
u подождите прибл. 6 часа.
u Уложите свежие продукты в верхние ящики.
При максимальном количестве замораживаемых
продуктов (см. заводскую табличку):
u подождите прибл. 24 часа.
u Заложите продукты в выдвижной ящик.
w SuperFrost прибл. через 65 часов автоматически выключается.
w кнопка SuperFrost темный.
w Устройство продолжает работать в обычном энергосберегающем режиме.

5.7 Выдвижные ящики
Указание
При недостаточной вентиляции потребление электроэнергии повышается и мощность охлаждения снижается.
Для устройств с NoFrost:
u самый нижний выдвижной ящик оставьте в устройстве!
u Вентиляционный воздушный зазор на задней стенке
всегда должен оставаться свободным!

u Чтобы хранить замороженные продукты непосредственно на съемных полках: выдвижной ящик потяните
на себя и извлеките.

5.8 Съёмные полки
u Извлечение съёмных полок: приподнимите спереди и извлеките.
u Установка съёмных полок на место:
просто вдвиньте до упора.

8

5.10 Информационная табличка

Fig. 9
(4) Колбаса, хлеб

(1) Готовые блюда, мороженое
(2) Свинина, рыба
(3) Фрукты, овощи

(5) Дичь, грибы
(6) Птица, говядина / телятина
Числа обозначают срок хранения в месяцах для многих
видов замороженных продуктов. Указанные сроки
хранения являются ориентировочными.

5.11 Ящик для хранения трав и ягод
С помощью ящика для хранения трав и ягод можно замораживать ягоды, травы, овощи и другие мелкие продукты так,
чтобы они не смерзались. Замороженные продукты практически сохраняют свою форму, в дальнейшем легче делить
их на порции.

5.11.1 Использование ящика для хранения
трав и ягод
u Свободно
распределите
продукты для замораживания в ящике для хранения
трав и ягод.
u Оставьте продукты замораживаться на 10 – 12 часов.
u Пересыпьте замороженные
продукты в пакеты для замораживания или контейнеры.
u Уложите пакеты для замораживания или контейнеры в
выдвижной ящик.
u Для размораживания продукты снова свободно разложите.

5.12 Аккумуляторы холода*
При отсутствии напряжения аккумуляторы холода предотвращают слишком быстрое повышение температуры.

Уход
5.12.1 Использование аккумуляторов
холода*
u Уложите
аккумуляторы
холода в ящик для хранения
трав и ягод так, чтобы они не
занимали много места.
u Замороженные аккумуляторы холода уложите в
верхний передний отсек
морозильного отделения на
продукты для замораживания.

6 Уход
6.1 Размораживание с помощью
NoFrost
Система NoFrost размораживает устройство автоматически.
Влага конденсируется на испарителе, периодически размораживается и испаряется.
u Устройство необязательно размораживать вручную.

6.2 Чистка устройства
Перед чисткой:
ОСТОРОЖНО
Опасность травмы и повреждения горячим паром!
Горячий пар может повредить поверхности и вызывать
ожоги.
u Не используйте устройства очистки горячим паром!
ВНИМАНИЕ
Неправильная чистка ведёт к повреждению устройства!
u Используйте только неконцентрированные чистящие
средства.
u Запрещается использовать губки с трущим или царапающим покрытием, а также стальную вату.
u Не используйте чистящие средства, содержащие песок,
хлор, химикаты или кислоту.
u Не используйте химические растворители.
u Не допускайте повреждения заводской табличке на
внутренней стороне устройства или её удаления. Она
имеет значение для сервисной службы.
u Не допускайте обрыва кабеля или других узлов, их изгибания или повреждения.
u Не допускайте попадания используемой для чистки воды
в желоба для стока, на вентиляционные решетки и электрические узлы.
u Разгрузите устройство.
u Извлеките сетевую вилку.
– Используйте мягкую ткань и универсальное
чистящее средство с нейтральным значением
рН.
– Внутри устройства используйте только
чистящие средства и средства ухода,
безопасные для продуктов.
u Регулярно очищайте вентиляционную решетку.
w Осевшая пыль повышает расход электроэнергии.
Наружные поверхности и внутренняя камера:
u Пластмассовые наружные и внутренние поверхности
очищайте вручную чуть теплой водой с небольшим количеством моющего средства.
Детали оборудования:

u Детали оборудования очистите вручную чуть теплой
водой с небольшим количеством моющего средства.
После чистки:
u Протрите насухо устройство и детали оборудования.
u Снова подсоедините устройство к сети и включите.
u Включите функцию SuperFrost (см. 5.6) .
Если температура достаточно низкая:
u снова заложите продукты.

6.3 Сервисная служба
Сначала проверьте, не можете ли Вы сами устранить неисправность на основании информации (см. Неисправности).
Если нет, то обратитесь в сервисную службу. Адрес имеется
в прилагаемом указателе сервисных служб.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы из-за неквалифицированно выполненного ремонта!
u Ремонт и вмешательство в устройство и работы на
сетевом кабеле, не указанные однозначно (см. Уход),
разрешается выполнять только специалисту сервисной
службы.
u Наименование
устройства Fig. 10 (1),
сервисный
№
Fig. 10 (2) и серийный
№ Fig. 10 (3) считайте
с заводской таблички.
Заводская табличка
находится
внутри
устройства слева.

Fig. 10

u Обратитесь в сервисную службу и сообщите вид неисправности, наименование устройства Fig. 10 (1),
сервисный № Fig. 10 (2) и серийный № Fig. 10 (3).
w Это позволит выполнить быстрое и целенаправленное
обслуживание.
u До прибытия специалиста сервисной службы держите
устройство закрытым.
w Продукты дольше останутся холодными.
u Извлеките сетевую вилку (не тяните при этом за соединительный кабель) или выключите предохранитель.

7 Неисправности
Данное устройство сконструировано и изготовлено так,
чтобы обеспечить безопасность функционирования и
длительный срок службы. Если, всё же, при эксплуатации
возникла неисправность, то проверьте, не вызвана ли она
ошибкой эксплуатации. В этом случае возникшие расходы
должны быть отнесены на счет пользователя даже в период
гарантийного обслуживания. Следующие неполадки
пользователь может устранить самостоятельно:
Устройство не работает.
→ Устройство не включено.
u Включить устройство.
→ Сетевая вилка неправильно вставлена в розетку.
u Проверьте сетевую вилку.
→ Предохранитель розетки не в порядке.
u Проверьте предохранитель.
Увеличилась продолжительность работы компрессора.
→ При небольшой потребности в холоде компрессор переключается на пониженные обороты. Хотя из-за этого

9

Вывод из работы
возрастает продолжительность работы, в результате
энергия сберегается.
u Для энергосберегающих моделей это нормальное
явление.
→ SuperFrost включен.
u Чтобы быстрее охладить продукты, компрессор работает дольше. Это нормальное явление.
Слишком громкий шум.
→ Различные уровни скорости вращения компрессоров с
регулированием скорости вращения* могут приводить к
возникновению различных шумов.
u Такой шум является нормальным явлением.

u Решение: (см. 5.6)
→ Устройство установлено вблизи источника тепла.
u Решение: (см. Ввод в работу).

бульканье и плеск
→ Этот шум вызывает хладагент, текущий в холодильном
контуре.
u Этот шум является нормальным.

8.2 Отключение

легкий щелчок
→ Этот шум возникает всегда, когда холодильный агрегат
(мотор) автоматически включается или выключается.
u Такой шум является нормальным явлением.
Гудение. На короткое время оно становится громче,
когда холодильный агрегат (двигатель) включается.
→ При включенном SuperFrost при только что заложенных
продуктах или если дверь долго была открыта,
мощность охлаждения автоматически возрастает.
u Такой шум является нормальным явлением.
→ Окружающая температура слишком высокая.
u Решение: (см. 1.2)
Вибрационные шумы
→ Устройство стоит на полу в неустойчивом положении.
Из-за этого близстоящая мебель или предметы вибрируют при работе холодильного агрегата.
u Немного сдвиньте устройство, отрегулируйте его положение с помощью опор.
Кнопка SuperFrost мигает вместе с индикацией температуры.
→ имеет место неисправность.
u Обратитесь в сервисную службу. (см. Уход).
Температура недостаточно низкая.
→ Дверь устройства неплотно закрыта.
u Закройте дверь устройства.
→ Недостаточная вентиляция.
u Очистите вентиляционные решетки.
→ Окружающая температура слишком высокая.
u Решение: (см. 1.2) .
→ Устройство открывали слишком часто или надолго.
u Подождите, возможно, необходимая температура
восстановится сама собой. Если это не происходит,
обратитесь в сервисную службу. (см. Уход).
→ Слишком большое количество свежих продуктов было
заложено безSuperFrost .

10

8 Вывод из работы
8.1 Выключение устройства
u Кнопку On/Off Fig. 3 (1) удерживайте прибл. 2 секунды.
w Индикация температуры не горит.

u Разгрузите устройство.
u Извлеките сетевую вилку.
u Вычистите устройство (см. 6.2) .
u Оставьте дверь устройства открытой, тогда не будут
возникать неприятные запахи.

9 Утилизация устройства
Оно содержит материалы, представляющие
ценность, и поэтому должно быть доставлено на
пункт сбора, отличный от пункта сбора обычного
бытового мусора. Утилизация старого оборудования должна быть выполнена надлежащим
образом в соответствии с действующими на
месте использования предписаниями.
При вывозе устройства, отслужившего свой срок, не повредите контур хладагента, т.к. в результате этого хладагент
(тип указан на заводской табличке) и масло могут неконтролируемо выйти наружу.
u Приведите устройство в состояние, непригодное для
употребления.
u Извлеките сетевую вилку.
u Отрежьте соединительный кабель.

10 Информация об изготовителе / Гарантийное свидетельство
Liebherr-Hausgeraete Ochsenhausen GmbH
D-88411 Оксенхаузен
Меммингер Штрассе 77-79
Германия

Информация об изготовителе / Гарантийное свидетельство

11

www.freedocs.xyz
