Манометрический коллектор
Основное назначение манометрического коллектора — это заправка и вакуумирование холодильников, а также слежение за уровнем давления. Для соединения данного устройства с оборудованием либо баллонами с содержанием хладагента применяются шланги. Так же выполняется подсоединение манометрического коллектора к вакуумному насосу. Перекрытие подачи между шлангами осуществляется при помощи вентиля. Текущее значение давления в системе отображается манометрами. В приборе их два: красный и синий. Первый отображает давление нагнетания (со максимумом в 35 Атмосфер), а второй — всасывания (с пределом шкалы в 7 Атмосфер). Оба манометра имеют еще несколько шкал (чаще все 3 дополнительные) кипения хладагента, причем для разных марок фреона она своя. На них отмечены температурные значения закипания фреонов и соответствующие им давление.

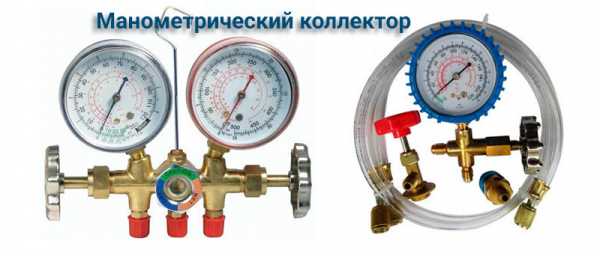

Различают 2 вида станций:
- С только синим манометром, 2-мя шлангами и одним краном
- С 2-мя манометрами, 2-мя кранами и 3-мя шлангами
Прибор служит для измерения уровня всасывания. Является незаменимым инструментом мастера, ремонтирующего бытовые холодильники. При ремонте последних вполне хватает показаний давления на заправочном штуцере.А вентиль, встроенный в коллектор, изолирует соединение между шлангами желтого и синего цветов.

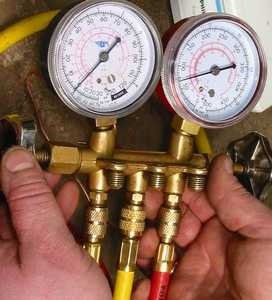

Как уже было написано ранее, манометры с разноцветными корпусами (красным и синим) замеряют давление в разных направлениях. Определить величину давления нагнетания можно при помощи красного манометра, а всасывания — соответственно синего. Для большей наглядности к этим 2-м приборам подключают шланги таких же цветов, причем сами шланги обладают абсолютно идентичными техническими параметрами. Манометрический коллектор второго типа также используется при ремонте бытовой холодильной техники, обеспечивая одновременное подключения посредством заправочного патрубка как баллона с хладагентом (фреоном), так и насоса для создания вакуума. При этом доступ воздуха в систему полностью перекрывается.
Правила применения манометрической станции
Перед тем, как начать работу:
- Все вентили закрываются до упора посредством поворота ручек на низкой и высокой сторонах прибора.
- Если в силу каких-либо причин приобретенные приборы следует дополнительно откалибровать, то делается это так: с лицевой стороны манометра снимается стеклянная крышка. Операция проводится при помощи отвертки, вставленной в шлиц регулировочного винта.
- В конце следует соединить со штуцером с высокой стороны манометра шланг красного цвета, а с низкой стороны — то же самое сделать с синим шлангом.
Тестирование системы и её заправка
Выявление неисправности в системах кондиционирования проводится в следующем порядке. Сначала измеряется давление, а затем проводится диагностика системы на предмет утечек. Все перечисленные задачи решаются при помощи манометрической станции.
ВАЖНО!: Проверьте вентили прибора, они должны быть закрыты. В бытовых холодильниках используется фреон, поэтому не забывайте о необходимых мерах предосторожности: работайте только в перчатках. Для защиты глаз не забудьте одеть очки.
- Для выявления протечек в портах с них нужно снять защитные колпачки.
- Порядок подсоединения приборов следующий — сначала подключается синий шланг с низкой стороны манометра к контуру всасывания компрессора. Затем производится подключение контура нагнетания с сервисным шлангом, расположенным с высокой стороны.
- Адаптеры перед использованием должны быть полностью затянуты. Если это условие не соблюсти, может не открыться клапан для подачи фреона.
ВАЖНО! Если в системе не сразу обнаружена утечка, то она подлежит немедленной эвакуации с последующей утилизацией, а также подвержена глубокому вакуумированию.
После ремонта систему охлаждения в обязательном порядке нужно тщательно протестировать на наличие протечек, вакуумировать до значения не менее 29″ Hg и только после этого приступать к заправке.
Если заправка производится только по одной из сторон коллектора (высокой либо жидкостной), то работайте с клапаном, расположенном на высокой стороне. Вентиль клапана низкой стороны должен быть перекрыт до упора.
После завершения заправки производится пуск компрессора, при этом клапаны на коллекторе должны находиться в закрытом положении. После проверки шланги манометра следует отсоединить и удостовериться в отсутствии остатков хладагента. Для удаления оставшегося количества хладагента используют специальную машину утилизации.
ВНИМАНИЕ!
- Манометрический коллектор можно применять в системах, где в качестве хладагентов используются фреоны. Также недопустимо проводить измерения в системах с давлением, превышающим максимальное. Его значение указано в техпаспорте манометра.
- Категорически нельзя изменять значение давление при помощи коллектора, для этого предназначен регулятор.
- Все ремонтные работы проводятся с использованием средств защиты: очков и перчаток.
- Также запрещено выпускать хладагент в атмосферу.
Работы по ремонту холодльного оборудования с применением такого профессионального оборудования доверяются только специалистам из сервисов.
Компания «Формула холода» предоставляет услуги по ремонту холодильного оборудования самого разного профиля. В фирме работают высококлассные специалисты, а также имеется весьма обширный ассортимент запчастей и оборудования, благодаря чему ремонт выполняется в кратчайшие сроки. Просто вызовите нашего мастера.
Поделись, если оказалось полезно
Устранение неисправностей у всех марок/брендов
Мы обслуживаем все районы СПб и Ленинградской области
Срочный выезд по следующим видам работ:
remont-holodilnika.spb.ru
Манометрический коллектор
Манометрический коллектор
Манометрический коллектор предназначен для вакуумирования и заправки холодильных агрегатов, контроля за давлением внутри холодильного агрегата. Шланги используются дляподключения манометрического коллектора к холодильному агрегату и баллону с хладагентом, либо к холодильному агрегату и вакуумному насосу. Вентиль на коллекторе перекрывает проход хладагента между шлангами разного цвета. Манометр показывает давление хладагента. По цветам манометры делятся на синие и красные. Синие предназначены для измерения давления на стороне всасывания (предел измерении до 7 атм, красные предназначены для измерения давления на стороне нагнетания предел измерения до 35 атм.Кроме шкалы давления на манометрах есть шкалы кипения хладагентов, обычно их три, в начале каждой такой шкалы указывается марка хладагента, для которого она предназначена.
Шкалы температуры кипения указывают, температуру кипения хладагента при соответствующем давлении.Этим коллектором можно измерять давление и в магистрали всасывания (синий манометр), и в магистрали нагнетания (красный манометр). Шланги к коллектору принято подключать по цветам, для удобства при работе, Сами шланги по своим характеристикам абсолютно одинаковы. При ремонте бытового холодильника коллектор позволяет подключить к заправочному патрубку компрессора одновременно вакуумный насос и баллон с фреоном, что в ходе работы исключает попадание воздуха в систему холодильного агрегата.
phk-holod.ru
вакуумный коллектор, коллектор для заправки фреоном, коллектор для заправки холодильника
- Home
- Манометрический коллектор
Манометрический коллектор
Манометрический коллектор предназначен для вакуумирования и заправки холодильных агрегатов, контроля за давлением внутри холодильного агрегата. Шланги используются для подключения манометрического коллектора к холодильному агрегату и баллону с хладагентом, либо к холодильному агрегату и вакуумному насосу. Вентиль на коллекторе перекрывает проход хладагента между шлангами разного цвета. Манометр показывает давление хладагента. По цветам манометры делятся на синие и красные. Синие предназначены для измерения давления на стороне всасывания (предел измерении до 7 атм, красные предназначены для измерения давления на стороне нагнетания предел измерения до 35 атм.Кроме шкалы давления на манометрах есть шкалы кипения хладагентов, обычно их три, в начале каждой такой шкалы указывается марка хладагента, для которого она предназначена.
Шкалы температуры кипения указывают, температуру кипения хладагента при соответствующем давлении.Манометрические станции бывают двух типов: 1. С одним манометром синего цвета и одним краном и двумя шлангами. Этот коллектор предназначен для измерения давления на магистрали всасывания (на заправочном штуцере) и обычно используется для ремонта бытовых холодильников, т.к. для них в большинстве случаев не требуется измерять давление на магистрали нагнетания. Вентиль на коллекторе перекрывает проход между синим и желтым шлангами.
Электронная линейка холодильщика | ||
Быстродействующий преобразователь давления в температуру хладагента Refrigerant Slider является удобным инструментом для профессионалов Инструмент охватывает более 70 разных хладагентов, в том числе природные хладагенты, с информацией о различных типах хладагентов. | ||
Давление при заправке бытового холодильника R134a | ||
Давление должно установиться при работе холодильного агрегата в течении 20 – 30 минут фактически заправку холодильного агрегата производят по температуре кипения фреона в испарителе, используя соответствующую шкалу на манометре |
ремонт холодильника
1 2 3 4 5 6 7 8 9 10
www.xn—63-mdduaoecugb2g2e.xn--p1ai
Манометрические станции, коллекторы, манометры, шланги
ХладагентR22, R134A, R404A, R407C
Заправочные шлангикрасный, желтый, синий
Диаметр манометров80 мм
Диапазон измерения-30~400/-30~140 Бар
ХладагентR22, R134A, R404A, R407C
Заправочные шлангинет в комплекте
Диаметр манометров68 мм
Диапазон измерения68 Бар
ХладагентR22, R134a, R410a, R407C
Заправочные шлангинет в комплекте
Диаметр манометров68 мм
Диапазон измерения -30~500/0~800 Бар
ХладагентR22, R134A, R404A, R407C
Заправочные шлангикрасный, желтый, синий
Присоединительный размер1/4 SAE x 1/4 SAE
Диаметр манометров68 мм
Диапазон измерения-30~400/-30~140 Бар
ХладагентR22, R134a, R410a, R407C
Заправочные шлангикрасный, желтый, синий
Присоединительный размердва шланга (1/4 SAE x 5/16 SAE), один шланг (1/4 SAE x 1/4 SAE)
Диаметр манометров68 мм
Диапазон измерения-30~500/0~800 Бар
ХладагентR22, R134a, R410a, R407C
Заправочные шлангикрасный, желтый, синий
Присоединительный размердва шланга (1/4 SAE x 5/16 SAE), один шланг (1/4 SAE x 1/4 SAE)
Страна-производительREFCO
ХладагентR410A
Заправочные шлангикрасный, желтый, синий
Присоединительный размерДва шланга (1/4 SAE x 5/16 SAE), один шланг (1/4 SAE x 1/4 SAE)
Диаметр манометров68 мм
ХладагентR12, R22, R134A, R404A
Заправочные шлангибез заправочных шлангов
Диаметр манометров68 мм
ХладагентR12, R22, R134A, R404A
Заправочные шлангикрасный, желтый, синий
Присоединительный размер1/4 SAE x 1/4 SAE
Диаметр манометров68 мм
Качественную работу кондиционера невозможно осуществить без определения давления в обоих контурах устройства. Чтобы определить работоспособность конденсора и компрессора, необходимо купить манометрическую станцию, измеряющую давление в узлах системы. Используется станция для вакуумирования и заправки холодильных агрегатов. Перед стадией заполнения магистрали хладагентом крайне важно, чтобы в ее внутреннем контуре давление достигало определенной величины. Подключается манометрическая станция для заправки кондиционеров к агрегатам специальными шлангами. Она используется для заправки агрегатов фреоновой жидкостью, хладагентом и ультрафиолетовой жидкостью. Нередко для работы с ними приобретаются удлиненные шланги.
www.mikservice.ru
Манометрический коллектор VMG-1-U-L одновентильный Для работы с фреонами R22, R134A, R410A, R407C
Подбор параметров по модели:BECOOLCPS (США)Favorcool (КИТАЙ)Mastercool (США)VALUE
Вакуумметр с предохранительным клапаном BC-VGЗИП к коллекторам BC-NМановакуумметр 80 мм. (R22; R134a; R404A; R407C) BCJL-NМановакуумметр 80 мм. (R22; R407C; R410A) BCOL-NМановакуумметр с глицерином (R22; R134a; R404A; R407C) BCJL-NGМанометр 80 мм. (R22; R407C; R410A) BCOH-NМанометр R-22/134/404/407 (80 мм) BCJH-NМанометр с глицерином, 80 мм (R22; R134a; R404A; R407C) BCJH-NGМанометрическая 2-х вентильная станция (R12,22,502) BCHS5Манометрическая станция в кейсе (R22, R134a, R404A, R407C) BC-PREMIUM M1Манометрическая станция в кейсе (R22, R407C, R410A) BC-PREMIUM M2Манометрический двухвентильный коллектор BC-2NМанометрический коллектор одновентильный BC-1NЭлектронный манифолд BC-EL1 в кейсе с двумя t зондамиВакуумметр 80 мм. RGVARЗИП к 2-х вентильному коллектору MV2XRKЗИП к 4-х вентильному коллектору M4XRKЗИП к 4-х вентильному коллектору MV4XRKЗИП коллектора HOOK manifold MXMHЗИП коллектора ручка MVXKМановакуумметр 1 класса, 80 мм. (R407C; R507; R404A; R134a) RGWLМановакуумметр 1 класса, тип Bellows, 80 мм. (R12; R22; R502) RGQLМановакуумметр 63 мм. (R12; R22; R502) RGGLМановакуумметр 63 мм. (R134a; R404A; R407С) RGFLМановакуумметр 63 мм. (R22; R407C; R410A) RGOLМановакуумметр 80 мм. (R12; R22; R502) RGNLМановакуумметр 80 мм. (R134a; R404A; R407C; R507) RGKLМановакуумметр 80 мм. (R22; R134a; R404A; R407C) RGJLМановакуумметр с глицерином 63 мм. (R22; R134a; R404A; R407C) 30-894Мановакуумметр с глицерином, 80 мм, радиальный штуцер M1/8″ NPT, (R22; R134a; R404A; R407C) 30-896Манометр 1 класса, 80 мм. (R407C; R507; R404A; R134a) RGWHМанометр 1 класса, тип Bellows, 80 мм. (R12; R22; R502) RGQHМанометр 63 мм. (R12; R22; R502) RGGHМанометр 63 мм. (R134a; R404A; R407С) RGFHМанометр 63 мм. (R22; R407C; R410A) RGOHМанометр 80 мм. (R12; R22; R502) RGNHМанометр 80 мм. (R134a; R404A; R407C; R507) RGKHМанометр 80 мм. (R22; R134a; R404A; R407C) RGJHМанометр с глицерином 63 мм. (R22; R134a; R404A; R407C) 30-895Манометр с глицерином, 80 мм, радиальный штуцер M1/8″ NPT, (R22; R134a; R404A; R407C) 30-897Манометрическая станция MV11OJ5 (1/2)Манометрическая станция MV2JS5CМанометрическая станция в кейсе MV11AJ5CМанометрическая станция в кейсе MV11OJ5ECМанометрическая станция в кейсе MV2JS5CМанометрическая станция в кейсе MV2O2S5CМанометрический коллектор (двухвентильный корпус) MV2Манометрический коллектор (одновентильный корпус) MV1Манометрический коллектор (пятивентильный корпус) MV5Манометрический коллектор (четырёхвентильный корпус) MV4Манометрический коллектор для R410A (двухвентильный корпус) MV11Шланг зарядный с вент. R-410 150 см HJ5EШланги зарядные 120 cм. (комплект 3 шт.) HS4Шланги зарядные 120 см. с вентилем (комплект 3 шт.) HP4EШланги зарядные 150 cм. (комплект 3 шт.) HP5Шланги зарядные 150 cм. (комплект 3 шт.) HS5Шланги зарядные 150 см. для R410A (комплект 3 шт.) HJ5Шланги зарядные 150 см. с вентилем (комплект 3 шт.) HP5EШланги зарядные 150 см. с вентилем для R410A (комплект 3 шт.) HJ5EШланги зарядные 180 cм. (комплект 3 шт.) HS6Шланги зарядные 180 cм. с вентилем (комплект 3 шт.) HP6EШланги зарядные 240 cм. (комплект 3 шт.) HS8Шланги зарядные 300 cм. (комплект 3 шт.) HS10Шланги зарядные 90 cм. (комплект 3 шт.) HS3Шланги зарядные 90 cм. с вентилем (комплект 3 шт.) HP3EЭлектронный вакуумметр VG200Вакуумметр RG – 80 VPВентиль к заправочному шлангу CH – 15BV – SH (F 1/4 SAE x M 1/4 SAE) папа – мамаВентиль к заправочному шлангу CH – 15BV – SHA (F 1/4 SAE x F 1/4 SAE) папа – папаКожух ORGB – L (80 мм)Кожух ORGB – S (68 мм)Кожух ORGR – L (80 мм)Кожух ORGR – S (68 мм)Коллектор ABH -410, R-22, R-410, R-407 алюмин. Корпус, одновентильный, высокое давлениеКоллектор ABH R-12, R-22, R-134, R-404 алюмин. корпус высокое давлениеКоллектор ABL R-12, R-22, R-134, R-404 алюмин. корпус низкое давлениеКоллектор ABL R-12, R-22, R-134, R-404 алюмин. Корпус, одновентильный, низкое давлениеКоллектор SM – 02 H R-12, R-22, R-134, R-404 одновентильный , высокое давлениеКоллектор SM – 02 L R-12, R-22, R-134, R-404 одновентильный , низкое давлениеКорпус коллектора CH-466 , одновентильныйМановакуумметр DSBL (68 мм) R-410 низкое давлениеМановакуумметр DSEL (80 мм) R-410 низкое давлениеМановакуумметр DSZL (68 мм) R-12, R-22, R-134, R-404 низкое давлениеМановакуумметр DSZL (68 мм) с глицерином R-12, R-22, R-134, R-404 низкое давлениеМановакуумметр DSZL/Р (80 мм) R-12, R-22, R-134, R-404 низкое давлениеМановакуумметр DSZL/Р (80 мм) с глицерином R-12, R-22, R-134, R-404 низкое давлениеМановакуумметр FRG – 250 R – 600 (68 мм) Крепление на панель (низкое дав.)Манометр DSBH (68 мм) R-410 высокое давлениеМанометр DSEH (80 мм) R-410 высокое давлениеМанометр DSZH (68 мм) R-12, R-22, R-134, R-404 высокое давлениеМанометр DSZH/Р (80 мм) R-12, R-22, R-134, R-404 высокое давлениеМанометр FRG – 500 R – 600 (68 мм) Креплением на панель (высокое дав)Манометрическая станция A 2 (R-410) без шл.Манометрическая станция A 2 P (R-12, R-134, R-22, R-404) без шл.Манометрическая станция A 4 P (R-12, R-134, R-22, R-404) без шл.Манометрическая станция CT – 636 G (R-600)Манометрическая станция CT 536 G (22-134-404) со шлангамиМанометрическая станция DS – MC 01 (в чемодане, со шлангами, R-134a + муфты)Манометрическая станция DS – MC 02Манометрическая станция MG – 03 A (R-12, R-134, R-22, R-404) без шл.Шланг заправочный DS 3 E 90 см (3 шт) с вентилями 1/4 SAE папа – мамаШланг заправочный SOV – 3 22 см (3 шт) с вентилями 1/4 SAE папа – мамаШланги заправочные DS 36500 90 см (36″) R-12, R-22, R-502Шланги заправочные DS 36600 90 см (36″) R-134, R-404, R-407Шланги заправочные DS 36800 90 см (36″) R-410 и все фреоныШланги заправочные DS 48500 120 см (48″) R-12, R-22, R-502Шланги заправочные DS 48600 120 см (48″) R-134, R-404, R-407Шланги заправочные DS 48800 120 см (48″) R-410 и все фреоныШланги заправочные DS 60500 – В 150 см (60″) R-12, R-22, R-502Шланги заправочные DS 60500 150 см (60″) R-12, R-22, R-502Шланги заправочные DS 60600 150 см (60″) R-134, R-404, R-407Шланги заправочные DS 60800 150 см (60″) R-410 и все фреоныШланги заправочные DS 72500 – В 180 см (72″) R-12, R-22, R-502Шланги заправочные DS 72500 180 см (72″) R-12, R-22, R-502Шланги заправочные DS 72600 180 см (72″) R-134, R-404, R-407Шланги заправочные DS 72800 180 см (72″) R-410 и все фреоныЗаправочные шланги (1/4″ SAE) 150см (3шт) Mastercool ( 40360 )Заправочные шланги (1/4″ SAE) 180см (3шт) Mastercool ( 40372 )Заправочные шланги (5/16″ SAE) 150см (3шт) Mastercool ( 49360-J )Заправочные шланги (универсальные) 150см (3шт) Mastercool ( 49360-JT )Заправочный шланг голубой (1/4` SAE) 180см Mastercool ( 45721 )Заправочный шланг желтый (1/4` SAE) 180см Mastercool ( 45722 )Заправочный шланг красный (1/4` SAE) 180см Mastercool ( 45723 )Манометр EBH высокого давления D80мм, R22/R407C/R410A Mastercool 57800Манометр EBL низкого давления D80мм, R22/R407C/R410A Mastercool 57500Манометрический коллектор 1-ходовой R410A/R407C/R22 D80 Mastercool 92103-EBLМанометрический коллектор 2-ходовой R134a/R404A/R407C/R22/R507A D80 Mastercool 33103-MBМанометрический коллектор 2-ходовой R134a/R404A/R407C/R22/R507A D80 Mastercool 93103-MBМанометрический коллектор 2-ходовой R410A/R407C/R22 D80 Mastercool 33103-EBМанометрический коллектор 2-ходовой R410A/R407C/R22 D80 Mastercool 58103-EBМанометрический коллектор 2-ходовой R410A/R407C/R22 D80 Mastercool 93103-EBМанометрический коллектор 4-ходовой R134a/R404A/R407C/R22/R507A D80 Mastercool 96203-MBМанометрический коллектор 4-ходовой R410A/R407C/R22 D80 Mastercool 96203-EBКомплект заправочных шлангов VRP-C-RYB с вентилем (1,5 M) (R410)Комплект заправочных шлангов VRP-C-RYB с вентилем (1,5 M) (Для работы с фреонам R-12, R22, R134A, R404Комплект заправочных шлангов VRP-U-RYB (0,9 M) (Для работы с фреонам R-12, R22, R134A, R404A, R407C)Комплект заправочных шлангов VRP-U-RYB (0,9 M) R-410a (Для работы с фреоном R-410a)Комплект заправочных шлангов VRP-U-RYB (1,2 M) (Для работы с фреонам R-12, R22, R134A, R404A, R407C)Комплект заправочных шлангов VRP-U-RYB (1,2 M) R-410a (Для работы с фреоном R-410a)Комплект заправочных шлангов VRP-U-RYB (1,5 M) (R-410a Для работы с фреоном R-410a)Комплект заправочных шлангов VRP-U-RYB (1,5 M) (Для работы с фреонам R-12, R22, R134A, R404A, R407C)Комплект заправочных шлангов VRP-U-RYB (1,8 M) (Для работы с фреонам R-12, R22, R134A, R404A, R407C)Комплект заправочных шлангов VRP-U-RYB (2,25 M) (Для работы с фреонам R-12, R22, R134A, R404A, R407C)Мановакуумметр TG3Манометрический коллектор VDG-1 (цифровой, универсальный)Манометрический коллектор VMG-1-S-H одновентильный (Для работы с фреонами R22, R134A, R404A, R407C)Манометрический коллектор VMG-1-S-L одновентильный (Для работы с фреонами R22, R134A, R404A, R407C)Манометрический коллектор VMG-1-U-L одновентильный (Для работы с фреонами R22, R134A, R410A, R407C)Манометрический коллектор VMG-2-R134a под R22, R134A, R404A, R407C. (Манометры диаметром 80 мм)Манометрический коллектор VMG-2-R22-B with VHF-A под R22, R134A, R404A, R407C. (Маном. диам. 68 мм)Манометрический коллектор VMG-2-R22-B под R22, R134A, R404A, R407C. (Манометры диаметром 68 мм)Манометрический коллектор VMG-2-R22-B-03 под R22, R134A, R404A, R407C. (Манометры диаметром 68 мм)Манометрический коллектор VMG-2-R410A под R410A. (R22, R134A, R410A, R407C Манометры диаметром 80 мм)Манометрический коллектор VMG-2-R410A-02 под R410A, R407C, R22, R134a. (Манометры диаметром 80 мм)Манометрический коллектор VMG-2-R410A-04 под R410A. (R22, R134A, R410A, R407C Манометры диаметром 80 мм)Манометрический коллектор VMG-2-R410A-B под R410A. (R22, R134A, R410A, R407C Манометры диаметром 68 мм)Манометрический коллектор VMG-2-R410A-B-03 под R410A. (R22, R134A, R410A, R407C Манометры диаметром 68 мм)Набор инструментов VTB-5AНабор инструментов VTB-5B-IНабор инструментов VTB-5В-III
phk-holod.ru
Манометрический коллектор
Манометрический коллектор (станция) служит для вакуумирования и заправки холодильных агрегатов, а так же для контроля за давлением внутри холодильного агрегата. Шланги используются для подключения манометрической станции к холодильному агрегату и заправочному баллону с хладагентом, либо к холодильному агрегату агрегату и вакуумному насосу. Вентиль на коллекторе перекрывает проход хладагента между шлангами разного цвета. Манометр показывает давление хладагента в атмосферах (для Европы или в PSI (США), По цветам манометры делятся на синие и красные. Синие предназначены для измерения давления на стороне всасывания (предел измерении до 7 атм, одно деление на шкале равно 0,1 атм.), красные предназначены для измерения давления на стороне нагнетания (предел измерения до 35 атм, одно деление на шкале равно 0.5 атм.).

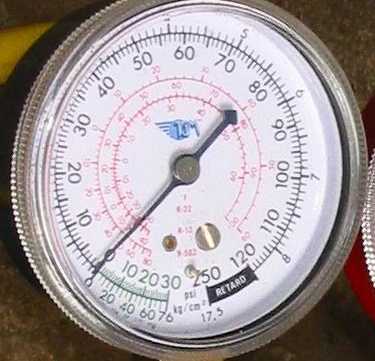

Кроме шкалы давления в атмосферах на манометрах есть шкалы кипения хладагентов, обычно их три, в начале каждой такой шкалы указывается марка хладагента, для которого она предназначена.
На расположенном выше фото видны три шкалы красного цвета, на R-22, R-12 и R-502. Шкалы температуры кипения указывают, до какой температуры будет кипеть хладагент и соответственно охлаждать поверхность испарителя при указанном стрелкой манометра давлении. На фото стрелка стоит на делении 0,1атм. по давлению, и на делении -24 шкалы R-12, это означает что при давлении на всасывании 0,1 атм. фреон марки R-12 будет кипеть до температуры -24 С.
Манометрические станции бывают двух типов:
1. С одним манометром синего цвета и одним краном и двумя шлангами.
Этот коллектор предназначен для измерения давления на магистрали всасывания (на заправочном штуцере) и обычно используется для ремонта бытовых холодильников, т.к. для них в большинстве случаев не требуется измерять давление на магистрали нагнетания. Вентиль на коллекторе перекрывает проход между синим и желтым шлангами.
2. С двумя манометрами, красного и синего цвета, двумя кранами и тремя шлангами.
Этим коллектором можно измерять давление и в магистрали всасывания (синий манометр), и в магистрали нагнетания (красный манометр). Шланги к коллектору принято подключать по цветам. Хотя это делается только для удобства при работе, что бы не думать, а какой шланг мы сейчас подключаем к агрегату, манометра низкого давления, манометра высокого давления, или общий. Сами шланги по своим характеристикам абсолютно одинаковые.
Итак, на коллекторе с одним краном к штуцеру под манометром подключается синий шланг, к боковому штуцеру – жёлтый. На коллекторе с двумя кранами к штуцеру под красным манометром высокого давления подключается красный шланг, к штуцеру под синим – синий, а к среднему штуцеру подключаем жёлтый, общий шланг. На фото выше: левый вентиль перекрывает проход между жёлтым шлангом и синим, правый вентиль перекрывает проход между жёлтым и красным.

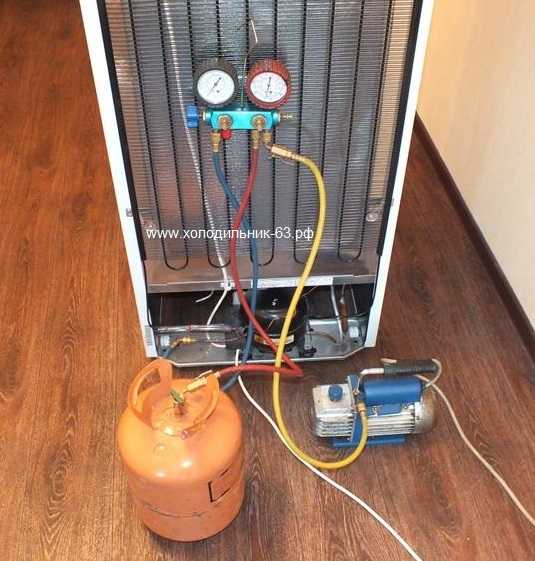

Рассмотрим порядок работы с коллектором на примере заправки бытового холодильника.
Перекрываем оба вентиля.
Синий шланг коллектора подключаем к штуцеру на заправочной трубке мотор-компрессора.
Жёлтый шланг подключаем к баллону с фреоном.
Если нам нет необходимости отслеживать давление на стороне нагнетания холодильного агрегата, красный шланг мы не трогаем. Если нам нужно знать давление на магистрали нагнетания, необходимо впаять в эта магистраль так называемы клапан Шредера,
либо специальный штуцер, такой же, как на заправочной трубке, и подключить к этому штуцеру красный шланг.
Внимание! При измерении давления не открывать оба вентиля одновременно. Для измерения давления на стороне всасывания открываем синий вентиль, красный закрыт. При измерении давления на стороне нагнетания открываем красный вентиль, синий при этом закрыт.
Открываем синий вентиль коллектора. Приоткрываем вентиль баллона с хладагентом и заправляем холодильный агрегат до давления в 0.3-0.5 атм. Перекрываем вентиль на баллоне и на коллекторе. Запускаем мотор-компрессор на 30 сек. и затем выключаем. Отключаем от жёлтого шланга баллон с хладагентом, и вместо него подключаем вакуумный насос.
Открываем синий вентиль коллектора, и включаем вакуумный насос на 10 мин. Затем перекрываем синий вентиль коллектора и выключаем вакуумный насос. Отсоединяем жёлтый шланг от вакуумного насоса, и подсоединяем его к баллону с хладагентом. Приоткрываем вентиль баллона, что бы небольшая часть хладагента прошла в шланг, и отворачиваем конец жёлтого шланга от коллектора, но не до конца, а только для того, чтобы поступающий из баллона хладагент вытеснил из шланга попавший туда воздух. После того, как хладагент вытеснит из шланга воздух, заворачиваем конец жёлтого шланга, подходящего к коллектору. Открываем синий вентиль на коллекторе и заправляем необходимое количество хладагента в холодильный агрегат. Включаем мотор-компрессор и наблюдаем за давлением в холодильном агрегате. После того, как мы убедимся, что давление соответствует норме для данного холодильного агрегата, можно пережать трубки, к которым были подключены шланги, шланги отвернуть, трубки запаять.
