принцип действия. Лазерный дистанционный термометр (фото)

Измерение температуры может быть контактным и дистанционным. Наиболее распространены термопары, резисторные датчики и термометры, которые нуждаются в соприкосновении с объектом, т. к. измеряют свою собственную температуру. Делают они это медленно, но стоят недорого.

Бесконтактные датчики измеряют ИК-излучение объекта, дают быстрый результат, и обычно используются для определения температуры движущихся и нестационарных тел, находящихся в вакууме и недоступных по причине агрессивности среды, особенностей формы или угрозы безопасности. Цена таких устройств относительно высока, хотя в некоторых случаях сравнима с контактными приборами.

Монохромная термометрия

Монохромный способ определения суммарной энергетической яркости использует заданную длину волны. Реализации варьируются от ручных зондов с простым дистанционным измерением до сложных переносных устройств, позволяющих одновременно наблюдать объект и его температуру с занесением показаний в память прибора или их распечаткой. Стационарные датчики представлены как простыми небольшими детекторами с удалённым расположением электроники, так и высокопрочными устройствами с дистанционным PID-управлением. Волоконная оптика, лазерное прицеливание, водяное охлаждение, наличие дисплея и сканера – опциональные варианты мониторинга технологических процессов и систем управления.

Конфигурация, спектральная фильтрация, диапазон рабочих температур, оптика, время отклика и яркость объекта являются важными элементами, влияющими на производительность и должны быть тщательно рассмотрены в процессе отбора.

Датчик может быть как простым двухпроводным, так и сложным износоустойчивым высокочувствительным устройством.

Выбор спектрального отклика и диапазона рабочих температур связан с конкретными задачами измерения. Короткие длины волн предназначены для высоких температур и длинные – для низких. Если объекты прозрачны, например, пластмассы и стёкла, то необходима узковолновая фильтрация. Полоса поглощения CH полиэтиленовой плёнки равна 3,43 мкм. Выделение спектра в этом диапазоне упрощает вычисление коэффициента излучения. Точно так же стеклоподобные материалы становятся непрозрачными при длине волны 4,6 мкм, что позволяет точно определить температуру поверхности стекла. Область излучения 1-4 мкм даёт возможность производить замер через смотровые отверстия вакуумных и барокамер. Альтернативный вариант – использование волоконно-оптического кабеля.

Оптика и время отклика в большинстве случаев несущественны, так как поле зрения размером 3 см на расстоянии 50 см и время отклика менее 1 с является достаточным. Для небольшого или быстро перемещающегося прерывистого объекта возникает необходимость в небольшом (3 мм в диаметре) или ещё меньшем (0,75 мм) пятне измерений. Дальнее прицеливание (3-300 м) требует оптического регулирования, так как стандартное поле зрения прибора становится слишком большим. В некоторых случаях для этого используется метод двухволновой радиометрии. Оптоволокно позволяет дистанцировать электронику от агрессивных сред, устранить влияние помех и решить проблему доступа.

Лазерный термометр в основном имеет регулируемое в диапазоне 0,2-5,0 с время ответа. Быстрый отклик может повысить уровень шума сигнала, а медленный влияет на чувствительность. При индукционном нагреве необходима мгновенная реакция, а для конвейера – более медленный отклик.

Монохромная ИК-термометрия проста и используется в случаях, когда для создания высококачественной продукции контроль температуры крайне важен.

Двухволновая термометрия

Для более сложных задач, где абсолютная точность измерений имеет решающее значение, и где продукт подвергается физическому или химическому воздействию, применяется двух- и многоволновая радиотермометрия. Концепция появилась в начале 1950 годов, а последние изменения в конструкции и аппаратном обеспечении повысили её производительность и снизили себестоимость.

Метод заключается в измерении спектральной плотности энергии на двух различных длинах волн. Температура объекта может быть считана непосредственно из прибора, если излучательная способность одинакова для каждой длины волны. Показания будут верными, даже если поле зрения частично перекрыто относительно холодными материалами, такими как пыль, проволочные экраны, и серые полупрозрачные окна. Теория метода проста. Если энергетическая яркость обоих длин волн одинакова (для серого тела), то коэффициент излучения сокращается и отношение становится пропорциональным температуре.

Двухволновой лазерный термометр применяется в промышленности и научных исследованиях как простой, уникальный датчик, способный сократить ошибку измерения.

Кроме того, созданы многоволновые термометры для материалов, не являющимися серыми телами, коэффициент поглощения которых изменяется с длиной волны. В этих случаях необходим подробный анализ поверхностных характеристик материала в отношении взаимосвязи этого коэффициента, длины волны, температуры и химического состава поверхности. При наличии этих данных можно создать алгоритмы расчёта зависимости спектрального излучения на различных длинах волн от температуры.

Правила оценки

Для оценки точности измерений пользователь должен знать следующее:

  • ИК-датчики по своей природе цвета не различают.
  • Если поверхность блестящая, то прибор установит не только испускаемую, но и отражённую энергию.
  • Если объект прозрачен, необходима ИК-фильтрация (например, стекло непрозрачно при 5 мкм).
  • В девяти из десяти случаев абсолютно точное измерение не требуется. Повторное снятие показаний и отсутствие смещения обеспечат необходимую точность. Когда энергетическая яркость изменяется и обработка данных затруднена, следует остановиться на двух- и многоволновой радиометрии.

Элементы конструкции

Термометр лазерный бесконтактный работает по принципу: ИК-энергия на входе в и сигнал на выходе. Базовая цепь устройства состоит из собирающей оптики, линз, спектральных фильтров, и детектора в качестве внешнего интерфейса. Динамическая обработка осуществляется по-разному, но её можно свести к усилению, термической стабилизации, линеаризации и преобразованию сигнала. Обычное оконное стекло используется при коротковолновом излучении, кварц для средних частот, и германий или сульфид цинка для диапазона 8-14 мкм, оптоволокно – при длинах волн 0,5-5,0 мкм.

Поле зрения

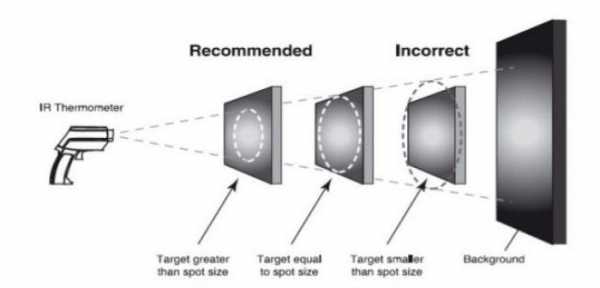

Лазерный дистанционный термометр характеризуется полем зрения (ПЗ) – размером пятна контроля температуры на заданном расстоянии. Изменение диаметра поля зрения прямо пропорционально изменению дистанции между термометром и объектом измерения. Его значение зависит от изготовителя и влияет на цену прибора. Существуют модели с ПЗ менее 1 мм для точечных измерений и с оптикой дальнего действия (7 см на удалении 9 м). Рабочее расстояние не влияет на точность показаний, если объект заполняет всё пятно измерения. При этом максимальная потеря сигнала не должна превышать 1%.

Прицеливание

Обычные ИК-термометры производят замеры без дополнительных приспособлений. Это допустимо для работы с объектами большого размера, например, бумажным полотном, где точечная точность не требуется. Для небольших или удалённых объектов используется луч лазера. Создано несколько вариантов лазерного прицеливания.

  1. Луч со смещением от оптической оси. Простейшая модель применяется в устройствах с низким разрешением для больших объектов, т. к. вблизи отклонение слишком большое.
  2. Коаксиальный луч. Не отклоняется от оптической оси. Центр измерительного пятна точно указывается на любом расстоянии.
  3. Двойной лазер. Диаметр пятна маркируется двумя точками, что избавляет от необходимости угадывать или рассчитывать диаметр и не ведёт к ошибкам.
  4. Круговой указатель со смещением. Показывает поле зрения, его размер и внешнюю границу.
  5. 3-точечный коаксиальный указатель. Луч разделяется на три яркие точки, расположенные на одной линии. Средняя точка обозначает центр пятна, а внешние отмечают его диаметр.

Прицеливание оказывает эффективную помощь при направлении термометра точно на объект измерения.

Фильтры

В термометрах используются коротковолновые фильтры для высокотемпературных измерений (> 500 °C) и длинноволновые фильтры для низких температур (-40 °С). Кремниевые детекторы, например, стойки к нагреванию, а небольшая длина волны снижает погрешность измерения. Другие селективные фильтры используются для пластиковой плёнки (3,43 мкм и 7,9 мкм), стекла (5,1 мкм) и пламени (3,8 мкм).

Датчики

Большинство датчиков либо фотоэлектрические, генерирующие напряжение при воздействии ИК-излучения, или фотопроводящие, т. е. изменяющие своё сопротивления под действием энергии источника. Они быстрые, высокочувствительные, обладают приемлемым температурным дрейфом, который может быть преодолён, например, термисторной схемой температурной компенсации, автоматической нуль-схемой, ограничением амплитуды и изотермической защитой.

В цепи ИК-термометра выходной сигнал детектора порядка 100-1000 мкВ подвергается тысячекратному усилению, регулируется, линеаризируется, и, в итоге, представляет собой линейный сигнал тока или напряжения. Его оптимальное значение 4-20 мА, что минимизирует внешние помехи. Этот сигнал может быть подан на порт RS-232 или на ПИД-регулятор, удалённый дисплей или записывающее устройство. Другие варианты использования сигнала:

  • включение/выключение сигнализации;
  • удержание пикового значения;
  • регулируемое время отклика;
  • в схеме выборки и хранения.

Быстродействие

Инфракрасный лазерный термометр в среднем обладает временем отклика порядка 300 мс, хотя при использовании кремниевых детекторов можно достичь значения 10 мс. Во многих инструментах время отклика изменяется для того, чтобы демпфировать входящий шум и регулировать их чувствительность. Не всегда необходимо минимальное время отклика. Например, при индукционном нагреве время должно быть в диапазоне 10-50 мс.

Характеристики лазерных термометров

Etekcity Lasergrip 630 – инфракрасный 2-лазерный термометр, цена $35,99. Характеристики:

  • диапазон температур -50 … +580 °C;
  • точность +/- 2%;
  • отношение расстояния к размеру пятна 16:1;
  • излучательная способность 0,1 – 1,0;
  • время отклика <500 мс;
  • разрешение 1 °C.

Лазерный термометр (фото) также информирует о наибольшей, наименьшей и средней температуре. Измерительное пятно смещено на 2 см ниже точки прицеливания. Лазерное наведение наиболее точно в месте пересечения лучей (36 см).

Amprobe IR-710 – инфракрасный лазерный термометр, цена $49,95. Характеристики:

  • диапазон температур -50 … +538 °C;
  • минимальный размер пятна 20 мм;
  • точность +/- 2%;
  • отношение расстояния к размеру пятна 12:1;
  • излучательная способность 0,95;
  • время отклика 500 мс;
  • разрешение 1 °C.

Данный лазерный термометр (фото), кроме текущей температуры, также индицирует её минимальное и максимальное значения.

fb.ru

13 лучших пирометров – Рейтинг 2018

Прибор предназначен для определения температуры поверхности. Принцип работы пирометра основан на бесконтактном снятии параметров посредством преобразования инфракрасного излучения нагретого объекта. Инструмент, оснащённый лазерным прицелом, позволяет учитывать точечные зоны излучения. Обработанные данные отражаются на дисплее. Основные показатели прибора: диапазон температуры, показатель погрешности, функция оптического разрешения. Подразделяются на бытовые и профессиональные модели.

Лучшие бытовые пирометры

Обладают основными функциями по измерению температуры. Ограничены температурным диапазоном, более грубая оценка, слабее оптическое разрешение. Отсутствует ряд опций, повышающих возможности прибора. Источник питания – батарейки типа ААА или АА.

CEM DT-608 – простой и недорогой

Лёгкий и компактный прибор для определения поверхностной температуры тела человека или теплового излучения какого-либо предмета. Отличается малым расстоянием между детектором и плоскостью объекта измерения.

Предназначен для фиксации положительных температур в диапазоне 0~60°C с точностью до ±0,1°. Применяется для фиксации температуры воды в открытой ёмкости, детского питания, нагрева конвектора или радиатора. Используется печниками при устройстве печи.

Плюсы:

  • Лёгкий, компактный, простой в применении.
  • Удобно измерять температуру бутылочки с детским молоком или питанием.
  • Цена, оправдывает простоту и недочёты.

Минусы:

  • Штатную батарейку на замену, пирометр грешит очень с севшим источником питания.
  • Для точных показаний требуется проводить несколько замеров с шагом в одну минуту и брать среднее значение.
Рекомендации:

МЕГЕОН 16280 – расширенные функции компактного прибора

Пирометр для замера отрицательных и положительных поверхностных температур. Оснащён лазерным прицелом для точной наводки на объект. Максимальное время измерений не превышает полсекунды.

Встроен индикатор отражения заряда источника питания. Предусмотрено автоматическое отключение при простое прибора. Полученные данные отражаются на дисплее, оснащённый подсветкой для удобства работы в слабо освещённых местах.

Плюсы:

  • Цена, габаритные размеры и вес.
  • Широкий диапазон измерений для такого маленького прибора.
  • Приемлемая точность измерений.

Минусы:

  • Прибор должен иметь положительную рабочую температуру, иначе, при остывании, начинает грешить в показаниях при работе в морозную погоду.
  • Никудышная батарейка в комплекте, сразу на выброс.

МЕГЕОН 16400 – для дома, для семьи

Бытовой прибор по определению поверхностной температуры наблюдаемого объекта. Корпус пирометра выполнен в форме пистолета. Это обеспечивает удобство применения. Обладает небольшой массой и быстротой отклика на получение результатов.

Лазерный прицел обеспечивает точное наведение на цель, исключает контакт с нагретой поверхностью. Предусмотрена калибровка прибора. Отражает текущие показатели, фиксирует минимальное и максимальное значение.

Плюсы:

  • Быстрая подготовка к работе и получение конечного результата. Питание от батареек.
  • Широкий диапазон измеряемой температуры. Применение как лазерной указки.
  • Лёгкий, недорогой. Удобно лежит в руке. Шершавая, противоскользящая рукоятка.

Минусы:

  • Не нравится процесс включения–выключения подсветки.

Elitech П 350 – настоящий бытовой

Простой в применении пирометр. Функциональные возможности помогают решить большинство бытовых задач: определить поверхностную температуру тела человека, тепловой поток от нагревательного прибора, печи.

Позволит уловить утечку тепла через окна, двери, стены, кровлю. Предусмотрена опция сохранения полученных результатов. Встроен механизм непрерывного измерения. Эргономичный дизайн, кнопочная система управления и настройки.

Плюсы:

  • Хорошая точность при работе на средних расстояниях.
  • Лёгкий, удобный, быстрый, вкусная цена.
  • Прост в освоении и применении. Работа от батареек.

Минусы:

  • Грешит при измерении разных материалов до 2°.
  • Инструкция написана заумным языком.

ADA TemPro 550 – широкий диапазон температуры

Прибор бесконтактного измерения температуры на различных поверхностях. Оснащён жидкокристаллическим дисплеем для визуального считывания полученных показаний. Предусмотрена подсветка экрана для работы в местах со слабой освещённостью.

Пирометр оснащён механизмом считывания перегрузки с выводом результатов измерений на дисплей. Удобному и надёжному удержанию способствуют специальные накладки на пистолетной рукоятке.

Плюсы:

  • Цена, диапазон температур, простота использования.
  • Большой гарантийный срок.
  • Меряет температуру батареи, тела человека и воды. Последнее значение плавает, наверное, из-за бликов.

Минусы:

  • Применение батареи крона удорожает прибор.
  • В Китае заказывать дешевле.

СЕМ DT-8806H – два режима работы

Бытовой пирометр для определения температуры тела человека и неодушевлённых предметов. Первый режим измеряет 32~42.5°C. Другой ‒ 0~60°C. Обработанные результаты отражаются на жидкокристаллическом дисплее с крупным шрифтом.

Прибор отличается высокой точностью, в пределах ±0.2% от начальных показателей. Удобству работы способствуют крупные кнопки с нанесёнными символами. Встроенная память фиксирует 32 последних измерения.

Плюсы:

  • Термометр и пирометр в одном корпусе.
  • Позволяет измерять температуру воздуха, это важно при наличии маленького ребёнка.
  • Быстрая реакция, не более одной секунды.

Минусы:

  • Погрешность немного больше, чем декларируемая.

КВТ MS6531 – индикация перегрузки

Компактный пирометр с эргономичным удобным корпусом, изготовленный в виде пистолетной рукоятки. Прибор оснащён выпуклыми, интуитивно ощущаемыми крупными кнопками. Диапазон замеряемых температур: от -50 до +550°C с погрешностью не более ±0.1°.

Жидкокристаллический дисплей обеспечен подсветкой, отражает полученные данные, в том числе, показания по перегрузке в отрицательной или положительной зоне температур.

Плюсы:

  • Хорошая точность, наглядное отображение, крупный шрифт.
  • Удобный корпус с крупными кнопками.
  • Меряет всё, в том числе, температуру дыма из трубы.

Минусы:

  • Продавец декларирует страну производства Россия, а по факту Китай.

Лучшие профессиональные пирометры

Приборы отличаются расширенным диапазоном измеряемых температур на поверхности. Обладают более высокой точностью. Позволяют измерять влажность, расстояние. Проводить фото и видеосъёмку. Сохранять полученные результаты в памяти и передавать на внешний носитель.

Работают с жидкими и твёрдыми средами. Предназначены строителям, производственному и строительному сектору, сотрудникам ЖКХ. Работают в научных лабораториях.

ADA TemPro 700 А00224 – первый профессионал среди недорогих

Недорогой профессиональный прибор среднего уровня. Применяется в производственной сфере и среди специалистов теплоэнергетики по выявлению утечек тепла. Работает в области строительства «умных домов».

Оснащён лазерным прицелом для точечной съёмки показаний. Пирометр обладает удобным и прочным корпусом, устойчивый к воздействию высоких и низких температур. Выполнен в форме пистолетной рукоятки.

Плюсы:

  • Цена, качество, эргономика, точность.
  • Понятный и доходчивый интерфейс, удобные кнопки и дисплей.
  • Температурный диапазон.

Минусы:

  • Приходится пользоваться таблицей для введения требуемого коэффициента соответствия материалу.

Testo 830-T1 – термометр и пирометр

Прибор, выполняющий функции термометра и пирометра. Замеряет отрицательные и положительные температуры. Работает с жидкими и твёрдыми средами. Эксплуатируется в морозную и жаркую погоду.

Выполняет снятие показаний с обширной зоны или точечных измерений. Предназначен для производственных условий. Корпус создан из высокопрочного пластика, стойкого к падению и механическому воздействию. Предусмотрена возможность корректировки излучения.

Плюсы:

  • Простой в эксплуатации, надёжный, приемлемая точность.
  • Точная наводка по прицелу.
  • Измеряет вблизи, как термометр, и на расстоянии, как пирометр.

Минусы:

  • По цене, только для производства.
  • Ненадёжная фиксация батарейки.

Bosch PTD 1 – три режима измерения

Прибор для определения трёх показателей: температуры поверхности, температуры в помещении и среднего уровня влажности. Пирометр полезен печникам, сантехникам, строителям, специалистам различных служб системы ЖКХ.

Инструмент позволяет определить энергоэффективность тепловой защиты, выявить утечку тепла. Корпус выполнен из прочного пластика, обеспечивающего длительный срок эксплуатации.

Плюсы:

  • Замер показателей на поверхности и в объёме, включая влажность. Понятный прицел, ‒ обеспечивает точность попадания и обмер площади.
  • Недорогие и долгоиграющие цилиндрические батарейки, а не дорогая крона.
  • Ищет утечки тепла, определяет сквозняки, работает по объёму.

Минусы:

  • Температура самого прибора сказывается на точности измерений, необходимо корпусу принять значения окружающей среды.

DeWALT DCT 414 D1 – на аккумуляторной батарее

Инструмент профессиональной серии. Оснащён аккумулятором, что значительно расширяет функционал, увеличивает время эксплуатации. Модель имеет большой дисплей с крупным шрифтом, облегчающий считывание результатов.

Максимальный, минимальный и текущий результат записывается и хранттся в памяти карты формата microSD. Рукоятка эргономичного дизайна покрыта антискользящим резиновым покрытием, обеспечивающим удобное и надёжное удержание прибора в процессе работы.

Плюсы:

  • Удобный, лёгкий, профессионального класса с высокой точностью.
  • Функционал, диапазон температур, длительная работа аккумулятора.
  • Эргономика, комплектация чемоданчиком.

Минусы:

  • Отсутствуеткрепление на ремень.
  • Цена, нужна температура до 900‒1000° для работ в сталеплавильном цехе.

FLUKE-62 MAX+ ‒ для производственных условий

Пирометр, разработанный для использования в производственных цехах. Применяется в сложных условиях и труднодоступных местах. Корпус выполнен из материала, выдерживающий нагревание без повреждения. Прочность позволяет падение с высоты до 3 метров.

Применена высокая степень защиты от пыли и влаги. Прибор оснащён двумя лазерами для определения зоны измерений. Предусмотрена подачи звукового сигнала при выходе за пределы штатных производственных показателей.

Плюсы:

  • Прочный, хорошая защита от пыли и влаги. Держит нагрев до ста градусов.
  • Точность, работа от круглой батарейки.
  • Занесён в списки Госреестра.

Минусы:

  • Цена для профи.

CEM DT-9860 – суперпрофессионал

Пирометр профессионального класса. Обладает широким измерительным диапазоном не менее -50, по нижнему порогу, до +1000°C, по верхнему. Предусмотрена возможность визуализации полученных данных посредством фото или видеосъёмки.

Поддержка памяти при помощи карты класса microSD, отправка результатов на внешний носитель. Прибор обладает высоким оптическим разрешением, внесён в Госреестр. Позволяет определять влажность.

Плюсы:

  • Высокая точность, широкий диапазон измерений, вплоть то расплавленного металла.
  • Фото и видеосъёмка, цветное изображение.
  • Мгновенный результат.

Минусы:

  • Цена. Действительно, для крупных компаний.
  • Вес.

Обновлено: 27 Октябрь 2018

4609

vyboroved.ru

Как выбрать термометр? Электронный, ртутный или инфракрасный

Температура тела человека – важный показатель здоровья. Даже незначительное ее повышение свидетельствует о начавшемся серьезном заболевании в организме, поэтому термометр просто необходим в каждом доме. При покупке первого помощника для контроля над своим здоровьем, сразу же становится вопрос, а как выбрать термометр? На сегодняшний день на рынке представлены различные модели термометров: ртутные, электронные, инфракрасные, контактные и бесконтактные, одноразовые и со сменными насадками и даже термополоски. У каждого из них свои достоинства и недостатки.

Ртутные термометры

С таким видом термометров знаком каждый. Максимальный ртутный термометр представляет из себя стеклянную колбу с капилляром, внутри которой содержится ртуть. При тесном контакте с телом человека в течение нескольких минут (7-10) и «набегает» температура. А максимальным этот термометр называется потому, что ртутный столбик остается в последней точке нагрева и не опускается вниз без встряхивания.

Плюсы:

  1. Точность измерений (допустимая погрешность всего 0,1 градуса).
  2. Низкая стоимость.
  3. Долговечность (ломаться здесь просто нечему).
  4. Разнообразие способов измерения (подмышкой, орально, ректально).
  5. Простота в дезинфекции.

Минусы:

  1. Значительное время измерения (10 минут).
  2. Легко разбить (а ведь он содержит опасную ртуть!)
  3. Из-за обтекаемой формы нежелательно использовать при ректальном измерении.
  4. Маленьким детям нежелателен для орального измерения.

Электронные (цифровые) термометры

Электронные, или цифровые термометры по форме очень похожи на ртутные, только корпус выполнен не из стекла, а из высококачественного пластика или резины с наконечником и дисплеем. Принцип работы таких термометров заключается в том, что встроенные в него металлические датчики измеряют температуру, а результат выводится на дисплей в виде цифр. Причем такой термометр сообщит вам температуру не более чем за одну минуту, подав при этом звуковой сигнал.  Для точного измерения таким термометром необходим очень плотный контакт с поверхностью тела. Так что если вы являетесь приверженцем подмышечного измерения, придется увеличить время до 3 минут, но все равно это намного меньше, чем у ртутного. Тем более, сейчас выпускают модели с плоским наконечником, которые идеальны для подмышечного измерения.

Большинство моделей цифровых термометров весьма прочные и рассчитаны на случайные удары и падения, кроме того есть даже водонепроницаемые модели. Так что с таким термометром ничего не случится, если его уронить даже в воду.

Работают такие термометры от батареек, поэтому не стоит забывать вовремя их менять, чтобы в самый нужный момент он вас не подвел. Многие модели таких термометров оснащены дополнительными функциями (запоминание измерений, подсветка дисплея, выбор температурной шкалы, сменные колпачки и т.д.).

Для оральных измерений рот должен быть закрыт, поэтому выпускаются термометры для самых маленьких в виде соски-пустышки, что идеально решает проблему закрытого рта. Бытует мнение, что электронные термометры не точные и допускают большую погрешность в измерениях. Все это слухи из-за неправильного использования и покупки дешевых некачественных устройств. Внимательно изучайте инструкцию перед началом эксплуатации!

Плюсы:

  1. Безопасность (в нем нет ртути, разбить невозможно).
  2. Быстрое измерение температуры.
  3. Легкость в чтении результатов.
  4. Автоматическое отключение.
  5. Память измерений.
  6. Подсветка (можно использовать в темноте).
  7. Гибкие малотравматические наконечники.
  8. Разнообразие моделей, в том числе и детских.
  9. Сменная градусная шкала.

Минусы:

  1. Цена (значительно дороже ртутных).
  2. Необходимо точно следовать инструкции.
  3. Для измерения подмышкой, после звукового сигнала нужно еще несколько минут «додержать», а это не совсем удобно.
  4. Не все модели возможно мыть и дезинфицировать.
  5. Необходимость замены батареек.

Читайте также нашу статью Как выбрать тонометр: тип, функции, производитель

Инфракрасные термометры

Это термометры нового поколения и позволяют в несколько секунд определять температуру тела как контактным, так и бесконтактным способом. Механизм действия таких термометров основан на том, что чувствительный элемент, встроенный в термометр, измеряет инфракрасное излучение, которое исходит от поверхности тела человека, преобразуя эти данные в привычные для нас температурные показатели (градусы). Измерения такими термометрами требуется производить только в определенных местах: лоб, виски, ушные раковины. Вероятность погрешности, в зависимости от условий измерения, довольна высокая, до 0,5 градуса. Еще такие градусники необходимо часто проверять и калибровать. Также измерения могут быть неточными при воспалении среднего уха (для «ушных» моделей), у плачущего малыша.

Существуют также и бесконтактные термометры, которые на расстоянии нескольких сантиметров от тела человека «считывают» температуру. Такие термометры являются самыми дорогостоящими из всех имеющихся в продаже. Преимуществом таких градусников является возможность измерения температуры тела у спящего, человека без сознания, а также у маленьких детей, тем более что на измерения уходит несколько секунд.

Плюсы:

  1. Быстрота измерений (5-30 секунд).
  2. Возможность измерить температуру на расстоянии капризным детям, спящим больным, а так же температуру воды или другой жидкости.
  3. Сменные наконечники (обеспечивают гигиену).
  4. Дополнительные функции (память, автоотключение, звуковые сигналы и т.д.).

Минусы:

  1. Высокая стоимость.
  2. Большие погрешности в измерениях (от 0,3 до 0,5).
  3. Использования строго в определенных точках тела.
  4. Возможность травмирования барабанной перепонки при неосторожном обращении.
  5. Необходимость периодической проверки и калибровки.
  6. Недостоверные показания при воспалении среднего уха.
  7. Недостоверные показания у плачущего ребенка.
  8. Необходимость замены батареи.

Термополоски

Термополоски представляют собой термочувствительную пленку, которая изменяет внешний вид в зависимости от температуры тела, к которому прикладывается. Такие полоски имеют большую погрешность и, по сути, показывают лишь то, повышена температура тела или не повышена, чтобы в дальнейшем произвести более точные измерения при необходимости. При такой низкой точности они все же востребованы в походных условиях и просто для того, чтобы выяснить необходимо ли доставать термометр и измерять температуру.

Врет ли термометр?

Очень часто приходится слышать негативные отзывы о том, что электронные термометры врут, термометр-соска завышает температуру и только ртутный показывает точно. Но, если разобраться, то ошибки в измерениях делают сами люди, а не приборы, так как новинку купили, а инструкцию не изучили как следует. Поэтому, прежде чем обвинять приборы не в точности внимательно изучите, как им пользоваться и действуйте строго по инструкции. Ведь многие приборы рассчитаны на оральное или ректальное измерение, а мы традиционно ставим термометр подмышку, забывая при этом, что тогда время измерения следует увеличить еще минуты на три.

Бывают, конечно, и проблемы с точностью термометров вполне объективными. В какой-то партии могут оказаться неправильно настроенные датчики или попросту приборы могут оказаться некачественными. Для этого перед покупкой следует внимательно изучить все о производителе, посмотреть отзывы о данной компании.

Где покупать термометр?

Лучше всего сложные электронные приборы приобретать в специализированных магазинах, хотя можно довериться и аптекам. Но в спецмагазинах продавцы хорошо знают ассортимент и дадут вам нужную консультацию, подробно расскажут о той или иной модели, ее плюсах и минусах, дадут нужный совет. Можно и в аптеке приобрести сложную электронику, но на качественную консультацию там рассчитывать не стоит. Внимательно изучайте всю информацию перед покупкой, чтобы убедиться, подходит вам данный товар или нет, так как термометры относятся к товарам, возврат которых запрещен.

www.tehnoprosto.ru

Пирометр (бесконтактный ИК-термометр) с “лазерной подсветкой цели” 🙂

Опишу недавно приехавший с Gamesalor бесконтактный термометр с лазерным указанием точки измерений.

Цели данного обзора:
— освежить в памяти этот класс весьма полезных устройств;
— пройтись инфракрасным излучением по реперным точкам шкалы Цельсия;
— привести небольшое сравнение с контактным термометром;
— а так же, рассказать некоторые хитрости проведения измерений.

Обзор этого термометра уже был, весьма подробный с технической стороны, но лишённый изюминки в плане метрологии и сравнения с другими термометрами.

По поводу разницы в ценах: нижняя цена возможна при трюке в вишлистом (добавляем в вишлист, потом оттуда в корзину), верхняя — если сразу с витрины в корзину.

Освежим в памяти
Принцип действия прибора очень прост: фотодатчик прибора принимает инфракрасное излучение определённого спектра, отражаемое или излучаемое предметом на который направлен прибор.
Вопреки расхожему мнению — сам прибор ничего не излучает. Проверить это, кстати, очень просто — достаточно всего лишь направить прибор в сторону объектива мобильного телефона. Ввиду удешевления конструкции фотоаппараты мобильных телефонов не имеют ИК-фильтра. Пользуясь этой особенностью многие таким образом проверяют ИК-пульты от бытовой техники.
Все те кто говорит обратное — либо не понимают принцип работы, либо невнимательно читали инструкцию. В инструкции сказано “не направлять лазерный целеуказатель в глаза“.
Оптическое разрешение (или показатель визирования, или угол раскрыва приёмника) — это те самые цифры 12:1 (или угол раскрыва около пяти градусов) которые указаны на корпусе прибора. Эти цифры, кроме того что говорят о том какое «пятно» будет захвачено в область измерения, ещё и являются показателем области применения прибора.
Т.е. если я захочу померить температуру объекта, скажем с 5 метров, то этим объектом должна быть доменная печь или, по меньшей мере, печка-буржуйка, т.к. диаметр «пятна» будет 41.6см. Т.е. это прибор для измерений «малой дальности».
Кстати, насчёт того что написано на корпусе у меня какое-то неоднозначное ощущение: с одной стороны — это такое же как у автора предыдущего обзора — на полутора метрах диаметр пятна 13.2см. С другой стороны 150см/12=12.5см, т.е. не совпадает (хотя средняя цифра совпадает, но почему ж такая нелинейность тогда?). С третьей стороны 60″*2.54см = 152.4см (т.е примерно как раз полтора метра). Не знаю что имели ввиду китайцы — остаётся только гадать :))

Едем далее — реперные точки
Ноль градусов. Плошка с водой и льдом.
Когда в «пятно» попадает лёд — температура минусовая, если разогнать ледышки и направить на воду — получаем почти ноль.

Температура кипения.
На самой воде температура ниже, ввиду того что в «пятно» попадает пар, уже успевший немного остыть. Поэтому, обмеряю стенку кружки, предварительно дав воде покипеть около 5 минут.

Как видно — нет разницы куда направлен термометр — на эмалированую стенку кружки или на тёмный рисунок.

Но не всё так гладко. Существует такое понятие как «коэффициент излучения», он же степень черноты (относительно «абсолютно чёрного тела»).
Некоторые предметы этим термометром нельзя корректно «обмерить». Например кипящий и свистящий чайник из полированной нержавейки показывает всего 70-80 градусов.
Поэтому, такие предметы нужно «обмерять», например, на ручке (разумеется, если она из другого материала).
Получить разумную температуру на этом чайнике я смог только сняв свисток и направив измеритель внутрь — внутри чайника, из-за того что носик очень узкий (в отличие от кружки с широким «горлом») — пар просто не успевал остыть и температура получалась «правильной» — в диапазоне 99-101 градус.

Сравнение будет небольшое.
Ноль градусов в миске со льдом я элементарно не успел измерить, т.к. лёд растаял, а ещё порции уже не было.
С остатками льда контактный термометр-щуп показал 1.1 градус Цельсия.
Температуру кипения щуп показал 101.0 градус. Дна и стенок я не касался.

Возможно, 1 градус в плюс — это как раз и есть его погрешность.

Выводы
Считаю что бесконтактный термометр более точен (со своими оговорками) чем контактные китайские. И обеспечивает большую точность нежели заявленные плюс-минус два градуса или два процента (с оговоркой на блестящие, полированные и бликующие поверхности).

mysku.ru

Бесконтактный инфракрасный термометр с лазерной указкой

Инфракрасные термометр или как его еще называют — пирометр понадобился мне для измерения температуры на процессорах, памяти и других компонентах таких устройств как тв боксы, компьютеры, планшеты и т.д. Не раз уже встречался с ситуацией, когда программно температуру посмотреть невозможно, т.к отсутствуют температурные сенсоры. А знать ее мне необходимо, что бы провести стресс тесты и при необходимости улучшить систему охлаждения. Да и в обзорах таких девайсов более точная информация по температуре будет не лишней.

Выбрал популярную модель GM550 с лазерной указкой, которая в теории должна помогать в «прицеливании». На практике толку от нее оказалось немного, т.к площадь измерения пирометром при большом расстоянии — огромна и теряется смысл прицеливания, а при маленьком расстоянии направить дуло на необходимый элемент можно и без подсказки :)) К тому же через пару недель с лазером случилась какая-то беда и он стал светить очень тускло (батарейка при этом нормальная). Может сын уронил, так как ему очень нравится с ней играть)) В общем считаю указку на деле практически бесполезной, разве что первое время потренироваться.
Приехал пирометр в коробочке, которую без спойлера даже показывать стыдно. В комплекте еще лежала небольшая инструкция. Из полезного в инструкции — технические характеристики. Выделю основные: диапазон измеряемых температур от — 50 до +550 Градусов Цельсия. Точность +- 1,5% или 1,5 градуса. Более детально — на второй фотке инструкции (кликабельна).

коробочка и инструкция

Внешне выглядит в виде «пистолета», изготовлен полностью из пластика. Пластик не скользкий, софт тач.

На одной из сторон — подсказка по измерению. Чем больше расстояние, тем больше площадь измеряемого пятна. Для более точных расстояний нужно выбирать небольшое расстояние.

«Дуло» с сенсором, над которым расположен лазерный диод, мощностью не более 0.5 мВт. Тем не менее не забываем, что это не игрушка — берегите глаза!

Единственная кнопка — курок. При нажатии прибор включается и сразу производит измерение. Выключается автоматически после 7 секунд бездействия.

В ручке спрятан отсек для элемента питания. Здесь питание 9V, используется батарейка типа 6F22 или 6LR61 или любая другая типа «крона». Батарейка в комплекте не идет. От модели GM 320, которая обозревалась неоднократно, отличается элементами питания (там две батарейки по 1,5v).

Небольшой экран, под ним 3 кнопки. Первая отвечает за лазерную указку, вторая переключает единицы измерения из Градусов Цельсия в Градусы Фаренгейта. Последняя кнопка включает\отключает подсветку экрана.

Нажав кнопку загорается надпись scan и пока вы держите измерения осуществляются в реальном времени. Когда вы отпускаете — появляется надпись Holld и температура фиксируется. Через 7 секунд прибор отключается.

Первые пару дней я измерял все подряд: стены, приборы, раму на балконе, горячую воду и т.д. Но в итоге наигравшись пришел к выводу, что основное предназначение устройства в моем случае — те измерения, ради которых я его брал (процессор, память, и т.д). Хотя и в быту бывает полезен. К примеру замерить температуру стен, выходящих на улицу, измерить температуру рамы, вычислив проблемные участки. Можно много чего измерять — жидкости, батареи, радиаторы.
Точность проверил при помощи измерения кипящей воды. Я живу на высоте 100 метров над уровнем моря, т.е вода закипает при 100 градусах. Пирометр показывает 99,6 — вполне может быть.

Некоторые измерения для примера. Отопительная батарея (сейчас тепло, поэтому греет она не сильно).

Мясо в морозильной камере.

С огнем все сложно. Т.к прибор измерят площадь, то точную температуру пламени получить не возможно. Да и температура горения газа в плите (800 — 900 градусов) выше предела возможностей данного прибора.

Но лучше покажу вам измерения на примере, для которых и брался пирометр. Берем Tv Box SCISHION V88 на Rockchip 3229. Приставка очень простая и дешевая (чуть больше 20 баксов) и на ней сэкономили на всем, чем можно, включая температурные датчики. Тем не менее температуру мне знать было необходимо, т.к работать она будет по 12 часов в день и перегрев — ни к чему. Аккуратно разобрал, что бы измерить температуру на процессоре (радиаторе) и памяти напрямую, а не на корпусе.

Далее стресс-тест. Запускаю EpicCitadel в режиме Demo и оставляю на часик для прогрева. Потом измеряю температуру на радиаторе.

И памяти, которая оказалась даже горячее 🙂

Все отлично — перегрева нет.
В видео версии обзора можно посмотреть на измерение в режиме реального времени. Измерение tv box на 9:13.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Инфракрасный термометр: преимущества и недостатки

Анализы и диагностика

  • Ультразвуковая диагностика (УЗИ)
  • Лабораторная диагностика (анализы)
  • Эндоскопическая диагностика (зонд и др.)
  • Функциональная диагностика
  • Лучевая диагностика:
  • Рентген
  • МРТ
  • КТ

mag.103.by

Электронный и инфракрасный термометры: особенности выбора

Измерение температуры тела необходимо в ряде случаев, в основном, касающихся состояния здоровья. Для этого используют специальное устройство, знакомое всем нам, — термометр. Всем нам привычный – ртутный термометр – начинает постепенно уступать место более новым моделям. Хотя ртутный прибор может похвастаться высокой точностью измерений, дешевизной и отсутствием необходимости заменять батарейки, все же он очень хрупкий, что делает его использование немного небезопасным. Также его необходимо сравнительно долго держать, чтобы получить результаты, а для детей существует масса ограничений и предосторожностей. Поэтому во многом более удобным будет электронный или инфракрасный термометр.

Есть такие данные, что в скором времени производство ртутных термометров или пойдет на спад, или вообще прекратиться ввиду риска для здоровья при возможном разбивании корпуса. Поэтому нужно знать, какими свойствами должен обладать его коллега и младший брат – электронный термометр.

Электронные термометры

Если принцип работы ртутного градусника всем более-менее известен, то каким образом работает электронный, знают далеко не все. Так, его кончик являет собой металлический наконечник, чья электропроводность меняется в зависимости от температуры тела, а изменения этой величины и фиксируются устройством, переводясь в привычные нам градусы. Для того, чтобы обеспечить качественную работу такому устройству необходим источник питания, а это, как правило, батарейки. Они, кстати, требуют замены, и за этим стоит тщательно следить, если вы хотите всегда получать максимально точные результаты.

К главным преимуществам электронных термометров стоит отнести возможность быстро получить результат измерений, причем в некоторых моделях подается звуковой сигнал, свидетельствующий о готовности результата. К тому же, рассмотреть измеренную величину достаточно просто, поскольку она выводиться на дисплей цифрами такого размера, что присматриваться и искать нужный угол зрения, как с ртутным термометром, не придется.

Возможно, для кого-то несомненным плюсом станет и широкий выбор дизайна. А это может быть неплохим преимуществом, если термометр чаще всего используется ребенком.

К недостаткам этого устройства стоит отнести то, что для достижения максимально точных результатов, при измерении нужно будет строго следовать всем инструкциям, которые прописаны производителям. Только в этом случае достигается точность, которая обеспечивает погрешность всего в 0,1 градуса – точно такую же, как и в максимально точном ртутном термометре. И, конечно же, придется покупать батарейки каждый раз, как предыдущие придут в негодность. Да и стоят электронные термометры в разы дороже ртутных. Но эти недостатки не столь существенны по сравнению с достоинствами, а если вы выберете максимально подходящую модель, то эксплуатация будет достаточно простой.

Итак, какие же параметры стоит учесть при выборе электронного термометра?

  • Дисплей. Эта деталь очень важна для рассмотрения результатов. Обращайте внимание, чтобы показатели было легко видно, чтобы дисплей имел подсветку, а на нем не было бы каких-либо дефектов. Некоторые модели предусматривают отображение на экране еще и индикатора заряда батареи.
  • Наконечник. Как правило, материал наконечника одинаковый во всех таких устройствах. Может менять лишь его конструкция. Так, если наконечник вместе с металлическим покрытием вытянуты на достаточно длинном резиновом жгуте, то такой вариант будет очень удобен для измерения температуры маленьких детей. Ведь им зачастую сложно объяснить и заставить подержать термометр подмышкой даже минуту, а вот достаточно маленький наконечник перенесется легко, особенно если в этот момент ребенка чем-то отвлечь
  • Память. Некоторые модели смогут помочь вам в плане хранения результатов измерений за несколько последних раз. Это может помочь для отслеживания динамики заболевания, но в некоторых случаях может оказаться ненужной функцией, за которую не стоит переплачивать. Поэтому в данном вопросе стоит исходить из собственных потребностей.
  • Время замера. Как правило, электронный термометр способен справиться с измерением температуры в течение от 1 до 3 минут. После этого подается звуковой сигнал, оповещающий о завершении измерений. Взрослый может потерпеть «аж» 3 минуты для получения результата, а вот, если планируется частое использование устройства ребенком, то время измерений должно быть минимальным – около одной минуты.
  • Источник питания. Как и было сказано выше, источником питания становятся в подавляющем большинстве случаев именно батарейки. Перед покупкой проверьте отсек с батарейками и возможность их замены, так как недобросовестные производители выпускают устройства, в которых их замена невозможна, и по истечению срока работы этих батареек термометр можно просто выбросить.

Кроме того, обратите внимание на те модели, которые устойчивы к попаданию влаги, либо вообще полностью водонепроницаемы. Считается, что они максимально просты в случае необходимости дезинфекции. Также обратите внимание на модели, устойчивые к ударам, что станет гарантией их целостности в случае падения. Если в семье есть ребенок, и термометр нужен именно для него, то, возможно, идеальным вариантом для него станет термометр-пустышка: он полностью повторяет ее форму, помещается в рот и измеряет температуру, а процесс становится очень простым и для самого ребенка, и для родителей.

Инфракрасные термометры

Возможно, идеальным для вас станет тот же электронный термометр, но способный измерять температуру на расстоянии, используя инфракрасные лучи. Эти приборы напоминают пистолет или электробритву, а измерения с их помощью можно проводить просто моментально. Стоит лишь направить устройство на измеряемый объект, выпустить луч, и он уже сосканирует температуру тела путем улавливания инфракрасных волн. Расстояние между термометром и объектом обычно составляет от 2 до 10 см, а большой дисплей позволяет без труда рассмотреть результаты.

Бесконтактные термометры способны справиться со своей задачей в рекордное время – за 1 секунду, позволяя за короткий отрезок времени провести обследования целой группы человек. Стоит ли говорить о том, что именно такое устройство идеально для измерения температуры у детей или у спящих, ведь прикосновения и каких-либо действий с их стороны не понадобится.
К тому же, такое устройство не нужно дезинфицировать после каждого применения, поскольку любой контакт с телом отсутствует. Такие термометры можно использовать и для измерения температуры воздуха, влажности воздуха, температуры разных предметов, а также воды. Причем многие такие модели выпускаются в водонепроницаемом корпусе, поэтому их можно опустить в нужную емкость и за пару секунд получить данные о температуре воды в ней. Это может быть весьма кстати, когда нужно знать, насколько горячая вода в ванночке для ребенка и т.д. Поэтому если планируете использовать прибор и таким способом, то обратите внимание на его водонепроницаемость.

Некоторые модели могут обладать подсветкой дисплея, индикаторами холодной и горячей воды, звуковыми сигналами, возможностью настроить часы и т.д. Но решение о необходимости наличия этих дополнений нужно принимать конкретным пользователям, поэтому необходимо заранее продумать, чем вы будете пользоваться часто, а за что только переплатите деньги.

Загрузка…

gooosha.ru
