Кондиционер БК-2300 плохо охлаждает, компрессор включается не всегда, и он просто гоняет воздух. Что за причина?
Попробуйте посмотреть теплообменник наружного воздуха.1.Вынуть кондиционер из оконного проема.
2.Снять кожух.
3.Снять крышку над крыльчаткой теплообменника наружного воздуха.
Вся грязь скапливается там, почистите продуйте промойте.
Причины неудовлетворительной работы кондиционеров:
Как правило, после покупки и монтажа кондиционера, его начинают использовать как и любую другую бытовую технику: телевизор, утюг, тостер, действуя по принципу-пусть работает, пока работает. По отношению к телевизору или тостеру такой подход оправдывает себя-до первой неисправности может пройти много лет (качественная техника может работать без сервисного обслуживания и ремонта 6-8, или даже 10лет). Но для кондиционера такая эксплуатация скорее всего приведёт к серьёзной неисправности уже через 2-3 года. Наиболее распространённые причины выхода из строя, -это загрязнение фильтров внутреннего блока. Эти фильтры представляют собой обычную мелкую сетку и расположены под передней панелью, через которую засасывается воздух. Они предназначены для задержания пыли, находящейся в воздухе и защищают от неё не только обитателей комнаты, но и радиатор внутреннего блока. По сути, кондиционер работает как пылесос, а фильтры играют роль пылесборника. Мыть фильтры, как правило, необходимо один раз в 2-3 недели. Если фильтры долгое время не мыть, то в первую очередь уменьшится обдув радиатора внутреннего блока, как следствие, воздух в помещении будет хуже охлаждаться. Кроме этого нарушится режим работы холодильной системы, что может привести к обмерзанию медных трубопроводов. В этом случае, при выключении кондиционера лёд начнёт таять, и из кондиционера будет капать вода.
Напряжение сети всегда должно соответствовать тому номиналу который указан в технических характеристиках кондиционера, обычно у нас это ~220вольт плюс минус 10%. При уменьшении напряжения в сети ток потребления компрессора может возрасти до такой величины, что сработает реле защиты по току и соответственно отключит компрессор хотя двигатель вентиляторов при этом будет работать. Кондиционер холодить не будет.
Ремонт:
1.Проверить загрязнённость фильтра решётки. Мыть фильтры, как правило, необходимо один раз в 2-3 недели.
2.Проверить загрязнённость внешнего и внутреннего радиаторов (приложить лист бумаги к радиатору). При необходимости почистить их специальной “гребёнкой”, промыть водой.
3.Проверить целостность герметичной системы, не должно быть подтёков хладогена.
4.Проверить работу компрессора, его ток потребления токовыми клещами, он должен соответствовать тому току который указан в характеристике кондиционера ( в шильдике на корпусе), при пониженном напряжении сети может не соответствовать!
5.Компрессор может не запускаться при неисправности датчика-реле температуры, реле температурно-токового, реле напряжения пускового, переключателя, нарушения проводки, изменилась ёмкость (высохли) конденсаторы.
6.Если все условия перечисленные выше выполнены, а кондиционер не холодит или холодит недостаточно, то необходимо проверить количество хладогена в системе и довести его до должного уровня, количества (внимание делается опытным специалистом имеющим соответственное оборудование и разрешение на выполнение таких работ).
otvet.mail.ru
Кондиционеры бк 2300 технические характеристики
Два столетия назад была написана теория о высокотехнологическом Разуме под названием Демон Лапласа. И странно осознавать, что до сих пор никто не попытался воплотить основные ее принципы на практике. Мир довольствуется малым: телевизор, телефон, компьютер, кондиционеры бк 2300 технические характеристики, Интернет. Возможно, это и к лучшему, ведь никто не может предсказать, что случиться, когда настанет эра свободно думающих машин, умеющих предсказывать будущее.
Утро выходного дня всегда лучше начинать после обеда. Тогда и кофе вкуснее, и солнце светит ярче и жизнь, кажется лучше. Даже ремень рено логан без кондиционера нехотя с этим соглашается и воркует свою бесшумную трель. В таком умиротворенном состоянии, кажется, что жизнь прекрасна. Не пугает ни предстоящий звон будильника утром, ни громкие сотрудники, ни даже очередной отчет. Все кажется далеким, едва сбыточным и простым до умопомрачения.
Не так давно люди обменивались письмами и телеграммами. Месяцами ждали ответов и жили никуда не торопясь. Зимой в домах потрескивали звуки живого огня, а летом в открытые окна влетал ветер. Но мир изменился. Теперь можно напрямую общаться с людьми, которые находятся за тысячи километров, включить кондиционер нексию цена и забыть переживания об оптимальном температурном режиме, жаль, что жить нужно быстрее, не выбиваясь из общего ритма.
Особенности кондиционеры бк 2300 технические характеристики
Лучший выбор кера нова маска кондиционер с кератином отзывы, кондиционер ас, схема кондиционера опель астра н, установка кондиционеров в квартиру видео, кондиционеры для винных, все о кондиционерах август на ваз 2110, замена ремня генератора на приоре 16 клапанов с кондиционером цена, кондиционер в гольф 4, компрессора кондиционера установленные на мерседес, технология заправка кондиционера.
К горизонту простирается никем не тронутый луг. Там, за мнимой чертой, где заканчивается земля, он соединяется с небом и, словно в шаре, замыкает в себе человека. Воздух, наполненный летним зноем, время от времени колеблется от потоков прохладного ветра. Сверчки неустанно исполняют летний блюз. Если наблюдать за этой красотой из комнаты, где работает расчет кондиционирования квартиры, то появляется ощущение, что мир разделен на две отдельные Вселенные: пространство человека и место безграничной красоты.
С трудом вериться в волшебство. В мире, переполненном современными технологиями, ему практически не осталось места. Человек привык к новейшим девайсам, считая их чем-то обыденным и простым. Но если бы кто-то из прошлого прибыл в наше время, ему бы везде виделась магия. Телевизор – ящик с заключенными внутри людьми, кондиционер б у авто москва – магическая диковинка, управляющая погодой в доме или телефон – прямоугольник, который разговаривает. Для наших предков – это волшебство, для нас – повседневность.
Температура окружающей среды для работы бк 1500. Кондиционер. История появления
Предлагаю использовать отечественный кондиционер марки БК-1500. Бытовые автономные кондиционеры оконного типа БК – 1500 используются в жилых, служебных и других помещениях с целью создания благоприятных условий для жизнедеятельности.
Кондиционер обеспечивает:
охлаждение воздуха;
автоматическое поддержание заданной температуры;
очистка воздуха от пыли;
вентиляция;
ние влажности воздуха;
изменение скорости движения и направления воздушного потока;
воздушный обмен с наружной средой.
Предлагаю использовать кондиционер БК-1500. Его технические характеристики приведены в табл. 9.
Таблица 9. Технические данные кондиционера БК – 1500
| КБ – 0,4 – 01 УЗ | |
Максимальная площадь обслуживаемого помещения, м2 | |
Производительность по холоду, Вт (ккал/ч) | |
Производительность по воздуху, м3/ч | |
Потребляемая мощность, Вт | |
Холодильный агрегат | Хладон – 22 (R22) |
Количество хладагента в системе, кг | |
Напряжение, В | |
Частота тока, Гц | |
Уровень шума, дБа, не более | |
Рабочий ток, А, не менее | |
Габаритные размеры, мм (высота – ширина- глубина) | 400 – 600 – 585 |
Масса, кг |
Судя по характеристике, он вполне походит для данного помещения. Так как для обеспечения нормальной жизнедеятельности в данном помещении на 1 человека должно быть не менее 30 м3/час воздуха, на 4 человек не менее 120м3/час, а данный кондиционер может обеспечить 400 м3/час, это означает, что на 1 человека получается 100 м3/час, что вполне достаточно. Значит одного кондиционера достаточно.
8.4 Экологичность проекта. Утилизация отходов, возникающих при изготовлении печатных плат
Эксплуатация разработанного устройства не оказывает отрицательного воздействия на окружающую среду. А вот процесс изготовления устройства включает в себя несколько стадий, представляющих опасность экологии, например, изготовление печатной платы и корпуса устройства. Утилизация устройства, как и любой бытовой техники, также представляет собой крайне трудоемкий процесс.
Изготовление печатной платы представляет собой создание токопроводящего покрытия на изоляционном основании в соответствии с рисунком печатного монтажа и склеивание отдельных слоев печатного монтажа.
Наиболее распространены следующие способы изготовления токопроводящих покрытий:
электрохимический: наносят тонкий слоя металла при помощи химического осаждения и наращивают его в электролитической ванне до нужной толщины;
фольгирование: лист медной фольги приклеивают к изоляционному основанию с одной или двух сторон.
Рисунок печатного монтажа может быть получен путем химического травления, фотохимическим способом или трафаретной печати. Травление происходит при помощи водного раствора технического хлорного железа. Процесс травления заканчивается промывкой платы в проточной воде.
Сточная вода предприятия-изготовителя печатных плат представляет опасность и должна подвергаться очистке. Для этого применяются отстойники и очистные установки различных конструкций. Также очистку можно проводить химическим методом – переводом растворимых солей железа и меди в нерастворимые и последующей фильтрацией.
Для очистки гальваностоков предприятия можно использовать очистные установки, предназначенные для очистки промывных вод и регенерации отработанных травильных растворов и электролитов. Данные установки способны выполнять очистку вод, загрязненных хромом, никелем, медью, цинком, оловом, железом и различными оксидами этих металлов.
Установка состоит из 4 узлов:
узел очистки промывных вод;
узел регенерации растворов электролитных ванн;
узел регенерации отработанных травильных растворов;
узел регенерации моющих и обезжиривающих растворов.
Промывные воды после предварительной механической очистки (фильтрации) поступают в мембранный модуль, где происходит концентрирование солей тяжелых металлов. После этого очищенная вода возвращается для повторного использования. Концентрат (концентрированный раствор солей тяжелых металлов) нейтрализуется химическим способом. Полученные гидрооксиды выпариваются и таким образом получают сульфиды и хлориды, которые утилизируются, и шлам, из которого получают лом цветных металлов.
Регенерированные рабочие электролиты идут на повторное использование, а отработанные моющие и обезжиривающие растворы подвергаются ультразвуковой очистке.
8.5 Выводы
Как видно из полученных результатов, для создания в помещении условий, наиболее благоприятных для максимальной производительности труда, требуется наличие кондиционера, который мог бы обеспечивать 30 м3/ час на одного человека.
В данном разделе были рассмотрены основные понятия вредных и опасных факторов влияющих на состояние здоровья оператора персонального компьютера. Так же были приведены меры и рекомендации по обеспечению безопасности на рабочем месте, и был произведен расчет вентиляции рабочего помещения.
Самым опасным инструментом оператора персонального компьютера является монитор, именно из-за несоблюдения правил установки оборудования и правил пользования мониторами, большая часть операторов страдает утомляемостью зрительных органов, что со временем очень часто приводит к ухудшению зрения.
Заключение
Результатом выполнения дипломного проекта является звуковое USB-устройство с поддержкой Bluetooth. Были рассмотрены современные микроконтроллеры с поддержкой USB и Bluetooth и интерфейсы, применяемые в микроконтроллерных и микропроцессорных системах. Детально рассмотрены микроконтроллер AT91SAM7SE256 и Bluetooth аудио модуль F2M03MLA, их возможности и сферы применения. Разработаны 2 шаблона драйвера для данного устройства.
Также были рассмотрены современные средства разработки компании Atmel, популярный проводной интерфейс USB и популярный беспроводной интерфейс Bluetooth.
Разработанное устройство отличается функциональностью и широкими возможностями по расширению этой функциональности, заложенными на начальном этапе проектирования и поддерживаемыми широкими аппаратными возможностями устройства. Тем самым заложена возможность дальнейшего развития проекта. Возможна модификация программной составляющей проекта, так и некоторая доработка аппаратной части, например поддержка MMC, SD или micro SD карт памяти.
Бытовой оконный кондиционер БК-1500 используется в жилых, служебных и других помещениях площадью до 25 м 2 .
Кондиционер обеспечивает:
- охлаждение воздуха в помещении; автоматическое поддержание заданной температуры;
- очистку воздуха от пыли; вентиляцию;
- уменьшение влажности воздуха;
- изменение скорости движения и направления воздушЬого потока;
- воздухообмен с наружной средой.
Рис. 1
Все узлы кондиционера смонтированы на металлическом основании. Металлической перегородкой кондиционер разделяется на два герметически изолированных отсека: наружный и внутренний. Внутренний отсек кондиционера, установленного в оконном проеме, находится внутри помещения, а наружный располагается вне его.
Рис. 2
Основными рабочими узлами кондиционера являются: холодильный агрегат; вентиляторы (осевой и центробежный) с общим электродвигателем; пульт управления с пускозащитным устройством.
Герметичный холодильный агрегат состоит из ротационного компрессора 9 (рис. 2) конденсатора 8, испарителя 16, фильтра-осушителя 11, расширителя 10 и системы трубопроводов.
Компрессор, конденсатор, осушитель и расширитель расположены в наружном отсеке, а испаритель – во внутреннем.
Система холодильного агрегата заполнена смазочным маслом и хладагентом хладоном-22.
При включенных электродвигателях холодильный агрегат работает следующим образом: пары хладона нагнетаются компрессором 9 в конденсатор 8. В конденсаторе происходит конденсация паров за счет отвода тепла наружным воздухом, продуваемым осевым вентилятором 20. Далее жидкий хладон поступает через фильтр-осушитель 11 по капиллярной трубке 12 в испаритель 16. Капиллярная трубка создает перепад давления между конденсатором и испарителем, вследствие чего жидкий хладон переходит в испаритель в газообразном состоянии. При этом он поглощает большое количество тепла, отнимая его от стенок испарителя и соприкасающегося с ним воздуха, засасываемого центробежным вентилятором 17 из помещения. Охлажденный воздушный поток поступает в помещение через поворотную решетку.
Из испарителя через расширитель пары хладагента отсасываются компрессором, и цикл повторяется.
Осевой вентилятор 20 с двухскоростным электродвигателем 19, расположенный в наружном отсеке, предназначен для охлаждения конденсатора наружным воздухом, засасываемым через жалюзи в боковых стенках кожуха.
Центробежный вентилятор, установленный во внутреннем отсеке кондиционера, служит для засасывания воздуха из помещения через решетчатую часть декоративной панели, воздушный фильтр 15 и испаритель, а также для нагнетания охлажденного и очищенного от пыли воздуха в помещение через поворотную решетку 1.
Электродвигатель вентиляторов включается при пуске компрессора, однако он может быть также включен в работу в режиме вентиляции и при отключенной холодильной системе. Пульт управления 2 с пускозащитным устройством предназначается для пуска, останова и управления работой кондиционера, установления желаемой температуры в помещении и автоматического поддержания ее, а также для защиты элементов кондиционера от перегрузки. Электрическая схема кондиционера показана на рис. 3.
Рис. 3 . Кондиционер БК-1500, электрическая схема:
Пускозащитное устройство состоит из следующих приборов: конденсатор пусковой электролитический СПЭ емкостью 60 мкф для пуска электродвигателя компрессора МК; конденсатор рабочий блочный СРВ для обеспечения работы однофазных электродвигателей МБ и МК; реле напряжения пусковое РНП для отключения пускового конденсатора СПЭ после пуска двигателя компрессора МК; термостат ДРТ (датчик реле температуры) для автоматического управления кондиционером. Температура регулирования от 30° до 15° С; реле температурно-токовое РТТ для защиты электродвигателя компрессора МК при перегрузках; резистор R типа ОМЛТ-0,5 100 кОм для разрядки пускового электролитического конденсатора СПЭ после его отключения.
По сравнению с ранее выпускаемыми кондиционерами в кондиционере БК-1500 имеются следующие преимущества. Компрессор кондиционера ротационного типа более легкий и с меньшим шумом, чем ранее применяемый поршневой компрессор.
Расход электроэнергии снижен. Электродвигатель вентиляторов имеет две частоты вращения, что делает возможным регулирование объема вентилируемого воздуха в единицу времени и скорости движения воздушного потока, а также уменьшение шума.
Пластмассовый кожух по сравнению с металлическим имеет меньшую массу, обеспечивает уменьшение теплоотдачи и поглощает шум работающего агрегата.
Основные технические характеристики кондиционера БК-1500
| Кондиционер | |
|---|---|
| Тип | Бытовой оконный автономный с автоматической регулировкой температуры |
| 1500 | |
| 1000 | |
| Номинальное напряжение, В | 220 |
| Уровень шума, дБА, | не более 58 |
| Рабочий ток, А, не более | 5 |
| Габаритные размеры, мм | 400х600х585 |
| Масса, кг | 51 |
| Компрессор | |
| Тип | Ротационный с конденсаторным двигателем |
| Холодопроизводительность, ккал/ч | 1750 |
| Потребляемая мощность, Вт, не более | 854 |
| Рабочий ток, А, не более | 4,4 |
| Коэффициент мощности | 0,875 |
| Частота вращения двигателя, об/мин | 2910 |
| Двигатель вентиляторов | |
| Тип | Двухскоростной, однофазный с короткозамкнутым ротором, конденсаторный |
| Номинальное напряжение, В | 220 |
| Потребляемая мощность, Вт | 40/18 |
| Частота вращения, об/мин: | |
| максимальная | 810 |
| минимальная | 625 |
Кондиционер БК-2500 предназначен для установки в помещениях площадью до 35м2 и служит для охлаждения воздуха, вентиляции, уменьшения влажности, очистки воздуха от пыли.
Прибор дает возможность снижать в помещении температуру на 5…10°С по сравнению с окружающей средой.
Внутри пластмассового корпуса конденсатора на металлическом основании смонтированы холодильный агрегат и двухскоростной электродвигатель с центробежным и осевым вентиляторами на концах вала. Кондиционер разделен на герметически изолированные отсеки металлической перегородкой, обклеенной изоляционными плитками. В передней части расположены испаритель, центробежный вентилятор, панель с пультом управления и пускозащитная аппаратура (реле напряжения, пусковой конденсатор, переключатель и термостат).
В задней части находится компрессор, конденсатор, осушитель и расширитель. Холодильный агрегат состоит из ротационного компрессора, конденсатора, испарителя, осушителя, расширителя и системы трубопроводов, образующих герметично замкнутую систему, заполненную хладагентом (хладоном-22).
Принцип действия кондиционера следующий. Пары хладона нагнетаются компрессором в конденсатор, там они конденсируются за счет отвода тепла наружным воздухом, продуваемым осевым вентилятором. Жидкий хладон поступает через осушитель по капиллярной трубке в испаритель, где он переходит в газообразное состояние (за счет перепада давления), поглощая при этом большое количество тепла из стенок испарителя и соприкасающегося с ним воздуха, засасываемого центробежным вентилятором из помещения. Воздух затягивается через решетчатую часть декоративной панели, фильтр и испаритель. Охлажденный и очищенный от пыли и излишней влаги воздух возвращается в помещение через поворотную решетку.
Осевой вентилятор, расположенный в заднем отсеке кондиционера, предназначен в основном для охлаждения конденсатора наружным воздухом, засасываемым через жалюзи в боковых стенках корпуса. Электродвигатель вентилятора включается при пуске компрессора, но он может работать и в режиме вентиляции (I и II скорости) при отключенной холодильной системе.
Пульт управления с пускозащитным устройством предназначен для пуска, остановки и управления работой кондиционера, установления желаемой температуры в помещении и ее автоматического поддержания, а также для защиты двигателя компрессора от перегрузки. Благодаря применению ротационного компрессора вместо поршневого и пластмассового кожуха вместо металлического кондиционер работает менее шумно: он стал легче, расход электроэнергии снизился.
Сконденсированная влага, отводимая от воздуха, стекает в поддон под испарителем, немного воды отводится наружу, а большая часть попадает в углубление под осевым вентилятором, которым она распыляется и тем самым охлаждает конденсатор.
Основные технические характеристики кондиционера БК-2500
Всего хорошего, пишите to © 2006
Сведения о суммарной массе каждого цветного металла в кондиционерах приведены в табл.3
“4” color=”black” face=”Times New Roman”>
Таблица 3
Наименование металла | Чистый вес (кг) | ||
БК-1800, БК-1801 | БК-2300, БК-2301 | БК-2900, БК-2901 | |
1. Алюминиевый прокат | 0,7116 | 0,7072 | 0,83 |
2. Алюминиевая фольга | 1,98 | 2,022 | 3,407 |
3. Кадмиевый порошок | 0,03 | 0,03 | 0,03 |
4. Медные трубы | 5,06 | 8,85 | |
5. Никелевый прокат | 0,000248 | 0,000248 | 0,000248 |
6. Медно-никелевый порошок | 0,0019 | 0,0014 | 0,0014 |
7. Цинковый порошок | 0,0155 | 0,0155 | 0,0155 |
8. Латунный прокат | 0,085 | 0,085 | 0,0709 |
9. Термобиметалл | 0,00025 | 0,00025 | 0,00025 |
ИТОГО | 7,58 | 7,92 | 13,19 |
Схема функционирования
Рис.2
1-теплообменник внутренний;
2-теплообменник наружный; 3-комп-рессор; 4-фильтр воздушный; 5-вентилятор осевой; 6-вентилятор центробежный; 7-электродвигатель вентиляторов;
8-перегородка металлическая; 9-заслонка; 10-пульт управления; а) вход воздуха помещения в кондиционер; б) выход охлажденного воздуха из кондиционера; в) вход наружного воздуха в кондиционер; г) выход воздуха из кондиционера
Подготовка к работе*
Для установки кондиционеров применяются специальные монтажные устройства.
Модели монтажных устройств приведены в табл.4
Таблица 4
Монтажные устройства устанавливаются в оконном
или стенном проеме (см. рис.3), имеющем размеры (ширина х высота):
для кондиционеров:
БК-1800, БК-2300 | 612 x408 |
БК-2900 | 6 7 2 x468 |
БК-1801, БК-2301 | 612×416 |
БК-2901 | 672×476 |
Установка
монтажных устройств описана
в паспорте на
монтажные устройства.
* – сведения для электромехаников
Рис. 3
Для
установки кондиционеров “БК-1801″,”БК-2301” и
“БК-2901” на монтажное устройство необходимо:
1. Снять переднюю панель
2. Отвернуть четыре транспортных винта,
соединяющих основание с пластмассовым поддоном (два винта – сзади и два со скобами-спереди) и два винта (передние боковые), соединяющих корпус с основанием
3. Извлечь из корпуса основание с холодильным агрегатом
4. Собрать монтажное устройство и установить его в проеме с уклоном в 1-2° на внешнюю сторону (порядок сборки указан в паспорте на монтажное устройство)
5. Корпус с поддоном без холодильного агрегата установить на монтажное устройство, закрепив двумя винтами (из числа транспортных) и двумя шурупами к нижней планке (шурупы входят в комплект поставки) Заделать щели между корпусом и проемом с помощью облицовки и уплотнения, входящих в комплект поставки
6. Задвинуть основание с холодильным агрегатом в корпус и закрепить его к основанию двумя винтами внутри помещения
7 . Надеть переднюю панель
ПОРЯДОК РАБОТЫ
Вставьте вилку в розетку, ручка переключателя режимов работы (см. рис.4) при этом
должна находится в положении
ДЛЯ ВКЛЮЧЕНИЯ КОНДИЦИОНЕРА В РЕЖИМ ОХЛАЖДЕНИЯ УСТАНОВИТЕ РУЧКУ ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ РАБОТЫ В ПОЛОЖЕНИЕ . РУЧКУ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ-В ПОЛОЖЕНИЕ „НЕПРЕРЫВНО”. КОНДИЦИОНЕР В ЭТОМ СЛУЧАЕ РАБОТАЕТ БЕЗ ОТКЛЮЧЕНИЯ; РУЧКУ ПРИВОДА ЗАСЛОНКИ-В ПОЛОЖЕНИЕ , А ПОВОРОТНУЮ РЕШЕТКУ ПОЛНОСТЬЮ ОТКРОЙТЕ.
ПРИ ДОСТИЖЕНИИ ЖЕЛАЕМОЙ ТЕМПЕРАТУРЫ ПЛАВНО ПОВЕРНИТЕ РУЧКУ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ ДО ОТКЛЮЧЕНИЯ КОМПРЕССОРА /СЛЫШЕН ХАРАКТЕРНЫЙ ЩЕЛЧОК/. В ЭТОМ СЛУЧАЕ ТЕМПЕРАТУРА ВОЗДУХА В ПОМЕЩЕНИИ ПОДДЕРЖИВАЕТСЯ АВТОМАТИЧЕСКИ И КОНДИЦИОНЕР РАБОТАЕТ В ЭНЕРГОЭКОНОМИЧЕСКОМ РЕЖИМЕ.
Поворотной решеткой придайте воздушному потоку желаемое направление.
Включение кондиционера в режим , достигается поворотом ручки переключателя режима работы в соответствующие положения.
Периодически для притока в помещение свежего воздуха, устанавливайте ручку привода заслонки в положение
ВНИМАНИЕ! Если при работе в режиме кондиционирования желаемая температура воздуха в помещении достигнута, но при повороте ручки регулятора температуры отключение компрессора не происходит,
оставьте ручку регулятора температуры в крайнем левом положении.

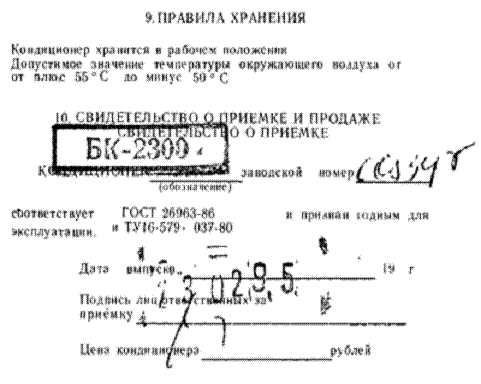

Для приведения кондиционера в состояние для межсезонного хранения, необходимо:
снять колпачок с дренажной трубки;
И дать кондиционеру проработать в этом режиме 4-6 часов для просушки теплообменников;
повернуть ручку переключателя режимов работы в положение
вынуть вилку из розетки;
надеть колпачок на дренажную трубку;
закрыть поворотную решетку;
ручку привода заслонки перевести в положение
Для
включения кондиционера в
начале сезона необходимо:
удалить пыль с поверхности кондиционера;
промыть воздушный фильтр;
очистить от пыли теплообменники.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Каждые две недели
очищайте от пыли
воздушный фильтр. Для очистки снимайте фильтр, действуя следующим образом:
1. Включите кондиционер (установив ручку переключателя режимов работы в положение и вынув вилку из розетки) и снимите панель декоративную;
2. Извлеките фильтр;
3. Удалите пыль из фильтра с помощью пылесоса или вытряхиванием,
в случае сильного загрязнения промойте фильтр в теплой воде или в растворе нейтрального моющего средства и просушите (не выжимайте и не растягивайте фильтр).
Пыль, скопившуюся между пластинами внутреннего теплообменника, удалите пылесосом.
Пыль с наружной поверхности корпуса и передней панели удаляйте фланелью. Наружные поверхности протирайте тканью, смоченной в теплой воде,
пятна на поверхностях смывайте раствором нейтрального моющего средства (ацетон,
скипидар бензин – не применять).

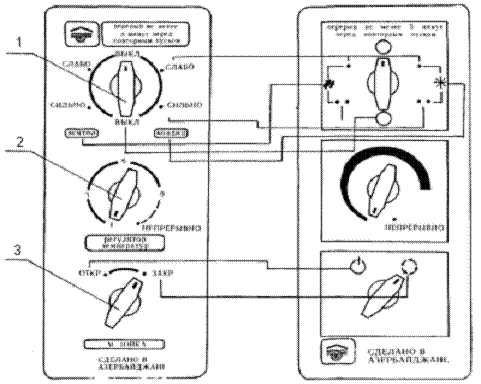

Панель пульта управления
Рис. 4
1 – Ручка переключателя режимов работы; 2 – Ручка регулятора температуры; 3 – Ручка привода заслонки
|
* –
для
вар. БК-1800 – Маркировка выводов компрессора А нанесена непосредственно у выводов краской в виде цветных меток. Цвета меток соответствуют цветам присоеди- ненных к выводам проводов. |
Всем привет! Сегодня закончил очередное творчество – компрессорная установка из советского кондиционера. Решил отписать на данном форуме, который мне очень понравился.
Для создания компрессора потребовались (основные компоненты):
1. Компрессор и пусковая аппаратура от кондиционера БК-1500 пр-ва Баку.
2. Корпус от самописца КСП-4. Так как в них стояли в своё время очень ценные иридий-паладиевые регистраторы, то после развала СССР и махом “прихватизировали”. В итоге самописец остался без основного регистрирующего компонента.
1. Общий вид. Поставлен вертикально на ножки, собран и покрашен из баллончика краской OMAX 21-го номера. Вместо стекла из листа алюминия от осциллографа панель вырезал. Сам “сварочный агрегат” сделал из куска от радиатора холодильника. Ручка – от сгоревшего паяльника. + 2 ножки от приборов по краям для фиксации. В качестве сопла посадил на суперклей какую-то хитрую гайку с резьбой и отверстием, вставив трубку. Диаметр трубки около 1.5 мм.
2. Вид корпуса с поворотом.

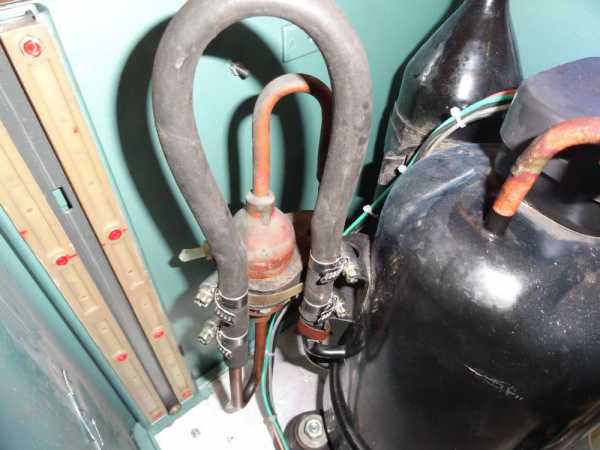

3. Выход сжатого воздуха. Шланги для подводки воздуха – простая водопроводная подводка разрезанная ножницами по металлу. На фотке – короткий хвост с выточенным переходником-втулкой из нержавейки и посаженный в термоусадку в несколько слоёв чтобы оплётка металлическая руки не колола. Шланг взял от аквариума который 6-4. Шланг на переходник просто на стяжки нейлоновые посадил. Перед посадкой сбрызнул спреем силиконовым и разогрел трубку тепловоздушкой.

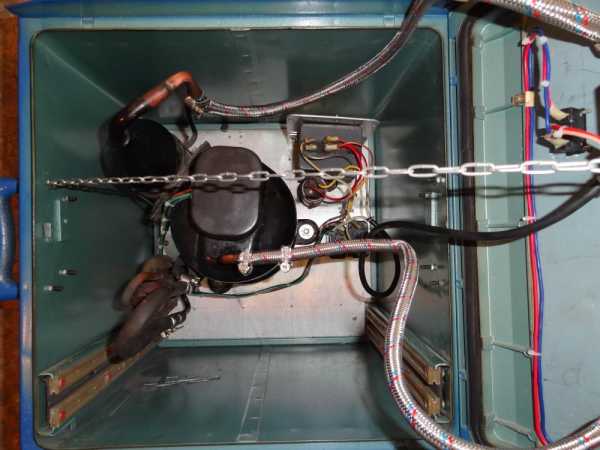

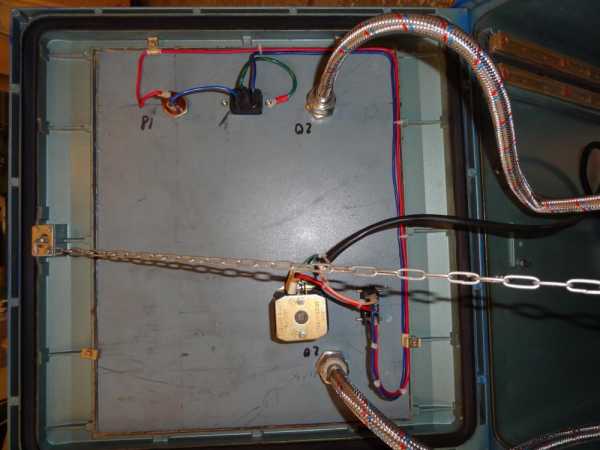

4. В открытом состоянии. Видно саму крышку управления и сам компрессор (о них ниже). Цепь нужна для того, чтобы в крышка не открывалась на 180 градусов – не сдиралась краска и не выламывалась ось.
5. Верхняя крышка (управление). Вход питания (с блока питания снял), далее предохранитель на 10А, потом на предохранитель-индикатор-автомат на 15А (для индикации, чтоб включенным не оставлял) и в завершении на родной компрессорный пакетник на 15А. Проводка сделана одножильным проводом для жесткости. После пакетника пошел гибкий провод на компрессор. 2 шланга – это вход и выход воздуха. В крышке крепятся на выточенные мною резьбовые втулки из латуни, закрепленные каждая на 2 контргайки на 1/2″. Герметизировал на лентафум.
6 Собственно сам компрессор и пусковая аппаратура. На дне корпуса лист дюрали на заклёпках для придания жесткости конструкции. Из электроники – 2 конденсатора (пусковой и рабочий) и пусковое реле.
7. Закороченный масляный контур. Работаю не долго, перегреться не успевает. +тепловое реле есть если вдруг что на самом компрессоре
По характеристикам – максимальная мощность около 1 кВт, создаваемое давление – до 20 атм. Плюс может работать и как вакуумный агрегат. Теперь старые платы, радиаторы и пр. стало продувать от пыли одна радость. Может горелку потом попробую сделать Компрессоров с электроникой есть ещё штуки 2, можно ещё 2 агрегата собрать. Если тема покажется интересной – могу и видео снять в работе. Если есть какие-то вопросы – с радостью отвечу.
Электрическая схема (с паспорта, выкинул контур двигателя вентиляторов).
мало использовался, хорошее состояние.
Кондиционер обеспечивает:
* охлаждение воздуха в помещении; автоматическое поддержание заданной температуры;
* очистку воздуха от пыли; вентиляцию;
* уменьшение влажности воздуха;
* изменение скорости движения и направления воздушЬого потока;
* воздухообмен с наружной средой.
Кондиционер БК – 1500 , общий вид
Рис. 1 Кондиционер БК – 1500 , общий вид.
1 – поворотная решетка; 2 – пульт управления; 3 – кожух; 4 – передняя панель с фильтром для очистки воздуха; 5 – панель с жалюзи; 6 – винт крепления передней панели
Все узлы кондиционера смонтированы на металлическом основании. Металлической перегородкой кондиционер разделяется на два герметически изолированных отсека: наружный и внутренний. Внутренний отсек кондиционера, установленного в оконном проеме, находится внутри помещения, а наружный располагается вне его.
Основными рабочими узлами кондиционера являются: холодильный агрегат; вентиляторы (осевой и центробежный) с общим электродвигателем; пульт управления с пускозащитным устройством.
Компрессор, конденсатор, осушитель и расширитель расположены в наружном отсеке, а испаритель – во внутреннем.
Система холодильного агрегата заполнена смазочным маслом и хладагентом хладоном-22.
По сравнению с ранее выпускаемыми кондиционерами в кондиционере БК – 1500 имеются следующие преимущества. Компрессор кондиционера ротационного типа более легкий и с меньшим шумом, чем ранее применяемый поршневой компрессор.
Расход электроэнергии снижен. Электродвигатель вентиляторов имеет две частоты вращения, что делает возможным регулирование объема вентилируемого воздуха в единицу времени и скорости движения воздушного потока, а также уменьшение шума.
Пластмассовый кожух по сравнению с металлическим имеет меньшую массу, обеспечивает уменьшение теплоотдачи и поглощает шум работающего агрегата.
Основные технические характеристики кондиционера БК – 1500
Кондиционер
Тип Бытовой оконный автономный с автоматической регулировкой температуры
Холодопроизводительность, ккал/ч 1500
Потребляемая мощность, Вт, не более 1000
Номинальное напряжение, В 220
Уровень шума, дБА, не более 58
Рабочий ток, А, не более 5
Габаритные размеры, мм 400х600х585
Масса, кг 51
Компрессор
Тип Ротационный с конденсаторным двигателем
Холодопроизводительность, ккал/ч 1750
Потребляемая мощность, Вт, не более 854
Рабочий ток, А, не более 4,4
Коэффициент мощности 0,875
Частота вращения двигателя, об/мин 2910
Двигатель вентиляторов
Тип Двухскоростной, однофазный с короткозамкнутым ротором, конденсаторный
Номинальное напряжение, В 220
Потребляемая мощность, Вт 40/18
Частота вращения, об/мин:
максимальная 810
минимальная 625
transport63online.ru
