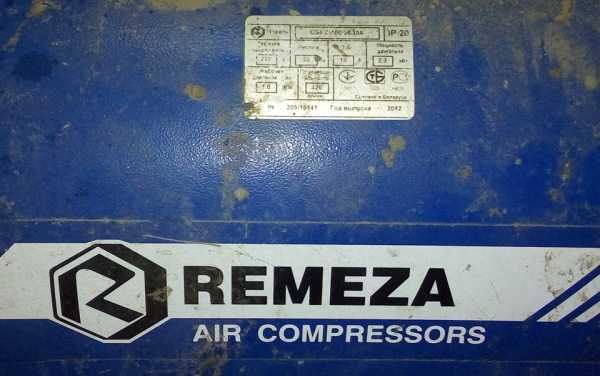

Есть неплохой компрессор производства Белоруссии но, привод этого компрессора выполнен на электродвигателе 2,2 кВт напряжением 220 В made in CHINA.

Полный размер


В один прекрасный день движок сгорел. Отвезли на перемотку. И вот там то выяснили что сгорел он из за того что пусковой механизм тупо клина поймал и из за этого пусковой конденсатор не отключился и поджарил обмотки. Отдали значит за ремонт 2,0 рубля, на что ещё услышали утешающее что механизм пуска движка ненадёжен и может накрыться в любой момент. Спустя месяц этот момент настал! Компрессор мычит но не крутится.
И тут пришла шальная мысль установить таймер на пуск двигателя, недолгие поиски увенчались успехом.
Теперь за подключение пускового конденсатора будет отвечать магнитный пускатель номиналом 25А с катушкой на напряжение 220В.
А, вот управлять контактором будет реле времени ВЛ-56.
Алгоритм работы получился следующим:
После включения пневмо реле подаётся напряжение на двигатель и реле времени с нормально замкнутым контактом, через этот контакт запитан пускатель который также включается в момент подачи напряжения.
Но уже через одну секунду реле времени размыкает контакт управления пускателем и пускатель отключается, в свою очередь отключая пусковой конденсатор.
Видосик в самом низу показывает как это работает.

Полный размер

Для пробного пуска было собрано так.


Полный размер

И даже так получилось собрать и установить.


После десятка пробных пусков случилась оказия! Компрессор отказался пускаться!
Причиной тому была моя невнимательность, на реле времени чёрным по белому написано что нужен добавочный резистор 3,6 кОм и мощностью 10 Вт.
Разобрав реле увидел что два резистора по питанию тупа отпаялись из реле. Припаяв их на место и всё-же добавив дополнительный резистор, всё стало опять работать.
На сегодня уже две тачки окрашены на такой рабочей схеме.

Полный размер

Вот эти два подкапчённых резистора и вывалились из схемы реле


Полный размер

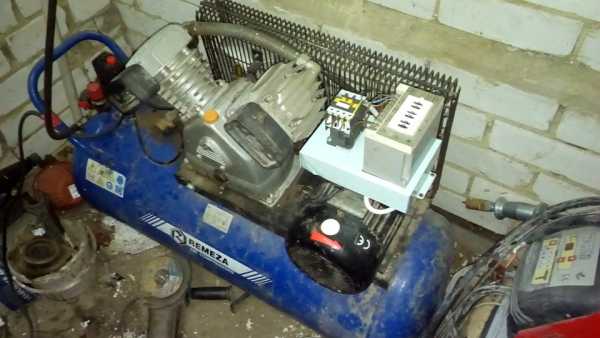

Вот полностью собранная сборка, Реле, Пускатель и Резистор 3,6кОм Пришлось повесить на стенку, вдруг от вибрации ещё чего отвалится.


Полный размер

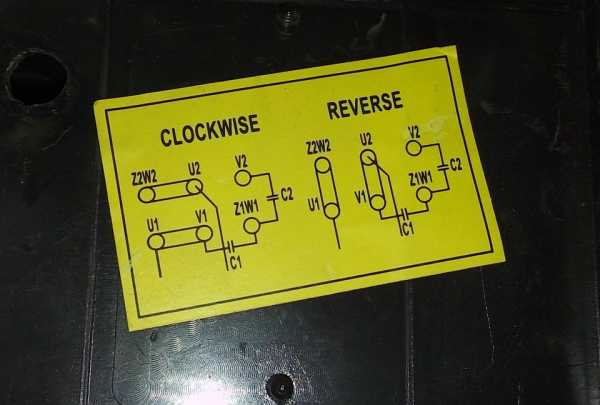

Просто схемка подключения двигателя


Полный размер

Вид сверху на барно двигателя. Слева пусковой конденсатор, справа рабочий!

Видео снято в первые минуты работы компрессора.

Для сборки такой схемы подойдёт практически любое реле времени в котором будут НЗ и НО контакты а, также секундный таймер.
Возможна сборка схемы на конденсаторе, с применением доп реле с высокоомной обмоткой, но это уже совсем другая история…

www.drive2.ru

Ремонт компрессора Fubag. | Ремонт торговой электронной техники

© 2008-2018 – ZIPSTORE.RU Запчасти и компоненты для торгового оборудования

Наш адрес: г. Москва, ул. Полярная, д. 31, стр. 1. Телефон: +7 495 649 16 77 (Skype, ICQ). Режим работы: понедельник – пятница с 9:00 до 18:00; суббота и воскресенье – выходной. Доставка по России, Белоруссии, Украине, Казахстану: Москва, Подольск, Сергиев Посад, Истра, Рязань, Курск, Липецк, Тула, Иваново, Воронеж, Ярославль, Тверь, Смоленск, Калуга, Белгород, Орел, Тамбов, Кострома, Брянск, Красноярск, Норильск, Кемерово, Новокузнецк, Новосибирск, Омск, Барнаул, Иркутск, Братск, Бийск, Улан-Удэ, Томск, Абакан, Чита, Горно-Алтайск, Кызыл, Санкт-Петербург, СПб, Выборг, Вологда, Череповец, Мурманск, Сыктывкар, Ухта, Архангельск, Северодвинск, Великий Новгород, Петрозаводск, Гомель, Гродно, Витебск, Могилев, Брест, Минск, Алма-Ата, Астана, Ереван, Киев, Днепропетровск, Львов, Ташкент, Могилев, Псков, Калининград, Нарьян-Мар, Уфа, Стерлитамак, Самара, Тольятти, Сызрань, Нижний Новгород, Арзамас, Саратов, Энгельс, Пермь, Ижевск, Казань, Набережные Челны, Бугульма, Пенза, Оренбург, Орск, Чебоксары, Новочебоксарск, Ульяновск, Киров, Йошкар-Ола, Саранск, Екатеринбург, Верхняя Пышма, Серов, Челябинск, Магнитогорск, Снежинск, Тюмень, Курган, Нижневартовск, Сургут, Надым, Ростов-на-Дону, Волгодонск, Таганрог, Волгоград, Волжский, Краснодар, Армавир, Астрахань, Майкоп, Владивосток, Уссурийск, Хабаровск, Комсомольск-на-Амуре, Советская Гавань, Южно-Сахалинск, Благовещенск, Петропавловск-Камчатский, Мирный, Ставрополь, Минеральные Воды, Махачкала, Нальчик, Алушта, Армянск, Джанкой, Евпатория, Керчь, Севастополь, Симферополь, Судак, Крым, Феодосия, Ялта. Сайт отвечает на вопросы: Как отремонтировать, настроить, установить оборудование? Где скачать документацию (инструкцию, мануал)? Где посмотреть партномер? Где купить запчасти (запасные части, зип), комплектующие, аксессуары и термоэтикетка, чековая лента для весов, термопринтеров штрих-кода, чековых принтеров? Обслуживание весов, кассовых аппаратов, термопринтеров, терминалов сбора данных, сканеров штрих-кода: каким образом возможно своими силами? Вас интересует наличие, цена, купить запчасти за наличный и безналичный расчет? – сделайте запрос нашим менеджерам. Официальный сайт компании Zipstore.ru.

zipstore.ru

Компрессор или холодная война с китаем, часть вторая заключительная. — DRIVE2

Как я уже отчитывался ранее, эта хень с родиной брэнда россией и страной производство китай — отказалась работать в тяжелых условиях моего гаража, а я отказался это терпеть.

Послушав умных людей, таких как Fox-MSK, подумав, заказал в “чипидейле” тротиловые шашки конденсаторы пусковые и рабочие, отечественные.

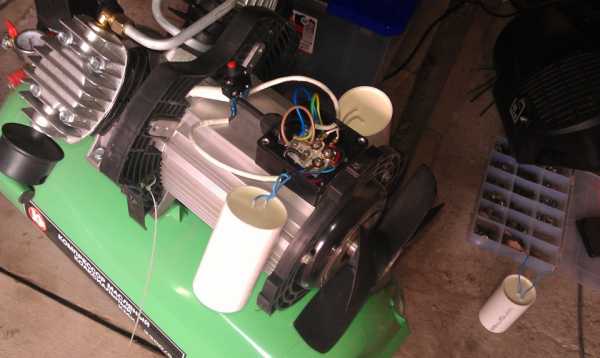

Примерка конденсаторов на компрессор

После установке и ходового и пускового компрессор завелся и даже накачал свои положенные 8 атм. Однако, конденсаторы что я нашел малость не дотягивали по емкости. Ходовой — 70мкФ, пусковой 100. При мощности мотора в 2,3 кВт — надо как минимум в твое больше… Но тем не менее работает. Правда этот факт заставил меня прилепить их параллельно с китайскими и о чудо — компрессор перестал работать… Походу их таки просто сразу пробило. Посему открутил и выкинул.

китайские говноконденсаторы на выброс

Так как на отечественных не было крепежного болта — пока притянул просто на страйпы. Погонял немного — вибрацию вроде держит, не отваливаются и не ползают.

конденсаторы на страйпах

Собрал компрессор, всё работает и радует)
