подбор компрессора на холодильник

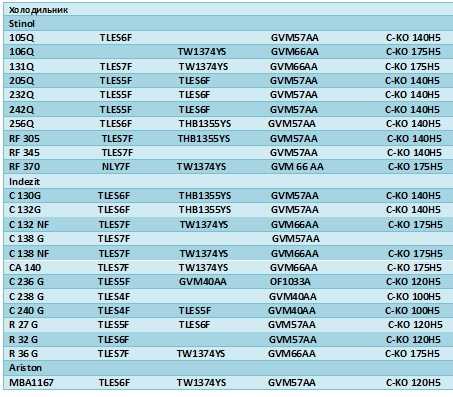

Компрессоры на холодильники Индезит, Стинол


СК  TLX  Danfoss  ACC  Sekop





Возможные неисправности холодильников и способы их устранения
Электродвигатель гудит, но не запускается, защитное реле систематически отключается – заклинивание компрессора – устранить заклинивание мотор – компрессора путем кратковременной подачи завышенного напряжения. Если компрессор не запускается, заменить компрессор
1  2  3  4  5  6  7  8  9  10

www.xn—63-mdduaoecugb2g2e.xn--p1ai

Замена компрессора холодильника Стинол: цена в Москве

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров.

  1. Сравните цены и выберите лучшие условия
  2. Отклики только от заинтересованных специалистов
  3. Не теряете время на общение с посредниками

Или позвоните по телефону и мы подберем для вас мастера самостоятельно

Звоните ежедневно с 9:00 до 22:00 (без выходных)

8 (499) 649 33 66 (Москва)

8 (812) 389 53 60 (Санкт-Петербург)

Сбои в работе компрессора холодильника требуют профессионального подхода к их устранению. Найти специалистов, которые заменят эту важную деталь, можно на сайте Юду в кратчайшие сроки.

Замена мотора в холодильнике Стинол осуществляется мастерами быстро и по доступной цене. Исполнители гарантируют индивидуальный подход к каждому клиенту и качественное устранение любых поломок вашей техники. Специалисты работают в любое время без перерывов и выходных, поэтому вы можете заказать их услуги сразу же после поломки. Мастер оперативно приедет к вам домой по указанному адресу и проведет ремонтные работы.

Сколько стоит заменить компрессор?

Стоимость замены компрессора устанавливается исполнителем отдельно для каждого случая. Размер оплаты оговаривается до начала проведения работ, после чего происходит диагностика оборудования и только после этого замена мотора в холодильнике Стинол. На тариф могут повлиять следующие факторы:

  • срочность выполнения работы
  • квалификация специалиста
  • стоимость компрессора
  • необходимость перевозить холодильник в специализированный центр

Оплата за услуги рассчитывается и с учетом сложности поломки, таки образом конечная стоимость замены компрессора у 2 холодильников может различаться.

Сроки выполнения ремонтных работ

Замена компрессора холодильника Stinol может осуществляться у вас на дому. В сложных случаях мастер предложит транспортировать холодильник в специальный сервис, где на новейшем оборудовании и произведется замена.

Требуется ли заме

youdo.com

стинол, STINOL-RFC NF 340a, STINOL, RFC, NF, 340, a, электросхема, проводка, электрическая схема, принципиальная схема, схема, автоматика, холодильник, морозилка, ремонт, Тольятти, мастер, центр, мастерская, холодильник

  • Home
  • электрическая схема STINOL RFC NF 340a

электрическая схема STINOL RFC NF 340a

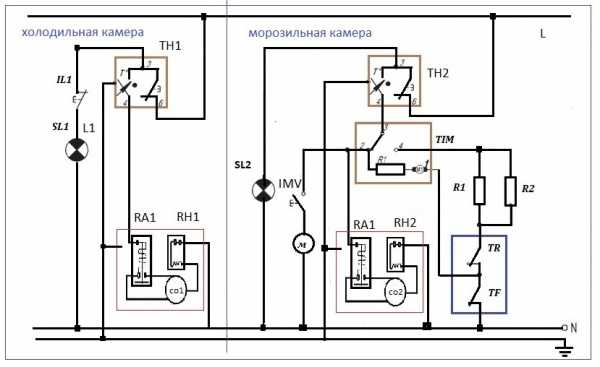

Стинол RFC NF 340A



L – фаза: N — нейтраль: ТН1 —терморегулятор холодильного отделения: Тh3 – терморегулятор морозильного отделения, Rh2 —тепловое репе компрессора холодильного отделения; RА1 —пусковое реле компрессора холодильного отделения: SL1 —сигнальная лампа сети; 1L1 —выключатель пампы; L1 — пампа холодильного отделения;  ТR — тепловое репе электронагревателя испарителя; 1MV — выключатель вентилятора; MV — электродвигатель вентилятора; R1 — электронагреватель поддона испарителя: R2 — электронагреватель испарителя; TF — плавкий предохранитель; С01 — компрессор;  М — электродвигатель таймера; ТIМ—таймер

Терморегуляторы  предназначен для управления компрессорами,  а индикаторные зеленые светосигнальные лампочки указывают на подключение к электросети каждой из камер.
Оттаивание в холодильной камере происходит автоматически: во время нерабочей части цикла работы компрессора холодильной камеры вода по дренажной системе выводится наружу и испаряется.
Оттайка морозильной камеры производится автоматически  двумя тэнами разморозки. При замыкании цепи терморегулятора ТН2 напряжение подается на контакты 2-3 таймера ТIМ, через них — на  компрессора С02, электродвигателя вентилятора MV, электродвигателя таймера М. Компрессор морозильной камеры обеспечивает циркуляцию хладагента в системе холодильного агрегата и снижение температуры испарителя морозильной камеры.

Таймер ТIМ через определенный отрезок времени работы компрессора отключает электродвигатели компрессора, вентилятора,  и включает электронагревагельные сопротивления R2 (оттаивания испарителя) и R1 (нагревателя поддона испарителя). Если контакты терморегулятора ТН2 замкнуты, идет процесс оттаивания слоя инея с испарителя морозильной камеры. При достижении испарителем температуры 10°С реле ТR отключает электронагревательные сопротивления R1, R2 и обеспечивает по электрической цепи  работу электродвигателя таймера. Контакты таймера переключаются, при этом отключаются нагревательные сопротивления R1 и R2 и включаются цепи электродвигателей компрессора, вентилятора. Контакты реле  и ТR при этом разомкнуты. Начинается охлаждение испарителя морозильной камеры, включается электродвигатель вентилятора. При открывании двери морозильной камеры выключатель 1MV отключает вентилятор. Если по какой-либо причине температура испарителя морозильной камеры достигает 70°С, то расплавляется термопредохранитель ТF, расположенный в одном корпусе с тепловым реле электронагревателя испарителя ТR, и вся электросхема , обеспечивающая работу холодильного агрегата морозильной камеры отключается .




Терморегулятор (холодильное отделение К59, морозильное отделение К57)

контакт “ 3 ”- контакт “ 4 ”:

при t > t замыкания ……………………………………..  менее 0.1 Ом

при t < t размыкания……………………………………   более 8 МОм

контакт “ 3 ”- контакт “ 6 ”:

ручка в положении “0……………………………………более 8 МОм

ручка в положении “1-5”……………………………….менее  0.1 Ом

контакт “ 3 , 4, 6 ”- контакт заземления ……….. более 8 МОм

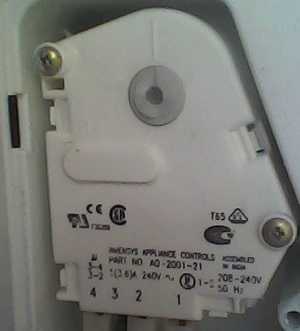

Таймер


контакт “ 1 ”- контакт “ 2 ”……………..……………….. 28-30 КОм

контакт “ 1 ”- контакт “ 4 ”…………..………………….. более 8 МОм

режим “охлаждение”:

контакт “ 2 ”- контакт “ 3 ”……………………………… менее 0,1 ОМ

контакт “ 3 ”- контакт “ 4 ”……………………………..более 8 МОм

 контакт “ 2 ”- контакт “ 4 ”…………………………….. более 8 МОм

режим “оттайка”:

контакт “ 2 ”- контакт “ 3 ”……………………………… более 8 МОм

контакт “ 3 ”- контакт “ 4 ”…………………………….. менее 0,1 ОМ

контакт “ 2 ”- контакт “ 4 ……………………………… более 8 Мом

 тен испарителя ………………………………… 300 Ом

тен каплепадения ………………………………..600 Ом



тепловое реле ТР

провод синий – провод коричневый:

при t > плюс 10 °С ………………………………………. > 8 МОм

при t < минус 10 °С …………………………………….. < 0,1 Ом

провод желтый – провод коричневый………. < 0,1 Ом

 Электродвигатель вентилятора

Провод синий – провод коричневый………… 1,6 – 2,4 КОм

 Выключатель кнопочный универсальный

контакты « N С»

при свободном штоке……………………………….. < 0,1 Ом

при нажатом штоке (ход >2 мм) …………….. > 8 МОм

контакты “ N А”

при свободном штоке……………………………… > 8 МОм

при нажатом штоке (ход >2,5 мм) …………. < 0,1 Ом

 Выключатель кнопочный лампы освещения

контакты “ N С”

при свободном штоке …………………………….< 0,1 Ом

при нажатом штоке (ход >2 мм)……………. > 8 МОм

дефекты

1  2  3  4  5  6  7  8  9  10

www.xn—63-mdduaoecugb2g2e.xn--p1ai

Двухкомпрессорный холодильный агрегат холодильников Стинол

Лишь несколько моделей холодильников Стинол могут похвастаться холодильным агрегатом, сконструированным по двухкомпрессорной схеме.
Серьезно усложняя схему агрегата, конструкторы преследовали (и достигли) сразу две цели. С одной стороны, двухкомпрессорные холодильники имеют целый ряд технических преимуществ перед своими однокомпрессорными собратьями (можно отключить любую из камер, оставив другую работать; есть возможность раздельной регулировки температурных режимов камер; имеется режим ускоренной заморозки в морозильном отделении и т.д.). С другой стороны, указанные модели холодильников Стинол были первыми отечественными двухкомпрессорными аппаратами, а это дорогого стоит. Сей факт, если и не приравнивал Стинол к ведущим мировым производителям бытовых холодильников, то по крайней мере, сильно выделял брэнд на фоне остальных отечественных производителей.

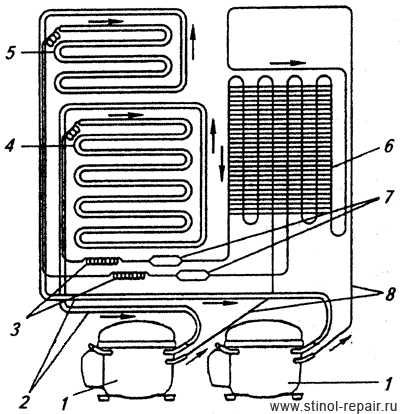

Как уже было сказано выше, по сравнению с однокомпрессорной схемой, двухкомпрессорная несколько сложнее (см. рисунок). В агрегате используется двухконтурный конденсатор, отдельные испарители для каждого контура и раздельные системы автоматического управления.
Морозильная камера холодильника Стинол-102 оборудована системой No Frost, соответственно, в качестве испарителя низкотемпературного отделения в этом аппарате используется компактный оребренный модуль. В холодильнике Стинол-103 не предусмотрена автоматическая разморозка морозильной камеры, поэтому там применяется обычный испаритель в виде трубок, встроенных в полки для хранения замороженных продуктов.
Холодильные отделения обеих моделей оборудованы испарителями плачущего типа.

1 – компрессор
2 – всасывающая трубка
3 – капиллярная трубка
4 – испаритель холодильной камеры
5 – испаритель морозильной камеры
6 – конденсатор
7 – фильтр-осушитель
8 – нагнетательная трубка
