Диагностика, — это просто :: Ремонтируем Fujitsu(Фуджитсу), General-Fujitsu.

Ремонт Fujitsu(Фуджитсу)

Коды неисправностей сплит-систем Fujitsu, General-Fujitsu

Отремонтировать кондиционер Fujitsu или General-Fujitsu, что в сущности одно и то-же, не то что просто, но очень просто.

В этом Вы можете убедиться самостоятельно, все функции кондиционера которые не правильно работают отображаются на дисплее, индикаторы свето-диодов моргают в определённом порядке следования.

Удачного Вам поиска неисправностей.

Какие и когда кнопки жать? Ремонт сплит систем.

Fujitsu. Кондиционер коды неисправности, контроль ошибок системы или System Controller Error.
Когда EE: EE отображается на пульте дистанционного управления нажмите “энергосбережение” и
“кнопка изменения режима” одновременно кнопки удерживайте более 3 секунд.
Коды ошибок будут показаны на дисплее.

(1) остановить работы кондиционера.
(2) Нажмите кнопку Мастер управления и Ремонтируем Fujitsu(Фуджитсу) – кнопка управления вентилятором одновременно в течение 2 секунд или больше, чтобы начать тестовый запуск
(3) Нажмите кнопку Пуск / Стоп, чтобы остановить тестовый запуск

Само-диагностика.

Нажмите кнопки установки температуры в течение 5 секунд или больше, чтобы начать самодиагностику.



При E индикация ошибки:

Е. Е. отображается, выполните следующие пункты для выполнения самодиагностики.

E: EE указывает на ошибку.

1. Дисплей пульта дистанционного управления
1) Остановите работу кондиционера.
2) Нажмите кнопки установки температуры в течение 5 секунд или больше, чтобы начать само-диагностику кондиционера Fujitsu .
Обратитесь к следующей таблице для описания каждого кода ошибки   Fujitsu .
(3) Нажмите кнопки установки температуры в течение 5 секунд или больше, чтобы остановить самодиагностики.

Код ошибки = 00

Fujitsu ASY, ASH, ASHB и ASYB неисправности кондиционеров, коды ошибок.

Ошибка содержимое = Ошибка связи (внутренний блок с пультом дистанционного управления)

Код ошибки = 01
Неисправность = Ошибка связи (внутренний блок с наружным блоком)

Код ошибки = 02
Неисправность = датчик температуры Fujitsu в помещении разомкнут, обрыв

Код ошибки = 03
Неисправность = Датчик температуры внутреннего блока, — короткое замыкание

Код ошибки = 04
Неисправность = Разомкнут датчик температуры внутреннего блока кондиционера Fujitsu.

Код ошибки = 05
Неисправность = Датчик температуры внутреннего блока неисправен. Сопротивление датчика 10 Ом.
Код ошибки = 06
Неисправность Fujitsu = наружный теплообменник датчик температуры разомкнут

Код ошибки = 07
Неисправность = наружный теплообменник короткое замыкание датчика температуры

Код ошибки = 08
Неисправность = мощность для подключения к источнику ошибки

Код ошибки = 09
Неисправность = Поплавковый выключатель работает

Код ошибки = 0A
Неисправность = Датчик температуры наружного блока открыт или разомкнут

Код ошибки = 0b

Неисправность = Датчик температуры наружного блока сплит системы, — короткое замыкание

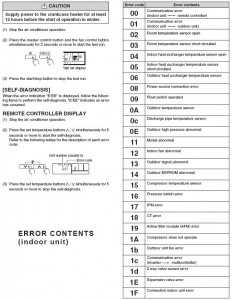

Сборная картинка сервис мануала. Оригинал.

Код ошибки = 0c
Неисправность = Трубка датчика температуры Fujitsu открытым

Код ошибки = 0d
Неисправность = Трубка датчика температуры короткое замыкание

Код ошибки = 0E
Неисправность = Открытый высокого давления ненормальное

Код ошибки = 0F
Неисправность = Трубка температуры ненормальный

Код ошибки = 11
Неисправность = Модель ненормальным

Код ошибки = 12
Неисправность = вентилятор внутреннего блока ненормальным

Код ошибки = 13
Неисправность = нет сигнала от Fujitsu, не нормально

Код ошибки = 14
Неисправность = нет сигнала с комнатного датчика
2. Наружнего блока  светодиодов   Fujitsu .
Когда температура наружного воздуха падает, не хватает давление в системе. Добавь фреон.
ошибка: тепло и охлаждение (ОБРАТНЫЙ ЦИКЛ) неправильное подключение Fujitsu .

Светодиодные лампы Fujitsu работают следующим образом в соответствии с ошибкой содержание.

Настенные сплит системы Fujitsu, General-Fujitsu ASY, ASH, ASHB и ASYB неисправности кондиционеров.

Включает Модели AWHZ, AWYZ Nokria

Красная лампочка = Off
Зелёный индикатор таймера = 2 вспышки
Неправильная коммутация межблочной сети

Красная лампочка = Off
Зелёный индикатор таймера = 3 вспышки
Подключение вентилятора наружнего блока, спутаны провода. Путаем педали, пионеры.

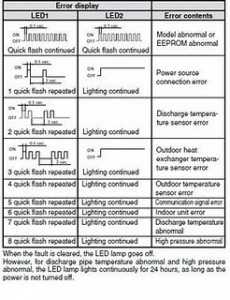

Просто картинка с диаграммами. Я не разобрался что там. Чепуха какая то.

Красная лампочка = Off
Зелёный индикатор таймера = 4 вспышки
Не подключен провод термо-датчика

Красная лампочка = Off
Зелёный индикатор таймера = 5 Вспышек
Проверь напряжение.

Красная лампочка = Off
Зелёный индикатор таймера = 8 Мигает
не работает пульт дистанционного управления

Красная лампочка = 2 Мигает
Зелёный индикатор таймера = 2 вспышки

Замкнут датчик температуры

Красная лампочка   Fujitsu  = 2 Мигает
Зелёный индикатор таймера = 3 вспышки
Замкнут датчик влажности

Красная лампочка = 3 Мигает
Зелёный индикатор таймера = 2 вспышки OD
Сопротивление датчика не соответствует

Красная лампочка = 3 Мигает
Зелёный индикатор таймера = 3 вспышки OD
Труба датчика влаги Fujitsu , замыкание.

Красная лампочка = 3 Мигает
Зелёный индикатор таймера = 4 вспышки OD
Сбой датчика температуры, возможно датчик Fujitsu грязный или влажный, мокрый

Красная лампочка = 3 Мигает
Зелёный индикатор таймера = 8 Мигает
Компрессор, — сработал датчик температуры, перегрев. Смотрите напряжение в сети и залом меж.блочной трассы.

Красная лампочка = 4 Мигает
Зелёный индикатор таймера = 2 вспышки
Принудительное Автоматическое переключение Fujitsu. Короткое замыкание эл. провода.

Код ошибок fujitsu, весь модельный ряд. Различия по моделям General-Fujitsu.

Красная лампочка = 4 Мигает
Зелёный индикатор таймера = 3 вспышки
Главное реле неисправно

Красная лампочка = 4 Мигает
Зелёный индикатор таймера = 4 вспышки
Сбой питания, вынуть батарейки из пульта, обесточить кондиционер. подождать 5 минут. Далее всунуть батарейки, включить питание. Кондиционер должен заработать.

Красная лампочка = 4 Мигает
Зелёный индикатор таймера = 7 Вспышки
Сработала защита  Fujitsu от перегрузки. Проверьте напряжение в сети

Красная лампочка = 4 Мигает
Зелёный индикатор таймера = 8 Мигает
Обрыв провода, неисправность розетки.

Красная лампочка = 5 Вспышек
Зелёный индикатор таймера = 2 вспышки
Не хватает Fujitsu напряжения, падение напряжения. Звоните Чубайсу. Тел. легко найти в интернете.

Красная лампочка = 5 Вспышек
Зелёный индикатор таймера = 3 вспышки
Напряжение сети пониженное

Красная лампочка = 5 Вспышек
Зелёный индикатор таймера = 5 Вспышек
Компрессор не включается, сработала защита .

Красная лампочка   Fujitsu  = 5 Вспышек
Зелёный индикатор таймера = 6 Вспышек
Разрыв цепи вентилятора нар. блока.

Красная лампочка = 6 Вспышек
Зелёный индикатор таймера = 2 вспышки
замыкание обмотки вентилятора

Красная лампочка = 6 Вспышек
Зелёный индикатор таймера = 3 вспышки
Скорость вращения вентилятора внутреннего блока, ошибка. Очистите от грязи вентилятор, смажте подшипник, замените подшипник двигателя, поменяйте двигатель вентилятора, выбросте на внутренний блок, со злости перед этим хорошо постучите молотком, помогает. Успокаивает нервы и снимает стресс. Можно попинать немного.

Красная лампочка = 7 Вспышек
Зелёный индикатор таймера Fujitsu = 2 вспышки
Высокая температура нагнетания, перегрев. Не хватает газа- фреона. Добавь.

Красный свет = 7 Вспышек
Зелёный индикатор таймера = 3 вспышки
Высокое давление. Много газа, очень жарко, — убавь, выставь давление по токовым клещам или смотри залом медной трассы.

Красный свет = 7 Вспышек
Зелёный индикатор таймера = 5 Вспышки
Датчик давления сбой, не работает.

Красный свет = 8 Мигает
Зелёный индикатор таймера = 2 вспышки
Забиты фильтры Fujitsu . Почисть меня. Ну откройте наконец-то панель внутреннего блока. Засрались… господа.

Красный свет = 8 Мигает
Зелёный индикатор таймера = 3 вспышки
Ошибка активного фильтра повторная через время, см. забиты фильтра.

Red Light Операция = 8 Мигает
Зелёный индикатор таймера = 4 вспышки
Мозги Fujitsu не работают. Нужна прошивка процессора. Дешевле поменять плату сразу.

Красный свет = Операция Мигающий
Зеленый свет = Таймер Мигающий
Реверсивный клапан Fujitsu . Постучи, погреми, выбрось, замени.

Принципиальная схема работы чипа

Fujitsu схема

Возможно, что у кого-то и остались некоторые знания и навыки работы с принципиальными схемами, то этот рисунок для Вас, кому надо, тот поймёт.
