Какое давление фреона должно быть в автокондиционере – температура кипения хладагента и заправка по перегреву

как проверить этот параметр кондиционера

Давление в автомобильном кондиционере считается одним из основных параметров работы системы. При слишком низком давлении система не сможет нормально работать и эффективно охлаждать салон — проблема может заключаться в выходе из строя одного из устройств или утечке хладагента. Какое давление в системе кондиционирования автомобиля должно быть, и как своими руками его измерить — об этом читайте ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Принцип работы кондиционера

Сразу же нужно сказать, что абсолютно любой кондиционер в транспортном средстве, не зависимо от самого автомобиля, работает по одному принципу. Рабочая жидкость — хладагент — циркулирует по шлангам и магистралям системы, а при прохождении через компрессорное устройство жидкость сжимается. После этого она поступает по шлангам, отдавая им тепло. При снижении величины давления в системе фреон остывает, а холодный воздух в этот момент поступает в салон авто.

Контроль рабочего давления осуществляет датчик низкого давления, располагающийся на одной из магистралей. С помощью этого устройства есть возможность точного определения объема жидкости, необходимой для оптимальной работы компрессорного устройства. Если нужно, датчик может включить или отключить узел во время работы.

Вкратце о принципе работы системы:

1. Когда водитель жмет на кнопку активации, в первую очередь включается электромагнитная муфта. При этом прижимной диск намагничивается к шкиву, издав соответствующий звук — щелчок.
2. Посредством ременной передачи шкив начинает вращаться, это способствует запуску компрессорного устройства. Компрессор предназначен для сжатия хладагента, что способствует подаче жидкости по трубопроводам на радиатор. Здесь жидкость охлаждается, этому способствует также работа вентилятора. Если в это время машина едет, то конденсор также обдувается воздушным потоком.
3. После того, как хладагент будет охлажден, происходит его конденсирование, в результате фреон выходит из конденсора в жидком состоянии. Теперь расходный материал поступает в ресивер осушитель, проходя через который, он очищается от загрязнений и различных продуктов износа. Обычно рядом с осушителем или прямо на нем располагается смотровое отверстие, через которое можно определить примерный объем жидкости в системе. Но в зависимости от конструктивных особенностей транспортного средства этого отверстия может и не быть.
4. Когда фреон очистится, он будет передаваться дальше в сторону салона машины, где выполняет свою основную функцию. В этом время жидкость циркулирует через ТРВ — клапан, который обычно расположен на трубопроводе, в результате фреон поступает в испаритель. Фактически данный клапан представляет собой дроссель.
5. Из испарителя начинает выходить насыщенный пар, его температура соответствует температуре кипения. Затем клапан ТРВ закрывается. Хладагент начинает преобразовываться в состояние газа, в результате чего он охлаждается. Испарительный узел представляет собой тот же радиаторы, только с меньшими габаритами. В итоге газ охлаждает испарительный узел, а благодаря вентилятору образовавшийся холод подается в салон машины. На этом круг замыкается и повторяется вновь (видео снял Михаил Борщенко).

Диагностика уровня давления своими руками

Каким должно быть давление в автомобильном кондере и как проверить этот параметр? Процедура диагностики подразумевает использование манометрической станции со всеми необходимыми патрубками и шлангами. Для подключения к системе кондиционирования также потребуется дополнительно приобрести переходники, которые могут относиться к одному из двух типов — под продавку или под прошивку. Первый вариант, судя по отзывам специалистов, является более актуальным, так как такие переходники характеризуются более высокой надежностью и качеством.

Прежде чем купить нужный переходник, важно точно понять, какая жидкость используется в системе. Например, в автомобилях, которые выпущены до 1992 года, в большинстве случаев применяется фреон R-12. Если речь идет об автомобилях, выпущенных в период с 1992 по 1994 годы, то в таких авто могут использоваться жидкости стандарта R-12 либо R-134. Этот период считается спорным, поскольку тогда производители машин не могли единогласно решить, какой стандарт лучше использовать. В авто, которые были выпущены после 1994 года, используется рабочая жидкость типа R-134 (автор видео — канал Автоматика — автокондиционеры от А до Я).

Чтобы точно узнать, какой фреон используется в вашем автомобиле, рекомендуем ознакомиться с сервисным мануалом или с таблицей, которая обычно находится на обратной стороне капота. После того, как все необходимые для выполнения задачи инструменты и приборы будут готовы, можно начинать диагностику. Открыв капот, вы сможете увидеть магистрали системы кондиционирования, обычно они располагаются слева от силового агрегата. Как правило, это два патрубка — высокого и сниженного давления, для выполнения проверки вам понадобится только последний.

Шланги пониженного давления более крупные в диаметре:

1. Для начала вам надо открутить заглушку на магистрали и вместо нее установить переходник с подключенным шлангом от манометрической станции. Перед установкой произведите очистку места вокруг заглушки, чтобы предотвратить возможное попадание загрязнений в магистрали.
2. Затем на манометрической установке надо будет открутить один кран, при этом второй трогать не нужно. Если вы его случайно откроете, то это приведет к утечке фреона.
3. После этого нужно завести автомобильный двигатель — выполнить диагностику можно только при заведенном агрегате. Наиболее оптимальный вариант — чтобы в автокондиционере величина давления соответствовала значению в 250-290 кПа.

Если полученный в итоге параметр меньше указанного диапазона, то это говорит о необходимости дозаправки агрегата. Если же величина давления более 290 кПа, то заправлять систему больше не нужно, поскольку это может стать причиной неисправности компрессорного устройства. Этот узел не рассчитан на работу в условиях повышенного давления, так что из-за повышенного давления его может просто заклинить (автор видео — vassilij pavliuk).

Дозаправка кондера хладагентом

Если давление в кондиционере меньше, чем нужно, то скорей всего, причина кроется в недостатке фреона. Для этого вам потребуется та же манометрическая установка, только теперь дополнительно нужно купить баллончик с жидкостью. При этом убедитесь в том, что причина нехватки хладагента не связана с утечкой, поскольку если система протекает, то сначала нужно устранить причину. Выбор жидкости для заправки производится с учетом года выпуска транспортного средства и информацией, указанной в сервисной книжке к машине.

Нельзя допустить смешивания фреонов разных марок, поскольку это может привести к поломке агрегата в целом, процедура заправки выглядит так:

1. Сначала следует подключить станцию к магистрали так же, как вы это делали для диагностики давления. Только в этом случае вторую магистраль с установки необходимо накрутить на баллон с купленным фреоном.
2. Затем нужно завести мотор и увеличить его холостые обороты, число которых должно составить примерно 2 тысячи. Для этого понадобится помощь другого человека, как вариант, на педаль газа можно поставить кирпич.
3. Далее, кондиционер следует настроить в режим рециркуляции, а температуру желательно выставить как можно меньше. Сделав это, нужно открутить кран на манометрической станции, а затем подождать несколько минут, пока система будет заправляться. Происходит это до того момента, пока давление в системе не стабилизируется, для этого обязательно следите за стрелкой на датчике. Судя по многочисленным комментариям специалистов, процедура заправки должна осуществляться в гараже или под навесом, чтобы не допустить попадания солнечных лучей на машину. Если авто будет находиться под палящим солнцем, то компрессорный узел может повысить температуру, в конечном итоге стрелка будет колебаться, а определить уровень давления будет сложно.
4. Затем, когда процесс заправки будет окончен, нужно будет закрыть все краны на оборудовании и отключить подсоединенные к нему патрубки. В случае падения давления в кондере после дополнительной заправки следует проверить все патрубки и шланги на предмет возможных утечек.

Многие специалисты скептически относятся к дозаправке системы, потому что точно не знаешь, сколько нужно хладагента. Они считают правильным производить перезаправку нужного веса с добавлением масла и красителя.

Фотогалерея «Заправляем кондер своими руками»

Заключение

Заправка кондиционера — не особо сложная задача, выполнить ее сможет практически каждый. Рекомендуем проводить процедуру проверки величины давления перед зимой, а также весной, как минимум раз в два года необходимо заправлять систему. Если в ней повреждены патрубки, что способствует утечке жидкости, то сначала следует решить причину, только после этого можно приступать к заправке.

Также не забываем про ТО кондиционера: каждые 2-3 года производить замену масла в нем и осушителя с промывкой системы, и тогда кондиционер будет работать долго.

 Загрузка …

Видео «Как отремонтировать поврежденные патрубки системы?»

Наглядное пособие по определению утечки и ремонту патрубков автомобильного кондиционера приведено в ролике ниже (видео опубликовано каналом Тим Сервис).

avtoklema.com

Какое давление в системе кондиционирования автомобиля, как его проверить?

На сегодняшний день система кондиционирования является неотъемлемой частью большинства современных автомобилей. Использование кондера позволяет с комфортом передвигаться водителю и пассажирам в жаркую погоду, но иногда проблемы в работе системы ставят под сомнение комфорт автолюбителя. В этой статье мы расскажем о том, какое давление должно быть в системе кондиционирования автомобиля и как произвести замер этого показателя.

Содержание

[ Раскрыть]

[ Скрыть]

Как работает автомобильный кондиционер?

Любой автомобильный кондиционер, вне зависимости от производителя транспортного средства, функционирует по одному принципу. По патрубкам и магистралям установки проходит хладагент, сжимающийся во время работы одного из основных элементов системы — компрессора. В результате того, что давление в установке достаточно высокое, хладагент или фреон может забирать тепло из окружающей среди и нагревать его. Далее, разогретый газ перемещается по патрубкам, где, собственно, и отдает тепло. В тот момент, давление в кондиционере автомобиля снижается, хладагент начинает остывать, и именно в это время холодный воздушный поток начинает поступать в салон транспортного средства.

Схема работы системы кондиционирования авто

Когда наступает теплое время года, опытные автолюбители всегда производят диагностику установки, чтобы до наступления жары можно было провести все необходимые профилактические действия и ремонт. Следует отметить, что процедура диагностики установки должна осуществляться не реже одного раза в год, а лучше — в начале и в конце сезона. В принципе, такую задачу сегодня можно выполнить на любом специализированном СТО, а если вы обладаете определенными знаниями — то это можно сделать самостоятельно. Если вы решили осуществить этот процесс своими силами, необходимо подготовить некоторый инструментарий и приборы.

Немаловажным элементом установки является датчик низкого давления кондиционера — он предназначен для контроля этого параметра. Это устройство находится на одном из патрубков системы, следует отметить, что это может быть магистраль не только низкого, но и высокого давления. Именно датчик давления в автокондиционере позволяет точно определить, какой объем хладагента потребуется для нормального функционирования компрессора. При необходимости регулятор осуществляется активацию и деактивацию компрессора во время работы установки.

Заправка автокондиционера

Выход из строя данного регулятор чреват довольно серьезными последствиями. То есть сам компрессор может и не включаться. А может активироваться при пониженном давлении либо его отсутствии. Кроме того, из-за поломки регулятора компрессор может вовсе не включаться при избыточном объеме хладагента в магистралях системы.

Следует отметить, что в любом случае, поломка датчика может со временем привести к поломке компрессора — в один прекрасный момент этот компонент может попросту заклинить. Сам регулятор может сломаться в результате механических повреждений или из-за окисления контактов на его выходах. В зависимости от производителя транспортного средства тип регулятора может различаться. По своей конструкции датчики могут иметь разную резьбу, устройство, они могут быть оснащены двумя или более контактами, также могут быть различия в типах разъемов. Фактически же чем дороже и представительнее машина, тем трудней найти нужный регулятор для системы кондиционирования.

Как определить и устранить причину поломки?

Если вы заметили, что система кондиционирования недостаточно греет или охлаждает воздушный поток в салоне авто, в первую очередь необходимо произвести диагностику уровня давления. В принципе, проверка уровня давления в установке — процедура не особо сложная, если правильно подойти к этому вопросу, то справиться с ним сможет даже начинающий автомобилист. Для того, чтобы произвести проверку давления кондиционера автомобиля, вам заранее необходимо будет приобрести специальную манометрическую станцию, а также магистрали к ней. Как правило, все необходимые патрубки уже имеются в комплекте к установке. Помимо этого, потребуется специальный переходник для патрубков конкретно вашего кондиционера.

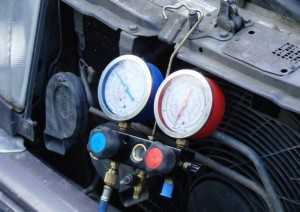

Манометрическая станция для замера давления

Что касается переходников, то в продаже вы можете найти устройства двух типов — под прошивку и под продавку. Специалисты рекомендуют остановить свой выбор на устройствах последнего типа, поскольку они сами по себе являются более надежными и, как показывает практика — более качественными. Перед тем, как приобрести переходник, необходимо определить, на каком хладагенте функционирует климатическая система в вашей машине. К примеру, в транспортных средствах, выпущенных до 1992 года, обычно используется фреон марки R-12.

В период с 1992 по 1994 годы мировые производители не могли прийти к единому мнению по поводу того, какой хладагент лучше использовать. Поэтому в машинах этих годов выпуска может применяться фреон марок R-12 и R-134.

Что касается транспортных средств, выпущенных в период после 1994 года, то все без исключения машины заправляются хладагентом марки R-134. Переход мировых производителей на этот фреон обусловлен тем, что данный расходный материал сам по себе менее опасный для озонового слоя в атмосфере. Фактически уровень давления климатической системы с применением такого хладагента более низкий, чем в случае с R-12. Точно выявить, какую марку фреона использовать в вашем случае и какое давление должно быть в системе, позволит книга по эксплуатации машины либо техническая таблица. Как правило, эта таблица обычно находится в передней части кузова авто — либо рядом со стаканом на стойке транспортного средства, либо в моторном отсеке (автор видео — Автоматика — автокондиционеры от А до Я).

Когда у вас на руках будет весь набор инструментов, необходимый для проверки уровня давления в системе, можно проверить давление. В моторном отсеке вашей машины, как правило, с левой стороны, расположены патрубки замкнутой системы. Это — магистрали высокого и низкого давления, но для диагностики вам потребуется только последняя — именно она позволит точно определить параметр. Если вы не знаете, как их различить между собой, то в этом вопросе нет ничего трудного — магистрали низкого давления всегда будут более толстыми по размерам, в отличие от высокого.

Для проведения замера вам потребуется выкрутить заглушку на патрубке и накрутить на ее место купленный ранее переходник с магистралью от манометрической установки. Перед тем, как вы установите переходник, место соединения необходимо очистить, чтобы не допустить попадание пыли и мусора в систему. Далее, потребуется открутить краник на самой станции, в этот момент второй кран должен быть закрыт, в противном случае вы можете спровоцировать утечку хладагента в окружающую среду. Для диагностики параметра следует запустить силовой агрегат — только на работающей двигателе хладагент начнет перемещаться по системе. Нормальный показатель давления должен составлять в районе 250-270 кПа.

В том случае, если полученный параметр будет ниже, имейте в виду, что система нуждается в дозаправке. Слишком пониженное давление может стать причиной не только слабого воздушного потока в салоне, но и привести к ускоренному износу, а также выходу из строя самого компрессора. Поломка данного механизма обусловлена нехваткой хладагента в магистрали, а ведь именно во фреона содержится масло, которое необходимо для смазки компрессора.

Измерение давления в системе кондиционирования

Наиболее оптимальное давление в магистралях системы кондиционирования должно составлять 280-290 кПа. Если полученный результат выше 290 кПа, то кондиционер в заправке не нуждается, поскольку в этом случае компрессор также может сломаться в результате ускоренного износа. Ведь сам компрессор не рассчитан на работу с большим уровнем давления. Так что в данном случае узел также может заклинить, тогда отремонтировать его не получится, а функционировать система будет неправильно.

Действия после замеров – заправляем агрегат

Итак, когда вы смогли определить, что уровень давления в системе кондиционирования вашего транспортного средства слишком низкое, это значит, что его необходимо повысить. Соответственно, установку следует дозаправить с помощью хладагента. Поскольку вы заранее купили манометрическую станцию со всеми необходимыми магистралями и переходником, остается приобрести только баллон с хладагентом.

Как сказано выше, подбор фреона осуществляется в соответствии с годом выпуска автомобиля, а также рекомендациями производителя. Купить хладагент можно практически в любом автомобильном магазине. Вне зависимости от производителя и типа системы, баллончика весом в 1 килограмм вполне хватит для того, чтобы заправить кондиционер несколько раз (автор видео — RealStuntDriver).

Обязательно нужно знать, какой тип расходного материала используется в вашем автомобиле — смешивание различных марок хладагента ни в коем случае не допускается. Также, как и замена одного фреона на другой, поскольку это может способствовать полному выходу из строя климатической системы. Итак, когда хладагент у вас будет на руках, можно приступать к дозаправке.

Вам необходимо подключить манометрическую установку по тому же принципу, как и для проверки уровня давления. Разница заключается только в том, что теперь второй патрубок с манометра следует накрутить на баллончик с приобретенным хладагентом. Перед тем, как выполнить заправку системы, следует увеличить обороты двигателя на холостом ходу. Количество оборотов должно составлять около двух тысяч. Чтобы увеличить обороты, необходимо либо подложить что-то на педаль газа, либо попросить кого-то подавить на газ.

Климатическая система активируется в режиме рециркуляции, при этом желательно активировать наименьшую температуру, которая возможна. Процедура заправки системы осуществляется в несколько этапов. Вам необходимо откручивать кран на манометре, при этом делать небольшой перерыв в 2-3 минуты. Это делается до того момента, пока не будет достигнут необходимый результат, при этом ориентируйтесь на стрелку манометра.

Специалисты рекомендуют производить все эти действия в гараже или другом закрытом помещении, чтобы на автомобиль не воздействовали солнечные лучи. В противном случае компрессор может увеличивать температуру, а в результате колебаний стрелки правильно определить давление будет проблематично. Когда процедура дозаправки будет завершена, краны на манометре необходимо закрутить, а все подключенные магистрали к системе — отключить.

Если после дозаправки вы заметили, что давление начинает снижаться, возможно, причина заключается в утечке. Тогда необходимо ликвидировать причину утечки, после чего произвести процедуру заново. Специалисты также утверждают, что балончик для дозаправки это хорошо, но при заправке на СТО в систему добавляется масло, краситель.

Извините, в настоящее время нет доступных опросов.

Видео «Практическое руководство по заправке системы»

После прочтения инструкции, описанной выше, рекомендуем также посмотреть практическое руководство по самостоятельной заправке системы (автор видео — Олег Акушкин).

labavto.com

Давление в кондиционере автомобиля – как узнать, что все в норме?

Почти в каждом современном автомобиле установлен такой прибор, как кондиционер. Он существенно облегчает жизнь не только водителю, но и его пассажирам, особенно в случае сорокаградусной жары на улице. Да почти каждый автовладелец в летний сезон тратит бесценный бензин на работу кондиционера, только бы не задыхаться в металлической коробке во время езды по городу. Первые агрегаты были созданы еще в 80х годах прошлого века японскими автостроителями, которые первыми освоили данную технологию.

У такого, с виду, простого механизма есть ряд важных характеристик, по которым можно судить о правильности его работы. Одним из таких очень важных показателей является давление в кондиционере. Стоит разобраться в вопросах, которые возникают при использовании данного термина.

Как работает кондиционер?

Принцип работы у всех автомобильных кондиционеров абсолютно одинаков – у механизма есть магистрали, по которым двигается фреон, сжимающийся в то время, когда работает компрессор. Сжатый фреон поглощает тепло, которое есть в окружающей среде, благодаря чему нагревается. Тепло у фреона уходит в виде газа, который двигается по трубкам, где происходит забор тепла. В момент понижения давления температура фреона падает, а Вы ощущаете эту приятную прохладу в салоне.

Как только температура воздуха на улице будет достаточно высокой, очень желательно будет провести проверку кондиционера в собственном автомобиле на предмет исправности, а также произвести профилактическую обработку устройства. Благодаря таким мероприятиям, Вы обретете уверенность в том, что жара в летний период не помешает Вам с комфортом ездить по горячему асфальту под палящим солнцем. Специалисты рекомендуют проводить диагностические работы, как минимум, раз за сезон. Вы можете доверить выполнение этих работ профессионалу из специализированного автосервиса, а можете выполнить их самостоятельно. Второй случай предполагает наличие у Вас определенных приборов и инструментов, которые нужно будет использовать.

Устройство, благодаря которому можно проверить и проконтролировать давление, которое создается в кондиционерных магистралях, называется датчиком давления. Его фиксируют на одной из магистралей. Это может быть магистраль как с высоким, так и с низким давлением. Использование такого датчика позволяет определить необходимый объем фреона, который нужен для нормальной роботы компрессора, а также контролирует его выключение и включение. Если датчик давления сломается, то последствия могут быть достаточно серьезными. Возможно, компрессор нельзя будет включить вообще, в условиях низкого давления, а также при его полном отсутствии. Также есть вероятность того, что компрессор не будет выключаться при слишком большом объеме фреона, который присутствует в системе.

Всё это может стать причиной полного выхода из строя компрессора, то есть, его просто заклинит.

Датчик может сломаться по причине каких-то механических повреждений, из-за окисления контактов на клеммах. Каждый автопроизводитель создает свою собственную разновидность датчика. У приспособлений могут быть разные типы резьбы, может быть разное количество контактов (два и более) и разные типы разъемов. Чем выше класс марки автомобиля, чем сложнее будет датчик, то есть сложнее будет найти ему замену.

Причины поломки – определяем и устраняем

Если кондиционер в Вашем автомобиле нагнетает недостаточную температуру, то первым делом нужно проверить показатель давления в системе. Сама проверка давления – процесс достаточно легкий, осилить его сможет даже самый неопытный автовладелец. Дабы провести проверку давления в магистралях кондиционера, придется приобрести манометрическую станцию вместе с сопутствующими шлангами. Чаще всего, комплект из средней ценовой и качественной категорий уже содержит в себе шланги. Еще нужно будет приобрести переходник для трубок.

По типу переходников всего два

– «под продавку» и «под прошивку». Лучше всего приобрести устройство второго типа, так как выполнены они более качественно, благодаря чему прослужат дольше. Перед тем, как ехать в магазин за переходником, нужно определить тип фреона, на котором работае Ваш автомобильный кондиционер. В большинстве машин, выпущенные до 1992 года, используется фреон марки R-12. В период 1992 – 1994 года изготовители не могли конкретизировать тип используемого фреона, потому в кондиционеры заливалась жидкости морок R-12 и R-134.

В тех машинах, которые выпускаются после 1994 года, кондиционеры функционируют на фреоне марки R-134. Использовать стали именно его потому, что он не наносит особенно большого вреда озоновому слою атмосферы. Но давление в кондиционере в период работы устанавливается значительно меньшим, нежели в случае работы на R-12-м фреоне. Определить необходимый тип охлаждающей жидкости можно из документации, которая прилагается к машине, или же с помощью технических таблиц.

Сразу после покупки всего набора, который нужно использовать для определения давления в кондиционере машины, можно переходить непосредственно к замеру. Под автомобильным капотом, скорее всего, слева расположены кондиционерные магистрали этой замкнутой системы. Там расположены магистрали низкого и высокого давления. Нужна будет магистраль с низким давлением, именно по ней можно определить давление. Внешне магистрали высокого и низкого давления отличаются друг от друга: первые в несколько раз тоньше, чем вторые.

С трубки нужно снять заглушки, после чего нужно привинтить переходник и шланг от манометрической станции. Прежде, чем устанавливать переходник, желательно соединение магистрали протереть тканью. Эта мера направлена на предотвращение попаданиягрязи в шланг манометра. Далее следует отвинтить кран на станции, но второй кран нужно оставить закрытым, чтобы фреон не попал в окружающую среду. Для проверки давления кондиционера, нужно включить движок, чтобы началось движение фреона по системе. Нормальным считается давление в

250–270 кПа.

Если же измеренный показатель оказался меньше, то в системе недостаточно фреона. Слишком низкое давление может привести не только к плохому нагнетанию температуры в салоне, но и к ускоренному износу или поломке кондиционерного компрессора. Такое явление возникает из-за недостатка смазки для компрессора, которая содержится в фреоне.

Наиболее оптимальным давлением в кондиционере считается диапазон в 280 – 290 кПа. Не желательно переливать фреона в систему, чтобы создавалось слишком высокое давление, так как от этого будет страдать компрессор, который может или быстрее износиться, или вовсе сломаться. Высокое давление заставляет компрессор гнать по магистралям газ под высоким давлением, чего компрессор просто не умеет делать. Его может просто заклинить, после чего он подлежит замене. При наиболее благоприятной ситуации компрессор будет неправильно работать в момент перехода с одного режима на другой.

Действия после замеров – как заправить кондиционер?

В случае, если после проверки был выявлен факт недостаточного давления в системе, то в нее нужно будет добавить охладителя. Перед проверкой Вы уже купили манометрическую станцию со всеми шлангами, то есть нужно будет приобрести только баллон с фреоном. Он продается в любом солидном автомагазине. Килограммового баллона Вам хватит на несколько заправок кондиционера.

Следует помнить о том, что нельзя смешивать фреон разных марок или же вовсе заменять охладитель в системе на другой. Это может привести к серьезной поломке автомобильного кондиционера. После того, как баллон будет у Вас в руках, можно переходить непосредственно к дозаправке. По вышеописанному принципу нужно подключить манометр, но вот второй шланг манометра нужно будет накрутить на фреоновый баллон. Прежде, чем переходить к заправке, нужно включить двигатель на режим холостого хода и довести количество его оборотов до 2000 в минуту.

На кондиционере должен быть установлен режим рециркуляции, а температура должна быть самой маленькой. Заправлять кондиционер нужно в несколько этапов, которые заключаются в том, чтобы с периодичностью в 2 – 3 мин откручивать кран манометра. Делать это нужно, пока давление в кондиционере не достигнет нужного показателя.

Заправлять прибор нужно в закрытом помещении, куда не попадает прямой солнечный свет, так как солнце будет нагревать компрессор, от чего сложно будет точно определить давление в системе. По окончанию выполнения всех процедур, нужно будет закрутить манометральные краны и разъединить с обеих сторон шланги.

При добросовестном контроле за системой кондиционирования, она не выйдет их строя в самый жаркий день лета по закону подлости.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?
Да Нет

auto.today

Зависимость давления в автокондиционере от температуры — Детейлинг-мастерская Adrenaline Garage

Данные таблицы носят справочный характер, на них можно ориентироваться при диагностике. Давление в контуре автомобильного кондиционера зависит не только от температуры окружающего воздуха и количества фреона, но и от текущих оборотов двигателя и других конструктивных особенностей конкретного автомобиля.

Важно понимать что низкое давление в контуре далеко не всегда свидетельствует о недостатке хладона, а высокое давление не означает что кондиционер перезаправлен. Хладагент в систему кондиционирования воздуха заправляется только установленному производителем весу, а не по давлению в контуре!

Зависимость давления R134a в автокондиционере от температуры окружающей среды

Температура окружающего воздуха		Порт низкого давления		Порт высокого давления		Давление фреона при выключенном компрессоре в зависимости от температуры в контуре
ºC	ºF	psi	bar	psi	bar	psi	bar
18	65	25 – 35	1.72 – 2.41	135 – 155	9.31 – 10.69	63	4.37
21	70	35 – 40	2.41 – 2.76	145 – 160	10.00 – 11.03	71	4.90
24	75	35 – 45	2.41 – 3.10	150 – 170	10.34 – 11.72	79	5.46
27	89	40 – 50	2.76 – 3.45	175 – 210	12.07 – 14.48	88	6.06
29	85	45 – 55	3.10 – 3.79	225 – 250	15.51 – 17.24	94	6.48
32	90	45 – 55	3.10 – 3.79	250 – 270	17.24 – 18.62	104	7.15
35	95	50 – 55	3.45 – 3.79	275 – 300	18.96 – 20.68	114	7.86
38	100	50 – 55	3.45 – 3.79	315 – 325	21.72 – 22.41	125	8.62
41	105	50 – 55	3.45 – 3.79	330 – 335	22.75 – 23.10	137	9.43
43	110	50 – 55	3.45 – 3.79	340 – 345	23.44 – 23.79	145	9.99



В измерительном оборудовании для рынка США шкала обычно в psi – фунт на квадратный дюйм (фунт-сила на квадратный дюйм). Манометры, выпущенные на рынок России зачастую градуированы в барах 1 bar = 14,5038 psi = 100 kPa.

Часто бары ошибочно называют атмосферой, но это разные единицы измерения (техническая атмосфера – at, физическая атмосфера – atm): 1 bar = 1,0197 at = 0,98692 atm. В зависимости от класса точности манометра, такая путаница между атмосферами и барами не приведет к погрешностям измерений.

Причиной повышенного давления в контуре автомобильного кондиционера зачастую является недостаточное охлаждение конденсатора, по причине его загрязнения или выхода из строя вентилятора. Воздух и другие неконденсируемые примеси в хладагенте часто становятся причиной аномального роста давления в контуре автокондиционера. Так же высокое давление может свидетельствовать о проблемах проходимости системы, неправильной работе дросселирующего устройства или переизбытке фреона.

Причиной низкого давления на всасывающей магистрали (низкого давления перед компрессором) может служить как недостаток фреона, так и нарушение в работе расширительного устройства или засор. Причиной низкого давления на линии нагнетания (высокого давления после компрессора) может так же являться высокий износ компрессора. Поэтому далеко не всегда пониженное давление в контуре означает низкий уровень хладагента.

В случае возникновения трудностей с диагностикой климат-системы Вашего автомобиля обращайтесь в нашу мастерскую. У нас есть всё необходимое оборудование и специалисты для качественной диагностики и заправки автомобильного кондиционера в Красноярске.

24adrenaline.ru

какое давление должно быть в системе

2926 Просмотров

Кондиционер — невероятно полезное устройство, которое широко применяется на автомобилях последние 30 лет. Благодаря этому изобретению японских конструкторов в жару теперь больше не придется открывать окна и заносить в салон пыль, а в дождь безрезультатно бороться с запотеванием лобового стекла и потерей видимости. Сегодня мы выясним, какое должно быть давление в системе, и как этот показатель влияет на работу компрессора.

Схема устройства

Чтобы научиться контролировать давление и производить самостоятельную заправку фреона, стоит понять общий принцип работы кондиционера. Фактически, такая система работает за счет сжатия фреона, превращая его то в жидкое, то газообразное состояние.

Согласно законам физики, подобные переходы агрегатных состояний приводят к получению и потере тепловой энергии, что и представляет из себя процесс охлаждения воздуха в салоне.

В системе охлаждения воздуха присутствует система трубок низкого и высокого давления. По трубкам низкого давления фреон проходит через насос, который прогоняет его дальше и параллельно всасывает нагретое вещество, поступающее из салонной части. Такие трубки, как правило, имеют небольшой диаметр и изготовлены из алюминия или латуни.

Система высокого давления переносит фреон в газообразном состоянии. В таком виде он способен забирать тепловую энергию воздуха, тем самым обеспечивая его быстрое охлаждение. В компрессор трубка не подходит напрямую, а подключается через радиатор. Это позволяет обмениваться температурой с окружающей средой более эффективно, что делает этот элемент незаменимым при работе кондиционера.

Вообще говоря, радиаторов в устройстве охлаждения воздуха всего два. Первый из них предназначен для охлаждения горячего фреона, который через компрессор поступает из салона в сторону подкапотного пространства. Таким образом, он снижает свою рабочую температуру и опять направляется в компрессор, чтобы претерпеть процедуру сжатия и быть готовым к забору повышенной температуры салона.

Радиатор, расположенный за воздуховодами салона, охлаждает струю воздуха, которая проходит через воздушный компрессор при работе вентилятора. Так, радиатор забирает лишнюю температуру извне, и нагревает проходящий через компрессор фреон.

Почему же так важно, чтобы количество фреона всегда было нормальным? Дело в том, что при недостаточном давлении до компрессора доходит слишком малое давление жидкости. Во-первых, это неизбежно приведет к тому, что охлаждение начнет происходить недостаточно эффективно и доставит владельцу массу неудобств. Во-вторых, компрессор начнет выходить из строя, и в конечном счете может сгореть и перестать функционировать.

Количество фреона также не должно быть слишком высоким. Превышение рекомендованного заводом-изготовителем показателя приведет к тому, что по трубкам начнет поступать не жидкость, а газ. Это означает, что моторчик станет работать вхолостую, что неминуемо приведет к его поломке и необходимости дорогостоящего и неприятного ремонта кондиционера.

Измеряем самостоятельно

Давление необходимо проверять регулярно. Это утверждение верно как для недорогих и старых иномарок, так и для новых, дорогих машин, которые сошли с конвейера лишь несколько лет назад.

Такую процедуру можно провести как при помощи услуги специалиста, так и самостоятельно. Приехать на СТО и заказать нужную услугу, конечно же, проще: в этом случае, не придется закупать дорогостоящее оборудование или рисковать определить нужный показатель неверно из-за собственной неопытности. Кроме того, обычно на солидных станциях технического обслуживания можно долить недостающий фреон или же полностью его заменить.

Тем не менее, нередко находятся и те, кто решил провести такую процедуру самостоятельно.

Какой бы способ измерения ни был выбран, придется раскошелиться на манометрическую станцию, которую не так просто достать и приобрести в обычном автомагазине.

Если необходимое оборудование уже приобретено, то алгоритм дальнейших действий вовсе не так сложен, как может показаться на первый взгляд. Для начала, необходимо заглянуть под капот и найти там патрубок наибольшей толщины, выполненный из латуни. Такой патрубок имеет на своем изгибе клапан, который предназначен для заливки фреона и подключения измерительного прибора

Вкрутив манометр через цепочку переходников и прилагаемый в комплекте шланг, можно заводить мотор с снимать необходимые показания. Стоит отметить, что нормой для кондиционера будет являться цифра порядка 280-290 кПа. Отклонение от этой величины более чем на 10 процентов — это неизбежный риск вывести оборудование из строя и прийти к необходимости лишний раз ремонтировать машину.

Нормализуем показатели

Контроль работы кондиционера крайне важен. Как показывает практика, машина, которая проездила более трех лет, неизбежно нуждается в подкачке фреона. Это необходимо как для обеспечения нормальной работы климатической установки, так и более эффективного и быстрого охлаждения воздуха.

Произвести самостоятельное пополнение количества фреона несложно. Помимо манометрической установки, стоит иметь баллон со сжатым газом, который может подсоединиться к манометру посредством переходников при обеспечении бесперебойного контроля необходимых показаний.

Подсоединив манометр с баллоном к трубке кондиционера, необходимо завести двигатель и еще раз проверить давление. Затем необходимо включить устройство охлаждения на полную мощность, выставив минимальную температуру в салоне и переведя заслонки в режим рециркуляции.

Вывернув кран баллона, можно подкачивать фреон в необходимом количестве. Как только манометр выдаст ожидаемые показания, кран стоит перекрыть и отсоединить баллон, закрыв затем крышку на патрубке.

Подводя итоги

Контроль состояния кондиционера крайне важен при поездках на автомобиле. Такая несложная процедура поможет избежать дорогостоящего ремонта, а также убережет от внезапных поломок устройства в жару и необходимости переносить дискомфорт.

portalmashin.ru

Как проверить давление фреона в кондиционере автомобиля

Главная » Разное » Как проверить давление фреона в кондиционере автомобиля

Давление в кондиционере автомобиля – как узнать, что все в норме?

Почти в каждом современном автомобиле установлен такой прибор, как кондиционер. Он существенно облегчает жизнь не только водителю, но и его пассажирам, особенно в случае сорокаградусной жары на улице. Да почти каждый автовладелец в летний сезон тратит бесценный бензин на работу кондиционера, только бы не задыхаться в металлической коробке во время езды по городу. Первые агрегаты были созданы еще в 80х годах прошлого века японскими автостроителями, которые первыми освоили данную технологию.

У такого, с виду, простого механизма есть ряд важных характеристик, по которым можно судить о правильности его работы. Одним из таких очень важных показателей является давление в кондиционере. Стоит разобраться в вопросах, которые возникают при использовании данного термина.

Как работает кондиционер?

Принцип работы у всех автомобильных кондиционеров абсолютно одинаков – у механизма есть магистрали, по которым двигается фреон, сжимающийся в то время, когда работает компрессор. Сжатый фреон поглощает тепло, которое есть в окружающей среде, благодаря чему нагревается. Тепло у фреона уходит в виде газа, который двигается по трубкам, где происходит забор тепла. В момент понижения давления температура фреона падает, а Вы ощущаете эту приятную прохладу в салоне.

Как только температура воздуха на улице будет достаточно высокой, очень желательно будет провести проверку кондиционера в собственном автомобиле на предмет исправности, а также произвести профилактическую обработку устройства. Благодаря таким мероприятиям, Вы обретете уверенность в том, что жара в летний период не помешает Вам с комфортом ездить по горячему асфальту под палящим солнцем. Специалисты рекомендуют проводить диагностические работы, как минимум, раз за сезон. Вы можете доверить выполнение этих работ профессионалу из специализированного автосервиса, а можете выполнить их самостоятельно. Второй случай предполагает наличие у Вас определенных приборов и инструментов, которые нужно будет использовать.

Устройство, благодаря которому можно проверить и проконтролировать давление, которое создается в кондиционерных магистралях, называется датчиком давления. Его фиксируют на одной из магистралей. Это может быть магистраль как с высоким, так и с низким давлением. Использование такого датчика позволяет определить необходимый объем фреона, который нужен для нормальной роботы компрессора, а также контролирует его выключение и включение. Если датчик давления сломается, то последствия могут быть достаточно серьезными. Возможно, компрессор нельзя будет включить вообще, в условиях низкого давления, а также при его полном отсутствии. Также есть вероятность того, что компрессор не будет выключаться при слишком большом объеме фреона, который присутствует в системе.

Всё это может стать причиной полного выхода из строя компрессора, то есть, его просто заклинит. Датчик может сломаться по причине каких-то механических повреждений, из-за окисления контактов на клеммах. Каждый автопроизводитель создает свою собственную разновидность датчика. У приспособлений могут быть разные типы резьбы, может быть разное количество контактов (два и более) и разные типы разъемов. Чем выше класс марки автомобиля, чем сложнее будет датчик, то есть сложнее будет найти ему замену.

Причины поломки – определяем и устраняем

Если кондиционер в Вашем автомобиле нагнетает недостаточную температуру, то первым делом нужно проверить показатель давления в системе. Сама проверка давления – процесс достаточно легкий, осилить его сможет даже самый неопытный автовладелец. Дабы провести проверку давления в магистралях кондиционера, придется приобрести манометрическую станцию вместе с сопутствующими шлангами. Чаще всего, комплект из средней ценовой и качественной категорий уже содержит в себе шланги. Еще нужно будет приобрести переходник для трубок.

По типу переходников всего два – «под продавку» и «под прошивку». Лучше всего приобрести устройство второго типа, так как выполнены они более качественно, благодаря чему прослужат дольше. Перед тем, как ехать в магазин за переходником, нужно определить тип фреона, на котором работае Ваш автомобильный кондиционер. В большинстве машин, выпущенные до 1992 года, используется фреон марки R-12. В период 1992 – 1994 года изготовители не могли конкретизировать тип используемого фреона, потому в кондиционеры заливалась жидкости морок R-12 и R-134.

В тех машинах, которые выпускаются после 1994 года, кондиционеры функционируют на фреоне марки R-134. Использовать стали именно его потому, что он не наносит особенно большого вреда озоновому слою атмосферы. Но давление в кондиционере в период работы устанавливается значительно меньшим, нежели в случае работы на R-12-м фреоне. Определить необходимый тип охлаждающей жидкости можно из документации, которая прилагается к машине, или же с помощью технических таблиц.

Сразу после покупки всего набора, который нужно использовать для определения давления в кондиционере машины, можно переходить непосредственно к замеру. Под автомобильным капотом, скорее всего, слева расположены кондиционерные магистрали этой замкнутой системы. Там расположены магистрали низкого и высокого давления. Нужна будет магистраль с низким давлением, именно по ней можно определить давление. Внешне магистрали высокого и низкого давления отличаются друг от друга: первые в несколько раз тоньше, чем вторые.

С трубки нужно снять заглушки, после чего нужно привинтить переходник и шланг от манометрической станции. Прежде, чем устанавливать переходник, желательно соединение магистрали протереть тканью. Эта мера направлена на предотвращение попаданиягрязи в шланг манометра. Далее следует отвинтить кран на станции, но второй кран нужно оставить закрытым, чтобы фреон не попал в окружающую среду. Для проверки давления кондиционера, нужно включить движок, чтобы началось движение фреона по системе. Нормальным считается давление в 250–270 кПа.

Если же измеренный показатель оказался меньше, то в системе недостаточно фреона. Слишком низкое давление может привести не только к плохому нагнетанию температуры в салоне, но и к ускоренному износу или поломке кондиционерного компрессора. Такое явление возникает из-за недостатка смазки для компрессора, которая содержится в фреоне.

Наиболее оптимальным давлением в кондиционере считается диапазон в 280 – 290 кПа. Не желательно переливать фреона в систему, чтобы создавалось слишком высокое давление, так как от этого будет страдать компрессор, который может или быстрее износиться, или вовсе сломаться. Высокое давление заставляет компрессор гнать по магистралям газ под высоким давлением, чего компрессор просто не умеет делать. Его может просто заклинить, после чего он подлежит замене. При наиболее благоприятной ситуации компрессор будет неправильно работать в момент перехода с одного режима на другой.

Действия после замеров – как заправить кондиционер?

В случае, если после проверки был выявлен факт недостаточного давления в системе, то в нее нужно будет добавить охладителя. Перед проверкой Вы уже купили манометрическую станцию со всеми шлангами, то есть нужно будет приобрести только баллон с фреоном. Он продается в любом солидном автомагазине. Килограммового баллона Вам хватит на несколько заправок кондиционера.

Следует помнить о том, что нельзя смешивать фреон разных марок или же вовсе заменять охладитель в системе на другой. Это может привести к серьезной поломке автомобильного кондиционера. После того, как баллон будет у Вас в руках, можно переходить непосредственно к дозаправке. По вышеописанному принципу нужно подключить манометр, но вот второй шланг манометра нужно будет накрутить на фреоновый баллон. Прежде, чем переходить к заправке, нужно включить двигатель на режим холостого хода и довести количество его оборотов до 2000 в минуту.

На кондиционере должен быть установлен режим рециркуляции, а температура должна быть самой маленькой. Заправлять кондиционер нужно в несколько этапов, которые заключаются в том, чтобы с периодичностью в 2 – 3 мин откручивать кран манометра. Делать это нужно, пока давление в кондиционере не достигнет нужного показателя.

Заправлять прибор нужно в закрытом помещении, куда не попадает прямой солнечный свет, так как солнце будет нагревать компрессор, от чего сложно будет точно определить давление в системе. По окончанию выполнения всех процедур, нужно будет закрутить манометральные краны и разъединить с обеих сторон шланги.

При добросовестном контроле за системой кондиционирования, она не выйдет их строя в самый жаркий день лета по закону подлости.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

auto.today

Давление в кондиционере автомобиля – способы измерений давления в автокондиционере + Видео

В наши дни человек практически не может представить себе передвижение в автомобиле без кондиционера. К хорошему привыкаешь быстро, да и первые кондиционеры появились еще в 80-х годах. Первыми технологию освоили японцы, сегодня же никакой уважающий себя производитель не выпустит новую модель без соответствующего уровня комфорта.

Как работает кондиционер?

Все автокондиционеры работают по одному принципу – по магистралям устройства протекает фреон, который во время работы компрессора сжимается. Под большим давлением фреон забирает тепло из окружающей среды и нагревается, потом разогретый газ проходит по трубкам, где и отдает тепло. В момент, когда давление снижается, фреон остывает, именно тогда в салон вашего автомобиля подается холодный воздух.

Как только на улице потеплело, рекомендуем проверить исправность автокондиционера и провести все профилактические мероприятия. В этом случае вы можете быть уверенными, что в самый пиковый момент летней жары не останетесь без холодка в салоне. Диагностику устройства рекомендуется проводить не реже одного раза в сезон. Сделать её можно на любом специализированном автосервисе или самому в домашних условиях. Во втором случае потребуется наличие некоторых инструментов и приборов.

Устройство, которое контролирует давление в магистралях автокондиционера – это датчик давления. Расположен он на одной из магистралей. При этом это может быть как магистраль высокого, так и низкого давления. Именно этот датчик определяет, какое количество фреона нужно для работы компрессора, контролирует его включение и выключение. Поломка датчика давления грозит серьезными последствиями. Компрессор может не включаться или включаться при низком давлении или полном его отсутствии, или не выключаться при чересчур большом количестве фреона в системе.

Все эти последствия могут привести к полному выходу компрессора из строя – устройство может просто заклинить. Датчик давления может выйти из строя вследствие механических повреждений, окисления контактов на его клеммах. Для каждой марки автомобиля производители придумывают особый тип датчика. Устройства могут быть с различными типами резьбы, наличием двух и более контактов, отличаться разными типами разъемов. Чем представительнее модель автомобиля, тем сложнее найти подходящую модель датчика!

Причины поломки – определяем и устраняем

Если вы обнаружили, что ваш кондиционер недостаточно нагнетает температуру в салоне, то, прежде всего, нужно проверить давление в его системе. Проверка давления в системе автокондиционера – процесс не сложный, справиться с ним может любой автолюбитель. Чтобы проверить давление в кондиционере авто, вам нужно будет купить манометрическую станцию и шланги к ней. Зачастую в комплекте среднего качества и стоимости шланги уже есть. Также нужен будет переходник под трубки в кондиционере.

Переходники бывают двух видов – так называемый «под продавку» и переходник «под прошивку». Лучше покупать переходники «под прошивку», так как они более надежные и качественные. Перед покупкой переходников нужно выяснить, на каком фреоне работает кондиционер вашего автомобиля. В автомобилях, которые выпускались до 1992 года, чаще всего применяется фреон марки R-12. С 1992 по 1994 год производители никак не могли определиться с единым типом фреона, а потому кондиционеры заправляли хладагентом марки R-12 и R-134.

Все автокондиционеры в автомобилях выпуска после 1994 и по сей день заправляются фреоном марки R-134. Переход на данную марку фреона произошел в результате того, что он менее опасен для озонового слоя в атмосфере. Хотя давление во время работы кондиционера на нем намного меньше, чем при работе на фреоне R-12. Определить, какой тип хладагента вам нужен, можно из сервисной книжки автомобиля, а также при помощи технической таблички. Зачастую она находится на передней части авто, под капотом, или возле стакана на стойке автомобиля.

Как только вы приобрели весь набор, который нужен для проверки давления в автокондиционере, можно приступать к замерам. Под капотом автомобиля, зачастую с левой стороны, находятся магистрали замкнутой системы кондиционера. Это магистрали низкого давления и высокого. Нам нужна только магистраль низкого давления, именно по ней мы и будем определять давление. Различить их достаточно просто – трубка магистрали низкого давления в несколько раз толще трубки высокого давления.

Необходимо открутить заглушку на трубке и накрутить переходник со шлангом манометрической станции. Перед тем, как накручивать переходник, лучше всего протереть тряпочкой соединение магистрали, это предотвратит попадание грязи в шланг манометра. После этого необходимо открутить кран на станции, при этом второй кран должен быть закрытым, так как может быть утечка фреона в окружающую среду.

Чтобы проверить давление в кондиционере, необходимо завести двигатель – тогда фреон начнет обращаться в системе. Нормальным средним рабочим давлением считается значение 250–270 кПа.

Если это значение оказалось ниже, нужно дозаправить систему фреоном. Низкое давление может привести не только к недостаточному нагнетанию температуры в салоне вашего автомобиля, но и к быстрому износу и поломке компрессора кондиционера. Происходит это за счет нехватки фреона в системе, который содержит в себе масло для смазки компрессора.

Самым оптимальным и рекомендуемым является давление в кондиционере на отметке 280–290 кПа. Выше этой отметки не стоит заправлять кондиционер, так как из-за более высокого давления компрессор будет быстрее изнашиваться и может выйти из строя вообще. Происходит это потому, что компрессор автокондиционера не способен прогонять по магистралям более высокий объем давления. В результате компрессор может просто заклинить, и тогда придется его вовсе заменить. В лучшем случае при переключении режимов он будет неправильно работать.

Действия после замеров – как заправить кондиционер?

Если вы определили, что давление в кондиционере вашего авто ниже минимально допустимого, то нужно его повысить, заправив систему фреоном. Так как манометрическая станция со шлангами и переходниками у вас есть, то вам всего лишь понадобится купить баллон с фреоном. Его можно найти практически в любом автомагазине. Баллона весом в 1 кг вам будет достаточно на несколько дозаправок автокондиционера.

Не забывайте, какой марки фреон вам нужен – смешивать фреоны разных марок или полностью заменять хладагент не рекомендуется, так это произведет к полному выходу кондиционера из строя. Когда фреон куплен, можно приступать к заправке. Подключаем манометр по тому же принципу, что и для проверки давления, только теперь второй шланг с манометра накручивайте на баллон с фреоном. Перед заправкой необходимо поднять обороты двигателя на холостом ходу до 2000 об/мин. Для этого подложите что-то под педаль газа или попросите знакомого надавить на нее.

Кондиционер необходимо включить на режим рециркуляции и выставить максимально возможную минусовую температуру. Заправку кондиционера стоит проводить в несколько этапов, откручивая кран на манометре с перерывом в 2–3 минуты, пока не достигните нужного результата, ориентируясь на стрелку прибора.

Все эти процедуры лучше всего выполнять в помещении закрытого типа, где не будет  греть солнце, так как под его воздействием компрессор постоянно будет нагонять температуру, и определить давление на манометре будет сложнее из-за колебаний стрелки. После выполнения всех процедур закрутите краны на манометре и отсоедините шланги с обеих сторон. Теперь можете спокойно пользоваться своим кондиционером в сезонное жаркое лето!

carnovato.ru

Какое давление считается оптимальным в системе кондиционирования автомобиля, и как его измерить?

Главная » Кондиционер » Какое давление считается оптимальным в системе кондиционирования автомобиля, и как его измерить?

Давление в автомобильном кондиционере считается одним из основных параметров работы системы. При слишком низком давлении система не сможет нормально работать и эффективно охлаждать салон — проблема может заключаться в выходе из строя одного из устройств или утечке хладагента. Какое давление в системе кондиционирования автомобиля должно быть, и как своими руками его измерить — об этом читайте ниже.

Сразу же нужно сказать, что абсолютно любой кондиционер в транспортном средстве, не зависимо от самого автомобиля, работает по одному принципу. Рабочая жидкость — хладагент — циркулирует по шлангам и магистралям системы, а при прохождении через компрессорное устройство жидкость сжимается. После этого она поступает по шлангам, отдавая им тепло. При снижении величины давления в системе фреон остывает, а холодный воздух в этот момент поступает в салон авто.

Контроль рабочего давления осуществляет датчик низкого давления, располагающийся на одной из магистралей. С помощью этого устройства есть возможность точного определения объема жидкости, необходимой для оптимальной работы компрессорного устройства. Если нужно, датчик может включить или отключить узел во время работы.

Вкратце о принципе работы системы:

1. Когда водитель жмет на кнопку активации, в первую очередь включается электромагнитная муфта. При этом прижимной диск намагничивается к шкиву, издав соответствующий звук — щелчок.
2. Посредством ременной передачи шкив начинает вращаться, это способствует запуску компрессорного устройства. Компрессор предназначен для сжатия хладагента, что способствует подаче жидкости по трубопроводам на радиатор. Здесь жидкость охлаждается, этому способствует также работа вентилятора. Если в это время машина едет, то конденсор также обдувается воздушным потоком.
3. После того, как хладагент будет охлажден, происходит его конденсирование, в результате фреон выходит из конденсора в жидком состоянии. Теперь расходный материал поступает в ресивер осушитель, проходя через который, он очищается от загрязнений и различных продуктов износа. Обычно рядом с осушителем или прямо на нем располагается смотровое отверстие, через которое можно определить примерный объем жидкости в системе. Но в зависимости от конструктивных особенностей транспортного средства этого отверстия может и не быть.
4. Когда фреон очистится, он будет передаваться дальше в сторону салона машины, где выполняет свою основную функцию. В этом время жидкость циркулирует через ТРВ — клапан, который обычно расположен на трубопроводе, в результате фреон поступает в испаритель. Фактически данный клапан представляет собой дроссель.
5. Из испарителя начинает выходить насыщенный пар, его температура соответствует температуре кипения. Затем клапан ТРВ закрывается. Хладагент начинает преобразовываться в состояние газа, в результате чего он охлаждается. Испарительный узел представляет собой тот же радиаторы, только с меньшими габаритами. В итоге газ охлаждает испарительный узел, а благодаря вентилятору образовавшийся холод подается в салон машины. На этом круг замыкается и повторяется вновь (видео снял Михаил Борщенко).

Диагностика уровня давления своими руками

Каким должно быть давление в автомобильном кондере и как проверить этот параметр? Процедура диагностики подразумевает использование манометрической станции со всеми необходимыми патрубками и шлангами. Для подключения к системе кондиционирования также потребуется дополнительно приобрести переходники, которые могут относиться к одному из двух типов — под продавку или под прошивку. Первый вариант, судя по отзывам специалистов, является более актуальным, так как такие переходники характеризуются более высокой надежностью и качеством.

Прежде чем купить нужный переходник, важно точно понять, какая жидкость используется в системе. Например, в автомобилях, которые выпущены до 1992 года, в большинстве случаев применяется фреон R-12. Если речь идет об автомобилях, выпущенных в период с 1992 по 1994 годы, то в таких авто могут использоваться жидкости стандарта R-12 либо R-134. Этот период считается спорным, поскольку тогда производители машин не могли единогласно решить, какой стандарт лучше использовать. В авто, которые были выпущены после 1994 года, используется рабочая жидкость типа R-134 (автор видео — канал Автоматика — автокондиционеры от А до Я).

Чтобы точно узнать, какой фреон используется в вашем автомобиле, рекомендуем ознакомиться с сервисным мануалом или с таблицей, которая обычно находится на обратной стороне капота. После того, как все необходимые для выполнения задачи инструменты и приборы будут готовы, можно начинать диагностику. Открыв капот, вы сможете увидеть магистрали системы кондиционирования, обычно они располагаются слева от силового агрегата. Как правило, это два патрубка — высокого и сниженного давления, для выполнения проверки вам понадобится только последний.

Шланги пониженного давления более крупные в диаметре:

1. Для начала вам надо открутить заглушку на магистрали и вместо нее установить переходник с подключенным шлангом от манометрической станции. Перед установкой произведите очистку места вокруг заглушки, чтобы предотвратить возможное попадание загрязнений в магистрали.
2. Затем на манометрической установке надо будет открутить один кран, при этом второй трогать не нужно. Если вы его случайно откроете, то это приведет к утечке фреона.
3. После этого нужно завести автомобильный двигатель — выполнить диагностику можно только при заведенном агрегате. Наиболее оптимальный вариант — чтобы в автокондиционере величина давления соответствовала значению в 250-290 кПа.

Если полученный в итоге параметр меньше указанного диапазона, то это говорит о необходимости дозаправки агрегата. Если же величина давления более 290 кПа, то заправлять систему больше не нужно, поскольку это может стать причиной неисправности компрессорного устройства. Этот узел не рассчитан на работу в условиях повышенного давления, так что из-за повышенного давления его может просто заклинить (автор видео — vassilij pavliuk).

Дозаправка кондера хладагентом

Если давление в кондиционере меньше, чем нужно, то скорей всего, причина кроется в недостатке фреона. Для этого вам потребуется та же манометрическая установка, только теперь дополнительно нужно купить баллончик с жидкостью. При этом убедитесь в том, что причина нехватки хладагента не связана с утечкой, поскольку если система протекает, то сначала нужно устранить причину. Выбор жидкости для заправки производится с учетом года выпуска транспортного средства и информацией, указанной в сервисной книжке к машине.

Нельзя допустить смешивания фреонов разных марок, поскольку это может привести к поломке агрегата в целом, процедура заправки выглядит так:

1. Сначала следует подключить станцию к магистрали так же, как вы это делали для диагностики давления. Только в этом случае вторую магистраль с установки необходимо накрутить на баллон с купленным фреоном.
2. Затем нужно завести мотор и увеличить его холостые обороты, число которых должно составить примерно 2 тысячи. Для этого понадобится помощь другого человека, как вариант, на педаль газа можно поставить кирпич.
3. Далее, кондиционер следует настроить в режим рециркуляции, а температуру желательно выставить как можно меньше. Сделав это, нужно открутить кран на манометрической станции, а затем подождать несколько минут, пока система будет заправляться. Происходит это до того момента, пока давление в системе не стабилизируется, для этого обязательно следите за стрелкой на датчике. Судя по многочисленным комментариям специалистов, процедура заправки должна осуществляться в гараже или под навесом, чтобы не допустить попадания солнечных лучей на машину. Если авто будет находиться под палящим солнцем, то компрессорный узел может повысить температуру, в конечном итоге стрелка будет колебаться, а определить уровень давления будет сложно.
4. Затем, когда процесс заправки будет окончен, нужно будет закрыть все краны на оборудовании и отключить подсоединенные к нему патрубки. В случае падения давления в кондере после дополнительной заправки следует проверить все патрубки и шланги на предмет возможных утечек.

Многие специалисты скептически относятся к дозаправке системы, потому что точно не знаешь, сколько нужно хладагента. Они считают правильным производить перезаправку нужного веса с добавлением масла и красителя.

Фотогалерея «Заправляем кондер своими руками»

Заключение

Заправка кондиционера — не особо сложная задача, выполнить ее сможет практически каждый. Рекомендуем проводить процедуру проверки величины давления перед зимой, а также весной, как минимум раз в два года необходимо заправлять систему. Если в ней повреждены патрубки, что способствует утечке жидкости, то сначала следует решить причину, только после этого можно приступать к заправке.

Также не забываем про ТО кондиционера: каждые 2-3 года производить замену масла в нем и осушителя с промывкой системы, и тогда кондиционер будет работать долго.

 Загрузка …

Видео «Как отремонтировать поврежденные патрубки системы?»

Наглядное пособие по определению утечки и ремонту патрубков автомобильного кондиционера приведено в ролике ниже (видео опубликовано каналом Тим Сервис).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос Поддержите проект – поделитесь ссылкой, спасибо! Оценить пользу статьи: Загрузка…

avtoklema.com

Количество фреона в автокондиционере – способы дозаправки + Видео

В наше время наличие кондиционера в авто является неотъемлемой частью комфортной езды. Правда, к заботам о работе авто в целом добавляются и проблемы с работой кондиционера. Так, рано или поздно количество фреона в вашем автокондиционере уменьшится, и система попросту перестанет выполнять свои функции.

Заправка фреоном – диагностика автокондиционера

Симптомы нехватки фреона в системе автокондиционера распознать достаточно легко – при нагнетании воздуха температура в салоне практически не падает до нужной отметки. Стоит ли дожидаться, пока проблема заявит о себе? Напротив, рекомендуется каждый сезон производить диагностику и дозаправку фреона, и лучше всего заняться вопросом именно в начале лета. Так вы не окажетесь в самый пик жары под пекущим солнцем с неработающим кондиционером.

Причины уменьшения фреона в автокондиционере самые различные. Чаще всего проблема кроется в патрубках системы, которые на стыках компрессора имеют резиновые уплотнители и во время езды расшатываются. В результате происходит выпуск хладагента наружу.

Утечку фреона обнаружить достаточно просто, заглянув под капот. Характерным признаком потери хладагента являются жирные пятна на магистралях. Иногда причиной потерь является незначительная поломка компрессора, когда его клапаны терпят гидроудар. Случиться это может из-за неправильной заправки фреоном или маслом кондиционера. Выход из строя датчиков высокого и низкого давления фреона в системе – более сложная проблема, с которой могут справиться только в автосалоне, после тщательной диагностики авто.

Заправка фреоном – что внутри кондиционера авто?

Итак, если вы задались целью дозаправить фреоном кондиционер авто, у вас есть два варианта – поехать в автосервис, или же проделать процедуру самому. Заправка кондиционера – операция, которая проводится на каждом СТО, ввиду небольшой сложности. Однако, обычного набора инструментов автомобилиста для этого недостаточно. В автосервисах принято использовать при заправке или дозаправке электрические весы, которые точно укажут, какого количества фреона в кондиционере не хватает.

Для выполнения процесса самостоятельно удобнее использовать манометрическую станцию – она показывает давление в системе, на которое мы и будем ориентироваться. В комплект манометрической станции не всегда входят шланги нужного диаметра, так что купите их отдельно. Также вам понадобится переходник под магистральную трубку кондиционера. Стоит заметить, что для разных типов фреона они разные. Понадобится, конечно же, сам баллон с нужным типом фреона. Для дозаправки или полной заправки вам хватит баллона на 1 кг.

Перед выполнением работ по заправке автокондиционера следуют выяснить, на каком фреоне он работает, и какое количество потребуется для полной заправки. Большинство авто использует в работе кондиционера фреон R-134. Автокондиционеры в более старых моделях автомобилях (до 1993 года выпуска) используют в работе фреон R-12. Выяснить, какой из них был залит ранее в систему, не составит труда. Достаточно открыть сервисную книгу вашего авто.

Если такой книги по каким-либо причинам у вас не оказалось, то откройте капот вашего автомобиля и найдите техническую монтажную табличку. На ней указаны все технические данные, которые вам понадобятся для заправки кондиционера. Как правило, для большинства легковых авто нормальное количество фреона – 400–600 граммов. Если и таблички под капотом не оказалось, ориентироваться придется строго по манометру – нормальным рабочим давлением при работе кондиционера считается 280–290 кПа.

Количество фреона – оптимальное давление в автокондиционере

После того, как вы определились с типом хладагента и приобрели нужные инструменты, пора приступать к дозаправке. Открываем капот и находим магистраль низкого давления с заправочным клапаном. У большинства авто патрубки кондиционера находятся с левой стороны. Отличить магистраль высокого давления от магистрали низкого давления достаточно просто. Магистраль низкого давления имеет больше толщину в диаметре и, как правило, находится в более доступном месте.

Затем откручиваем колпачок на магистрали и протираем его тряпкой, чтобы вместе с ним внутрь не попал всякий мусор. Соединяем баллон с хладагентом и магистраль шлангом с переходниками. Кстати, вам понадобится помощник – во время заправки требуется, чтобы частота оборотов двигателя автомобиля была постоянной и достигала 1500 оборотов. То есть кому-то придется давить на газ. Данное действие требуется производить для того, чтобы компрессор находился под средней нагрузкой и достаточно быстро прогонял фреон по магистралям.

Включите кондиционер на максимум и откройте окна в авто. На панели приборов выставьте рециркуляцию воздуха в салоне. После того, как все настройки произведены, можно приступить к непосредственной заправке фреона. Берем баллон с фреоном, переворачиваем его так, чтобы штуцер со шлангом были направлены вниз, медленно откручиваем кран на баллоне. После этого открываем кран на манометрической станции. Выше 280–290 кПа наполнять систему не стоит, такая заправка послужит причиной поломки компрессора кондиционера.

Если вы первый раз выполняете самостоятельно заправку, то лучше не поднимать давление в системе выше 275 кПа. Этого вполне достаточно, чтобы фреон в системе нормально циркулировал, и компрессор нагнетал необходимую температуру. Данные процедуры не стоит выполнять на жаре, лучше всего работать в помещении. После того, как нужное количество фреона зашло в систему, закручиваем кран на баллоне и 15–20 минут ждем, пока автокондиционер полностью прогонит фреон по магистралям. При этом из дренажной трубки должна пойти вода – явный признак конденсации вследствие охлаждения воздуха.

Еще один способ проверить, правильно ли работает система охлаждения – провести замеры конденсата.

Подставьте под дренажную трубку какую-либо емкость и оставьте кондиционер хотя бы на четверть часа поработать на средней мощности в режиме рециркуляции. За это время должно накопиться не меньше 250 мл жидкости. Если жидкости меньше, значит, количества хладагента недостаточно – проведите замеры давления повторно. Хотя возможно, проблема в грязном испарителе – как минимум два раза в сезон его нужно очищать от пыли. Провести его чистку также можно своими руками. После выполнения комплекса работ автокондиционер должен функционировать идеально!

carnovato.ru

racing-nn.ru

Какое давление должно быть в автокондиционере

ОСНОВНЫЕ КОМПОНЕНТЫ СИСТЕМЫ A/C | Автор топика: Rapula

При определенных соотношениях объема, давления и температуры газ может превращаться в жидкость или затвердевать (из начальной физики).

Поскольку объем замкнутой системы кондиционирования постоянный, получить жидкий фреон на входе испарителя можно снижением его температуры. Так, для фреона R-134a при стандартном объеме системы в газообразном состоянии 0, 015 м³/кг и давлении, в 20…25 атмосфер, создаваемым компрессором, температура конденсации фреона, т.е. превращения его в жидкое состояние, должна быть равна 50…60°С. Но на выходе исправно работающего компрессора она равна 70…90°С. Отсюда, главное назначение конденсора (и само название говорит об этом) – снижать температуру и конденсировать газообразный фреон.

Конденсор на легковых автомобилях обычно установлен перед радиатором двигателя для наиболее эффективного охлаждения.
Горячий газообразный фреон под высоким давлением подается из компрессора в верхнюю часть радиатора, чтобы получать дополнительное движение самотёка фреона сверху вниз (тоже из начальной физики). Охлаждаясь потоком воздуха при движении автомобиля или вентилятором, фреон, проходя по змеевику к нижней части радиатора, достигает температуры конденсации.

В точке конденсации происходит максимальная отдача тепла, поэтому границу жидкого фреона легко определить визуально. При работе системы ниже средних нагрузок (температура окружающего воздуха не более 30°, холостые обороты двигателя не более 1000…) она проходит обычно на 1/3 высоты от нижней части конденсора.

Gregory (Puranjani) Ресивер-осушитель.
Ресивер-осушитель, как правило, установлен по соседству, на нижней (выходной) трубке конденсора. В корпусе ресивера может быть установлен датчик давления и вмонтировано стеклянное окошко для визуального контроля количества и качества фреона.
Аккумулятор же в системах с орифейсом устанавливается после испарителя перед всасывающим портом компрессора. И, поскольку, орифейс в отличие от расширительного клапана не регулирует подачу фреона, основное назначение аккумулятора – не пропускать жидкий фреон на вход компрессора, что приведет к его поломке.

Составной частью и ресивера, и аккумулятора является фильтр и десикант (осушитель, силикагель).
Работа сетчатого фильтра аналогична работе масляного фильтра двигателя автомобиля, а назначение десиканта – адсорбировать влагу (воду) из фреона.

К взаимозаменяемости ресиверов следует относиться с пониманием дела. Например, десикант ХН-5 для работы с фреоном-12 не подходит для фреона-134, т.к. может разрушиться и закупорить магистраль или привести к поломке компрессора, ведь компрессор как двигатель – с поршнями и клапанами “боится” абразива. Десиканты ХН-7 и ХН-9 менее эффективны, но совместимы с обоими видами фреона.

Установлено, что максимально допустимое присутствие примесей (в т.ч. воздуха и воды) в системе не должно превышать 2…3%. Если их более 5%, к.п.д. системы резко снижается.
Вода, смешиваясь с фреоном, существенно снижает его эффективность, а в случае взаимодействия с применявшимся до 1993г. фреоном R-12 возможно образование соляной кислоты, разрушающей компоненты системы изнутри.

Есть в моей практике необычный случай, связанный с реакцией накопившихся отложений в орифейсе, поскольку он также имеет сетчатый фильтр и накапливает внутри себя различные примеси из-за некачественного фреона. Требовалось извлечь орифейс из системы автомобиля Ауди, по причине его полного засорения. После расстыковки узла на входе испарителя, т.е. на открытом воздухе, орифейс, или точнее содержимое его сетчатого фильтра воспламенилось, как бенгальский огонь. Извлечь его из трубки было довольно сложно даже специальным съемником. Стоит ли говорить, что уготовано компрессору?

Хочу отметить, что появившиеся в последнее время системы без ресивера с вмонтированным в боковую часть конденсора осушителем – это всего лишь тубус с силикагелем. Из-за неплотного прилегания его к стенкам конденсора, возможно попадание в компрессор выработки или примесей некачественного фреона, поэтому к обслуживанию подобных систем требуется иной подход…

И еще. В обслуживании кондиционеров присутствует тенденция не менять ресиверы, аккумуляторы, фильтры, поскольку они в 10 раз дороже масляных и воздушных фильтров на двигатель автомобиля, хотя компрессор кондиционера всего в 3 раза дешевле ремонта двигателя. Поэтому выбор за клиентом. Данное наблюдение основано на многолетнем опыте общения с клиентами, а статистика выхода из строя двигателей автомобиля по вине нерабочего масляного фильтра аналогична статистике поломок компрессоров.

Gregory (Puranjani) ТРВ – ТермоРасширительный Вентиль
Расширительные клапаны старого типа с колбой и сменивший его “Н”-типа различаются методом измерения температуры испарителя. Оба клапана имеют мембранный механизм, регулирующий величину зазора входной трубки испарителя, только у первого положение мембраны зависит от температуры термочувствительной колбы, прикрепленной к сотам испарителя, а у второго – от температуры самого фреона, выходящего из испарителя. Следовательно, второй метод более точный. Есть случаи, когда при небольшом смещении колбы или неправильной ее установке после замены испарителя нарушалась вся работа системы (следует отметить, что крепление колбы к поверхности испарителя – дело ответственное, а ее теплоизоляция обеспечивается только специальным материалом).

Блочная Н-конструкция надежнее, хотя есть тоже слабое место – корпус мембраны из тонкого материала и в месте крепления к корпусу клапана может нарушиться его герметизация, если, например, при установке приложить механические усилия. При этом утечка фреона может быть незаметной после установки испарителя, и на поиск места утечки затем уйдет много времени.
В отличие от расширительного клапана орифейс – это жиклер с отверстием постоянного сечения, рассчитанным на прохождение через него такого количества фреона, которое необходимо для максимального охлаждения испарителя при условии постоянно работающего компрессора.

Gregory (Puranjani) Назначение расширительного клапана и орифейса – пропускать жидкий фреон высокого давления в количестве, необходимом испарителю для создания заданной температуры. Только в системе с орифейсом температура задается временем работы компрессора, т.е. временем его включенного состояния. Проходя через расширительный клапан или орифейс, фреон изменяет свое состояние на газообразное. Давление падает, а температура резко снижается. Здесь есть одно существенное правило, по которому происходит процесс охлаждения испарителя. В испаритель фреон попадает в жидком распыленном состоянии, т.е. в виде мельчайших капель. Переходя после расширительного клапана в зону низкого давления, фреон закипает, т.к. его капельки мгновенно охлаждаются до температуры кипения жидкого фреона при давлении, которое имеется в испарителе. Эта температура очень низкая (-15…-20°C). Для фреона соприкосновение со стенками испарителя, которые намного теплее его самого, равнозначно соприкосновению воды с раскаленной плитой. При кипении фреон отбирает тепло от стенок испарителя. Задача расширительного клапана, чтобы все капельки жидкого фреона испарились, не доходя до выхода испарителя. Ведь попадание их на вход компрессора приведет к его поломке. В этом и есть различие систем с расширительным клапаном и с орифейсом: расширительный клапан сам регулирует количество проходящего через него фреона, а орифейс, как жиклер с постоянным сечением, усредняет необходимое для испарителя количество фреона. Отсюда и возможность появления жидкого фреона на выходе испарителя, а, следовательно, в системах с орифейсом применяется аккумулятор (жидкого фреона), который установлен именно на выходе испарителя. Здесь есть еще одно “но”. Аккумуляторы “нетерпимы” к избытку фреона в системе, т.к. могут накапливать жидкий фреон в ограниченном количестве и сверх положенного начинают пропускать его на вход компрессора.

Метки: Какое давление должно быть в автокондиционере

Проверка давления фреона R-410A в кондиционере инверторного типа Сайт: www.privatmaster.dp.ua.

Каково рабочее давление автокондиционера? | Автор топика: Алена

Какое давление всасывания и нагнетания должно быть в автокондиционере, работающем на R134a?

Зоя Давление по высокому 6-28 bar на всасывании от 1, 3 до 3, 5bar . Давление напрямую зависит от температуры внешней, чем она выше, тем выше и оба давления.

Пётр так это от обьёма системы зависит. вообще в даташите компрессора все параметры указаны.

jelektrotexnika.ru
