Содержание

Формула для расчета производительности | Мембранные компрессоры



Для расчета производительности компрессора мы рекомендуем использовать следующую простейшую формулу:



Формула расчета производительности компрессора



где:



Q — производительность (Нм3/ч)



3 — объем заполняемой емкости (м3)



P2 — максимальное / конечное рабочее давление в баллонах (бар или МПа изб)



P1 — начальное рабочее давление в баллонах (бар или МПа изб). Обычно равно «0», так как заправляемые баллоны, как правило, пустые.



tчас — время, за которое должны быть заправлены баллоны с начального давления до нужного вам значения (час)



Эта формула используется в тех случаях, когда вам необходимо выбрать производительность компрессора для заправки баллонов высокого давления.



Рекомендации на тему Как выбрать компрессор для заправки баллонов высокого давления? вы можете увидеть на этой странице.



Видео с рекомендациями по использованию указанной выше формулы:





Все вопросы, связанные с подбором компрессоров для заправки баллонов высокого давления, можно обсудить с нашим специалистом, позвонив по телефону:



+7 (812) 448-08-67



Также можно отправить запрос по электронной почте:



[email protected]



Прокомментировать эту статью или задать вопрос можно в форме ниже.



Мы ответим в течение одного рабочего дня.



С уважением,

Константин Широких



Вернуться в раздел Полезная информация



Как выбрать компрессор для заправки баллонов высокого давления?



Каталог компрессоров Ковинт КСВД-М



Список уже проработанных решений https://4000bar.ru/category/modeli





4000bar.ru

расчет производительности компрессора — DRIVE2

Пока обед, решил подсчитать пока теоретически, сколько может "качнуть" компрессор от ЗИЛ-130

Берем старое доброе видео


rutube.ru/video/857ac6e893e5d43b393704064762817c/
и считаю производительность
V =i*f*s*n*λ
где
i = число всасываемых объёмов = 2
f = площадь поршня = 0,00283
S = ход поршня = 0,038
n = обороты, при моих шкивах= 2450
λ = объёмный коэффициент, неизвестен, но у поршневых компрессоров обычно от 0,6 до 0.8

считаю два варианта, оптимистические и пессиместический:
λ =0,6
V = 316 литр в минуту
λ =0,8
V = 421 литров в минуту

можно ли доверять расчёту?

Да сейчас пересчитаю для китайского однопоршневика Eco 251
i = 1
f = площадь цилиндра = 0,00181
S = ход поршня = 0,043
n = обороты по заводу= 2850
λ = 0,6
V= 133л!

По сути так оно и есть в реальности, даже чуть меньше, значит объёмный коэфициент у китайца менее 0,6, я бы к 0,5 поставил даже по заводу. Это говорит о том, что компрессор удушен по входу, выходу. да еще и большой недоход поршня к головке компрессора

Теперь увеличиваем объёмный коэфициент (облегчаем вход, выдув, подгоняем поршень к головке компрессора уменьшая число прокладок под цилиндром, притираем клапана) и делаем его, скажем 0,8

i = 1
f = площадь цилиндра = 0,00181
S = ход поршня = 0,043
n = обороты по заводу= 2850
λ = 0,75
V= 166л

В яблочко, на деле всё так и есть, сам лично проверял.

Не исключаю, что в идеале объёмный коэффициент можно погнать до 0,8, тогда на выходе китайский однопоршневик на холодную дунет 177 литров в минуту.

Следовательно ЗИЛ-вский скорее всего тоже можно подтянуть к объёмному коэффициенту 0,75+ без проблем, значит на выходе здравствуйте 400 литров?

И кто тут говорил, что он мало может качать? ведь 400 на выходе — это на обычном компрессоре будет 650-700 литров на всосе (те значения, что производитель заявляет)

Осталось проверить на практике мой ЗИЛ-овский, может быть к вечеру? будете ждать?))))

www.drive2.ru

Определение производительности компрессора


⇐ ПредыдущаяСтр 4 из 18Следующая ⇒

Производительностью компрессора называется величина, равная объему сжимаемого за единичное время (1 минуту) воздуха. Производительность подразделяют на теоретическую (равна 700 литрам в минуту) и эффективную (равна 420 литрам в минуту). Последняя всегда меньше первой из-за наличия в цилиндрах компрессора мертвого пространства, наличия противодавления в пространстве под поршнем, а также упругого сопротивления пластинчатых клапанов, гидросопротивлению при всасывании и нагнетании и потерям на трение при вращении коленчатого вала.

Мертвым пространством называется свободное пространство между днищем поршня и клапанной коробкой. Оно образуется из-за того, что поршень в своем верхнем положении (положении окончания фазы нагнетания) не доходит до клапанной коробки — между ними сохраняется постоянный зазор. После нагнетания воздух, оставшийся в образовавшейся воздушной подушке, имеет давление, равное давлению нагнетания. Чем оно выше, тем больший ход поршня требуется для того, чтобы расширить оставшийся под поршнем воздух до атмосферного, т.к. только в этот момент открывается всасывающий клапан.

Определение производительности в эксплуатации

Для этого необходимо при включившихся МК на всем составе засечь по манометру прирост давления воздуха в НМ за одну минуту их работы. Этот прирост должен составлять не менее 1 АТ. Это говорит о том, что все МК на составе работоспособны и имеют расчетную эффективную производительность:

Q = Vнм x (Pкон-Pнач) / t

Здесь Q — производительность, Vнм — объем напорной магистрали (420 л), Pкон — избыточное давление по окончании замера (1 АТ), Pнач — избыточное давление в начале замера (0 АТ), t — время испытания (1 мин).

Определение производительности на отдельном вагоне

Выполняется в ТР-2 после замены клапанной коробки или в ТР-3 после ремонта самого МК. Для этого необходимо на порожнем вагоне закрыть концевые краны НМ и ТМ, соединить все воздушные магистрали между собой, ручку крана машиниста перевести во второе (поездное) положение и при закрытых дверях включить МК. При этом время его работы до достижения давления воздуха 8 АТ в напорной и других воздушных магистралях вагона должно составлять не более 8 минут.

Определение производительности методом двух резервуаров.

Производится при изготовлении нового МК, а также в случае его ремонта на заводе-изготовителе. Для этого следует закрыть все краны, включить МК и, после увеличения давления воздуха в I резервуаре до 8 АТ, открыть полностью кран 3, а кран 1 приоткрыть так, чтобы величина давления в I резервуаре сохранилась постоянной — 8 АТ. После этого необходимо полностью открыть кран 2, а кран 3 полностью закрыть. При этом ведется наблюдение за величиной давления воздуха во II резервуаре — за 1 минуту она должна вырасти не менее, чем на 1,5 АТ



Причины снижения эффективной производительности:

· Засорение воздушного фильтра компрессора

· Неплотная посадка пластин клапанов на свои седла

· Излом пластин клапанов или их подгар

· Износ компрессионных колец поршней

· Пробой уплотнительных прокладок клапанной коробки

· Неплотность в соединении выходного штуцера крышки с накидной гайкой трубопровода НМ.

Воздушные резервуары

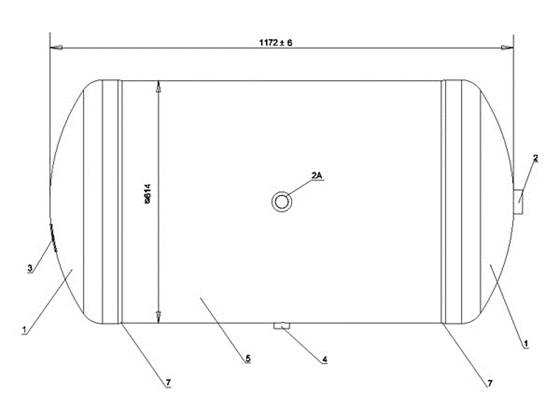

Воздушные резервуары (емкости) (рис. 4.1) предназначены для создания необходимого запаса сжатого воздуха определенного давления для обеспечения действия пневматических приборов и электрических аппаратов после остановки компрессоров.

Рис. 4.1. Воздушный резервуар

Резервуары наполняются сжатым воздухом давлением 5÷8 АТ и относятся к наиболее ответственному оборудованию вагонов метрополитена.

В зависимости от типа, на вагоне может быть установлено несколько воздушных резервуаров: от двух на номерных вагонах с краном машиниста № 013 до четырех на вагонах "Е" с краном машиниста № 334.

Все резервуары размещаются под вагоном и крепятся к раме кузова посредством двух хомутов с использованием деревянных подкладок ― между рамой кузова и резервуаром.

Применение деревянных подкладок обусловлено, прежде всего, хорошей изоляционной способностью дерева. В случае непреднамеренного переброса низковольтного напряжения на трубопроводы магистрали управления, а через них на все трубопроводы, воздушные резервуары также окажутся под напряжением. Резервуары, благодаря своему большому объему, начнут выступать в роли конденсаторов электрической энергии, что может вызвать пробой, т.е. появление дугового искрообразования между резервуаром и заземленной рамой кузова. Структура металла стенки резервуара будет нарушена.

Переброс напряжения может возникнуть из-за неисправности электромагнитных вентилей цепи управления и разрушения орешковых изоляторов.


Рекомендуемые страницы:

lektsia.com

Производительность компрессоров — Статьи — ПневмоЛенд

Количество литров сжатого воздуха, которое компрессор способен нагнать за минуту времени. Указанная в каталогах величина всегда обозначает производительность на всасывании (производители обычно измеряют ее при температуре окружающей среды в 20 градусов). Эта величина может меняться в зависимости от температуры воздуха, а так же от модели оборудования. Поэтому стоит выбирать компрессор с 30-50% запасом по производительности по сравнению с указанной.

Компрессоры средней производительности выпускаются горизонтальными, оппозитными, угловыми и вертикальными.

Угловые компрессоры занимают меньшую площадь, хотя динамическая уравновешенность их хуже, чем оппозитных. Примером могут служить угловые вертикально-горизонтальные крейцкопфные компрессоры типа П (прямоугольные), которые чаще всего выполняют двухрядными.

Большинство покупателей при поиске компрессорного оборудования ориентируются на понятие «производительность компрессора».

Но далеко не все из них знают о нюансах, которые скрываются за этим простым термином.

В этой статье мы расскажем о всех особенностях термина «производительность компрессора», чтобы вы могли избежать возможных ошибок при выборе оборудования.

Под «производительностью» мы понимаем произ­водство «чего-либо» за единицу времени. Применительно к компрессорному оборудованию этим «чем-то» является сжатый воздух или газ. Здесь мы будем говорить именно о сжатом воздухе, как о наиболее распространенном продукте в области компрессорной техники (хотя все сказанное, в равной мере, относится и к другим газам).

Производительность компрессора — это параметр, который определяет, какой объем воздуха/газа он может сжать в единицу времени.

Производительность компрессора принято измерять в «единицах объема за единицу времени», т.е. в л/мин, м

3/мин, м3/ч и т.д.

Но все мы знаем, что воздух меняет свой объем при изменении температуры и давления.

Это означает, например, что компрессор, установленный на берегу моря (где атмосферное давление и, соответственно, плотность воздуха выше) будет иметь бо́льшую производительность, чем тот же компрессор, установленный высоко в горах.

Или другой пример: один и тот же компрессор в жаркий день доставит потребителю меньший объем сжатого воздуха, чем в холодный.

Кроме того, влажность воздуха также оказывает влияние на производительность компрессора.

Вот почему при указании производительности компрессора необходимо также указывать условия (температуру, давление, влажность), при которых эта производительность определяется.

Давайте теперь разберемся, как изготовители компрессоров обычно указывают производительность своих изделий.

Производительность указывается в так называемых «нормаль­ных» кубических метрах в час (минуту) – Nm3/h, Nm3/min. Под буквой «N» подразумеваются «нормальные условия», установлен­ные Международным Союзом Теоретической и Прикладной Химии (IUPAC) — температура 0°С, абсолютное давление 101325 Па (760 мм рт. ст.), относительная влажность 0%.

Тут следует сделать оговорку – в России продолжает действовать ГОСТ 2939-63 «Газы. Условия для определения объема», согласно которому объем газов должен приводиться к следующим условиям: температура 20°С, абсолютное давление 101325 Па, относительная влажность 0%. Это означает следующее:

  • встретив обозначение Nm3/h, можно с уверенностью сказать, что это производительность, приведенная к «нормальным условиям», установленным IUPAC;
  • встретив такое же обозначение на русском языке нм3/ч, однозначно сказать, какие из «нормальных условий» (российские ГОСТ или международные IUPAC) подразуме­ваются в данном конкретном случае уже нельзя.

Если такую единицу измерения мы встретим в описании импортного компрессора (т.е. переведенном на русский язык), то это «нормальные условия» UIPAC.

Если же такая единица измерения встречается в описании компрессора отечественного производства или в техническом задании, то варианта может быть два – либо производитель (заказчик) придерживается российских стандартов и это «нормальные условия» по ГОСТ, либо производитель (заказчик) «шагает в ногу со временем J» и это «нормальные условия» по международным стандартам.

Этот вопрос необходимо обязательно уточнить! Почему это так важно, мы увидим чуть дальше.

Очень многие зарубежные изготовители компрессорного обору­дования указывают производительность компрессора в m3/h (m3/min) FAD при определенном выходном давлении.

Это не что иное, как сокращение от «Free Air Delivery» или «Подача Атмосферного Воздуха». Очень часто встречается пояснение, что это производительность компрессора, приведенная к условиям всасывания, которые обязательно при этом указываются.

Иными словами, производительность по FAD – это количество сжатого компрессором атмосферного воздуха за единицу времени при заданных условиях на входе.

Теперь попробуем разобраться, как соотносятся между собой производительности, указанные в Nm3/h и в m3/h FAD.

Тут нам придется освежить в памяти некоторые знания, полученные в школе :).

Если считать воздух идеальным газом (это можно сделать при приблизительных расчетах производительности), то справедливо следующее выражение:



где P1, V1, T1 – давление, объем и температура воздуха на входе в компрессор (условия всасывания),

P2, V2, T2 – давление, объем и температура воздуха на выходе из компрессора (условия нагнетания),

R – универсальная газовая постоянная.

Нет ничего страшного в том, что мы здесь говорим «объем», а не «производитель­ность». Ведь «производительность» — это «объем» воздуха, сжатый компрессором за «единицу времени».

Из выражения, приведенного выше, легко можно получить следующее:



В этом выражении индексы 1 и 2 не обязательно указывают на «вход» и «выход» компрессора. Это просто разные условия состояния воздуха.

Добавив в данное выражение значение интервала времени, получим аналогичное выражение, но уже для производительности:



где Q1 и Q2 – производительность при различных условиях.

Теперь обозначим индексом N параметры, относящиеся к нормальным условиям, а индексом FAD — параметры определения производительности FAD:



Подставим в полученное выражение параметры для нормальных условий и условий FAD, которые указал производитель компрессора (они, как правило, перечислены в сноске к таблице характеристик компрессора, например, температура 20°С, абсолютное давление 1 бар = 100000 Па).

Не забываем при этом, что температуру следует указывать не в °С, а в °К – градусах Кельвина, (°С + 273):



Итак, даже используя простейшую формулу пересчета, мы получили очень важный результат:

Производительность компрессора, приведенная к нормальным условиям (760 мм рт. ст., 0°С), на 8% меньше производительности, приведенной к условиям всасывания (1 бар, 20°С).

Предположим, вам требуется подобрать компрессор с производительностью 150 Nm3/h в модельном ряду какого-то определенного зарубежного производителя. Вы находите компрессор с производительностью 155 m3/h, но не обращаете внимания на условия, для которых эта производительность указывается.

Вас все устраивает, совершается покупка. И только после ввода компрессора в эксплуатацию оказывается, что его производительность указана для условий 1 бар, 20 °С. А производительность при нормальных условиях: 155 × 0,92 = 142,6 Nm3/h.

Это может стать катастрофой!

Производительности компрессора может не хватить для нормальной работы установленного оборудования!

Есть еще один момент, который следует учитывать при подборе компрессора.

Производительность зарубежных компрессоров, как правило, определяется и указывается в соответствии с приложением С стандарта ISO1217.

В этом приложении есть интересная таблица:

Объемная производительность при заданных условиях

л/с (м3/мин)

Максимально допустимые отклонения объемной производительности

%

Максимально допустимые отклонения потребляемой мощности

%

от 0 до 8,3 (0…0,5)

± 7

± 8

от 8,3 до 25 (0,5…1,5)

± 6

± 7

от 25 до 250 (1,5…15)

± 5

± 6

более 250 (15…)

± 4

± 5

ВНИМАНИЕ: приведенные в данной таблице допуски включают в себя производственные допуски при изготовлении компрессоров и допуски на точность измерений при тестировании.





Пример

Рассмотрим пример: в характеристиках компрессора указана производительность FAD 13,74 м3/мин, а потребляемая мощность 96,39 кВт.

В соответствии с таблицей, реальная производительность может отличаться от заявленной на ± 5%, т.е. находиться в пределах от 13,05 до 14,43 м3/мин.

То же касается и потребляемой мощности. Отклонение ± 6% дает нам интервал от 91,57 до 101,21 кВт.

Согласитесь, «разброс» почти в 1,5 м3/мин и 10 кВт является довольно ощутимым.

При подборе компрессорного оборудования обязательно уточняйте, для каких условий указана его производительность.

Так как при измерении производительности и потребляемой мощности компрессора допускается погрешность, всегда ориентируйтесь на худший вариант (минимальная производительность и максимальная потребляемая мощность).

Соответственно, выбирайте производительность компрессора с запасом.

При выборе прибора следует руководствоваться кругом технических задач, условиями проведения работ и его ценой.  В нашем магазине представлен огромный ассортимент различных инструментов и оборудования. Если у вас возникли вопросы, обращайтесь по указанным на сайте телефонам. Наши специалисты всегда готовы ответить на ваши вопросы и помочь выбрать необходимую модель устройства. Доставка товаров осуществляется по всей территории России в короткие сроки. Купить недорого различные приборы и инструменты можно в нашем интернет-магазине www.pnevmoland.ru.

 Компания Пневмоленд  является одной из немногих, которые предлагает своим клиентам полный цикл услуг — от поставки промышленного компрессорного и насосного оборудования до выполнения всех видов ремонтных и сервисных работ. Наша компания - официальный сервисный центр в Белгороде, Воронеже, Москве, Курске, Липецке, Орле и Тамбове торговых марок KRAFTMANN, ALUP, ABAC, FUBAG, REMEZA, ZAMMER, ATMOS, EWM, KSB, ENDRESS, HITACHI, BLUE WELD, NOVUS, PROJAHN,  STEINEL.

 Наши условия работы ориентированы на установление прочных взаимовыгодных и долговременных отношений, удовлетворяющих запросу самого требовательного Заказчика.

Заказать и купить  понравившиеся товары  Вы можете в компании Пневмолендт или на нашем сайте  www.pnevmoland.ru . Цена  Вас приятно обрадует.






www.pnevmoland.ru

Производительность компрессора

Компрессором называется устройство для сжатия и подачи воздуха. В современной промышленности наиболее широкое применение нашли два типа этих устройств: поршневые и винтовые.

В большинстве случаев они являются взаимозаменяемыми, поэтому в первую очередь подбор компрессора для производственных нужд ведется по его техническим характеристикам: максимальному давлению, объему ресивера, мощности привода и конечно же производительности.

Расчет производительности компрессора

Производительностью компрессора называется объем сжатого газа, вырабатываемый за единицу времени.

Эта величина может измеряться в литрах в минуту (л/мин) или кубических метрах в минуту (м3/мин). Как правило производительность компрессора высчитывают при нормальных условиях (атмосферное давление - 105 Па; температура воздуха — 0 оС ).

Существуют два способа измерения этой технической характеристики компрессора: по выходу и по входу.

В первом случае производительность компрессора означает, какое количество сжатого газа за единицу времени было получено из выходного отверстия. При измерении по ходу учитывается количество газа, всасываемого в агрегат.

При небольшой разнице давлений два этих значения будут практически равны, а вот при сильном сжатии газов разница может быть довольно значительной.

Особенно это характерно для поршневых компрессоров: производительность по входу и выходу может отличаться больше чем в два раза.

Неудивительно, что некоторые недобросовестные производители оборудования для сжатия и подачи газов указывают для своих устройств только входную производительность.

Поэтому, перед покупкой, способ измерения этого параметра следует уточнять отдельно ибо приобретать устройство «с запасом» производительности.

Регулировка производительности компрессора

Оптимальным режимом использования любого оборудования, в частности компрессора является эксплуатация в номинальном расчетном режиме.

Однако, ситуация, при которой потребителям требуется весь объем вырабатываемого газа встречается крайне редко. В таких случаях возникает необходимость подстраивать производительность компрессора под конкретные производственные нужды.

Существует несколько способов регулировки производительности компрессора:

  • включение-выключение
  • сброс излишков сжатого газа в атмосферу
  • подключение «мертвого» объема
  • включение режима холостого хода
  • дросселирование на всасывании
  • регулирование частоты вращения двигателя при помощи частотного преобразователя
  • дискретная регулировка частоты вращения двигателя.

Включением-выключением регулируются в основном маломощные компрессоры. При таком способе при повышении давления до максимально допустимого предела компрессор выключается а при падении ниже критической отметки включается.

Достоинством способа является экономия электроэнергии, вот только двигатель от постоянных пусков и остановок быстро изнашивается.

Излишки воздуха в атмосферу сбрасывают сегодня лишь в исключительных случаях из-за высокой неэкономичности способа, поэтому используется он только в тех случаях, когда предельное давление воздуха достигается очень редко.

«Мертвым объемом» называются излишки воздуха, остающиеся в цилиндре поршневого компрессора. При его увеличении производительность агрегата падает.

Перевести на холостой ход можно винтовые компрессоры. Для поршневых агрегатов метод не применим.

Дросселирование на всасывании заключается в применении специального регулирующего клапана, устанавливаемого на пути всасываемого воздуха и постепенно закрывающегося при повышении давления.

Применение частотного преобразователя является наиболее эффективным способом, принятым на сегодняшний день. При увеличении давления в компрессоре, число оборотов двигателя постепенно снижается и наоборот.

Дискретное регулирование по принципу действия аналогично частотному преобразованию, вот только изменение частоты вращения двигателя происходит не плавно, а рывком (дискретно).

В каждом конкретном случае способ регулирования выбирается в зависимости от экономической целесообразности и сроков окупаемости.

www.compressor-rnd.ru

Расчет компрессоров. Подбор компрессорного оборудования

Задача № 1. Вычисление величины вредного объема газа поршневого компрессора

Условия:

Поршень одноступенчатого одноцилиндрового компрессора одинарного действия имеет диаметр d = 200 мм, а ход поршня составляет s = 150 мм. Вал компрессора вращается со скоростью n = 120 об/мин. Воздух в компрессоре претерпевает сжатие от давления P1 = 0,1 мПа до P2 = 0,32 мПа. Производительность компрессора составляет Q = 0,5 м3/мин. Принять показатель политропы m равным 1,3.

Задача:

Необходимо вычислить величину вредного объема газа в цилиндре Vвр.

Решение:

Сперва определим площадь сечения поршня F по формуле:

F = (π · d²)/4 = (3,14 · 0,2²)/4 = 0,0314 м2

Также определим объем Vп, описываемый поршнем за один ход:

Vп = F · s = 0,0314 · 0,15 = 0,00471 м3

Из формулы расчета производительности компрессора найдем значение коэффициента подачи λ (поскольку компрессор простого действия, то коэффициент z = 1):

Q = λ · z · F · s · n

λ = Q/(z · F · s · n) = 0,5/(1 · 0,0314 · 0,15 · 120) = 0,88

Теперь воспользуемся приближенной формулой расчета коэффициента подачи, чтобы найти объемный КПД насоса:

λ = λ0 · (1,01 - 0,02·P2/P1)

λ0 = λ / (1,01 - 0,02·P2/P1) = 0,88 / (1,01 - 0,02·0,32/0,1) = 0,93

Далее из формулы объемного КПД выразим и найдем величину вредного объема цилиндра:

λ0 = 1 – с·[(P2/P1)1/m-1]

где c = Vвр/Vп

Vвр = [(1-0,93) / ([0,32/0,1]1/1,3-1)] · 0,00471 = 0,000228 м3

Итого получим, что вредный объем цилиндра составляет 0,000228 м3

Задача №2. Определение расхода и потребляемой мощности компрессорного оборудования

Условия:

Одноступенчатый двухцилиндровый компрессор двойного действия имеет поршни с диаметром d = 0,6 м, величина хода которых составляет s = 0,5 м, а величина вредного пространства с = 0,036. Вал компрессора вращается со скоростью n = 180 об/мин. Воздух при температуре t = 200 в компрессоре претерпевает сжатие от давления P1 = 0,1 мПа, до P2 = 0,28 мПа. При расчетах принять показатель политропы m равным 1,2, а механический ηмех и адиабатический ηад КПД взять равными 0,95 и 0,85 соответственно.

Задача:

Необходимо определить расход Q и потребляемую мощность N компрессора.

Решение:

Вначале определим площадь поперечного сечения поршня F по формуле:

F = (π · d²)/4 = (3,14 · 0,6²)/4 = 0,2826 м2

Далее перед расчетом производительности компрессора необходимо найти коэффициент подачи, но сперва определим объемный КПД:

λ0 = 1 – с·[(P2/P1)1/m-1] = 1 - 0,036·[(0,28/0,1)1/1,2-1] = 0,95

Зная объемный КПД, воспользуемся найденным значением и с его помощью определим величину коэффициента подачи по формуле:

λ = λ0 · (1,01 – 0,02·P2/P1) = 0,95 · (1,01 – 0,02 · 0,28/0,1) = 0,91

Теперь подсчитаем производительность компрессора Q:

Q = λ · z · F · s · n

Поскольку компрессор двойного действия, то коэффициент z будет равен 2. Поскольку компрессор двухцилиндровый, то итоговое значение производительности необходимо также помножить на 2. Получим:

Q = 2 · λ · z · F · s · n = 2 · 0,91 · 2 · 0,2826 · 0,5 · 180 = 92,6 м3/мин

Массовый расход воздуха G будет равняться , где ρ – плотность воздуха, при данной температуре равная 1,189 кг/м3. Рассчитаем это значение:

G = Q · ρ = 92,6 · 1,189 = 44 кг/мин

Часовой расход будет равен

60·G = 60·44 = 2640 кг/час.

Чтобы рассчитать потребляемую мощность компрессора, предварительно необходимо вычислить величину работы, которая должна быть затрачена на сжатие газа. Для этого воспользуемся следующей формулой:

Aсж = k/(k-1) · R · t · [(P2/P1)(k-1)/k-1]

В этой формуле k – показатель адиабаты, который равняется отношению теплоемкости при постоянном давлении к теплоемкости при постоянном объеме (k = СPP/CV), и для воздуха этот показатель равен 1,4. R – газовая постоянная, равная 8310/M Дж/(кг*К), где М – молярная масса газа. В случае воздуха М берется равной 29 г/моль, тогда R = 8310/29 = 286,6 Дж/(кг*К).

Подставим полученные значения в формулу работы по сжатию и найдем ее значение:

Aсж = k/(k-1) · R · t · [(P2/P1)(k-1)/k-1] = 1,4/(1,4-1) · 286,6 · (273+20) · [(0,28/0,1)(1,4-1)/1,4-1] = 100523 Дж/кг

После нахождения значения затрачиваемой на сжатие воздуха работы становится возможным определение потребляемой компрессором мощности по следующей формуле:

N = (G · Aсж) / (3600 · 1000 · ηмех · ηад) = (2640 · 100523) / (3600 · 1000 · 0,85 · 0,95) = 91,3 кВт

Итого получим, что расход компрессора составляет 92,6 м3/мин, а потребляемая мощность – 91,3 кВт

Задача №3 Определение количества ступеней сжатия компрессора и значения давлений на каждой ступени

Условия:

Необходимо осуществлять подачу аммиака в размере 160 м3/час под давлением 4,5 мПа. Начальное давление азота составляет 0,1 мПа, а начальная температура – 20°C. При расчетах принять максимальную степень сжатия x равной 4.

Задача:

Необходимо определить количество ступеней сжатия компрессора и значения давлений на каждой ступени.

Решение:

Сперва рассчитаем необходимое количество ступеней n, воспользовавшись формулой для определения степени сжатия:

xn = Pк/Pн

Выразим и рассчитаем значение n:

n = log(Pк/Pн) / log(x) = log(4,5/0,1) / log(4) = 2,75

Округлим получившееся значение до ближайшего большего целого числа и получим, что в компрессоре должно быть n = 3 ступени. Далее уточним степень сжатия одной ступени, положив, что степень сжатия на каждой отдельной ступени одинаково.

x = n√(Pк/Pн) = ∛(4,5/0,1) = 3,56

Рассчитаем конечное давление первой ступени Pn1 (n = 1), которое является также начальным давлением второй ступени.

Pк1 = Pн · xn = 0,1 · 3,561 = 0,356 мПа

Рассчитаем конечное давление второй ступени Pn2 (n = 2), которое является также начальным давлением второй ступени.

Pк1 = Pн · xn = 0,1 · 3,56² = 1,267 мПа

Итого в компрессоре должно быть три ступени, причем на первой ступени давление повышается с 0,1 мПа до 0,356 мПа, на второй – с 0,356 мПа до 1,267 мПа и на третьей – с 1,267 мПа до 4,5 мПа.

Задача №4. Подбор компрессора по заданным условиям

Условия:

Требуется обеспечить подачу азота Qн в размере 7,2 м3/час с начальным давлением P1 = 0,1 мПа под давлением Р2 = 0,5 мПа. В наличие имеется только одноступенчатый поршневой компрессор двойного действия. Поршень имеет диаметр d равный 80 мм, а длина его хода s составляет 110 мм, при этом объем вредного пространства равен 7% от описываемого поршнем объема. Скорость вращения вала компрессора n составляет 120 об/мин. При расчетах принять показатель политропы m равным 1,3.

Задача:

Необходимо выяснить, подходит ли имеющийся в наличии компрессор для выполнения поставленной задачи. В случае если компрессор не подходит, рассчитать, насколько необходимо увеличить частоту вращения вала, чтобы его применение стало возможным.

Решение:

Поскольку объем вредного пространства равен 7% от описываемого поршнем объема, то по определению следует, что величина вредного пространства с равна 0,07.

Также предварительно вычислим площадь поперечного сечения поршня F:

F = (π · d²)/4 = (3,14 · 0,08²)/4 = 0,005 м2

Для дальнейших расчетов необходимо рассчитать объемный КПД компрессора λ0:

λ0 = 1 – с·[(P2/P1)1/m-1] = 1 – 0,04·[(0,5/0,1)1/1,3-1] = 0,9

Зная λ0, далее найдем коэффициент подачи λ:

λ = λ0 · (1,01 – 0,02·(P2/P1)) = 0,9 · (1,01 – 0,02·0,5/0,1) = 0,82

Далее становится возможным найти производительность компрессора Q. Поскольку компрессор двойного действия, то коэффициент z будет равен 2:

Q = λ · z · F · s · n = 0,82 · 2 · 0,005 · 0,11 · 120 = 0,11 м3/мин

Выражая Q в часовом расходе, получим значение Q = 0,11 · 60 = 6,6 м3/час.

Поскольку требуемая величина подачи составляет 7,2 м3/час, то можно сделать вывод, что имеющийся в наличии компрессор не способен выполнять поставленную задачу. В таком случае рассчитаем, насколько нужно увеличить число оборотов вала для удовлетворения требованиям применимости. Для этого найдем необходимое число оборотов из соотношения:

nн/n = Qн/Q

nн = n · Qн/Q = 120 · 7,2/6,6 = 131

В таком случае имеющийся компрессор можно будет применять, если увеличить скорость вращения его вала на 131-120 = 11 об/мин.

Задача №5. Расчет фактической производительности поршневого компрессора

Условия:

Дан трехцилиндровый поршневой компрессор двойного действия. Диаметр поршней d равен 120 мм, а величина их хода s составляет 160 мм. Скорость вращения его вала n равна 360 об/мин. В компрессоре происходит сжатие метана от давления P1 = 0,3 мПа до давления P2 = 1,1 мПа. Известно, что объемный коэффициент λ0 равен 0,92.

Задача:

Необходимо рассчитать фактическую производительность поршневого компрессора.

Решение:

Предварительно вычислим площадь поперечного сечения поршней компрессора F по формуле:

F = (π · d²)/4 = (3,14 · 0,12²)/4 = 0,0113 м2

На основе исходных данных найдем величину коэффициента подачи λ по формуле:

λ = λ0 · (1,01 – 0,02 ·(P2/P1)) = 0,92 · (1,01 – 0,02·(1,1/0,3)) = 0,86

Теперь можно воспользоваться формулой для расчета производительности поршневого компрессора:

Q = λ · z · F · s · n

Здесь z – коэффициент, зависящий от числа всасывающих сторон отдельного поршня. Поскольку данный в условии задачи компрессор двойного действия, то в этом случае величина z равна 2.

Кроме того, поскольку в рассматриваемом случае компрессор трехцилиндровый, то есть три цилиндра работают параллельно друг другу, то итоговая суммарная производительность всего компрессора будет в 3 раза выше производительности отдельного поршня, поэтому в расчетную формулу необходимо добавить коэффициент три.

Суммируя все вышесказанное, имеем:

Q = 3 · λ · z · F · s · n = 3 · 0,86 · 2 · 0,0113 · 0,16 · 360 = 3,6 м3/мин.

Итого получим, что производительность рассматриваемого поршневого компрессора составляет 3,6 м3/мин или 216 м3/час.

Задача №6. Расчет производительности двухступенчатого поршневого компрессора

Условия:

В наличии имеется двухступенчатый поршневой компрессор простого действия. Поршень ступени низкого давления имеет диаметр dн = 100 мм, а его ход sн равен 125 мм. Диаметр поршня высокого давления dв равен 80 мм при величине хода sв = 125 мм. Скорость вращения вала n составляет 360 об/мин. Известно, что коэффициент подачи компрессора λ составляет 0,85.

Задача:

Необходимо рассчитать производительность компрессора.

Решение:

В случае многоступенчатых поршневых компрессоров для расчетных зависимостей используются данные ступени низкого давления, так как именно на ней происходит первичный всас газа, определяющий производительность компрессора в целом. При расчете производительности данные последующих ступеней не используются, так как на них не происходит дополнительного всаса сжимаемого газа. Отсюда следует, что для решения данной задачи достаточно знать диаметр dн и ход поршня sн ступени низкого давления.

Вычислим площадь поперечного сечения поршня ступени низкого давления:

Fн = (π · dн²)/4 = (3,14 · 0,1²)/4 = 0,00785 м2

Рассматриваемый компрессор не является многопоршневым и имеет простой тип действия (величина z = 1), отсюда следует, что конечный вид формулы расчета производительности в конкретном случае будет иметь вид:

Q = λ · Fн · sн · n = 0,85 · 0,00785 · 0,125 · 360 = 0,3 м3/мин

Получим, что производительность данного поршневого компрессора составляет 0,3 м3/мин или, при пересчете на часовой расход, 18 м3/час.

Задача №7. Расчет действительной производительности двухвинтового компрессора

Условия:

Дан двухвинтовой компрессор. Ведущий вал компрессора вращается со скоростью n=750 об/мин и имеет z=4 канала длиной L=20 см. Также известно, что площадь поперечного сечения канала ведущего вала составляет F1=5,2 см2, а аналогичная величина для ведомого вала F2 равна 5,8 см2. При расчетах коэффициент производительности λпр принять равным 0,9.

Задача:

Необходимо рассчитать действительную производительность двухвинтового компрессора Vд.

Решение:

Перед расчетом действительной производительности найдем значение производительности теоретической, не учитывающей неизбежно возникающих обратных протечек газа сквозь зазоры между роторами и корпусом компрессора.

Vт = L·z·n·(F1+F2) = 0,2·4·750·(0,052+0,058) = 66 м3/мин

Поскольку известен коэффициент производительности, учитывающий обратные протечки газа, то становится возможным определить действительную производительность данного двухвинтового компрессора:

Vд = λпр·Vт = 0,9·66 = 59,4 м3/мин

В итоге получим, что производительность данного двухвинтового компрессора равняется 59,4 м3/мин.

Задача №8. Расчет потребляемой мощности винтовым компрессором

Условия:

В наличии имеется винтовой компрессор, предназначенный для повышения давления воздуха с P1=0,6 мПа до P2=1,8 мПа. Теоретическая производительность компрессора Vт составляет 3 м3/мин. При расчетах адиабатический КПД ηад принять равным 0,76, а показатель адиабаты воздуха k принять равным 1,4.

Задача:

Необходимо рассчитать потребляемую компрессором мощность Nп.

Решение:

Для расчета теоретической мощности адиабатического сжатия винтового компрессора воспользуемся формулой:

Nад = P1 · VT · [k/(k-1)] · [(P2/P1)(k-1)/k - 1] = 600000 · 3/60 · 1,4/(1,4-1) · [(1,8/0,6)(1,4-1)/1,4 - 1] · 10-3 = 38,7 кВт

Теперь, когда известно значение Nад, можно рассчитать потребляемую мощность компрессора сухого сжатия:

N = Nадад = 38,7/0,76 = 51 кВт

Итого получим, что потребляемая мощность данного двухвинтового компрессора равна 50 кВт.

Задача №9. Расчет потребляемой мощности двухвинтовым компрессором

Условия:

Дан двухвинтовой компрессор, работающий с производительностью Q=10 м3/мин. Рабочая среда – воздух при температуре t=200 C. Сжатие воздуха в компрессоре происходит от давления P1=0,1 мПа до давления P2=0,6 мПа. Известно, что величина обратных протечек βпр в компрессоре составляет 0,02. Внутренний адиабатический КПД компрессора ηад равен 0,8, а механический КПД ηмех равен 0,95. При расчетах показатель адиабаты воздуха k принять равным 1,4, а величину газовой постоянной для воздуха R взять 286 Дж/(кг*К).

Задача:

Необходимо рассчитать потребляемую компрессором мощность N.

Решение:

Определим значение удельной работы компрессора Aуд:

Aуд = R · Tв · [k/(k-1)] · [(P2/P1)(k-1)/k-1] = 286 · [20+273] · [1,4/(1,4-1)] · [(0,6/0,1)(1,4-1)/1,4-1] = 196068 Дж/кг

Далее вычислим массовый расход воздуха G положив, что при 20°C плотность воздуха ρв составляет 1,2 кг/м3:

G = Q·ρв = 10·1,2 = 12 кг/мин

При расчете мощности компрессора необходимо учитывать наличие в нем обратных протечек рабочей среды, компенсация которых влечет за собой дополнительный расход мощности. Рассчитаем суммарный расход компрессора Gсум с учетом обратных протечек:

Gсум = G·(1+βпр) = 12·(1+0,02) = 12,24 кг/мин

Теперь становится возможным определение мощности компрессора с учетом адиабатического и механического КПД:

N = (Gсум·Aуд) / (ηад·ηмех) = (12,24·196068) / (60·1000·0,8·0,95) = 52,6 кВт

В итоге получим, что мощность данного компрессора составляет 52,6 кВт.

Задача №10. Расчет потребляемой мощности центробежным компрессором

Условия:

Дан центробежный трехступенчатый односекционный компрессор, рабочие колеса которого идентичны друг другу. Компрессор работает с объемным расходом V равным 120 м3/мин воздуха при температуре t=20°C (плотность воздуха ρ при этом будет равна 1,2 кг/м3). Также известно, что окружная скорость рабочего колеса u составляет 260 м/с, а коэффициент теоретического напора ступени ϕ равен 0,85. Общий КПД компрессора η составляет 0,9. Для первой ступени коэффициент потерь на трение βт составляет 0,007, коэффициент потерь на протечки βп равен 0,009, и при расчете принять, что для последующих степеней потери будут увеличиваться на 1%.

Задача:

Необходимо рассчитать потребляемую компрессором мощность N.

Решение:

Мощность, расходуемая на сжатие газа, может быть рассчитана по формуле:

Nвн = V · ρ · ∑[u²i · φi · (1+βTп)i]

Где i – количество ступеней. Поскольку в условиях задачи сказано, что все колеса в пределах секции одинаковы, то они имеют равные окружные скорости u и коэффициенты теоретического напора ϕ, поэтому данную формулу можно преобразовать:

Nвн = V · ρ · u² · φ · ∑(1+βтп)i

Для первой ступени:

1 + βт + βп = 1 + 0,007 + 0,009 = 1,016

Далее, воспользовавшись допущением, что потери на последующей ступени возрастают на 1%, рассчитаем величину 1+βтп для второй ступени:

1,016·1,01 = 1,026

Для третьей ступени:

1,026·1,01 = 1,036

Итого получим:

Nвн = 120/60 · 1,2 · 260² · 0,85 · (1,016+1,026+1,036) · 10-3 = 424,5 кВт

Теперь становится возможным нахождение потребляемой мощности компрессора:

N = Nвн/η = 424,5/0,9 = 471,7 Вт

Итого получим, что мощность данного компрессора составляет 471,7 кВт.

Задача №11. Расчет КПД центробежного компрессора

Условия:

Дан центробежный двухступенчатый односекционный компрессор, рабочие колеса которого идентичны друг другу. Компрессор перекачивает воздух при температуре t=20°C (плотность ρ при этих условиях равна 1,2 кг/м3) при расходе V=100 м3/мин от начального давления P1=0,1 мПа до конечного давления P2=0,25 мПа. Окружная скорость колес u равняется 245 м/с, коэффициент теоретического напора ϕ равен 0,82. Общий коэффициент потерь на трение и протечки (1+ βт + βп) для первой ступени равен 1,012, для второй ступени этот коэффициент равен 1,019. Сжатие газа происходит в изоэнтропном процессе. При расчетах показатель адиабаты воздуха k принять равным 1,4, а величину газовой постоянной для воздуха R взять 286 Дж/(кг*К). Газ в условиях задачи считать несжимаемым (коэффициент сжимаемости z=1).

Задача:

Необходимо рассчитать изоэнтропный КПД компрессора ηиз.

Решение:

Изоэнтропный КПД есть отношение мощности сжатия газа в изоэнтропном Nиз процессе к внутренней мощности сжатия компрессора Nвн. Отсюда следует, что для нахождения искомой величины предварительно требуется расчет Nвн и Nиз.

Мощность сжатия газа в изоэнтропном режиме может быть определена по формуле:

Nвн = V · ρ · z · R · (273+t) · k/(k-1) · [(P2/P1)(k-1)/k-1] =
= 100/60 · 1,2 · 1 · 286 ·(273+20) · 1,4/(1,4-1) · [(0,25/0,1)(1,4-1)/1,4-1] · 10-3 = 175,5 кВт

Внутреннюю мощность компрессора определим по формуле:

Nвн = V · ρ · ∑[ui2 · φi · (1+βтп)i] = 100/60 · 1,2 · 245² · 0,82 · (1,012+1,019) = 200 кВт.

Далее определим искомую величину:

ηиз = Nиз/Nвн = 175,5/200 = 0,88

Итого получим, что изоэнтропный КПД данного двухступенчатого односекционного компрессора равен 0,88.

Расчет и подбор трубопроводов. Оптимальный диаметр трубопровода

Вакуумные компрессорные системы, вакуумные компрессоры
Вентиляторы. Турбовентиляторы. Расчет и подбор вентиляторов
Винтовые компрессоры
Дожимная компрессорная станция
Компрессорные установки для кислого газа, водорода, агрессивных газов, коксового газа, кислорода
Мембранные компрессоры
Основные характеристики компрессора. Производительность компрессора. Мощность компрессора
Передвижные компрессоры
Расчет компрессоров. Подбор компрессорного оборудования
Ротационные воздуходувки
Паровые турбины Shin Nippon Machinery (SNM)
Турбодетандеры
Турбокомпрессоры
Центробежная компрессорная установка
Центробежные воздуходувки и газодувки
Центробежные компрессоры
Установки для получения азота
Установки для получения сжатого воздуха

Классификация компрессоров
Лопастные компрессоры
Объемные компрессоры
Применение винтовых компрессоров
Применение поршневых компрессоров
Применение центробежных компрессоров
Роторные компрессоры
Смазка цилиндров поршневых компрессоров

Классификация компрессоров
Объемные компрессоры
Применение винтовых компрессоров
Применение поршневых компрессоров
Применение центробежных компрессоров
Роторные компрессоры
Смазка цилиндров поршневых компрессоров
Винтовые компрессорные установки
Мембранные компрессоры
Основные характеристики компрессора. Производительность компрессора. Мощность компрессора
Передвижные дизельные (винтовые) компрессоры
Поршневые компрессоры
Расчет компрессоров. Подбор компрессорного оборудования
Сравнительный анализ компрессоров
Центробежные компрессоры. Азотные компрессоры

intech-gmbh.ru

Производительность компрессора - расчет производительности компрессора

Компания ГК «ПромОборудование» реализует компрессоры по ценам от производителя. В число наших услуг входит помощь по подбору оборудования, и бесплатная доставка до объекта. За справками обращаться по телефону: +7(347)278-62-14

Компрессорное оборудование предназначено для подачи сжатого воздуха, необходимого для работы пневматического инструмента. Наиболее широко в промышленности используются компрессоры винтовые и поршневые, которые являются взаимозаменяемыми. При выборе компрессора прежде всего обращают внимание на мощность привода, максимальное давление, объем ресивера и производительность.

Расчет производительности оборудования

Производительность – это объем сжатого воздуха или газа, который выдает компрессор за одну единицу времени. Величина производительности может исчисляться в кубических метрах за минуту, или в литрах за минуту. При нормальных условиях, производительность высчитывается исходя из температуры воздуха – 0 градусов, и атмосферного давления – 105 Па.

Измерить производительность компрессора можно двумя способами: по входу, и по выходу. В случае вычисления по выходу, берут за основу единицу времени, которая была получена из выходного отверстия. При измерении по входу учитывают количество всасываемого газа в оборудование.

Если разница давлений незначительна, то показатели этих вычислений будут практически идентичны, но при сильном сжатии данные могут существенно отличаться. Особенно это касается поршневых компрессоров, производительность которых, по входу и выходу может отличаться в два и более раз. Именно поэтому, рекомендуется перед приобретением, уточнять о параметрах измерения или купить компрессор с производительным запасом.

Регулировка производительности компрессора

Промышленный компрессор можно приобрести в ГК «ПромОборудовании». Благодаря тесному сотрудничеству с заводами-производителями у нас есть возможность предложить Вам любое компрессорное оборудование и  комплектующие.

Номинальный расчет оборудования позволит использоваться компрессорную установку в оптимальном режиме. Не всегда потребителю требуется весь выдаваемый компрессором объем сжатого газа, и в таких случаях необходимо знать, как настроить производительность под определенные нужды.

Отрегулировать производительность компрессора можно несколькими способами:

  • Запуск холостого хода;
  • Сброс излишков сжатого газа;
  • Подключение «мертвого» объема;
  • Дискретная регулировка частоты вращения;
  • Вкл-выкл компрессора;
  • Дросселирование на всасывании;
  • Регулировка частоты вращения при помощи частотного преобразователя.

Метод «вкл-выкл» эффективен только на компрессорах малой мощности. Особенностью этого способа является экономия электроэнергии, но стоит понимать, что такие действия изнашивают двигатель.

Излишек воздуха в цилиндре поршневого компрессора зовут «мертвым объемом», и чем его больше, тем ниже производительность компрессора.

Метод холостого хода применяется только в винтовых компрессорах. Но самым эффективным способом является применение частотного преобразователя. Увеличивая давление в компрессоре, можно снизить количество оборотов, и наоборот увеличить, при снижении давления.

Также вам могут быть интересны другие наши статьи по темам - Почему перестал качать компрессор, не запускается генератор - причины, компрессор гонит масло, выбор компрессора для пескоструя, какой компрессор лучше купить для шиномонтажа, виды компрессоров и их классификация, какой компрессор нужен для покраски авто, какое масло заливать в компрессор, защита компрессора от перегрева, основные неисправности компрессора и их устранение, принцип работы компрессора.

gkpnevmo.ru
