Как соединить трубки | Все своими руками

Опубликовал admin | Дата 22 мая, 2013

Способ соединения двух трубок

     Здравствуйте уважаемые посетители. Давным-давно, в те еще времена, когда в России, только что было разрешено использование CВ диапазона радиосвязи, срочно потребовалась простенькая антенна. Естественно самая простая и не требующая СУ (согласующих устройств), это GP. В распоряжении были трубки от старого «Волнового канала» и разломанная раскладушка.

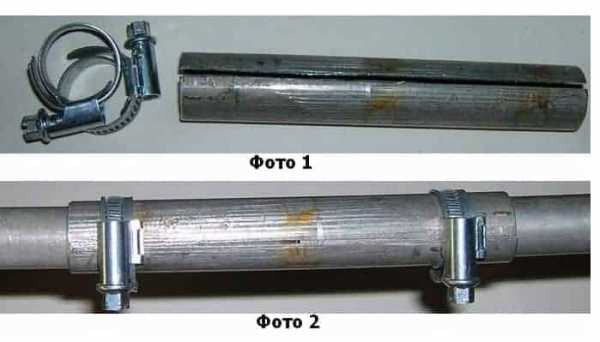

Нужно было соединить три трубки в единое целое, т.е. получить штырь длиной 2,7м. Внутренний диаметр трубок от раскладушки был на 2мм больше наружного диаметра трубок от старой антенны. Вот здесь и пришла идея использовать разрезной патрубок, который мог иметь внутренний диаметр, как больше наружного диаметра соединяемых трубок, так и меньше его. В первом случае в патрубке необходимо сделать пропил такой ширины, при которой бы при сжатии патрубка хомутами, он плотно обжимал соединяемую трубку.

Соединенные таки способом трубки имеют хороший электрический контакт. Соединение получается прочным. При необходимости вся система очень быстро разбирается. Надеюсь все понятно из фото 1 и 2. На фото 1 показан как раз один из патрубков антенны GP, видны следы от старых хомутов. Таким способом можно соединять и деревянные детали.

     Используя такое соединение (смотрим фото 3), можно изготовить разборные, легкие подпорки под ветви плодовых деревьев. В магазинах продаются черенки для граблей, которые имеют длину 1,2… 1,5 метра, диаметр от 3 до 4см.

Используя пару таких черенков, пару червячных хомутов и разрезной патрубок из алюминиевой трубки подходящего диаметра, можно сделать прекрасную подпорку. Еще одно преимущество такого соединения, это возможность подтянуть хомуты, когда, например, усыхает древесина черенка. Пару оборотов отвертки – и соединение опять становится жестким. Иногда ломаются черенки лопат, особенно, когда они сделаны из березы, а под рукой нового нет, в этом случае тоже можно применить такое соединение в месте излома. Получается своего рода бандаж.

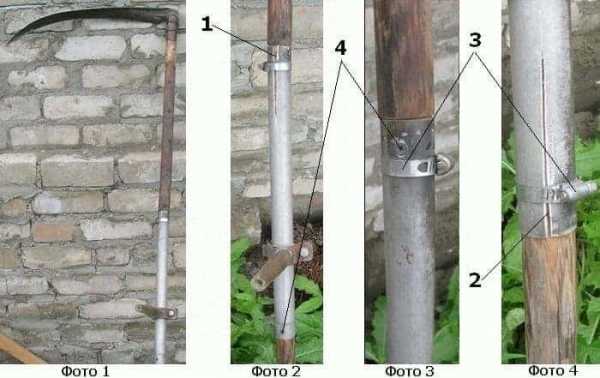

     Три года у меня сломалось косовище у косы в том месте, где была врезана рукоять. Пересаживать косу дело очень серьезное и кропотливое. Опять вспомнил про разрезной патрубок. Думал временно, а получилось как у русских. Косовище сломалось так, что пришлось его укоротить, поэтому вместо разрезного патрубка я использовал трубку с разрезанными концами. Вот, как все выглядит.

Обсудить эту статью на - форуме "Радиоэлектроника, вопросы и ответы".

Просмотров:7 687


www.kondratev-v.ru

Пайка алюминиевых трубок кондиционера своими руками

Содержание статьи:

Для соединения трубок кондиционеров в квартирах или офисах чаще всего используют вальцовку. Этот метод несложен, доступен и безопасен для оборудования. Но иногда необходимо осуществить пайку трубок кондиционера.

При наличии элементарных технических знаний заменить или перепаять медную трубу в кондиционере можно самостоятельно. Трубы не входят в комплектацию устройства – их покупают в строительных магазинах. Подойдет медная труба с примесями серебра, способная выдерживать температурные перепады, возникающие при работе климатических систем, и не подвергающаяся коррозии. Материалы труб выдерживают высокое давление и не деформируются. Химический состав позволяет сохранить поверхностный слой длительное время, что позволяет системе работать без необходимости ремонта.

Материалы и оборудование

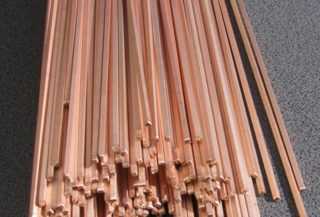

Медно-фосфорные припои

Диаметр трубы подбирается, исходя из мощности устройства – чем мощнее, тем больше диаметр. На стоимость трубы влияют ее технические характеристики, марка производителя, характеристики металла. Не стоит экономить на трубах, так как от этого зависит срок службы и качество работы сплит системы.

Пайка трубок кондиционера начинается с подбора необходимых инструментов и материалов:

  1. Труборез. Этот инструмент позволит хорошо подготовить конец детали, который будет соединяться при помощи припоя.

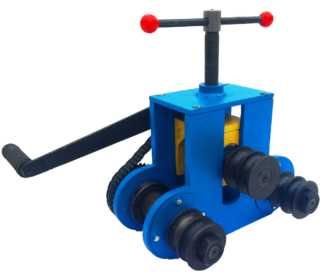

  2. Трубогиб. Во избежание заломов и плохой проходимости нужно пользоваться специальным инструментом, чтобы диаметр не менялся, и в то же время трубу можно было согнуть под углом.
  3. Паяльник из металла, газовая горелка.
  4. Припой для пайки медных труб кондиционера.

На прочность и герметичность пайки большее значение оказывает чистота поверхностей. Но вид припоя нужно подобрать правильно. Пайка осуществляется твердым или мягким припоем.


Трубогиб позволяет избежать заломов, сохранив диаметр трубы

Припои делятся на:

  • медно-фосфорные;
  • серебряные.

Чтобы запаять алюминиевую трубку кондиционера используют сразу два вида припоя. Для медных трубок лучше выбирать припой с ионами серебра, чем фосфорный. Это связано с хрупкостью фосфорного вещества в том случае, если в сплаве находится более 10% никеля.

Если в состав твердого припоя входит кадмий, нужно позаботиться о своем здоровье, так как пары отравляют организм.

Для качественного соединения трубок подбирают горючую смесь. Проверяют при включении:

  1. Если факел средней величины и равномерного синего цвета, это означает, что газово-кислородная смесь хорошо сбалансирована по составу. Металл будет нагреваться равномерно.
  2. Бледно-голубой цвет факела говорит о том, что в смеси больше кислорода. Это будет окислять металл, и на нем появится темный налет.

При развальцовке внешней трубки соблюдают необходимый зазор, в который будет затекать припой. При отсутствии такового соединение трубок не будет герметичным, и фреон вытечет под давлением за считанные минуты.

Как паяются трубки из меди – процесс и правила

Перед соединением трубки кондиционера необходимо зачистить наждаком или металлической щеткой. Остатки смазки, земли, краски ухудшают сцепление припоя и металла.

Пайка трубок кондиционера проводится пламенем газовой горелки. При оптимальной газовой смеси пламя одновременно очищает и нагревает поверхности трубок, подготавливая их к соединению.

Чтобы соединить трубки кондиционера методом пайки, необходимо вставить одну трубку в другую на длину, равную или больше диаметра трубок. Зазор составляет от 0,025 см до 0,125 см.

Трубки прогревают горелкой равномерно. Чтобы припой проникал в зазор, температура внутренней и наружной должна быть одинаковой. При этом захватывается не только место предполагаемой сварки, но и немного дальше – сантиметров на 7 в каждую сторону.

Прогретый прут припоя опускают во флюс, тонкий слой которого предохраняет его от окиси. Чем меньше слой флюса, тем качественнее получается пайка.

После того, как получилось запаять трубки кондиционера, остатки флюса счищаются.

Условия, которые соблюдаются при работе:

  1. На горелке должна быть функция уменьшения пламени, чтобы контролировать процесс нагрева. Перегретая трубка деформируется и конец приходится отпиливать.
  2. Развальцовка проводится на той трубе, которая лежит навстречу идущему фреону, чтобы не было трения и сопротивления в месте пайки. Например: если фреон идет слева, то расширяют правую сторону трубки и наоборот.
  3. Так как некоторые припои во время нагревания выделяют вредные газы, следует обеспечить вентиляцию или надеть респиратор.

Низкотемпературная пайка

Низкотемпературный режим соединения двух металлических деталей подразумевает нагревание основных частей ниже 427 градусов, то есть, ниже температуры плавления основного металла. При данном методе металл меньше окисляется, можно добиться локального прогревания. Экономится энергия и материалы. Результат – аккуратный точный стык.

Особенности высокотемпературной пайки

Для фреоновой трассы высокотемпературная пайка не применяется

Температура плавления при высокотемпературной пайке выше 427 градусов, но ниже температуры плавления соединяемых деталей. Технология отличается от низкотемпературной. При вакуумной пайке используют мягкий припой из олова. Высокотемпературные технологии используют для соединений, которые в дальнейшем будут работать с высокими температурами.

Для самостоятельного выполнения работ достаточно низкотемпературного режима. В трубах не предполагается высоких температур фреона, но соединение должно выполняться герметично во избежание утечки хладагента в процессе работы.

Сварка трубок кондиционера

Метод аргонной сварки трубок кондиционера используется при износе или деформациях трубок из алюминия. Аргонная сварка применяется потому, что нагретый алюминий покрывается оксидной пленкой при взаимодействии с кислородом. Аргон предотвращает контакт с кислородом и образование пленки.

Метод сварки трубок хорош для ремонта автокондиционеров.

strojdvor.ru

Как соединить алюминиевый и алюминиевый провод между собой правильно?

Когда требуется соединить между собой 2 разных участка провода, то необходимо кроме качественного контакта, получить достаточную прочность участка, где эти провода соединяются между собой.

Если принимать во внимание нормативные документы, которые действуют на территории нашей страны, то соединять алюминиевые провода между собой допустимо с помощью различных способов:

  1. Сварка.
  2. Опрессовка.
  3. Спаивание.
  4. Соединение при помощи клемм.

Несмотря на то, что все эти способы соединения, указанные в нормативных документах, представлены в качестве универсальных, далеко не каждый из них окажется подходящим при работе с алюминиевыми проводами.

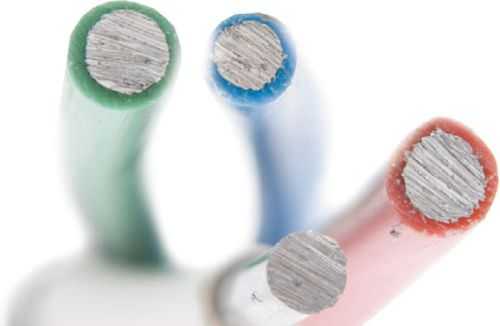

Прежде всего, это связано с особенностями такого материала, как алюминий, в частности, с его техническими характеристиками. Как известно из школьного курса химии, на поверхности алюминия всегда находится оксидная пленка, образованная вследствие прямого контакта с кислородом воздуха.

Она не способна проводить через себя электрический ток. Помимо этого, у оксидной пленки довольно высокая температура плавления – в районе 2000 градусов. Этот показатель значительно выше по сравнению с температурой плавления самого алюминия.

Если же снимать эту пленку механическим способом, то она очень быстро снова возникнет. Стоит отметить, что наличие данной пленки при паянии алюминия очень сильно мешает процессу соединения алюминиевой жилы с припоем. Также, она способна вызвать затруднения при сварке проводов, потому что вследствие ее наличия возникают различные включения, из-за которых сильно снижается качество контакта.

К дополнительным характеристикам такого материала, как алюминий, относится повышенная хрупкость и текучесть. В связи с этим, при соединении проводов из алюминия следует заранее позаботиться, чтобы они были расположены так, чтобы полностью исключалась возможность механического воздействия на данный участок.

Стоит отметить, что при соединении проводов с помощью стандартного болтового зажима, его придется периодически подтягивать, так как металл будет постепенно вытекать из-под болта. В результате, соединение будет становиться слабее.

Скрутка

Алюминиевые провода зачастую соединяют между собой при помощи скрутки. Это наиболее простой, но и самый опасный метод соединения проводов между собой.

Последовательность действий при использовании данной технологии будет следующий:

  1. Сначала, с проводов снимают изоляцию приблизительно по 4-5 см с каждой стороны. Удобнее всего здесь применять специальный инструмент, предназначенный именно для этой цели.
  2. Теперь контакты следует обезжирить. Для этого их придется протереть тряпкой, предварительно смоченной в ацетоне.
  3. Наждачной бумагой удаляют оксидную пленку с поверхности металла, то есть зачищают его до получения металлического блеска.
  4. Провода скрещивают друг с другом, после чего одна из жил максимально плотно накручивается на другую при помощи пассатижей.
  5. Второй провод таким же способом накручивается на первый.
  6. Скрутку теперь следует заизолировать при помощи изоляционной ленты. Профессиональные электрики также рекомендуют воспользоваться специальной термоусадочной трубкой или кембриком. С его помощью можно качественно предохранить оголенную область от негативного воздействия внешней среды.

В принципе, технология довольно-таки простая. Надо лишь помнить о том, что жилы требуется оголять минимум на 4-5 см, а скрутку производить не вручную, а только при помощи пассатижей, чтобы провода прилегали к другу максимально близко.

Если этого не сделать, то в результате получится неплотный контакт, из-за чего участок может сильно нагреваться. В свою очередь, такой эффект вызывает короткое замыкание, а в некоторых случаях даже пожар.

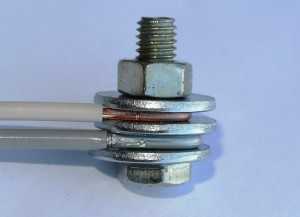

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

  1. Пружинная шайба.
  2. Стандартная шайба.
  3. Колечко первого провода.
  4. Еще одна стандартная шайба.
  5. Колечко второго провода.
  6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

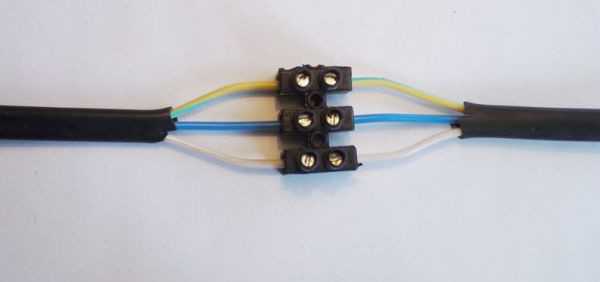

Используем клеммные колодки

Если у алюминиевых проводов незначительная нагрузка по току, то их можно соединять между собой при помощи клеммных колодок. Несмотря на то, что внешний вид таких изделий может сильно отличаться, принцип их работы один и тот же.

Корпус у колодок делается из пластика либо карболита. В нем расположены трубки с толстыми стенками, изготовленными из латуни. По бокам находятся резьбовые отверстия. В противоположные концы заводят соединяемые провода, которые закрепляют с помощью винтов. Необходимо отметить, что в одну латунную трубку разрешается вставлять столько проводов, сколько туда поместится.

Это не слишком надежное соединение по сравнению с пайкой, однако на монтажные работы тратится в несколько раз меньше времени. Помимо соединения проводников, изготовленных из одного материала, в клеммных колодках допустимо использовать разные провода.

Неразъемное соединение

Если в дальнейшем не планируется разбирать соединение проводов, то можно использовать так называемые неразъемные способы. Данные методы являются одними из наиболее надежных. Желательно их использовать, прежде всего, в труднодоступных местах.

Одним из наиболее легких методов неразъемных соединений является опрессовка. Для этого берется алюминиевая трубка подходящего диаметра, провода скручивают между собой,  вставляют в эту трубку и зажимают пресс-клещами. Лучше всего здесь, чтобы проводники входили максимально плотно.

Лишь в этом случае соединение получится наиболее прочным. Стоит отметить: если провода входят в трубку довольно плотно, то скручивать их между собой даже не придется. На последнем этапе соединение изолируют.

Сегодня в продаже можно найти специальные наконечники для изготовления данного соединения, у которых уже имеется изолирующий колпачок. Он сжимается вместе с наконечником и обхватывает провода, закрывая к ним какой бы то ни было доступ.

Для получения качественного неразъемного соединения, нужно иметь специальные клещи, которые будут не перекусывать, а лишь сдавливать. Если их нет в наличии, то вполне подойдут и стандартные пассатижи.

Пайка и сварка

Пайка проводов позволяет получить довольно качественное и неразъемное соединение. Однако, при соединении алюминиевых проводов, следует помнить о наличии на них оксидной пленки, из-за которой будет не слишком хорошо держаться припой.

Чтобы не допустить возникновения такого дефекта, нужно следовать определенной последовательности действий:

  1. Соединяемые участки проводов обрабатывают специальным флюсом, который снимает оксидную пленку с поверхности.
  2. Припоем обрабатывают как можно более тщательно, чтобы у него была наибольшая площадь соприкосновения с проводами.
  3. Когда участок соединения остынет, его желательно обработать наждачной бумагой, чтобы убрать острые края, которые могут повредить изоляционный слой.
  4. Провода в обязательном порядке изолируют.

Пайка требует наличия определенных навыков.

Следует сказать, что у этого метода есть несколько отрицательных моментов:

  1. Его приходится изолировать.
  2. Сам метод достаточно сложен, особенно, если приходится пропаивать провода под потолком, стоя на стремянке.
  3. Если в процессе работы была допущена ошибка, то исправить ее будет довольно проблематично.
  4. На работу уходит большое количество времени.

Сварка чем-то напоминает пайку проводов, но выполняется она значительно быстрее. Для того, чтобы получить качественное соединение, электрод подносится к участку соединения всего лишь на 1-2 секунды. Оба конца провода предварительно обрабатывают флюсом для удаления оксидной пленки.

Если нет опыта работы в этой области, то первоначально следует потренироваться на заранее подготовленных, но при этом не подключенных в систему скрутках.

После завершения сварочного процесса, скрутки проходят специальным растворителем и покрываются лаком. В результате получается качественное соединение, которое может прослужить в течение длительного периода времени, так как такой способ позволяет не допустить возникновения перегрева. Соответственно, такой участок нужно будет изолировать.

Альтернативные варианты

плоско-пружинный зажим

Провода можно соединить между собой с помощью заклепки. В принципе, подобная технология похожа на винтовую технологию, только здесь вместо винта берется заклепка. В конечном итоге получается неразборное соединение.

Выполняется такое соединение довольно просто: на заклепку через пружинную шайбу надеваются оба проводника, затем ее вставляют в заклепочник и сводят ручки до тех пор, пока не раздастся щелчок.

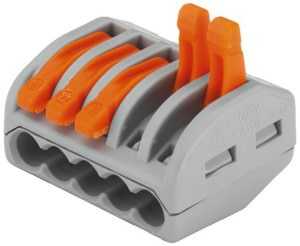

Также, существует специальный плоско-пружинный зажим. Такие изделия бывают одноразовыми и многоразовыми, когда провод может как вставляться, так и выниматься. Однако, следует помнить, что подобные зажимы выполняются из пластика, поэтому использовать их для силы тока свыше 10 А нежелательно.

Работать с ними весьма просто: провода зачищают и вставляют в зажим до щелчка. Без использования специального рычажка вытащить их оттуда невозможно. Также желательно изолировать данный участок провода.

Особенности соединения

Алюминиевые провода лучше всего размещать в специальных распределительных коробках, к которым они должны подходить в гофрированных рукавах. Это особенно важно, когда прокладка ведется на улице или же в случае сооружения проводки во влажном помещении типа ванной комнаты.

Вообще, когда производится соединение алюминиевых проводов, которые будут функционировать на улице, необходимо позаботиться о том, чтобы к участкам соединения не подходила влага.

В противном случае, не удастся избежать короткого замыкания. Весьма удобно в этом случае использовать технологию сварки проводов, так как последующее использование специального лака позволяет исключить воздействие воды на место соединения, а изоляционный слой дополнительно предохранит от удара током.

Блиц-советы

  1. Профессиональные электрики не рекомендуют соединять между собой алюминиевые и медные провода. Это связано со многими причинами, важнейшей из которых является различное сопротивление металлов. Кроме того, при взаимодействии друг с другом медь и алюминий очень быстро окисляются, что вызывает нагрев проводов, в значительной степени ухудшает контакт. Кроме того, их жесткость разная, что значительно усложняет проведение работ.
  2. Можно при необходимости комбинировать те или иные способы соединения проводов. В частности, скрутка вполне хорошо сочетается с пайкой или со сваркой. В итоге получается весьма надежный и неразъемный контакт, который прослужит в течение долгого времени.

housetronic.ru

Как «сварить» алюминиевые трубы без сварочного аппарата

Фотография прекрасной девушки для привлечения вашего внимания

Сварка алюминия - не простая задача

Высокая электро- и теплопроводность алюминия, очень малый вес в сочетании с отличными механическими свойствами его сплавов, сделали этот материал просто незаменимым во многих сферах производства. Но при всех своих уникальных свойствах это металл очень трудно сваривается. Умение качественно варить алюминий - это то, что отличает сварщика высокой квалификации от сварщика-любителя.

Различают два основных способа сварки алюминиевых деталей:

  • MIG сварка алюминия полуавтоматом
  • Аргонодуговая TIG сварка алюминия

Иногда возникает необходимость соединить алюминиевые детали между собой, но при этом под рукой нет подходящего сварочного аппарата или профессионального сварщика, а прочность соединения не играет особой роли. В таком случае на помощь придет метод который описан в нашей видео-инструкции.

Вам понадобится:

  • Пропановая горелка
  • Стержни для пайки алюминия
  • Жидкость для обезжиривания поверхности
  • Струбцины для удержания деталей между собой

"Сварка" алюминия без использования сварочного аппарата

Внимание

На самом деле, это конечно же не сварка. Этот способ, пожалуй, можно назвать пайкой. Не смотря на это, такой метод вполне подойдет в случае когда соединяемые детали не будут испытывать сильные нагрузки, да и не сильные тоже. Например, для изготовления декоративных изделий, сувениров.

Так что, если вам нужно сварить детали из алюминия воспользуйтесь услугами профессионалов. Или купите сварочный аппарат и станьте профессионалом сами. Удачи!

www.stankoff.ru

Как соединить медные и алюминиевые провода

 Сколько было уже сказано о невозможности соединения медной и алюминиевой проводки, мы и вспоминать не будем. Не будем потому, что раз нельзя - значит нельзя.
 Объяснение тому крайне простое, так как металлы при соединении между собой имеют разную электронную структуру, то между ними гарантировано возникают оксидные пленки, которые в свою очередь снижают надежность контакта, а значит в месте соединения возможен перегрев, разъединение проводников и тому подобные неопрятности …

 Тем не менее, перед многими стоит такая задача как соединение проводки из разных материалов, медь и алюминий. Алюминиевая проводка повсеместно применялась в старых зданиях и сооружениях, и от нее не уйти. По крайней мере без полной замены проводки. Полная замена проводки это довольно дорогостоящее и хлопотное мероприятие, а что же можно придумать в качестве альтернативы?
 Да, конечно, в современном мире, где технологии кажутся уже, порой, сказочными не могли не подумать и не предложить вариант решения для такой вроде как пустяшной проблемы, как соединение медной и алюминиевой проводки. И действительно, самым оптимальным вариантом при соединении проводов из разных материалов (медь и алюминий), будет применение специализированных обжимных муфт.

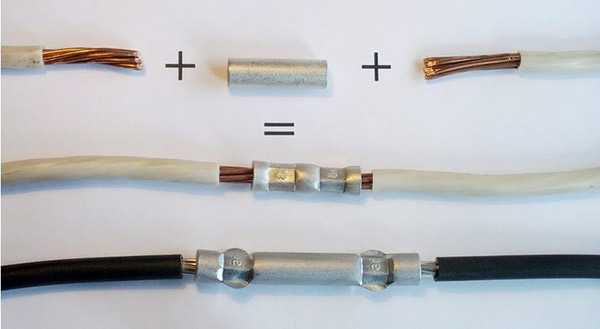

Соединение медных и алюминиевых проводов с помощью муфт

Такие муфты представляют собой трубку с изменяющимся диаметром, так как каждый из материалов имеет один номинальный ток при различных поперечных сечениях.

Что более важно, так это то, что муфты выполнены из двух материалов, а именно с одной стороны медной трубки, с другой стороны алюминиевой. Такие трубки соединенные в заводских условиях соответствуют всем требованиям пропускания электрического тока, они лишены того самого недостатка окислении при соединении двух разнородных материалов обычным скручиванием.
 В итоге, применение специализированных муфт может стать для вас хорошей альтернативой, для решения задачи соединения проводов из алюминия и меди. Вы обеспечите надежный контакт, который будет служить долго и без проблем.

Монтаж (соединение) алюминиевого и медного провода с помощью муфт

 Монтаж проводов с помощью муфт (гильз) про которые мы упомянули выше очень прост. Провода вставляются в трубки в соответсвии с материалом провода, то есть алюминий в алюминий, а медь в медь. После обжимаются с помощью обжимника или обычных плоскогубцев. Место соединения и сама гильза изолируются кембриком или изолентой.



Соединение медных и алюминиевых проводов с помощью шайб и крепежа

Еще один способ обеспечить надежный контакт на долгие года для двух металлов, которые не очень "дружат" друг с другом это применние следующей схемы соединения ...

Прокладка в виде шайбы будет препяттвовать появлению оксидной пленки, тем самым гарантируя постоянное низкое сопротивление в соединении. Естественно, что при монтаже такого соединения необходимо хорошо протянуть крепеж, а аткже после сборки соединения осуществить изоляцию токопропускающих поверхностей. Например можно замотать соединение изолентой.

Соединение медных и алюминиевых проводов с помощью специализированных соединителей (клеймников типа "Ваго")

В наших статьях мы уже рассказывали о клеймниках, которые могут обеспечить соединение проводов не только с различным сечением, но и с разлмичным материалом прводника.

Этот вариант также имеет место быть - "Электропроводка своими руками в квартире, доме" или "Как правильно соеденить провода в распределительной коробке".

xn-----7kcglddctzgerobebivoffrddel5x.xn--p1ai

Как соединить алюминиевые трубки?

Рубрика: "Работаем с металом"

Пайка алюминия в домашних условиях, технологии, способы

1. Самым простым и надёжным способом, подключить что-то или прикрепить к алюминию или его сплавам — это, конечно, болт и гайка или заклёпки. Все другие методы требуют некоторой подготовки, приспособлений, специальных припоев, флюсов для пайки алюминия и т. п.

Как показывает практика, алюминий вообще не паяется обычным способом, оловянно- свинцовым припоем, причиной этому есть оксидная пленка, которая образуется практически мгновенно после очистки спаиваемой поверхности.

2. Поэтому, одним из способов пайки алюминия есть — покрытие поверхности, сразу же после зачистки, слоем расплавленной канифоли. Не самый лучший, но после многократных попыток, натирая жалом паяльника место пайки, можно добиться удовлетворительных результатов.

3. Далее, можно использовать для пайки алюминия раствор канифоли в диэтиловом эфире. Поверхность зачищаем и сразу же смазываем вот таким флюсом, а затем посыпаем медными опилками, которые служат в качестве абразива для снятия оксидной плёнки, и лудим место пайки, обычным припоем (оловянно-свинцовым). После, к залуженной площадке припаиваем медный провод или что-то ещё.

4. Следующая технология пайки алюминия — использование специального припоя для пайки алюминия и флюса. Большинство таких припоев является низкотемпературными, но, температура их плавления выше, чем у оловянно-свинцовых, в пределах 300-600 гр. С. Залогом успеха также есть хороший прогрев и для этого используют газовую горелку или паяльную лампу.

Высокотемпературные припои используют для спаивания массивных деталей, ими ремонтируют и восстанавливают детали из алюминия и его сплавов любой сложности (автомобилей, мотоциклов и т. д.). Спайка получается очень прочной. Таким способом спаивают трубки, например алюминиевые и медные, вставив одна в другую и обпаяв вокруг. Но, при пайке алюминия с другими металлами смотрите, чтобы припой и флюс был предназначен для одного и другого металла.

Поверхность зачищается и покрывается специальным флюсом, как и в предыдущих случаях, а когда припой расплавится — можно поскрести место припоя ещё кончиком ножа из нержавеющей стали (или щёткой из нержавейки), чтобы лучше снялась оксидная плёнка. Таким образом залуживаем алюминиевую поверхность и припаиваем к ней все что нам надо.

На этом не заканчиваются способы пайки алюминия в домашних условиях. Можно применить электрохимический метод.

5. Зачищаем поверхность и наносим на место пайки несколько капель КОНЦЕНТРИРОВАННОГО раствора медного купороса. Затем, берем блок питания на 5-12В и ток примерно на 1 ампер (можно и больше), подключаем к блоку питания сопротивление на 4-5 Ом и мощн. 5-10 Вт, и наше приспособление готово. Нагрузку рассчитываем таким образом, чтобы БП не сгорел во время работы, т. е. примерно на ток 1-5 Ампер.

Теперь алюминиевую заготовку подключаем к отрицательному полюсу блока питания, а к положительному — присоединяем оголенный медный провод (можно скрутить его в небольшую плоскую спиральку), которую вводят затем в каплю раствора купороса так, чтобы конец не касался поверхности детали. Все готово, включаем блок питания и ждем несколько минут. Слой меди, в результате электролиза, осядет на место для пайки. А далее, смыть (но не пытаться стереть медь), лудим, и припаиваем провода или клемму. Этот метод, конечно, не годится для спаивания каких-то массивных деталей, а для контакта с проводами подойдёт.

6. Как вариант, вместо раствора купороса, можно использовать соляную кислоту: капнуть в место пайки и затем водить медным приводом по контактной площадке. Осаждение меди происходит быстрее, чем в первом случае, но с кислотой надо быть осторожно. А место пайки обязательно тщательно смыть водой.

Соединение медных труб: инструкции и сравнение различных монтажных технологий

Чтобы кислота не разъела лишнюю площадь, её можно заклеить скотчем или залить парафином, а нужную площадь оголить. Т. о. можно сделать пайку алюминия с медью и другими металлами, а контактные площадки будут иметь красивую аккуратную форму.

Вот и всё, а если есть ещё какие-то способы пайки алюминия или дополнения к выше сказанному — пишите.

Виктор Донской
www.masteru.org.ua
