Как снять с кондиционера крышку – Чистка кондиционера своими руками – обслуживание внутреннего и внешнего блока

Разборка внутреннего и наружного блоков кондиционера

Содержание статьи:

Регулярное обслуживание кондиционера требует разборки его внутреннего и внешнего блока. Это необходимо при замене деталей сплит-системы и ее полной очистке. Стоит разобраться с особенностями процесса и последствиями неправильной разборки.

Как снять внутренний блок

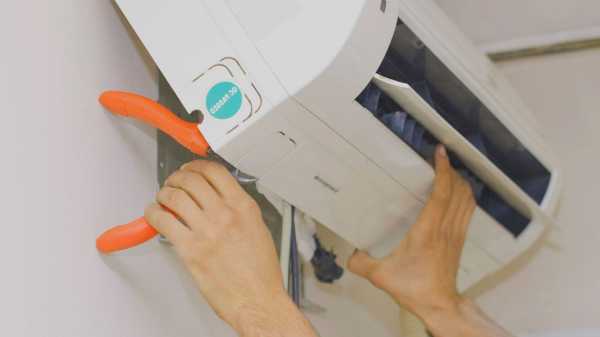

Для снятия внутреннего блока кондиционера любого типа требуется отщелкнуть нижние клипсы. У большинства устройств они находятся снизу и обозначены стрелками или засечками. Типы клипс:

• Зацеп за настенную пластину произведен сверху. В этих случаях на клипсы нажимают вверх.
• Нижний зацеп за пластину. В таких устройствах снизу находятся дополнительные отверстия. Крепления оттягивают вниз от блока.
• Клипсы, расположенные под декоративной крышкой. Сначала снимают крышку, а затем отжимают крепления.

Снятый внутренний модуль кондиционера разбирается легче.

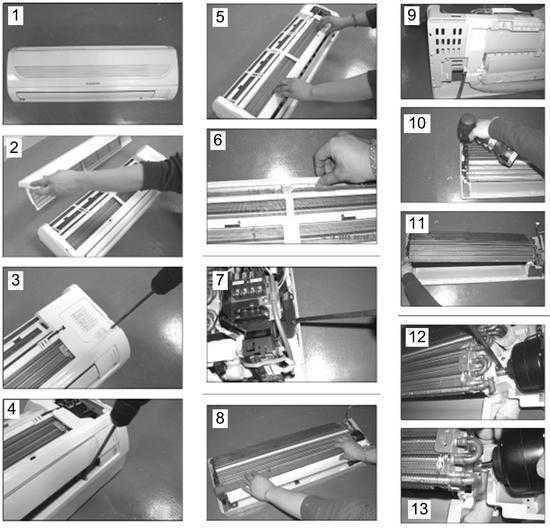

Разборка внутреннего блока кондиционера

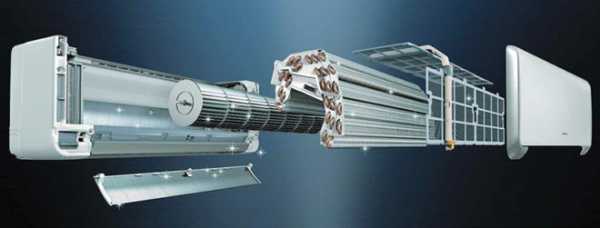

Разобрать внутренний блок сплит-системы можно после отсоединения прибора от сети. Затем открывают крышку корпуса и достают фильтры. Следующим действием нужно снять корпус:

• У любого кондиционера снизу находятся саморезы, которые легко обнаружить под заглушками. Их необходимо выкрутить.
• Под крышкой, за которой расположены фильтры, тоже могут оказаться саморезы или защелки. После их откручивания можно приоткрыть нижний элемент корпуса.
• Следующая задача – освободить защелки, расположенные в верхней части корпуса. Они довольно жесткие, для их отсоединения нужно узнать особенности крепления. Чаще всего их получается разблокировать, потянув низ корпуса на себя и вверх.
• Осталось отсоединить все провода, если они имеются.

Приоткрыв жалюзи, легко снять корпус, потянув его на себя.

Следующий шаг – снятие дренажной емкости. Некоторые модели выполнены монолитными, поэтому в них отделить лоток от корпуса не получится. Важно разобраться в особенностях его установки, чтобы при сборке правильно установить на место.

Под конденсат из лотка рекомендуется подготовить тару. Для разборки емкости достаточно открутить один саморез, а затем отсоединить клипсы внизу. От лотка необходимо отсоединить электродвигатель жалюзи. После извлечения емкости отделяют «хвост» дренажного шланга.

Вентилятор внутреннего блока кондиционера (крыльчатка)

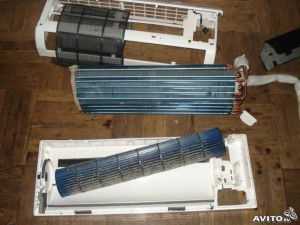

Следующая задача – снять вентилятор (вал). Эта процедура наиболее ответственная и сложная. Простой вариант удаления вала применим, когда его снимают влево, не затрагивая блок управления и двигатель:

• Открутить и освободить левую часть радиатора от корпуса устройства.
• Отвинтить крепление справа в самом валу на несколько оборотов. Этот винт часто сильно затягивают, поэтому важно соблюдать осторожность, чтобы не повредить головку крепежного элемента и не сломать лопасти.
• Извлечь вал снизу из корпуса, следя за сохранностью деталей. Поскольку вентилятор часто устанавливают довольно плотно, для его съема нужен большой опыт. Винт можно держать отверткой, подталкивая вал.

При монтаже вала в корпус устройства винт должен оказаться точно в исходном положении. Иначе вентилятор будет касаться стенок.

Существует и более сложный вариант снятия вентилятора. Если вал вытаскивается с правой стороны, придется снимать электромотор и блок управления.

Последовательность действий:

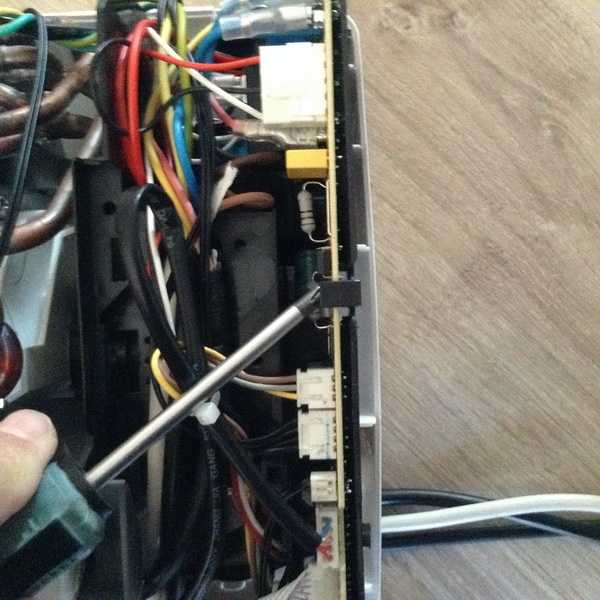

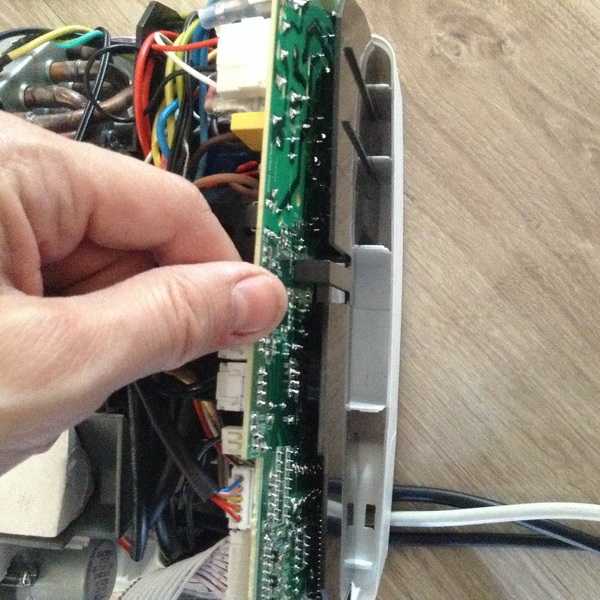

• Извлечь блок управления из корпуса. Это потребует отсоединения всех проводов и датчиков. Затем отсоединяют защелки и выкручивают саморезы, крепящие блок управления.
• Открутить все крепления электродвигателя. Отсоединить кожух с валом.
• Внимательно изучить, как отсоединяется вал от мотора. Осторожно отогнуть медные трубки, подходящие к радиатору.

Разборка внешнего модуля

Демонтаж мобильного или оконного кондиционера не занимает много времени – достаточно извлечь устройство из окна или снять воздуховод. При разборке полноценной сплит-системы требуется сохранить весь хладагент.

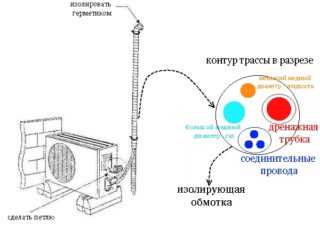

Соединительные трубки, по которым транспортируется фреон, обладают разным диаметром. Тонкий канал служит для транспортировки жидкого хладагента. Большая трубка предназначена для перекачивания газообразного фреона. При разборке кондиционера необходимо «загнать» хладагент в наружный модуль. Затем можно отключать магистральные каналы. Для перекачивания хладагента необходимо при работающем приборе завинтить патрубок с жидким фреоном, который уходит из наружного блока в помещение. Устройство за 1 минуту перекачает газообразное вещество в наружный блок. После этого следует немедленно выключить прибор.

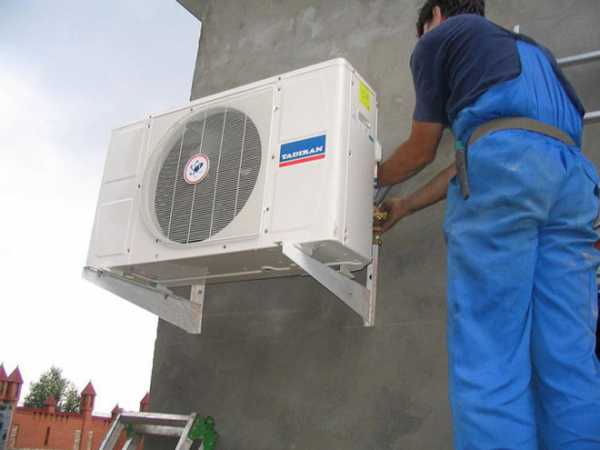

Разборку наружного блока кондиционера выполняют вдвоем. Так можно исключить лишний риск и сократить время работ.

После отключения прибора от электросети отсоединяют кабели, пометив клеммы.

Медные каналы, по которым транспортируется хладагент, можно выпрямить самостоятельно, соблюдая осторожность. Вместе с ними в помещение удаляется электрический кабель. Его прикручивают к концу трубки. Затем нужно открутить гайки, которые держат наружный модуль. Снимают блок вдвоем. В последнюю очередь со стены снимают кронштейны.

Снятый наружный модуль требует вертикального хранения и транспортировки. Для исключения возможных повреждений его помещают в коробку с пенопластом.

Снятие компрессора

В некоторых случаях требуется только демонтаж наружного блока, к примеру, когда требуется наладить работу компрессора. Внутренний блок в этом случае остается на месте. Основная задача – правильно снять компрессор:

1. демонтировать крышку наружного блока;
2. отсоединить трубки нагнетания и всасывания;
3. отсоединить электропровода;
4. отвинтить крепежные элементы вентилятора и конденсатора;
5. удалить из корпуса конденсатор;
6. демонтировать крепления компрессора и саму деталь.

Выполняя такую последовательность действий, можно снизить риск повреждения трубопроводов и получить доступ к другим элементам, расположенным в корпусе.

Последствия неправильного демонтажа

При неправильном демонтаже легко повредить кондиционер. Возможные неприятные последствия:

• Разгерметизация контура охлаждения, что влечет за собой утечку фреона. При последующей установке прибора придется доплачивать за дозаправку системы хладагентом.
• Механическое повреждение корпуса наружного блока, фреоновых патрубков, других деталей.
• Засорение контура охлаждения мусором, проникновение влаги. При попадании пыли компрессор быстрее изнашивается. Вода может окислить поверхность медной фреонотрассы, в результате чего вся система выйдет из строя.
• Падение наружного блока с высоты. Высота установки модуля не важна – после падения его в любом случае придется заменить.

Кондиционер обычно демонтируют при смене места жительства, на время ремонта и чистки. При разборке простых агрегатов не придется разбираться в их устройстве. Однако полноценные сплит-системы требуют внимательного подхода. Поскольку оборудование дорогостоящее, лучше обратиться к профессиональным монтажникам, которые выполнят работу качественно и с гарантией. Разбирать прибор самостоятельно можно только при полной уверенности в понимании его устройства.

strojdvor.ru

Как снять кондиционер со стены во время ремонта?

Случаются ситуации, когда необходимо произвести демонтаж кондиционера. Причины могут быть абсолютно разными — не работает старая сплит-система, возможен переезд или же вы собрались делать ремонт в комнате. Эту проблему можно решить, вызвав мастера из сервисного центра. Но если вы хотите сэкономить средства, имеете некие навыки и желание, то вы сможете справиться с этой задачей самостоятельно. Как снять кондиционер со стены во время ремонта, избежав при этом негативных нюансов и ошибок, как поклеить обои под ним — мы расскажем вам ниже в нашей статье.

к содержанию ↑

Как поклеить обои под кондиционером?

Это — довольно сложная задача. Есть люди, которым “сойдет и так”, а есть и другие, которые хотят сделать все безупречно.

Поклеить обои можно двумя путями:

• Аккуратно наклеить, подсунув на пару сантиметров под устройство, новые обои. Данный способ не принесет желаемого результата, так как невооруженным глазом будет заметно, что обои поклеены под кондиционером не полностью.
• Снять кондиционер на некоторое время, и наклеить обои идеально.

Как снять кондиционер со стены во время ремонта, чтобы конечный результат порадовал — мы и рассмотрим подробно ниже.

к содержанию ↑

Меры предосторожности

Прежде чем разобраться, как снять кондиционер со стены своими руками, необходимо понять, как он устроен, чтобы избежать неприятных последствий. Этот прибор состоит из 2 блоков — наружного и внутреннего расположения. Совмещают их две магистрали, по ним и перемещается хладагент. Фреон в жидком состоянии циркулирует по трубке меньшего диаметра от комнатного к наружному блоку, он же курсирует в обратном направлении, но уже в газообразном состоянии по более толстой медной трубке.

В этой части и кроются проблемы, которые могут испортить все ваши действия при попытке своими руками снять кондиционер:

• Полная или частичная потеря фреона может произойти, если вы отключите магистральные трубопроводы неправильно.
• В теплообменник и трубки может попасть воздух, который содержит влагу, что может привести к поломке при работе кондиционера после его повторного подключения. В компрессор попадает несжимаемая влага и выводит устройство из строя.
• Попадание мелких частиц в медные трубы во время их вытягивания очень быстро приводит к поломке системы.
• Очень осторожно обращайтесь со сгонами на резьбе, которые припаяны к трубкам. При их повреждении потребуется дорогостоящий ремонт.
• Обязательно ставьте метки на клеммах, чтобы вы с легкостью смогли подключить кондиционер повторно, не перепутав при этом провода.
• Нельзя обрезать слишком коротко дренажную трубку, через которую выводится конденсат за пределы наружного блока.

Важно! Изучите внимательно инструкцию, прежде чем начинать демонтаж кондиционера, чтобы не потребовался его ремонт в дальнейшем.

к содержанию ↑

Подготовительный этап

Необходимо подготовить ряд инструментов, без которых справиться с задачей невозможно, прежде чем ответить на вопрос, как снять кондиционер со стены во время ремонта своими руками.

Необходимые инструменты:

• Труборез.
• Манометрический коллектор.

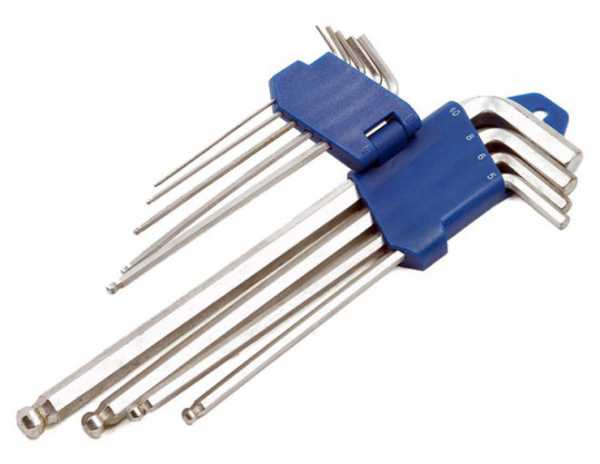

• Торцевые шестигранные ключи.
• Рожковые ключи.
• Бокорезы.
• Разводные ключи.
• Дрель.
• Отвертка крестовая.
• Нож строительный.

Бывают случаи, когда нужно обзавестись и страховочным снаряжением.

Важно! При снятии устройства должно участвовать два человека, чтобы произвести работу без риска для жизни и здоровья.

Спуск фреона

Существует три варианта демонтажа кондиционера своими руками:

• Разборка с выпуском фреона.
• Сохранение газа внутри устройства.
• Используя специальную методику, с помощью профессионального оборудования сберечь фреон полностью.

Используются все способы, но третий дает самый лучший эффект без каких-либо потерь.

Важно! Специалисты рекомендуют сохранять хладагент полностью, чтобы при повторном монтаже не возникало никаких проблем.

Чтобы снять кондиционер со стены своими руками правильно, необходимо изучить конструкцию сплит-системы, которая состоит из заполненного фреоном замкнутого контура. Она состоит из таких составляющих — компрессора, системы медных трубок и испарителя с конденсатором, которая всю систему связывает и обеспечивает отбор и подачу хладагента.

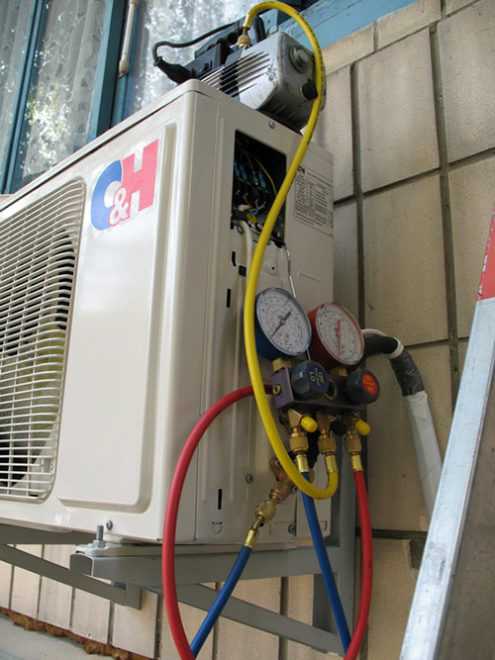

Для отключения кондиционера без потерь фреона самостоятельно его необходимо перекачать в конденсатор, для этого:

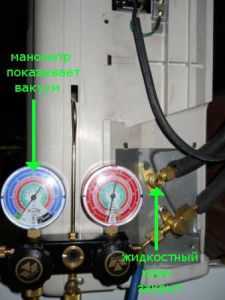

1. Перекройте вентиль между устройством и трубкой тонкого диаметра во время работы оборудования в режиме охлаждения.
2. Через минуту, когда весь хладагент перекачается в конденсатор, перекройте вентиль на толстой трубке. Этим действием вы отключите подачу фреона и “закроете” его в ловушке.

к содержанию ↑

Демонтаж

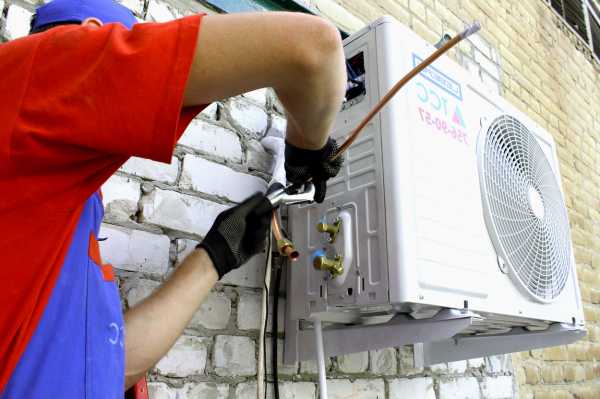

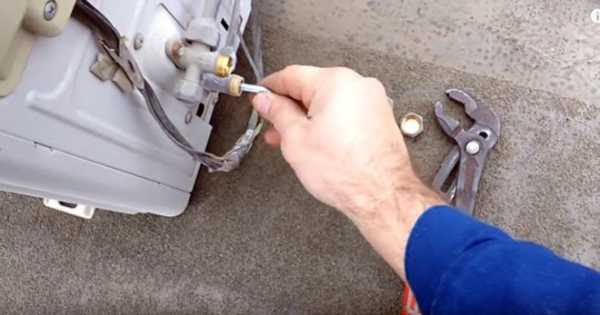

Чтобы произвести демонтаж внешнего блока, нужно отсоединить медные трубки. Для этого их нужно отрезать на расстоянии около 20 см от штуцера, а затем зачеканить срезы, чтобы была полная герметизация.

Важно! Медные трубки нельзя использовать повторно, потому что их наращивание категорически запрещено.

Наружный блок

Удалите теплоизоляцию после работы с медными трубками. Лучше всего, когда работает два человека: один — снаружи помещения, а второй — внутри. Снятие устройства таким образом производится быстрее:

• Один — отключает электроэнергию, а второй — отсоединяет провода, предварительно пометив клеммы в месте их подключения.

Важно! Нужно вручную выпрямить трубки, чтобы они прошли через отверстия в стене, без проблем.

• Также к ним прикручивают конец кабеля, который перетаскивается внутрь комнаты.
• Затем откручиваются гайки, которые держат на специальных кронштейнах наружный блок.
• После вдвоем снимается блок и перемещается внутрь помещения.

Важно! Наружный блок, который вы сняли, нужно хранить исключительно вертикально.

Внутренний блок

Демонтаж внутреннего блока устройства имеет некоторые нюансы, без знания которых вы не сможете выполнить всю работу правильно, что может привести к поломке нежных креплений.

Вот как снять внутренний блок кондиционера со стены для поклейки обоев правильно:

• Снимите крышку корпуса, используя указатели, которые расположены на нижней части блока.

Важно! Каждый производитель устанавливает крышку по своему. Изучите внимательно инструкцию, чтобы понять, как это сделать правильно.

• Отсоедините электрический кабель, для этого открутите его от клемм и вытяните аккуратно из системы.
• Отсоедините патрубок, поставьте предварительно емкость, потому что из него может вытекать вода.
• Снимите теплоизолятор, а затем отсоедините фреоновой трубопровод. Открутите аккуратно трубки, как это делали при снятии наружного блока, закрутите их крышечками или замотайте изолентой.

Важно! Можно также обрезать трубки, стиснуть и потом закрутить. Основная задача — предотвратить попадание в них загрязняющих компонентов.

• Осторожно снимите внутренний блок, когда его уже ничего не держит.
• Снимите монтажную пластину.
• Приступайте к подготовке поверхности и оклейке стен обоями.

к содержанию ↑

Видеоматериал

Мы детально описали выше, как снять кондиционер со стены своими руками. Работа несложная, если у вас есть желание, навыки и необходимый инструмент. Если же вы не уверены в своих силах и способностях, а также не имеете нужных приспособлений, доверьте работу по демонтажу профессионалам.

Поделиться в соц. сетях:

serviceyard.net

Инструкция по очистке фильтра кондиционера

В составе любого кондиционера имеется воздушный фильтр. Он нужен для грубой очистки воздуха, который перекачивается через кондиционер. В первую очередь это предохраняет от засорения радиатор теплообменника, который отвечает за охлаждение воздуха, а также помогает вывести изрядное количество пыли из помещения. Довольно прозаичное требование производителей регулярно проводить чистку этих фильтров часто игнорируют, или пользователи попросту забывают об этом.

Обслуживание и чистка фильтров кондиционера задача достаточно легкая, чтобы ее выполнить без наличия специфического опыта и знаний, достаточно уяснить простой порядок действий. Тщательная чистка всего внутреннего блока кондиционера тоже не сложная, но требует больше внимания и ответственности.

Содержание статьи

Как часто необходима

Если говорить как есть, то чистка фильтров кондиционера нужна по мере его засорения, когда сопротивление потоку воздуха возрастает на 10-15%. Однако практически подобные ориентиры попросту невозможно применить.

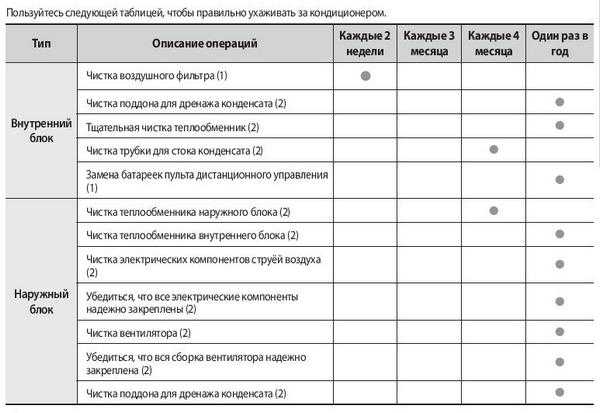

Производители в зависимости от формы и типа фильтра, мощности кондиционера и т.п. рекомендуют в среднем чистить фильтры кондиционера от двух до 6-ти раз в году. Так что ориентироваться в первую очередь следует на указания в инструкции к конкретному кондиционеру.

С другой стороны условия эксплуатации кондиционеров даже одной и той же модели могут разниться. Если один стоит в офисе, то пыли в него будет попадать минимум. Совсем другая ситуация с кондиционером в жилом помещении. Пыли, грязи больше, да и по составу различается.

Так как часто необходима чистка? Лучше всего в первые несколько раз ориентироваться строго на рекомендации производителя к конкретной модели. Уже после этого по наблюдениям о состоянии фильтра можно увеличить время до следующей чистки, если фильтр еще достаточно чистый, либо наоборот уменьшить, если он засоряется слишком быстро. Для домашнего кондиционера вполне разумно чистить фильтры раз в две недели. Материал фильтра при аккуратном обращении легко выдержит частую мойку, зато воздух в помещении будет всегда свежим и прохладным.

Комплексная работа

Фильтры являются первым и часто единственным барьером для пыли и грязи на пути к теплообменному блоку. Со временем все равно часть пыли оседает на ребрах радиатора и лопастях вентилятора, так что требуется капитальная уборка внутреннего блока кондиционера. То же касается и внешнего блока, в котором имеется теплообменник, через который лишнее тепло сбрасывается на улицу.

Комплексную чистку кондиционера следует проводить два раза в год или как минимум перед очередным сезоном, началом жаркой погоды. Однако подобные задачи лучше доверить специалистам, которые смогут эффективно прочистить оборудование и не испортить его.

Быстрая чистка

Для регулярной чистки фильтров не обязательно приглашать специалиста. Порядок действий весьма прост и не требует инструмента или специфических навыков. Речь идет о внутреннем блоке кондиционера. Желательно ознакомиться с инструкцией к устройству, где порядок чистки фильтров весьма подробно описан, имеются пояснения к конструкции самого кондиционера.

Перед проведением любых операций с блоком кондиционера, его желательно выключить и обесточить, подождать 10-20 минут, чтобы остыли или, наоборот, нагрелись его основные узлы. Так как кондиционер устанавливается обычно под потолок, потребуется стремянка или другая надежная опора, чтобы до него добраться.

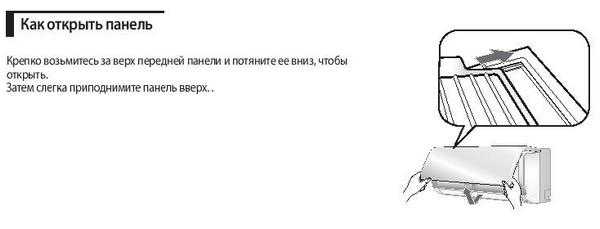

Открывается внешняя крышка. Ее защелки обычно расположены по бокам с лицевой стороны блока. Места, за которые следует тянуть крышку, однозначно указаны ребрением на поверхности или понятными значками.

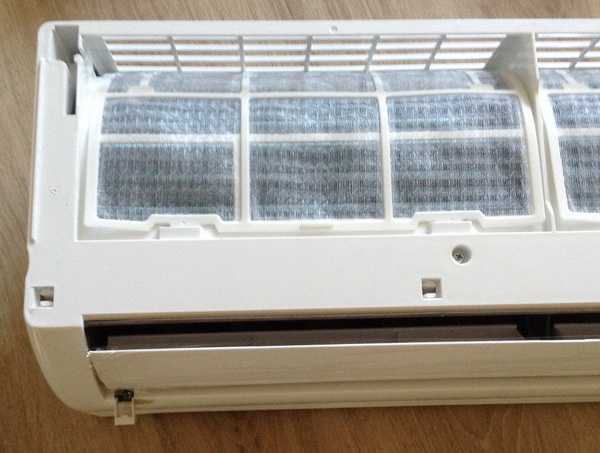

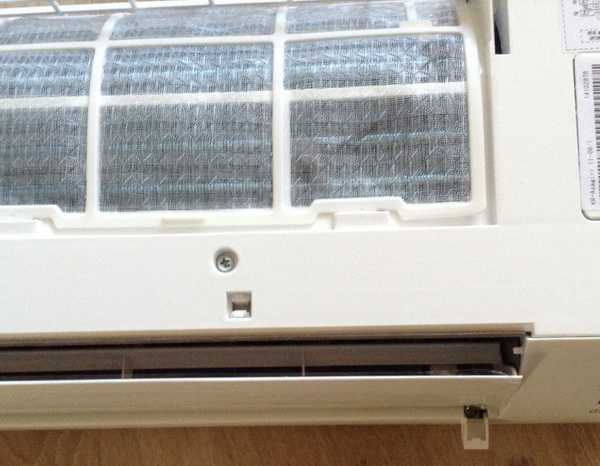

Под крышкой расположена секция с фильтрами. Это прямоугольные, изогнутые сетки, закрепленные на рамке. Фильтров может быть от одного до трех, снимать нужно все поочередно. По нижнему краю имеются небольшие выступы – ручки. Если за них потянуть, то фильтры легко отщелкиваются и снимаются. Часть фильтра заведена обычно вокруг теплообменника под корпус, оттуда их достать легко, просто потянув, они закрепляются на полозьях.

Снимаем фильтр кондиционера

Далее со стороны блока управления или просто индикации расположен ионизатор, если кондиционер им в принципе снабжен. Ионизатор закрепляется непосредственно на радиаторе и состоит из опоры и собственно самого ионизатора. Последний имеет ручку, за которую следует аккуратно потянуть, ионизатор выйдет по краям из пазов и легко покинет свое гнездо.

С другой стороны от ионизатора располагается дополнительный фильтр ароматизатор. Это чаще губка, закрепленная на хлипкой пластиковой рамке. Если за нее потянуть, то этот дополнительный фильтр выскочит с пазов.

Все снятые элементы отправляются в мойку. Достаточно промыть их тщательно проточной водой, чтоб смыть грязь. В особенно тяжелых случаях можно применить моющее средство для посуды и губку.

После мытья фильтры и ионизатор надо встряхнуть, сбрасывая остатки воды и просушить.

Хоть и имеется доступ к теплообменнику, пока сняты фильтры, лучше к нему не прикасаться и не пытаться очистить. Это уже задача совсем другой специфики. При наличии толстого слоя грязи, максимум, что допустимо – это аккуратно пройтись по краю корпуса с помощью пылесоса со снятой насадкой, при этом стараясь не задевать сами пластины радиатора.

Сборка выполняется в обратной последовательности:

1. Устанавливается фильтр-ароматизатор.
2. Ионизатор.
3. Основные фильтры.

Крышка протирается влажной салфеткой и закрывается. На этом быстрая чистка кондиционера заканчивается.

Полная чистка

Комплексную очистку, которую следует выполнять не реже одного раза в год, лучше доверить профессионалам. В ходе профилактических работ:

• Полностью разбирается внутренний блок, и чистятся все его составные части, включая радиатор теплообменника и лопасти вентилятора.
• Поверхность теплообменника, ванночка для сбора конденсата обрабатываются антисептиками.
• Прочищается шланг отвода конденсата.
• Диагностируется работа электронного блока управления и датчиков температуры, озона и загрязнения.
• Снимается кожух с внешнего блока кондиционера и тщательно промывается под большим давлением водой и обрабатывается антисептическими и защитными антикоррозийными составами.
• Проверяется давление в системе и при необходимости пополняется количество фреона.

В результате кондиционер начинает работать на полную мощность, фактически как после установки.

Если нет возможности обратиться к профессионалам или по каким-то другим причинам необходимо выполнить чистку самостоятельно, то все пункты кроме последнего с пополнением фреона можно выполнить своими руками.

Важно придерживаться основных правил безопасности и относиться бережно ко всем элементам оборудования. Любые работы выполняются, только обесточив кондиционер, вынув шнур из розетки или выключив соответствующий автомат в распределительном щитке.

Внутреннего блока

Первый этап – это очистка внутреннего блока. Открывается крышка, снимаются фильтры, ионизатор как во время быстрой чистки. Далее снимается подвижная шторка. Достаточно ее отвернуть аккуратно в центральное положение, в центре слегка оттянуть так, чтобы она прогнулась и с одной из сторон и вышла из паза, а после и с другой стороны.

С нижней части корпуса внутреннего блока располагаются от одного до четырех болтов крепления. Их следует выкрутить. По нижней границе корпуса нужно плоским, желательно пластиковым предметом поддеть край и раскрыть защелки.

Вся передняя панель поддевается снизу и отворачивается к верху. Так она соскочит с креплений в верхней части, и ее можно будет безопасно снять.

Внимание: в некоторых моделях кондиционера непосредственно на корпус крепятся датчики. Перед тем как снимать корпус, следует открутить крепление на защитной крышке блока управления и разъединить разъемы, ведущие к этим датчикам.

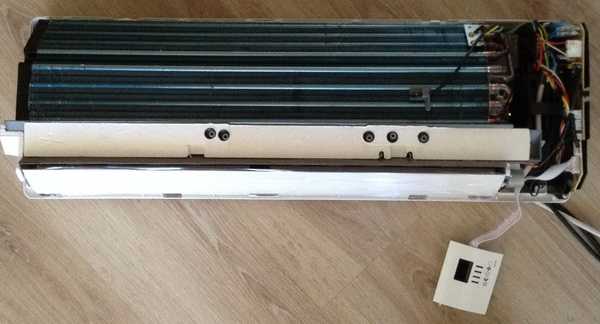

В последнюю очередь откручивается корпус ионизатора и датчики. После этого имеется доступ к теплообменнику. Лопасти вентилятора чаще скрывается под радиатором, но к нему можно добраться через зазор в нижней части. Лучше не пытаться его снять и чистить на месте.

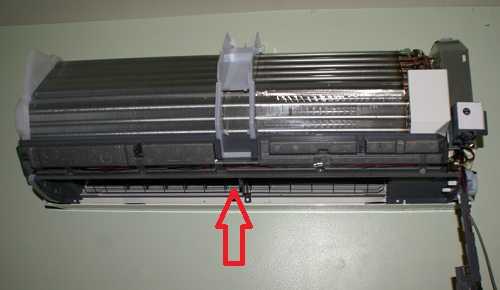

Снятая крышка кондиционера. Стрелочкой показано расположение барабанного вентилятора.

Все снятые детали чистятся под проточной водой, с помощью губки и моющего средства для посуды. Если на корпусе были установлены датчики, то лучше просто протереть пластик влажной тряпкой, не допуская попадания воды на датчики.

На самом кондиционере подлежат чистке:

• дренажный шланг;
• ванночка для сбора конденсата;
• теплообменник;
• лопасти вентилятора.

Сервисные работники для чистки внутреннего блока используют парогенератор и емкость с пульверизатором с подготовленным раствором антисептика и антикоррозийной защиты. Порядок предельно прост. Вначале устраняется основная масса загрязнений с помощью пылесоса, далее с помощью парогенератора выполняется первичная очистка поверхностей теплообменника и лопастей вентилятора. Все поверхности обрабатываются антисептиком и после снова парогенератором, чтобы убрать остатки химии.

В последнюю очередь пробивается шланг для слива конденсата и ванночка с помощью того же парогенератора.

В домашних условиях желательно поменять последовательность, а для чистки использовать только пылесос, кисточку для малярных работ с ворсом средней жесткости, щетку с длинной изогнутой ручкой и садовый пульверизатор. Если есть парогенератор или его можно взять в аренду, работа пойдет гораздо эффективнее.

В первую очередь прочищается шланг слива. Для этого его остаточно отсоединить от патрубка ванночки и с помощью пульверизатора промыть напором воды. На случай если слив засорен, предварительно следует подставить емкость для жидкости или тряпку. После промывки, когда поданная жидкость легко стекает наружу, шланг крепится обратно к патрубку.

Далее щеткой чистятся лопасти вентилятора. С одной стороны придерживается барабан с лопастями от прокручивания и постепенно поворачивается, а с другой щеткой снимается основная масса загрязнений. Пылесосом выбирается осыпавшаяся грязь.

С помощью пылесоса и кисточки прочищается радиатор теплообменника и все внутренние поверхности кондиционера. Когда основная часть грязи вычищена, приступают к обработке антисептиками. В этом качестве используется 0,1% раствор Дезактина, доступный в аптеке. С помощью пульверизатора раствор наносится равномерно на поверхности теплообменника и барабана с лопастями, желательно направлять струю раствор так, чтобы она естественно попадала в ванночку для сбора конденсата, иначе могут появиться подтеки на стене.

Внимание: Пластины теплообменника предельно мягкие, расположены очень близко друг к другу. При прочистке кисточку следует без прижима водить исключительно вдоль граней, не допуская поперечных движений. Крайне сложно исправить вмятины и загибы, и для этого используется специальная металлическая щетка, а если их оставить погнутыми, это существенно повлияет на эффективность работы кондиционера.

В последнюю очередь протирается ванночка для сбора конденсата. Она часто крепится болтом с одной стороны и несколькими защелками с другой. Достаточно частично отвести ее от теплообменника, чтобы получить доступ к внутренней поверхности. Нельзя ее перегибать, чтобы она не потеряла форму, иначе нарушится уклон, по которому вода стекает строго к патрубку.

После закрепления на своем месте ванночку следует проверить. В дальний от патрубка доступный угол наливается вода, примерно стакан. Если вся жидкость спокойно и без остатка вытекла через шланг наружу, то слив работает нормально. Если она скапливается в середине ванны в виде лужицы, то в месте крепления болтом со стороны патрубка следует ее немного опустить.

Остается только собрать все в обратном порядке:

• Закрепить блок ионизатора, подсоединить его к блоку управления
• Закрепить датчики и одеть корпус. Вначале задеваются верхние крепления, после защелкиваются нижние. Как только корпус сошелся без зазоров и перегибов, можно закручивать болты.
• Вставить фильтры.
• Закрепить направляющую шторку.
• Закрыть крышку отсека фильтров.

Внешнего блока

Простая процедура, однако, при неправильном обращении с теплообменником – самая опасная в отношении работоспособности кондиционера.

Потребуется источник воды большого напора, мобильная автомойка или баллон с пульверизатором большого давления.

По периметру верхней крышки внешнего блока и нижней части лицевой панели откручиваются все шурупы. После этого снимается верхняя крышка и лицевой кожух с защитной решеткой для вентилятора.

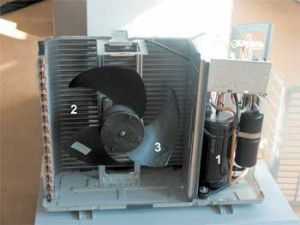

Все элементы внутри блока разделены на два отсека. В одном расположен теплообменник и вентилятор, в другом – компрессор и автоматика. Первый отсек можно смело мыть водой под давлением до полной очистки.

Важно: Во время чистки теплообменника струю воды под напором следует формировать узконаправленной и удерживать строго по направлению пластин радиатора. Даже незначительный угол по отношению к ним может погнуть мягкий металл.

Совет в отношении направленности струи важен, особенно по краям радиатора. В подавляющем числе кондиционеров во внешнем блоке теплообменник изготавливается с закруглениями. Чтобы случайно не согнуть пластины, струя воды делается узкой и плоской, притом ориентировать ее нужно строго параллельно пластинам.

Как только внутри внешнего блока превалирует чистота и порядок, можно вымыть панели и поставить их на свои места, закрепив шурупами.

После чистки внутреннего и внешнего блока должно пройти не менее двенадцати часов перед первым включением, чтобы окончательно просохли внутренние элементы. После чистки кондиционер готов к новому сезону и будет работать как новенький.

udobnovdome.ru

Как снять кондиционер своими руками: пошаговая инструкция по демонтажу

Сплит-система кондиционирования воздуха имеет распределенную схему транспортировки хладагента между наружным и внутренним блоком. У такого устройства много преимуществ, кроме одного — демонтаж системы гораздо сложнее, чем моноблока. И часто незнание того, как надо снять кондиционер, приводит к его выходу из строя.

Как правильно снять кондиционер

Есть три обязательных условия, чтобы снять кондиционер самому:

• Наружный блок должен находится в пределах досягаемости. Если он стоит на фасаде многоквартирного дома выше уровня второго этажа, то его можно демонтировать только из окна или с балкона. В противном случае нужно привлекать специалистов промышленного альпинизма.
• Чтобы снять тяжелые блоки со стены и правильно отключить компрессор, нужен хотя бы один помощник.
• Необходимо взять в аренду манометрическую станцию именно под тот тип фреона, который закачан в эту модель кондиционера.

Примечание. Последний пункт касается станций с обычными (стрелочными) манометрами. Цифровые коллекторы настраиваются под марку хладагента.

Предосторожности

Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.

С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.

Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.

Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.

Подготовка

Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.

Остальные инструменты есть у каждого домашнего мастера:

• набор гаечных и шестигранных ключей;
• отвертки;
• труборез или бокорезы;
• ручные слесарные тиски;
• плоскогубцы.

Спуск фреона

Есть два способа демонтажа рабочего кондиционера:

1. Применение манометрической станции для сбора фреона во внешнем блоке.
2. Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.

Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.

Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.

Сбор фреона во внешнем блоке

Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:

• тонкая — для транспортировки жидкого фреона из конденсатора в испаритель;
• толстая — для закачки газообразного фреона в конденсатор.

У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.

Сбор фреона в конденсаторе проходит в следующем порядке:

1. Со штуцеров и ниппеля снимают защитные крышки.
2. К ниппелю подсоединяют коллектор.
3. Включают кондиционер на максимальный «холод».
4. Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
5. По манометру контролируют давление.
6. Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) — при длительном холостом режиме насос компрессора может выйти из строя.

Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.

После этого можно разъединять блоки.

Демонтаж кондиционера по шагам

Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:

• герметизация штуцеров трубопроводов;
• отключение и демонтаж с фасада внешнего блока;
• демонтаж в квартире внутреннего блока.

Ниже приведена инструкция по демонтажу настенного кондиционера.

Наружный блок

Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.

Демонтаж наружнего блока

Есть два способа:

• Откручивают накидные гайки, которые прижимают к фланцам штуцеров наружного блока развальцованные края трубок. А на место гаек навинчивают заранее заготовленные крышки. Достоинство — остаются целыми трубки. Недостаток — высок риск попадания в компрессор воздуха.
• Бокорезами обрезают медные трубки (от штуцера около 15 см). Загибают края и зажимают (зачеканивают) с помощью тисков. Недостаток — трубки на новом месте надо ставить новые. Достоинство — операция проходит быстро и вероятность попадания внутрь пыли с воздухом гораздо ниже.

Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.

Следующий шаг — отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.

Компрессор

Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:

• Фреон необходимо полностью удалить из системы. Правильный способ — собрать его в баллон с помощью станции по откачке фреона. Неправильный, но простой — спустить его в атмосферу (если замена компрессора проходит в теплое время года и температура воздуха выше температуры кипения фреона при нормальном давлении).
• Зачеканивать трубки нет необходимости — после установки нового компрессора систему «откачивают» внешним вакуумным насосом.

Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.

Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.

Внутренний блок

Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.

Чтобы снять внутренний настенный блок, поступают следующим образом:

• снимают крышку корпуса;
• отсоединяют кабели и провода;
• обрезают и зачеканивают медные трубки, которые идут к испарителю внутреннего блока;
• обрезают дренажную трубу, сливают конденсат;
• «отщелкивают» защелки крепления корпуса к монтажной пластине;
• снимают блок и откручивают со стены пластину.



Демонтаж зимой

Кондиционер может работать и в зимнее время. И не только в качестве обогревателя, но и в режиме охлаждения (например, в помещениях где стоят серверы).

Примечание. Собрать фреон в конденсаторе наружного блока можно только при работе в режиме охлаждения — в режиме обогрева он уже работает как испаритель.

Особенность работы в зимнее время в этом режиме в том, что есть нижний предел температуры, на который влияет тип хладагента, вид кондиционера и дополнительное оснащение. Эта зависимость еще связана с особенностями устройства компрессора — он масляный, а масло загустевает при низких температурах. У обычных кондиционеров нижняя рабочая температура лежит в пределах от +5°C до -5°C, у инверторных — до «минус» 15-25°C.

Перед демонтажем сплит-системы надо учитывать эти нюансы. И если температура ниже указанного предела, а кондиционер не оснащен «зимним комплектом» с подогревом картера компрессора, то чтобы снять наружный блок надо использовать станцию откачки и сбора фреона (у него стоит безмасляный компрессор).

aeroclima.ru

Руководство по демонтажу кондиционера своими руками с сохранением фреона

Частичный или полный демонтаж кондиционера производится по различным причинам — ремонт в квартире, переезд, установка в другое помещение и так далее. Стандартный подход — вызвать для правильного снятия сплит-системы сотрудников специализированной фирмы, оплатив данную услугу. Более экономный вариант — демонтировать кондиционер своими руками, разобравшись в тонкостях процедуры. Нельзя сказать, что она проста, но при верном подходе вполне реализуема.

О способах и трудностях демонтажа своими руками

Как правило, владельцы частных домов и квартир устанавливают 2 разновидности кондиционеров — моноблочные (мобильные) и сплит-системы. С первыми особых проблем не возникает, поскольку в подобных моделях все основные элементы заключены в едином корпусе, и для перемещения агрегата достаточно просто отсоединить воздуховод.

Демонтаж мобильной версии заключается в отсоединении воздуховода

Помимо моноблоков и «сплитов», существуют другие разновидности климатических установок — кассетные, канальные и колонные. Но обычно такую технику устанавливают в офисах, торговых центрах и других помещениях большой площади, в частных жилищах она используется достаточно редко.

Сплит-система состоит из двух секций, расположенных внутри и снаружи жилища. Они соединены между собой двумя магистралями, по которым в различных агрегатных состояниях циркулирует хладагент — фреон. По медной трубке малого диаметра он в виде жидкости течёт из внешнего блока во внутренний. По магистрали большого диаметра газообразный хладагент движется в противоположном направлении. Отсюда возникает ряд трудностей, поджидающих несведущего пользователя при попытке самостоятельного демонтажа:

1. Полная либо частичная потеря фреона в результате неквалифицированного отсоединения магистральных трубопроводов.
2. Попадание в трубки и теплообменники воздуха, содержащего влагу. При неправильной установке сплит-системы в другом месте несжимаемая влага попадёт в компрессор и может нанести ему вред.
3. Засорение медных трубок при вытягивании их из стены и во время транспортировки. Влага или песок во фреоновом контуре — это быстрая «смерть» компрессора.
4. При отключении магистралей от патрубков внутренней секции можно случайно свернуть припаянные к ним резьбовые сгоны.
5. Отсоединение проводов электропитания без пометок на клеммах, куда они были подключены, ведёт к путанице в процессе повторного монтажа.
6. Слишком короткая обрезка дренажной трубки, выводящей на улицу конденсат.
7. Потеря во время перевозки винтиков и прочих мелких деталей, не закреплённых после демонтажа.

Сплит-система состоит из двух секций и коммуникаций между ними

Большинство из перечисленных случаев ведут к дорогостоящему ремонту вашего кондиционера в специализированной мастерской, поэтому перед снятием сплит-системы необходимо внимательно изучить инструкцию, приведённую ниже.

Демонтировать внутренний и наружный блок можно тремя способами:

• простая разборка с выпуском хладагента в атмосферу;
• с сохранением фреона в системе по методике «на глазок»;
• с применением специального оборудования, позволяющего полностью сберечь хладагент в контуре.

Наилучший результат даёт последний способ, хотя в определённых обстоятельствах применяются все три. Чтобы у вас не возникло проблем с установкой снятого кондиционера и его дальнейшей эксплуатацией, рекомендуется действовать по третьему варианту, предварительно ознакомившись с методикой сохранения фреона.

Подготовительные мероприятия

Первым делом необходимо приготовить такой комплект инструментов и приспособлений:

• отвёртки с крестообразным и плоским шлицем;
• набор рожковых ключей;
• канцелярский нож;
• шестигранные ключи размерами 5…10 мм;
• манометрический коллектор либо манометр с трубкой и резьбовым соединением, рассчитанный на максимальное давление 10—15 Бар;
• скотч малярный и маркер;
• изоляционная лента либо обычный скотч.

Манометрический коллектор на 1 вентиль

Манометрический коллектор точно понадобится в том случае, когда вы планируете смонтировать сплит-систему в другом помещении, так что его лучше взять в аренду, а покупать выйдет слишком дорого.

Шестигранные ключи нужны для вращения вентилей сервисных портов

Также для удобного и безопасного ведения работ необходима стремянка, чтобы спокойно добраться до внутреннего модуля, установленного под потолком. Внешнюю секцию, расположенную на стене многоквартирного дома, лучше втягивать через окно, предварительно обвязав верёвкой. Здесь нелишними будут услуги помощника.

Сервисные порты расположены на боковой панели наружного блока

Важный этап подготовки — обеспечить сохранение хладагента с наименьшими потерями. Для этого используется принцип действия кондиционера, благодаря которому весь фреон можно собрать в одном месте — контуре наружного блока. Приготовив инструменты, действуйте согласно инструкции:

1. Прикрывая рукой инфракрасный элемент на пульте дистанционного управления, переключите сплит систему в режим «Турбо» и выставьте минимальную температуру. Уберите руку с элемента и направьте пульт на кондиционер. Таким способом вы запускаете компрессор сразу на полную мощность.
2. Подключите шланг от манометра к сервисному штуцеру, расположенному на боковой стороне наружного блока, после чего он сразу покажет давление в системе. В некоторых моделях эти патрубки прячутся под крышкой, её нужно снять.
3. Открутите 2 гайки — заглушки, находящиеся на торцах штуцеров. Под ними обнаружатся вентили, регулируемые шестигранным ключом. Подберите подходящий шестигранник по размеру.
4. Перекройте кран магистрали с жидким хладагентом (это более тонкая трубка) и следите за показаниями манометра. В это время компрессор втягивает газообразный фреон через вторую трубку.
5. Когда стрелка прибора упадёт на ноль и станет уходить в зону вакуума, закройте второй вентиль и быстро отключите кондиционер пультом дистанционного управления. На этом всё, хладагент в полном объёме находится в контуре внешнего модуля.

Манометр присоединяется к специальному штуцеру

В сплит-системах, заправленных разными марками фреона (бывает R22 и R410), отличается диаметр резьбы сервисного штуцера, куда подключается манометр. Для R410 нужен специальный переходник, который следует приготовить заранее.

Для перекачки фреона надо закрыть вентиль жидкостной магистрали

Сохранение хладагента по способу «на глазок» производится без манометрического коллектора. После закрытия жидкостного вентиля надо выждать около 40—50 секунд, после чего закрывать газовый кран и отключать бытовой прибор. Недостаток ясен: вы не узнаете, сколько фреона успело попасть в наружный блок, а долго держать работающий компрессор с перекрытой магистралью недопустимо. Результат проявится при следующей установке «сплита» и его запуске.

Инструкция по снятию внешнего модуля сплит-системы

Наружный блок кондиционера приходится демонтировать при переезде или его перестановке на новое место. Для проведения ремонта квартиры снимать внешнюю секцию необязательно, но отсоединить фреоновые магистрали, кабель и дренаж всё равно придётся. Работы выполняются в таком порядке:

1. Открутите шланг манометра, используемого при перекачивании хладагента, и поставьте на место торцевые гайки — заглушки.
2. Рожковым ключом открутите накидные гайки, прижимающие медные трубки к штуцерам, отогните их в сторону. С помощью скотча либо изоленты защитите все открытые отверстия в магистралях и патрубках внешнего модуля, чтобы внутрь не попал мусор и пыль в процессе работы.
3. Чтобы отсоединить электрический кабель, отключите аппарат от электросети и снимите крышку, закрывающую клеммы (находится над фреоновыми вентилями). Прежде чем открутить провода, наклейте над клеммами полоску малярного скотча и подпишите маркером цвета, чтобы зафиксировать порядок подключения. Отсоедините жилы и уберите кабель.
4. Отключённые магистрали привяжите к кронштейну наружного блока, чтобы медные трубки не болтались и не перегнулись, иначе их придётся менять.
5. Открутите 4 гайки крепления внешнего модуля к кронштейну, обвяжите его верёвкой и вместе с помощником снимите агрегат.

Работы по демонтажу внешнего блока удобнее вести со стремянки

Профессиональные холодильщики часто практикуют несколько другой подход: они не откручивают накидные гайки и не снимают фреоновые трубки со штуцеров наружного блока, а откусывают их. Тогда не нужно обматывать концы трубопроводов скотчем с целью защиты от влаги и мусора, потому что они сплющиваются кусачками. При последующем монтаже сплющенные концы обрезаются и выполняется развальцовка под соединение накидной гайкой.

Для снятия аппарата с кронштейна нужно открутить 4 гайки

После отсоединения кабельных жил от клемм закрутите винтики контактов и затяните их, поскольку они могут выпасть и потеряться при транспортировке.

При демонтаже из окна квартиры помощник должен вас подстраховать

Сам кронштейн лучше снять позже, когда вы отвяжете от него трубопроводы фреонового контура. Если магистрали выходят из стены не более, чем на метр, то привязывать их не нужно. Следует аккуратно выровнять трубки, чтобы их было легче втащить изнутри. Кронштейн чаще всего крепится на 4 анкерных болта, откручиваемых обычным рожковым ключом.

Правильное отключение магистралей от внешней секции — фотогалерея

Как снять наружный модуль с сохранением фреона — видео

Как самостоятельно демонтировать внутренний блок кондиционера

Чтобы снять со стены внутренний модуль, необходимо отсоединить от него все коммуникации — кабель, трубки для фреона и конденсата. Место скрутки трубопроводов находится, как правило, в нише корпуса, устроенной в нижней части. В зависимости от модели сплит-системы, применяется 2 способа добраться до этой ниши:

1. Разблокировать 3—4 пластмассовых защёлки, фиксирующих нижнюю часть блока к монтажной пластине. Отклонить низ корпуса от стены и вставить между ними любой стержень, извлечь из ниши жгут коммуникаций.
2. Если на вашей модели «сплита» защёлок нет, то нужно снять лицевую пластиковую панель, предварительно демонтировав жалюзи и дополнительные крышки (когда они есть).

Состав внутреннего блока сплит-системы

Когда вы добрались до жгута, сделайте на нём продольный разрез канцелярским ножом, что позволит отодвинуть утеплитель и ухватиться ключами за гайки. Не делайте слишком длинный разрез, иначе потом придётся менять теплоизоляционный материал. Дальнейшие операции выполняйте в таком порядке:

1. Двумя рожковыми ключами раскрутите стыки магистралей. Важный момент: сгон, припаянный к короткой трубке самого блока, нельзя вращать, его нужно удерживать ключом на месте, откручивая накидную гайку.
2. Концы трубопроводов замотайте изолентой или скотчем, дабы защитить от попадания грязи.
3. Найдите стык дренажного патрубка с выводящим трубопроводом и разъедините его. Не стоит резать гофру где попало, чтобы потом было удобнее её стыковать обратно.
4. Снимите крышку электрического отсека (находится справа на торце корпуса либо под лицевой панелью), сделайте с помощью маркера и скотча пометки, после чего открутите винты и отключите жилы кабеля. Винты затяните обратно и прикрутите крышку.
5. Когда все коммуникации отключены, возьмитесь за корпус с двух сторон и снимите с монтажной пластины, приподняв немного вверх. Передайте блок помощнику.
6. Демонтируйте монтажную пластину, открутив все дюбели.

Учитывая, что в поддоне внутреннего модуля может оставаться конденсат, перед демонтажем желательно защитить стену полиэтиленовой плёнкой. Если вы снимаете кондиционер для квартирного ремонта, то подобная предосторожность излишняя.

Перед снятием блока крышку электрического отсека надо прикрутить на место

После снятия внутренней секции со стены поставьте на неё все открученные детали, затяните винты и наденьте монтажную пластину. Торчащие патрубки уложите в нишу, зафиксировав малярным скотчем. Этим же материалом закрепите открывающуюся переднюю панель, чтобы она не болталась при перевозке.

Если жгут коммуникаций короткий, то его можно снять вместе с блоком

Последний шаг — демонтаж коммуникаций, проложенных по стене либо внутри её. Здесь нет никаких сложностей, главное, — не перегнуть медные трубки под малым радиусом. От подобного обращения в месте изгиба уменьшается проходное сечение, а выровнять трубку с овальным профилем достаточно сложно. Из наружной стены жгут вытаскивайте аккуратно, чтобы не повредить утеплитель. Если отверстие было заделано монтажной пеной, то её необходимо вырезать по частям. По окончании жгут сверните в кольцо и скрепите скотчем.

Порядок демонтажа внутреннего модуля — фотогалерея

Как снимаются внутренние блоки разных конструкций — видео

Разборка в зимнее время

Если температура на улице снизилась до —5°С и более, рекомендуется воздержаться от демонтажа по следующим причинам:

• не удастся перекачать хладагент во внешний модуль;
• на морозе нельзя разбирать соединения, откручивать заглушки и закрывать сервисные порты;
• в результате разборки часто выходят из строя сальники сервисных вентилей.

В ситуации, когда без снятия сплит-системы при отрицательной температуре не обойтись, обязательно прогрейте штуцеры наружного блока строительным феном. Затем открутите заглушки и закройте оба вентиля, сохранив таким образом часть фреона, оставшегося в контуре наружного блока. Затем медленно открутите магистрали от штуцеров и отсоедините их, выпустив вторую часть хладагента в атмосферу. Дальше действуйте по алгоритму, описанному выше.

Персонал специализированных фирм использует для откачки фреона в зимнее время манометрические станции. Но если брать в аренду такое оборудование, то демонтаж обойдётся дороже, чем оплата труда специалистов, а результат выйдет сомнительный.

При температуре выше —5°С работы можете выполнять по стандартной инструкции, но желательно пользоваться манометром для контроля над перекачиванием хладагента. Если станете действовать «на глазок», то можете не угадать время выдержки и всё равно потеряете часть фреона. Столь же опасно передержать компрессор в работе без охлаждения (а он охлаждается циркулирующим фреоном), от перегрева он может выйти из строя.

Вы успешно демонтируете домашний кондиционер, если возьмётесь за работу в тёплый период года и станете соблюдать приведённую инструкцию. Нельзя упускать ни единой мелочи, действовать очень аккуратно и без спешки. Не пренебрегайте манометром, поскольку потеря хладагента сведёт к нулю всю экономию от данной процедуры.

Дипломированный инженер строитель и сметчик со стажем практической работы свыше 10 лет. Статьи начала писать 2 года назад, работаю на нескольких биржах, негативные оценки заказчиков – примерно один на 300 текстов. Оцените статью: Поделитесь с друзьями!

kakpostroit.su

как самому чистить кондиционер? – кондиционеры +7-927-791-01-07, Самара и область

Как самому очистить комнатный блок кондиционера?

со временем  кондиционер перестает охлаждать как новый. Что же делать? Значит необходима чистка кондиционера. Вы сами можете промыть и очистить фильтр.

Во время работы кондиционера хладагент поступает в испаритель (внутренний блок) с температурой  7°С (отмечу, что это значение зависит от температуры воздуха внутри помещения). Затем хладагент проходит по трубкам радиатора испарителя (внутренний блок), под действием комнатного воздуха, который обдувает этот радиатор хладагент начинает кипеть и по мере продвижения переходит в пар или газ. Далее хладагент поступает на вход компрессора, который размещен в уличном блоке. Конструкция кондиционера рассчитана так, чтобы в компрессор хладагент поступал в виде газа. А в газ хладагент перейдет, если радиатор внутреннего блока хорошо обдувается теплым комнатным воздухом. Иначе кондиционер охлаждать воздух внутри помещения будет очень слабо. При этом можно будет наблюдать обмерзание обоих вентилей на внешнем блоке. Прошу не путать с другим симптомом, который свидетельствует о нехватке фреона – обмерзание вентиля жидкостной (тонкой) трубки.

От теории перейдем к практике.

1. Придерживая блок, открываем крышку под которой установлены воздушные фильтры.

 – Вынимаем две сетки (воздушные фильтры), промываем их проточной водой, с моющим средством, слегка протирая сетку фильтра.

Примерный порядок разборки, показан на фото 1-6
Фото 7-13 иллюстрируют окончательную полную разборку демонтированного блока на столе.

– Снимаем заглушки в нижней части блока и выкручиваем саморезы. Поддеваем в нижней части блока крышку воздушного фильтра и отделяем ее низ от самого корпуса.

– Находим в верхней части защелки и осторожно нажимаем на них, снимаем крышку целиком.

2. Пылесосом очистим все что запылилось.

3. Осторожно снимаем с защелок емкость для сбора конденсата и отводим  в сторону. Делать это нужно осторожно – к этой емкости сзади подключен шланг для слива воды на улицу.

4. Протираем и очищаем емкость для сбора конденсата.

5. За емкостью сбора конденсата видим цилиндр с прорезями – это крыльчатка, она гонит комнатный воздух через испаритель, на жаргоне – белка (белка в колесе).

6. пылесосом тщательно чистим белкино колесо.

7. Собираем все в обратном порядке.

Вот несколько фото поясняющих как можно разобрать, и осуществить чистка кондиционера:

Заказать сервис (чистку) кондиционера.

bon-nix.ru

Как правильно снять кондиционер со стены своими руками

Содержание статьи:

Знания о том, как снять кондиционер со стены своими руками могут понадобиться в нескольких случаях:

• если планируется переезд;
• если необходимо провести ремонтно-восстановительные работы;
• если планируется замена кондиционера на новый и нет желания платить за демонтаж старого.

Для начала при смене места расположения стоит разобраться с отсоединением кондиционера со стены полностью, то есть обоих блоков. В данном случае важно не только произвести качественный демонтаж, но и соблюсти правила транспортировки модулей сплит-системы.

Как снять наружный блок со стены

расположение вентилей на ККБ

В первую очередь предусматривают наличие необходимого инструментария. Для самостоятельного снятия кондиционера понадобятся:

• разводной или газовый ключ;
• шестигранники;
• рожковые и торцевые ключи;
• индикаторная отвертка;
• труборез;
• манометр или манометрическая станция.

Вместо трубореза нельзя использовать кусачки и подобные им инструменты, так как они портят качество медного трубопровода.

манометрическая станция и газовый вентиль

Сначала демонтируют внешний модуль – компрессорно-конденсаторный блок или ККБ.

Шаг 1. Разводным или гаечным ключом на торцевой стороне ККБ открывают заглушки вентилей.

Шаг 2. Закрывают жидкостной кран внешнего блока. Используют шестигранный ключ.

Шаг 3. Чтобы весь фреон перешел во внешний модуль, запускают кондиционер в режиме охлаждения на 30-40 секунд. Как только компрессор начал работать только на всасывание, на вентиль от газового трубопровода подсоединяют манометрическую станцию и ждут, когда показатели обнулятся. Сразу же перекрывают вентиль обратного забора фреона.

Шаг 4. Систему полностью обесточивают. Прежде чем приступить к следующему этапу снятия кондиционера со стены, индикаторной отверткой проверяют отсутствие тока, вставив ее в клемму с фазой.

Шаг 5. Теперь труборезом перерезают фреоновую магистраль, так как она является несъемным элементом конструкции. Оставшиеся концы необходимо заизолировать от влаги и мусора. Для этого можно использовать изоленту.

Отрезают соединительные трубки на расстоянии 15-20 см от штуцеров. Если демонтаж конденсаторного модуля осуществляется с целью проведения ремонтно-восстановительных работ, то обрезать медные трубки не надо.

заизолированные коммуникации

Шаг 6. Аккуратно отсоединяют дренажный трубопровод и провода межблочных соединений. Концы электрических проводов и дренажную трубку тоже желательно обмотать защитным материалом.

Шаг 7. Теперь приступают к демонтажу самого прибора. Как правильно снять внешний блок кондиционера с кронштейнов? Чтобы отсоединить его от гаек и болтов, используют рожковый или торцевой ключ. Так как ККБ обычно имеет немалый вес, желательно взять второго человека в помощники.

Шаг 8. Кронштейны снимают с поверхности здания или балкона, открутив запорную арматуру торцевой головкой.

После того как кондиционер уже снят со стены, приступают к его упаковыванию. Для этого понадобится многослойная картонная коробка, пенопласт и мягкая упаковочная пленка в рулоне.

Перевозить ККБ можно только в вертикальном положении во избежание гидроудара при последующей работе. Прежде чем монтировать блок на новом месте, следует дать ему постоять 2-3 часа.

Если перевозка планируется на зимнее время, нужно демонтировать кондиционер со стены чтобы не вытек весь фреон. Для этого обязательно используют манометрическую станцию. Но большинство специалистов советуют спустить хладагент и после полностью перезаправить контур.

Как снять компрессор кондиционера

компрессор обозначен номером 1

Наиболее серьезной неисправностью сплит-системы может стать поломка компрессора. Она возникает при:

• некачественно проведенном монтаже – отсутствии вакуумирования, нарушении правил прокладки фреонового трубопровода;
• использовании сплит-системы в недопустимом температурном диапазоне;
• заводском браке.

В таком случае тоже придется самостоятельно снимать ККБ кондиционера и разбирать его. Некоторые климатехники обходятся без полного демонтажа, но сделать это неспециалисту проблематично, так как в таком варианте доступ ко многим элементам сильно ограничивается.

Наружный модуль демонтирован, как теперь снять компрессор кондиционера? По сути, ничего сверхъестественного здесь нет:

• С корпуса внешнего блока убирают защитную крышку;
• Отсоединяют магистрали, идущие на нагнетание и всасывание, а также электрические провода, подходящие к вентилятору и компрессору;
• Откручивают крепления рожковым или торцевым ключом и снимают компрессор с виброгасителей.

Стоит учесть, что прежде чем снимать компрессор кондиционера, необходимо проверить степень испорченности масла. Если оно имеет неприятный запах и меняет цвет при тестировании на окисление, то понадобится замена + промывка ККБ. При нормальных свойствах и отрицательной реакции теста на окисление масла достаточно будет простой замены.

Как снять внутренний блок с монтажной пластины

разобранный внутренний блок

С тем, как снять компрессор кондиционера и сам наружный блок своими руками со стены, все понятно. Осталось разобраться с тем, как демонтировать внутренний модуль. Этот процесс проходит тоже в несколько этапов:

• Снимают защитную крышку с корпуса;
• Откручивают крепежные элементы;
• Отсоединяют все связующие коммуникации: фреоновую магистраль, электрические межблочные кабеля, дренажный трубопровод. Предварительно отключают питание;
• Блок снимают с пластины, раскрыв защелки креплений;
• Откручивают монтажную пластину и демонтируют пластиковый провод с оставшимися медными трубками.

При снятии внутреннего блока кондиционера со стены необходимо соблюдать предельную осторожность, чтобы не повредить крепежные защелки, удерживающие модуль на монтажной пластине.

Обязательно зачеканивают концы медных фреоновых трубок таким же образом, как и у внешнего блока.

Упаковывают комнатный модуль в плотную картонную коробки, обложив его пенопластом и обернув мягкой пузырчатой пленкой. Испарительный блок можно перевозить в любом положении в отличие от ККБ.

Если требуется замена или очистка какого-либо элемента внутреннего блока кондиционера, то может также потребоваться его снятие со стены или частичный разбор на составляющие. Выглядит это следующим образом:

• Снимают лицевую панель и промывают ее обратную сторону струей воды с чистящим средством или мылом;
• Снимают направляющие пластины воздушного потока, достав их аккуратно из пазов. На некоторых моделях есть специальные защелки для этого;
• Откручивают саморезы, аккуратно тянут нижнюю защитную часть на себя и чуть приподнимают ее верх, затем снимают ее с защелок;
• Отключают питающий провод и дренаж;
• Отсоединяют межблочные провода с соответствующих клемм, предварительно записав их расположение;
• Снимают лоток со шлангом. У некоторых моделей он может быть стационарным, тогда его немного опускают;
• Теперь снимают тангенциальный вентилятор, приподняв вверх испарительный теплообменник.

демонтированный внутренний блок сплит-системы

Все элементы промываются водой с чистящим средством. Можно воспользоваться парогенератором для более тщательной очистки. Когда детали обсохли, их закрепляют в обратном порядке на места.

Если требуется демонтировать плату управления, то сначала снимают защитную крышку с электронного блока, отсоединяют все провода (разъемы датчиков индикаторной панели, привода воздушных заслонок). После откручивают плату с крепежных элементов с помощью отвертки или просто отсоединяют ее от защелок.

Когда внутренний блок не демонтируют, а разбирают, нет необходимости в обрезании фреоновой магистрали.

Моноблочные системы демонтируются практически также. Единственное отличие – немного другие принципиальная электрическая схема и патрубки с рабочей жидкостью.

Когда самостоятельный демонтаж нежелателен

Не стоит снимать кондиционер своими руками в следующих случаях:

• при наличии сплит-системы колонного, канального или кассетного типа;
• при отсутствии у пользователя необходимых инструментов, материалов и инструкции к прибору;
• при неуверенности человека в собственных силах.

В перечисленных ситуациях лучше обратиться к профессиональным монтажникам.

Прежде чем приступать к самостоятельным действиям, можно посмотреть видео о том, как снять кондиционер самому:

strojdvor.ru
