Как отремонтировать автомобильный насос своими руками

Автомобильный компрессор является устройством, заметно упростившим процесс накачки шин, который традиционно производился с помощью ручного или ножного насоса. Данный агрегат может работать в автоматическом режиме, имеет компактные размеры, и накачка шин с его помощью не требует применения физических усилий. Хотя автокомпрессор не отличается сложной конструкцией, некоторые его узлы со временем могут выходить из строя. Чтобы самостоятельно произвести ремонт аппарата, необходимо иметь представление о том, как он устроен и по какому принципу работает.

Устройство и принцип работы компрессоров

Компрессоры для накачки колес бывают мембранного типа и поршневого. Оба вида аппаратов предназначены для сжатия воздуха и отличаются между собой не только конструктивно, но и принципом работы.

Мембранные аппараты

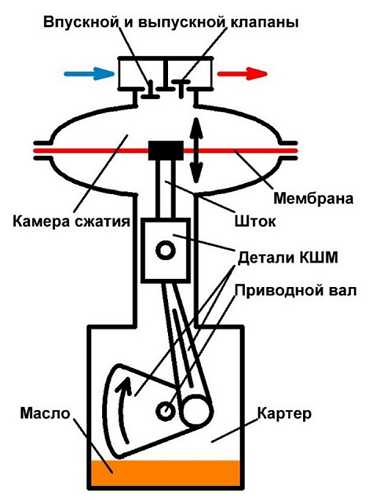

Если посмотреть на устройство автомобильного компрессора мембранного типа, то можно понять, что основным элементом агрегата, с помощью которого сжимается воздух, является мембрана

. Изготавливается она либо из резины, либо из металла.

Состоит мембранный автокомпрессор из следующих элементов:

  • электрического двигателя, который приводит в движение привод компрессорного блока;

  • камеры сжатия, на которой установлено 2 клапана;
  • резиновой, полимерной или металлической мембраны, находящейся в камере сжатия;
  • штока, соединяющего поршень с мембраной;
  • поршня, соединенного со штоком и шатуном;
  • шатуна и кривошипа;
  • картера, в котором размещается кривошипно-шатунный механизм (КШМ).

Автокомпрессор работает по следующему принципу. Кривошип преобразует вращение приводного вала в возвратно-поступательные движения шатуна. Тот, соединенный с поршнем, приводит его в движение. Поршень, двигаясь вверх-вниз, приводит в движение мембрану с помощью штока. Двигаясь вниз, мембрана создает разрежение в камере сжатия, благодаря чему открывается впускной клапан. При открытии последнего камера наполняется воздухом. Двигаясь вверх, мембрана провоцирует закрытие впускного клапана, и начинается процесс сжатия воздуха. При достижении определенной степени сжатия открывается выпускной клапан, после чего воздух под давлением поступает в шланг, соединенный с шиной. При движении мембраны вниз снова создается разрежение в камере, от которого выпускной клапан закрывается, а впускной – открывается. Далее, весь вышеописанный процесс повторяется.

Важно! Благодаря тому, что камера сжатия герметично отделена от картера, воздух на выходе из аппарата не имеет никаких посторонних примесей. Кроме всего, в мембранных агрегатах исключается утечка воздуха через сальники или поршневые кольца, что положительным образом сказывается на производительности автокомпрессора.

Поршневые агрегаты

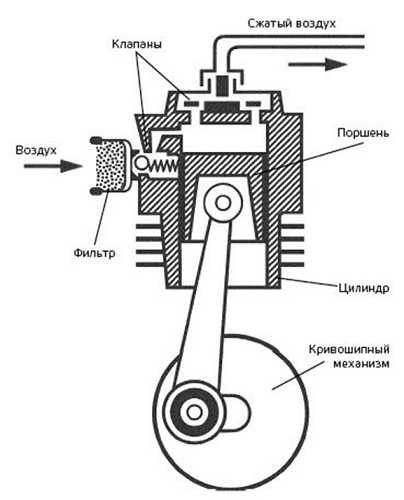

В аппаратах для накачки шин поршневого типа

основной деталью является поршень.

Состоит данный вид автомобильного насоса из следующих узлов и деталей:

  • электродвигателя, приводящего в движение привод аппарата;
  • камеры сжатия (цилиндра) с впускным и выпускным клапанами;
  • воздушного фильтра;
  • поршня, имеющего уплотнительное кольцо;
  • КШМ, состоящего из шатуна и кривошипа;
  • картера, в котором размещается КШМ;
  • манометра, которыйпредназначен для контроля уровня давления в шинах и может устанавливаться на цилиндре или шланге.

Работает аппарат следующим образом. КШМ приводится в движение либо с помощью шестеренчатой передачи, либо прямым приводом. Он преобразует вращательные движения вала привода в возвратно-поступательные, что заставляет поршень двигаться вверх-вниз. Поршень, двигаясь вниз, создает в цилиндре разрежение, вследствие чего открывается впускной клапан. Воздух, проходя через фильтр и открывшийся клапан, попадает в цилиндр. Вследствие движения поршня вверх, воздух в цилиндре подвергается сжатию. При достижении определенного уровня давления в камере сжатия происходит открытие выпускного клапана, через который воздух и выходит из аппарата. Далее, при движении поршня вниз выпускной клапан закрывается, а впускной – открывается, и цикл повторяется.

Распространенные проблемы поршневых компрессоров

Поскольку конструкция мембранных автокомпрессоров значительно отличается от устройства поршневых, то и некоторые поломки данных аппаратов будут характерны только для определенного вида агрегатов.

К самым часто встречающимся неисправностям поршневых автокомпрессоров, которые можно устранить своими руками, относятся следующие:

  • аппарат не включается;
  • двигатель агрегата работает, но воздух не качает;
  • аппарат не создает необходимое давление;
  • компрессор самопроизвольно выключается.

Аппарат не включается

Компрессоры для подкачки шин имеют силовой кабель (кабели) для подключения к источнику электропитания на 12 В. Некоторые модели аппаратов подключаются к прикуривателю автомобиля, а некоторые – к АКБ.

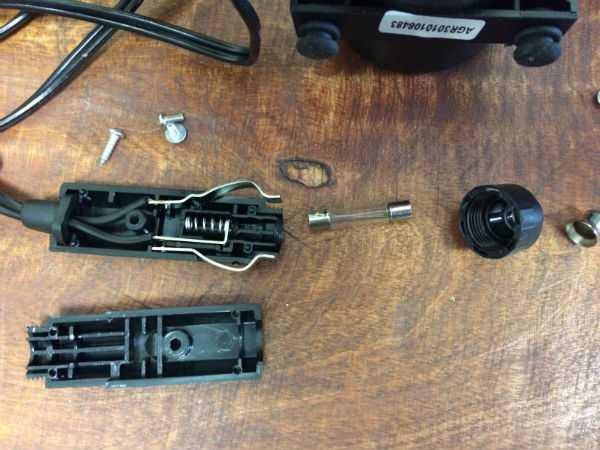

Если электронасос не включается, то в первую очередь следует проверить силовые кабели на наличие повреждений. Их можно “прозвонить” тестером. Также, если подключение компрессора происходит к прикуривателю, то нужно проверить целостность предохранителя, установленного в штекере. В случае перегорания предохранителя, его следует заменить.

Совет! Наиболее часто с перегоранием предохранителя сталкиваются владельцы автонасосов “Торнадо”. Поэтому перед подключением аппарата к прикуривателю необходимо проверить напряжение в последнем.

В крайнем случае, аппарат может не включаться по причине

выхода из строя электродвигателя. Чаще всего, обмотки двигателя перегорают из-за перегрева. Проще купить новый автокомпрессор, поскольку ремонт двигателя компрессора автомобиля будет стоить 80% от стоимости нового аппарата.

Двигатель агрегата работает, но воздух не качает

Если при включении аппарата слышен звук работающего двигателя, но из шланга не выходит воздух, то, чтобы провести диагностику агрегата, придется его разобрать:

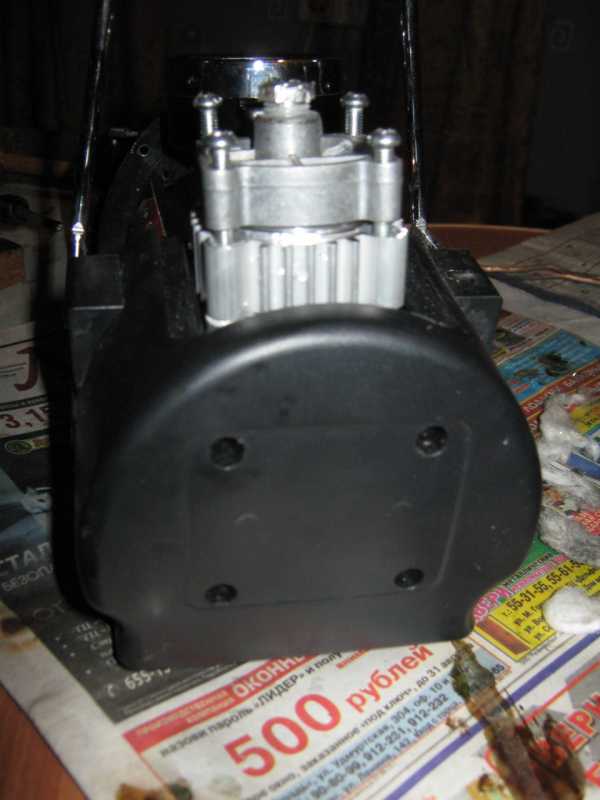

  • открутите 4 винта, удерживающих крышку картера;

  • также следует открутить 4 винта, установленных на поршневой головке;

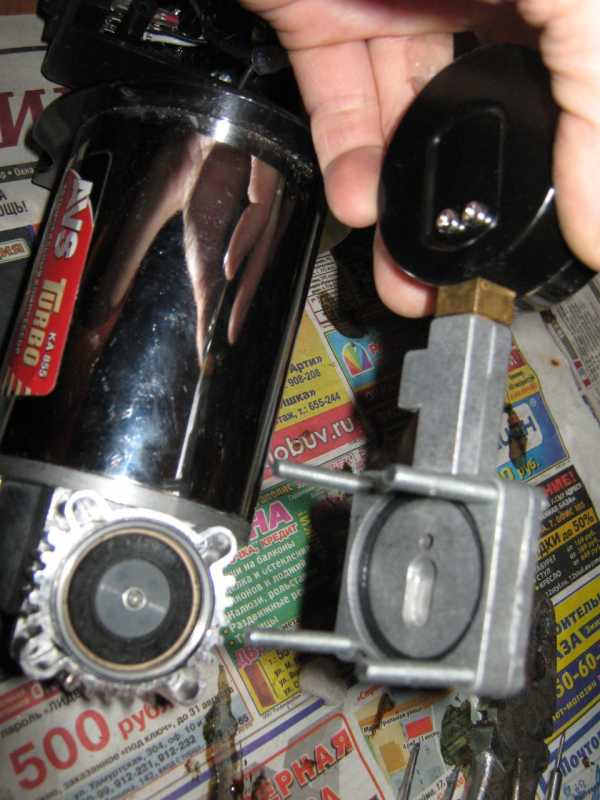

  • снимите головку цилиндра.

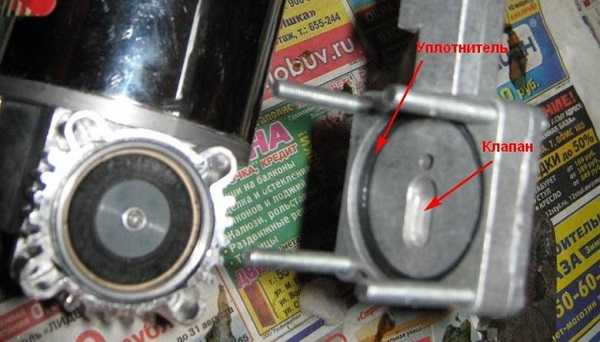

В головке цилиндра установлен клапан, который и является частой причиной того, что аппарат не качает

. Для устранения неисправности необходимо извлечь уплотнитель и диск с клапаном из поршневой головки.

Под клапаном находится небольшое уплотнительное кольцо, которое может со временем изнашиваться. При его износе клапан прилегает неплотно и пропускает воздух. В результате, сжатия последнего не происходит. Также иногда это кольцо может смещаться со своего посадочного места. Если это произойдет, клапан также не сможет закрываться. Нередко клапанная пластина просто ломается. В таком случае, ее необходимо заменить. Данную деталь, как и другие запчасти, можно приобрести в интернет-магазинах.

Еще одной причиной того, что аппарат не качает, может быть ослабленный винт, с помощью которого кривошип закрепляется на валу двигателя.

Если винт открутился, то вал двигателя будет вращаться, а КШМ останется неподвижным.

Аппарат не создает необходимое давление

Если при попытке накачать шины не получается добиться необходимого давления, то причиной проблемы могут быть, как и в предыдущем случае, клапаны. Под ними могут скапливаться различные загрязнения, мешающие хорошему прилеганию. Чтобы произвести ремонт компрессора для подкачки шин, потребуется разобрать поршневую головку и хорошо прочистить все детали от накопившейся грязи.

Иногда недостаточное давление воздуха на входе из агрегата может быть по причине деформации уплотнительного кольца, одетого на поршень.

Чтобы извлечь поршень, нужно снять рубашку гильзы и саму гильзу.

Уплотнительное кольцо поршня может деформироваться по причине перегрева агрегата. Чтобы выровнять кольцо, его необходимо сначала размягчить. Для этой цели можно использовать либо растворитель 646, либо жидкость WD-40. После того, как кольцо станет мягким и податливым, его следует выровнять, установить гильзу и рубашку на место. Проверить, правильно ли двигается поршень в гильзе, можно, если прокрутить вал двигателя.

Компрессор самопроизвольно выключается

Некоторые модели автокомпрессоров имеют защиту от перегрева. По этой причине аппарат и может отключаться самопроизвольно, например, при длительной работе. Но перегрев агрегата может вызываться и по причине заводского брака, особенно, в недорогих моделях. Заключается недоработка в плохом прилегании гильзы аппарата к рубашке. В таком случае уменьшается отвод тепла от поршневого блока и, в результате, перегревается поршневая головка и двигатель.

В данном случае ремонт автомобильного насоса будет заключаться в устранении зазора между гильзой и рубашкой (можно использовать тонкий листовой алюминий или термопасту). Тонкий листовой алюминий можно “добыть”, разрезав обыкновенную пивную банку. Алюминием нужно обмотать гильзу, и плотно вставить ее в рубашку. После этих действий теплоотдача улучшится, и компрессор перестанет самопроизвольно отключаться.

Неисправности мембранных автокомпрессоров

Мембранные автокомпрессоры ломаются крайне редко. Хотя им свойственны некоторые поломки, присущие поршневым аппаратам: повреждение силового кабеля или перегорание предохранителя в штекере, служащего для подключения к прикуривателю.

Но все же, основной элемент аппарата для накачки шин, который может выходить из строя – это мембрана. Чаще всего, ее изготавливают из резины или другого пластичного материала, который при низких температурах грубеет и становится неэластичным. Если такой автокомпрессор включить при низкой температуре окружающего воздуха, то мембрана просто порвется. В таком случае ремонт автомобильного компрессора данного типа будет заключаться в замене мембраны.

Как поменять манометр в компрессоре

Замена манометра на автомобильном компрессоре потребуется в случае выхода его из строя. Данный измерительный прибор может быть установлен отдельно от агрегата, на шланге, или на головке цилиндра.

Если манометр показывает неправильные значения или вообще не работает, его следует открутить, и купить аналогичный, с соответствующей резьбой и шкалой.

Совет! Чтобы не ошибиться при покупке нового манометра, рекомендуется его взять с собой и попросить продавца подобрать аналог.

В некоторых случаях подобрать подходящий прибор бывает затруднительно. Выйти из данной ситуации просто: приобретите манометр для автомобильного компрессора и тройник с подходящей к нему резьбой. Закрепите манометр с тройником на конце шланга, как показано на следующих фото.

Совет! Рекомендуется приобретать манометр с установленным на нем клапаном. Он будет полезен в случае, если давление в шинах будет превышено. Чтобы немного спустить воздух с колеса, потребуется лишь нажать на кнопку манометра.

tehnika.expert

Лада 2115 Самара Петровна › Бортжурнал › Ремонт китайского компрессора для накачки шин

Надо сказать современное общество настолько остоп”здело, что выбрасывает совршенно годные вещи, все чаще стал это замечать… Вот и на этот раз на помойке рядом с со смотровой площадкой ГАИ был идентифицирован электронасос для накачки шин, предположительно в нерабочем состоянии и весь раскуроченный, но с виду не так уж и измученный. Решено было забрать бедолагу с собой.
Достался он мне в раздербаненном состоянии. Видимо, прошлый владелец не нашел ничего лучше чем выкрутить все крепежи, выдернуть кнопку включения и перекусить питающий кабель…ну да бог с ним) К сожалению фото на момент начала моих вмешательств не сохранилось.

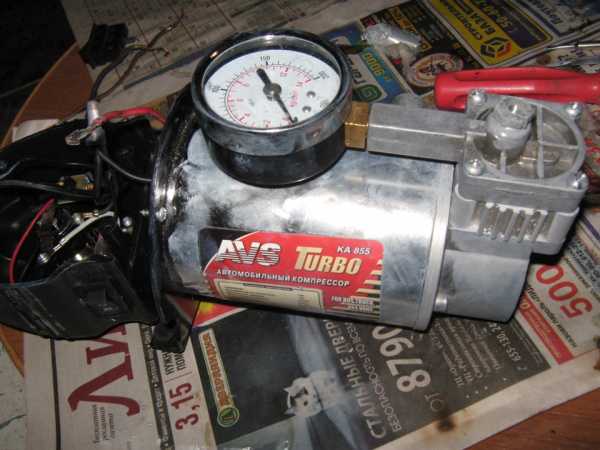

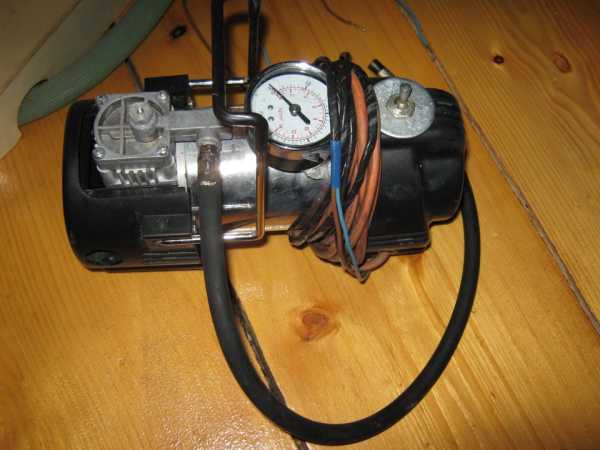

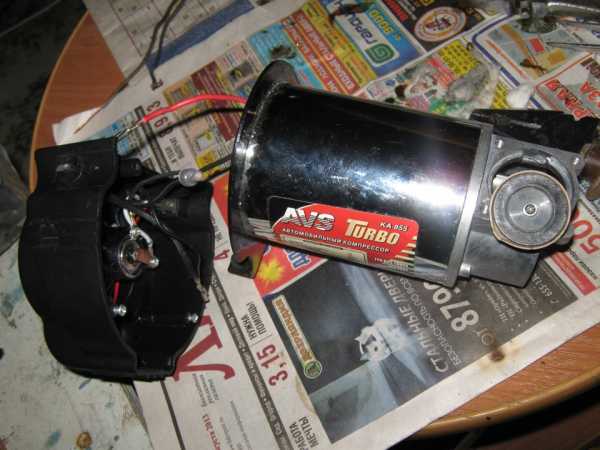

Но выглядел он примерно так(это фото уже в процессе завершения работы.


Насос должен быть хороший, на первый взгляд. Поршневой!
Разбираемся почему же его выбросили.

Первым делом проверяем работает ли двигатель. подключаем к АКБ провода торчащие из движка, через удлинитель. Работает! Отлично. Идем дальше.
Пережимаем выходное отверстие, куда вкручивается шланг, чтоб проверить держит ли он давление. Как и предполагалось, давление он не держит) значит разбираем!

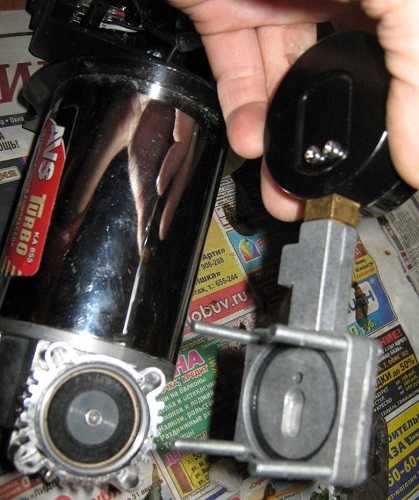

Отворачиваем 4 винта с головки поршня, 4 винта крепления боковой пластиковой крышки

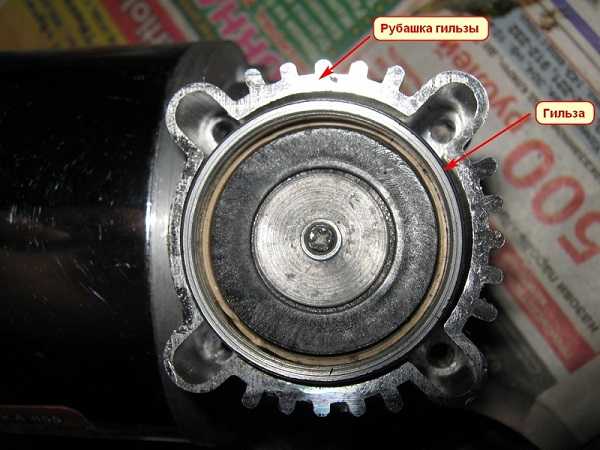

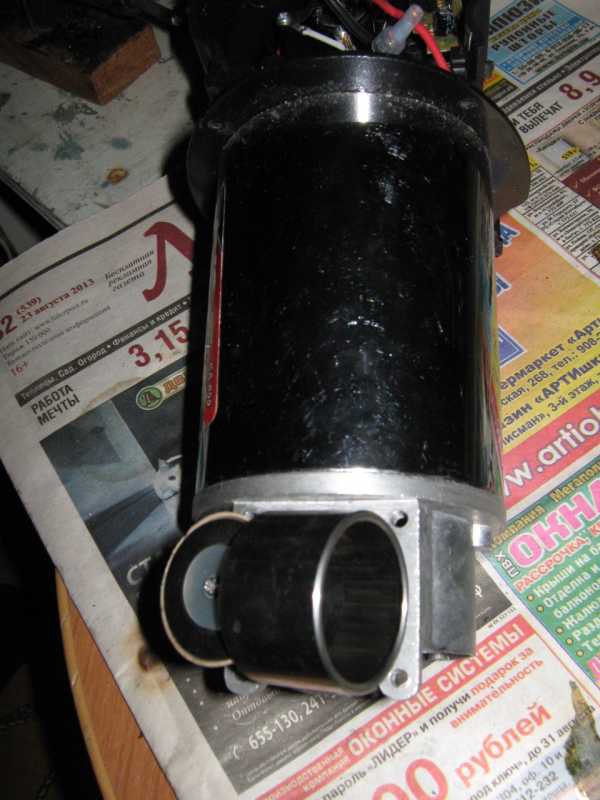

Снимаем головку поршня, снимаем рубашку гильзы, гильзу, и видим причину оказии:

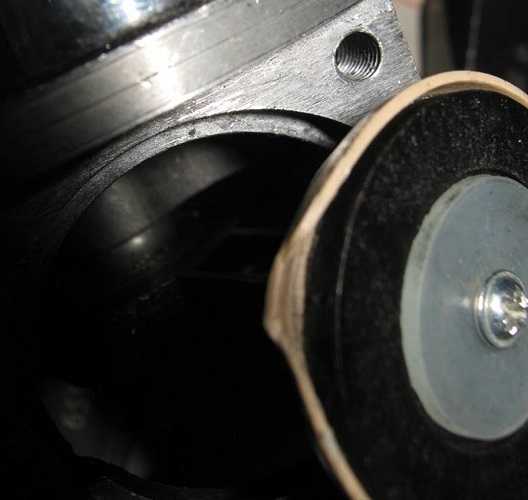

Уплотнительное кольцо на поршне вывернулось. Видимо от перегрева, а скорее всего изначально так было собрано в китае))

Размягчаем это колечко чем-нибудь. Я использовал растворитель 646 и WDшку. И выворачиваем с родное законное положение. Одеваем гильзу, прокручиваем вал двигателя за кривошип, проверяя работу…

Все вращается без заеданий и кольцо остается на своем месте. Вот и отличненько)) Соственно на этом можно было бы и остановить рассказ и закончить весь процесс ремонта. Собрать все назад подцепить провода и пользоваться…Но не с проста я затеял ваять отчет по ремонту…
Как известно современным производителям товаров не выгодно делать качественные вещи, потому что рыночное устройство экономики требует постоянного потребления! А качественные вещи не способствуют постоянному росту спроса на один и тот же товар, если это не хлеб. Но откровенное говно сделать нельзя, оно тоже продаваться не будет потому что изначально не будет работать…Вот и делает так, чтоб на прилавке оно работало, пару месяцев потом еще работало а потом ломалось…Мало кто полезет ремонтировать — в основном пойдут на новым, таким же по качеству)
Изначальный конструктивный дефект этого насоса, да и других подобных, что дорогих, что дешевых, вот в чем:
Если одеть гильзу и наружную рубашку на поршень видно, что во первых между ними значительный зазор, и гильза нифига не отцентрирована в проточке на корпусе:

В связи с этим имеем неффективное охлаждение гильзы, перегрев и потерю полезной работы.

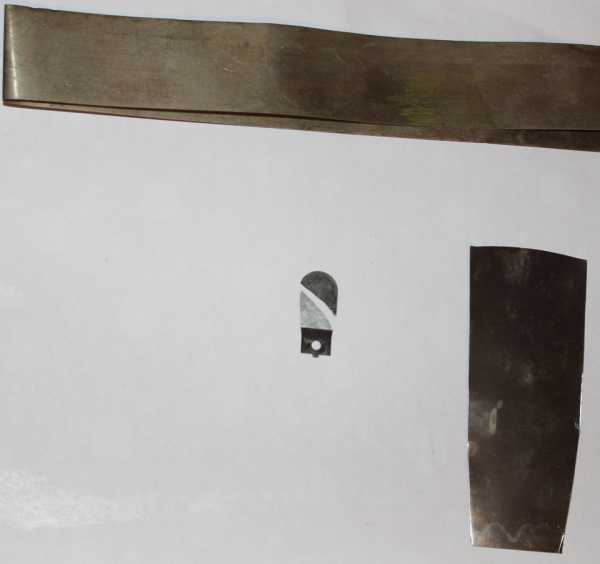

Исправляется это легко. С помощью обыкновенной пивной аллюминиевой банки, или просто ал. фольги.
Из фольги вырезаем полоски шириной на пару тройку миллиметров меньше высоты гильзы и плотно обматываем гильзу этими полосками. сколько нужно слоев определяем по месту. Можно и просто так обмотать, но лучше всего обмазывать тонким слоем фольгу термопастой КПТ-8 или герметиком Эласил 137-182 (он застывает как резиновый герметик, но остается теплопроводным, благодаря кремний органической основе).
Нужно добиваться того, чтобы наружная рубашка плотно сидела на гильзе обмотанной полосками фольги.

Ну вот и весь ремонт. Разве что можно еще снять пыльник с подшипника кривошипа и набить туда смазки (литол, шрус, циатим).

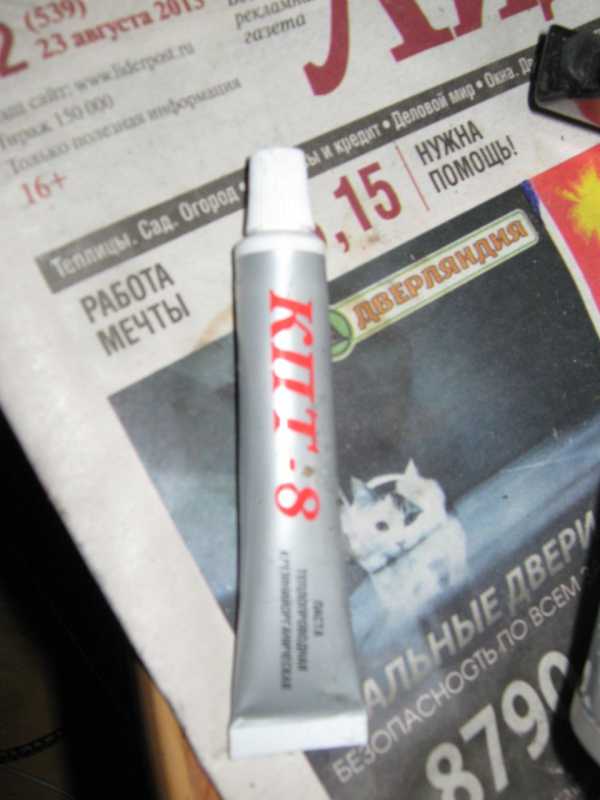

Собираем все в обратной последовательности, не забываем в сопряжениях все смазывать герметиком, чтоб нигде не сифонило потом, припаиваем хороший силовой провод, я 5 метровый подцепил, чтоб без напряга вокруг машины можно было бегать), ставим надежный тумблер и готово…Насос теперь качает до 6 атмосфер, чего вполне достаточно для автонужд.

Вот. Не спешите выбрасывать сломанное. Берегите ресурсы планеты!

www.drive2.ru

Разборка и ремонт китайского автомобильного компрессора

Привет, друзья! Сегодня проведем разборка и ремонт китайского автомобильного компрессора. Однажды, у моего шефа автомобильный компрессор для накачки шин перестал качать. Просто не включается и все тут. Пришлось разбирать. Фирму этого китайского компрессора называть опасно – устрашающе мощный Runway Racing, что в переводе означает приблизительно — «Полоса для гонок». Интересно, на какие гонки с таким компрессором собрался шеф? В общем, разбираем. Откручиваем четыре шурупа, которые никак не вытаскиваются – от тряски колодцы для них конечно треснули.

Разборка китайского автомобильного компрессора

Внутри видим нехитрую конструкцию – моторчик с редуктором и цилиндр с поршнем. Вроде все припаяно и все на месте. Чтобы вытащить все это нужно открутить еще четыре самореза.

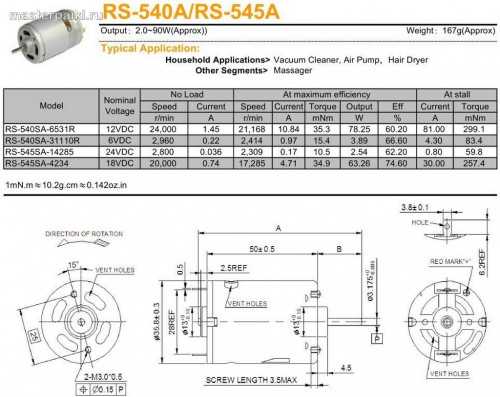

Двигатель питается конечно 12 вольтами, модель RS-540A.

Но я обалдел, когда нашел на него даже спецификацию – 24000 об/мин без нагрузки – впечатляет.



Обязательно проверяем все паянные контакты. Всем известно, что пайка при вибрациях различной частоты элементарно отлетает или появляются микротрещины. Такая тряска часто происходит в автомобиле на гравийной дороге.

Ремонт китайского автомобильного компрессора

Но неисправность скрывалась под кембриком провода, приходящего на  переключатель питания. Проводок некоторое время держался на изоляции, но контакта уже не было. В итоге, потянув за него посильнее при разборке компрессора, он отвалился. Припаиваем его на место – флюса и припоя не жалейте – контакт должен быть механически надежным. Проверяем и пропаиваем второй провод и собираем компрессор в обратном порядке.

 Качает такой компрессор из Китая весьма медленно и шумно. На гонки его лучше не берите – придете последним – это уж точно. Подкачать одно колесо на 1 атм. занимает около 1 минуты.

Собственно из электротехнических причин проводить ремонт китайского автомобильного компрессора самой главной являются оторванные провода, неработающие кнопки и замыкание обмотки двигателя. Чинить в них особо нечего — остается только механика.

Если треснул пластик или отвалились винты, то хорошо помогает эпоксидная смола, с помощью которой можно красиво заклеить корпус компрессора. Рекомендую вот такую двухкомпонентную эпоксидную смолу для склеивания пластмассы.

Удачного ремонта и успехов во всех начинаниях!
Мастер Пайки с Вами.

masterpaiki.ru

Как самому починить автомобильный компрессор для подкачки шин


Renumax – уникальное средство для удаления царапин! Не тратьте деньги на перекраску! Теперь вы сами сможете всего за 5 секунд убрать любую царапину с кузова автомобиля.

Революционный продукт от японской компании Wilsson Silane Guard – инновационное водоотталкивающее покрытие, придающее кузову автомобиля сияющий блеск до 1 года.

Автомобильный компрессор есть практически у каждого автомобилиста. Он значительно облегчает эксплуатацию автомобиля, чем и объясняется его популярность. Однако из-за некоторых особенностей конструкции он может выйти их строя. Если в таком случае отдавать его в ремонт, то придется ждать долгий период времени, поэтому многих интересует, а как же отремонтировать компрессор своими руками.

Конструкция

Ремонт компрессора невозможно произвести, если не знать, как он устроен. Кому-то устройство этого прибора покажется простым, но все же разберем его.

В основном, автокомпрессор состоит из:

  1. Электродвигателя;
  2. Манометра;
  3. Цилиндра;
  4. Поршня;
  5. Иных комплектующих, которые отличаются в разных моделях.

Между собой компрессорные электронасосы различаются на мембранные и поршневые. Мембранные работают по простому принципу: внутри цилиндра сжимается газ за счет уменьшения объема самого цилиндра.

Поршневые компрессоры устроены немного сложнее. Внутри них находится поршень, который при взаимодействии с коленвалом начинает всасывать воздух и передавать его в автомобильную камеру. Такой тип приборов наиболее популярен.

У мембранных компрессоров наиболее часто выходит из строя сама мембрана. Для того, чтобы продлить срок службы такого устройства, необходимо всегда держать его в чистоте и исключать попадание различного мелкого мусора внутрь его.

У поршневых проблем уже побольше. Наиболее частые из них:

  1. Не запускается,
  2. Не качает воздух,
  3. Выбивает предохранители,
  4. Резкое падение давления воздуха,
  5. Излишние шумы при работе,
  6. Пропускание воздуха.

Все эти проблемы можно устранить.

Ремонт

Итак, причин того, что компрессор не работает, может быть несколько. Для точного определения необходимо произвести диагностику. Для этого понадобится специальная отвертка-индикатор, с помощью которой необходимо проверить подаваемое напряжение. Если здесь все в норме, то необходимо посмотреть предохранители, и если они перегорели, то заменить их.

Чаще всего после таких действий устройства для подкачки шин начинают работать в обычном режиме. Однако бывает такое, что предохранитель вновь перегорает. Это является признаком короткого замыкания. Для его обнаружения необходимо проверить всю электрическую цепь и в случае необходимости заменить неисправные элементы.

Также не редкость, когда прибор перестает работать из-за сброса настроек реле. Выявляется это следующим способом: необходимо выпустить воздух, а затем включить компрессор. Если слышно, как работает моторчик, то нужно сбросить настройки. Если мотора не слышно, значит, он неисправен и требуется его замена.

У некоторых возникает проблема, что в самом начале работы приходит в негодность предохранитель вместе с термозащитой. Возможное решение этой проблемы – замена предохранителя на более подходящий. Если же даже после этого улучшений в работе нет и ситуация повторяется, то исправить все своими силами не получится. Необходимо обращаться в автосервис или другую специализированную службу.

У поршневого компрессора проблема плохой работы может быть из-за самого поршня. Чтобы ее устранить, достаточно выпустить воздух, а затем очистить клапан от различного мусора.

Где взять комплектующие

Магазинов с комплектующими для автокомпрессоров много. Некоторые запчасти можно найти в автомагазинах. Для удобства также некоторые заказывают комплектующие через интернет-ресурсы.

Самое главное в таком случае – купить оригинальные запчасти. Для уверенности в этом необходимо запросить сертификат соответствия. От качества запчастей будет зависит дальнейшая работа компрессора.


Car-Fix – набор для удаления вмятин авто. Уникальная запатентованная форма скобы исключает дополнительные повреждения, а клей после устранения вмятин можно легко удалить.

Набор Windshield Repair Kit разработан специально для самостоятельного ремонта трещины на лобовом стекле. Характерная особенность этого клея – его потрясающе низкая вязкость, очень близкая к вязкости воды. Благодаря этому он под действием капиллярных сил легко заполняет трещину.

kolesadom.ru

Ремонт автомобильного компрессора

Раньше автолюбители подкачивали шины с помощью ручных или ножных насосов. Теперь их заменили автомобильные компрессоры. Эти приборы полностью автоматизированы, поэтому при работе человеку не требуется прилагать физические усилия.

Этот прибор достаточно важная вещь для любого автолюбителя, поэтому он всегда должен находиться в рабочем состоянии. Не стоит полагаться на большое количество шиномонтажных мастерских и СТО. Колеса машины могут потребовать накачки в любом месте трассы, при поездке далеко за город, на даче, на горном подъеме. Найти там специализированную мастерскую довольно проблематично. Ситуацию лучше не пускать на самотек, а решать проблему собственноручно. Вот почему компрессор должен быть всегда в исправном состоянии и находится в багажнике автомобиля.

Какие неисправности могут быть в автомобильном компрессоре? Как правило, перегорают предохранители (блочный или располагающийся на проводе). Такую поломку очень легко устранить. Все детали для ремонта можно свободно приобрести в автомагазине. Иногда в компрессоре повреждается провод питания. Такую поломку можно увидеть даже невооруженным глазом, найдя надрыв или надлом. Устраняется такая незначительная проблема предельно просто (аналогично замене вилки на утюге).

Но, к сожалению, автолюбитель может столкнуть и с более серьезными причинами, которые вызывают неработоспособность автомобильного компрессора. Например, в электродвигателе возгорается обмотка или виброкатушка.

В ситуации, когда компрессор включен, но не накачивает воздух, проблема кроется в изношенном поршне или фторопластовом кольце. Ремонтировать такой агрегат уже не имеет смысла, придется просто покупать новый прибор. Однако, такие проблемы случаются не так уж и часто. В основном нужно просто заменить какую-нибудь запасную часть или комплектующую деталь (кольцо-прокладку, клапан, щетку, насадку).

Чтобы отремонтировать данный прибор, нужно вначале ознакомиться с его устройством и особенностями. В нем есть электродвигатель, манометр, цилиндр, поршень и иные комплектующие. Все компрессоры делятся на мебрранные и поршневые.

В мембранных агрегатах с помощью поступательных движений мембраны уменьшается объем воздуха в камере. Крышка и цилиндр заживает мембрану, вызывая колебания и заставляя выступать поршнем.

В поршневых компрессорах есть специальных поршень, всасывающий воздух. Такое устройство компрессоров гораздо популярнее у любителей автомобилей. Ступенчатый режим работы позволяет обеспечить наибольшее давление. Охлаждающая трубка позволяется перегонять воздушную массу между цилиндрами, один из которых имеет больший объем.

К самой слабой части мембранного компрессора можно отнести мембрану. Иногда там может накапливаться ряд посторонних частиц. Поэтому очень важно поддерживать в блоке чистоту, исключать попадание влажного воздуха, своевременно менять запчасти.

Поршневые компрессоры также могут выходить из стоя, и причин этому несколько:

1. Агрегат не запускается.
2. Прибор не выбрасывает воздух, при работающем моторе.
3. В устройстве нет нужного давления.
4. Некорректно работает автомат термической защиты.
5. Выбиваются предохранители.
6. Повышенные вибрации мотора.
7. Компрессор нагнетает повышенный воздух.
8. Между шлангом и насадкой возникла потертость.

Вначале необходимо отверткой индикатором провести необходимую диагностику (ищем фазу и определяем напряжение). Затем исследуются предохранители, иногда они оплавляются и требуют замены.

Если присутствует короткое замыкание, то необходимо прозвонить схему и заменить пришедшие в негодность детали.

Также в компрессоре могут быть сбиты настройки реле, которые регулируют давление. Для диагностики этой проблемы необходимо выпустить воздух и опять запустить агрегат. Когда работающий мотор издает звук, необходимо сбросить настройки. А если он вышел из строя, то тогда требуется его замена.

Очень серьезной считается ситуация, при которой у включенного агрегата не работают предохранитель с термозащитой. Заменить предохранитель можно самостоятельно, но ремонт реле нужно проводить только в специализированных сервисах.

При неисправности поршня – устройство разбирается (выпускается воздух, а клапан или очищается или подлежит замене).

tuningrukami.ru

Ремонт компрессора для накачки шин — DRIVE2

Покупал ещё с первой машиной компрессор недорогой MegaPower.


Накачал им немало шин, года четыре он служил, и вот пару недель назад он вдруг перестал качать. Мотор работал, а давления нет. Решил посмотреть что там внутри, вдруг можно вылечить. Оказалось там поршень с резиновым кольцом-уплотнителем и всего два лепистковых клапана. Один на поршне а второй в головке (не сразу его заметил). Тот что в головке переломился. Вырезал из электротехничкеской стали (используется в сердечниках трансформаторов всяких) по форме старого, и заодно тот что на поршне тоже поменял.

На фото умерший клапан.

А вот уже установленный самодельный.

Из необходимого инструмента ножницы, дрель и отвёртка.=)

Заодно протёр смазал новой смазкой. Теперь работает. Посмотрим на сколько хватит. Если у кого накрылся компрессор сразу не выкидывайте, вдруг проблема та же, тогда ремонт не сложный=).

З.Ы. Сразу меняйте клапан в головке, накрылся он буквально после 5 накачек. Теперь оба клапана самодельные, поглядим сколько проживут=).

Нравится 19 Поделиться: Подписаться на автора

www.drive2.ru

Как отремонтировать автомобильный компрессор? – Легкое дело

Автомобильные компрессоры: ремонт, диагоностика, профилактика

Автомобильный компрессор пришел на смену ручному и ножному насосу для подкачки шин. Самое приятное преимущество этого прибора в том, что он полностью автоматизирован и для того, чтобы накачать колесо не нужно применять физических усилий. Удобно когда компрессор всегда под рукой, где бы вы ни находились. Однако случается так, что он выходит из строя и тогда может потребоваться ремонт.

Почему компрессор сегодня является вещью первой необходимости для водителя? Ведь вокруг столько СТО и шиномонтажек, где можно подкачать шин, и в случае необходимости произвести прочий ремонт. Все просто. Колесо может спустить где угодно, например, в горной местности или в дачном массиве, далеко за городом — там не всегда поблизости окажется специализированная мастерская. И потом, контроль над ситуацией лучше не упускать и самостоятельно устранить проблему, быстро, без лишних трат и хлопот.

Причины поломки компрессора

Наиболее распространенной причиной неисправности автомобильного компрессора является банальное перегорание предохранителей. Может сгореть предохранитель блока или же тот, что располагается на проводе. Такая поломка не является серьезной и очень быстро устраняется. Тем более что запчасти для того чтобы произвести ремонт, можно купить практически в каждом магазине.

Также один из вариантов, при котором компрессор выходит из строя, предполагает повреждение провода питания. Определить эту неприятность весьма просто. Достаточно визуально исследовать провод и найти место надрыва или надлома. С этой проблемой тоже можно справиться легко и быстро наверняка каждый мужчина менял вилку на проводе утюга.

Бывают и более серьезные причины неработоспособности автомобильных компрессоров. Допустим при возгорании обмотки электродвигателя или виброкатушки, редко удается спасти пациента.

Если вы обнаружили, что компрессор включается, но не дает нужного действия, то есть не качает воздух, ищите проблему в износе поршня или фторопластового кольца. В этом случае дешевле будет приобрести новый автокомпрессор, чем производить ремонт и покупать новые запчасти.

Но чаще всего проблема не стоит остро и требует небольшого вмешательства, замены запчасти или комплектующего. Обычно это прохудившейся шланг, клапан, одеваемый на сосок колеса, резиновое кольцо-прокладка, щетки, насадки.

Особенности автокомпрессоров

Благодаря тому, что в комплектации автомобильного компрессора имеются различные насадки, его можно использовать не только для подкачки шин автомобиля, но еще для мячей, надувных лодок, велосипедов и т.д. То есть компрессор плюс насадки это универсальный прибор, позволяющий решить сразу несколько задач.

Для того чтобы произвести ремонт компрессора, важно знать его устройство и особенности. Итак, каждый представитель автомобильных компрессоров оснащен:

  • Электродвигателем;
  • Манометром;
  • Цилиндром;
  • Поршнем;
  • Иными комплектующими (кабеля, щетки, прокладки, сосок, насадки).

По своему устройству различают мембранный и поршневой компрессоры. Принцип работы мембранного компрессора заключается в сжатии газа, за счет того, что поступательные движения мембраны уменьшают объем камеры. Мембрана, зажатая между цилиндром и крышкой, начинает колебаться и действует как поршень.

Поршневые же компрессоры оснащены специальным поршнем, который при соединении с коленвалом, всасывает воздушные массы. Они пользуются гораздо большей популярностью среди автолюбителей.

Для обеспечения наибольшего давления, поршневые компрессоры работают в ступенчатом режиме. Так, сжатая воздушная масса перегоняется от одного цилиндра к другому, посредством охлаждающей трубки. Объем одного цилиндра намеренно больше второго, зато последний дожимает воздух, повышая КПД прибора.

Слабые места мембранного компрессора

Самая слабая часть мембранных компрессоров — это мембрана. Если в газовой полости блока скапливаются посторонние частицы. Важными аспектами работы с таким компрессором являются:

  1. Поддержание чистоты блока.
  2. Исключение попадания влаги и грязи в мембранный блок.
  3. Своевременная замена запчасти (мембрана, газовый клапан, ограничитель давления).

Слабые места поршневого компрессора

Самые распространенные проблемы с поршневым компрессором, это:

  • Компрессор отказывается запускаться;
  • Не происходит выброса воздуха в ресивер, хотя мотор работает;
  • Выбивает предохранители;
  • Давление воздуха резко падает;
  • Некорректная работа автомата термозащиты;
  • Влажность воздуха, нагнетаемого компрессором, повышена;
  • Мотор работает на повышенных вибрациях;
  • Место соединения шланга и насадки протерлось и воздух травит.

Что делать, если компрессор не запускается

Если аппарат работать отказывается, нужно произвести определенные диагностические действия, при помощи отвертки-индикатора. Исследуем, есть ли фаза, и подается ли напряжение. Если с фазой все в порядке, переходите к проверке предохранителей, быть может, они оплавились. Если дело именно в этом, то просто замените предохранитель. Важно помнить, совершая ремонт, устанавливаемые запчасти должны быть равноценными.

После замены все должно заработать, однако, бывает такое, что предохранитель вновь перегорает. Это наводит на мысль о возможном коротком замыкании. Нужен ремонт. Прозвоните схему. Когда неисправные детали буду установлены, замените их на новые аналогичные запчасти.

Отказ работы компрессора может быть связан со сбоем настроек реле, управляющего давлением. Для того чтобы диагностировать эту проблему, проделайте следующее: выпустите воздух и снова запустите компрессор. Если вы слышите звук работающего мотора — сбросьте настройки, мотор не функционирует, нужно его заменить. Помните, что при интенсивной работе термозащиты, необходимо остужать мотор не менее 20 минут, это нормализует работу компрессора.

Особое внимание заслуживает ситуация, когда при включении прибора, выходят из строя и предохранитель и термозащита. Если проблема лишь в том, что установленный предохранитель не рассчитан на рабочую мощность агрегата, то ремонт сводится к простой замене запчасти. А вот если из строя вышло реле, не пытайтесь лезть туда самостоятельно. Для того чтобы получить квалифицированный ремонт отправляйтесь в сервис.

В ситуации, когда несправен поршень, нужно разбирать устройство. При совершении починки, выпустите воздух, очистите клапан от грязных образований, если давление продолжает падать — проблема в клапане, он требует замены.

Где брать запчасти для ремонта компрессора

При таком обилии автомагазинов и мест продажи комплектующих, голова просто может пойти кругом. Где же приобретать запчасти для починки или новые насадки. В принципе большой разницы в местах продажи запасных частей нет. Это вопрос удобства для каждого. Кто-то идет в специализированный магазин, то-то на шрот, а кому-то удобно и выгодно заказывать запчасти через интернет. На вкус и цвет как говориться.

Главное, при совершении покупки не нарваться на подделку. Оригинальные запчасти — залог долгого их служения. Просите сертификат или гарантийный талон, приобретая у продавца новые детали для починки компрессоров.

В целом ремонт компрессора несложен и его можно произвести, не имея соответствующего опыта или квалификации. Хотя лучше заранее предотвратить поломку, просто ухаживая за техникой.

http://autodont.ru

legkoe-delo.ru
