Ремонт пускозащитного реле холодильника
В этой статье речь пойдет об устранении одной из частых неисправностей холодильника, “залипание” либо подгорание контактов пускозащтного реле.
При длительной эксплуатации холодильника встречаются неисправности для устранения которых не требуются специальные навыки сервисного инженера и профессиональное оборудование, достаточно базовых знаний электротехники, пару отверток, пассатижи и мультиметр.
Самостоятельное устранение такой неисправности займет у вас от силы минут 30 и позволит с экономить как время так и средства.
Ниже мы рассмотрим как самостоятельно найти пускозащитное реле, как его разобрать, провести мелкий ремонт и проверить. На примере холодильника Snaige 12-E 1980 года выпуска.
Признаки неисправности: Компрессор запускается на несколько секунд/минут и выключается (происходит циклично).
В целях безопасности для начала необходимо отключить холодильник от сети 220В.
Как правило пускозащитное реле находится рядом с компрессором, в нашем случае это задняя, нижняя часть холодильника.
Для того чтобы получить доступ к пускозащитному реле, необходимо разжать скобу отверткой либо рукой.
После, реле необходимо отключить от компрессора.
Следующим шагом будет разобрать корпус реле.
Корпус как правило прикручен одним болтом, откручиваем, снимаем крышку и видим собственно само реле (электромагнитная катушка, вольфрамовая пружинка, контактная группа ).
В первую очередь визуально осматриваем на предмет дефектов (подгоревшая катушка, надежность соединений контактов, целостность вольфрамовой пружины и упругость биметаллической пластины). Чаще всего проблема кроется в подгоревших контактах, проверим.
Откручиваем контакт и смотрим.
В нашем случае подгорели только контакты, в остальном, реле работоспособное и еще послужит.
Берем наждачную бумагу или надфиль и зачищаем подгоревшие участки до блеска.
После не сильно прикручиваем контактную пластину к реле, настраиваем контакты так чтобы площадь их соединения была как можно больше. Подключаем пускозащитное реле к компрессору, включаем холодильник в розетку, слышим запуск компрессора, наблюдаем за работой агрегата 10-15 минут.
Если компрессор на протяжении этого времени работает без сбоев значит ремонт прошел успешно.
Если же проблема не устранена. Во время работы холодильника попробуйте замкнуть контакты реле как показано на снимке ниже.
Если компрессор не запустился значит нужно заменить реле на новое, либо проблема может крыться в неисправности пусковой обмотки компрессора но это уже в следующих статьях.
Удачи в ремонте!
www.kiev-service.in.ua
Пускозащитные реле холодильников – Устройство холодильников – Каталог статей
Защитные реле
Мотор – компрессоры работают при недостаточном охлаждении и нуждаются в защите от перегрева, который возможен при повышении температуры или повышении силы тока из – за перегрузок.
Изоляция обмоток мотора при перегреве разрушается и двигатель выходит из строя. Чтобы избежать этого необходимо отключить двигатель.
В условиях непрерывной работы холодильника защита обмоток двигателя от перегрева возможна только с установлением автоматики реагирующей на нагрев.
С этой целью применяются защитные реле.
Есть токовые и токово-тепловые защитные реле.
Токовые реле реагируют на температуру обмотки, которая повышается при повышении силы тока в цепи обмотки.
Токово-тепловые реле срабатывают также на нагрев обмоток от внешнего тепла.
На изменение температуры в защитном реле реагирует биметаллическая пластинка, состоящая из двух сваренных металлов с разными коэффициентами расширения.
При нагревании один из металлов удлиняется больше второго и пластинка изгибается, замыкая или размыкая контакт.
Для нагрева пластинки применяются два способа:
1) прямой – пластинка нагревается током;
2) косвенный – пластинка нагревается теплом от расположенного рядом нагревательного элемента (спираль).
Пусковые реле
Для включения – отключения пусковой обмотки, а значит и холодильника, применяются электромагнитные пусковые токовые реле.
Реле состоит из соленоидной катушки, якоря и пары контактов (нормальноразомкнутых).
Один контакт подвижный, другой – неподвижный.
Катушка последовательно включена с рабочей обмоткой. Конец пусковой обмотки подведен к неподвижному контакту.
При включении в сеть рабочей обмотки по соленоидной катушке реле идет ток короткого замыкания (ротор не вращается).
Под действием большого тока якорь реле притягивается и замыкает подвижный и неподвижный контакты.
При этом пусковая обмотка включается в сеть паралельно рабочей. Ротор начинает вращаться. См. Холодильный агрегат.
При разгоне ротора, ток в катушке реле и рабочей обмотке уменьшится. Якорь, за долю секунды, возвратится в нормальное положение
(
разомкнет контакты) и отключит пусковую обмотку до следующего цикла.Рабочая обмотка при этом остается включенной – компрессор работает.
Пускозащитные реле
Пусковое и защитное реле последовательно включены в рабочую обмотку мотора. Обычно они совмещены в одном корпусе.
Пускозащитные реле разные по устройству и габаритам, рабочими характеристиками, в зависимости от электродвигателей, для которых предназначены, но принцип действия у всех одинаков.
Работа пускозащитного реле
При включении холодильника в сеть, по рабочей обмотке мотора, катушке пускового реле и цепь защитного реле (она находится в замкнутом состояни) – проходит большой ток короткого замыкания (при этом ротор не вращается).
В результате, якорь пускового реле втягивается в соленоидную катушку и замыкает контакты, включая при этом пусковую обмотку. Ротор начинает разгоняться.
Вследствии разгона, ток в цепи снижается. Якорь реле своей массой опускается и размыкает контакты. Пусковая обмотка отключается.
Мотор продолжает вращаться с включенной рабочей и отключенной пусковой обмоткой. См. пусковые реле
В то же время, при включении холодильника в сеть, через биметаллическую пластину и нагревательный элемент защитного реле проходит ток короткого замыкания.
При запуске двигателя и нормальном разгоне ротора пластина не нагревается до такой степени, чтобы ее изгиб разомкнул контакты.
Цепь остается замкнутой. Двигатель работает.
В случае, если ток повысится, пластина нагреется до степени изгиба, контакты разомкнутся и двигатель отключится от сети. См. защитные реле.
Подключение пуско-защитного реле к компрессору через проходные контакты
В бытовых холодильниках применяются пускозащитные реле типа РТП, РТК-Х, РТК, РТК, ПЗР, РП, Р-3, Р-4 и другие.
Их много, но принцип их действия одинаков.
Они отличаются токовыми характеристиками и способом крепления на раме или на корпусе компрессора.
Установка пускозащитного реле, даже для плохо обученного холодильщика, трудностей не представляет.
Пример: реле токовое пускозащитное РТК-Х –
для запуска и защиты компрессора ДХМ – 5 от перегрузок.
Применяется в очень старых холодильниках, которых еще очень много и которые все еще ремонтируются.
Устанавливается на кожухе мотор-компрессора. На крышке этого реле есть стрелка-указатель. Реле следует устанавливать стрелкой вверх.
Приблизительно то же самое с пускозащитными реле Р-3, Р-4 (фото внизу). Устанавливаются на раме холодильника, около компрессора. Их тоже нужно устанавливать только согласно указателю на крышке.
С другими пускозащитными реле проще. Их неправильно установить невозможно.
holodilshchik.ucoz.ru

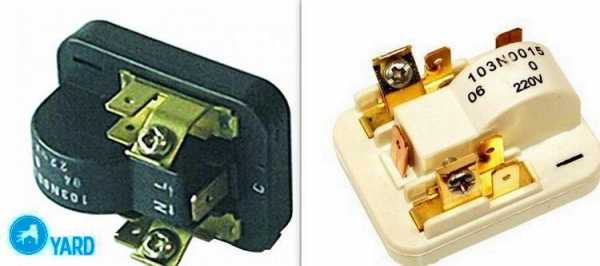

Реле для холодильника
Запуск холодильника
Для того чтобы начал работать тот или иной агрегат, необходим его запуск. За выполнение этой операции в холодильном устройстве и отвечает реле. В современных моделях не так просто определить его работоспособность.
к содержанию ↑Важно! Это не покажут вам инновационные датчики или же дисплей. Устранение неполадки необходимо начинать с другой стороны.
Зачем необходимо реле в холодильнике?
Все холодильники “Атлант”, как и другие современные модели, оснащены асинхронным двигателем, которая комплектуется пусковой обмоткой. Конечно, о целесообразности такой комплектации и наличии в доме трех фаз, можно поспорить, но производитель посчитал такую оснастку наилучшей.
Механизм работает таким образом, что в статоре образуется небольшое вращающееся движение, которое осуществляется за счет пусковой обмотки. После того, как двигатель набрал обороты и стал работать в полной степени, данная функция уже не нужна. Для ее выключения и необходимо реле холодильника.
Важно! Пусковая функция работает за счет того, что при набирании оборотов мотора, амперы в нем падают и по истечении определенного времени, напряжение на статор вовсе не поступает.
Если говорить простыми словами, то реле холодильника отвечает за запуск мотора в тот момент, когда температура в камерах становится ниже нормы. На всякий случай проверьте настройки вашего оборудования. Возможно, чтобы все пришло в норму, достаточно будет только правильно установить температуру в холодильнике.
В силу того, что агрегат работает не постоянно, а только поддерживает определенную температуру, мотор также не может крутиться все время. При постоянной работе двигателя устройство будет постоянно охлаждать, в конце — попросту сгорит. Чтобы всего этого не было, и создано реле в холодильнике.
Важно! Современные холодильники зачастую оснащены несколькими видами реле: тепловое, пусковое и температурный датчик. Первые две модели относятся к группе пусковых механизмов.
Какие могут быть причины поломки?
При решении вопроса о том, как проверить пусковое реле холодильника, стоит учитывать тот факт, что в непригодность данный механизм приходит из-за неправильной эксплуатации агрегата или же срок эксплуатации комплектующей подошел к концу.
Основные признаки поломки:
- Двигатель включается и через малый промежуток времени выключается. Заново он может вовсе не запускаться. Это может произойти из-за того, что в обмотке закоротило проводку. Нередко это происходит по причине скачков напряжения. Чтобы в дальнейшем исключить этот фактор, одновременно с ремонтом техники подберите хороший стабилизатор напряжения.
- Мотор не запускается, но ток к нему подходит. Данная неполадка может возникать в том случае, когда пружина ослабла.
к содержанию ↑Важно! Единственный выход — срочная замена неисправной детали.
Меняем реле своими руками
При поломке реле холодильника можно отдать его в сервисный центр и обратиться к мастеру. Однако стоимость будет заоблачной. С учетом того, что выполнение этого действия не занимает много времени и сил, можно исправить ситуацию своими руками.
Важно! Любые работы по разборке-сборке оборудования происходят в его отключенном от сети состоянии.
Инструкция по замене реле:
- Открываем заднюю крышку холодильного устройства. Зачастую крепится она болтами. На старых моделях — защелками.
- Достаем катушку. Фиксируется она с помощью специальных защелок. Делать эту операцию необходимо очень аккуратно.
- Отделяем контакты со штоком и сердечник. Прочищаем всю комплектующую часть от пыли. Можно сдуть пылесосом или протереть мягкой хлопчатобумажной тканью, которую предварительно окунули в спирт.
- Произвести зачистку всех контактов и сердечника. Для этого вам понадобится наждачная бумага или напильник.
- Далее устраняем причину поломки.
Если сломан только шток
Довольно часто поломка реле для холодильника происходит из-за штока. В таком случае можно самостоятельно заменить данную часть самодельным элементом. Для этого вам понадобится всего лишь гвоздь, размеры которого составляют 5 мм на 35 мм.
Важно! В большинстве случаев самодельный шток прослужит в несколько раз дольше, нежели пластмассовый заводской элемент.
После установки штока, необходимо подсоединить все части и снова установить на место и закрутить крышку.
Неисправность датчика температуры
Еще одной из причин является перегрев сгорание теплового датчика, который находится в реле. В данном случае есть только один выход — замена пускового реле.
к содержанию ↑Важно! Как только с ремонтными работами будет покончено и оборудование снова будет в исправном техническом состоянии, возьмите себе на заметку несколько правил, которые облегчат его эксплуатацию. Все они изложены в статьях:
Видеоматериал
При ремонте и замене реле для холодильника взвесьте все “за” и “против”. Подумайте о том, может отдать агрегат в сервисный центр. Ваш выбор должен быть осознанным, и тогда удача будет на вашей стороне.
Поделиться в соц. сетях:
serviceyard.net
Как проверить реле холодильника
За проверку пускового реле холодильника приступают, когда определяется, что компрессор холодильника не запускается и соответственно не происходит охлаждение.
- Пусковое реле холодильника, первоначально подает напряжение на пусковую обмотку компрессора
- Пусковая обмотка раскручивает компрессор и «активирует» рабочую обмотку.
- Далее, когда компрессор раскручивается, реле отключает пусковую обмотку.
- Компрессор качает фреон, пока не сработает термо датчик темпратуры внутри холодильника или защита от перегрева компрессора.
Кстати! Перегреваться компрессор может из-за забитого фильтра. Компрессору трудно качать фреон через забитый фильтр, соответственно обмотка двигателя перегревается и срабатывает защита от перегрева.
Для проверки пускового реле холодильника, требуется его разобрать. Пластиковая крышка зачастую крепится на «защелках», открыть можно плоской отверткой. Открыв реле, увидите катушку — ее следует прозвонить тестером через выходные от нее, наружные контакты. Сопротивление должно близиться к нулю. Если сопротивление = бесконечности, катушка — а соответственно и реле в целом неисправны. Смело меняйте реле на новое.
Так же визуально осмотрите контакты на пусковую катушку и около биметаллической пластины (защита от перегрева). Контакты могут быть обгоревшими (обугленными), от сюда плохой контакт или его отсутствие. То есть реле срабатывает но нет электрического контакта.
Если катушка «звонится» как положно и контакты в порядке, значит реле рабочее.
Кстати! Компрессор может не запускаться, если он заклинил. Например от перегрева (забит фильтр) или мусор попал в масляную ванну компрессора.
На данном этапе проверка реле закончена, неисправность заложена в другом.
silatoka.net
Как проверить пусковое реле холодильника?
Проверка пускового реле и последующая его замена необходима в том случае, когда не запускается компрессор холодильника и не происходит охлаждение его камер. Так как же проверить работоспособность прибора в домашних условиях и при необходимости провести его замену?
Диагностируем неисправность сами
Пускозащитное реле предназначено для включения и отключения двигателя холодильника. Его работа основана на свойствах биметаллической пластины, которая меняет форму при нагревании. Нагревается она за счет контакта с токопроводящей спиралью. При потреблении двигателем небольшого количества тока спираль практически не нагревается и не воздействует на пластину. Когда это количество увеличивается, спираль разогревается и передает тепло пластине. Та в свою очередь размыкает контакты в цепи питания мотор-компрессора, отключая его.
Пусковое реле бывает двух видов: в форме таблетки из материала, расширяющегося при нагреве, и индукционное. Различаются детали и по способу крепления к компрессору. Тип ДРХ крепится на неподвижную раму, а тип РТП – к проводу.
Если при запуске мотора слышны щелчки, а компрессор отключается, едва начав работать, причина неисправности может заключаться в поломке пускового механизма. Также мотор-компрессор может не запуститься вовсе или, наоборот, работать без остановки.
Алгоритм проверки пускового реле холодильника
Чтобы точно убедиться в том, что проблема заключается в поломке пускового реле, деталь необходимо проверить. Начать следует с контактов, так как они доступны для внешнего осмотра. При их загрязнении или окислении работа устройства невозможна. В нерабочем положении контакты обычно разомкнуты, а пластинка с ними свободно лежит на катушке. Поэтому проверка и зачистка наждачной бумагой не составит труда.
Если контакты в порядке, нужно приподнять пластинку, на которой они расположены, и осмотреть направляющий шток. Если на нем имеется ржавчина или загрязнения, деталь необходимо обработать любым антикоррозийным раствором и добиться плавного хода пластины.
В случае, если с предыдущими компонентами все хорошо, стоит выяснить, поступает ли на реле напряжение. Для этого прибор нужно снять и попарно прозвонить контакты двигателя. Если на приборе появляются показания в омах в допустимых для вашего компрессора пределах, то с мотором все в порядке. Если же появилась надпись OL, следует проверять не реле, а мотор-компрессор.
Последний этап проверки – прозвон самого пускозащитного механизма. Если тестер показывает отсутствие сигнала, деталь нужно заменить. Ремонтировать ее нежелательно, так как в этом случае невозможно гарантировать нормальную и длительную работу. Любая неточность может привести к новой поломке и даже возгоранию.
Причины неисправности и замена
Причиной поломки прибора может быть естественный износ его деталей, механическое повреждение, обгорание или окисление контактов. Замену желательно доверить специалистам, поскольку качественно выполнить процедуру, не имея опыта, достаточно сложно. Иногда даже выявить причину поломки в домашних условиях невозможно из-за отсутствия необходимых приборов. Починить реле холодильника мастера сервисного центра «Ремонт на дому» могут без перевозки аппарата в мастерскую. Таким образом, обратившись к профессионалам, вы сэкономите свое время и силы. К тому же, будете избавлены от необходимости самостоятельно искать нужную деталь и вникать в особенности ее установки. Еще одним преимуществом обращения в сервисный центр является предоставление гарантии на работу и установленные комплектующие.
Если вы уверены в своих силах и полны решимости провести замену самостоятельно, не забудьте перед началом работ отключить холодильник от сети. Реле расположено рядом с компрессором. В первую очередь его следует демонтировать. Если деталь держится на заклепках, их аккуратно высверливают, а затем во время установки новой запчасти заменяют винтами. Если прибор крепится с помощью защелок, их аккуратно отгибают отверткой. Чтобы отсоединить проводку, нужно аккуратно разжать зажим. Новая деталь устанавливается в обратном порядке.
Советы по подключению реле к холодильнику
Обычно установка новой детали не вызывает затруднений у тех, кто имеет хотя бы небольшие технические знания. Обратите внимание на тип прибора – ПЗР, РТК, Р-3, РП, РТК-Х, РТП. Принцип действия у них одинаков, отличаются они только способом крепления к компрессору. На крышке детали имеется указательная стрелка, которая поможет не допустить ошибок при установке.
Как запустить реле и проверить работу
Если вы подобрали реле, подходящее для вашей модели холодильника, проблем с работой аппарата после ремонта возникнуть не должно. По окончанию починки должен восстановиться нормальный запуск и остановка мотор-компрессора. Если вы уверены, что все сделали правильно, но двигатель так и не запустился, возможно, неисправен компрессор, а не пусковой механизм. Это означает, что вам снова придется разбирать холодильник и проводить диагностику детали. Чтобы не допустить ошибок и не проводить ремонт несколько раз, лучше заказать услугу комплексной диагностики оборудования в сервисном центре.
