Как и какой выбрать провод для подключения кондиционера?

Для чего нужно бросать новый провод для подключения кондиционера? Ответ прост. Кондиционеры потребляют немалую мощность-от 1,5 и выше киловатт. Чем это грозит для старой электропроводки? 1,5-2 кВт. ещё не так страшны, в случае неподключения одновременно других мощных нагрузок (эл. чайник, СВЧ-печь, стиральная машина и др.). А что если вы вдруг забыли, и подключили и то и другое. Если у Вас исправны средства защиты (пробки или автоматы), то они сработают от перенагрузки. Увеличивать их параметры не рекомендовано, так как для старой алюминиевой электропроводки максимальная постоянная рабочая нагрузка ограничивалась параметрами до 4 кВт. А если включён и кондиционер и электрочайник , то эта цифра впритык приближена к максимуму, и как Вы понимаете запаса не остается. А ведь ещё есть и свет, и телевизор, и холодильник и …
Что же делать, что же делать? Как же быть? Гмм-мм м… Может существует всё таки решение? О! Так выход же есть! Нужно вести новый провод под кондиционер с места подключения счётчика в квартире, или со щитка с лестничной площадки где счётчик. В этом случае проводится новая линия только для кондиционера, которая подключается на независимый автоматический выключатель

(автомат). В этом случае и “овцы целы и волки сыты”, ой, простите, и проводка невредима и Вам прохладно летом, ну, а зимой-дополнительное тепло.

Как проводить, спросите Вы. Ну тут два метода, открытым и закрытым способом. Первый более прост, но менее эстетичен, так как провод прокладывается в пластиковом коробе или же вообще на скобах. Применяется в том случае, когда в ближайшие годы ремонт в квартире не предусматривается. Метод менее пыльный. При закрытом методе под провод делается штроба, то есть паз в бетонной или кирпичной стене, куда собственно и прячется провод под штукатурку, и в итоге его не видно. Если Вы решились на этот метод, то прячьте Ваши, нет, не денежки, а все вещи книги, телевизор, ну словом всё, на чём осесть пыль. В пакеты или накрывайте плёнкой. Чаще такой метод используется в квартирах с последующим ремонтом или полной заменой электропроводки.

При полной замене, ставиться либо внутренняя розетка, либо выводиться провод к которому кондиционерщики подсоединяют сам кондиционер. При наружном способе на стену крепиться внешняя розетка. Провод для кондиционера достаточно сечением 1,5 мм.кв. для мощностей до 3,5 кВт., и 2,5 мм.кв. до 5,5 кВт. В местах, где есть возможность сделать заземление, бросается медный провод типа ППВ, ВВП или ВВГ 3х1,5 (внутренняя эл проводка), или ППВ, ВВП, ВВГ, ШВВП, ПВС 3х1,5 (внешняя). Ну и без заземления ППВ, ВВП, или ВВГ 2х1,5 (внутренняя эл проводка), или ППВ (желательно только в коробе или в гофре), ВВП, ВВГ, ШВВП или ПВС 2х1,5(внешняя).

Надеюсь, что Вы поняли, как выбрать провод для подключения кондиционера. Остались только Ваши действия для внедрения задуманного. Подобные методы вполне приемлемы для подключения стиральной машинки или бойлера.

master-elektrik.com.ua

Как выбрать кабель для кондиционера

Сегодня кондиционеры заказывают не только офисы и фирмы. Установка его в квартире это довольно распространенная практика, а посему торговля и монтаж кондиционеров – дело прибыльное и выгодное. Заказывать качественную технику можно как в России, так и за рубежом, используя грузоперевозки. Как выбрать кондиционер – тема для другой статьи, а вот какой нужен кабель для кондиционера, почему-то мало кто задумывается.

На расходных материалах экономить нельзя. Дешевые трубки могут протекать, слабый крепеж не удержит кондиционер на стене и он в один прекрасный момент рухнет со стены, а неверный выбор и прокладка кабеля с нарушением требований и технологий может привести к неправильной работе, поломке техники или к пожару.

Выбор силового кабеля и защитного автомата определяется мощностью выбранного кондиционера. Для того чтобы выбрать верный силовой кабель, необходимо мощность техники поделить на напряжение в сети, плюс 25-35% запас – таким образом вы определите величину длительно допустимого тока. Хотите заказать вертикальные или горизонтальные жалюзи в харькове?У нас Вы можете купить жалюзи харьков и тканевые ролеты по самой низкой цене в городе.

Сечение кабеля определяется силой тока. Для кондиционера с мощностью до 3кВт достаточно кабеля с сечением 1,5 мм², от трех до пяти киловатт – 2,5мм², свыше 5кВт – сечение кабеля должно быть не менее четырех миллиметров квадратных. Не стоит забывать и о защитном заземлении кондиционера. Потому стоит выбирать кабель с тремя жилами: фаза, ноль, заземление.

Для кондиционера лучше всего выбирать кабель марки ВВГнг. Он отвечает ГОСТу и подходит для кондиционеров мощностью 1кВт. Такие кабели огнеупорны и служат до тридцати лет.

Для придания эстетичного вида помещению лучше всего прокладывать плоский кабель в стене при проведении ремонта. Однако если нет возможности делать канал в стене или тип стены не позволяет делать какие-либо дыры, кабель можно спрятать в пластиковый короб. Если стены обшиваются гипсокартонном или пластиком – все провода и кабели можно расположить в гофротрубе.

Если вы проводите монтаж кондиционеров в коттедже или большом офисе и вам потребуется много техники, введите в поисковике, к примеру, «грузоперевозки Рязань» и закажите эту услугу, что позволят сэкономить время и силы. Перед установкой обязательно удостоверьтесь, в каком состоянии проводка, и есть ли доступ к месту монтажа в случае необходимости.

.

cable-plus.ru

Какое сечение кабеля нужно для кондиционера

КАК РАССЧИТАТЬ СЕЧЕНИЯ КАБЕЛЯ В ЗАВИСИМОСТИ ОТ НАГРУЗКИ? | Автор топика: Elyashiv

Часто перед выполнением электромонтажных работы в доме/квартире возникает вопрос: кабель какого сечения проложить, какой автоматический выключатель поставить? …

Зайдя в в интернет или открыв справочник по электротехнике вы увидите много разных непонятных формул, которые не так легко расшифровать. Конечно, можно сделать вызов электрика в Киеве, но если нет такой возможности, приходится делать расчеты самому. Сегодня мы постараемся все разобрать, чтобы даже школьник мог с легкостью выполнить расчеты. Когда будут известны все необходимые данные, мы будем использовать выше приведенную таблицу, а сейчас приступим к расчетам, после чего можно будет выполнить монтаж электропроводки.
Для начала нам нужно определить общую потребляемую мощность всех приборов в доме.

Каждый электрический прибор, будь то электродуховка, утюг, чайник, телевизор, холодильник, имеет свою мощность, которая указана на бирке (на приборе) или в техническом паспорте.

Чтобы узнать суммарную мощность, нужно создать список всех приборов, которые будут питаться от входного кабеля. Также стоит учесть приборы, которые вы планируете дополнительно приобрести (например кондиционер, морозильная камера, духовка и т.п.), чтобы через год вам не пришлось снова заниматься прокладкой кабеля, большего сечения.

После составления списка, нужно сложить значения всех приборов.

Допустим в сумме у вас вышло 14 000 Вт. Как правило в жилых домах напряжение в розетке 220 Вольт. А не 380, поэтому все расчеты будем вести для сети 220 Вольт.

14 000 Вт это суммарная мощность всех приборов, теперь нужно подумать, сколько приборов будет включено одновременно. Конечно, вы скажете, что не будете все использовать в одно и то же время, но стоит вспомнить вечера перед праздниками, например Новым Годом, Рождеством. Машинка стирает, посудомоечная машина работает, духовка печет, пользуетесь пылесосом и утюгом и т.д.

Если подсчитать, получается довольно большое значение, и это именно тот случай, когда ваша электросеть нагружена почти по максимуму.

Для правильного расчета в таких случаях, используем коэффициент одновременности использования электроприборов. Для жилых домов принят коэффициент 0, 7 (70 %).

Умножим наше значение 14 000 на 0, 7, в результате получили 9800 Вт (14 000 х 0, 7 = 9800 Вт).

Теперь нужно рассчитать какой автоматический выключатель нужно ставить на входной кабель.

Для этого нужно узнать какая сила тока (в Амперах) будет в нашем кабеле, при максимальной возможной нагрузке (9 800 Вт). Нужно полученную нагрузку (9 800 Вт) разделить на 220 Вольт. В результате имеем ~45 А (Ампер). (9800/220 = 44, 56 А). Так как в продаже нет автоматических выключателей на 45 А, будем использовать автомат на 50 А. Можно взять и выключатель на 40 А, но тогда максимальная нагрузка (при включении 70 %) приборов, будет меньшей. Если посчитать в другом порядке, если подставить число 50 А, то выйдет следущее: 50*220 = 11 000 Вт.

Когда мы знаем общую потребляемую мощность, силу тока которая может быть в нашей сети мы можем рассчитать нужное сечение входного провода. Это очень важный момент, так как именно от этого зависит какую максимальную нагрузку можно будет создать у вашей электросети.

Возможно использовать кабель из таких металлов как медь и алюминий. Но алюминиевый провод не будем даже рассматривать, потому что его токопроводящие и механические свойства, намного хуже медного.

Обязательным условием есть использование кабеля с тремя жилами, чтобы обеспечить в сети заземление. После выбора кабеля нужно выполнить электромонтаж проводки. Можно выбрать два разных варианта: открытая или закрытая проводка.

У нас есть все нужные данные для определения сечения главного кабеля, для этого воспользуемся таблицей приведенной в начале статьи.

Материал провода: медь, мощность: 11 000 Ватт, сила тока: 50 А, напряжение: 220 В- это все означает, что нужен кабель сечением 6 мм2. Если использовать кабель сечением большим за 6 мм2 (например 10 мм2 ), то хуже от этого никак не будет, этим вы только сделаете себе запас на

Метки: Какое сечение кабеля нужно для кондиционера

В этом видео подробно рассмотрены основные ошибки при выборе и расчете сечение кабеля. Автоматические…

какое нужно сечение кабеля для кондиционера мощностью 2,8 квт,220в | Автор топика: Ярослав

Михаил сечение 2,5 мм кв.

Татьяна мдя….

Маргарита 1,5 кв мм, Нужно брать кабель NYM 3х1,5!!! Это правило.

Антонина Хватит и 3Х2.5мм., но можно дать и 4…,если это новострой…

Ольга Наолько помню, расчет ведется так:
Для меди – 1квадрат на 1,5 Квт
Для аллюминия – 1 к 1
Поэтому советую взять медь, сечением 3х2,5 Диана
Вообщем меньше, чем 2,5Оксана точно не бери, проблемм потом не оберешься.

Николай Ежели кому-нибудь, то 1,5 если для сэбэ, то как хошь.

Лилия Провод 1,5 кв тянет 19 ампер и по нагрузке его хватит. Но зависит также от условий прокладки. если проводка в трубе, лучше взять провод 3х2,5 с запасом и сделать заземление

Виктор Для 2,8кВт хватит 3х1,5мм2. Но если длина большая лучше взять 3х2,5мм2. Речь о монолитных кабелях типа ВВГ, NYM и. т. д.

jelektrotexnika.ru

Греющий кабель для кондиционеров | PRO ОБОГРЕВ

СортироватьСортировка по популярностиПо цене (по возрастанию)По цене (по убыванию)Длина (по возрастанию)Длина (по убыванию)

Нагревательный элемент – саморегулируемый кабель ELTRACE (Франция) , оболочка – полиолефин, 15 Вт/м при +100С, сечение – 0,57мм2. Длина нагревательного элемента – 1100 мм. Провод питания – 1 м. Потребляемая мощность – 2-40 Вт.

Производитель: Eltrace

Артикул: THD-110

Назначение: Для кондиционеров

Ед. изм: шт

Страна: Франция

Мощность: 15 Вт/м

Длина: 1,1 м

Нагревательный элемент – саморегулируемый кабель ELTRACE (Франция) , оболочка – полиолефин, 15 Вт/м при +100С, сечение – 0,57мм2. Длина нагревательного элемента – 1500 мм. Провод питания – 1 м. Потребляемая мощность – 3-60 Вт.

Производитель: Eltrace

Артикул: THD-150

Назначение: Для кондиционеров

Ед. изм: шт

Страна: Франция

Мощность: 15 Вт/м

Длина: 1,5 м

Нагревательный элемент – саморегулируемый кабель ELTRACE (Франция) , оболочка – полиолефин, 15 Вт/м при +10оС, сечение – 0,57мм2. Длина нагревательного элемента – 350 мм. Провод питания – 1 м. Потребляемая мощность – 0,7-13 Вт.

Производитель: Eltrace

Артикул: THD-35

Назначение: Для кондиционеров

Ед. изм: шт

Страна: Франция

Мощность: 15 Вт/м

Длина: 0,35 м

Нагревательный элемент – саморегулируемый кабель ELTRACE (Франция) , оболочка – полиолефин, 15 Вт/м при +100С, сечение – 0,57мм2. Длина нагревательного элемента – 500 мм. Провод питания – 1 м. Потребляемая мощность – 1-17 Вт.

Производитель: Eltrace

Артикул: THD-50

Назначение: Для кондиционеров

Ед. изм: шт

Страна: Франция

Мощность: 15 Вт/м

Длина: 0,5 м

Диаметр обогреваемого картера компрессора – 100-160 мм. Нагревательный элемент- саморег.кабель ELTRACE (Франция) , 30 Вт/м при +10°С, оболочка – полиолефин, сечение – 1,23 мм2. Длина нагревательного элемента – 300 мм. Провод питания – 1 м. Потребляемая мощность – 9-20 Вт.

Производитель: Eltrace

Артикул: ТНС-60

Назначение: Для кондиционеров

Ед. изм: шт

Страна: Франция

Мощность: 30 Вт/м

Длина: 0,3 м

Диаметр обогреваемого картера компрессора – 160-250 мм. Нагревательный элемент- саморег.кабель ELTRACE (Франция) , 30 Вт/м при +10°С, оболочка – полиолефин, сечение – 1,23 мм2. Длина нагревательного элемента – 500 мм. Провод питания – 1 м. Потребляемая мощность – 15-30 Вт.

Производитель: Eltrace

Артикул: ТНС-85

Назначение: Для кондиционеров

Ед. изм: шт

Страна: Франция

Мощность: 30 Вт/м

Длина: 0,5 м

Купить Греющий кабель для кондиционеров в интернет магазине PRO ОБОГРЕВ. Кабель применяется в основном для обогрева дренажной трубки если планируется использовать климатическое оборудование в зимнее время года

pro-obogrev.ru

Как подключить кондиционер к электросети

Собственно, эта задача подразделяется на две:

• Подключение внешнего блока к внутреннему
• Подключение внутреннего блока к электросети

И если с первой задачей всё понятно: производитель даже комплектует своё изделие соответствующим кабелем, то со второй частью процесса надо разобраться подробнее.

Подключение кондиционера к сети

Если кондиционер маломощный, а домашняя электросеть не перегружена энергопотребляющими приборами, то подключение кондиционера к электричеству производится элементарно: штепселем в розетку. Но и в этом случае схема подключения кондиционера к электросети должна быть оборудована устройством защитного отключения и автоматом на мощность, способным работать при токе не менее 20 Ампер.

Соединение внутреннего и наружного блоков

Электросхема подключения кондиционера в домовую сеть может быть реализована только в том случае, если сеть имеет заземление и выполнена на медных (не алюминиевых!) проводах.
В том случае, если эти требования не выполняются — надо подключить к сети, в которой уже имеются мощные электропотребляющие устройства (электрочайник, нагреватель и т.п.), кондиционер большой мощности, или когда в квартире или офисе ветхая электросеть, то необходимо сделать отдельную линию электропитания от электрощита до внутреннего блока. Условия при этом те же:

Подключение кондиционера к электрощиту

• необходимо заземление
• в линию должен быть включен автомат не менее чем на 20 ампер и устройство защитного отключения
• подключение возможно только медными проводами

Кабель и провода необходимо выбрать в зависимости от мощности кондиционера.

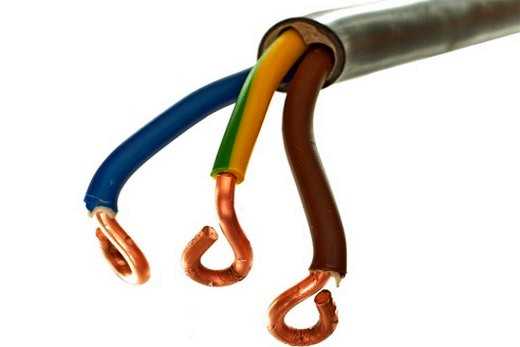

Т.к. схема должна быть заземленный, то выбирают трёхжильный кабель. Чаще всего применяют кабель для подключения кондиционера марки ВВГ по ГОСТ Р 53769-2010.

Кабель для подключения кондиционера по ГОСТ Р 53769-2010

Провод для подключения кондиционера выбирают из следующих условий:

• при мощности кондиционера до 3 кВт достаточно сечение провода в 1,5 мм²
• при мощности кондиционера от 3 до 5 кВт сечение провода должно быть 2,5 мм²
• при мощности кондиционера от 5 до 8 кВт сечение провода должна быть 4 мм²
• при мощности кондиционера свыше 8 кВт площадь сечения провода – свыше 4 мм²

Подключение кондиционера своими руками

Последовательность действий такая:

Подключение кондиционера своими руками

• На щитке устанавливается отдельный автомат для кондиционера
• К выходной клемме автомата подсоединяем фазный провод кабеля (черный или коричневый)
• К нулевой шине электрощита крепится синий провод кабеля
• Желтый или зеленый провод кабеля устанавливается на заземление

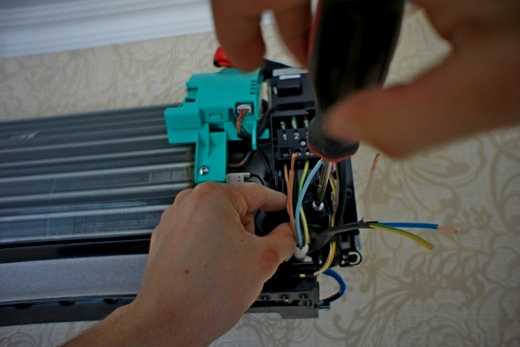

Распределение проводов электропитания на внутреннем блоке кондиционера

• На внутреннем блоке кондиционера чёрный провод подсоединяется к клемме L
• Синий провод – к клемме N
• Желтый или зеленый провод подсоединяется к клемме массы
• Соединение наружного и внутреннего блока кондиционера осуществляют проводами того же сечения, что и соединение автомата электрощитка с внутренним блоком
• Провода, соединяющие блоки кондиционера, следует поместить в гофрированную трубку

В целом, установка и подключение кондиционеров – единая операция, и если вы подрядили осуществить установку кондиционера специалистов сервисного центра, то в оплату их услуг, как правило, входит и подключение купленного устройства к электросети.

remontspravka.com

Расходные материалы для монтажа кондиционеров.

Следует обратить внимание на качество материалов, от этого зависит качество монтажа и долговечность работы кондиционера без ремонта.

Также от этого зависит удобство монтажа, и если опытный монтажник справится с любыми материалами, то новичку, к примеру, первый раз взявшему в руки вальцовки, будет очень трудно развальцевать не пластичную медную трубу неизвестного производителя.

Итак, нам понадобятся:

Медные трубки



Для монтажа кондиционера самой распространённой мощности 7  Btu/h (“семёрки”) подходит труба диаметром 1/4″ и 3/8″ (четверть и три восьмых дюйма).

Трубу необходимо приобретать специальную, для кондиционеров, а не сантехническую, которая гораздо менее пластична.

Продаётся бухтами по 15 метров и более. Но на строительных рынках можно найти и по метражу, правда, дороже.

Теплоизоляция



Такая изоляция полая внутри и надевается на трубки, защищая от потерь холода.

Выполнена она из вспененных полимеров и имеет разную толщину стенки, естественно, чем она толще, тем лучше.

Продаётся поштучно, длиной по 2 метра.

Электрический кабель



Для подвода электропитания и для межблочного соединения.

Количество жил – три или пять, зависит от конкретного кондиционера.

Сечение провода можно посмотреть в инструкции или определить самостоятельно  по этой таблице.

Лучше брать гибкий провод марки ПВХ, с ним вам будет гораздо легче работать.

Кронштейны



На них устанавливается внешний блок при креплении на стену. Но в случае крепления внешнего блока на крыше или на земле понадобится металлическая подставка.

Характеризуются нагрузкой, которую они могут выдержать, существуют для 50 кг, 80 кг и так далее. Для “7” подойдут кронштейны на 50 кг.

Анкерные болты



Ими кронштейны крепятся к стене здания. Можно приобрести отдельно дубеля и болты нужного размера.

Крепления внешнего блока к кронштейнам



Болты размером 8 мм, гайки и шайбы к ним.

Крепления внутреннего блока



Саморезы и дюбеля к ним или дюбель-гвоздь.

Дренажный шланг



Длины достаточной для удаления конденсата в отведённое место (на улицу или в канализацию), диаметром 16 мм (“для семёрки”)

Декоративный короб



Для укладки в него коммуникаций – труб и проводов, если решено обойтись без штробления.

Монтажная пена



Герметизирует отверстие в стене после монтажа, для избежания теплопотерь.

Продаётся в любом строительном магазине.



Хомуты



Для стяжки вместе медных труб, дренажной трубы и кабеля, так как они должны уместиться в декоративный короб или проштроблённый канал в стене.

Потребуется много, продаются в упаковке по 100 шт.

Клеммные колодки или изолента



Понадобятся для соединения проводов между собой, межблочных и питающих.



Как видно из списка большинство инструментов есть у любого домашнего мастера. При выборе инструмента следует руководствоваться здравым смыслом и помнить, что профессиональный инструмент предназначен для ежедневного использования, а бытовой для редкого использования.

В следующей статье вы узнаете о правильном выборе места установки слит-системы.

masterxoloda.ru

Установка внешнего и внутреннего блоков кондиционера

После пробивки отверстия необходимо протянуть коммуникации, повесить внутренний и наружный блоки и соединить их.

Проводка коммуникаций

К коммуникациям относятся:

-межблочный кабель (трёхжильный или пятижильный)

-питающий кабель

-медные трубки

-дренажный (сливной) шланг

Итак, отмеряем необходимую длину меди, провода и дренажа.

Одеваем на медные трубки теплоизоляцию нужного размера, на концы трубок одеваем колпачки или заматываем изоляцией, к трубкам добавляем провод и дренаж, стягиваем стяжками и продеваем сквозь стену.

При этом, если трасса идёт не в штробе, а в коробе, то его нужно установить на этом этапе, до соединения трубок, так как это будет удобней.

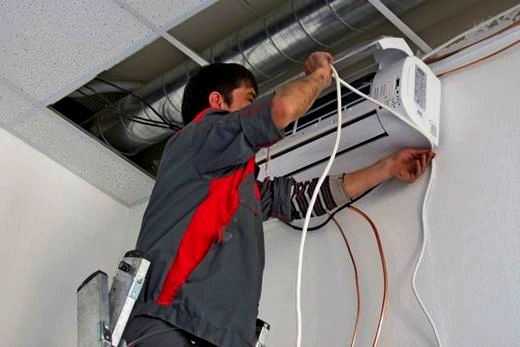

Установка внутреннего блока.

В комплекте с кондиционером всегда прилагается, так называемая, монтажная рамка или пластина.

С помощью строительного уровня выравниваем рамку горизонтально (можно сделать невидимый глазу уклон около 3% в сторону стекания конденсата) и крепим её к стене.

Это можно сделать саморезами с дюбелями или дюбель-гвоздями, “бабочками” – главное чтобы было надёжно.

После этого соединяем медные трубки внутреннего блока с межблочными – это можно сделать с помощью вальцевания или методом пайки.

После соединяем дренаж и электрические провода.

Электрические соединения

Провода соединяем по номерам – чтобы они совпадали на внутреннем и внешнем блоках:

1 на внутреннем блоке к 1 на внешнем блоке

2 на внутреннем блоке к 2 на наружном блоке

и так далее.

Питающие провода подключаем к клеммам “L” и “N, или выходящей из него вилке.

Монтаж внешнего блока

Для того чтобы повесить внешний блок на стену необходимо приобрести специальные кронштейны, в комплекте они не идут.

Выбирать кронштейны следует по максимально допустимой массе и длине кронштейнов, закладывая двукратную перегрузку.

Для обычных 5-7-9 Btu/h используют кронштейны с максимальной нагрузкой до 60 кг.

Удлинённые кронштейны могут понадобиться, если, к примеру, снаружи стены проложен утеплитель, вентилируемый фасад.

Монтаж кронштейнов

-Измеряем ширину креплений внешнего блока

-Размечаем на необходимой ширине отверстия используя уровень

-Бурим отверстия под крепёж (стандартно-10 мм болты)

-Прикручиваем кронштейны к стене



Установка внешнего блока

-Закрепляем кондиционер верёвками

-Вывешиваем за окно и устанавливаем на кронштейны

-Устанавливаем антивибрационные резиновые прокладки

-Закрепляем кондиционер 8 мм болтами с гайками и гайками

-После этого вальцуем фреоновую трассу и соединяем с внешним блоком.

-Подключаем питание и межблочный кабель

Хочу обратить внимание, что питание подводится как к внутреннему блоку так и к внешнему. Обычно к внешнему блоку подводится питание у мощных кондиционеров от 18 Btu/h.

 На следующем этапе остаётся запустить фреон в систему и проверить работоспособность кондиционера.
