Испаритель в холодильнике. Что это?

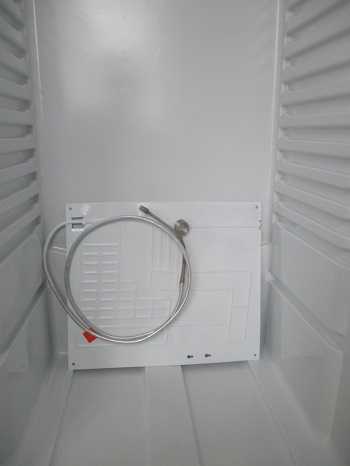

Важнейшей деталью в холодильнике является испаритель. Он имеет форму спирали и изготавливается из алюминия. В одном приборе может быть один или два испарителя. Если испаритель один, то он находится в перегородке между холодильной камерой и морозильным отделением. Если испарителя два, то один находится в верхней части холодильной камеры, а второй в верхней части морозильной камеры.
Роль испарителя в работе холодильника

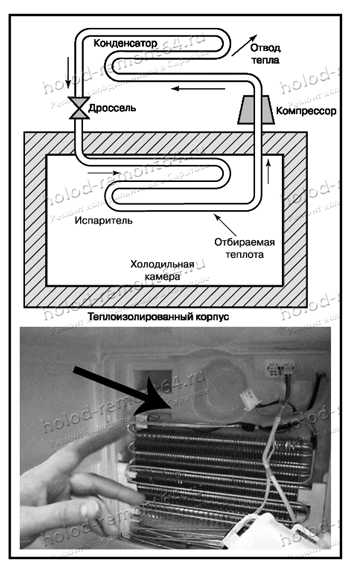

Испаритель забирает все тепло из холодильной и морозильной камеры, оставляя только холодный воздух. Это происходит за счет движения по системе прибора специального холодильного агента (хладагента) – фреона. При кипении хладагент забирает теплоту и отдает ее охладительной системе.
Спираль испарителя располагается в определенном месте из-за того, что теплый воздух всегда поднимается вверх. Горячий воздух из холодильной камеры вступает в контакт с телом спирали испарителя. Спираль в свою очередь всасывает тепло и оставляет холодный воздух внутри холодильника.
Компрессор, находящийся внизу холодильника, перемещает хладагент по спирали, чтобы происходило перемещение тепла. Нагретый до температуры кипения фреон попадает к компрессору (вниз), а затем уходит за пределы холодильной камеры в спираль конденсатора. Там фреон постепенно охлаждается и по специальной трубке возвращается обратно в холодильную камеру к испарителю. Затем вся процедура охлаждения повторяется.
Температура в морозильной камере значительно ниже. Это возможно из-за непосредственной близости морозильной камеры к спирали испарителя и из-за ее небольших размеров (в соотношении с холодильной камерой).
Испаритель играет особую роль в устройстве холодильника. Без этой детали было бы невозможно перемещение хладагента по системе охлаждения.
Поломки испарителя
При выходе из строя испарителя парализуется работа всей охладительной системы холодильника. Даже новый дорогой аппарат именитого производителя (например, холодильник Samsung) с легкостью может сломаться сразу после приобретения. Самостоятельно производить ремонт не следует. С большой долей вероятности это приведет к необратимым последствиям.Классификация поломок испарителя:
- Неисправность датчика испарителя (поддержание внутри холодильника и морозильного отделения слишком высокой температуры или очень низких температур). Может возникать после короткого замыкания или скачков напряжения (подвержены любые аппараты, в том числе холодильник Индезит).
- Механические повреждения. В разных системах испарители установлены в различных местах:
- Ручное оттаивание – открытый испаритель;
- Капельное оттаивание – закрытый испаритель в задней стенке;
- Система NoFrost – отдаленный испаритель за стенкой /за перегородкой. Сложность ремонта зависит от системы оттаивания.
- Засор в капиллярной трубке испарителя. Ремонт проводится при любых видах системы оттаивания.
- Утечки в испарителе. Хладагент может испаряться из различных частей охладительной системы (в т.ч. из испарителя). Причины этого могут быть абсолютно различные: механические повреждения, поломка фильтра, разгерметизация трубок испарителя, заводской брак детали.
- Коррозия испарителя. Холодильники для продажи в России с 2004 года выпускались только с алюминиевыми испарителями. Они подвержены коррозии, что рано или поздно, но неминуемо приведет к утечке газа фреона или отказу детали. Ремонт холодильников Атлант проводится путем пайки участка, съеденного коррозией.
Решение проблем с поломкой испарителя холодильника
Необходимо следить за состоянием испарителя в холодильнике. Намного проще и дешевле починить небольшую поломку или заменить испаритель, чем в дальнейшем покупать новый холодильник из-за длительной работы со сломанными деталями
.Ремонт холодильников в Саратове проводится квалифицированными специалистами. Мастер должен выявить проблему, по которой в испарителе произошла поломка, и найти способ ее устранения в самые короткие сроки.
holod-remont64.ru
Устройство холодильника (простым языком)
Устройство холодильника:
Однокамерные холодильники.
Однокамерные холодильники устроены довольно просто: компрессор, испаритель, пускозащитное реле и газо-механический датчик или электронный датчик (в зависимости от года производства).
Это, как правило, все однодверные холодильники с маленькой морозильной камерой внутри, она же и является основным источником холода для общей камеры (основной испаритель), так как по законам физики холодный воздух всегда опускается в низ, то у однокамерных холодильников морозильная камера всегда располагается в верху.
Работает это так:
Мотор-компрессор закачивает фреон в конденсатор, там он частично остывает и конденсируется, т.е. становится жидким. Затем, через патрон осушителя (фильтр) попадает в капиллярную трубку и, пройдя по ней, поступает в испаритель.
После поступления его в испаритель начинается физический процесс перехода его в газообразное состояние. Тем самым температура его меняется из плюсовой в минусовую, за счет чего охлаждается испаритель и в свою очередь температура в камере.
Газ пройдя весь испаритель попадает в мотор-компрессор в котором преобразуется опять в жидкое состояние и цикл повторяется вновь, до тех пор пока температура в камере не опустится до заданной, после чего терморегулятор отключит мотор-компрессор .
Под действие окружающей среды температура в камере начнет повышаться, терморегулятор почувствует повышения температуры, включит мотор-компрессор и цикл повторится.
Двухкамерные холодильники.
Двухкамерные холодильники устроены несколько сложнее однокамерных, расположение морозильной камеры возможно как верхнее так и нижнее, за счет того что в каждой камере установлен свой испаритель который охлаждает только объем своей камеры.

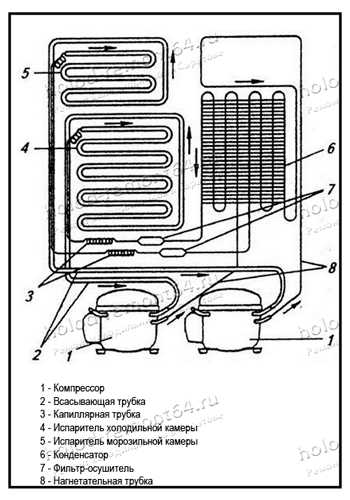

Так же двухкамерные холодильники бывают двух компрессорные, что дает возможность использование только одной необходимой в данное время камеры, камеры отгорожены друг от друга теплоизолирующей перегородкой, что исключает потерю холода, когда одна из камер отключена.
С одним компрессором раздельное использование камер не возможно, испарителя хоть и два, но в одно компрессорном холодильникеони замкнуты в одну цепь, у них один контур по которому циркулирует фреон. Работает одно компрессорный холодильник так: сначала охлаждается морозильная камера она всегда в приоритете, до тех пор, пока испаритель морозильной камеры не охладится до минусовой температуры фреон в холодильную камеру поступать не начнет. Отключение компрессора происходит по датчику испарителя холодильной камеры, после того как испаритель морозильной камеры полностью промерз, фреон начинает поступать в испаритель холодильной камеры, закачка фреона начинается с места входа капиллярной трубки а датчик всегда крепится на противоположном конце испарителя. Испаритель холодильной камеры охлаждается до минус 14 тогда датчик отключает компрессор, после отключения компрессора температура воздуха в холодильной камере под действием окружающей среды нагревается и нагревает испаритель, датчик чувствуя повышения температуры дает сигнал на включения компрессора и процесс повторяется вновь.
Двух камерные холодильники с двумя компрессорами значительно удобнее, позволяют использовать нужную вам камеру отдельно от той камеру в использовании которой нет необходимости оставляя ее выключенной, что в одно компрессорных холодильниках невозможно, это очень удобно и экономично.
С системой NO Frost.
Холодильники с системой NoFrost отличаются от холодильников с обычной системой охлаждения тем, что весь процесс охлаждения холодильной и морозильной камеры скрыт от пользователя. В таких холодильниках нет привычных полок в морозильной камере обросших снегом, нет намерзания инея на задней стенки холодильной камеры. Охлаждение камер в холодильниках с системой NoFrost происходит за счет обдува холодным воздухом. Возникает вопрос, откуда же берется этот холодный воздух? Работают такие холодильники так: холодильник с системой NoFrost имеет, как правило, один испаритель расположен он всегда в морозильной камере, расположение морозильной камеры может быть как верхнее, так и нижнее. Испаритель располагается за пластиковой обшивкой. За испарителем расположен вентилятор, который всасывает теплый воздух из камеры пропускает его через испаритель, тем самым охлаждая его и подает уже холодный воздух по специальным каналам в холодильную и морозильную камеру. За счет этой циркуляции воздух в камерах охлаждается до заданной температуры, в холодильной камере это +4, +6 градусов в морозильной -18 принято считать, что в холодильниках с системой NoFrost не образовывается снег и они не требуют размораживания, это не совсем так снег в таких холодильниках нарастает на испарители который скрыт от глаз пользователя, в испаритель в строен электрический нагреватель (тен) который один раз в 8-16 часов включает механический или электронный таймер (в зависимости от модели холодильника) и весь образовавшийся снег тает, а талая вода стекает по дренажной трубке в специальную емкость от куда испаряется. Весь этот процесс не требует вашего участия.
remontholodilnikov.ru
испаритель, устройство, назначение, виды, классификация, конструкция, принцип действия, принцип работы, холодильник, листотрубный, ребристотрубный, теплоотдачи
- Home
- ИСПАРИТЕЛИ, НАЗНАЧЕНИЕ И РАЗНОВИДНОСТИ
ИСПАРИТЕЛИ, НАЗНАЧЕНИЕ И РАЗНОВИДНОСТИ
ИСПАРИТЕЛЬ – теплообменный аппарат, в котором происходит передача тепла от охлаждаемого объекта к испаряющемуся (кипящему) вследствие этого холодильному агенту. По принципу действия испарители аналогичны конденсаторам, но отличаются тем, что в конденсаторах холодильный агент отдает тепло окружающей среде, а в испарителях поглощает его из охлаждаемой среды. Испарители, применяемые в холодильных агрегатах бытовых холодильников, как и конденсаторы, разделяют на :
– ребристотрубные;
– листотрубные.
ЛИСТОТРУБНЫЕ наиболее распространены, так как они удобнее для размещения пищевых продуктов. Испарители ребристотрубного типа устанавливают в абсорбционных холодильниках, не имеющих морозильных отделений, в двухкамерных холодильниках для охлаждения высокотемпературной камеры и при устройстве в них принудительной циркуляции воздуха в камерах с помощью вентилятора.
Испарители изготавливают из коррозионно стойких материалов либо применяют для их защиты антикоррозионные покрытия, не оказывающие вредного влияния на пищевые продукты.
УСТРОЙСТВО РЕБРИСТОТРУБНЫХ ИСПАРИТЕЛЕЙ.
Ребристотрубные испарители, применяемые в абсорбционных холодильных агрегатах, конструируют в виде змеевика из стальной трубы с горизонтально расположенными витками, между которыми помещают стальную коробочку с полочками для ледоформ.В компрессионных холодильных агрегатах ребристотрубный испаритель представляет собой змеевик из оребренной трубки. Для этого часто применяют алюминиевую профильную трубку с продольными ребрами или с насаженными ребрами из тонких алюминиевых пластин. Испарители с тонкими пластинчатыми ребрами ограждают защитной решеткой, предохраняющей руки от травмирования.
Работа вентиляторов обдува ребристотрубного испарителя холодильника Индезит NBA181FNF
УСТРОЙСТВО ЛИСТОТРУБНЫХ ИСПАРИТЕЛЕЙ.
Листотрубные испарители могут быть трех видов в зависимости от способа их изготовления:
– из листа с закрепленным на нем змеевиком из трубы;
– из двух сваренных стальных листов со штампованными в них каналами;
– из двух алюминиевых листов, сваренных под давлением с последующим раздутием каналов (прокатно – сварной метод).
Испарители, сделанные из листа с закрепленным на нем змеевиком, предназначаются для морозильных камер двухкамерных холодильников. Алюминиевому листу придают форму коробки соответствующих размеров и на наружных ее сторонах закрепляют змеевик. В конечной части змеевика, соединяющейся со всасывающей трубкой, впаивают емкость в виде трубы большего диаметра, предназначенную для сбора пара хладагента (паросборник) /докипатель/.
В бытовых холодильниках устанавливают в основном алюминиевые прокатно – сварные испарители с раздутыми каналами. Делают их из двух алюминиевых заготовок толщиной по 3 мм каждая, шириной, соответствующей ширине испарителя, и длиной примерно в 4 раза меньше испарителя. Поверхность заготовок тщательно зачищают и на одну из них наносят по трафарету специальной краской рисунок каналов, уменьшенных по длине в 4 раза. Печатная краска состоит из вещества , препятствующего сварке алюминия. Обе заготовки, наложенные друг на друга, пропускают через валки прокатного стана. В результате большого давления при прокатке обе заготовки свариваются по всей поверхности , за исключением нанесенного рисунка каналов. При этом сваренный лист утончается до 1,5 мм, соответственно удлиняясь примерно в 4 раза. После сварки каналы раздувают жидкостью под давлением 80…100 атм.
Прокатно – сварные испарители отличаются разнообразием рисунков каналов и большим количеством параллельных ручьев ( рис.3.14.а.). Такое построение каналов принято в связи с невозможностью получить паросборник требуемой емкости, так как при раздуве неизбежны разрывы его стенок.
На рис.3.14.б. показана схема каналов испарителя с использованием одного и того же канала для соединения испарителя с капилляром и всасывающим трубопроводом. В этом случае капиллярная трубка помещается внутри всасывающей и проходит вглубь входного канала, который в этом месте чеканят, отделяя входной канал от выходного. Для защиты от коррозии алюминиевые испарители фосфотируют или анодируют и покрывают прочными и водонепроницаемыми лаками.
Современный уровень производства алюминиевых испарителей обеспечивает их антикоррозийную стойкость и эксплуатационную надежность, однако обращаться с алюминиевыми испарителями надо аккуратно, чтобы не повредить защитное покрытие и тонкие стенки каналов. Соединяют алюминиевый испаритель (также конденсатор) с медными трубопроводами через предварительно сваренные между собой встык медную и алюминиевую трубки. Такую медно- алюминиевую трубку одной (алюминиевой ) стороной приваривают к испарителю ( конденсатору), а другой (медной) припаивают к медному трубопроводу.
ТЕПЛОПЕРЕДАЧА В ИСПАРИТЕЛЯХ И ВОЗДУХООХЛАДИТЕЛЯХ.
Тепло в испарителе передается хладагенту от охлаждаемой среды (рассол, воздух) через стенку трубы. Эффективность такой теплопередачи зависит от многих факторов и в первую очередь, от характера кипения самого хладагента. Возможны два режима кипения:
– пузырчатый
– пленочный.
Пузырчатый режим кипения возникает и поддерживается, когда в ряде точек теплопередающей поверхности образуются отдельные пузырьки пара, которые отрываются от поверхности и подымаются вверх. Точками или центрами парообразования являются пузырьки газов, легко выделяющиеся из жидкости на поверхности теплообмена, а также бугорки и микронеровности теплопередающей поверхности. При таком кипении значительная часть поверхности покрыта жидкостью. Однако это наблюдается при хорошей смачиваемости поверхности и при небольшой разности температур поверхности нагрева t и насыщения образующихся паров to. Эта разность температур T = t – to и характеризует интенсивность процесса кипения и теплоотдачи. Чем больше T, тем больше центров парообразования и тем чаще пузырьки пара отрываются от поверхности. Могут увеличиваться и размеры пузырьков. Увеличение перепада температур свыше 30º С вызывает уменьшение коэффициента теплоотдачи, так как пузырьки сливаются на поверхности и образуют участки, покрытые паровой пленкой.
Эта пленка неустойчива, поднимается вверх большими пузырями, но само ее наличие отделяет жидкость от теплой поверхности и резко увеличивает термическое сопротивление теплопереходу. Это и есть пленочный режим кипения. Аналогичный процесс может возникнуть и при меньших температурных напорах, но при замасленной поверхности, то есть когда жидкий хладагент плохо смачивает поверхность теплообмена, да и сама масляная пленка обладает термическим сопротивлением.На характере кипения сказываются и физико – химические свойства жидкости – плотность, теплота парообразования, коэффициент теплопроводности и др.
Во вторую очередь эффективность теплопередачи зависит от интенсивности теплоотдачи со стороны охлаждаемой среды (воздуха, рассола), а так же в меньшей степени от величины термического сопротивления стенки теплообменника. Здесь сказываются особенности конструкции испарителя (воздухоохладителя), быстрота удаления образующегося пара с теплопередающей поверхности, скорость движения охлаждаемого воздуха или рассола. Скорость движения воды и рассола в трубах составляет 0,4…1 м /с на стороне всасывания и 0,7… 1,3 м/с на стороне нагнетания. Расчетные скорости в аммиачных трубопроводах 10… 25 м/с, в хладоновых 8…18 м/с,для жидкого хладона -12 —1…1,25 м/с. Докипательпредставляет из себя емкость, установленную между испарителем и всасывающим патрубком компрессора. Предназначен для докипания жидкого фреона и предотвращения попадания его в компрессор, что может привести к выходу из строя компрессора
Нулевая зона
При пониженной температуре и низкой влажности замедляется размножение микроорганизмов, вызывающих порчу продуктов. Было замечено, что свежее мясо при +5ºС ( как в обычном холодильнике) портится в два раза быстрее , чем при 0ºС. Исследования показали, что при нулевой температуре свежая рыба может
Air Tech Evolution
технология охлаждения от Hotpoint-Ariston, препятствует образованию льда и инея в холодильном и морозильном отделениях, что избавляет от необходимости их размораживать. В холодильном отделении, благодаря колонне Multiflow
FOOD CARE ZONE
В холодильниках Hotpoint-Ariston применяют несколько зон свежести. Названия у зон разные суть одна. Контейнеры предназначены для увеличения срока хранения продуктов
элемент контура холодильного агрегата, устанавливается у входа в капиллярную трубку для предохранения ее от засорения твердыми частицами, для поглощения влаги из фреона и предотвращения замерзания ее на выходе из капиллярной трубки
1 2 3
источник : “Холодильники от А…до Я” С.Л. Корякин-Черняк
www.xn—63-mdduaoecugb2g2e.xn--p1ai
База знаний: ремонт и запчасти холодильников.
Принцип работы испарителя холодильника
Испаритель — узел холодильника, в котором происходит преобразование хладагента (фреона) из жидкого состояния в газообразное, то есть испарение. Под давлением, создаваемым компрессором, хладагент в жидком состоянии поступает в испаритель из конденсатора. Через испаритель хладагент забирает тепло из холодильной камеры, способствуя ее охлаждению, и отводит его в конденсатор.
Виды испарителей

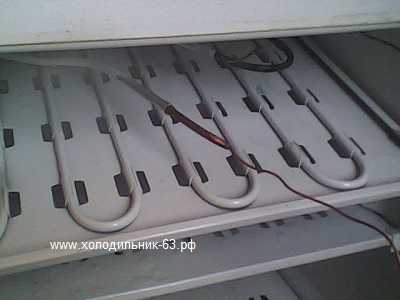

Открытый испаритель. В небольших холодильниках и в старых моделях открытый испаритель — это то, что в быту привыкли называть морозилкой. Он может иметь вид листа, согнутого О- или С-образно. Открытый испаритель — слабое место холодильника. Вмятины и царапины могут привести к нарушению его герметичности и к утечке хладагента, а это значит, что придется и заменять испаритель, и заправлять систему хладагентом, что обойдется недешево. Поэтому при размораживании ни в коем случае нельзя откалывать и соскребать лёд или, пытаться отколоть примерзшие продукты.
Закрытый самооттаивающийся испаритель («плачущий»). Размещается в задней стенке холодильника: залит пенистой изоляцией и закрыт внутренней стенкой холодильной камеры. Очевидные плюсы такой конструкции в том, что холодильник легче мыть, не нужно размораживать и испаритель надежно защищен от механических повреждений. В холодильниках с закрытом в задней стенке испарителе влага оседает на ней, часть капель конденсата замерзает (но никакой «шубы», как в случае с открытым испарителем, не образуется). Во время отключения компрессора подмерзший конденсат оттаивает и стекает по стенке холодильника. В такой конструкции задняя стенка — самая холодная поверхность холодильной камеры. За охлаждение морозильной камеры такого холодильника отвечает другой испаритель, который может быть также полностью закрытым, частично закрытым или открытым.
Испаритель отделенный. Испаритель может располагаться за стенкой камеры или за перегородкой. Такой испаритель принудительно обдувается вентилятором. Вынесенные за пределы камеры испарители применяют в холодильниках с системой No Frost.
По конструкции испаритель может быть трубчатый, трубчато-пластинчатый, трубчато-проволочный, ребристо-трубный, листопрокатный и т. д. Максимальную надежность обеспечивают закрытые трубчатые испарители, помещенные в стенку холодильника. При такой конструкции исключено случайное механическое повреждение испарителя.
Возможные неисправности
Неисправности испарителя в основном сводятся к механическим повреждениям, когда затрудняется циркуляция хладагента либо имеет место разгерметизация с последующей утечкой фреона. Еще одна проблема, с которой иногда приходится сталкиваться — засор капиллярной трубки испарителя. При всех проблемах с испарителем имеет место нарушение температурного режима в холодильнике.
www.plasthlado.ru
Испаритель в холодильнике
Важнейшей деталью в холодильнике является испаритель. Он имеет форму спирали и изготавливается из алюминия. В одном приборе может быть один или два испарителя. Если испаритель один, то он находится в перегородке между холодильной камерой и морозильным отделением. Если испарителя два, то один находится в верхней части холодильной камеры, а второй в верхней части морозильной камеры.
Роль испарителя в работе холодильника
Испаритель забирает все тепло из холодильной и морозильной камеры, оставляя только холодный воздух. Это происходит за счет движения по системе прибора специального холодильного агента (хладагента) – фреона. При кипении хладагент забирает теплоту и отдает ее охладительной системе.
Спираль испарителя располагается в определенном месте из-за того, что теплый воздух всегда поднимается вверх. Горячий воздух из холодильной камеры вступает в контакт с телом спирали испарителя. Спираль в свою очередь всасывает тепло и оставляет холодный воздух внутри холодильника. Таким образом происходит охлаждение.
Компрессор, находящийся внизу холодильника, перемещает хладагент по спирали, чтобы происходило перемещение тепла. Нагретый до температуры кипения фреон попадает к компрессору (вниз), а затем уходит за пределы холодильной камеры в спираль конденсатора. Там фреон постепенно охлаждается и по специальной трубке возвращается обратно в холодильную камеру к испарителю. Затем вся процедура охлаждения повторяется.
Температура в морозильной камере значительно ниже. Это возможно из-за непосредственной близости морозильной камеры к спирали испарителя и из-за ее небольших размеров (в соотношении с холодильной камерой).
Испаритель играет особую роль в устройстве холодильника. Без этой детали было бы невозможно перемещение хладагента по системе охлаждения.
Поломки испарителя
При выходе из строя испарителя парализуется работа всей охладительной системы холодильника. Даже новый дорогой аппарат именитого производителя (например, холодильник Samsung) с легкостью может сломаться сразу после приобретения. Самостоятельно производить ремонт не следует. С большой долей вероятности это приведет к необратимым последствиям.
Классификация поломок испарителя:
- Неисправность датчика испарителя (поддержание внутри холодильника и морозильного отделения слишком высокой температуры или очень низких температур). Может возникать после короткого замыкания или скачков напряжения (подвержены любые аппараты, в том числе холодильник Индезит).
- Механические повреждения. В разных системах испарители установлены в различных местах:
- Ручное оттаивание – открытый испаритель;
- Капельное оттаивание – закрытый испаритель в задней стенке;
- Система NoFrost – отдаленный испаритель за стенкой /за перегородкой. Сложность ремонта зависит от системы оттаивания.
- Засор в капиллярной трубке испарителя. Ремонт проводится при любых видах системы оттаивания.
- Утечки в испарителе. Хладагент может испаряться из различных частей охладительной системы (в т.ч. из испарителя). Причины этого могут быть абсолютно различные: механические повреждения, поломка фильтра, разгерметизация трубок испарителя, заводской брак детали.
- Коррозия испарителя. Холодильники для продажи в России с 2004 года выпускались только с алюминиевыми испарителями. Они подвержены коррозии, что рано или поздно, но неминуемо приведет к утечке газа фреона или отказу детали. Ремонт холодильников Атлант проводится путем пайки участка, съеденного коррозией.
Решение проблем с поломкой испарителя холодильника
Необходимо следить за состоянием испарителя в холодильнике. Намного проще и дешевле починить небольшую поломку или заменить испаритель, чем в дальнейшем покупать новый холодильник из-за длительной работы со сломанными деталями.
Ремонт холодильников в Саратове проводится квалифицированными специалистами. Мастер должен выявить проблему, по которой в испарителе произошла поломка, и найти способ ее устранения в самые короткие сроки.
remontholod64.site
неисправности двухкамерных холодильников, дефекты двухкамерных холодильников, ремонт двухкамерного холодильника
В состав холодильного агрегата входит: компрессор, конденсатор, статический испаритель морозильной камеры , «плачущий» испаритель холодильной камеры отделения, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно вынесенный, не запененный конденсатор. К минусам – стальной контур подогрева периметра двери – наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода, труба жесткая не отоженная, микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации температура на этом участке трубопровода достигает 90 С.
в холодильной камере может быть установлен вентилятор для более равномерного распределения температуры как например в холодильнике Аристон RMBA1185.LV.022
Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются. Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения. Гидравлическое сопротивление капиллярного трубопровода подобрано таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости. На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя, фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в морозильной камере. При понижении температуры в морозильной камере фреон начинает кипеть в испарителе холодильной камеры, соединенным последовательно с испарителем МК. Пройдя через испаритель, жидкий фреон превращается в пар, который откачивается компрессором.
Продукты в морозильной камере охлаждаются статическим испарителем. Испаритель, представляет из себя змеевик, выполняющий и функцию полок МК. Оттаивание морозильной камеры – ручное. Хорошая теплоизоляция позволяет производить оттайку не чаще одного раза в год.
Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90С. и вода быстро испаряется в окружающую среду.
Продукты в холодильной камере охлаждаются испарителем ХК, находящимся за задней стенкой ХК. На стенке зафиксирован капилляр терморегулятора косвенного метода регулирования температуры, фиксирующего температуру испарителя и отключающего мотор-компрессор при достижении заданной температуры. Оттайка холодильной камеры автоматическая. При отключении компрессора температура испарителя до следующего замыкания контактов терморегулятора повышается до плюсовой, весь конденсат, вымерзший на задней стенке тает. Вода удаляется по каналу сбора слива конденсата, расположенного внизу на задней стенке ХК, в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду.дефекты
1 2 3 4 5 6 7 8 9 10
www.xn—63-mdduaoecugb2g2e.xn--p1ai
Мастер Холода – Дефекты холодильника
Двухкамерный, двух компрессорный холодильник, ( плачущий ) испаритель в холодильной камере, в морозильной камере испаритель “NO FROST”
В состав холодильного агрегата морозильной камеры входит: компрессор, конденсор, испаритель морозильного отделения «No Frost», фильтр-осушитель, капиллярный трубопровод, докипатель. Продукты в морозильной камере охлаждаются циркулирующим холодным воздухом, охлаждённым при прохождении через испаритель «NO FROST». Испаритель, представляет из себя радиатор, и располагается в морозильной камере. За испарителем устанавливается вентилятор, который прогоняет воздух через испаритель. При прохождении через испаритель воздух охлаждается и направляется на продукты. Влага, содержащаяся в морозильной камере, вымерзает на испарителе. Для сохранения эффективности охлаждения воздуха из-за низкой теплопроводности слоя инея, необходимо время от времени производить оттайку испарителя. Оттайка происходит каждые 12 часов работы компрессора, начинается по команде таймера системы «No Frost» и происходит под действием тепла, вырабатываемого тэном, установленным на испарителе и тэном поддона каплепадения. В состав системы входит таймер, испаритель, вентилятор, тэн оттайки испарителя, тэн поддона каплепадения, термо-плавкий предохранитель и система слива талой воды.В состав холодильного агрегата холодильной камеры входит: компрессор, конденсор, плачущий испаритель, фильтр осушитель, капиллярная трубка.
Продукты в холодильной камере охлаждаются испарителем, находящимся за задней стенкой Холодильной Камеры. На стенке прикреплена термопара терморегулятора косвенного метода регулирования температуры, фиксирующего температуру испарителя и отключающего мотор компрессор при достижении нужной температуры. Оттайка происходит автоматически при отключении компрессора Холодильной Камеры, терморегулятором, температура испарителя до следующего включения повышается до плюсовой, иней, намерзший на задней стенке Холодильной Камеры тает и вода удаляется по каналу слива конденсата расположенного под испарителем в емкость для сбора конденсата.
Дефекты
Холодильник оснащен двумя независимыми холодильными агрегатами. Электросхема и приборы автоматики холодильной камеры, соответственно работают независимо, общее распределительная коробка и сетевой шнур. Соответственно Холодильная Камера и Морозильная Камера работают независимо друг от друга.
Холодильник не морозит
…1. утечка фреона из контура холодильного агрегата – признаки.
повышенная температура в камере
холодильный прибор работает не отключаясь
холодный конденсор холодильника
на задней стенке в верхнем углу Холодильной Камеры намерзает толстым слоем лед
задняя стенка теплая сухая
…2 засорение капиллярки холодильника.
повышенная температура в камере
холодильный прибор работает не отключаясь
горячее первое колено кондесатора, последующие – комнатная температура
на задней стенке холодильного отделения в верхнем углу намерзает толстым слоем лед
задняя стенка холодильного отделения теплая сухая
при выключении холодильника из сети в течение первых 30 секунд наблюдается резкое понижение температуры фильтра-осушителя холодильного агрегата
при измерении давления всасывания на заправочной трубке динамика роста давления при отключении холодильника – давление растет медленно, при полном перекрытии сечения капилляра давление не растет, если давление плавно растет до некоторого уровня, а затем скачком увеличивается – наличие влаги в системе, замерзающей на выходе капилляра в испаритель.
…3. засорение фильтра – осушителя
повышенная температура в камере
холодильный прибор работает не отключаясь
на задней стенке холодильного отделения в верхнем углу намерзает лед
задняя стенка холодильного отделения теплая (при выключении компрессора и срезе капилляра после фильтра нет выхода фреона или расход идет медленно, при срезе фильтра большой расход из конденсатора)
…4. потеря производительности мотор – компрессора
повышенная температура в камере
холодный конденсат
компрессор включается, сопротивление обмоток соответствуют номиналу. В результате дефекта клапанной группы компрессор не создает рабочего давления, холодильник не набирает температуры, работает, не отключаясь. Часто данный дефект сопровождается посторонними металлическими шумами при работе компрессора. Для подтверждения дефекта необходимо срезать заправочную трубку компрессора, срезать фильтр от конденсатора, подключить манометрический коллектор к конденсатору, включить компрессор, проверить создаваемое давление по воздуху.
При диагностике компрессора необходимо учитывать надежность данного узла холодильника. Как правило, вышеперечисленные отказы компрессора, возникают из за того, что компрессор перестает отключаться и необходимо установить причину (автоматика, засор системы прохождения хладагента, утечки фреона и т.д.)
…5. Нарушение тарировки терморегулятора признаки дефекта:
холодильник работает с малым коэффициентом рабочего времени, отключается, не набрав температуры
повышенная температура в камере
корректируется тарировочным винтом терморегулятора – вращение по часовой стрелке – уменьшение времени работы холодильника, повышение температуры в холодильнике, рычаг при этом смещается вверх, как при понижении температуры капилляра, при крайнем верхнем положении происходит размыкание контактов “3”-“4” терморегулятора, выключение компрессора. Против часовой стрелки – увеличение времени работы холодильника, понижение температуры в холодильнике, допустимоая регулировка – один оборот.
…6. Утечка фреона из сильфона терморегулятора возникает, как правило, в следствии коррозии капилляра терморегулятора в месте крепления к испарителю. При этом давление в сильфоне падает, размыкаются контакты «3» – «4» через которые запитан мотор-компрессор. Холодильник не включается. При неполной утечке фреона (встречается крайне редко) холодильник работает с малым коэффициентом рабочего времени,
После отключения долго не включается – повышенная температура в камере
…7. Обрыв цепи тэна оттайки испарителя. Из-за обмерзания испарителя Морозильной Камеры снижается холодопроизводительность холодильного агрегата. Повышается температура Морозильной Камеры и терморегулятор перестает отключать компрессор. После разморозки Морозильной Камеры (не менее 8 часов), холодильник будет набирать температуру и отключаться до последующего обмерзания испарителя.
…8. Обрыв цепи, тэна поддона каплепадения. Из-за частичного обмерзания испарителя Морозильной Камеры, перемерзания канала слива конденсата снижается холодопроизводительность холодильного агрегата. Повышается температура в МК и терморегулятор перестает отключать компрессор
…8.1. Отслоение тэна каплепадения.. Тэн отклеивается от поддона. Стекающий при оттайке с испарителя конденсат начинает намерзать на поддоне. Как правило перемерзает слив, вмерзает в лед вентилятор, деформируется поддон, часто вода при оттайке попадает на таймер, что приводит к выходу его из строя
таймер в результате попадания воды при оттайке
…9. Дефект вентилятора обдува испарителя МК (клин электродвигателя, дефект электрической части, повреждение лопастей крыльчатки). Падает холодопроизводительность агрегата, повышается температура в Морозильной Камере компрессор Морозильной Камеры не отключается. При работе холодильника не слышно шума работы вентилятора.
…10. Дефект таймера. Холодильник перестает входить в оттайку. Обмерзает испаритель Морозильной Камеры, снижается холодопроизводительность холодильного агрегата. Повышается температура и терморегулятор перестает отключать компрессор. После разморозки холодильника (не менее 8 часов), холодильник будет набирать температуру и отключаться до последующего обмерзания испарителя.
…11. Дефект теплового реле тэна, не подается напряжение на тэны разморозки испарителя Морозильной Камеры, обмерзает испаритель, повышается температура Морозильной Камеры.
…12. Завышена доза заправки хладона в холодильном агрегате. Не обмерзает испаритель, слабо нагревается компрессор, потребляемая мощность электродвигателя понижена, перезарядить холодильник хладагентом до нормы. Корректировку дозы производить при установившемся режиме, т.е. после обкатки холодильного агрегата не менее 1 ч. Если линия всасывания покрыта инеем до мотор компрессора, компрессор холодный, работает слишком тихо , то произошла перезаправка холодильника. Хладагент выпускают до нужного давления. Дозу заправки контролируют по степени обмерзания линии всасывания, она должна обмерзать не более чем на 10 см от выхода трубки из корпуса холодильника.принципиальная электрическая схема
Холодильник не включается
…1. Утечка фреона из сильфона терморегулятора, возникает, как правило, в следствии коррозии капилляра терморегулятора в месте крепления к испарителю. При этом давление в сильфоне падает, размыкаются контакты «3» – «4» через которые запитан мотор-компрессор. Холодильник не включается. При неполной утечке фреона (встречается крайне редко) холодильник работает с малым коэффициентом рабочего времени, температура в холодильнике повышена.
…2. Дефект контактной группы терморегулятора. Нет цепи между контактами «3» – «4», холодильник не включается.
…3. Обрыв обмоток компрессора. Обрыв цепи может быть на рабочей, пусковой или на обоих обмотках сразу. При включенном в сеть холодильнике, компрессор не запускается, температура корпуса компрессора комнатная.
…4. Межвитковое замыкание рабочей обмотки электродвигателя компрессора. Компрессор запускается в следствии того, что витки обмотки замкнуты, сопротивление обмотки снижено через пускозащитное реле проходит повышенный ток. Реле срабатывает на отключение компрессора в течение минуты. Слышен щелчок, реле компрессор отключается. После остывания реле повторяется попытка пуска. При включенном в сеть холодильнике корпус компрессора сильно нагревается.
…5. Межвитковое замыкание пусковой обмотки электродвигателя компрессора. Признаки дефекта аналогичны пункту 4.
…6. Заклинивание мотор компрессора. Компрессор включается слышен гул электродвигателя, однако, вращения электродвигателя нет, компрессор не создает давления, сопротивление обмоток соответствует номиналу.
…7. Заклинивание таймера в режиме «оттайка». Компрессор, вентилятор Морозильной Камеры не включаются. Необходимо также проверить цепь тэнов.
…8. Обрыв цепи плавкого предохранителя. Компрессор, вентилятор Морозильной Камеры не включаются.…9. Обрыв цепи тэна испарителя и тэна поддона каплепадения
Дефекты системы NO FROST 1
