Проверяем компрессор мультиметром (тестером)

Извлекаем компрессор, отсоединяем реле. Наглядно это можно увидеть на видео. Нужно проверить целостность обмоток. Для этого отделяем все провода и клеммы. Замеряем сопротивление. У рабочего прибора между левым и верхним контактами должно быть сопротивление 20 Ом. Замыкаем верхний правый контакт. Его сопротивление около 15 ОМ. Замыкаем левый и правый контакты. Наибольший показатель сопротивления – 30 Ом.

Проверка компрессора мультиметром

Если значения другие, прибор неисправен. У разных моделей холодильников показатели различаются, но не больше, чем на 5 ОМ.

Необходимо проверить сопротивление между кожухом и проходными проводами. Один щуп мультиметра подключаем к штуцеру, а другой подключаем к проходным контактам. Если на экране значится обрыв, то все в порядке. Появление сопротивления говорит о том, что мотор рабочий.

Проверка монометром

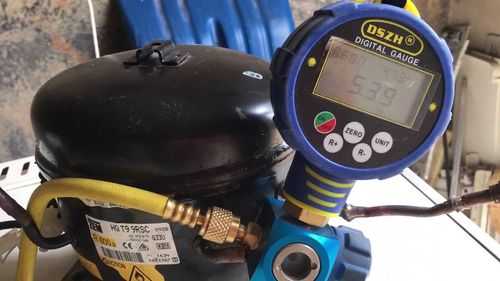

Измеряем давление. Отводной шланг подключаем к нагнетающему штуцеру и снимаем показания. На экране прибора при исправной работе двигателя должен быть возрастающий показатель давления от 6 атмосфер.

Проверка монометром

Можно взять электромотор от старого холодильника и подключить компрессор без реле, напрямую. Необходимо соединить обмотки. Обязательно соблюдение всех правил безопасности.

Проверяем ток

Используя новое реле, нужно проверить, идет ток на электродвигатель или нет. Реле присоединяем к компрессору и запускаем. Понадобится тестер с клещами. Зажимаем один сетевой провод. На экране прибора должен быть показатель 1,3 А, при этом мощность электромотора равна 140 ВТ. При таких значениях ток проходит исправно. С уменьшением замера двигателя, показатель тестора должен также уменьшаться. С помощью мультиметра протестируйте реле, так как оно часто ломается.

Проверка тока

Компрессоры в разных холодильниках

Холодильные аппараты Атлант достаточно надежны в эксплуатации. Но бывает, что в его камере переизбыток или недостаток холодного воздуха. Одна из причин – снижение работы мотора компрессора. Проверить исправность компрессора холодильника Атлант следует специальным измерительным прибором.

При закрытой дверце холодильника контакты разомкнуты, ток пойдет сразу через компрессор. Сопротивление должно быть от 10-30 Ом.

Измеряем сопротивление при закрытой дверце. Если оно большое и не включается копрессор холодильника Атлант, то возможно, сгорел двигатель. Проблема может быть в неисправности термостата или пускозащитного реле.

Трудности могут возникнуть при снятии боковой крышки реле. Следующий шаг – снятие кабеля, который идет внутрь. До этого неплохо сделать фото, чтобы потом совершить обратный монтаж. Далее снимаем все другие провода. Снимаем скобу, на которую крепится реле. Нужно проверить реле компрессора холодильника, прозвонив его контакты.

Следует также определить, как работает катушка. На цепь питания обмотки компрессора подается напряжение 220 В. Тестером необходимо проверить давление в обмотке. Если реле щелкает, то проблема в конденсаторе. Его следует заменить на новый.

Запустить холодильник можно напрямую, без реле. Если двигатель не заработал, то можно попробовать завести его еще раз с конденсатором из старого холодильного прибора. При серьезной неисправности холодильника Атлант вызываем мастера.

В холодильниках Индезит причиной неисправности компрессора может быть его долгая эксплуатация. Нестабильную работу могут вызвать скачки в напряжении.

Если компрессор в холодильнике Индезит гоняет фреон, температура в камерах непостоянна, слышны посторонние звуки, то для его полной диагностики следует вызвать мастера.

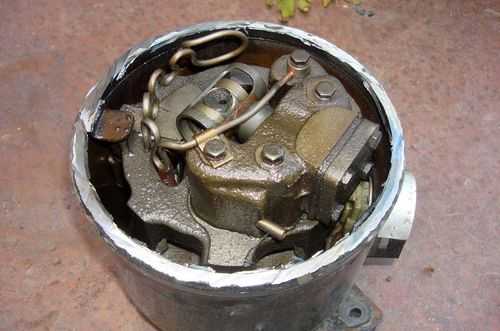

В некоторых холодильниках стоят инверторные компрессоры. Они помогает сэкономить электроэнергию, холодильник работает тихо, хорошо регулируется температура. У такого прибора большой гарантийный срок, но и он может сломаться.

Как проверить инверторный компрессор холодильника? Если он не рабочий, то следует отдельно проверить инвертор. На его выход нужно повесить лампочки 60 Вт — 220 Вт, соединенные треугольником. Без генератора они не должны гореть. Подключаем генератор, инвертор запускается. Лампы вспыхивают по кругу. Подключаем компрессор.

Инвертерные компрессоры подходят не для всех типов холодильников.

Итак, если вы уверены в своих силах, то попробуйте отремонтировать холодильник самостоятельно. Будьте осторожны и соблюдайте технику безопасности. Если нет никакого опыта, лучше вызвать мастера.

expertfrost.ru

Как протестировать работоспособность компрессора кондиционера? ― UK.dp.ua

Если внутренний блок, вентилятор, гоняет воздух в комнате, а не холодит, а наружный блок не запускается- то может быть две поломки.

1. Конденсатор менять надо

       2. Компрессор “устал” совсем…

В данной статье мы опишем поиск неисправностей компрессора.

Очень часто при ремонте кондиционера грешат на компрессор, но в итоге дело может оказаться вовсе не в нём. Так как же правильно продиагностировать компрессор?

Однофазные компрессоры с пусковой обмоткой.

Чтобы получить доступ к контактам компрессора необходимо разобрать кондиционер так, чтобы был доступ к компрессору. Обычно контакты защищены крышкой, которая закручена винтом, найти её вы можете по проводам, которые подходят к компрессору. После снятия крышки вы увидите три контактных вывода на которые надете клеммы с проводами.

Необходимо снять провода и мультиметром измерить сопротивление между выводами. Ставим переключатель прибора на функцию измерения сопротивления (обозначается буквой Ω). Если мультиметр показывает бесконечно большое сопротивление между выводом С и остальными, то это означает обрыв, в случае встроенной защиты нужно убедиться что компрессор не перегрет и не сработала защита, в противном случае, и если защита внешняя-компрессор неисправен. Если сопротивление стремится к нулю это означает короткое замыкание и компрессор также неисправен.

Точное значение сопротивлений зависит от мощности компресссора, точности вашего прибора и может колебаться в пределах, примерно, 1-50 Ом. Сопротивление обмоток одинаковое, поэтому из схемы видно, что сопротивление между выводами М и С должно быть таким же как и между S и С, а между S и М в два раза большее.

В каждом компрессоре существует тепловая защита, но она может быть встроенная как на схеме или находиться под крышкой, рядом с выводами компрессора. Если она не встроенная, так называемая “таблетка”, то её можно прозвонить отдельно и заменить в случае неисправности (она должна быть замкнута в нормальном состоянии, размыкается при достижении определённой температуры 90-120 °С ).

Сразу оговорюсь, что таким способом мы не сможем определить короткозамкнутые витки, для этого существуют другие приборы (но и они недостаточно стабильно определяют короткозамкнутые витки).

 Измерение сопротивления изоляции мегомметром.

Обычным тестером проверить пробой изоляции не получится-он измеряет сопротивление используя низкое напряжение 3—9 В. Мегомметр позволяет измерять сопротивление более высоким напряжением 200-1000 В. Но всё равно предварительно необходимо «прозвонить» обмотки мультиметром, так как нельзя измерять сопротивление мегомметром при коротком замыкании обмотки на корпус.

На приборе можно выбрать напряжение которым будет измеряться сопротивление и время в течение которого будут тестироваться обмотки.

Измерять сопротивление необходимо между одним из трёх выводов на компрессоре и, например, медной трубкой выходящей из компрессора напряжением 250-500 В. Сопротивление должно находиться в пределах 7-10 МОм. Если нет, то также компрессор под замену.

Перед измерением внимательно изучите инструкцию к вашему прибору, используется высокое напряжение, поэтому при неправильном использовании можно получить удар электрическим током или вывести прибор из строя.

Трёхфазные компрессоры и компрессоры инверторных кондиционеров.

У трёхфазных компрессоров и у инверторов сопротивление между обмотками должно быть одинаковое, так как у них нет пусковой обмотки, а в остальном методика выявления неиспраностей такая же как и для однофазного компрессора.

Замена инверторного компрессора обычным статьи на SW19

Клиент привёз холодильник Miele модель не помню, встройку, после полной диагностики , стало ясно , инверторный компрессор Embraco VEMZ 9C в клине

Новый оригинальный компрессор Embraco VEMZ 9C стоит 38000руб, клиент призадумался, мы предложили ему поставить, обычный компрессор, с переделкой электроники, экономия порядка 30000руб

Экономия порядка 30 000руб

Получив согласие клиента, парни холодильщики приступили к работе

• Поставили новый компрессор HMK 12AAБ
• Перезаправили
• и т.д ит.п

На этом их работа закончилась, начались мои мытарства, просто включение выключение компрессора , в зависимости от наличия отсутствия импульсов не получилось , компрессор просто не выключался, пришлось подключать осциллограф и смотреть что же там происходит, в итоге компрессор управляется тремя частотами , если компрессор выключен одна частота, если компрессор должен работать другая частота, а в режиме суперзаморозки третья частота(

Компрессор управляется тремя частотами

Далее была написана программа для контроллера PIC12F629,изготовлена платка с блоком питания и силовым реле, поставили на холодильник, всё работает

В холодильном отделении температура стоит точно как указанная, в морозильном немного плавает от установленной +/- 2 град, что в принципе нормально, все счастливы. Клиент доволен…

Правее от компрессора в распределительной коробке и стоит всё управление, компрессором.

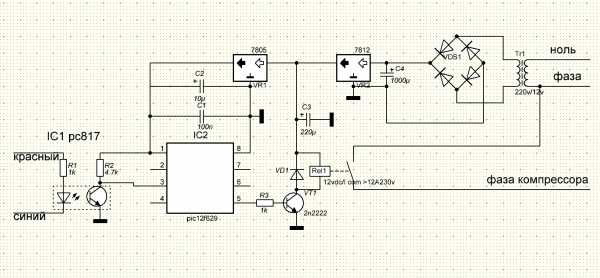

Схема

Прошивка

sw19.ru

Прибор для проверки инвертора – Запчасти для кондиционеров

Прибор для проверки силового каскада инвертора

Инструкция по эксплуатации
Для безопасного и правильного использования прибора перед началом работы внимательно прочитайте настоящую инструкцию по эксплуатации.
Прибор для проверки силового каскада инвертора – инструмент, помогающий в определении и устранении неисправностей во время работы
компрессора. При подключении прибора к наружному блоку кондиционера Mitsubishi Electric определяется неисправность платы питания и
модуля питания привода компрессора. Вы можете использовать этот прибор для определения неисправности инвертора, такой, как защита
компрессора от повышенного тока.
1. Меры безопасности
Осторожно:
Высокое напряжение (зажимы и клеммы компрессора).
Высокая температура (резисторы).
Предупреждение о высоком напряжении:
Зажимы и клеммы компрессора под высоким напряжением.
До начала работы с прибором для проверки инвертора отключите электропитание и подождите не менее 5 минут до полной разрядки.
Не дотрагивайтесь до прибора мокрыми руками.
Не подключайте линию питания (L1/L2/L3/N) к прибору.
Не используйте прибор проверки инвертора в течение более 10 минут непрерывно во избежание перегрева прибора.
Не вносите изменения в прибор проверки.
Не снимайте защитную крышку с прибора проверки. Резисторы прибора проверки становятся очень горячими. Невыполнение этого требования
2. Установка прибора проверкиможет привести к ожогам.
2.1. Компоненты
Проверьте компоненты, указанные на рисунке 2-1 ниже.

2.2  Как подключить прибор проверки инвертора
2.2.1  Меры предосторожности перед подключением прибора проверки

2.2.2  Подключение прибора проверки
Прибор для проверки
силового каскада инвертора
Плата питания и модуль питания под высоким напряжением. В целях безопасности внимательно следуйте руководству по обслуживанию
наружного блока с которым работаете.
• При подключении прибора отключите электропитание. Невыполнение этого требования может привести к поражению электрическим током.
• Перед отключением прибора дождитесь полного разряда. Невыполнение этого требования может привести к поражению электрическим током.
• Для полной разрядки отключите питание и подождите не менее 5 минут.
Конденсаторы на плате питания под высоким напряжением. Отключение только электропитания не обеспечивает полную разрядку.
Обязательно подождите 5 минут.
2.2.2  Подключение прибора проверки
1) Отключите электропитания.
2) Подождите не менее 5 минут для полной разрядки платы питания.
3) Перед подключением прибора проверки проверьте напряжение на клеммах компрессора (U, V, W) или клеммах подключения компрессора (U,
V, W) платы питания тестером (не входит в поставку), чтобы убедиться в полной разрядке.
4) Подключите прибор проверки. Способ подключения зависит от типа клемм компрессора.

4-1) Клеммы типа TAB

Отключите проводку компрессора от компрессора и зажимы на каждой клемме.
Для предотвращения короткого замыкания между фазами изолируйте зажимы изоляционной лентой.



4-2) Клеммы винтового типа
Отключите проводку компрессора от компрессора и зажимы на каждой клемме.
Для предотвращения короткого замыкания между фазами изолируйте зажимы изоляционной лентой.

4-3) Клеммы кластерного типа (Трехпроводной разъем)
Отключите проводку со стороны зажимов подключения от разъема прибора проверки.
В клеммах кластерного типа разъем используется для подключения проводки компрессора и платы питания. Отключите проводку компрессора
от разъемов и подключите проводку компрессора к разъемам прибора проверки инвертора



2.3. Определение неисправностей
2.3.1 Меры предосторожности перед определением неисправностей
Никогда не дотрагивайтесь до клемм.  Клеммы под высоким напряжением. Невыполнение этого требования может привести к поражению электрическим током.
Никогда не дотрагивайтесь до клемм мокрыми руками. Невыполнение этого требования может привести к поражению электрическим током.
Не используйте прибор проверки инвертора в течение более 10 минут непрерывно во избежание чрезмерного нагрева резисторов прибора.
2.3.2 Как определить неисправность
1) Отключите проводку компрессора и измерьте сопротивление для проверки короткого замыкания или неисправности заземления.
• Измерьте сопротивление между клеммами компрессора (U-V, V-W, U-W) для проверки короткого замыкания. При обнаружении короткого замыкания замените компрессор.
Обязательно проврете поиск неисправностей инвертора. (Обязательно проведите проверку состояния выходов инвертора).
• Измерьте сопротивление между клеммами компрессора и клеммами заземления (U-земля, V-земля, W-земля). При обнаружении короткого замыкания это неисправность заземления. В данном случае замените компрессор. Обязательно проверьте поиск неисправностей инвертора.
2) Проверка состояние выходов инвертора с помощью прибора проверки.
3) Подключите электропитание.
4) Запустите кондиционер в режиме тепло или холод.

Примечание.
Когда кондиционер включен, состояние выхода не отображается правильно. В зависимости от модели наружного блока ненормальное состояние выхода компрессора может быть определено с помощью управления защиты компрессора. Поэтому определение неисправностей не заканчивается на этом этапе.



Рис. 2-10 Пример индикации управления защитой компрессора. (Не заканчивайте определение неисправностей на этом этапе).

Примечание 2.

Мы рекомендуем включить тестовый режим, так как в этом режиме работы не зависит от целевой и комнатной температуры, что облегчает определение неисправностей.

5) Проверьте состояние шести светодиодных индикаторов LED на приборе проверки инвертора.
5-1)  Выход инвертора в норме это когда все шесть индикаторов светятся  равномерно. Поэтому проверьте  неисправности компрессора и контура хладогента.

Рис. 2-10 Индикация LED при нормальном выходе инвертора.

Примечание 3.
В следующих случаях, даже когда все шесть индикаторов светятся равномерно, при подключении проводки к компрессору может фиксироваться повышение тока. Проверьте настройку платы питания, платы управления и проводку.

• Ошибка проверки компрессора (Выход платы управления в норме, но фиксируется срабатывание защиты по превышению  тока компрессора).
• Неправильная установка модели на плате управления (применительно к моделям, использующим переключатели на плате управления для установки модели).
• В блоке установлена ошибочная плата управления (при замене платы управления при обслуживании, так же может быть другая прошивка).
• В блоке установлена ошибочная плата питания (при замене платы управления при обслуживании, так же может быть другая прошивка).
• При пониженном напряжении питания.

5-2) Выход инвертора не исправен когда светодиоды не светятся, светятся не равномерно или светятся тускло. Проверьте наличие любых  неисправностей платы питания и проводку между платой питания и компрессором.

Рис 2-12 Индикация LED при обрыве V фазы/

Рис. 2-13 Пример индикации LED при обрыве V фазы модуля питания.

6) После завершения диагностики отключите питание и подождите не менее 5 минут для завершения разрядки конденсаторов блока питания.
Затем отключите прибор проверки индикатора.
