Инструмент для ремонта холодильников

Холодильники, их различие в ремонте и обслуживании

Холодильники были изобретены ещё в начале 30 –х годов прошлого столетия, получила патент на это изобретение компания Bosch.  Естественно, прогресс не стоит на месте, всё меняется, развивается, усовершенствуется, холодильники уже не те, сейчас они имеют намного больше возможностей, чем те, первые, практически круглые.  Современные холодильники разделяются на промышленные и бытовые, но их обслуживание и ремонт практически одинаковый, за исключением некоторых особенностей.

К сожалению, холодильники, как и остальные приборы, имеют свойство выходить из строя. Это не означает, что его нужно сразу менять на новый, его можно и нужно отремонтировать. Для этого можно или вызвать мастера или, если есть навыки, отремонтировать самому.

Перед тем, как приступить к ремонту холодильника, нужно знать, какой вид холодильника предстоит ремонтировать: адсорбиционные или компрессионные. Первые выпускаются мало, они дорогие и ремонтировать их сложно. Хотя при этом они служат дольше, бесшумные, практически работают без вибраций, так в этом типе холодильника нет компрессора, который создает давление фреона. Здесь охлаждение происходит за счет сложной системы абсорберов и рабочего вещества – раствора аммиака в воде или бромистого лития.

Компрессионные холодильники  применяются гораздо чаще, они дешевле, ремонт, если возникнет необходимость, гораздо дешевле первого вида, но они шумят за счет компрессора, издают небольшую вибрацию.

Различают однокомпрессорные и двух-компрессорные холодильники. В первом случае двигатель (компрессор) работает на морозильную камеру и холодильную камеру.

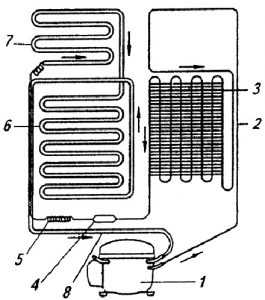

Схема холодильника с одним компрессором
  1. двигатель, он же компрессор;
  2. контур, по которому циркулирует фреон;
  3. конденсатор;
  4. фильтр цеолитовый;
  5. капиллярная трубка;
  6. испаритель, работающий на холодильную камеру;
  7. испаритель, работающий на морозильную камеру;
  8. нагнетательная трубка.

Двух-компрессорный холодильник вместо одного мощного двигателя имеет два меньшей мощности. Полюсом такой системы есть то, что можно всегда отключить один из них, например, когда уезжаете в отпуск, это экономит расход электроэнергии, работает более бесшумно даже с двумя работающими компрессорами.

Двух-компрессорный холодильник, принципиальная схема

Также различают холодильники открытого типа  с компрессорами и электродвигателями, которые установлены раздельно, и закрытого типа, так называемых герметичных холодильных агрегатах, когда весь комплекс находится в герметично запаянном виде.

В первом типе вращение от двигателя на компрессор происходит через ременную передачу, утечка хладагента случается в местах уплотнений, то есть сальниках или местах соединений.

В аппаратах закрытого типа такого не происходит из-за герметичности системы, но бывают случаи повреждений, приводящихся к появлению микротрещин.

В этом случае устранить поломку будет гораздо сложнее.

Что нужно учитывать при ремонте холодильника

Холодильный агрегат может перестать работать по таким причинам:

  1. вышел из строя терморегулятор;
  2. не работает компрессор;
  3. вытек хладагент;
  4. засорился фильтр;
  5.  неисправности в реле.

Каждую из этих причин можно решить с помощью замены узла на работающий или добавив хладагент, предварительно найдя место, где произошла утечка.

Хладагент выбирается по принципу не только температуры, при которой он закипает, но и нетоксичности для человека, отсутствием пожаро  и взрывоопасности, а также имеющего невысокое давление для процесса конденсации.

Обычно используются: фреон -11, фреон -12, фреон – 13, фреон – 22.

Фреон -12, наиболее применяемый хладагент для домашних холодильников

Из этого перечня самым применимым есть фреон 12. Этот состав очень текучий и может просачиваться в самые маленькие микротрещины, разъедает многие лаковые покрытия, поэтому в электродвигателе для изоляции используют специальный стойкий лак.

Также, ремонтируя агрегат, нужно следить за чистотой внутри  деталей, по которым течет газ, а также за тем, что бы все детали мотора и компрессора, которые соприкасаются и при этом подвергаются трению,  были тщательно смазаны специальным маслом для холодильных агрегатов.

Инструмент для ремонта  бытовых холодильников

Понятно, что без соответствующих инструментов произвести ремонт холодильника невозможно, особенно это касается поиска утечки и замены хладагента.

В ниже перечисленном списке указаны необходимые инструменты и приспособления. Это обязательно должны быть:

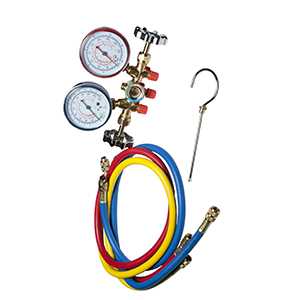

  • коллектор манометров, при помощи которого определяется давление хладагента, что бы знать, есть ли газ в системе и достаточно ли его для работы;
  • соединительные шланги, которые должны быть устойчивы к влиянию газа и его масел, а также к высокому и низкому давлению;
  • специальные сервисные ключи, при помощи которых можно достать вентиль в труднодоступном месте;
  • электронный течеискатель, при помощи которого можно отыскать ту самую микротрещину, через которую просачивается хладагент;
  • запас газа для  того, что бы заправить холодильник после ремонта;
  • вакуумный насос для удаления из системы, как влаги, так и воздуха, используется после каждого открытия холодильника;
  • набор вальцовок для того, что бы перед соединением трубок подготовить края;
  • клещи, которыми пережимают трубопровод, после того, как в систему заправлен хладагент;
  • электронные весы, которыми измеряют количество газа, которое нужно заправить в систему.

Это минимальный, но самый необходимый набор инструментов и оборудования для ремонта холодильников, который можно купить как в наборе, так и по одному.

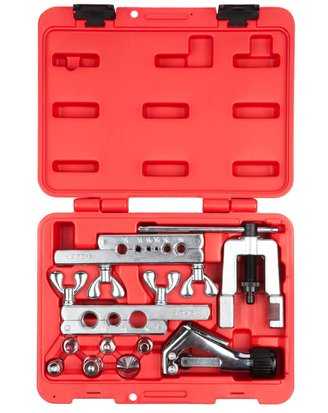

Набор приспособлений для ремонта холодильника

В него ещё не вошел комплект для пайки с припоем. Также нужно купить к набору инструментов для ремонта холодильников, если нет в наличии, также набор слесарного инструмента и набор инструментов для электрика, так как  могут быть поломки и в реле и в компрессоре, а это нужно проверить и при невозможности исправить, их нужно заменить.

Необходимо иметь в комплекте и набор инструментов для электрика

Запасные части и комплектующие, которые не входят в стоимость ремонта, желательно иметь оригинальные.

Хотелось бы отметить, что основные инструменты как для ремонта холодильников, так и кондиционеров одинаковые, и при покупке можно покупать одним набором, который подойдет для обеих работ.

Также, если имеете инструменты, которые необходимые для ремонта холодильников, доукомплектовав инструментами для установки (перфоратор, болгарка, дрель (читать подробнее про монтаж кондиционеров) а также труборезам и трубогибом, можете тем же комплектом устанавливать кондиционеры.

Как уже говорилось, покупать инструмент можно как по одному, что бы собрать потихоньку весь комплект, так и в наборе, что бы учесть всё необходимое.

Конечно, купить инструмент в Москве и купить инструмент для ремонта холодильников на Украине две большие разницы. Они могут отличаться и производителями и ценой. В Украине чаще можно купить европейского производителя и производителя местного.

Набор инструмента для ремонта холодильников

Стоимость такого набора порядка 7000 гривен без вакуумного насоса и электронных весов.

Например, электронные весы VALUE VES ( Китай) стоят 2240 гривен, манометр коллекторный одновентильный ( двух вентильный не всегда и нужен) стоит 350 гривен той же компании, двух вентильный 1100 гривен, горелка для запаивания медных трубок стоит 1500 гривен, Messer. Можно купить и полностью вакуумно — заправочную станцию за 14000 гривен. Конечно, нужно учитывать и стоимость доставки. По Москве от определённой суммы она бесплатная.

themechanic.ru

инструмент для ремонта холодильника, оборудование для ремонта холодильников, инструмент, оснастка, оборудование, ремонт, холодильника, какой инструмент используется для ремонта холодильникка

МУФТА ГАНЗЕНА
применяется при проведении капитального ремонта для герметичного подключения к заправочному патрубку мотор-компрессора бытового холодильника или морозильной камеры. Одним концом муфта надевается на обычную сервисную трубку (не снабженную клапаном Шредера) и фиксируется

ПЕРЕЖИМНЫЕ КЛЕЩИ
После заправки холодильного агрегата необходимо запаять сервисную трубку для полной герметизации контура. Паяют выход сервисной трубки при включенном компрессоре, что снижает давление фреона в трубке. Но и в этом


ТЕЧЕИСКАТЕЛЬ
Утечки хладагента из холодильного агрегата имеют крайне серьезные последствия. Агрегат больше не сможет выдавать необходимую мощность для отвода тепла, а в худшем случае компоненты системы могут


MAPP ГАЗ
Для  пайки и других процессов газопламенной обработки металлов применяют также горючий газ, состоящий из смеси метилацетилена и пропадиена, называемый МАPP (по заглавным буквам его компонентов). Благодаря высокой температуре горения, МАРР газ позволяет работать на 33% быстрей и эффективней

ГОРЕЛКА RP3T4
Горелка  с откручивающимся наконечником LP (Thruster Tip), UNIWELD (США) ручная горелка отличается наконечником, создающим широкое цилиндрической формы вихревое пламя. Набор включает в себя RP3E регулятор с угловым поворотным коленом и UT4LP наконечником. Горелка с цилиндрическим наконечником максимизирует поток пламени

СВАРОЧНЫЙ ПОСТ
Переносной газосварочный пост – переносное устройство, состоящее из платформы, баллона с кислородом,  баллона с  MAРР- газом, газопламенной горелки, газовые рукава,регулятор давления баллонный кислородный одноступенчатый (редуктор).

ГЕРМЕТИЗИРУЮЩИЙ КАРАНДАШ  LA-CO
Применяется для герметизации трещин, проколов испарителей, ремонта конденсаторов. Поверхность в месте повреждения должна быть зачищена и  обезжирена, при наличии лакокрасочного покрытия – краска зачищается.

НОЖНИЦЫ ДЛЯ РЕЗКИ КАПИЛЛЯРНЫХ ТРУБОК
Капиллярная трубка имеет малый диаметр и внутреннее сечение, через которое проходит сконденсировавшийся фреон. Обычным инструментом такие трубки резать затруднительно нельзя, так внутреннее отверстие заминается.

ТРУБОРЕЗ  ДЛЯ РЕЗКИ МЕДНЫХ ТРУБ
Основным материалом для контура холодильного агрегата до сих пор являлась медная труба. Материал легко паяется, вальцуется, расширяется. И хотя последнее время все чаще применяется стальная и алюминиевая труба, медь остается лучшим материалом по своим физическим и химическим свойством


ЭЛЕКТРОННАЯ ЛИНЕЙКА ХОЛОДИЛьЩИКА
Быстродействующий преобразователь давления в температуру хладагента Refrigerant Slider является удобным инструментом для профессионалов  Инструмент охватывает более 70 разных хладагентов, в том числе природные хладагенты, с информацией о различных типах хладагентов.

КЛАПАН  ШРЕДЕРА
Применяется при проведении работ по ремонту и техническому обслуживанию холодильного агрегата. Применяется для подключения манометрического коллектора для вакуумирования и заправки агрегата. Позволяет подключить любое диагностическое или сервисное оборудование с резьбой 1/4 ” Sae.

НАБОР ДЛЯ  РАЗВАЛЬЦОВКИ
Применяется для резки, развальцовки и расширения под пайку медных, латунных, алюминиевых и тонкостенных стальных труб с толщиной стенки до 1 мм

www.xn—63-mdduaoecugb2g2e.xn--p1ai

Необходимые инструменты и материалы для ремонта холодильников

 Холодильное оборудование, как и любое другое, в процессе использование подвергается неминуемому износу, что впоследствии приводит его к выходу из строя. Для точного выявления неисправности и осуществления надежного ремонта холодильника необходим ряд специальных инструментов. У каждого специалиста должно быть в наличии инструментарий, позволяющий производить такие виды работ: монтаж, диагностику, обслуживание и ремонт холодильных агрегатов.

От присутствия в арсенале профессионала и обычного умельца достаточного и необходимого набора инструментов зависит качество, надежность и эффективность выполняемого ремонта холодильных установок. Чтобы вернуть вышедшему из строя устройству прежнюю функциональность требуется провести множество различных манипуляций, в том числе зачистку капиллярных труб, обнаружение места утечки хладогента и пр.

Наиболее важные инструменты, которые необходимы для устранения поломок:

  1. Коллектор манометров — приспособление предназначено для эффективного и быстрого определения неисправности в холодильной системе. Манифолд, просто и легко подключающийся к холодильному оборудованию, покажет показатель давления хладагента.
  2. Обслуживающие ключи для вентилей — некоторые вентили расположены в труднодоступных местах, поэтому добраться до них крайне сложно. В ускорении процесса выполнения этого вида работ сервисные ключи будут просто незаменимыми.
  3. Электронный течеискатель — крайне важное устройство. Оно способно выявить любую утечку фреона или хладогента, которую любое другое приспособление не заметит.
  4. Вакуумный насос — осуществляя ремонт холодильника, специалист вскрывает его. После завершения ремонтных работ требуется проводить вакуумирование, в чем и будет полезен вакуумный насос.
  5. Специализированный пресс — инструмент применяется во время чистки капиллярных труб, в которых скапливается нежелательный засор.
  6. Электронные весы — это приспособление незаменимо для определения количества фреона, который следует закачать в холодильную систему для должного функционирования агрегата.
  7. Сварочный пост — область применения – при смене различных составляющих: компрессоров, фильтров-осушителей, конденсаторов, клапанов и прочих комплектующих холодильника. Также он необходим для осуществления паек трубопроводов.

Перечисленное выше оборудование является обязательным для нахождения в списке инструментов каждого ремонтника холодильного оборудования. Однако также необходимо иметь при себе широкий спектр материалов и комплектующих, которые могут понадобиться для осуществления ремонта самых разных неисправностей.

Дополнительные инструменты и материалы:

  1. Пассатижи — для помощи фиксации или сгибания, откручивания элементов при монтаже
  2. Соединительные муфты — для подключения, соединения или отвода трубок радиатора.
  3. Труборез — используется разрезания трубок.
  4. Припой — для паяния с помощью газовой горелки.
  5. Набор шестигранников — некоторые модели холодильников имеют крепежные болты под шестигранник.
  6. Муфта Ганзена — Во время капитального ремонта холодильника необходимо осуществить герметичное подключение к заправочному патрубку мотор-компрессора холодильного аппарата или морозильной камеры.
  7. Герметизирующий карандаш — для моментального устранения утечек.
  8. Горелка с разными насадками — нужна для для пайки патрубков и капилляпных трубок.
  9. Аэрозоль — для удаления грязи, жира и различных загрязнений с элементов холодильника мешающих мастеру в процессе ремонта аппарата.
  10. Герметик — применяется для герметизации различных полостей, технологических отверстий и силиконовых уплотнителей холодильных аппаратов.
  11. Депрессор — наконечник на сервисный шланг.
  12. Зеркало инспекционное — Используется для осмотра труднодоступных мест.
  13. Индикатор вращения электродвигателя — обеспечивает индикацию вращающегося поля и вращ.электродвигат.
  14. Гребенка — используется для чисти и правки ребер конденсатора кондиционера и испарителя.
  15. Инжектор — Шприц для масел и присадок. Используется в ремонте компрессора.
  16. Сменный газовый картридж — питание для горелки.
  17. Кислотный очиститель — применяется при очистке конденсаторов холодильника.
  18. Клей универсальный (холодная сварка) — в редких случаях тоже может пригодиться.
  19. Ключ для ниппеля 2-х сторонний — применяется для откручивания ниппеля.
  20. Коврик огнеупорный — применяется для обеспечения безопасности при проведении огнеопасных работ.
  21. Заправочные шланги — нужны для заправки контура хладогентом.
  22. Электронная линейка холодильщика — Моментально действующий преобразователь давления в температуру хладагента Refrigerant Slider является удобным инструментом для профессионалов Инструмент имеет шкалу на большинство известных хладагентов.
  23. Клапан Шредера— нужен для подключения монометрических коллекторов для ваккумирования и заправки хладагентов в холодильник. С помощью него можно подсоединить разные оборудования для тестирования холодильника.
  24. Кусачки — для обрезания капилляра

Качество выполняемого ремонта зависит не только от умений, навыков и общего профессионализма мастера, но и от наличия у него всего необходимого оборудования, материалов и комплектующих. Наличие всего этого даст возможность осуществлять ремонт холодильного оборудования не только качественно но и быстро, что очень важно в такой работе.
