Что такое геркон и как его проверить

Что такое геркон?

Геркон образуется от двух слов:  ГЕРметичный КОНтакт. Давайте рассмотрим его поближе:

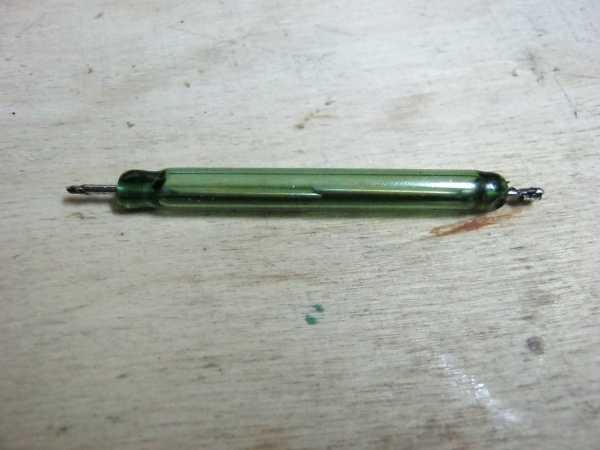

Как вы видите на фото, самый простой геркон состоит из стеклянной колбочки. В ней находятся две железные пластинки. Весь прикол геркона состоит в том, что эти пластинки замыкаются, когда геркон попадает в магнитное поле. Магнитное поле можно вызвать каким-нибудь куском магнита или с помощью катушки индуктивности,  на которую подано напряжение  прямо на ее выводы. Электрический ток, проходя по катушке, создает магнитное поле. В свою очередь это самое магнитное поле может управлять герконом.

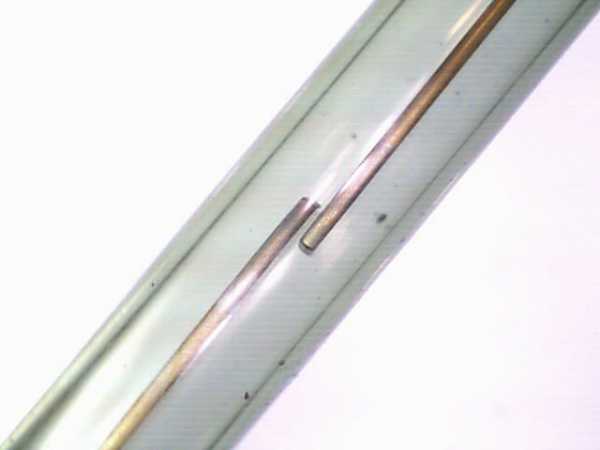

Давайте рассмотрим поближе этот самый геркон через наш USB микроскоп. В обычном состоянии железные пластинки геркона, как вы видите, не замкнуты.

Но стоит нам только приподнести магнитик, как они сразу же замыкаются. В данном случае я использовал магнитик от динамика мобильного телефона.

Как же проверить геркон на работоспособность? Все вы, наверное, помните статью как проверить предохранитель мультиметром. Так вот, геркон проверяется почти таким же способом. Берем наш мультик, ставим крутилку на прозвонку и цепляемся щупами за геркон. Мультиметр  покажет  нам обрыв.



Теперь же берем динамик-громкоговоритель, а как мы знаем, в основу его  лежит тороидальный магнит, и создаем магнитное поле для геркона. В свою же очередь, контакты геркона замыкаются и  у нас из мультика доносится сигнал «пииииииииииииииииип»  и на нули на дисплее.

Отсюда делаем умозаключение, что наш подопечный жив и здоров 🙂

Если есть большое желание, на Али можно приобрести

любые виды стеклянных герконов.

www.ruselectronic.com

Проверка радиодеталей — часть 2

2017-11-11 Статьи

Продолжаем тему о методике проверки радиоэлектронных компонентов, начатую в первой части. Сегодня поговорим о других наиболее распространенных радиодеталях, таких как транзисторы, терморезисторы, герконы и другие.

Терморезисторы

Терморезисторы — это полупроводниковые приборы, которые меняют свое сопротивление в зависимости от температуры. Терморезисторы подразделяются на два типа:

Термисторы (NTC — c отрицательным температурным коэффициентом ) — сопротивление термистора уменьшается с увеличением температуры. Нашли широкое применение в различных областях радиоэлектроники, особенно там, где важен контроль за температурой.

Позисторы ( PTC

 — с положительным температурным коэффициентом ) — сопротивление позистора увеличивается с уменьшением температуры. В отличии от термисторов на данный момент встречаются гораздо реже. Пожалуй классический пример применения позисторов — телевизоры с электро-лучевой трубкой, где они выполняют роль стабилизирующих нагревательных элементов в схемах размагничивания кинескопа.

Методика проверки термисторов и позисторов одинаковая. Нам понадобится мультиметр и нагревательный прибор, фен или паяльник. На мультиметре выставляем режим омметра и подключаем его щупы к выводам терморезистора. Запоминаем значение сопротивления. После этого начинаем нагревать терморезистор, значение сопротивления в зависимости от типа ( PTC или NTC ) будет увеличиваться или уменьшаться пропорционально нагреву. Это свидетельствует об исправности радиоэлемента. Если же сопротивление не меняется или изначально близко к 0 — значит деталь неисправна.

Герконы

Герконы относятся к классу магнитоуправляемых коммутационных устройств, само слово «геркон» это сокращение от герметезированный контакт. Представляет из себя стеклянную колбу с встроенной в нее контактной группой. Контакты выполнены из ферромагнитного материала, их срабатывание происходит под действием магнитного поля. В этом качестве может выступать обычный магнит. Часто встречаются в различных датчиках, системах охранной сигнализации.

Проверить геркон элементарно, для этого понадобится мультиметр и магнит. Тестер выставляем на прозвонку и подключаем к щупам геркон. На дисплее значение будет 1 — то есть наш контакт разомкнут. Подносим магнит к геркону — контакт замыкается и мультиметр издает звуковой сигнал. Значит геркон в порядке.

Датчик Холла

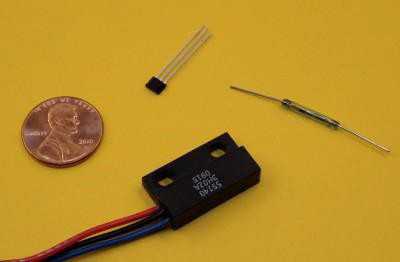

Датчики Холла по своему назначению схожи с герконами, то есть являются магнитоуправляемыми устройствами, но в отличии от них являются не электромеханическими, а электронными. Главное их преимущество перед герконом в отсутствии механических контактов, а следовательно долговечности. Применяются в первую очередь как бесконтактные датчики.

Для проверки датчика вполне достаточно обычного мультиметра и источника питания постоянного тока. Любой датчик Холла имеет три вывода — плюсовой, общий и сигнальный. Плюсовой вывод обычно первый, если смотреть со стороны маркировки, средний — общий и третий сигнальный. Значит подключаем наш источник питания плюсом на первый вывод и минусом на средний. Теперь берем тестер, переводим в режим измерения постоянного тока и подключаем плюсовой щуп на первый вывод, а минусовой на третий сигнальный вывод. Мультиметр должен показывать напряжение, близкое к нулю. Теперь подносим к нашему датчику магнит и напряжение должно возрасти до значения близкого к значению напряжения источника питания. Это говорит о том, что датчик Холла исправен.

Транзисторы

В электронике в основном встречаются транзисторы трех типов —

  • биполярные
  • полевые
  • IGBT

Биполярный транзистор среди всех пожалуй наиболее распространен. По своей структуре его можно сравнить с двумя диодами, так как он имеет два p-n перехода, а структура диода представляет собой обычный p-n переход. Общая точка соединения называется базой, а крайние – коллектор и эмиттер. В зависимости от типа биполярный транзистор может быть прямой проводимости p-n-p или обратной n-p-n. Транзистор p-n-p структуры можно представить как два диода, направленных катодами друг к другу, а у n-p-n структуры соответственно базой будут соединены аноды.

Получается, что биполярный транзистор можно проверить на исправность точно так же как диоды, в прямом направлении падение напряжения на переходе будет равно какому-то значению, а в обратном направлении должно стремиться к бесконечности. Давайте убедимся в этом.

Берем какой-нибудь транзистор, узнаем его распиновку, или как говорят цоколевку. Другими словами выясняем какие выводы у него будут базой, коллектором и эмиттером. Теперь берем мультиметр и выставляем его в режим проверки диодов. Если транзистор попался n-p-n структуры, значит красный (+) щуп подключаем к базе, а черный (-) к коллектору. На дисплее должна отображаться величина, соответствующая падению напряжения на переходе. Далее плюсовой щуп оставляем на базе, а черный подключаем к выводу эмиттера. На дисплее также должно отображаться какое либо значение. Теперь проверяем переход база-эмиттер и база-коллектор в обратном направлении. В обоих случаях на дисплее значение должно быть близко к бесконечности, то есть 1.

Если транзистор попался p-n-p структуры, то методика проверки точно такая же, только к базе подключаем минусовой щуп, а плюсовой поочередно подключаем к коллектору и эмиттеру.

Если мультиметр при проверки в прямом и обратном направлении какого либо перехода показывает бесконечность в обе стороны — значит переход находится в обрыве и такой транзистор неисправен. Если же значение при проверке одного из переходов близко или равно 0 — это однозначно говорит о пробое перехода и такой транзистор также является неисправным.

Полевые транзисторы отличаются по своему принципу действия от биполярных, поэтому и методика их проверки будет немного отличаться. Главное отличие полевых транзисторов от биполярных — управление выходным током происходит благодаря изменению приложенного электрического поля, то есть напряжения, тогда как у биполярных выходным током управляет входной ток базы. По своей структуре они разделяются на транзисторы с управляющим p-n переходом (J-FET) и транзисторы с изолированным затвором (MOSFET).

Также как и биполярные полевые транзисторы имеют три вывода — сток (область, куда стекаются носители), исток

( источник носителей тока), затвор (управляющий электрод). Перед проверкой в первую очередь необходимо выяснить структуру транзистора и какой вывод за что отвечает.

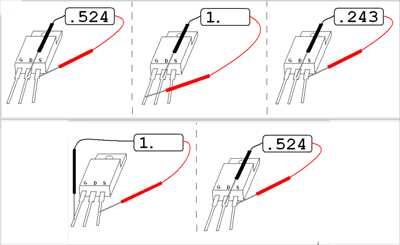

Ну а дальше берем мультиметр и выставляем его в режим проверки диодов. Черным минусовым щупом прикасаемся к стоку, а красным плюсовым касаемся истока. Мультиметр покажет падение напряжения на переходе 0,5 — 0,8 В. В обратном направлении прибор покажет бесконечность. Далее черный щуп оставляем на стоке, а красным касаемся затвора и вновь возвращаем его на исток. Мультиметр должен показать близкое к нулю значение, так как транзистор открылся. При смене полярности величина не должна изменяться. Теперь черный щуп кратковременно подключим на затвор и снова вернем его на вывод стока, при этом красный щуп оставляем на истоке. Полевой транзистор должен закрыться и мультиметр будет снова показывать падение напряжения на переходе. такова методика проверки n-канального транзистора. Для p-канального все будет точно также, просто меняем полярность.

Ну и наконец IGBT транзисторы. Это некий гибрид биполярных и полевых транзисторов, о чем свидетельствует даже его название ( IGBT— биполярный транзистор с изолированным затвором). Применяются такие транзисторы в первую очередь в силовой электронике в качестве мощных электронных ключей. Например их часто можно встретить в сварочных инверторах. Можно сказать что в IGBT транзисторе полевой транзистор малой мощности способен управлять мощным биполярным. В сочетании быстродействия полевого транзистора и мощности биполярного и заключается основное преимущество IGBT транзисторов.

Так же как и в случае с другими типами транзисторов перед проверкой IGBT необходимо выяснить назначение его выводов. У IGBT транзистора вывод затвора обозначается буквой G – Gate, вывод эмиттера E –Emitter

и вывод коллектора С – Collector. Ну а далее начинаем проверку с помощью мультиметра. Красный щуп ставим на затвор, черный на эмиттер. Мультиметр должен показывать бесконечность. При смене полярности результат должен быть таким же. Далее черный ставим на коллектор, а красный на эмиттер. На дисплее должна отображаться 1, то есть бесконечность. При смене полярности, при наличии в транзисторе шунтирующего диода, мультиметр покажет величину падения напряжения на диоде, если диод отсутствует то прибор будет показывать бесконечность.

В некоторых случаях напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда понадобится источник постоянного напряжения в 9-15 В.

Также для проверки IGBT можно собрать простенькую схему, которая наглядно продемонстрирует исправность проверяемого транзистора.

В правом положении переключателя IGBT транзистор открыт, о чем будет свидетельствовать свечение лампы. При переключении
тумблера в левое положение – IGBT транзистор закроется. Лампа при этом не должна гореть.

Если лампа не светится в обоих положениях – значит транзистор не пропускает ток. Проверьте правильно ли собрана схема, если все нормально — значит в транзисторе обрыв. Если лампа светится постоянно – это означает короткое замыкание в транзисторе. Такой транзистор неисправен.

electric-blogger.ru

как проверить геркон видео Видео база

…

3 лет назад

Выбрать и купить герконы можно тут: http://ali.pub/kovlt Материал для видео использовался с сайта: http://www.ruselectronic.com/news/…

…

2 лет назад

Видео о том, что такое геркон, как он работает, где применяется и наглядное включение геркона в схеме. Групп…

…

2 лет назад

Геркон – это герметичный магнитоуправляемый контакт. Герконовое реле в качестве переключающих контактов…

…

3 лет назад

Обзор, тест и установка проводного датчика (геркон). Геркон “NO” – разрывает эл. цепь в присутствии магнитного…

…

3 лет назад

Всем привет! В моём видео о датчике Холла много народа называло этот датчик герконом. В этом ролике я бы…

…

8 лет назад

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Самое простое герко…

…

2 лет назад

Follow ▽ VK http://vk.com/publicrgb▽ ▽ Facebook: https://www.facebook.com/profile.php?…▽ ▽ google+ : https://plus.google.com/u/0/+hibirdlo… ▽ ▽ Twitch …

…

4 лет назад

В видео показано, как из подручных материалов сделать датчик уровня жидкости(воды). ——————————————–…

…

2 лет назад

Из геркона можно сделать звуковой генератор однотонального сигнала.Для этого на геркон надо намотать кату…

…

4 лет назад

Привет)) Урок 2 научить и расскажет как пользоваться и что такое геркон) Будет интересно) Приятного просмотра!)

…

5 меc назад

“Літній ранок”, виконує Чумак Олександр, Івана Купала-День с.Трушки, відео Геркон, 6 липня 2018р.

…

1 лет назад

sxematube – проверка исправности геркона.

…

6 лет назад

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Описание устройств…

…

4 лет назад

Полезная информация про герконы есть у нас на странице http://www.asutpp.ru/datchiki/gerkon/

…

3 лет назад

Можно купить на GoodGadget.ru.

…

3 лет назад

Устройство формует герконы и опрессовывает концы выводов. Одновременно устанавливается два геркона для…

…

1 лет назад

герконы , а точнее то что от них осталось.

video-base.ru

Как работает геркон – проверка и применение своими руками, принцип действия основных типов герконовых датчиков (переключающий, нормально открытый, разомкнутый и замкнутый контакт)

Приобретались эти датчики по наводке из комментариев к одному из моих прошлых обзоров.
По большому счёту обозревать тут нечего, поскольку принцип их действия простой, но одному моему товарищу стало интересно, что это вообще такое и как оно работает — об этом и решил написать этот небольшой наглядный обзор.

Принцип работы

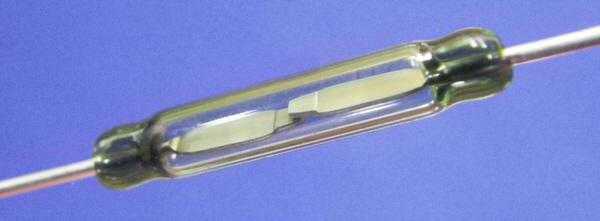

Геркон (герметизированный контакт) представляет собой стеклянную колбочку, внутри которой находятся две упругие контактные ферромагнитные пластины, которые при погружении в магнитное поле смыкаются и образуется контакт, по которому затем течёт ток.
Колбочка при этом обычно заполнена инертным газом или в ней содержится вакуум. Пример работы схематично отображён на анимации ниже, где подносится обычный магнит.

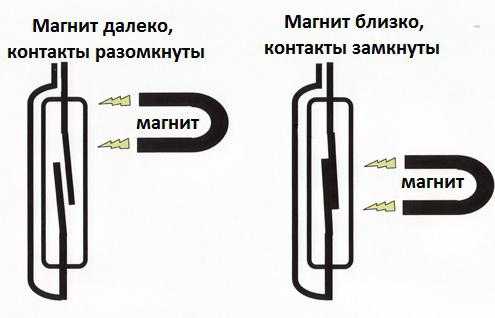

Почему пластины собственно смыкаются и размыкаются от наличия магнитного поля. Как уже было выше сказано, пластины сами по себе — ферромагнитные, т.е. они активно притягивают к себе магнит и в тоже время сами активно притягиваются магнитом. Аналогичные свойства есть у обычного железа. Магнит имеет две полярности — северную и южную, причём магнитные линии всегда идут от северного полюса к южному. При поднесении магнита к геркону, магнитные линии также будут проходить через эти упругие пластины. В данном случае на рисунке, северный полюс магнита расположен слева, южный — справа. Соответственно край верхней пластины становится южной полярности, а край нижней пластины — северной полярности — в итоге пластины замыкаются. При отдалении магнита — пластины за счёт своей упругости размыкаются. Если магнит по отношению к этим пластинам расположить неправильно, то магнитные линии будут проходить через них неравномерно, и контакты не смогут сомкнуться.

В продаже можно найти три основных типа герконовых датчиков:
1) Нормально открытые (обозреваемые), которые в обычном состоянии разомкнуты, а при погружении в магнитное поле — цепь замыкается.
2) Нормально закрытые, — уже обратный принцип: в обычном состоянии контакты замкнуты, но при погружении в магнитное поле контакты размыкаются.
3) Герконы-переключатели, — в отличии от двух первых, имеют уже 3 вывода и 3 пластины внутри соответственно. В спокойном состоянии замкнута одна пара контактов, при погружении в магнитное поле — уже другая пара.

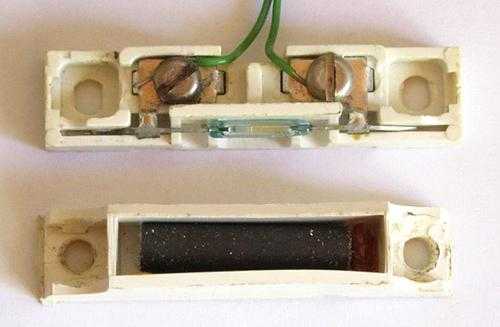

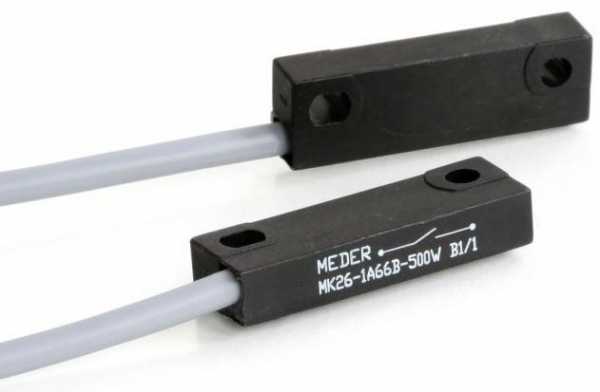

Герконы также бывают рассчитанными на коммутацию большого тока или ртутными, где места соприкосновения пластин смочены каплей ртути для подавления дребезга контактов. Основное применение герконов — системы безопасности и автоматики, как наиболее простой пример — автоматический запуск какого-либо действия при открывании двери или окна, например посыл сигнала тревоги. На основе герконов делают герконовые реле — в высоковольтных установках такие используются для защиты от перегрузок по току, в этом случае геркон помещается в катушку.

Внешний вид. Размеры
Взял нормально открытые (разомкнутые) в количестве 10 штук.
Стеклянная капсула со слегка зеленоватым оттенком.

Размеры соответствуют 2×14мм

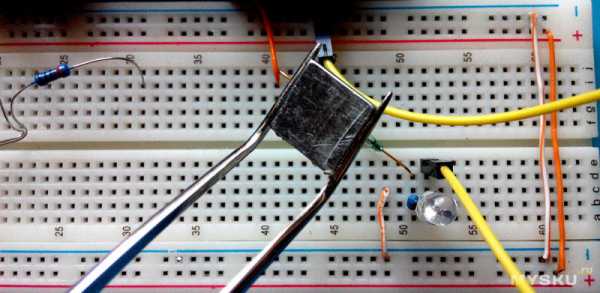

Собрал на макетке простую цепь со светодиодом, в разрыв которой поместил геркон, дабы проверить его работу, поднеся к нему плоский неодимовый магнит, и поскольку магнитные поля имеют разные полюса, то контакты в герконе стабильно замыкаются только если направить магнит на него торцом и поперёк.

В других положениях магнита, контакты в герконе не будут замкнуты:


Пример с магнитами из мотора: повернув одной стороной — контакты замыкаются, другой стороной — никакой реакции. Поэтому этот момент стоит учитывать.

Как происходит изменение состояния пластин — в увеличенном виде под цифровым микроскопом

Вдобавок ко всему неплохо было бы показать простейший наглядный тест работы этого датчика с выполнением какого-нибудь действия при открывании-закрывании двери комнаты, например включении настольной лампы посредством модуля реле.

Сначала надо упаковать сам геркон.

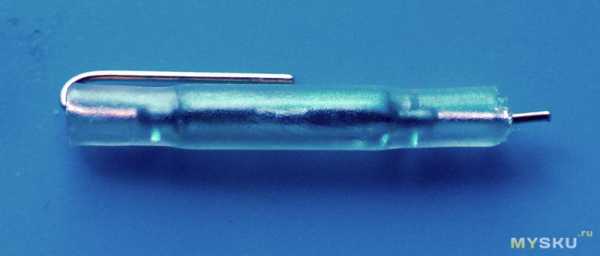

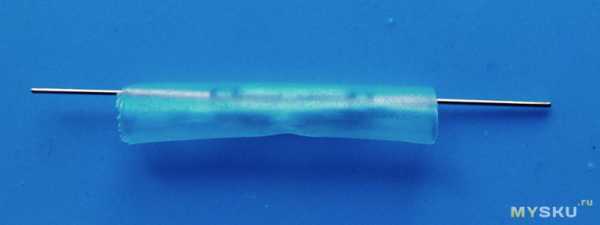

Надевается кусочек термоусадки, обжимается горячим воздухом

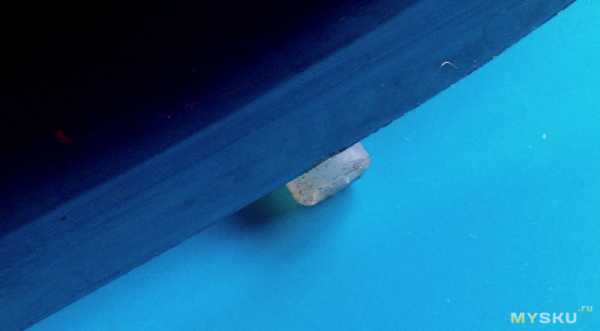

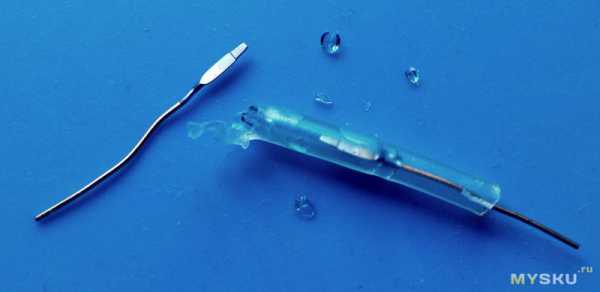

Необходимо загнуть один вывод. Но тут меня поджидал первый блин комом — отогнув вывод практически у самого основания колбочки — стекло раскололось и геркон пришёл в негодность:

Чтобы этого не произошло, надо вывод, отступив от основания капсулы на 1-2мм, зажать пинцетом и только потом уже загибать его:

Второй вывод чуть укоротил, вместе с термоусадкой

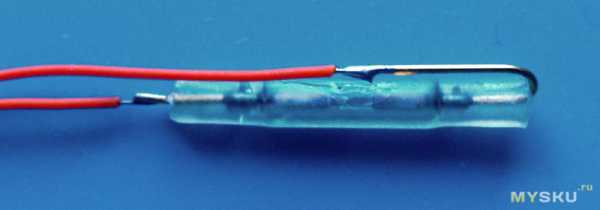

Припаиваю провод к обоим выводам провод

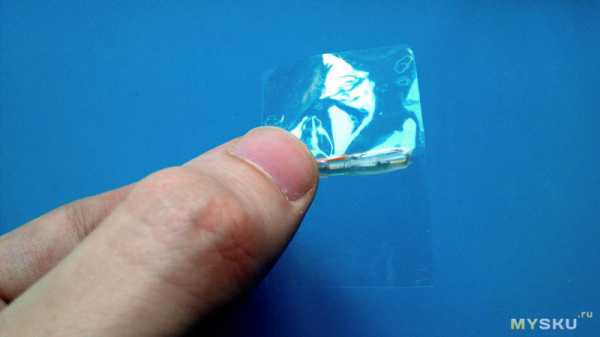

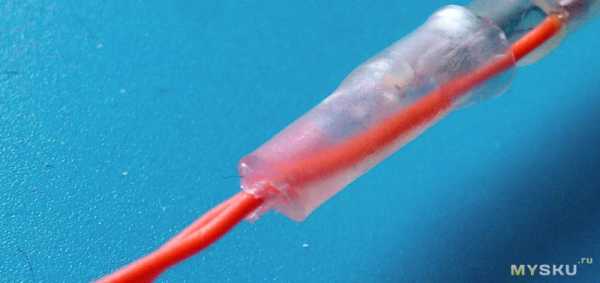

Теперь всё это дело надо как-то закрепить. Поэтому мелкими ломтиками нашинковал стержень от клеевого пистолета:

Надел на геркон сверху ещё термоусадки, у основания немного набил внутрь обрезков термоклея:

Обдул горячим воздухом

Излишки клея убрал

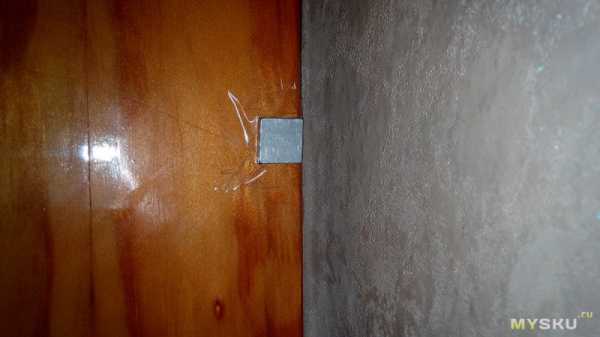

Дело осталось за малым. Прикрепить магнит на дверь, а геркон на стену, напротив магнита. Для показательного теста здесь сгодился и обыкновенный скотч, благо и обратно можно быстро всё снять.
