Как работает фазорегулятор двигателя К4М
Для улучшения наполнения цилиндров топливной смесью на всех режимах двигатели 1,6л оборудованы фазорегулятором распределительного вала впускных клапанов.
Смещение момента закрытия впускных клапанов оптимизирует наполнение цилиндров топливной смесью в зависимости от частоты вращения коленчатого вала.
В результате повышается крутящий момент на режиме средних нагрузок и мощность при высокой частоте вращения коленчатого вала.
При высокой частоте вращения коленчатого вала более позднее закрытие впускных клапанов обеспечивает поступление дополнительной порции топливной смеси за счет высокой скорости движения смеси.
Напротив, при невысокой частоте вращения инерция движения смеси невелика.
Поэтому желательно более раннее закрытие выпускных клапанов, чтобы избежать недостаточного наполнения цилиндров и потерю крутящего момента вследствие вытеснения части свежей смеси.
Чем выше частота вращения коленчатого вала, тем позднее должно происходить закрытие впускных клапанов.

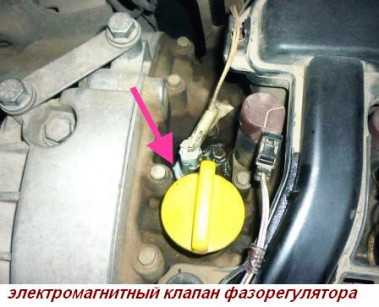

Количество масла, подаваемого к фазорегулятору, определяется электромагнитным клапаном, установленным на головке блока цилиндров (см. рис. 2).
На клапан подается электропитание в виде переменного сигнала степени циклического открытия (амплитудой 12 В и частотой 250 Гц,).
Это позволяет подавать масло в механизм фазорегулятора и таким образом изменять угол сдвига фаз.
Фазорегулятор распределительного вала постоянно изменяет фазы газораспределения.
ЭБУ посылает на электромагнитный клапан переменный сигнал степени циклического открытия, величина которого пропорциональна требуемому смещению фаз.
Фазы постоянно изменяются от 0˚ до 43˚ по углу поворота коленчатого вала.
При частоте вращения коленчатого вала в пределах 1500–4300 мин –1 ЭБУ подает напряжение питания на электромагнитный клапан.
При превышении 4300 мин–1 питание электромагнитного клапана прекращается. При этом положение механизма фазорегулятора способствует наполнению цилиндров при высокой частоте вращения коленчатого вала. В этом положении запорный плунжер блокирует механизм.
При частоте вращения до 1500 мин–1 напряжение питания не подается на электромагнитный клапан. Механизм заблокирован плунжером. С момента подачи питания на электромагнитный клапан при частоте вращения коленчатого вала более 1500 мин–1 под действием давления масла запорный плунжер отходит и высвобождает механизм.
Управление электромагнитным клапаном фазорегулятора распределительного вала происходит при соблюдении следующих условий:
– датчик частоты вращения коленчатого вала исправен;
– датчики положения распределительных валов исправны;
– система впрыска исправна;
– после запуска двигателя;
– Двигатель работает не на холостом ходу при нажатой педали акселератора;
– получено пороговое значение профиля впрыска, устанавливаемого с учетом нагрузки и частоты вращения коленчатого вала;
– температура охлаждающей жидкости находится в пределах 10 — 120˚ С;
– повышенная температура масла в двигателе.
Резервные режимы:
– возврат фазорегулятора в исходное положение;
– нулевое смещение фаз.
Примечание. При блокировке электромагнитного клапана в открытом положении двигатель на холостом ходу работает не устойчиво, давление во впускной трубе повышено. При этом отмечается более шумная работа двигателя.
Основные неисправности электромагнитного клапана фазорегулятора:
– разомкнутая цепь;
– замыкание на массу или на +12В;
– смещение или рассогласование запрограммированных значений;
– неправильное определение положения фазорегулятора;
– величина регулирования вне допустимых пределов.
autoruk.ru
Работа частотного преобразователя
Для начала расскажу небольшую сказку.
Жил-был двигатель постоянного тока. И все было хорошо. Но однажды родился Никола Тесла и доказал всему миру, что использовать переменное напряжение вместо постоянного лучше. И тогда появился на свет асинхронный двигатель переменного тока. И стало все ещё лучше. Он был и проще в изготовлении, и дешевле в обслуживании, и долговечнее двигателя постоянного тока, и на нем не надо было менять щетки. Но две у него было беды, не получалось на нем регулировать обороты (вернее, это можно было сделать, но для этого нужно было бы изменить частоту сети, которая составляет 50 (в некоторых странах 60) Гц) и большие пусковые токи. И тогда один умный человек (а, может, и несколько) придумал преобразователь частоты.
Как можно понять из этой сказки, частотный преобразователь, в большинстве своем, призван регулировать обороты асинхронных двигателей переменного тока. Конструктивно преобразователь можно разделить на три части:
- Выпрямитель
- Схема управления.
- Инвертор.
Не будем сильно углубляться в схемы, нам важен принцип.
Частотный преобразователь – принцип работы
Преобразователь питается от сети переменного тока 220/380 вольт. Первым в схеме стоит выпрямитель, который преобразует переменное напряжение в постоянное. Постоянный ток поступает на инвертор (устройство, позволяющее получить из постоянного тока переменный) и с помощью схемы управления преобразуется в переменное напряжение заданной величины и частоты. Происходит это обычно при использовании метода ШИМ (широтно-импульсной модуляции). Принцип ШИМ довольно прост. Устройством формируются сигналы с определенной частотой и напряжением, которые с учетом индуктивности двигателя становятся похожими на синусоидальное напряжение, за счет которого двигатель и начинает получать вращательный момент.
Есть еще один момент: скалярное или векторное управление. Предпочтительней использовать скалярное управление, хотя при этом повышается цена устройства. Векторное управление, как можно понять из названия, задает вектор – то есть используется схема, при которой задаются значения величины напряжения и частоты импульсов. То есть, получается более примитивная схема управления. Хотя все зависит от того, что вы собираетесь использовать. Если вам не требуется особо точных значений количества оборотов, то можно присмотреться к преобразователям частоты с векторным управлением.
Еще одна интересная особенность в том, что КПД преобразователя частоты гораздо выше при минимальных нагрузках.
Есть и ещё одна интересная особенность — что однофазное, что трехфазное напряжение получается путем преобразования постоянного напряжения, соответственно, чисто теоретически, преобразователь частоты можно использовать в однофазных сетях, но питать при этом трехфазного потребителя. На практике такую возможность, конечно же, нужно узнавать у производителя.
Продолжение сказки.
И пропало восхищение людей двигателем постоянного тока, и пришла всенародная любовь и слава к двигателю переменного тока. Ибо теперь не стало у него недостатков (ну или они стали очень незначительными).
Таким образом, появилась возможность регулировать обороты асинхронного двигателя переменного тока в довольно широких пределах.
Частотный преобразователь при обрыве фазы питания
Как я уже упоминал, частотные преобразователи бывают однофазными (220 В) и трехфазными (380 В). Предпочтительнее использовать трехфазные, потому что у них более высокий КПД. При обрыве фазы у однофазного преобразователя он попросту перестанет работать. В случае с трехфазным, как правило, сработает защита. Но давайте предположим, что она не сработала. Как и любое устройство, данный прибор рассчитан на определенные характеристики, одной из них является протекающий через устройство ток. Выпрямитель в данном случае представляет собой три однофазных диодных моста.
Согласно закону Кирхгофа (сумма токов входящих в узел, равна сумме токов исходящих), каждый из этих мостов будет пропускать через себя одну треть общего тока.
При обрыве фазы общий ток остается неизменным, но оставшиеся два диодных моста будут пропускать через себя уже половину, что уже само по себе, не является для них нормальным режимом. Ситуацию усугубляет и то, что при выпрямлении переменного тока одной фазы вместо трех идет потеря мощности примерно в 40%, а иногда и больше. Эти потери сокращаются за счет выпрямления трехфазного. То есть, при обрыве одной фазы, общий ток потребляемый преобразователем частоты из сети при обрыве одной из фаз еще более возрастает (примерно на 40%), чтобы обеспечить конечного потребителя заданной мощностью (двигателю очень не нравится, когда ему не дают кушать электричество в нужном количестве).
Получается, что если в устройстве не будет защиты от обрыва одной из фаз – оно будет работать, но очень недолго (особенно в режимах близких к максимальным), потому что в выпрямителе сгорят диодные мосты как минимум, как максимум последствия этим не ограничатся. Хотя, при условии, что защита не сработает, на минимальных и средних значениях мощности преобразователь будет прекрасно работать, правда при этом значительно уменьшится его КПД.
jelektro.ru
Принцип работы механизмов газораспределения — DRIVE2
Принцип работы механизмов газораспределения
Регулируемые фазы газораспределения
В современных двигателях последних моделей, особенно европейских и японских производителей, механизмы, позволяющие изменять коэффициент наполнения цилиндров за счет изменения перекрытия клапанов. Благодаря регулируемым фазам газораспределения можно влиять как на количество свежего заряда, так и на долю остаточных отработавших газов. В зависимости от частоты вращения коленчатого вала и от степени открытия дроссельной заслонки поведение поступающего в цилиндр заряда и выход из него отработавших газов сильно меняются. При установке постоянных фаз газораспределения газообмен возможно оптимизировать лишь для определенного диапазона частот вращения. Регулируемые фазы газораспределения позволяют вносить корректировки с учетом изменения частоты вращения коленчатого вала и различного наполнения цилиндров рабочей смесью.
• Увеличение выходной мощности двигателя;
• Получение благоприятной характеристики изменения крутящего момента в широком диапазоне оборотов коленчатого вала;
• Снижение содержания вредных веществ в отработавших газах;
•Снижение шумности работы двигателя.
В обычном двигателе коленчатый и распределительный валы связаны друг с другом механически (посредством зубчатого ремня, шестерен или цепи).
В двигателях с регулированием фаз газораспределения с помощью поворота распределительного вала можно добиться его «рассогласования» с положением коленчатого вала, благодаря чему изменится перекрытие клапанов.
Поворот распределительного вала осуществляется посредством электрического или электрогидравлического привода. Простые устройства могут устанавливать вал только в одном из двух положений. Более сложные устройства позволяют в пределах определенного диапазона плавно поворачивать распределительный вал относительно коленчатого.
В современных быстроходных двигателях открытие впускного клапана происходит в среднем за 10-35° до прихода поршня в в.м.т., а закрытие — через 40-85° после н.м.т. Выпускной клапан закрывается через 10-30° после прохода в.м.т. Однако указанные средние пределы открытия и закрытия клапанов по конструктивным соображениям могут быть изменены как в большую, так и в меньшую сторону.
Для получения максимальной мощности необходимо обеспечить максимально возможные значения углов опережения открытия и запаздывания закрытия впускных клапанов. На высоких оборотах двигателя наполнение цилиндра происходит благодаря инерции газового потока при еще открытом впускном клапане во время подъема поршня. Наоборот, на низких оборотах двигателя большое значение запаздывания закрытия впускного клапана вызывает частичное вытеснение из цилиндра заполнившей его свежей рабочей смеси, что приводит к значительному уменьшению крутящего момента двигателя.
Рассмотрим устройство и принцип действия фазорегулятора на примере двигателя RENAULT F4P.
Двигатель F4P оборудован одним фазорегулятором, установленным в зубчатом шкиве впускного распределительного вала (рис.1).
Шкив состоит из двух частей: крыльчатки с лопатками, закрепленной на распределительном валу и цилиндра с камерами, закрепленного на зубчатом шкиве распределительного вала. При определенных условиях электронный блок управления (ЭБУ) выдает управляющую команду на электромагнитный клапан. Открытый клапан обеспечивает подачу масла под давлением по центральному каналу распределительного вала. Масло поступает через центральное отверстие крыльчатки и отверстие для подъема плунжера. Под воздействием давления масла плунжер смещается вверх и освобождает крыльчатку, в результате чего под действием давления масла лопатки крыльчатки и, соответственно, фазорегулятор поворачиваются в направлении максимального запаздывания закрытия впускных клапанов. При снятии управляющего напряжения на электромагнитном клапане лопатки крыльчатки возвращаются в исходное положение под действием вращения двигателя, после чего плунжер блокирует всю систему в положении минимального запаздывания впускных клапанов.
Электромагнитные управляющие клапаны (рис. 2) обеспечивают подачу масла под давлением к фазорегуляторам распределительного вала. При прекращении подачи управляющего напряжения на электромагнитные клапаны от ЭБУ фазорегуляторы возвращают распределительные валы в положение минимального запаздывания впускных клапанов, обеспечивая тем самым получение максимального крутящего момента на малых оборотах.
На автомобилях с двигателем F4P фазорегулятор распределительного вала действует при соблюдении следующих условий:
Частота вращения коленчатого вала двигателя выше 1500 об/мин.
Давление во впускном трубопроводе выше 500 мбар.
Температура охлаждающей жидкости выше 30°C.
Управление фазами перекрытия клапанов осуществляется ЭБУ на основе сигналов датчиков положения коленчатого и распределительного валов, температуры охлаждающей жидкости и скорости автомобиля. При этом диапазон регулирования угла поворота распределительного вала в режиме холостого хода составляет –5-5?, а в режиме резкого увеличения оборотов 0-30? При этом отношение включенного состояния клапана фазорегулятора составляет 0-2% и 0-60% соответственно.
Зная принцип действия и диапазон регулирования, можно диагностировать клапаны фазорегулятора по нескольким параметрам. Для этого необходимо иметь сканер, осциллограф и измеритель разрежения. Отметим, что ЭБУ двигателем не всегда выдает ошибку при неисправности или подклинивании клапана фазорегулятора.
При заклинивании управляющего электромагнитного клапана в открытом положении или фазорегулятора в положении максимального опережения открытия впускных клапанов, двигатель неустойчиво работает на холостом ходу, давление во впускном трубопроводе чрезмерно высокое (выше 360 мбар).
На осциллограмме представлены зависимости угла поворота распределительного вала от рабочего цикла клапана фазорегулятора. Отчетливо видно, как от подклинивающего плунжера клапана дестабилизируется угол поворота распределительного вала. Отсюда неустойчивая работа двигателя на холостом ходу и в режиме переменных нагрузок (2000-2500 мин-1).
В некоторых случаях при полностью заклинившем клапане двигатель вообще не работает на холостом ходу.
Практика показывает, что заклинивание клапана чаще всего вызвано наличием загрязнений в системе смазки двигателя. Это весьма характерно для российских условий, поскольку дороги у нас традиционно грязнее европейских. Для безотказной эксплуатации двигателей, оснащенных системами фазорегуляции, можно рекомендовать сокращение пробега до замены масла.
Нравится 3 Поделиться: Подписаться на автора
www.drive2.ru
| Частотные преобразователи предназначены для плавного регулирования скорости асинхронного двигателя за счет создания на выходе преобразователя трехфазного напряжения переменной частоты. В простейших случаях регулирование частоты и напряжения происходит в соответствии с заданной характеристикой V/f, в наиболее совершенных преобразователях реализовано так называемое векторное управление. Принцип работы частотного преобразователя или как его часто называют – инвертора: переменное напряжение промышленной сети выпрямляется блоком выпрямительных диодов и фильтруется батареей конденсаторов большой емкости для минимизации пульсаций полученного напряжения. Это напряжение подается на мостовую схему, включающую шесть управляемых IGBT или MOSFET транзисторов с диодами, включенными антипараллельно для защиты транзисторов от пробоя напряжением обратной полярности, возникающем при работе с обмотками двигателя. Кроме того, в схему иногда включают цепь “слива” энергии – транзистор с резистором большой мощности рассеивания. Эту схему используют в режиме торможения, чтобы гасить генерируемое напряжение двигателем и обезопасить конденсаторы от перезарядки и выхода из строя. Блок-схема инвертора показана ниже. Частотный преобразователь в комплекте с асинхронным электродвигателем позволяет заменить электропривод постоянного тока. Системы регулирования скорости двигателя постоянного тока достаточно просты, но слабым местом такого электропривода является электродвигатель. Он дорог и ненадежен. При работе происходит искрение щеток, под воздействием электроэрозии изнашивается коллектор. Такой электродвигатель не может использоваться в запыленной и взрывоопасной среде. Асинхронные электродвигатели превосходят двигатели постоянного тока по многим параметрам: они просты по устройству и надежны, так как не имеют подвижных контактов. Они имеют меньшие по сравнению с двигателями постоянного тока размеры, массу и стоимость при той же мощности. Асинхронные двигатели просты в изготовлении и эксплуатации. Основной недостаток асинхронных электродвигателей – сложность регулирования их скорости традиционными методами (изменением питающего напряжения, введением дополнительных сопротивлений в цепь обмоток). Управление асинхронным электродвигателем в частотном режиме до недавнего времени было большой проблемой, хотя теория частотного регулирования была разработана еще в тридцатых годах. Развитие частотно-регулируемого электропривода сдерживалось высокой стоимостью преобразователей частоты. Появление силовых схем с IGBT-транзисторами, разработка высокопроизводительных микропроцессорных систем управления позволило различным фирмам Европы, США и Японии создать современные преобразователи частоты доступной стоимости. Регулирование частоты вращения исполнительных механизмов можно осуществлять при помощи различных устройств: механических вариаторов, гидравлических муфт, дополнительно вводимыми в статор или ротор резисторами, электромеханическими преобразователями частоты, статическими преобразователями частоты. Применение первых четырех устройств не обеспечивает высокого качества регулирования скорости, неэкономично, требует больших затрат при монтаже и эксплуатации. Статические преобразователи частоты являются наиболее совершенными устройствами управления асинхронным приводом в настоящее время. Принцип частотного метода регулирования скорости асинхронного двигателя заключается в том, что, изменяя частоту f1 питающего напряжения, можно в соответствии с выражением неизменном числе пар полюсов p изменять угловую скорость магнитного поля статора. Этот способ обеспечивает плавное регулирование скорости в широком диапазоне, а механические характеристики обладают высокой жесткостью. Регулирование скорости при этом не сопровождается увеличением скольжения асинхронного двигателя, поэтому потери мощности при регулировании невелики. Для получения высоких энергетических показателей асинхронного двигателя – коэффициентов мощности, полезного действия, перегрузочной способности – необходимо одновременно с частотой изменять и подводимое напряжение. Закон изменения напряжения зависит от характера момента нагрузки Mс. При постоянном моменте нагрузки Mс=const напряжение на статоре должно регулироваться пропорционально частоте: Для вентиляторного характера момента нагрузки это состояние имеет вид: При моменте нагрузки, обратно пропорциональном скорости: Таким образом, для плавного бесступенчатого регулирования частоты вращения вала асинхронного электродвигателя, преобразователь частоты должен обеспечивать одновременное регулирование частоты и напряжения на статорной обмотке асинхронного двигателя. Преимущества использования регулируемого электропривода в технологических процессах Применение регулируемого электропривода обеспечивает энергосбережение и позволяет получать новые качества систем и объектов. Значительная экономия электроэнергии обеспечивается за счет регулирования какого-либо технологического параметра. Если это транспортер или конвейер, то можно регулировать скорость его движения. Если это насос или вентилятор – можно поддерживать давление или регулировать производительность. Если это станок, то можно плавно регулировать скорость подачи или главного движения. Особый экономический эффект от использования преобразователей частоты дает применение частотного регулирования на объектах, обеспечивающих транспортировку жидкостей. До сих пор самым распространённым способом регулирования производительности таких объектов является использование задвижек или регулирующих клапанов, но сегодня доступным становится частотное регулирование асинхронного двигателя, приводящего в движение, например, рабочее колесо насосного агрегата или вентилятора. При использовании частотных регуляторов обеспечивается плавная регулировка скорости вращения позволяет в большинстве случаев отказаться от использования редукторов, вариаторов, дросселей и другой регулирующей аппаратуры. При подключении через частотный преобразователь пуск двигателя происходит плавно, без пусковых токов и ударов, что снижает нагрузку на двигатель и механизмы, тем самым увеличивает срок их службы. Перспективность частотного регулирования наглядно видна из рисунка  Таким образом, при дросселировании поток вещества, сдерживаемый задвижкой или клапаном, не совершает полезной работы. Применение регулируемого электропривода насоса или вентилятора позволяет задать необходимое давление или расход, что обеспечит не только экономию электроэнергии, но и снизит потери транспортируемого вещества. Структура частотного преобразователя Большинство современных преобразователей частоты построено по схеме двойного преобразования. Они состоят из следующих основных частей: звена постоянного тока (неуправляемого выпрямителя), силового импульсного инвертора и системы управления. Звено постоянного тока состоит из неуправляемого выпрямителя и фильтра. Переменное напряжение питающей сети преобразуется в нем в напряжение постоянного тока. Силовой трехфазный импульсный инвертор состоит из шести транзисторных ключей. Каждая обмотка электродвигателя подключается через соответствующий ключ к положительному и отрицательному выводам выпрямителя. Инвертор осуществляет преобразование выпрямленного напряжения в трехфазное переменное напряжение нужной частоты и амплитуды, которое прикладывается к обмоткам статора электродвигателя. В выходных каскадах инвертора в качестве ключей используются силовые IGBT-транзисторы. По сравнению с тиристорами они имеют более высокую частоту переключения, что позволяет вырабатывать выходной сигнал синусоидальной формы с минимальными искажениями. Принцип работы преобразователя частоты Преобразователь частоты состоит из неуправляемого диодного силового выпрямителя В, автономного инвертора , системы управления ШИМ, системы автоматического регулирования, дросселя Lв и конденсатора фильтра Cв. Регулирование выходной частоты fвых. и напряжения Uвых осуществляется в инверторе за счет высокочастотного широтно-импульсного управления. Широтно-импульсное управление характеризуется периодом модуляции, внутри которого обмотка статора электродвигателя подключается поочередно к положительному и отрицательному полюсам выпрямителя. Длительность этих состояний внутри периода ШИМ модулируется по синусоидальному закону. При высоких (обычно 2…15 кГц) тактовых частотах ШИМ, в обмотках электродвигателя, вследствие их фильтрующих свойств, текут синусоидальные токи. Таким образом, форма кривой выходного напряжения представляет собой высокочастотную двухполярную последовательность прямоугольных импульсов (рис. 3). Частота импульсов определяется частотой ШИМ, длительность (ширина) импульсов в течение периода выходной частоты АИН промодулирована по синусоидальному закону. Форма кривой выходного тока (тока в обмотках асинхронного электродвигателя) практически синусоидальна. Регулирование выходного напряжения инвертора можно осуществить двумя способами: амплитудным (АР) за счет изменения входного напряжения Uв и широтно-импульсным (ШИМ) за счет изменения программы переключения вентилей V1-V6 при Uв = const. Второй способ получил распространение в современных преобразователях частоты благодаря развитию современной элементной базы (микропроцессоры, IBGT-транзисторы). При широтно-импульсной модуляции форма токов в обмотках статора асинхронного двигателя получается близкой к синусоидальной благодаря фильтрующим свойствам самих обмоток.  Такое управление позволяет получить высокий КПД преобразователя и эквивалентно аналоговому управлению с помощью частоты и амплитуды напряжения. Современные инверторы выполняются на основе полностью управляемых силовых полупроводниковых приборов – запираемых GTO – тиристоров, либо биполярных IGBT-транзисторов с изолированным затвором. На рис. 2.45 представлена 3-х фазная мостовая схема автономного инвертора на IGBT-транзисторах. Она состоит из входного емкостного фильтра Cф и шести IGBT-транзисторов V1-V6 включенными встречно-параллельно диодами обратного тока D1-D6. За счет поочередного переключения вентилей V1-V6 по алгоритму, заданному системой управления, постоянное входной напряжение Uв преобразуется в переменное прямоугольно-импульсное выходное напряжение. Через управляемые ключи V1-V6 протекает активная составляющая тока асинхронного электродвигателя, через диоды D1-D6 – реактивная составляющая тока.  И – трехфазный мостовой инвертор; В – трехфазный мостовой выпрямитель; Сф – конденсатор фильтра; Вариант схемы подключения частотного преобразователя фирмы Omron.
Подключение частотных преобразователей с соблюдением требований ЭМС Техническая информация преобразователи частоты , Optdrive английское качество. |
www.110volt.ru
Фазовращатель в ДВС. Что это такое и основной принцип работы. Разберем VVT, VVT-i, CVVT, VTC, VANOS, VTEC и прочие
Эффективность двигателя внутреннего сгорания зачастую зависит от процесса газообмена, то есть наполнения воздушно-топливной смеси и отвода уже отработанных газов. Как мы уже с вами знаем, этим занимается ГРМ (газораспределительный механизм), если правильно и «тонко» настроить его под определенные обороты, можно добиться очень не плохих результатов в КПД. Инженеры давно бьются над этой проблемой, решать ее можно различными способами, например воздействием на сами клапана или же поворотом распределительных валов …
СОДЕРЖАНИЕ СТАТЬИ
Чтобы клапана ДВС работали всегда правильно и не были подвержены износу, вначале появились просто «толкатели», затем гидрокомпенсаторы, но этого оказалось мало, поэтому производители начали внедрение так называемых «фазовращателей» на распределительные валы.
Зачем вообще нужны фазовращатели?
Чтобы это понять что такое фазовращатели и зачем они нужны, прочтите для начала полезную информацию. Все дело в том, что двигатель работает не одинаково на различных оборотах. Для холостых и не высоких оборотов идеальными будут «узкие фазы», а для высоких – «широкие».
Узкие фазы – если коленчатый вал вращается «медленно» (холостой ход), то объем и скорость отвода отработанных газов также невелики. Именно здесь идеально применять «узкие» фазы, а также минимальное «перекрытие» (время одновременного открытия впускных и выпускных клапанов) – новая смесь не проталкивается в выпускной коллектор, через открытый выпускной клапан, но и соответственно отработанные газы (почти) не проходят во впускной. Это идеальное сочетание. Если же сделать «фазирование» — шире, именно при невысоких вращениях коленчатого вала, то «отработка» может смешаться с поступающими новыми газами, снизив тем самым ее качественные показатели, что однозначно снизит мощность (мотор станет неустойчиво работать или даже заглохнет).
Широкие фазы – когда обороты растут, соответственно растет и объем и скорость перекачиваемых газов. Здесь уже важно быстрее продувать цилиндры (от отработки) и быстрее загонять в них поступающую смесь, фазы должны быть «широкими».
Конечно же руководит открытиями обычный распределительный вал, а именно его «кулачки» (своеобразные эксцентрики), у него есть два конца – один как бы острый, он выделяется, другой просто сделан полукругом. Если конец острый — то происходит максимальное открытие, если округлый (с другой стороны) – максимальное закрытие.
НО у штатных распределительных валов – НЕТ регулировки фаз, то есть они их не могут расширить или сделать уже, все же инженеры задают усредненные показатели – что-то среднее между мощностью и экономичностью. Если завалить валы в одну из сторон, то эффективность, либо экономичность двигателя упадет. «Узкие» фазы, не дадут ДВС развивать максимальную мощность, а вот «широкие» — не буде нормально работать на малых оборотах.
Вот бы регулировать в зависимости от оборотов! Это и было изобретено – по сути это и есть система регулирования фаз, ПОПРОСТОМУ — ФАЗОВРАЩАТЕЛИ.
Принцип работы
Сейчас не будем лезть вглубь, наша задача понять, как они работают. Собственно обычный распредвал на конце имеет распределительную шестерню, которая в свою очередь соединяется с ремнем или цепью ГРМ.
Распредвал с фазовращателем на конце имеет немного другую, измененную конструкцию. Здесь располагаются две «гидро» или электроуправляемые муфты, которые с одной стороны также зацепляются за привод ГРМ, а с другой стороны с валами. Под воздействием гидравлики или электроники (есть специальные механизмы) внутри этой муфты могут происходить сдвиги, таким образом, она может немного поворачиваться, тем самым меняя открытие или закрытие клапанов.
Нужно отметить, что не всегда фазовращатель устанавливается на два распредвала сразу, бывает что один находится на впускном или на выпускном, а на втором просто обычная шестерня.
Как обычно процессом руководит ЭБУ, которая собирает данные с различных датчиков двигателя, таких как положения коленчатого вала, холла, частота вращения двигателя, скорости и т.д.
Сейчас я вам предлагаю рассмотреть основные конструкции, таких механизмов (думаю так у вас больше проясниться в голове).
VVT (Variable Valve Timing), KIA-Hyundai (CVVT), Toyota (VVT-i), Honda (VTC)
Одними из первых предложили поворачивать коленвал (относительно начального положения), компания Volkswagen, со своей системой VVT (на ее основе построили свои системы много других производителей)
Что в нее входит:
Фазовращатели (гидравлические), установлены на впускном и выпускном валу. Они подключены к системе смазки мотора (собственно это масло и закачивается в них).
Если разобрать муфту то внутри есть специальная звездочка наружного корпуса, которая неподвижно соединена с валом ротора. Корпус и ротор при накачивании масла могут смещаться относительно друг друга.
Механизм закрепляется в головке блока, в ней есть каналы для подводки масла к обеим муфтам, контролируются потоки двумя электрогидравлическими распределителями. Они кстати также закрепляются на корпусе головки блока.
Помимо этих распределителей в системе много датчиков – частоты коленчатого вала, нагрузки на двигатель, температуре охлаждающей жидкости, положения распред и колен валов. Когда нужно повернуть откорректировать фазы (например — высокие или низкие обороты), ЭБУ считывая данные дает приказания распределителям подавать масла в муфты, они открываются и давление масла начинает накачивать фазовращатели (тем самым они поворачиваются в нужную сторону).
Холостой ход – поворачивание происходит таким образом, чтобы «впускной» распредвал обеспечил более позднее открытие и позднее закрытие клапанов, а «выпускной» разворачивается так — чтобы клапан закрывался намного раньше до подхода поршня в верхнюю мертвую точку.
Получается, что количество отработанной смеси снижается почти до минимума, причем она практически не мешает на такте впуска, это благоприятно сказывается на работе мотора на холостых оборотах, его стабильности и равномерности.
Средние и высокие обороты – здесь задача выдать максимальную мощность, поэтому «поворачивание» происходит таким образом, чтобы задержать открытие выпускных клапанов. Таким образом, остается давление газов на такте рабочего хода. Впускные в свою очередь открываются после достижение поршня верхней мертвой точки (ВМТ), и закрываются после НМТ. Таким образом, мы как бы получаем динамический эффект «дозарядки» цилиндров двигателя, что несет за собой увеличение мощности.
Максимальный крутящий момент – как становится понятно, нам нужно как можно больше наполнять цилиндры. Для этого нужно намного раньше открывать и соответственно намного позже закрывать впускные клапана, сберечь смесь внутри и не допустить ее выхода обратно в впускной коллектор. «Выпускные» же в свою очередь, закрываются с некоторым опережением до ВМТ, чтобы оставить небольшое давление в цилиндре. Думаю это понятно.
Таким образом, сейчас работает много похожих систем, из них самые распространенные Renault (VCP), BMW (VANOS/Double VANOS), KIA-Hyundai (CVVT), Toyota (VVT-i), Honda (VTC).
НО и эти не идеальные, они могут только смещать фазы в одну или другую сторону, но не могут реально «сузить» или «расширить» их. Поэтому сейчас начинают появляться более совершенные системы.
Honda (VTEC), Toyota (VVTL-i), Mitsubishi (MIVEC), Kia (CVVL)
Чтобы дополнительно регулировать поднятие клапана, были созданы еще более продвинутые системы, но родоначальницей была компания HONDA, со своим мотором VTEC (Variable Valve Timing and Lift Electronic Control). Суть в том, что кроме изменения фаз, эта система может больше поднимать клапана, тем самым улучшая наполнение цилиндров или отвод отработанных газов. У HONDA сейчас используется уже третье поколение таких моторов, которые впитали в себя сразу обе системы VTC (фазовращатели) и VTEC (поднятие клапана), и сейчас она называется – DOHC i-VTEC.
Система еще более сложная, она имеет продвинутые распредвалы в которых есть совмещенные кулачки. Два обычных по краям, которые нажимают на коромысла в обычном режиме и средний более выдвинутый кулачок (высокопрофильный), который включается и нажимает клапана скажем после 5500 оборотов. Эта конструкция имеется на каждую пару клапанов и коромысел.
Как же работает VTEC? Примерно до 5500 об/мин мотор работает в штатном режиме, используя только систему VTC (то есть крутит фазовращатели). Средний кулачок как бы не замкнут с двумя другими по краям, он просто вращается в пустую. И вот при достижении высоких оборотов, ЭБУ дает приказание на включение системы VTEC, начинает закачиваться масло и специальный штифт выталкивается вперед, это позволяет замкнуть все три «кулачка» сразу, начинает работать самый высокий профиль – теперь именно он давит пару клапанов, на которые рассчитана группа. Таким образом, клапан опускается намного больше, что позволяет дополнительно наполнить цилиндры новой рабочей смесью и отвести больший объем «отработки».
Стоит отметить, что VTEC стоит и на впускном и выпускном валах, это дает реальное преимущество и прирост мощности на высоких оборотах. Прирост примерно в 5 – 7%, это очень хороший показатель.
Стоит отметить, хотя ХОНДА была первой, сейчас похожие системы используются на многих автомобилях, например Toyota (VVTL-i), Mitsubishi (MIVEC), Kia (CVVL). Иногда как например в моторах Kia G4NA, используется лифт клапанов только на одном распредвалу (здесь только на впускном).
НО и у этой конструкции есть свои недостатки, и самый главный это ступенчатое включение в работу, то есть едите до 5000 – 5500 и дальше чувствуете (пятой точкой) включение, иногда как толчок, то есть нет плавности, а хотелось бы!
Плавное включение или Fiat (MultiAir), BMW (Valvetronic), Nissan (VVEL), Toyota (Valvematic)
Хотите плавности пожалуйста, и тут первой в разработках была компания (барабанная дробь) – FIAT. Кто бы мог подумать, они первые создали систему MultiAir, она еще более сложная, но более точная.
«Плавная работа» здесь применена на впускных клапанах, причем распредвала здесь вообще нет. Он сохранился только на выпускной части, но он имеет воздействие и на впуск (наверное запутал, но постараюсь объяснить).
Принцип работы. Как я сказал, здесь есть один вал, и он руководит и впускными и выпускными клапанами. ОДНАКО если на «выпускные» он воздействует механически (то есть банально через кулачки), то вот на впускные воздействие передается через специальную электро-гидравлическую систему. На валу (для впуска) есть что-то типа «кулачков», которые нажимают не на сами клапана, а на поршни, а те передают приказания через электромагнитный клапан на рабочие гидроцилиндры открывать или закрывать. Таким образом, можно добиться нужного открытия в определенный период времени и оборотов. При малых оборотах, узкие фазы, при высоких – широкие, и клапан выдвигается на нужную высоту ведь здесь все управляется гидравликой или электрическими сигналами.
Это позволяет сделать плавное включение в зависимости от оборотов двигателя. Сейчас такие разработки есть также у многих производителей, таких как — BMW (Valvetronic), Nissan (VVEL), Toyota (Valvematic). Но и эти системы не идеальны до конца, что опять не так? Собственно здесь опять же есть привод ГРМ (который забирает на себя около 5% мощности), есть распредвал и дроссельная заслонка, это опять забирает много энергии, соответственно крадет КПД, вот бы от них отказаться.
FreeValve
Отказ полностью от валов, дросселя и привода ГРМ (цепь или ремень) выносят многие производители, но первыми сделали это Шведы в своем суперкаре Koenigsegg, который кстати развивает аж 1500 л.с.
Как это устроено? Вместо валов здесь находятся специальные электромагнитные актуаторы, в которых встроены пневматические пружины. ЭБУ контролирует каждый такой клапан и способна открывать и закрывать его очень быстро (до 100 раз в секунду) и на любое расстояние которое нужно. Это позволяет регулировать фазы на любое заданное значение! И ЭТО РЕАЛЬНО ОЧЕНЬ КРУТО.
Испытания показали, что такой мотор до 30% мощнее и эффективнее чем аналоги с распределительной системой, а также он экономичен на эти же 30%. Плавность хода здесь на высоте.
Минусом пока является что такой мотор, шумный, такое количество электромагнитных клапанов создает щелканье при открытие, причем оно нарастает при повышении оборотов. Также стоимость агрегата пока очень высока, но если его запустить в серию цена может значительно упасть.
Что же вот мы с вами и рассмотрели основные виды фазовращателей и просто систем газораспределения без них. Кто не особо понял посмотрите видео версию, там я постараюсь рассказать все просто и на пальцах.
НА этом заканчиваю, думаю, моя статья была для вас полезна, подписывайтесь на наш сайт и канал YOUTUBE, искренне ваш АВТОБЛОГГЕР.
avto-blogger.ru
Фазорегулятор – это… Что такое Фазорегулятор?
- Фазорегулятор
- электромеханическое устройство, обычно в виде асинхронной электрической машины (См. Асинхронная электрическая машина) с заторможенным фазным ротором (работающей как электрический трансформатор), позволяющее изменять Сдвиг фаз между напряжениями на зажимах источника тока и нагрузки. Обмотку статора (играющую роль первичной обмотки трансформатора) подсоединяют к сети трёхфазного тока, а обмотку ротора (вторичную обмотку) через контактные кольца подсоединяют к нагрузке. Токи в статорной обмотке создают Вращающееся магнитное поле, которое индуцирует в обмотках статора и ротора эдс. Сдвиг фаз между этими эдс определяется относительным положением статора и ротора Ф. (углом взаимного сдвига электрических осей фазных обмоток). Поворачивая ротор относительно статора посредством механического приспособления, например при помощи червячного механизма, можно плавно изменять сдвиг фаз между эдс (а следовательно, между первичным и вторичным напряжениями) в пределах от 0° до 360°. При необходимости изменять фазу напряжения в относительно маломощных цепях однофазного переменного тока используют устройства, в которых вращающееся магнитное поле создаётся двумя обмотками, магнитный поток одной из которых сдвинут по фазе относительно потока второй на четверть периода включением электрического конденсатора.
В автоматике, телемеханике, преобразовательной и измерительной технике для изменения сдвига фаз между напряжениями или токами применяют Ф. на основе четырехполюсников, состоящих из резисторов, катушек индуктивности и электрических конденсаторов. Такие Ф. назыаются фазосдвигающими цепями (См. Фазосдвигающая цепь) и фазовращателями (См. Фазовращатель).
Лит.: Электротехнический справочник, 5 изд., т. 1, М., 1974.
Г. М. Вотчицев.
Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.
- Фазометр
- Фазорентгенокардиография
Смотреть что такое “Фазорегулятор” в других словарях:
фазорегулятор — фазорегулятор … Орфографический словарь-справочник
Фазорегулятор — Фазорегулятор индуктивная электрическая машина, конструктивно представляющая собой асинхронную машину с фазным заторможеным ротором, которая предназначается для регулирования фазы напряжения вторичной обмотки. Первичная обмотка регулятора… … Википедия
фазорегулятор — сущ., кол во синонимов: 1 • регулятор (27) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
фазорегулятор — фазорегулятор; отрасл. фазовый регулятор Индукционная машина с заторможенным поворотным ротором, предназначенная для плавного изменения фазы напряжения … Политехнический терминологический толковый словарь
фазорегулятор — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN phase regulatorphase changing unit … Справочник технического переводчика
ФАЗОРЕГУЛЯТОР — устройство для плавного изменения фазы () вторичного напряжения от 0 до 360° (по отношению к первичному). Применяется в схемах автоматики, измерительной технике, ЭВМ и др … Большая политехническая энциклопедия
фазорегулятор — fazės reguliatorius statusas T sritis automatika atitikmenys: angl. phase regulator vok. Phasenregler, m rus. фазорегулятор, m pranc. déphaseur, m; régulateur de phase, m … Automatikos terminų žodynas
Фазорегулятор — м. Устройство для регулирования сдвига фаза II между двумя напряжениями или двумя токами или между напряжением и током (в электротехнике). Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 … Современный толковый словарь русского языка Ефремовой
фазорегулятор — фазорегулятор, фазорегуляторы, фазорегулятора, фазорегуляторов, фазорегулятору, фазорегуляторам, фазорегулятор, фазорегуляторы, фазорегулятором, фазорегуляторами, фазорегуляторе, фазорегуляторах (Источник: «Полная акцентуированная парадигма по А … Формы слов
ФАЗОРЕГУЛЯТОР — (от фаза и регулятор) устройство обычно в виде асинхронной машины фазной с заторможённым ротором (работающей как электрич. трансформатор), предназнач. для плавного изменения фазы напряжения на выходе (на обмотке ротора, подключ. к нагрузке и… … Большой энциклопедический политехнический словарь
dic.academic.ru
Зачем менять фазы газораспределения — ДРАЙВ
 | Виталий Кабышев, . |
Задача механизма газораспределения — обеспечить наивысшую эффективность наполнения и очистки цилиндра во время работы двигателя. От того, насколько грамотно подобраны фазы газораспределения, зависит экономичность мотора, мощность и развиваемый момент. |
Качество работы двигателя — его КПД, мощность, крутящий момент и экономичность зависят от многих факторов, в том числе и от фаз газораспределения, то есть от своевременности открытия и закрытия впускных и выпускных клапанов.
В обычном четырёхтактном двигателе внутреннего сгорания клапаны приводятся в действие кулачками распределительного вала. Профиль этих кулачков определяет момент и продолжительность открытия (то есть ширину фаз), а также величину хода клапанов.
В большинстве современных двигателей фазы меняться не могут. И работа таких двигателей не отличается высокой эффективностью. Дело в том, что характер поведения газов (горючей смеси и выхлопа) в цилиндре, а также во впускном и выпускном трактах меняется в зависимости от режимов работы двигателя. Постоянно изменяется скорость течения, возникают различного рода колебания упругой газовой среды, которые приводят к полезным резонансным или, наоборот, паразитным застойным явлениям. Из-за этого скорость и эффективность наполнения цилиндров при различных режимах работы двигателя неодинаковы.
Фазы газораспределения в поршневых двигателях внутреннего сгорания — это моменты открытия и закрытия впускных и выпускных клапанов (окон). Фазы газораспределения обычно выражаются в градусах поворота коленчатого вала и отмечаются по отношению к начальным или конечным моментам соответствующих тактов.
Так, например, для работы на холостом ходу уместны узкие фазы газораспределения с поздним открытием и ранним закрытием клапанов без перекрытия фаз (время, когда впускной и выпускной клапаны открыты одновременно). Почему? Потому что так удаётся исключить заброс выхлопных газов во впускной коллектор и выброс части горючей смеси в выхлопную трубу.
Тюнеры часто мудрят со сдвигом фаз при помощи таких сборных звёздочек. Заменив штатный распредвал на «спортивный» с другими фазами, можно добиться существенной прибавки мощности.
При работе на максимальной мощности ситуация сильно меняется. С повышением оборотов время открытия клапанов закономерно сокращается, но для обеспечения высоких крутящего момента и мощности через цилиндры необходимо прогнать куда больший объём газов, нежели на холостом ходу. Как решить столь непростую задачу? Открывать клапаны чуть раньше и увеличивать продолжительность их открытия, иными словами, сделать фазы максимально широкими. При этом для лучшей продувки цилиндров фазу перекрытия обычно делают тем шире, чем выше обороты.
Хондовская VTEC (Variable Valve Timing and Electronic Control) так же, как и тойотовская VVT-I (Variable Valve Timing with intelligence), позволяет плавно изменять фазы газораспределения фазовращателем с гидравлическим управлением. Это достигается путём поворота распределительного вала впускных клапанов относительно вала выпускных клапанов в диапазоне 40—60° (по углу поворота коленчатого вала).
Так что при разработке и доводке двигателей конструкторам приходится увязывать ряд взаимоисключающих требований и идти на сложные компромиссы. Посудите сами. С одними и теми же фиксированными фазами двигатель должен обладать неплохой тягой на низких и средних оборотах, приемлемой мощностью — на высоких. И плюс ко всему устойчиво работать на холостом ходу, быть максимально экономичным и экологичным. Вот так задачка!
Но конструкторы такие задачи уже давно щёлкают как семечки и способны при помощи сдвига и изменения ширины фаз газораспределения менять характеристики двигателя до неузнаваемости. Поднять момент? Пожалуйста. Повысить мощность? Не вопрос. Снизить расход? Не проблема. Правда, подчас получается так, что при улучшении одних показателей приходится жертвовать другими.

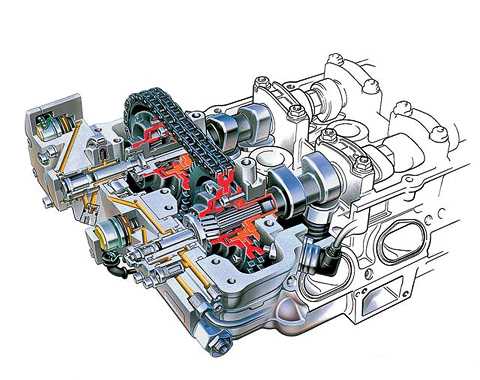

Doppel-VANOS (Doppel Variable Nockenwellen Steuerung) от BMW умеет двигать фазы плавно от начального до конечного значения. При помощи гидравлики система заведует как процессами впуска, так и выпуска.
А что если научить газораспределительный механизм подстраиваться под различные режимы работы двигателя? Запросто. Благо способов для этого придумана масса. Один из них — применение фазовращателя — специальной муфты, которая способна под действием управляющей электроники и гидравлики поворачивать распределительный вал на определённый угол относительно его первоначального положения. Наиболее часто такая система устанавливается на впуске. С повышением оборотов муфта проворачивает вал по ходу вращения, что ведёт за собой более раннее открытие впускных клапанов и как следствие — лучшее наполнение цилиндров на высоких оборотах.
Механизм газораспределения 3,2-литровой «шестёрки» FSI от Audi приводится цепями со стороны маховика. У каждого распределительного вала свой фазовращатель.
Но неуёмные инженеры не остановились на этом и разработали ряд систем, способных не только двигать фазы, но и расширять или сужать их. В зависимости от конструкции это может достигаться несколькими способами. Например, в тойотовской системе VVTL-i после достижении определённых оборотов (6000 об/мин) вместо обычного кулачка в работу начинает вступать дополнительный — с изменённым профилем. Профиль этого кулачка задаёт иной закон движения клапана, более широкие фазы и, кстати, обеспечивает больший ход. При раскрутке коленчатого вала до максимальных оборотов (около 8500 об/мин) на частоте вращения в 6000—6500 об/мин у двигателя словно открывается второе дыхание, которое способно придать автомобилю резкий и мощный подхват при ускорении.

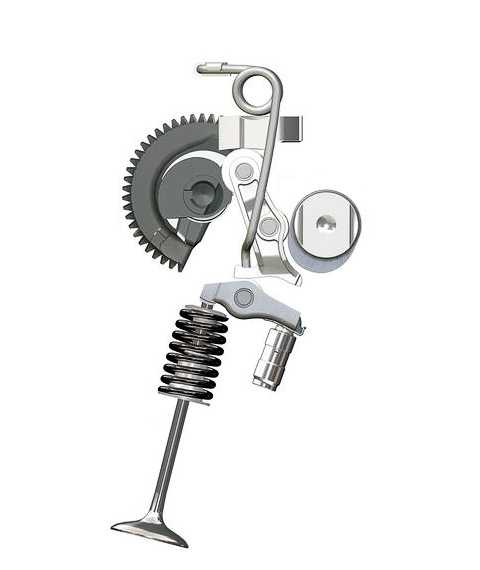

Система Valvetronic позволила отказаться от дроссельной заслонки, система меняет и степень открытия клапанов и фазы. Применяется она на моторах BMW с 2001 года. Ход клапана меняется при помощи электродвигателя и сложной кинематической схемы и пределах 0,2–12 мм.
Изменять момент и продолжительность открытия — это замечательно. А что если попробовать изменять высоту подъёма? Ведь такой подход позволяет избавиться от дроссельной заслонки и переложить процесс управления режимами работы двигателем на газораспределительный механизм (ГРМ).
Аналогичная система от немецкой компании Mahle.
Чем вредна заслонка? Она ухудшает наполнение цилиндров на низких и средних оборотах. Ведь во впускном тракте под прикрытым дросселем при работе двигателя создаётся сильное разрежение. К чему оно приводит? К большой инертности разреженной газовой среды (топливовоздушной смеси), ухудшению качества наполнения цилиндра свежим зарядом, снижению отдачи и уменьшению скорости отклика на нажатие педали газа.

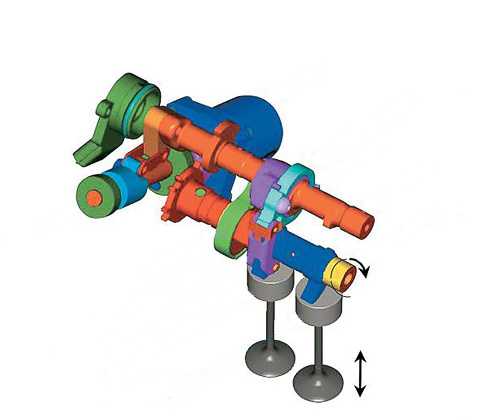

Система Variable Valve Event and Lift System (VEL), разработанная Ниссаном, напоминает баварский Valvetronic. Специальный эксцентрик, который приводится от электродвигателя, смещает точку опоры коромысла, и за счёт этого изменяет ход клапана. Высота подъёма варьируется в пределах 0,5–2 мм.
Поэтому идеальным вариантом было бы открывать впускной клапан только на время, необходимое для достижения нужного наполнения цилиндра горючей смесью. Ответ инженеров — механическая система управления подъёмом впускных клапанов. В таких системах высота подъёма и, соответственно, продолжительность фазы впуска изменяются в зависимости от нажатия на педаль газа. По разным данным, экономия от применения системы бездроссельного управления может составлять от 8% до 15%, прирост мощности и момента в пределах 5—15 %. Но и это не последний рубеж.
Так работает «трёхступенчатый» i-VTEC (Intelligent Variable Valve Timing and Lift Electronic Control). На низкой частоте вращения топливо экономится благодаря тому, что половина впускных клапанов практически дезактивирована. При переходе на средние обороты ранее «дремавшие» клапаны включаются в работу, но их амплитуда не максимальна. На мощностных режимах впускные клапаны начинают работать от единственного центрального кулачка. Он обеспечивает максимальный подъём клапанов, кроме того, его профиль специально заточен под мощностные режимы. Управление режимами осуществляется гидравликой и электроникой.
Несмотря на то что количество и размеры клапанов приблизились к максимально возможным, эффективность наполнения и очищения цилиндров можно сделать ещё выше. За счёт чего? За счёт скорости открытия клапанов. Правда, механический привод здесь сдаёт позиции электромагнитному.
Осенью 2007 года Toyota запустит в производство моторы с газораспределительным механизмом Valvematic, который будет изменять не только фазы газораспределения, но и высоту подъёма впускных клапанов. Не секрет, что многие производители достаточно давно применяют подобные системы. Но Toyota в серию такую систему запускает впервые. Мощность двухлитрового атмосферника 1AZ-FE, благодаря новому газораспределительному механизму, удалось поднять со 152 до 158 сил, а момент — с 194 до 196 Нм.
В чём ещё плюс электромагнитного привода? В том, что закон (ускорение в каждый момент времени) подъёма клапана можно довести до идеала, а продолжительность открытия клапанов позволяется менять в очень широких пределах. Электроника согласно прописанной программе время от времени ненужные клапаны может не открывать, а цилиндры отключать вовсе. Зачем? В целях экономии, например, на холостом ходу, при движении в установившемся режиме или при торможении двигателем. Да что режимы — прямо во время работы электромагнитный ГРМ способен превратить обычный четырёхтактный мотор в шеститактный. Интересно, скоро ли появятся такие системы на конвейере?
А это схема работы механизма VVTL-i, предложенная компанией Toyota. Здесь высота подъёма и продолжительность открытия обоих впускных клапанов изменяются скачкообразно. При работе двигателя на частотах вращения коленчатого вала до 6000 об/мин высота подъёма и продолжительность открытия обоих клапанов задаются кулачком (1), который через рокер (5) воздействует на оба клапана. На оборотах выше 6000 закон движения клапанов задаётся более высоким кулачком (2). Чтобы ввести его в строй, нужно переместить сухарь (3) вправо (сухарь перемещается под давлением масла, которое в нужный момент повышается в управляющей магистрали). После того как сухарь переместился вправо, кулачок (2) через шток (4), который до этого времени свободно качался, начинает воздействовать на клапаны через рокер.

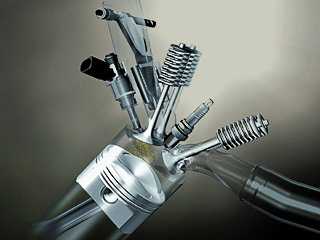

Опытный образец четырёхцилиндрового мотора с электромагнитным приводом клапанов и непосредственным впрыском был создан компанией BMW. Здесь количество воздуха, поступающего в цилиндр, регулируется продолжительностью открытия клапана, ход при этом не регулируется. Якорь подпружиненного клапана помещён между двумя мощными электромагнитами, которые призваны удерживать его только в крайних положениях. Чтобы предотвратить ударные нагрузки, каждый раз при приближении к крайнему положению клапан тормозится. Положение и скорость перемещения клапана фиксируются специальным датчиком.
Пожалуй, дальнейшее увеличение эффективности работы мотора за счёт ГРМ уже невозможно. Выжать ещё больше мощности и момента с того же объёма при меньшем расходе можно будет только с применением иных средств. Например, комбинированного наддува или конструкций, изменяющих степень сжатия, других видов топлива. Но это — уже совсем другой разговор.
www.drive.ru
