Ремонт муфты кондиционера

Что касается ремонта муфты кондиционера, а точнее замена муфты компрессора кондиционера, то его сегодня многие автолюбители осуществляют свои собственными силами. Благо в интернете можно найти большое количество статей и форумов, где данный процесс довольно подробно описан. Но, для того, чтобы диагностировать поломку муфты электромагнитной компрессора кондиционера, необходимо знать процесс ее правильной работы. Так, исправная муфта включения кондиционера при работе непрерывно вращается благодаря ремню, и располагается на валу компрессора (например, муфта кондиционера пежо 206 или муфта компрессора кондиционера honda). При начале работы муфты кондиционера должен быть слышен небольшой щелчок, когда происходит ее сцепление, а далее она начинает движение по кругу. В случае, если муфта кондиционера неисправна, то можно наблюдать следующее:

• в воздухе ощущается запах горелого;
• посторонние шумы при вращении муфты (означает, что у вас поврежден подшипник).

А вот если после включения кондиционера не было слышно щелчка сцепления муфты кондиционера, то значит дело не в ней.

В любом случае квалифицированную диагностику неисправности при работе автокондиционера, лучше всего, делают именно при помощи специального оборудования на станциях ремонта. Чаще всего, требуется непосредственно полная диагностика системы кондиционирования, в результате может потребоваться ремонт муфты компрессора кондиционера, или даже замена муфты компрессора кондиционера. Большие проблемы может предоставлять неисправность, при которой компрессор лишь имитирует работу муфты, но при этом она движется свободно. Наряду с этим слышен щелчок, вот только холодный воздух не наполняет салон машины. Подобная неисправность поддается диагностике только при помощи диагностического оборудования последнего поколения, а процесс производит высококвалифицированный специалист.

Некоторые эксперты говорят о том, что именно подшипник шкива компрессора является достаточно уязвимой частью этого механизма. А все потому, что он находится в рабочем положении всегда, когда работает двигатель, независимо от того, осуществляет подачу холодного воздуха кондиционер или нет. Таким образом, он работает круглый год, что приводит к его быстрому изнашиванию. Чаще всего, в результате изнашивания данного оборудования автовладелец слышит нехарактерный шум в подкапотном пространстве. При этом шум может быть разным, от гула до грохота или воя. При этом, чем серьезнее степень износа этого подшипника, тем больший вред он наносит смежным механизмам. Так, при перегреве подшипника муфты кондиционера, может привести в негодность сальник компрессора. Вот почему важно своевременно менять изношенные детали, которые по тем или иным причинам становятся неисправными.

В настоящий момент вопрос приобретения данного оборудования не вызывает больших трудностей, хотя иногда может быть и затянут по времени. Неисправную муфту включения кондиционера легко купить с помощью интернета, для этого достаточно просто в поисковике оформить необходимый запрос, например, «муфта кондиционера купить» и так далее. Следовательно, главное вовремя заметить неисправность муфты кондиционера, чтобы избежать дополнительных расходов. Учитывая, что данное оборудование бывает разное и зависит от типа кондиционера, следует быть внимательным при его выборе или же воспользоваться помощью сервисного центра. Радует, что благодаря особенностям строения муфты кондиционера, они имеют достаточно долгий срок службы и высокое качество.

myfta.ru

Ремонт муфты компрессора кондиционера на авто

Устройство электромагнитной муфты

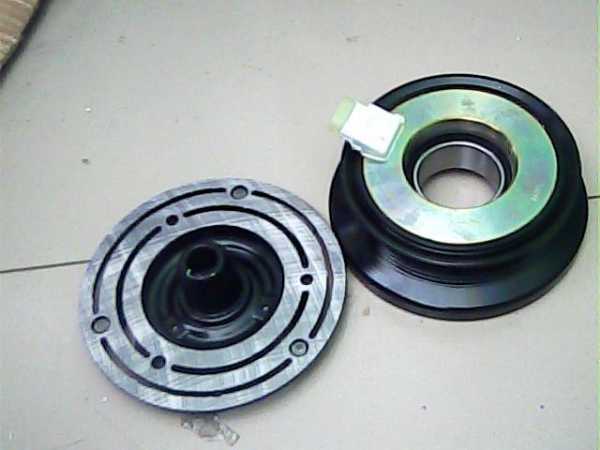

Муфта компрессора на автомобильном кондиционере – это довольно простое устройство, состоящее всего из трех основных частей:

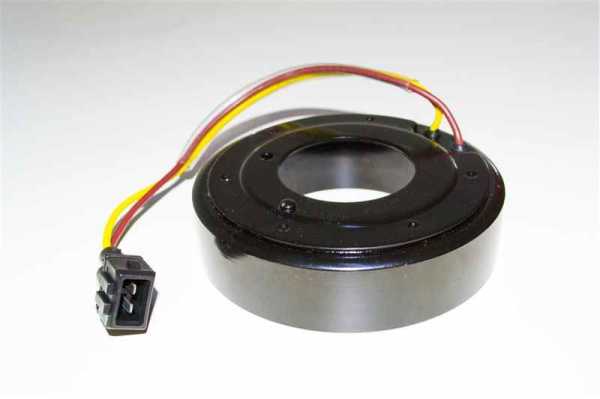

• катушка электромагнита;
• шкив ременной передачи;
• прижимная пластина (ведомый диск).

К этому списку можно также добавить крепежные элементы (болты, стопорные кольца) и регулировочные шайбы.

Типичные неисправности и их признаки

Чаще всего приходится сталкиваться с двумя основными поломками: износ подшипника шкива и неисправность электромагнита. О разрушении подшипника говорит характерный гул, который слышится постоянно, независимо от того, включен кондиционер или нет.

Если подшипник вовремя не заменить, может возникнуть люфт шкива. В этом случае он будет касаться прижимной пластины, издавая неприятный скрежет и запах сгоревшего сцепления.

Если же вышел из строя электромагнит, то пластина не прижимается к шкиву и, соответственно, вал компрессора не вращается. Иногда это сопровождается дымом и запахом горелой изоляции, при этом перегорает предохранитель.

Нужен ли демонтаж

Как правило, чтобы отремонтировать компрессор, его приходится демонтировать. При этом, естественно, фреон из кондиционера сливается. После ремонта кондиционер снова нужно заправлять, а это дополнительные деньги. Можно ли снять муфту компрессора, не снимая сам компрессор и не нарушая герметичность системы?

Ремонт муфты компрессора кондиционера на авто  без демонтажа, но не на всех моделях автомобилей. Некоторые производители размещают компрессор так, что снять ремень, шкив и катушку электромагнита достаточно просто. В других случаях придется снимать колеса, бампер или другие детали, но сам компрессор можно оставить на месте. Ну, и наконец, в третьем случае без полного демонтажа не обойтись. Как обстоит дело на вашем автомобиле, можете уточнить у сотрудника автосервиса. Заодно он скажет, сколько времени займет процедура, и сколько это будет стоить.

Простой путь – замена неисправного узла

Самое очевидное решение – замена муфты целиком. Правда, в официальном дилерском центре Вам, скорее всего, скажут, что отдельно эта деталь не продается, и предложат менять весь компрессор в сборе. На самом деле, оригинальные муфты существуют, хотя и редко встречаются в продаже. Впрочем, можно сэкономить, используя неоригинальные запчасти.

Сама процедура замены несложная, но без опыта, да еще и без специальных инструментов есть риск повредить корпус компрессора или трубки с хладагентом (особенно, если Вы пытаетесь сделать это, не извлекая весь компрессор). Поэтому лучше предоставить это специалистам автосервиса.

Если же хочется сэкономить, то стоит рассмотреть возможность восстановления неисправного узла.

Замена подшипника

При замене подшипника ремонт муфты компрессора автокондиционера происходит поэтапно. Чтобы заменить изношенный подшипник, мастер должен снять шкив, выпрессовать старый подшипник и установить новый. Перед тем, как собрать все обратно, мастер оценивает состояние трущихся поверхностей шкива и прижимного диска. Если на них есть следы ржавчины (а они есть почти всегда), они зачищаются, чтобы обеспечить качественное сцепление.

После этого узел заново собирают и регулируют зазор с помощью шайб. Результат будет заметен сразу – неприятный гул исчезнет, шкив будет вращаться почти бесшумно.

Диагностика электромагнита

Ремонт электромуфты компрессора кондиционера

Если сопротивление близко к нулю, то электромагнит действительно сгорел. Его остается только заменить. Если же прибор показывает бесконечность, то нужно проверить состояние терморезистора, которые находится на катушке под слоем эпоксидной смолы. Многие производители устанавливают этот резистор в качестве предохранителя, и при перегреве он часто сгорает, защищая обмотку от короткого замыкания. Достаточно заменить терморезистор (в крайнем случае, закоротить перемычкой), и магнит снова заработает.

Финальный этап – регулировка зазора

После любых манипуляций с муфтой обязательно нужно правильно выставить зазор между шкивом и прижимной пластиной. В большинстве моделей компрессоров этот зазор должен быть в пределах 0,3-0,5 мм. Если он будет меньше, шкив будет цеплять пластину во время вращения. Если будет больше – платина не будет плотно прижиматься и начнет проскальзывать. В обоих случаях это приведет к перегреву пластины и может даже вывести из строя компрессор.

После того, как ремонт окончен, остается только включить кондиционер и наслаждаться приятной прохладой в салоне.

remconavto.ru

Ремонт электромагнитной муфты компрессора кондиционера

Подробности

Создано 16 Июнь 2015

Просмотров: 10447

Данный материал является “римейком” моей заметки про ремонт шкива компрессора кондиционера CR-V третьего поколения, написанной мной несколько лет назад на форуме crvclub.ru. Метод применим не только для третьего поколения, но и для предшественников, только ими это востребовано гораздо реже. Почему? Об этом я написал в статье “Устройство, диагностика и ремонт кондиционера CR-V третьего поколения”.

Для ремонта потребуется пресс и токарный станок. Если с этим трудности, приглашаю к себе в cервис – необходимое оборудование имеется.

И ещё один вопрос, который мне часто задают: “надолго ли такого ремонта хватит?”. Точно сказать не могу, но предполагаю, что примерно на столько, сколько эта муфта уже отработала. Во всяком случае первые из отремонтированных мной таким образом муфт благополучно работают третий год.

Итак, ремонт муфты:

Старый подшипник выпрессовывается при помощи подходящей оправки (я для этого выточил специальную оправку). Стачивать развальцовку, удерживающую подшипник, не нужно – подшипник её выдавит сам (гидравликой всё таки давим).
Подшипнику достаётся прилично – хорошо видна синюшная  полоса от перегрева.

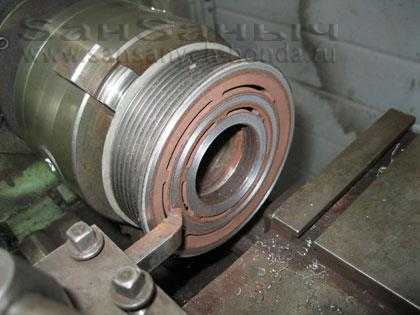

После выпрессовки подшипника производится предварительная проточка шкива на станке для того, что бы убрать все неровности поверхности. Заодно выбирается фаска в центральном отверстии (примерно 3х3 мм) под фланец ведомого диска.  После этого шкив очищаеся от грязи и ржавчины.
Новый подшипник запрессовывается в шкив. Специально заточенным (а точнее затупленным) керном по окружности наносятся фиксирующие развальцовки. После замены подшипника производится чистовая проточка на станке.
Затем на станке протачивается ведомый диск.  И вуаля! Как новые! При проточке диска также снимается толщина у посадочного фланца (тот под которым на компрессоре регулировочная шайба) на величину суммарной выработки диска и шкива.
Всё собирается на компрессоре и регулируется зазор между шкивом и диском. Теперь, когда поверхности ровные, зазор хорошо виден и его можно проверить щупом.  По руководству зазор 0,5 ±0,15 мм, но я предпочитаю делать зазор в диапазоне 0,35 – 0,45 мм, чтоб оставался запас на дальшейшую выработку. Зазор регулируется специальными шайбами, а можно станком подогнать фланец под “родную” шайбу.
Ну и перед окончательной сборкой не мешало бы отремонтированные и очищенные от ржавчины детали покрасить грунтовкой.

В некоторых случаях выходит из строя электромагнит. Казалось бы, чему там ломаться? Это просто катушка из медной проволоки. Однако есть чему – под компаундом спрятан термопредохранитель и его можно заменить.

sansanych-honda.ru

Замена подшипника, регулировка электромагнитной муфты кондиционера вольво

Для начала разжевывания этой темы, я чуть чуть расскажу как работает компрессор кондиционера в вольво. В общем, на всех машинах он работает примерно одинаково. Компрессор кондиционера приводится в движение приводным ремнем (он же ремень агрегатов, поликлиновый ремень) через электромагнитную муфту. Смысл в том, что валу компрессора не надо вращаться все время (как например генератору или насосу ГУРа), а нужно в определенные моменты. Поэтому между шкивом компрессора и валом установлена электромагнитная муфта со своим подшипником. Все же, большую часть времени, компрессор не задействован и подшипник этот постоянно под нагрузкой. Когда включается кондиционер, электромагнитная муфта блокируется, и момент начинает передаваться на вал компрессора, заставляя его работать. Во время работы кондиционера, компрессор качает не постоянно: контроллер управления двигателем (именно двигателем, а не климатом) контролирует давление в системе, периодически подключая и отключая компрессор. В результате этих включений и выключений происходит износ металла в электромагнитной муфте, в результате чего, зазор в ней увеличивается. Когда зазор увеличивается на столько, что становится слишком большим, чтобы магнитное поле притянуло муфту, кондиционер перестает включаться. Обычно это происходит после сильного нагрева двигателя или в пробках. На холодную – зазора еще хватает чтобы сработать, но когда все детали прогреваются и расширяются от тепла, муфта перестает срабатывать. Производители компрессоров, предусмотрели этот момент, и сделали в муфте специальные регулировочные шайбы (их расположение показано на рисунке слева), постепенно убирая которые, мы компенсируем износ электромагнитной муфты вашего вольво. Диагностировать износ муфты можно замерив зазор в ней измерительными щупами. Он должен быть 0,3 – 0,5 мм Что касается износа подшипника, то выражается это в гуле от мотора, причем больше на холодную и именно когда кондиционер выключен. Диагностировать просто – скидываем приводной ремень и крутим рукой шкив кондиционера. Он будет ходить туго и с грохотом.

Теперь перейдем к ремонту. Описать процесс замены подшипника и регулировки муфты в одной статье я решил потому, что в процессе замены подшипника муфту мы снимаем и, так или иначе, можем лишние шайбы убрать. Так что, если вам надо только отрегулировать муфту – дойдите до того момента и начинайте сборку в обратном порядке.

Так же, хочется отметить, что для проведения этой операции полностью снимать компрессор с автомобиля мы не будем и фреон спускать не потребуется.

Для проведения операции нам понадобится яма или подъемник. Первым делом, скидываем приводной ремень. Если мотор уже с электронным дросселем, то это вообще задача простая, обычным ключом натяжной ролик отводится. Если мотор до 99 года, трамблёрный, то надо придумать приспособление для отведения ролика или купить (одолжить) спец инструмент.

Когда ремень снят, начинаем снимать вентилятор охлаждения с основного радиатора. Это нам необходимо для того, чтобы появилось пространство. Без этого даже открутить компрессор от мотора не получится. Для снятия вентилятора охлаждения (это касается volvo 850 и 70й серии до 2000 года, на следующей платформе р2 процесс чуток другой, разберетесь), необходимо открутить пару болтов наверху, снять патрубок с интеркулера (если машина турбовая), отключить несколько фишек и отвести проводку, так как она проходит прямо по корпусу вентилятора. После чего вынимаем вентилятор вверх, освобождая необходимое пространство. Если внизу установлена пластиковая защита под радиаторами, так же ее снимаем.

Еще очень удобно, если ослабить 2 болта которые держат пакет радиаторов к кузову, делается это с ямы. Тем самым мы ослабляем крепления радиаторов и они начинают немного болтаться, что опять же дает нам несколько больше вариантов для маневров.

После того, как мы вынули вентилятор, ОБЯЗАТЕЛЬНО ЗАКРЫВАЕМ РАДИАТОР КАРТОНКОЙ НА ВСЮ ПЛОСКОСТЬ. Это нужно чтобы вы не погнули соты радиатора, так как будете сейчас там орудовать достаточно жестко.

Далее мы откручиваем сам компрессор от плиты вспомогательных агрегатов. Предварительно отключив идущи на него одинокий провод, активирующий электромагнитную муфту. Держат компрессор 4 болта по углам. Откручиваем часть болтов с ямы, часть через капот в позе “зю”, в зависимости от того, какой вам доступен инструмент.

Когда компрессор откручен, его держат только 2 магистрали для фреона. Аккуратно перемещаем компрессор ближе к центру машины, туда, где был вентилятор со своим диффузором. Далее, с ямы, немного отведя пакет радиаторов, свешиваем компрессор между радиатором и подрамником. Причем не весь компрессор (все же его держат шланги), и чисто саму муфту. Таким образом у нас полный к ней доступ!

Далее нам понадобятся 3 болта м5 длинной 50 и более мм. При этом шляпки должны быть под головку а не под отвертку, иначе страдания будут! Немного вкручиваем 3 болта в муфту предварительно пшикнув вдшкой. Когда немного закрутили болты, опираясь в них, откручиваем болт в центре муфты. После этого начинаем аккуратно вкручивать 3 болта в муфту. Вкручивать надо одновременно по чуть чуть. Болты упираются в подшипник и постепенно снимают эту часть муфты с вала. Внутри этой части будут несколько шайб, убрав которые, мы уменьшаем зазор между этой частью муфты (прижимной частью) и электромагнитной частью и шкивом. Если наша цель была регулировка электромагнитной муфты – значит можно собирать все обратно, убрав 1-2 шайбы.

Если надо менять подшипник, то тогда вкручиваем болт в вал, снимаем стопорное кольцо, зацепляемся съемником и плавно снимаем шкив с вала. Далее, используя этот же съемник или пресс с оправкой – выдавливаем подшипник из шкива. Подшипник там немного завальцован, но это не проблема для съемника, не говоря уже про пресс. Новый подшипник смазываем маслом и аккуратно запрессовываем на место, используя как оправку старый подшипник.  Далее насаживаем шкив на место, можно постучать молоточком через деревяшку, или резиновый молоточек. Как поставили шкив – ставим прижимную часть муфты с нужным нам количеством шайб, и

закручиваем болт. Чтобы болт притянуть – опять вкручиваем пару болтов м5 для того, чтобы было чем зацепиться и муфта не прокручивалась.

Вот, собственно и все. Ремонт несложный, а главное, не требуется снимать сам компрессор и спускать фреон.

В связи с тем, что при работе сам фотографий не делал, взял фотографии с просторов интернета, а так же из бортового журнала легендарной 850 R, где вы можете найти еще много интересного.
