Оптический датчик уровня жидкости

Оптический датчик уровня жидкости – сигнализатор предельного уровня. Разработан для замены поплавковых датчиков там, где присутствует вибрация, не влияющая на оптические датчики уровня жидкости, так как нет подвижных деталей и механизмов.

Оптические датчики уровня жидкости для сигнализации предельного уровня

Индекс преломления пластмассы и воздуха, пластмассы и жидкости изменяются в большом диапазоне. Инфракрасный оптический луч полностью отражается  на границе пластмассы и воздуха, но полностью проходит через границу пластмассы и жидкости.

Когда датчик вне жидкости, инфракрасное излучение отражается призмой назад к приемнику. Когда датчик смочен жидкостью, только часть оптического инфракрасного излучения отражается назад к приемнику, в то время как большая часть излучения, не отражаясь, уходит  в жидкость. Изменение уровня сигнала отслеживает встроенный фотоприемник и соответственно управляет переключением выходного контакта.

Применение оптических датчиков уровня жидкости

• Контроль уровня охлаждающей жидкости в радиаторах транспортных средств;
• Сигнализация предельного уровня воды в баках и резервуарах, установленных на автомобильном, железнодорожном или авиационном транспорте;
• Контроль уровня воды в кофеавтоматах и автоматах газированной воды;
• Сигнализация уровня других невзрывоопасных жидкостей.



Оптический сигнализатор уровня INNOlevel OPTIC IL-OS

• Материал корпуса – нержавеющая сталь
• Материал чувствительного элемента – стекло
• Напряжение питания 10…28 Вольт DС
• Выходной ключ – PNP
• Ток нагрузки – 200 мА
• Температура процесса -20…+100°С
• Максимальное давление на чувствительный элемент – 60 бар
• Присоединение PT 3/8” или PT ½”

Руководство по эксплуатации INNOlevel OPTIC



Оптический датчик уровня жидкости FineTek SD

• Присоединение М12 или 3/8”
• Выходной ключ: PNP или NPN транзистор с открытом коллектором
• Защита от переполюсовки
• Степень защиты IP68
• Минимальный обнаруживаемый уровень 3 мм.

Подробнее о датчиках уровня FineTek SD …



Оптические датчики уровня жидкости Baumer Electric

Оптический датчик уровня жидкости FFAK в пластиковом корпусе

Оптический сигнализатор предельного уровня FFAK предназначен для контроля предельного уровня жидкости в резервуарах с давление на чувствительную поверхность датчика не более 10 бар.

• Трехпроводный датчик PNP (или NPN)
• Напряжение питания 10-30 VDC
• Номинальное давление 10 bar
• Полимерный корпус
• Степень защиты IP67
• Резьбовая часть G3/8″ (FFAK 17) или М16*1 (FFAK 16)
• Регулировка чувствительности 15 оборотный потенциометр (только для FFAK 17…1002/L)

Состав серии FFAK

• FFAK 16PTD1001/L
  Присоединение М16х1, регулировка чувствительности отсутствует, выходной ключ PNP.
• FFAK 16NTD1001/L
  Присоединение М16х1, регулировка чувствительности отсутствует, выходной ключ NPN.
• FFAK 17PND1001/L
  Выпускается взамен FFAK 17PTL1001/L. Присоединение G 3/8″, регулировка чувствительности отсутствует, выходной ключ PNP.
• FFAK 17NTD1001/L
  Выпускается взамен FFAK 17NTL1001/L. Присоединение G 3/8″, регулировка чувствительности отсутствует, выходной ключ NPN.
• FFAK 17PTD1002/L
  Выпускается взамен FFAK 17PTL1002/L. Присоединение G 3/8″, регулировка чувствительности 15 оборотный потенциометр, выходной ключ PNP.
• FFAK 17NTD1002/L
  Выпускается взамен FFAK 17NTL1002/L. Присоединение G 3/8″, регулировка чувствительности 15 оборотный потенциометр, выходной ключ NPN.

Загрузить описание FFAK 16
Загрузить описание FFAK 17 standart
Загрузить описание FFAK 17 с регулировкой чувствительности



Оптический датчик предельного уровня жидкости в корпусе из нержавеющей стали FFAM

Оптический сигнализатор предельного уровня предназначен для контроля предельного уровня жидкости при давлении со стороны чувствительной повехности 40 бар.

• Трехпроводный датчик PNP
• Напряжение питания 10-30 VDC
• Номинальное давление 40 bar
• Корпус из нержавеющей стали
• Степень защиты IP67
• Резьбовая часть G3/8″ (FFAM 17) или М16*1 (FFAM 16)
• Регулировка чувствительности 15 оборотный потенциометр.

Состав серии FFAM

rusautomation.ru

Оптические датчики уровня жидкости

Введение

Оптические датчики уровня жидкости нашли широкое применение в различных областях промышленного, медицинского и бытового оборудования. Высокая надежность и простота интеграции делает их привлекательными для использования в различных приложениях.

Достоинства датчиков:

• Небольшие габаритные размеры;
• Отсутствие подвижных частей;
• Быстрый отклик;
• Широкий спектр измеряемых жидкостей;
• Выходной сигнал цифровой или PNP (NPN).

Применение:

• Нефтехимическое оборудование;
• Медицинская техника;
• Компрессорное оборудование;
• Пищевая промышленность;
• Бытовая электроника.

Датчик может монтироваться в боковой стенке сосуда, предназначенного для жидкости, на необходимой высоте регистрации уровня. Возможна установка нескольких датчиков на различной высоте, в зависимости от того, сколько необходимо градаций измерения или установки минимального — максимального уровня.



Принцип действия

Все представленные серии инфракрасных датчиков уровня основаны на одном принципе действия, а именно — на изменении коэффициента преломления ИК-излучения на границе перехода двух сред. Одна из сред — линза самого датчика, а вторая — непосредственно окружающая среда, которая может быть воздушной в случае, когда уровень жидкости не достигает датчика, и жидкостной при достижении определенного уровня жидкости. В воздушной среде инфракрасное излучение ИК-светодиода отражается от внутренней поверхности линзы датчика и попадает в область фотоприемника, который регистрирует наличие ИК-излучения (см. рис. 1).





Рис. 1. Траектория ИК-лучей при отсутствии жидкости

Тогда как при контакте линзы с жидкостью условия для отражения света изменяются, и он уже по большей части не отражается, а проходит сквозь линзу, рассеиваясь в жидкости (см. рис. 2).

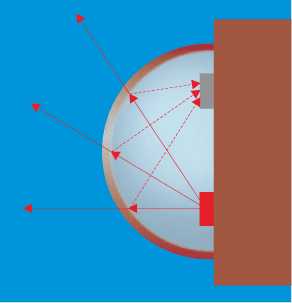

Рис. 2. Траектория ИК-лучей при наличии жидкости

На выходе ИК-приемника электрическая схема производит обработку сигнала и в зависимости от серии датчика преобразует его в выходной цифровой сигнал или в сигнал логического уровня PNP(NPN).



Серия LLE

Серия LLE представляет собой относительно недорогое решение. Датчики производятся как в пластиковом, так и в металлическом корпусе. Приборы данной серии характеризуются цифровым выходным сигналом и защитой от ошибочного подключения полярности питания и короткого замыкания, а также включают в себя схему защиты от повышенного напряжения и импульсов перенапряжения. Технические характеристики датчиков серии LLE приведены в таблице 1

Таблица 1. Состав серии и параметры датчиков LLE

Полусферическая чувствительная часть датчика изготовлена из полимерной композиции — полисульфона (UDEL P1700 Infrared Black). Она непосредственно контактирует с измеряемой средой и совместима с широким спектром жидкостей:

• Уксусная кислота — ледяная уксусная кислота — 10% аммиак — 88
• Гидроокись аммония — 10%
• Хлорид аммония — 10%
• Авиационный спирт
• Бензол
• Бензойная кислота
• Отбеливатель
• Морская вода
• Бутан
• Бутанол
• Азотистокислый кальций
• Хромовая кислота
• Этиловый спирт
• Циклогексан
• Муравьиная кислота
• Глицерин
• Гептан
• Соляная кислота 10%
• Серная кислота 10%
• Трансформаторные масла
• Скипидар
• Соляная кислота
• Перекись водорода
• Изопропанол
• Изооктан
• Керосин
• Олифа
• Магния сульфат
• Метанол
• Моторные масла
• Азотная кислота 10%
• Масло растительное
• Щавелевая кислота
• Эфиры нефти (бензин, лигроин и др.)
• Гидроксид калия 10%
• Гидроксид калия 50%
• Силиконовые жидкости
• Нитрат серебра
• Хлорид натрия
• Гидроксид натрия 10%
• Гидроксид натрия 50%



Серия POS

Датчики POS представляют собой более дорогое, чем LLE, решение для индустриальных приложений. Серия выполнена только в металлическом корпусе из нержавеющей стали, с выходным логическим уровнем PNP или NPN и с защитой от ошибочного подключения полярности питания и короткого замыкания. Технические характеристики данной серии приведены в таблице 2.

Таблица 2. Состав серии и параметры датчиков POS

	Стандартная температура (-25…100°С)	Высокая температура (-25…140°С)
Выходной сигнал NPN NO	POS187311	POS287311
Выходной сигнал NPN NC	POS187312	POS287312
Выходной сигнал PNP NO	POS187313	POS287313
Выходной сигнал PNP NC	POS187314	POS287314
Напряжение питания	+12…+28 В
Ток потребления	25 мА
Корпус	Нержавеющая сталь

Чувствительная часть датчика выполнена в виде конуса из технического стекла, совместимого почти со всеми жидкими средами.



Заключение

Описанные серии оптических датчиков уровня вполне могут конкурировать с поплавковыми, а в иных случаях — и с ультразвуковыми датчиками. Широкий диапазон рабочих температур и отсутствие механических деталей в данных датчиках делают их привлекательными для новых разработок и решения различных задач.







Получение технической информации, заказ образцов, поставка —
e-mail: [email protected]

Наши информационные каналы

Рубрика: новинки элементной базы Метки: HONEY, Датчики, Датчики уровня жидкости

О компании Honeywell

Honeywell International, Inc. — крупная американская корпорация, производящая электронные системы управления и автоматизации. Корпорация Honeywell International — мировой лидер в области технологий и промышленного производства, входящий в список 100 ведущих компаний, составляемый журналом Fortune. Она известна во всем мире своими разработками в области аэрокосмического оборудования, технологий для эксплуатации зданий и промышленных сооружений, автомобильного оборудования, турбокомпрессоров и …читать далее

www.compel.ru

Датчик бесконтактный оптический уровня жидкости

SLO01-NO/NC-P-P18 — датчик оптический уровня жидкости для регистрации предельного уровня жидкости в закрытом резервуаре, при давлении не более 25МПа и температуре контролируемой жидкости (0…+60)ºС, с переключающим контактом (NO/NC) выходного реле, с разъемом 2РМТ18БПН7Ш1В1 (резьба М18х1).

Датчик состоит (см. рисунок 1) из корпуса (2), в который вклеивается чувствительный элемент (1) торцевого типа. Детали чувствительного элемента вклеиваются герметиком, устойчивым к спирту, разбавленным кислотам, морской воде, нефтепродуктам. Резьбовая крышка (3) с разъемом 2РМТ18БПН7Ш1В1 (4) уплотняется при сборке кремнийорганическим герметиком типа ВГО-1 или аналогичным.

По принципу действия датчик представляет собой оптоэлектронный прибор ИК диапазона, обнаруживающий границу раздела двух сред с различными коэффициентами преломления: жидкой фазы — не менее 1,3. Переключение выходного реле из состояния «Выключено» в состояние «Включено» происходит при превышении уровнем жидкости уровня срабатывания. При этом светится внешний светодиодный индикатор «Включение», см. рисунок 2). В датчике предусмотрена индикация загрязнения оптической системы. При загрязнении стеклянной призмы чувствительного элемента загорается внешний светодиод «Загрязнение», рисунок 2. Приемник и излучатель конструктивно объединены в одном корпусе.

1. Назначение

Датчик предназначен для регистрации предельного уровня жидкостей — воды, спирта этилового, спирто-водяных смесей, светлых нефтепродуктов (керосин, бензин, дизтопливо и пр.) и других жидкостей, не агрессивных к материалам контактирующих деталей (силикатные стекла, эпоксидные и полиэфирные компаунды).
Конструкция и покрытия датчика устойчивы к маслам и моющим средствам. Датчик не относится к средствам измерения и не имеет точностных характеристик.
Условия эксплуатации датчика:

• Температура окружающей среды, ºС 0…+60
• Температура контролируемой жидкости, ºС 0…+60
• Разность температур окружающей среды и контролируемой жидкости, не более, ºС 30
• Давление в резервуаре с контролируемой жидкостью, не более, МПа 25
• Атмосферное давление, МПа 0,084 — 0,104

2. Технические характеристики

Габаритные размеры, мм	Ø53 х 90
Расстояние от посадочной плоскости до точки срабатывания датчика, мм	34…36
Разброс уровня срабатывания датчика во всем диапазоне внешних условий, не более, мм	1,5
Дифференциальный ход (гистерезис) ближней и дальней границы, не более, мм	1,0
Диапазон питающих напряжений, В	22 – 30 [DC]
Номинальное напряжение питания, В	24 [DC]
Пульсации питающего напряжения, %	≤ 10
Ток потребления, не более, мА	25
Время переключения, не более, мс	10
Наличие индикации включения	Есть
Наличие индикации загрязнения оптической системы	Есть
Выход	Релейный («сухой контакт»)
Резьбовое присоединение	G1”x11H
Степень защиты по ГОСТ 14254-96	IP67, IP68 (погружная часть датчика)
Температура окружающей среды, ºС	0…+60
Средняя наработка на отказ с учетом технического обслуживания, не менее, час	20 000
Режим работы	Непрерывный
Рабочее положение	Любое
Способ подключения	Разъем 2РМТ18БПН7Ш1В1
Материал корпуса	Нержавеющая сталь 12x18h20T
Материал чувствительного элемента	Стекло
Масса (с кабелем стандартной длины), не более, кг	0,3
Цена	Уточняйте у менеджера







skbind.ru

Датчики уровня оптические интерфейсные

---

– нечувствительны к пене – миниатюрная конструкция – взрывозащищенное исполнение – интерфейсный выход (RS-485) – подключение к системам управления верхнего уровня



Описание

Датчики уровня оптические ДУ-О-10…13 с выходным интерфейсом RS485 предназначенs для измерения предельного уровня различных жидкостей или контроля наличия жидкости в резервуарах, транспортируемых цистернах, трубопроводах и открытых каналах.

Датчики определяют границу раздела “воздух-жидкость” в резервуарах с водой и светлыми нефтепродуктами – бензины, нафта, керосины, дизельные топлива. Принцип действия датчиков основан на измерении разницы оптической плотности жидкости и воздуха.

Датчики могут использоваться практически с любыми жидкостями, имеющими оптическую плотность, отличную от воздуха, например в качестве сигнализаторов наличия топлива, датчиков предельного уровня воды в емкостях и каналах, независимо от степени его загрязненности. При этом оптические датчики уровня не рекомендуется применять для тёмных нефтепродуктов.

Датчики соответствуют требованиям стандартов взрывозащиты и пригодны для использования в системах защиты от переполнения с установкой непосредственно во взрывоопасных зонах.

Технические характеристики

Исполнения

В семейство датчиков входят:

Область применения: нефтебазы, автозаправочные станции, котельные, предприятия использующие емкости для хранения воды и нефтепродуктов

• контроль уровня воды или топлива в стационарных емкостях в одной точке;
• контроль наличия воды или топлива в емкостях, каналах и трубопроводах.

Миниатюрная конструкция

Описание

ДУ-О-13 является базовой моделью. На основе модуля данного датчика выполнены другие модели семейства интерфейсных оптических датчиков уровня.

Миниатюрная конструкция датчика позволяет устанавливать его и контролировать заполнение или наличие остатков продукта в труднодоступных местах: узких трубах, патрубках, сочленениях, там, где невозможно установить вибрационные, поплавковые и датчики уровня другого типа.

Пригоден для установки в любом положении: горизонтальном, вертикальном (прямом и обратном).

Технические характеристики

Основные параметры и размеры	Норма
Напряжение питания постоянного тока, В	от 10 до 25
Ток потребления, мА, не более	5
Время срабатывания при перемещении из воздуха в жидкость, мс, менее	100
Время срабатывания при перемещении из жидкости в воздух, мс, менее	250
Интерфейс связи/ протокол	RS-485/ModBus RTU
Испытательное давление, МПа, не менее	0,4
Защита от влаги и пыли  по ГОСТ 14254-96	IP67
Маркировка взрывозащиты	0ЕхiаIIВТ5Х
Подключение к техпроцессу	М20х1-8g
Температура окружающей среды, °С	– 40…+50
Устойчивость к вибрации	группа N2 по ГОСТ 12997-84
Масса, без кабеля, кг, не более	0,5

Информация для заказа

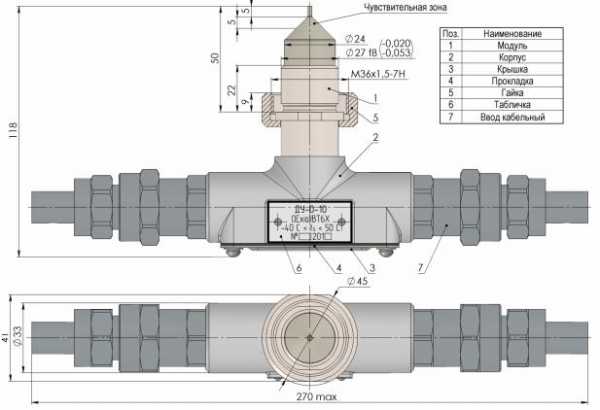

Габаритные и присоединительные размеры

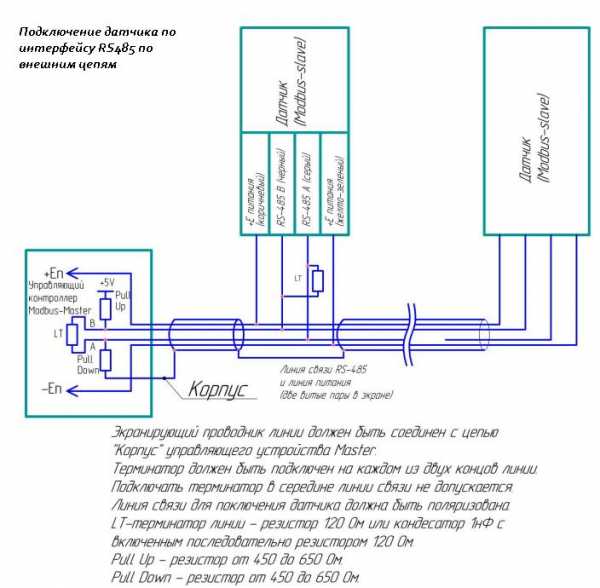

Схема подключения

– встроенная клеммная коробка – кабельные вводы для последовательного подключения – надежное крепление

Описание

Особенностью данной модели датчика является наличие двух кабельных вводов и миниатюрной клеммной коробки, что делает датчик ДУ-О-10 удобным для шлейфового подключения нескольких датчиков.

Крепление датчика осуществляется с помощью накидной гайки, что позволяет избежать вращения корпуса при монтаже и демонтаже.

Миниатюрная конструкция позволяет производить установку в труднодоступных местах, например, в узких трубах или донных клапанах авто и ж\д цистерн.

Технические характеристики

Характеристика	Значение
Напряжение питания, В (DC-постоянный ток)	10…25
Ток потребления, не более, мА	8,5
Время срабатывания при переходе из воздуха в жидкость, не более, мс	1
Время срабатывания при переходе из жидкости в воздух, не более, мс	250
Интерфейс	RS-485, ModBus RTU
Вязкость жидкости, не более, сСт	0,2-100
Материал корпуса	Нержавеющая сталь, алюминий, полиамид
Маркировка взрывозащиты	0ЕхiаIIАТ6Х
Температура окружающей среды, °С	-40…+50
Защита от пыли и влаги	IP67
Давление процесса, не более, МПа	0,6
Устойчивость к вибрации  группа N2 по ГОСТ 12997-84
Климатическое исполнение	УХЛ

Информация для заказа

Габаритные и присоединительные размеры

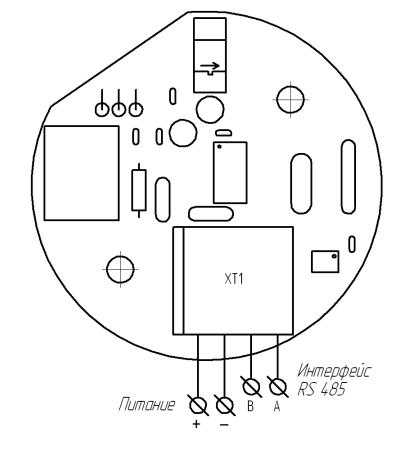

Схема подключения

– удобство установки

Описание

Датчик уровня оптический ДУ-О-11 выполнен на основе модуля датчика ДУ-О-13.

Датчик имеет корпус с двумя входами под кабель и штангу с вынесенным в ней оптическим модулем.

Конструкция датчика удобна для установки на отверстия в горловинах наливных стояков. Может быть использован для мобильного применения – в качестве датчика предельного уровня, устанавливаемого в крышках автоцистерн.

Наличие двух выходов позволяет использовать датчики ДУ-О-11 в шлейфовых подключениях из нескольких датчиков.

Датчики имеют цифровой интерфейс RS485 и могут быть использованы в составе сети подобных устройств.

Технические характеристики

Наименование параметра	Значение
Напряжение питания постоянного тока, В	10-25
Ток потребления, мА, не более	5
Время срабатывания при перемещении из воздуха в жидкость, мс., менее	100
Время срабатывания при перемещении из жидкости в воздух, мс., менее	250
Интерфейс / протокол связи	RS-485/ MODBUS RTU
Маркировка взрывозащиты	0ЕхiаIIBТ5Х
Давление процесса Мпа, не менее	0,4
Рабочая температура, ºС	– 40…+ 50
Устойчивость к вибрации	Группа N2 по ГОСТ 12997-84
Степень защиты от воды и пыли	IP 67
Длина штанги, мм	115…2000 по желанию Заказчика
Масса без кабеля, не более, кг.	1,5

Информация для заказа

Габаритные и присоединительные размеры

Схема подключения

– удобство установки

Описание

Датчик уровня оптический ДУ-О-12 выполнен на основе модуля датчика ДУ-О-13.

Датчик имеет корпус с двумя входами под кабель и оснащен телескопической штангой с вынесенным в ней оптическим модулем, что позволяет настроить уровень срабатывания датчика в пределах регулировки.

Пригоден для мобильного применения – в том числе для установки на автоцистерны в качестве датчика ограничения перелива при нижнем наливе.

Технические характеристики

Наименование параметра	Значение
Напряжение питания постоянного тока, В	10-24
Ток потребления, мА, не более	14
Интерфейс / протокол связи	RS-485/ MODBUS RTU
Маркировка взрывозащиты	0ЕхiаIIBТ5Х
Предел регулировки штанги от нижней части корпуса, мм	135…235
Рабочая температура, ºС	– 40…+ 70
Материал корпуса	АК12
Степень защиты от воды и пыли	IP 67
Масса, кг	2,0

Информация для заказа

Габаритные и присоединительные размеры

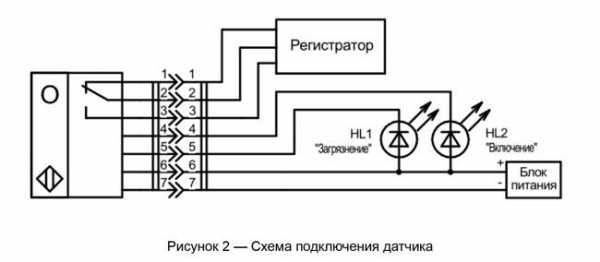

Схема подключения

www.livenka.ru

Датчик уровня масла — DRIVE2

Всем привет, хочу поделиться опытом ремонта датчика уровня масла в двигателях бмв серии e39, e38, e53, e46 и некоторых других. Датчик такого вида ставился практически на все моторы от четверок до v8, на бензинки и на дизеля. Точностью он не отличается, срабатывает на уровне чуть меньше минимума на щупе, но лучше уж так, чем узнать об низком уровне масла по лампе давления).
Предыстория. Так уж случилось, что мотор мой масло жрёт. Меня это не сильно беспокоило — банка на доливку в багажник и вперед. Раз в тысячу подливал поллитра- литр (в зависимости от стиля вождения, т.к. если тошнить по трассе соточку, то на щупе уровень за 800 км не изменился). Но однажды на приборке загорелось сообщение о низком уровне масла, и я вспомнил, что 2 тысячи км проехал, не доливая. Долил поллитра, поехал дальше. При выключении зажигания снова увидел сообщение — долил еще поллитра. После следующей поездки, снова увидев сообщение, я был крайне удивлен и проверил уровень шупом — чуть ниже минимума. Самое время искать дыру в поддоне. Но ездить как-то нужно — долил еще поллитра. После следующей поездки датчик заткнулся, уровень держался. Так и доездил до замены — уровень сильно не падал. Пришел к выводу, что я ездил с неисправным датчиком, но в какой-то момент он заработал. Решил с маслом поменять и его. Но оказалось что б.у. датчики многие неисправны, более того, некоторые из моих знакомых даже не знали что ездят с неисправными датчиками, просто следят за уровнем по щупу. А блок контроля света, к которому подключен датчик, может сообщить на приборную панель о его(датчика) неисправности, но по каким-то хитро***ым причинам, производитель эту опцию отключил. Включив при помощи bmwscanner вывод сообщения о неисправности датчика уровня масла я перестраховался — если сообщения нет, значит датчик исправен и уровень в норме. Но датчика хватило тысячи на 3 и он снова умер, выводя на приборную панель при каждом выключении зажигания сообщение о его дефекте, и до следующей замены масла снова проверял по щупу.
Пока ждал замены масла, нарыл неисправный датчик. Как и все, что попадает мне в руки, он был разобран. Устройство довольно-таки простое — сам щуп — плата с 2 проводниками (2 одинаковых, видимо, для контроля неисправности). При нагревании они изменяют сопротивление — в этом и смысл измерения уровня масла. Масло отбирает тепло. Чем меньше масла тем быстрее греется датчик, тем быстрее меняется его сопротивление. Датчик измеряет время нагревания и время остывания. Внутри датчика под крышкой-радиатором, находятся 2 платы, залитые отличными соплями, одна плата — по сути переходник, к ней припаяны разъем датчика, выводы платы-щупа и вторая плата, на которой 2 микросхемы — 4х-канальный компаратор, который, видимо фиксирует изменение сопротивления проводников на щупе, и сдвоенный триггер, судя по всему, включает-выключает нагрев проводников.

Полный размер

И вот он самый — транзистор, через него должно идти питание щупа, а он взял да отвалился (визуально не видно, пришлось подковырнуть для фото). Ну дальше все просто — убрать сопли, пропаять, проверить, собрать, залить, ждать и надеяться.
Надеюсь, эти буквы кому-нибудь помогут.

Полный размер

масложор теперь не проблема)

www.drive2.ru

оптический датчик-сигнализатор уровня жидкости | promcit.ru

краткое описание серии
Оптический сигнализатор уровня INNOLevel OPTIC используется для контроля уровня жидких сред. Материалы контактной части — стекло и нержавеющая сталь – позволяют применять датчики для водных, спиртовых растворов, в пищевом производстве, в ЖКХ, а отсутствие в датчике подвижных и механических деталей на объектах  где присутствует вибрация. Ограничения: Датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира. Принцип работы В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а  встроенный фотоприемник анализирует интенсивность его отражения и управляет переключением выходного контакта. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически большая часть излучения, не отражаясь, уходит  в жидкость и не поступает в приемник. Стандартные примеры применения датчика уровня  INNOLevel OPTIC IL-OS    Сигнализация предельного уровня воды в баках и резервуарах, установленных на автомобильном, железнодорожном или авиационном транспорте; Контроль уровня воды в кофеавтоматах и автоматах газированной воды; Контроль уровня на производстве различных лимонадов; Сигнализация уровня других невзрывоопасных жидкостей. Основные технические характеристики  INNOLevel OPTIC IL-OS  Материал корпуса – нержавеющая сталь Материал чувствительного элемента – стекло Напряжение питания 10…28 Вольт DС Выходной ключ – PNP Ток нагрузки – 200 мА Температура процесса -20…+100°С Максимальное давление на чувствительный элемент – 60 бар Присоединение PT 3/8″ или PT 1/2″ (коническая) PF 3/8″ или PF 1/2″ (цилиндрическая) Класс защиты корпуса: IP67
исполнения оптических датчиков-сигнализаторов уровня INNOLevel OPTIC IL-OS
Артикул		Описание
INNOLevel IL-OS-AA		Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 3/8″ PT (коническая), выход PNP NO+NC, кабельный разъем М12
INNOLevel IL-OS-AC		Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 3/8″ PT (коническая), выход PNP NO+NC, кабель 2 м, индикатор
INNOLevel IL-OS-BA		Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2″ PT (коническая), выход PNP NO+NC, кабельный разъем М12
INNOLevel IL-OS-BC		Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2″ PT (коническая), выход PNP NO+NC, кабель 2 м, индикатор
INNOLevel IL-OSS-BC		Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2″ PF (цилиндрическая), выход PNP NO+NC, кабель 2 м, индикатор

promcit.ru

Оптический датчик-сигнализатор уровня INNOLevel OPTIC Промситех ⋆ ОВЕН-Уфа

Оптический сигнализатор уровня INNOLevel OPTIC используется для контроля уровня жидких сред. Материалы контактной части — стекло и нерж. сталь — позволяют применять датчики для водных и спиртовых растворов, в пищевом производстве, в ЖКХ.

Принцип работы:

В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.

Особенности:

• Выходной сигнал PNP.
• Датчик имеет защиту от короткого замыкания.
• Состояние работы датчика указывается светодиодом (для кабельного исполнения).

Ограничения:

Датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.

Документация

Технические характеристики

Подключение	Кабель	Разъем M12 4-х контактный
Материал конуса	Стекло
Материал корпуса	Нерж. сталь SUS304
Напряжение питания	10…28В пост. тока
Выходной сигнал	PNP, НО или НЗ
Температура окружающей среды	-20…80°C
Температура процесса	-20…100°C
Макс. рабочее давление	< 60 Бар
Класс защиты	IP 67
Встроенная индикация	Красный светодиод	Отсутствует
Резьба	PT 3/8″ или PT 1/2″ (коническая) PF 3/8″ или PF 1/2″ (цилиндрическая)



Артикул	Описание
INNOLevel IL-OS-AA	Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 3/8″ PT (коническая), выход PNP NO+NC, кабельный разъем М12
INNOLevel IL-OS-AC	Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 3/8″ PT (коническая), выход PNP NO+NC, кабель 2 м, индикатор
INNOLevel IL-OS-BA	Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2″ PT (коническая), выход PNP NO+NC, кабельный разъем М12
INNOLevel IL-OS-BC	Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2″ PT (коническая), выход PNP NO+NC, кабель 2 м, индикатор
INNOLevel IL-OSS-BC	Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2″ PF (цилиндрическая), выход PNP NO+NC, кабель 2 м, индикатор

Опции для оптического датчика уровня INNOLevel OPTIC (только для цилиндрической резьбы 1/2″)

Артикул	Описание	Внешний вид
IL-G1/2L	Приварная бобышка, резьба 1/2″ G (цилиндрическая), сталь
IL-G1/2L-S304	Приварная бобышка, резьба 1/2″ G (цилиндрическая), нерж. сталь SUS304

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

owen-ufa.ru
