Лекции и примеры решения задач механики

Шарнир – кинематическая пара вращательного типа, одно звено которой может поворачиваться относительно другого.

Рис. 1 Шарнир цилиндрического типа

Наиболее распространенным примером шарнирного соединения являются дверные петли.

Главным свойством шарнира, используемым в механике, является то, что соединенные им части конструкции имеют возможность углового перемещения. При этом необходимо помнить, что в отличие от силы, момент от одной части конструкции к другой, через шарнир не передается.

Изображение шарнирных соединений

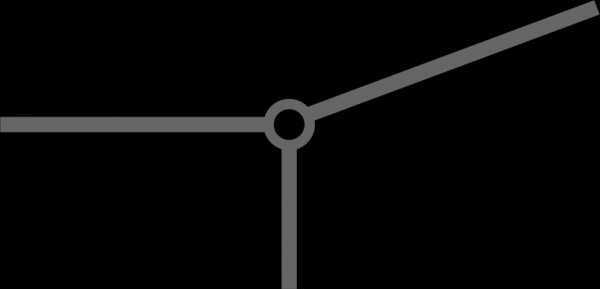

Рис. 2 Шарнирное соединение трех стержней

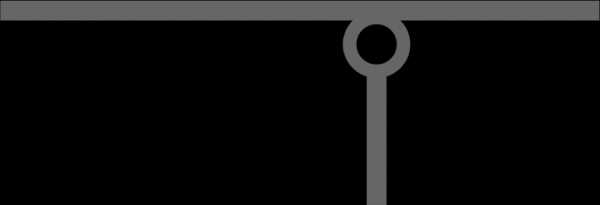

На чертежах и расчетных схемах шарниры изображаются в виде окружности малого диаметра соединяющей две или более части конструкции (рис. 2) либо примыкающей к одной из них (рис. 3).

Рис. 3 Шарнирное соединение двух стержней

Особое внимание следует уделять изображению шарнира в расчетных схемах задач на изгиб. Шарнир, наложенный на линию балки (рис. 4) подразумевает, что здесь две или более отдельных частей балки соединены шарниром, при этом как отмечалось выше, изгибающий момент через данное соединение не передается.

Шарнир, примыкающий к линии балки (рис. 5), говорит о том, что в данном случае балка является сплошной и просто соединена шарниром с другими элементами.

Рис. 5 Фрагмент балки с шарнирной опорой

Классификация шарниров

По способу возможного взаимного перемещения частей шарнира различают:

  1. Цилиндрический – поворот осуществляется относительно общей оси звеньев шарнира.
  2. Шаровой – поворот возможен относительно общей точки.

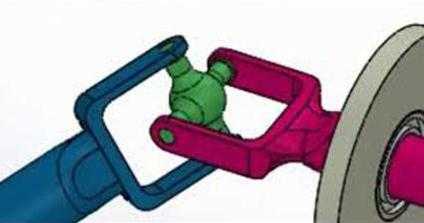

  3. Карданное соединение – комбинация последовательно соединенных цилиндрических шарниров, оси которых пересекаются.

Пример расчета реакций в шарнирах >

isopromat.ru

виды и назначение :: SYL.ru

Если электричество, например, стали применять сравнительно недавно, то механика сопровождает человечество тысячелетиями. Древние познания в этой области не уступают знаниям современности, хотя, конечно, технологии наших дней во многом изменились. Но элементарные законы кинематики, лежащие в основе всех механических процессов, актуальны и теперь. А также актуальны узлы связи и передачи между механическими элементами. Одним из таких узлов является шарнир.

Что такое шарнир

Шарниром называют пару кинематическую, один элемент которой совершает вращательное движение, поворачиваясь относительно второго элемента. Самым простым и повсеместно используемым шарниром является петля дверная. Отличительная особенность шарнирного соединения, которое используется в механике, - это возможность конструктивных частей, объединенных им, совершать угловое перемещение. В шарнирах не происходит передача изгибающего момента между частями конструкции.

В схемах и технических чертежах соединение шарнирное изображается в виде окружности небольшой в диаметре. Эта окружность может объединять два либо более элементов конструкции, иногда примыкать только к одной.

Если на изображение балки наложено изображение шарнира, значит, балка имеет составную конструкцию, собранную на шарнирах. Если шарнир только примыкает к ней на схеме, то такая балка является цельной, к ней подсоединен шарнир.

Виды шарнирных соединений

Если при помощи шарнира объединены не более двух элементов, то такое соединение получило название простой шарнир. Сложный шарнир предполагает взаимодействие трех и более элементов в одном узле.

Что такое шарнир неподвижный? Система, где вокруг шарнирной оси может быть осуществлен поворот стержня, но сама точка закрепления шарнира остается фиксированной. Подвижные – это такие связи, где и ось вращается на шарнире, и точка крепления шарнира может двигаться по направляющей.

Все шарниры классифицируются по возможному способу смещения друг относительно друга соединяемых деталей. Они бывают:

  • Цилиндрического поворота. Такая конструкция шарнира предполагает осуществление углового движения относительно оси общей для обоих звеньев.
  • Шарового поворота. Угловое движение возможно вокруг общей точки.

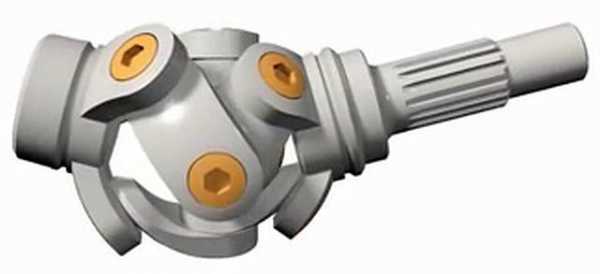

  • Карданного типа. Сложное соединение шарнирное, которое состоит из шарниров цилиндрических, пересеченных осями под прямым углом (крестовина). Они последовательно объединены в комбинацию с вилками ведущего и ведомого вала.

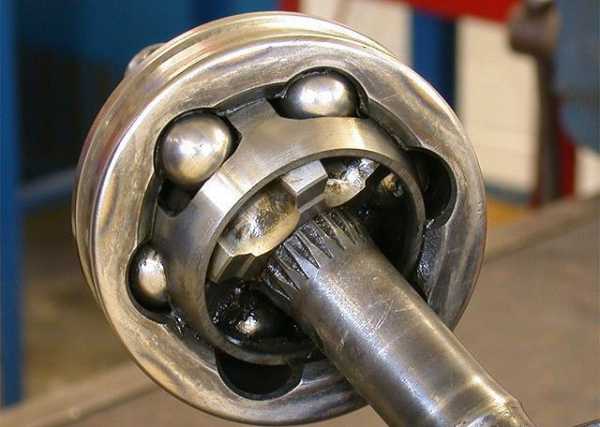

  • Равных угловых скоростей (ШРУС). Конструкция сложная для передачи тяги и одновременного осуществления поворотных движений при поддержке одинакового вращательного момента между приводным и ведомым валом.

Жесткий шарнир

Жесткие шарнирные соединения представлены упругими полукарданными шарнирами. Это механизм, где крутящий момент от ведущего к ведомому валу, имеющих разный угол расположения, осуществляется деформацией звена их соединяющего. Звено упругое изготавливают из резины с возможным армированием.

Примером такого упругого элемента служит муфта Гуибо. Она имеет вид элемента шестигранной формы, в который вулканизированы вкладыши из металла. Муфта предварительно сжата. Такая конструкция отличается хорошим сглаживанием колебаний при кручении, а также стуков конструкции. Допускает сочленение валов с углом до 8 градусов расхождения и перемещении оси до 12 мм в обе стороны. Основная задача такого механизма – компенсировать неточности при монтаже.

К недостаткам узла можно отнести повышенный шум в работе, сложности в изготовлении и ограниченный срок службы.

Где применимо шарнирное соединение

Применить на практике соединение шарнирное возможно в соответствии с его степенью свободы. Сложный шарнир может иметь в узле до шести степеней свободы. Три степени приходятся на перемещение, а три на поворот. Чем больше степеней свободы, тем интереснее шарнир для процесса моделирования.

Простой цилиндрический шарнир распространен в бытовом и промышленном машиностроении: все виды дверных соединений, элементы сантехники (поворотные смесители), инструмент типа пассатижи, ножницы, любой, где смещаются плоские части и др.

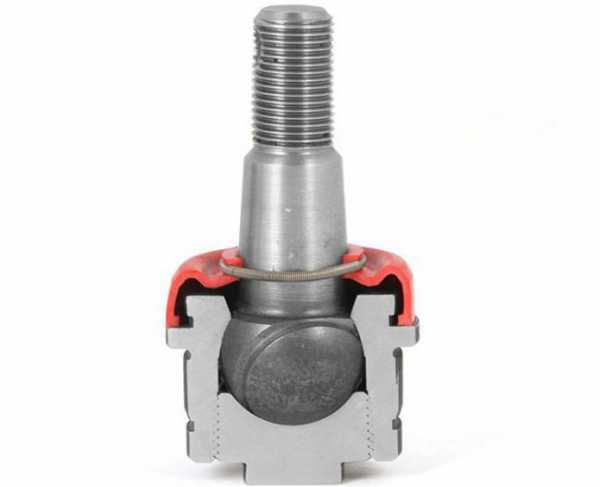

Сферический (шаровой) шарнир используют в автомобилестроении в ходовом механизме, в пультах дистанционного управления, в машиностроении и робототехнике.

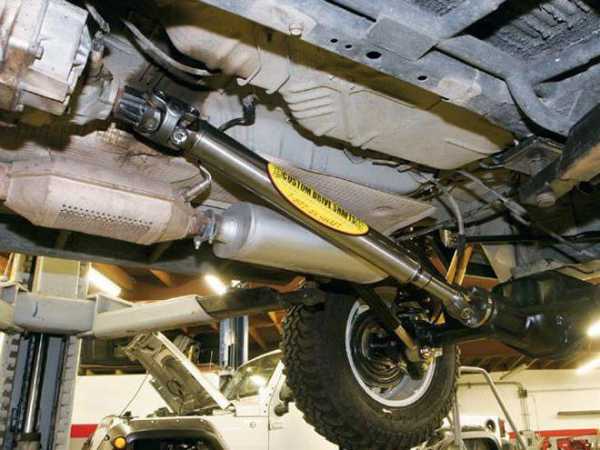

Кардан (шарнир Гука) в передаче вращательного движения от двигателя к заднему приводу автомобиля, от вала отбора мощности к навесному оборудованию в спецтехнике, везде, где передача идет между валами, расположенными под углом.

Подвижные шарнирные соединения типа ШРУС установлены в переднеприводных автомобилях.

Уход за узлом шарнирным

Шарниры являются элементами, которые подвержены механическому воздействию. Они претерпевают нагрузки в виде трения. Благодаря тому, что в современной конструкции шарниров применены подшипниковые узлы, трение значительно уменьшено. Но в процессе выработки смазочного материала увеличивается износ. Поэтому соединение шарнирное требует постоянной смазки.

В сложных шарнирах (автомобильный ШРУС), где применяются подшипниковые узлы открытого типа, фактором разрушающим является грязь и пыль. Они действуют как абразив и приводят к быстрому износу металла. В таких системах применяют защитные кожухи (пыльники), которые защищают весь шарнир в целом. Уход за такими узлами состоит в своевременной замене пыльников, так как резина имеет свойство разрушаться, также потребуется смазка шарнирных соединений.

Смазки, применяемые для шарнирных соединений

  • На основе лития. Надежные густые смазки, обладающие высокими консервационными характеристиками. Снижают нагрузки на узловые соединения до десяти раз. Нейтрализуют пыль и совместимы практически со всеми полимерными материалами для пыльников. Недостаток – имеют невысокую антикоррозионную защиту и разрушают некоторые пластики.
  • На основе дисульфид молибдена. Смазки продолжительной службы до ста тысяч пробега. Отличные смазочные и антикоррозионные характеристики. Не разрушают пластики. Недостаток – при попадании влаги смазка утрачивает свои свойства.
  • На основе бария. Хорошие смазки, обладающие достоинствами литиевых и дисульфид молибденовых. Также они не боятся влаги. Недостаток – разрушение при низких температурах и высокая цена.

Заключение

Не стоит забывать, что среди великого разнообразия механических конструкций с разными шарнирными связями и способами кинематической передачи главным механизмом является все же человеческий аппарат. Который, кстати, содержит 187 природных шарниров, именуемых суставами. Поэтому своевременно заботясь о технике и продлевая ей жизнь, человек позволяет ей облегчать нагрузки на наше тело – ведь его, согласитесь, нечем заменить.

www.syl.ru

Что такое шарнир?

Механика окружала людей с давних пор. Именно благодаря ей удалось облегчить труд человека и привести ко многим открытиям в «доэлектрическую» эру. Хоть за это время изменились технологии и чаще стала использоваться компьютерная техника, без механики представить современную жизнь нельзя. В этой статье я расскажу о таком популярном механическом элементе как шарнир.

Содержание:
  1. Что такое шарнир? Информация об этом элементе, его предназначении, а также обозначениях на схемах и чертежах.
  2. Виды. Классификация шарниров по различным признакам.
  3. Где применяется? Рассказывается в каких сферах это соединение используется.
  4. Уход за узлом. Ответы на вопросы как ухаживать за шарнирным соединением, какие виды смазок используются.

Что такое шарнир?

Посмотрите на свою входную или межкомнатную дверь. Ее петли, которые помогают двери открываться и закрываться являются, самым простым видом шарнира. Вообще, этот конструктивный элемент любого механизма, представляет собой соединение двух (или больше) элементов, один из которого вращается вокруг другого. Он может вращаться в одном направлении или в нескольких.

Важно: шарниры позволяют частям конструкции, которые объединяются ими, совершать перемещение без необходимости изменения конструкции ее элементов в следствие изгибов и других деформаций. Изгибающий момент через них не передается.

На чертежах и иных схемах такие соединения обозначаются небольшой окружностью. Они могут объединять два или несколько частей конструкции. Схематичный знак шарнирного соединения наносится на конструктивные элементы для облегчения их обслуживания. Так, такой знак может быть нанесен на балку имеющую шарнирную конструкцию. Также к такой балке может примыкать шарнир, но она сама будет цельной.

Виды шарнирных соединений

Существует несколько видов шарниров. Классификация этого механического элемента может производиться по числу объединенных конструктивных элементов:

  • Простой. Объединяет один или два элемента.
  • Сложный. Объединяет три и боле элементов.

Также шарниры могут быть подвижными и неподвижными:

  • Неподвижный. Точка крепления неподвижна. Вокруг оси осуществляется поворот стержня.
  • Подвижный. Вращается как ось, так и точка крепления.

Но самая большая классификация этих механических элементов заключается в способах смещения конструктивных элементов. Такая классификация делит их на шарниры:

  • Цилиндрический. Движение двух элементов происходит относительно общей оси.
  • Шаровый. Движение происходит вокруг общей точки.
  • Кардан. В такой сложный механизм входят несколько элементов. На общей крестовине размещаются несколько шарниров. Которые, в свою очередь, соединены с другими элементами механизма.
  • ШРУС. Сложный механизм, которая способствует передаче тяги и осуществляет поворотные движения.
  • Жесткий. Часто использующимся в современных механизмах. Он обладает конструкцией полукарданного типа. Элементы шарнира находятся под разным углом. Передача крутящего момента происходит с помощью деформации звена. Для этого, его изготавливают из прочной резины. Материал, обладающий амортизирующими свойствами, дает возможность работы такой всей конструкции.

Где применимо шарнирное соединение?

Сфера применения таких конструкций зависит от их вида. На практике применение того или иного шарнира зависит от степени свободы (количества независимых параметров). Системы сложного типа имеют три таких параметра на поворот и три на перемещение. Чем больше у шарнира этот показатель, тем он имеет больше возможностей в использовании.

Простые цилиндрические шарниры имеют огромное распространение в быту. Такой тип соединения элементов конструкции присущ ножницам, плоскогубцам, крану смесителя и т.п. Названные выше двери также имеют в своей конструкции такой элемент.

Шаровой шарнир хорошо представлен в автомобилестроении и в других сферах, где необходимо передать мощность от вала к различному оборудованию.

Карданы имеют схожую с вышеназванной конструкцией сферу использования. Они применяются там, где необходимо передать усилия между элементами, находящимися под углом друг к другу.

ШРУСы обязательный элемент переднеприводных автомобилей.

Уход за узлом шарнирным

Так как шарниры подвержены сильному механическому воздействию и нагрузкам, они нуждаются в особом уходе. Главную нагрузку такого узла составляет трение. Уменьшить ее можно за счет подшипников. А для того, чтобы продлить их долговечность необходим смазочный материал. В сложных системах смазка подается автоматически. Это обеспечивает постоянное нахождение смазочного материала в подшипнике.

При открытых шарнирах (типа ШРУС и др.) влияющем на их долговечность фактором является попадание в механизм пыли и грязи. Мелкие частицы этих масс, действуют как абразив. Попадая во внутрь, они начинают изнашивать металл. Защитные кожухи, которыми накрыты шарниры не всегда могут защитить механизм от такого пагубного воздействия грязи. Продлить жизнь трущемся элементам механизма можно благодаря периодической замене пыльников и обеспечении наличия смазки.

Основные виды смазок для описываемых соединений:

  • Литиевые. Густые смазочные материалы, обладающие высокими эксплуатационными характеристиками. Способны снять нагрузку от трения в 8-10 раз. Уменьшают пагубное действие пыли и хорошо взаимодействуют со многими полимерами, использующихся в составе пыльников. Из недостатков следует отметить, что смазки на основе лития не смогут защитить металлические детали от коррозии.
  • Из дисульфид молибдена. Смазка, отличающаяся продолжительным сроком службы. Обладает великолепными характеристиками. В отличие от литиевой защищает не только от трения, но и от коррозии. Но при попадании в смазочный материал влаги сильно теряет свои великолепные характеристики.
  • Бариевые. Смазочный материал, который объединяет в себе все достоинства предыдущих смазок. И в отличие от них не боится влаги. Из недостатков этого материала стоит отметить утрачивание свойств при низких температурах. Также, в отличие от литиевой смазки, обладает высокой стоимостью.

Шарнир – это простейший способ соединения двух подвижных деталей. Кто первым его изобрел неизвестно. Да и не могло быть известно, ведь многие основы механики были разработаны задолго до появления письменности. В известных нам цивилизациях древности уже вовсю использовались сложные шарниры. Которые помогали человеку на его нелегком пути развития. Сегодня без шарниров нельзя представить ни один механизм. Конструкция таких элементов постоянно усовершенствуется и помогает решить многие проблемы механики.

sopromats.ru

плоский шарнир - это... Что такое плоский шарнир?


плоский шарнир

Англо-русский словарь технических терминов. 2005.

  • плоский шабер
  • плоский шов

Смотреть что такое "плоский шарнир" в других словарях:

  • Суста́вы — (articulationes; синоним сочленения) подвижные соединения костей скелета, которые участвуют в перемещении отдельных костных рычагов относительно друг друга, в локомоции (передвижении) тела в пространстве и сохранении его положения. Различают… …   Медицинская энциклопедия

  • Словарь терминов теории графов — Здесь собраны определения терминов из теории графов. Курсивом выделены ссылки на термины в этом словаре (на этой странице). # А Б В Г Д Е Ё Ж З И К Л М Н О П Р С …   Википедия

  • Глоссарий теории графов — Эта страница глоссарий. См. также основную статью: Теория графов Здесь собраны определения терминов из теории графов. Курсивом выделены ссылки на термины в этом словаре (на этой странице) …   Википедия

  • МИКРОСКОП — (от греч. mikros малый и skopeo смотрю), оптический инструмент для изучения малых предметов, недоступных непосредственному рассмотрению невооруженным глазом. Различают простой М., или лупу, и сложный М., или микроскоп в собственном смысле. Лупа… …   Большая медицинская энциклопедия

  • СТРУКТУРА МЕХАНИЗМОВ — см. также о словаре аксоид аналог скорости точки аналог углового ускорения звена а …   Теория механизмов и машин

  • Четырёхзвенный механизм — Четырёхзвенный механизм  это самый простой кинематически замкнутый механизм, звенья которого способны двигаться друг относительно друга. Этот механизм состоит из четырёх звеньев, каждое из которых скреплено с двумя другими единственным… …   Википедия

  • Семейство страусовые —         Африканский страус (Struthio camelus) имеет следующие отличительные признаки: очень сильное тело, длинную, в большей своей части голую шею, маленькую плоскую голову, большие, блестящие глаза, на верхнем веке заметны ресницы; уши голые,… …   Жизнь животных

  • Ремённая передача — Клиновые ремни …   Википедия

  • Список авиационных катастроф в гражданской авиации — …   Википедия

  • Механизм Кланна — (англ. Klann linkage)  это плоский механизм, имитирующий походку животных и способный служить в качестве замены колесу. Механизм состоит из вращающегося звена, кривошипа, двух шатунов и двух сцепок. Все звенья соединены плоскими… …   Википедия

  • МИКРОСКОПИЧЕСКАЯ ТЕХНИКА — МИКРОСКОПИЧЕСКАЯ ТЕХНИКА, в узком смысле слова есть техника микро скопирования и содержит правила обраще ния с микроскопом и вспомогательными аппаратами в целях рационального использования оптических свойств и механического устройства этих… …   Большая медицинская энциклопедия

dic.academic.ru

понятие, классификация. Шаровой шарнир, шарнирная петля

Любой сложный механизм в машиностроении состоит из совокупности простых элементов. Чтобы понять, как функционирует система в целом, необходимо разобрать работу каждого узла. А это, прежде всего, понимание того, что такое кинематическая пара.

Основные термины

Если взять два предмета (звена), которые соприкасаются между собой, и при этом такая связь является подвижной, то перед нами кинематическая пара (КП). Отличительной ее особенностью является некая ограниченность в движении звеньев.

Твердое тело может иметь ограниченную возможность движения, и тогда возникает такое понятие, как условие связи. До пяти условий связи насчитывают, рассматривая взаимодействие звеньев в паре. Отсюда же деление на классы. Их вывели пять для кинематических пар, каждый из них обладает своей степенью подвижности. В классе насчитывают шесть степеней подвижности. Вся современная механика базируется на применении последних трех классов кинематических пар.

Каждое тело (звено) имеет свою геометрию. Поэтому и соприкасаются между собой элементы, соответствующими этой форме частями. Выходит, что КП сможет выполнить только такое движение, какое не будет противоречить геометрии звеньев. Кроме того, чтобы совершить любое движение относительно друг друга, одно звено должно быть стационарно закреплено, а на второе в паре оказано воздействие.

Каждая точка в звене в момент совершения движения проходит путь (траекторию). Эта траектория может иметь вид кривой, расположенной на плоскости. Когда плоскости расположения кривых прохождения пути звеньев в паре параллельны друг другу – это плоская пара. Если же кривые движения точек звеньев расположены в трехмерном пространстве, кинематическая пара является пространственной.

Виды

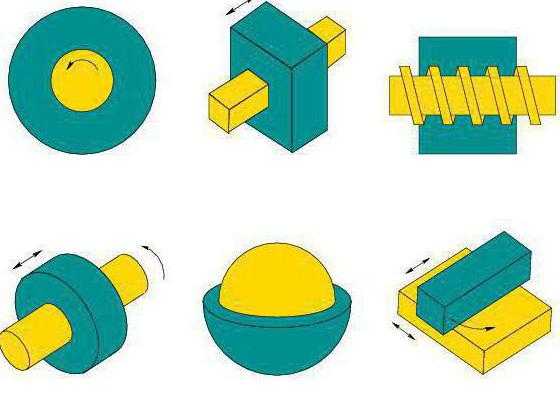

Существуют следующие разновидности механизмов.

Пара вращательного типа является одноподвижной системой. Звенья, составляющие такую пару, способны совершать только характерное вращение около стержня или оси. В этом случае соприкосновение элементов осуществляется по поверхности цилиндрической формы. Такая геометрическая система замкнута и относится к низшим. Механизм-аналог в области высших пар есть шариковый подшипник.

Пара поступательного взаимодействия такая же, как и предыдущая, в плане одноподвижности. В такой системе звенья могут совершать только поступательное движение в прямолинейном направлении. Механизм является низшей парой, замкнутой по геометрическим параметрам.

Пара типа взаимодействующих цилиндров. Эта система уже двухподвижна, геометрия ее является замкнутой. Она низшая - звенья могут как вращаться, так и двигаться вдоль в прямом направлении.

Пара сферического типа является трехподвижной системой. Свобода такой пары имеет степень, позволяющую звеньям ее вращаться в трехмерном пространстве, описывая оси координат. Также является низшим геометрически замкнутым механизмом.

Пара сферического типа с пальцем – двухподвижная. Движение (относительно независимое вращение) звеньев в этой паре ограничено пальцем и прорезью. Пара низшего порядка геометрически замкнута.

Пара винтового типа имеет одноподвижную степень свободы. Механизм низшего порядка представляет собой геометрически замкнутую систему, в которой возможно движение только винтового характера с соблюдением определенного шага. Перемещение в угловом и линейном направлении строго однозначно.

Пара плоского типа, плоскость-цилиндр, плоскость-шар. В этих механизмах применяют силовое замыкание. По классу первая относится к низшим, остальные - к высшим системам. На практике такие кинематические пары звеньев не нашли применения.

Классификация

КП имеют следующую классификацию.

  • По виду связи в месте соприкосновения.

Пары низшего порядка контактируют звеньями по поверхностям. Они нашли широкое применение в механике, имеют более простое конструктивное исполнение, чем высшие пары. Конструктивно их звенья соприкасаются плоскостями и скользят по ним. Таким образом происходит равномерное распределение нагрузки внутри элемента, но трение в точке соединения звеньев, соответственно, возрастает. Положительным моментом пар низшего порядка является то, что можно от звена к звену передавать большие нагрузки.

Высшие кинематические пары имеют контакт звеньев по кривой или в точках. Основное их назначение - снижать степень трения между элементами звеньев при движении. Классический пример высших пар - это подшипники либо ролики. Внутреннее конструктивное исполнение этих элементов на движение звеньев, соединяемых в пару, не влияет. Чтобы упростить механизм, применяют методы замены высших кинематических пар низшими аналогами.

  • По виду относительного движения, которое совершают звенья пары.
  1. Вращательное.
  2. Поступательное.
  3. Цилиндрическое.
  4. Сферическое.
  5. Винтовое.
  6. Плоское.

Если в механизме присутствуют только пары, использующие исключительно первые четыре типа движения, то он называется рычажным.

  • По виду обеспечения связи между звеньями.
  1. За счет силового воздействия, например давления пружины, массы тела, сжатого газа либо жидкости, инерционных сил.
  2. За счет геометрического конструктивного исполнения элементов пары.
  • По степени подвижности звеньев при движении.
  • По количеству условий связи.

Обратимые и необратимые механизмы

По возможности движения звеньев в системе относительно выбора условно неподвижного звена различают обратимые и необратимые КП.

Если в механизме любой элемент в свободном состоянии повторяет относительное движение элемента в условно неподвижном состоянии, то кинематическая пара считается обратимой (пример - одноподвижные пары).

Если в механизме каждый элемент в свободном состоянии совершает свое относительное движение отличное от других, то такая пара является необратимой.

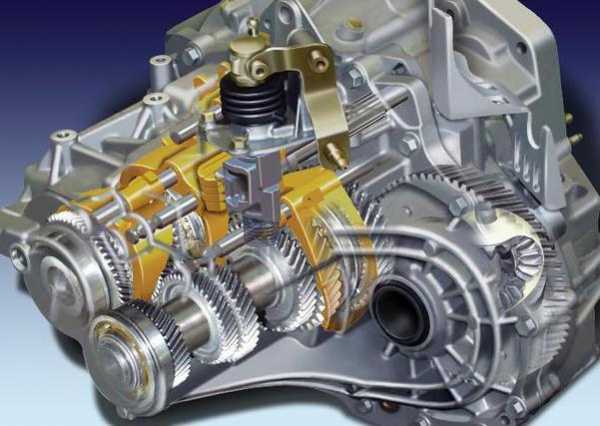

Виды передач в механике

Под механической передачей понимают механическую систему, которая преобразует кинематику и энергию двигателя в вид, приемлемый для использования рабочими органами машин, чтобы функционировать в заданном режиме.

Передачи бывают:

  • Зубчатого типа. Такая связь построена на цилиндрических и конических элементах. Первые передают движение в одной плоскости, вторые - под углом. Зубчатые передачи характеризуются компактностью и возможностью передачи больших мощностей. Они высокоэффективны, но создают во время работы шум и требуют смазки.
  • Винтового типа. Кроме классической винтовой, в эту категорию входят гипоидные и червячные передачи. Последний вид механической передачи применяют в том случае, когда необходимо получить большое передаточное отношение. Также они отличаются бесшумностью и плавностью в работе и способностью к самоторможению. К недостаткам можно отнести маленький КПД и высокий износ.
  • На гибких элементах. Здесь движение и энергия передаются в одной плоскости за счет различных ремней и цепей. Ременные передачи отличаются простотой и возможностью охвата больших расстояний.
  • Фрикционного типа. В связях такого характера применяется сила трения. Используют их в механизмах, эксплуатация которых проходит в тяжелых условиях.

Шаровой тип шарнира

Основное назначение шарового шарнира, чтобы поперечная тяга рулевой рейки могла соединиться через рычаг с поворотной стойкой колеса. В конструкцию шарнира входит наконечник; в него встроены сухари, пружина, прижимной колпачок, шаровой палец, масленка. Пружина давит на сухари шарового шарнира, которые поверхностями сферической формы удерживают палец. Такая конструкция обеспечивает работоспособность механизма даже при его износе.

Шарнирная петля

Петли или навесы – механизмы, построенные на основе цилиндрического шарнира. Они служат для того, чтобы могли открываться и закрываться двери, окна, мебельные дверцы. Конструкция петли включает два прямоугольных полотна (карты), в которых просверлены отверстия крепления и стержень. Изготавливают шарнирные петли в основном из стали и различных сплавов.

Заключение

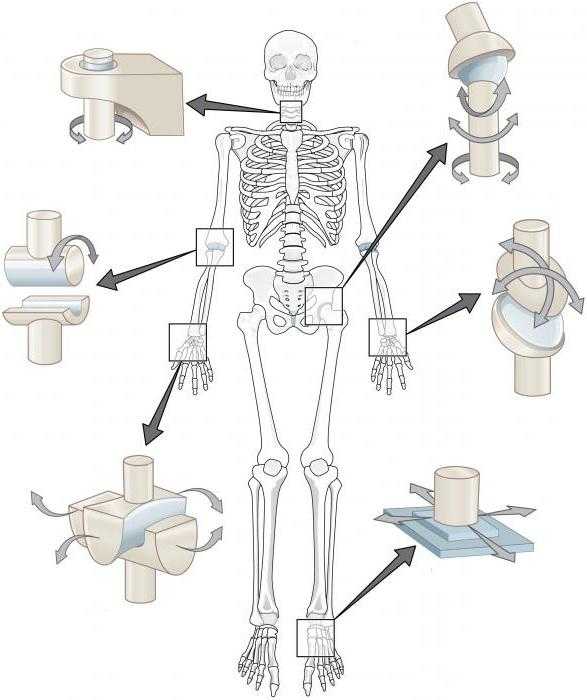

Интересно то, что человеческие суставы представляют собой все основные виды кинематических пар, описанных выше. Поэтому очевидна необходимость в понимании процессов, протекающих в механике.

fb.ru
