Чем заменить термопредохранитель aupo bf121 – Чем заменить термопредохранитель?

AUPO BF121, ЧТО ЭТО: Aupo bf121 что это — помогите отремонтировать вентелятор — 2 ответа

При нагреве термопредохранителя (от защищаемого компонента) до температуры срабатывания разрушается внутренняя термочувствительная перемычка, размыкая цепь, в которую включен термопредохранитель. Почти такой же тепловентилятор накрылся именно по причине выхода из строя термопредохранителя, временно замкнул перемычкой: www.youtube.com/watch?v=Isr1MRJa9VU. На днях сгорело термореле на принтере pw-2n (e150). Там выходы 24 и 5в. На 24В я хочу повесить двигатели от 3д принтера. Ну так это блочная запчасть, а сам термопредохранитель там какой стоит? Наверное надо аккуратно распилить пласмасску и посмотреть: что у нее там внутри рвет цепь при перегреве. Если запускать только двигатель без крыльчатки, то обмотка очень прилично греется. Обслуживание усложняется тем, что для смазки заднего подшипника приходится демонтировать модуль спираль-двигатель, при обратной установке мучения с совмещением отверстий.

Для проверки термопредохранителя нужен мультиметр или простой стрелочный тестер. Если стрелка прибора не сдвинется с места или на дисплее горит 1, значит у нас обрыв цепи – такой термопредохранитель неисправен.

В тренде:

  • Нормальная температура разных органов и тканейСредний показатель и будет являться нормальной температурой. Субфебрильная температура тела. О ней можно говорить в том случае если температура составляет 37,6° С, это является указанием […]
  • Как нарисовать гитаруНа сегодняшнем уроке рисования мы продемонстрируем, как легко и быстро можно нарисовать гитару. Привлекайте к тому ребенка, доверяя ему рисование некоторых, несложных деталей. Чтобы […]
  • Какие комплименты уместны на работеМужчинеДолжны иметь место слова, отражающие значимость в обществе, уважение к заслугам. Девушка не должна позволять игривостей в тоне, чтобы мужчина не расценил это, как знаки […]

estortenok.ru

Самодельный термопредохранитель, или как отремонтировать "перегоревший"

Тут вскрыл трансформатор сетевого адаптера, в обрыве термопредохранитель, по виду вот такой:

Нет ли ни у кого опыта изготовления самодельного термопредохранителя? Я вспомнил, у меня есть оловянно индиевый припой, его температура плавления максимум 125 градусов.
http://ru.wikipedia.org/wiki/Легкоплавкие_сплавы
Если два пружинящих контакта спаять эти припоем, это и будет термопредохранитель.



Нашел как устроен, довольно сложная конструкция, значит, его можно отремонтировать.



Проще заменить обычным плавким.



АК: можно отремонтировать.
А надо ли? По моему скромному опыту, если сдох термопредохранитель, значит не просто перегрелась обмотка, а из-за межвиткового замыкания.
Т.е. транс уже не жилец.
Не 100%, но близко...
P.S. Не стоит возится даже исходя из цены в 1 бакс.
http://comlark.ru/index.php?id_cat=45&page=1&output=100



Если этот термопредохранитель был на первичке трансформатора, то смело коротите. Сгорают они ( на мой взгляд) из-за броска напряжения и обычный предохранитель его прекрасно заменяет, я же предпочитаю вставлять одну жилку экрана от экранированного советского провода, Вчера сдал СВЧ после такого ремонта, позавчера холодильник, а были в прошлом месяце ещё стиралки и др. Очень часто на плате транс. впаян тремя проводами ( первичка ). При прозвонке один вывод в обрыве. Было предположение, что это две обмотки по 110 Вольт, раньше такое практиковалось, но при подпайке перемычки и включении транса через ЛАТР увеличения тока х.х. не обнаружено.



Вскрыл предохранитель до основания, не нашел там никакой механики с пружинкой, два штыря луженых и какой-то порошок, похож на канифоль, паяльником плавится. Значит, просто перемычка из легкоплавкого металла была запаяна между двумя штырями.
Откусил кусочек оловянно индиевого припоя, раскатал его до фольги стеклянной бутылочкой на пластине из фольгированного текстолита (на меди). Думаю, на стекле лучше б раскаталось, но не нашлось рядом кусочка стекла. Отрезал лезвием полоску фольги, шириной меньше миллиметра, и попытался запаять между двух штырей. Задача не простая, малейшее прикосновение паяльником (с пониженной температурой) расплавляло фольгу. Придумал, как запаять. Полоску фольги уложил на край фольгированного текстолита (на медь), прижал к полоске два штыря предохранителя, и грел паяльником штыри, по очереди. Фольга не расплавилась, потому, что медь стеклотекстолита отводила от неё тепло, а пайки получились.

Закрыл перемычку ПВХ трубочкой подходящего диаметра, один конец трубочки сплюснул, и сшил с помощью нитки и иголки, так как надежно сплавить паяльником ПВХ трубку никак не удавалось. Этот колпачок из ПВХ трубки надел на основание предохранителя. Предохранитель запаял на прежнее место – на трансформатор адаптера.



Адаптер уже час воткнут в розетку, холодный, даже не тёплый. Этот адаптер, скорее всего зарядное устройство мобильного телефона, на нем написано MOTOROLA 4,8 В 350 мА, выход через резистор, а на холостом ходу 12 В. Я собираюсь от него питать комнатный самодельный термостат для газового отопительного котла.

В версию Graciano, о причине перегорания, не верю. Верю barsenal, и своему опыту. Этот трансформатор еще поработает. Конечно, при возможности, куплю термопредохранитель, и заменю этот самодельный в адаптере. Тогда и испытаю его на температуру. А пока, временно, пусть работает.

barsenal: Если этот термопредохранитель был на первичке трансформатора, то смело коротите.


Да, в первичке. Коротить не захотел, так как этот адаптер будет включен круглосуточно, предположительно в спальне, и надо обезопаситься от возгорания.



Лучше обычный предохранитель на 0,16А, будет надёжней чем самоделка.



Я б поставил, да места нет в корпусе адаптера, хотя, можно попытаться.



АК: Тут вскрыл трансформатор сетевого адаптера, в обрыве термопредохранитель,
Из личного опыта: если термопредохранитель был расположен внутри первичной обмотки трансформатора сетевого адаптера, то лучше сменить адаптер.
Далее: если предполагается "закоротить" в спальной комнате, то вспомните Хромую Лошадь.



pro-radio.ru

Ремонт тепловентилятора своими руками – причины поломок и их устранение

Место поломки

Наступает зима, и мы вспоминаем о нагревательных приборах, которые были убраны весной в кладовки и на антресоли, и которые забыли отнести в ремонт, потому что они в конце февраля просто перестали работать. То ли устали, то ли что-то в них перегорело. Идти в сервисный центр не хочется, потому что по таким пустякам тратить свое время нет смысла, а покупать новый – «жаба давит». Что делать? Можно попробовать разобраться в конструкции нагревательного элемента и провести ремонт самостоятельно. Рассмотрим это на примере одного устройства. Попробуем разобраться в вопросе, как отремонтировать тепловентилятор своими руками.

Скажем прямо, в настоящее время производители этого вида отопительных бытовых приборов выпускают достаточно большую модельную линейку. Но все они практически имеют одну и ту же схему и устройство. Схема тепловентилятора проста. В ней установлен небольшой мощности электродвигатель, на вал которого насажена крыльчатка. Впереди на корпус устанавливаются нагревательные элементы спиралевидного типа, по которым пропускается электрический ток. Спирали нагреваются и передают свое тепло воздуху, который гоняет через них вентиляторная крыльчатка. Чем сильнее нагреваются спирали, тем больше тепла отдается помещению.

Проводим ремонт

В первую очередь необходимо разобрать корпус прибора. Обычно он состоит из двух частей, которые между собой соединены маленькими винтами. Их-то и необходимо открутить, используя отвертку.

Теперь, когда корпус разобран, необходимо осмотреть внутренности прибора на предмет обгоревших проводов или отсоединенных частей или узлов. Если такое обнаружено, тогда сгоревшие провода лучше заменить новыми, отсоединившиеся части хорошо прикрепить стандартными способами. Здесь важно качество и гарантии, что этого больше не повторится.

Если и в этом случае тепловентилятор не заработал, то надо искать более сложную причину его поломки.

  • Если в процессе подключения вилки в розетку вентилятор даже не шелохнулся, не издал ни единого звука, то в первую очередь проверьте соединительный провод. Вдруг там образовался разрыв. Для этого вставьте вилку в розетку и пошевелите шнур, обычно место обрыва начинает контактировать и вентилятор может неожиданно заработать. Частенько в месте разрыва появляется искра и явно слышимый треск электрического тока. Поэтому совет – или замените шнур на новый, или сделайте разделку в месте обрыва и хорошо соедините провода с последующей изоляцией.
  • Нередко могут сгореть два предохранителя: один термический, второй от перегрева. Расположены они обычно рядом друг с другом. Каждый из них необходимо прозвонить тестером. Если контрольный прибор показывает, что через них проходит электрический ток, то причину поломки надо искать в другом месте. Если тестер показывает, что ток не проходит, то проводить ремонт двух предохранителей нельзя. Их надо обязательно менять. Кстати, если вышел из строя только термопредохранитель, то его можно заменить перемычкой из медной проволоки. Со вторым предохранителем так поступать не рекомендуется. Есть большая вероятность возгорания вентилятора. Так что даже и не думайте об этом. Стоят оба прибора копейки, а заменить их можно за пару минут, используя обычный паяльник.
  • Нередко сам вентилятор работает, воздух из нагревательного прибора выгоняется, а спирали не накаляются. То есть, агрегат работает, как обычный вентилятор. В этом случае нужно просто осмотреть спирали на предмет разрыва. Если такой обнаружен, то его можно отремонтировать, правильно соединив два конца проволоки. Для этого вам потребуется медная трубка, куда с двух сторон вставляются концы проволоки. Их предварительно надо выпрямить. Вставляете до упора, пока оба конца не столкнутся друг с другом. После этого обжимаете трубку, чтобы ее стенки зажали проволоку. Такое соединение самое надежное. Если вы просто перекрутите оба конца между собой, то через пару часов работы в этом же месте опять произойдет обрыв.
  • Есть модели тепловентиляторов, в которых нет спиральной части, а установлен специальный нагревательный элемент. Если он вышел из строя, то не стоит думать над тем, делать ремонт или нет. Его просто надо заменить.
  • Не работает группа включения и переключения режимов. Одна из самых распространенных видов поломок. Этот блок чаще всего является продукцией китайского производства, поэтому и быстро выходит из строя. Если сгорели наконечники, то их можно еще отремонтировать. Но если сгорел сам переключатель или терморегулятор, то только замена их на новые спасет ситуацию.

Сложная поломка

Механизм работы

И еще одна очень сложная поломка, которую своими руками отремонтировать будет очень непросто. Поэтому ее хотелось бы рассмотреть отдельно. Обычно она характеризуется десятисекундной работой прибора, после чего он сам вдруг выключается. Здесь две причины:

  • Первая – сгорел предохранитель, который расположен на первичной обмотке электродвигателя. Добраться до него будет непросто. Для этого вам придется разобрать движок и вытащить из него ротор. Проверяете предохранитель на проводимость. Если все нормально, значит, здесь сработала вторая причина. Если прибор перегорел, то его надо заменить или установить перемычку.
  • Вторая причина самая неприятная – сгорел электродвигатель. Не будем вдаваться в подробности, как провести его ремонт. Это будет сложно и недешево, поэтому есть смысл выбросить вентилятор в мусорное ведро и купить новый агрегат.

Вот такие причины обычно встречаются, когда ваш тепловентилятор перестает работать. Как видите, справиться с такими поломками будет несложно. Электрическая схема нагревательного бытового прибора проста, встречается она у всех бытовых приборов, так что если вы справились с ремонтом вентилятора, то осилите и другие агрегаты.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Как можно заменить термопредохранитель WCRH-Tf126 °C-250V/2A.

Нередки бывают случаи, когда замолкает любимая нами акустическая система или другая бытовая электрическая аппаратура.

Частой и решаемой проблемой в таких случаях может быть неисправный электрический предохранитель, защищающий трансформатор питания от перегрева или от превышения номинального потребляемого  тока.

В современной бытовой электротехнике, кроме защиты электросхемы от перенапряжения питающей сети и короткого замыкания во вторичной цепи, используется ещё и защита  от перегрева. Используется особая конструкция элемента, внутри которого размещается проводник, изготовленный из низкотемпературного сплава.

При получении тепла от размещённых защищаемых им элементов, корпус такого предохранителя нагревается и тепло передаётся расположенному внутри проводнику. Как только окружающая температура достигнет максимального безопасного уровня, гарантирующего работоспособность аппаратуры, расположенный внутри корпуса проводник расплавится и электрическая цепь будет разомкнута. То же самое произойдёт при повышении аппаратурой потребляемого электрического тока.

Место размещения термопредохранителя.

Такой предохранитель удобен, безопасен и применяется не только для защиты трансформаторов, но и для защиты электродвигателей в вентиляторах, кофемолках и во многих других электроэлементах бытовой аппаратуры. Часто в ремонте трансформатор меняется на с исправным предохранителем, но не всегда есть в наличии чем заменить. Можно восстановить работу аппаратуры мелким ремонтом.

На примере: в простой акустической системе, питаемой от бытовой электросети, поверх обмоток понижающего трансформатора установлен термический(плавкий) предохранитель, срабатывающий при чрезмерном нагревании трансформатора или при превышении номинального тока потребления. В нашем примере это — термопредохранитель  WCRH-Tf126 °C-250V/2A, который сработал(перегорел) от скачка напряжения. В других случаях его размещают непосредственно внутри самой обмотки или на корпусе защищаемых элементов.

Заменить неисправный термопредохранитель на трубчатый токовый.

А как быть, когда в распоряжении домашнего умельца нет  необходимых деталей для замены вместо неисправных? Что можно придумать в таком случае, не прибегая к походу в магазин или к знакомому в ателье?

Есть одно решение. Прежде чем приступить к ремонту в подобной ситуации, необходимо отсоединить электрический шнур бытовой аппаратуры  от электросети. Это делать необходимо всегда и обязательно.

Сам процесс предлагаемого ремонта состоит в извлечении неисправного предохранителя и восстановление рабочей схемы сеть-трансформатор через навесной предохранитель, рассчитанный на максимальный потребляемый ток 0,5А-1А и на напряжение — 250V. Сложного ничего нет. Главное — аккуратность, внимательность, отсутствие спешки и Ваша аппаратура заработает как и в прежнем режиме.


Поделись с другими. Возможно, они тоже ищут.

vesyolyikarandashik.ru

Термопредохранитель или термореле | yourmicrowell.ru

Термореле или термопредохранитель, в микроволновой печи, используется для предотвращения перегрева отдельных узлов и агрегатов, входящих в ее конструкцию. Для того, что бы понять для чего это нужно, давайте рассмотрим конкретный пример. Допустим, вы решили приготовить в микроволновке мясо.Приготовление в микроволновой печи, скажем свинины, требует довольно много времени, минут 40 минимум, если мясо тушить. Вы поставили кастрюльку в камеру печи, закрыли дверь, установили на таймере нужное время и нажали кнопку СТАРТ. Ну, что дальше, стоять и молча смотреть, как кастрюлька вертится внутри камеры? Конечно нет! Ведь вы установили время готовки на таймере, и надежная автоматика выключит печь в нужный момент. А, вы в это время сможете сделать еще одно, какое ни будь полезное дело по дому или просто посидеть за компом в Интернете. И пока печь работает, вы так и делаете (и это правильно). Но, вот досада, пока вы, скажем, пылесосите коврик в прихожей, в вашей печи выходит из строя вентилятор. Крыльчатка вентилятора больше не крутится – магнетрон остался без охлаждения. Температура магнетрона начинает неумолимо возрастать, приближаясь к критической. Эта ситуация, в лучшем случае, чревата выходом магнетрона из строя, а в худшем, может закончиться пожаром. Именно в такой момент, приходит на выручку, этот самый термопредохранитель. При достижении уровня температуры магнетрона критического значения, термопредохранитель рвет цепь питания печи, т. е. отключает микроволновку от сети.

Рисунок 1

А, теперь про то, как это устроено и как оно работает. Внешний вид термореле изображен на рисунке 1.  Всю конструкцию термопредохранителя можно разделить на две части: электрическую и механическую. Электрическая часть состоит (Рисунок 2, позиции: 6, 7, 8 ) из нормально замкнутой группы контактов, по конструкции схожей с контактами микропереключателей – ключей блокировки. В исходном состоянии контакты термопредохранителя замкнуты и свободно пропускают через себя электрический ток. Элементы электрической части размещены в закрытом корпусе (Рисунок 2, позиция 5) из теплостойкого пластика. Выводы контактов выведены под клеммы.

Рисунок 2

Механическая часть (Рисунок 2, позиции: 1, 2, 3, 4) – представляет собой  термодатчик. Конструкция термодатчика состоит из: алюминиевого кожуха 1, биметаллической мембраны 2, крышки корпуса 3 и пластикового толкателя 4. Чувствительным элементом датчика – является мембрана, которая, изготовлена из двух слоев металлов с разным значением теплового расширения. Благодаря такому способу изготовления, при изменении температуры воздействия, мембрана подвергается деформации. В нашем случае, в исходном состоянии мембрана выгнута наружу, а при деформации – выгибается в обратную сторону и посредством пластикового толкателя размыкает контакты (Рисунок 3).

Рисунок 3

Применяемые в микроволновых печах термопредохранители выпускаются на разные температуры срабатывания. Это зависит от того, какой узел печи будет контролировать данный предохранитель. Порог температуры срабатывания термопредохранителя, регулируется толщиной слоев металлов, из которых состоит мембрана. Температура срабатывания, как правило, указана на корпусе термопредохранителя. Для того, что бы обеспечить хороший тепловой контакт термодатчика с контролируемой поверхностью, чувствительный элемент, заключен в алюминиевый кожух (Рисунок 2, позиция 1). Края кожуха обжаты  (завальцованы) по окружности пластикового корпуса, по этому конструкция термопредохранителя считается не разборной.

Рисунок 4

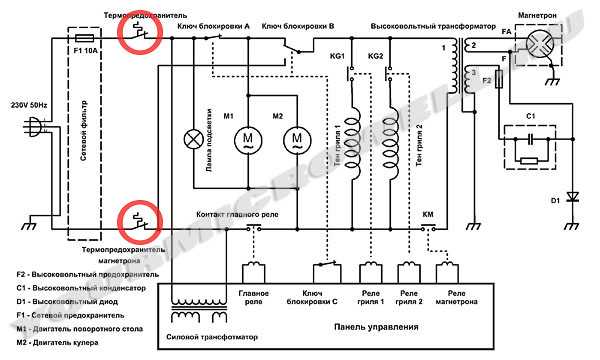

В цепи питания микроволновой печи, контакты термопредохранителя включаются последовательно и в случае их срабатывания образуют разрыв цепи, тем самым, обесточивая печь. На рисунке 4 изображена электрическая принципиальная схема микроволновой печи. Контакты термопредохранителей на ней помечены красными окружностями.

Рисунок 5

Механически, термопредохранители располагаются вблизи или на поверхности того узла, для контроля которого они предназначены (Рисунок 5). Если предохранитель контролирует температуру гриля, то и расположен он на корпусе печи, как можно ближе к тэнам гриля. Если контролирует магнетрон, то закреплен на магнетроне. Крепление термопредохранителя, осуществляется с помощью фланца и винтов. Такой способ крепления, обеспечивает надежный тепловой контакт чувствительного элемента предохранителя с поверхностью контролируемого узла.
